42500 - Stiksåg Power Craft - Gratis bruksanvisning och manual

Typ av produkt	Sticksåg
Märke	Power Craft
Modell	42500
Effekt	710 W
Spänning	230 V ~ 50 Hz
Tomgångsvarvtal	0 – 3000 varv/min
Max kapningsdjup	80 mm
Geringskapacitet	0° till 45°
Pendelinställningar	3 inställningar (av, låg, hög)
Dammutsuget	Ja
Parallellanslag	Ingår, justerbart
Sågbladsbyte	Skruvklämning med insexnyckel
Låsknapp	Ja
Variabel hastighetsreglering	Ja
Sågbladsskydd	Ja
Lämpliga material	Trä, metall, plast, murverk (med försiktighet)
Kolborstar	Utbytbara
Medföljande tillbehör	Parallellanslag, insexnyckel, dammutsugetsadapter
Certifieringar	CE, EN-standarder
Ursprungsland	Kina (Kina)
Importör	HP Værktøj A/S, Danmark

Vanliga frågor - 42500 Power Craft

Hur byter jag sågbladet?

Koppla bort sågen från nätet. Lyft sågbladsskyddet (5) och lossa de två sågbladsskruvarna med insexnyckeln (13). Ta bort det gamla bladet, sätt i ett nytt med tänderna pekande uppåt, och se till att bladets baksida passar in i spåret på hjulet (a) på baksidan av bladhållaren. Sänk sågbladsskyddet och kontrollera att bladet är korrekt placerat. Förvara insexnyckeln i dess hållare.

Hur justerar jag sålbrickan för geringssnitt?

Lossa de två insexbultarna under sålbrickan (10). Justera brickan till önskad vinkel (upp till 45°) och dra åt skruvarna. Vinkeln kan avläsas på skalan ovanpå sålbrickan.

Hur ställer jag in pendelrörelsen?

Använd pendelregleringsknappen (11) för att välja en av tre inställningar. Använd låg pendelhastighet eller stäng av för fina snitt, stäng av för tunna material som plåt, låg för hårda material som stål, och maximalt för mjuka material och sågning med fiberriktningen.

Hur använder jag dammutsugningen?

Anslut dammutsugen (12) till ett utsugssystem med hjälp av medföljande adapter.

Vad är maximal kapningsdjup för denna sticksåg?

Maximal kapningsdjup är 80 mm.

Kan jag skära metall med denna sticksåg?

Ja, men du bör smörja materialet och sågbladet med skärolja för att skydda verktyget och undvika överhettning. Stöd föremålet med träblock på båda sidor.

Hur låser jag sågen för kontinuerlig drift?

Tryck på låsknappen (3) efter att ha startat sågen. För att frigöra låset, tryck in på/av-knappen (4) helt.

Vilken typ av blad ska jag använda?

Använd blad som är lämpliga för materialet som skärs. Se till att bladen inte är spruckna, slöa eller skadade. Tänderna ska peka uppåt när de installeras.

Hur ska jag underhålla sticksågen?

Kontrollera regelbundet alla skruvar, särskilt de som håller sågbladet. Kontrollera kolborstarna för slitage och byt ut om de är nedslitna. Rengör sågen med en väl urvriden trasa, håll ventilationshålen och sålbrickan fria från smuts.

Vilka säkerhetsåtgärder ska jag vidta?

Skär inte rör eller kablar. Håll sågen endast i dess isolerade handtag. Se till att ventilationsöppningarna inte är blockerade. Använd ansiktsmask om damm genereras. Ta aldrig bort hinder medan bladet är i rörelse. Stoppa inte bladet genom att applicera tryck. Vänta tills bladet stannat helt innan du lägger ner sågen. Rör inte vid bladet förrän det har svalnat.

BRUKSANVISNING 42500 Power Craft

Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte under några villkor, varken helt eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, som t.ex. foto-kopiering eller fotografering, ej heller översättas eller sparas i ett informationslagrings- och informationshämtningssystem, utan skriftligt medgivande från HP Værktøj A/S.

Den innstilte vinkelen kan avleses på buen på oversiden av sålen.

BRUKSANVISNING

Sagen stanser när du slipper av/på-knappen.

Innstilling av pendelreguleringen

För att du ska få så stor glädje som möjligt av din nya pendelsticksåg rekommenderar vi att du läser denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda den. Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

Tekniska data

Spanning: 230 V \~ 50 Hz

Effekt: 710 W

Obelastad motorhastighet: 0-3000 v/min

Maximalt sågdjup/

tjocklek på arbetsmaterialet: 80 mm

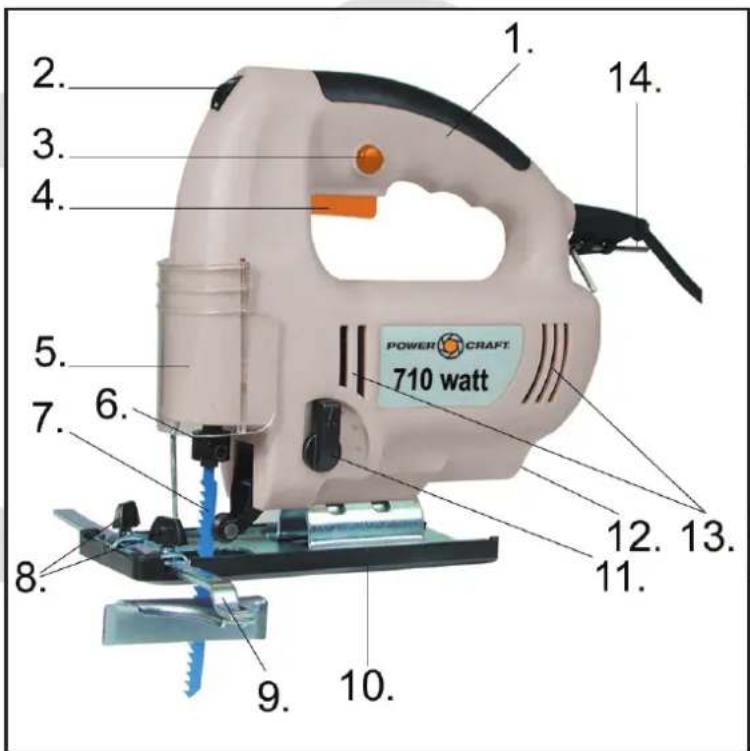

Sticksågens delar

1. Handtag
2. Hastighetsväljare
3. Låsknapp

4. Strömbrytare

5. Sågbladsskydd

6. Hållare
7. Sågblad
8. Justeringsskruvar till parallellanslag
9. Parallellanslag
10. Platta
11. Vred för ändring av pendelrörelse
12. Spånutkast
13. Ventilationsöppningar
14. Sexkantsnyckel

Särskilda säkerhetsföreskrifter

Använd inte sticksågen för sågning i rör och ledningar.

Använd inte spruckna, slöa eller skadade sågblad.

Starta inte sticksågen om det inte sitter ett sågblad i den.

Kontrollera att det inte finns några hinder i underlaget under arbetsmaterialet.

BRUKSANVISNING

Såga inte i arbetsmaterial som är tjockare än sågbladets maximala sågdjup, eller om det inte finns tillräckligt mycket utrymme för sågbladet under arbetsmaterialet.

Sågens metalldelar kan bli strömförande om du råkar såga i en ledning. Håll sågen därför bara i det isolerade handtaget.

Kontrollera att ventilationsöppningarna på motorn inte är tilltäpptta.

Om det utvecklas mycket damm under sågningen eller om du sågar i hälsofarliga material ska du använda skyddsmask.

Ta aldrig bort damm, sågspån, hinder eller annat från arbetsområdet, medan sågbladet fortfarande rör sig.

Stoppa aldrig sågbladet genom att pressa ned sågen eller genom att trycka på sidan av sågbladet.

Lyft aldrig sticksågen från arbetsmaterialet medan sågbladet fortfarande rör sig.

Lägg aldrig sågen på ett bord eller en arbetsbänk, om den inte har stannat helt. Sågbladet fortsätter köra en kort stund efter det att maskinen har stängts av.

Rör inte vid sågbladet eller eventuella metallspan precis efter sågning, eftersom de kan vara mycket varma.

Byte av sågblad

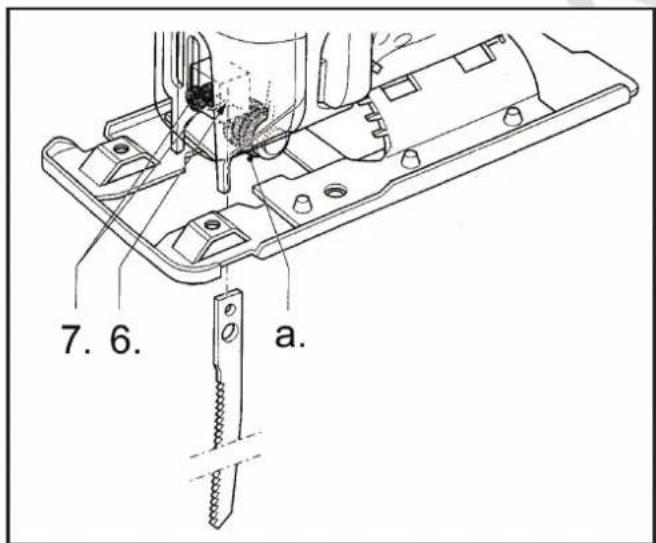

Lyft sågbladsskyddet (5) och lossa de två skruvarna som håller fast sågbladet (7) med hjälp av sexkantsnyckeln (13).

Ta ut sågbladet från hållaren (6), sätt i ett nytt sågblad och dra åt skruvarna. Sågbladets tänder ska vara vända uppåt och sågbladets baksida ska ligga i spåren på hjulet (a) på viparmen bakom hållaren.

Sänk sågbladsskyddet.

Dra i sågbladet för att kontrollera att det är låst och sitter korrekt.

Anslut sågen till ett eluttag.

När sexkantsnyckeln inte används bör den förvaras i hållaren på sågen, så att den alltid finns till hands.

Användning

Inställning av plattan

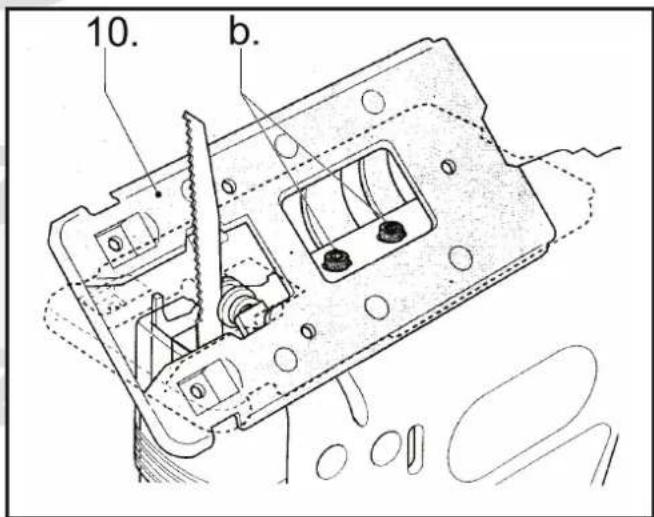

Plattan (10) kan vippas upp till 45° åt höger eller vänster i förhållande till sågriktningen för att möjliggöra vinkelskärning. Lossa de två sexkant-bultarna (b) under plattan, ställ in plattan i önskad vinkel och dra åt bultarna igen.

Den inställda vinkeln kan avläsas i svängen på plattans ovansida.

BRUKSANVISNING

Montera ev. parallellanslag (9) på plattan, och spänn fast det i önskat avständ från plattan genom att dra åt de två justeringsskruvarna (8).

Spånutsug

Anslut om möjligt spånutkastet (12) till en utsugningsanordning med hjälp av det medföljande adapterstycket.

Start, stopp och hastighetsreglering

Ställ in sågens maxhastighet genom att vrida hastighetsväljaren (2) till önskat läge. Hastigheten kan även justeras samtidigt som sticksågen används.

Kontrollera att sågbladsskyddet är nedsänkt.

Starta sågen genom att trycka in strömbrytaren (4).

Sågbladet kör upp och ned.

Hastigheten hålls konstant genom att man trycker in låsknappen (3). Låsknappen frigörs när man trycker in strömbrytaren helt.

Sågen stannar när man släpper strömbrytaren.

Inställning av pendelrörelse

Sågbladets pendelrörelse kan ställas in i tre lägen med hjälp av vredet för inställning av pendel- rörelsen (11). Pendelrörelsen anpassar snitt- hastighet och snittkvalitet till det material som ska bearbetas.

• Använd en liten pendelrörelse eller stäng av pendelrörelsen om snittkanten ska vara mycket fin.
• Stäng av pendelrörelsen vid arbete med tunna material, som t.ex. skivor.
• Använd en liten pendelrörelse vid arbete i hårda material, som t.ex. stål.
• Använd maximal pendelrörelse vid arbete i mjuka material och vid sågning i fiber- riktningen.

Allmänt om sågning

Använd alltid ett sågblad som är avsett för uppgiften och arbetsmaterialet.

Håll sågen i ett fast grepp om handtaget (1) framför dig.

Se till att sågbladet inte vidrör något när sågen startas och att sladden inte är i vägen.

Se till att arbetsmaterialet är ordentligt fastspänt och att såglinjen är tydligt markerad.

Starta sågen. Placera plattan mot arbetsmaterialet och låt sågbladet träffa såglinjen.

Såga, men tryck inte hårdare än att sågbladet hela tiden kan följa med. Undvik att trycka sågbladet i sidled.

Specifikt om sågning med sticksåg

Placera plattans framkant mot arbetsmaterialet, så att sågen står lodrätt i förhållande till såglinjen utan att vidröra den.

Starta sågen och vinkla den längsamt nedåt, så att den stöder mot plattan, tills sågbladet vidrör arbetsmaterialet vid såglinjen.

Låt sågbladet arbeta sig genom arbetsmaterialet och fortsätt vinkla sågen så att plattan ligger an mot arbetsmaterialet och sågbladet står vinkelrätt ned genom det. Borra eventuellt ett hål med passande diameter och använd det som startpunkt för sågningen.

Sågning i trä

Kontrollera att arbetsmaterialet inte innehåller spikar eller andra metallföremål.

Sågning i metall

Vi rekommenderar att du smörjer arbetsmaterialet och sågbladet med skärolja för att skydda verktyget och undvika överhettning. Stötta arbetsmaterialet med träklossar på bägge sidor.

Sågning i plast

Såga aldrig med maximal hastighet.

Gör en provsågning för att kontrollera om materialet håller för den värme som utvecklas.

Sågning i murverk

Vid sågning i vissa material kan hälsoskadligt damm uppstå. Använd skyddsmask.

BRUKSANVISNING

Underhåll

Kontrollera regelbundet alla skruvar på sågen, speciellt de skruvar som håller fast sågbladet, och dra åt dem vid behov.

Kontrollera regelbundet att kolborstarna är i gott skick. Byt ut kolborstarna om de är nedslitna.

Rengöring

Torka av sågen med en väl urvriden trasa efter användning och håll alltid sågens yta och ventilationsöppningar (12) fria från smuts. Plattan ska hållas fri från smuts, eftersom sågningen annars blir oprecis.

Använd inte frätande eller slipande rengöringsmedel, eftersom dessa kan skada sågens plastdelar.

Miljöupplysningar

Du kan hjälpa till att skydda miljön! Följ gällande miljöregler: Lämna in elektrisk utrustning som slutat fungera till lämplig återvinningsstation.

KÄYTTÖOHJE

Johdanto

CE-märke monterat: 2007

Intygar härmed på eget ansvar, att:

Är tillverkad enligt följande:

98/37/EEC: Maskindirektivet med tillägg och rättelser.

06/95/EEC: Lågspänningsdirektivet.

89/336/EEC: EMC-direktivet + (rättelser 93/68/EEC)
