42500 - Stiksav Power Craft - Gratis brugsanvisning og manual

Produkttype	Stiksav
Mærke	Power Craft
Model	42500
Effekt	710 W
Spænding	230 V ~ 50 Hz
Tomgangshastighed	0 – 3000 o/min
Maks. skæredybde	80 mm
Geringskapacitet	0° til 45°
Pendulindstillinger	3 indstillinger (fra, lav, høj)
Støvudsugningstilslutning	Ja
Parallelanslag	Medfølger, justerbart
Klingeskiftemekanisme	Skrueklemning med unbrakonøgle
Låseknap	Ja
Variabel hastighedsregulering	Ja
Klingebeskytter	Ja
Egnet materiale	Træ, metal, plast, murværk (med forsigtighed)
Kulbørster	Udskiftelige
Medfølgende tilbehør	Parallelanslag, unbrakonøgle, støvudsugningsadapter
Certificeringer	CE, EN-standarder
Oprindelsesland	Kina (Folkerepublikken Kina)
Importør	HP Værktøj A/S, Danmark

Ofte stillede spørgsmål - 42500 Power Craft

Hvordan skifter jeg klingen?

Afbryd saven fra strømforsyningen. Løft klingebeskytteren (5), og løsn de to klingeskruer med unbrakonøglen (13). Fjern den gamle klinge, indsæt en ny med tænderne opad, og sørg for, at klingens ryg passer i rillen på hjulet (a) bag på klingeholderen. Sænk klingebeskytteren, og kontrollér, at klingen sidder korrekt. Opbevar unbrakonøglen i holderen.

Hvordan justerer jeg sålen til skrå snit?

Løsn de to unbrakobolte under sålen (10). Justér sålen til den ønskede vinkel (op til 45°) og spænd skruerne igen. Vinklen kan aflæses på skalaen på toppen af sålen.

Hvordan indstiller jeg pendulfunktionen?

Brug pendulreguleringsknappen (11) til at vælge en af tre indstillinger. Brug lav pendelhastighed eller slå fra til fine snit, slå fra til tynde materialer som pladejern, lav til hårde materialer som stål, og maksimum til bløde materialer og savning med træets retning.

Hvordan bruger jeg støvudsugningen?

Tilslut støvudtaget (12) til et udsugningssystem ved hjælp af den medfølgende adapter.

Hvad er den maksimale skæredybde for denne stiksav?

Den maksimale skæredybde er 80 mm.

Kan jeg skære metal med denne stiksav?

Ja, men du bør smøre materialet og klingen med skæreolie for at beskytte værktøjet og undgå overophedning. Støt emnet med træklodser på begge sider.

Hvordan låser jeg saven til kontinuerlig drift?

Tryk på låseknappen (3) efter start af saven. For at frigøre låsen trykkes tænd/sluk-knappen (4) helt ind.

Hvilken type klinge skal jeg bruge?

Brug klinger, der er egnede til det materiale, der skæres. Sørg for, at klinger ikke er revnede, sløve eller beskadigede. Tænderne skal pege opad ved montering.

Hvordan vedligeholder jeg stiksaven?

Kontrollér regelmæssigt alle skruer, især dem der holder klingen. Kontrollér kulbørster for slitage og udskift dem, hvis de er slidte. Rengør saven med en godt opvredet klud, og hold ventilationshuller og sålen fri for snavs.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Skær ikke i rør eller kabler. Hold kun saven i dens isolerede håndtag. Sørg for, at ventilationsåbningerne ikke er blokerede. Brug ansigtsmaske, hvis der dannes støv. Fjern aldrig forhindringer, mens klingen bevæger sig. Stop ikke klingen ved at trykke på den. Vent til klingen er helt stoppet, før saven lægges ned. Rør ikke ved klingen, før den er kølet af.

BRUGSANVISNING 42500 Power Craft

© 2007 HP Værktøj A/S

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse, oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra HP Værktøj A/S.

Tillverkad i P.R.C.

6001 - Jiangsu JinDing, Jiangsu

EU-importör:

HP Værktøj A/S

7080 Børkop

Danmark

© 2007 HP Værktøj A/S

© 2007 HP Værktøj A/S

© 2007 HP Værktøj A/S

© 2007 HP Værktøj A/S

© 2007 HP Værktøj A/S

For at du kan få mest mulig glæde af din nye pendulstiksav, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager stiksaven i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om stiksavens funktioner.

Tekniske data

Spænding: 230 V \~ 50 Hz

Effekt: 710 W

Ubelastet motorhastighed: 0-3000 o/min

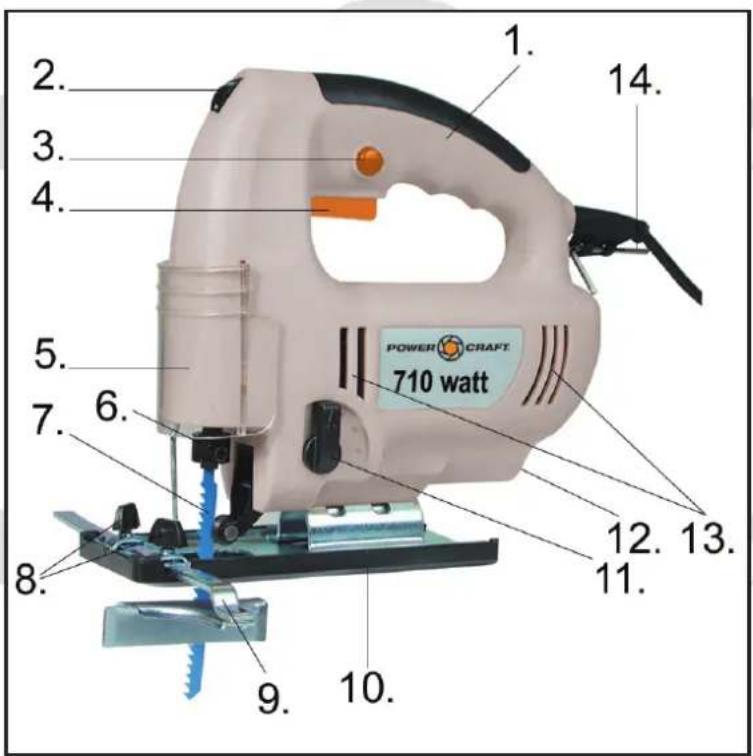

1. Håndtag
2. Hastighedsvælger
3. Låseknap

4. Tænd/sluk-knap

5. Klingeafskærmning

6. Savklingeholder
7. Savklinge
8. Justeringsskruer til parallelstyr
9. Parallelstyr
10. Sål
11. Pendulreguleringsgreb
12. Spånudkast
13. Ventilationsåbninger
14. Sekskantnøgle

Brug ikke stiksaven til savning i rør og ledninger. Brug ikke revnede, sløve eller beskadigede savklinger.

Start ikke stiksaven, hvis der ikke er monteret en savklinge.

Kontrollér, at der ikke er forhindringer i underlaget under arbejdsemnet.

BRUGSANVISNING

Sav ikke i arbejdsemner, der er tykkere end savklingens maksimale skæredybde, eller hvor der ikke er tilstrækkeligt frirum til savklingen under arbejdsemnet.

Savens metaldele kan blive strømførende, hvis du kommer til at save ind i en ledning. Hold derfor kun saven i det isolerede håndtag.

Kontrollér, at ventilationsåbningerne på motoren ikke er tilstoppet.

Hvis der udvikles meget støv under savningen, eller hvis der saves i sundhedsskadelige materialer, skal der anvendes åndedrætsværn.

Fjern aldrig støv, savsmuld, forhindringer eller andet fra arbejdsområdet, mens savklingen stadig kører.

Stands aldrig savklingen ved at presse saven eller ved at udøve tryk på siden af savklingen.

Fjern ikke stiksaven fra arbejdsemnet, mens klingen stadig kører.

Læg aldrig saven på et bord eller en arbejdsbænk, hvis den ikke er standset helt. Savklingen fortsætter med at køre et kort øjeblik, efter at maskinen er slukket.

Rør ikke ved savklingen eller eventuelle metalspåner lige efter savning, da de kan være meget varme.

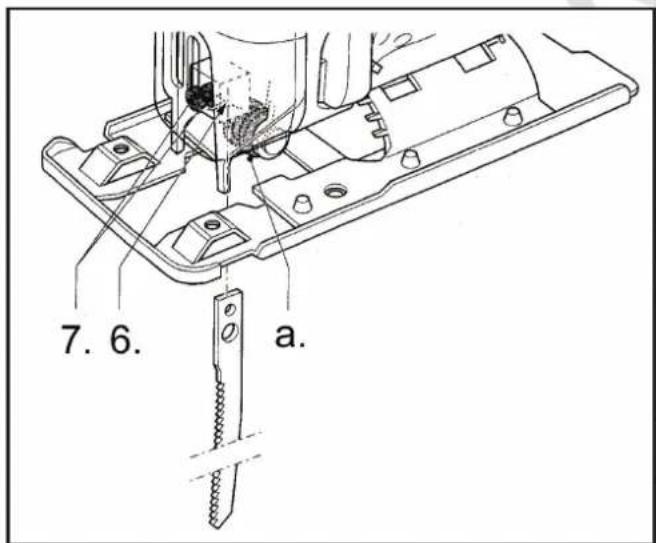

Udskiftning af savklinge

Afbryd saven fra lysnettet.

Løft klingeafskærmningen (5), og løsn de to skruer, der holder savklingen (7) fast, ved hjælp af sekskantnøglen (13).

Tag savklingen ud af savklingeholderen (6), isæt en ny savklinge, og stram skruerne. Klingens tænder skal vende opad, og klingens bagside skal være i furen på hjulet (a) på vippearmen bag savklingeholderen.

Sænk klingeafskærmningen.

Træk i savklingen for at kontrollere, at den er låst fast og sidder korrekt.

Når sekskantnøglen ikke er i brug, bør den opbevares i holderen på saven, så den altid er ved hånden.

Brug

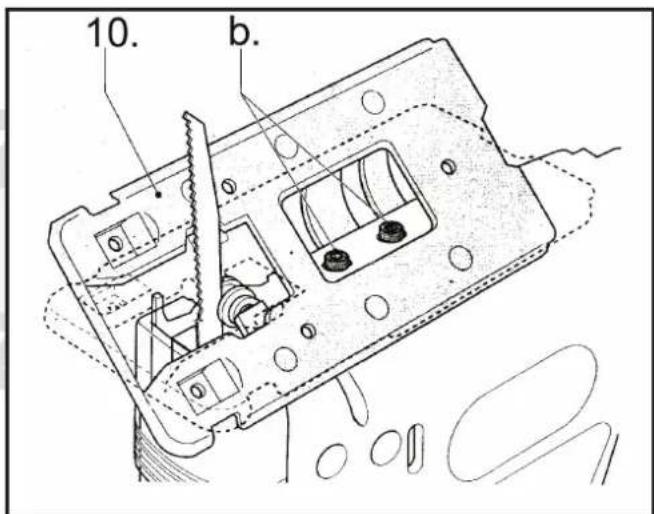

Indstilling af sålen

Sålen (10) kan vippes op til 45° til højre eller venstre i forhold til saveretningen for at muliggøre smigskæring. Løsn de to sekskantbolte (b) under sålen, indstil sålen i den ønskede vinkel, og stram boltene igen.

Den indstillede vinkel kan aflæses på buen på oversiden af sålen.

BRUGSANVISNING

Indstilling af parallelstyr

Monter evt. parallelstyret (9) på sålen, og fastspænd det i den ønskede afstand fra sålen ved at stramme de to justeringsskruer (8).

Spånudsugning

Slut om muligt spånudkastet (12) til en udsugningsanordning ved hjælp af det medfølgende adapterstykke.

Start, stop og hastighedsregulering

Indstil savens maksimale hastighed ved at dreje hastighedsvælgeren (2) til den ønskede position. Hastigheden kan også justeres, mens stiksaven kører.

Kontrollér, at klingeafskærmningen er sænket.

Saven startes ved at trykke tænd/sluk-knappen (4) ind.

Savklingen kører op og ned.

Hastigheden kan holdes konstant ved at trykke låseknappen (3) ind. Låseknappen frigøres ved at trykke tænd/sluk-knappen helt ind.

Saven stoppes ved at slippe tænd/sluk-knappen.

Indstilling af pendulregulering

Savklingens pendulregulering kan indstilles i tre trin ved hjælp af pendulreguleringsgrebet (11). Pendulreguleringen tilpasser snithastigheden og snitkvaliteten til det materiale, der skal bearbejdes.

• Brug et lavt pendulreguleringstrin, eller slå pendulreguleringen fra, hvis snitkanten skal være meget fin.
• Sluk pendulreguleringen ved arbejde i tynde materialer, f.eks. plader.
• Brug et lavt pendulreguleringstrin ved arbejde i hårde materialer, f.eks. stål.
• Brug maksimal pendulregulering ved arbejde i bløde materialer og ved savning i fiberretningen.

Generelt om savning

Brug altid en savklinge, der er egnet til opgaven og arbejdsemnet.

Hold saven foran dig med et fast greb i håndtaget (1).

Sørg for, at savklingen ikke berører noget, når saven startes, og at ledningen ikke er i vejen.

Sørg for, at emnet er spændt forsvarligt fast, og at savelinjen er tydeligt markeret.

Start saven. Placér sålen på emnet, og lad savklingen ramme savelinjen.

Sav, men pres ikke mere, end at savklingen hele tiden kan følge med. Undgå sidelæns tryk på savklingen.

Specielt om stiksavning

Placér sålens forkant på emnet, så saven står lodret, og savklingen står korrekt i forhold til savelinjen uden at røre den.

Start saven, og vip den langsomt ned, mens den støtter på sålen, indtil klingen rører emnet ved savelinjen.

Lad savklingen arbejde sig igennem emnet og fortsæt med at vippe saven, indtil sålen ligger an mod emnet, og savklingen står vinkelret ned gennem emnet. Bor eventuelt et hul med en passende diameter, og brug dette som startpunkt for savningen.

Savning i træ

Kontrollér, at emnet ikke indeholder søm eller andre metalgenstande.

Savning i metal

Vi anbefaler at smøre emnet og savklingen med skæreolie for at beskytte værktøjet og undgå overophedning. Støt arbejdsemnet med træklodser på begge sider.

Savning i plast

Sav aldrig med maksimal hastighed.

Lav en prøvesavning for at kontrollere, om materialet kan holde til den udviklede varme.

BRUGSANVISNING

Savning i murværk

Ved savning i visse materialer kan der forekomme sundhedsskadeligt støv. Brug åndedrætsværn.

Vedligehold

Kontrollér regelmæssigt alle skruer på saven, særligt de skruer, der fastholder savklingen, og efterspænd dem om nødvendigt.

Kontrollér regelmæssigt, at kulbørsterne er i god stand. Hvis kulbørsterne er slidt ned, skal de udskiftes.

Rengøring

Tør saven af med en hårdt opvredet klud efter brug, og hold altid savens overflade og ventilationsåbninger (12) fri for snavs. Sålen skal holdes fri for snavs, da savningen ellers bliver upræcis.

Brug ikke ætsende eller slibende rengøringsmidler, da disse kan angribe plastdelene på saven.

Miljøoplysninger

Du kan være med til at værne om miljøet! Følg de gældende miljøregler: Aflever gammelt elektrisk udstyr på den kommunale genbrugsstation.

BRUKSANVISNING

Innledning

Ikke start stikksagen før du har montert et sagblad.

Sagens metalldeler kan bli strømførende hvis du ved et uhell sager i en ledning. Hold derfor kun i det isolerte håndtaket når du bruker sagen.

Senk sugbladbeskyttelsen.

Koble sagen til strømnettet.

Hold sagen foran deg med et fast grep om håndtaket (1).

Start sagen. Plasser sålen på emnet og la sagbladet treffe sagelinjen.

Start sagen. Mens den står på sålen, vipper du den langsomt ned til bladet berører emnet ved sage-linjen.

CE-mærke er anbragt: 2007

CE-merket: 2007

HP-Værktøj A/S Industrivej 67 - 7080 Børkop

POWER CRAFT®

42500 (M1Q-80)

230 V - 710 W

Erklærer herved på eget ansvar, at:

Erklærer herved på eget ansvar at:

Er fremstillet i overensstemmelse med følgende:

Er fremstilt i samsvar med følgende:

98/37/EF: Maskindirektivet med ændringsdirektiver.

06/95/E∅F: Lavspændingsdirektivet.

89/336/E∅F: EMC-direktivet + (ændringsdirektiv 93/68/E∅F)

HP-Værktøj A/S - B∅RKOP - 13 / 07 / 2007
