BRUGSANVISNING 61000 Power Craft

© 2005 HP Værktøj A/S

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse, oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra HP Værktøj A/S.

© 2005 HP Værktøj A/S

© 2005 HP Værktøj A/S

© 2005 HP Værktøj A/S

For at du kan få mest mulig glæde af din nye stiksav med laser, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager stiksaven i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om stiksavens funktioner.

Tekniske data

Spænding: 230 V \~ 50 Hz

Effekt: 350 W

Ubelastet motorhastighed: 0-3000 o/m

Maks. savedybde/emnetykkelse, træklinge: 55 mm

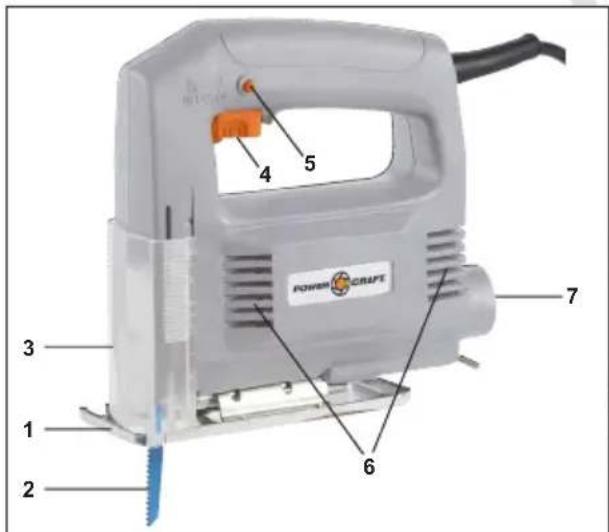

Stiksavens dele

1. Sål
2. Savklinge
3. Klingeafskærmning
4. Afbryder med hastighedsvælger
5. Låseknap
6. Ventilationshuller
7. Støvudsugning

Savens metaldele kan blive strømførende, hvis du kommer til at save ind i en ledning. Hold derfor kun saven i det isolerede håndtag.

Læg aldrig saven på et bord eller en arbejdsbænk, hvis den ikke er standset helt. Savklingen fortsætter med at køre et kort øjeblik, efter at maskinen er slukket.

Savklingen må ikke berøre noget, idet du starter saven.

Brug ikke revnede, sløve eller beskadigede savklinger.

Udskiftning af savklinge

Afbryd saven fra lysnettet.

Løft klingeafskærmningen (3), og løsn de to skruer, der holder savklingen (2) fast.

Tag savklingen ud af savklingeholderen, isæt en ny savklinge, og stram skruerne.

Træk i savklingen for at kontrollere, at den er läst fast og sidder korrekt.

Tilslut saven til lysnettet.

Brug

Indstilling af sålen

Sålen (1) kan vippes op til 45° til højre eller venstre i forhold til saveretningen for at muliggøre smigskæring. Løsn de to skruer under sålen, indstil sålen i den ønskede vinkel, og stram skruerne igen.

Start, stop og hastighedsregulering

Indstil savens maksimale hastighed ved at dreje hastighedsvælgeren til den ønskede position.

Saven startes ved at trykke afbryderen (4) ind.

BRUGSANVISNING

Savklingen kører op og ned.

Stiksavens hastighed kan kun reguleres ved at trykke afbryderen ind og låse den fast med låseknappen (5). Hastigheden kan nu reguleres ved at dreje på hastighedsvælgeren på afbryderen.

Låseknappen frigøres ved at trykke afbryderen helt ind.

Saven stoppes ved at slippe afbryderen.

Generelt om savning

Brug altid en savklinge, der er egnet til opgaven og arbejdsemnet.

Hold saven foran dig med et fast greb.

Sørg for, at savklingen ikke berører noget, när saven startes, og at ledningen ikke er i vejen.

Sørg for, at emnet er spændt forsvarligt fast, og at savelinjen er tydeligt markeret.

Start saven. Placér sålen på emnet, og lad savklingen ramme savelinjen.

Sav, men pres ikke mere, end at savklingen hele tiden kan følge med. Undgå sidelæns tryk på savklingen.

Specielt om stiksavning

Placér sålens forkant på emnet, så saven står lodret, og savklingen står korrekt i forhold til savelinjen uden at røre den.

Start saven, og vip den langsomt ned, mens den støtter på sålen, indtil klingen rører emnet ved savelinjen.

Lad savklingen arbejde sig igennem emnet og fortsæt med at vippe saven, indtil sålen ligger an mod emnet, og savklingen står vinkelret ned gennem emnet. Bor eventuelt et hul med en passende diameter, og brug dette som startpunkt for savningen.

Savning i træ

Kontrollér, at emnet ikke indeholder som eller andre metalgenstande.

Savning i metal

Vi anbefaler at smøre emnet og savklingen med skæreolie for at beskytte værktøjet og undgå overophedning. Støt arbejdsemnet med træklodser på begge sider.

Savning i plast

Sav aldrig med maksimal hastighed.

Lav en prøvesavning for at kontrollere, om materialet kan holde til den udviklede varme.

Savning i murværk

Ved savning i visse materialer kan der forekomme sundhedsskadeligt støv. Brug åndedrætsværn.

Vedligehold

Kontrollér regelmæssigt alle skruer på saven, særligt de skruer, der fastholder savklingen, og efterspænd dem om nødvendigt.

Kontrollér regelmæssigt, at kulbørsterne er i god stand. Hvis kulbørsterne er slidt ned, skal de udskiftes.

Rengøring

Tør saven af med en hårdt opvredet klud efter brug, og hold altid savens overflade og ventilationshuller (6) fri for snavs. Sålen skal holdes fri for snavs, da savningen ellers bliver upræcis.

Brug ikke ætsende eller slibende rengøringsmidler, da disse kan angribe plastdelene på saven.

Miljøoplysninger

Du kan være med til at værne om miljøet! Følg de gældende miljøregler: Aflever gammelt elektrisk udstyr på den kommunale genbrugsstation.

BRUKSANVISNING

Innledning

Sagens metalldeler kan bli strømførende hvis du ved et uhell sager i en ledning. Hold derfor kun i det isolerte håndtaket när du holder sagen.

Legg aldri fra deg sagen på et bord eller en arbeidsbenk hvis den ikke har stanset helt.

Koble sagen fra strømnettet.

Koble sagen til strømnettet.

Bruk

Sørg for at sagbladet ikke er i kontakt med noe när sagen startes, og at ledningen ikke er i veien.

Start sagen. Plasser sålen på emnet, og la sagbladet treffe sagelinjen.

Start sagen. Mens den står på sålen vipper du den langsomt ned helt til bladet rører emnet ved sagelinjen.

Kontroller alle skruer på sagen regelmessig, især skruene som sagbladet er festet til, og ettertrekk om nødvendig.

CE-mærke er anbragt: 2005

CE-merket: 2005

HP-Værktøj A/S Industrivej 67 - 7080 Børkop

POWER CRAFT®

61000- (M1Q-55(6)T)

230 V - 350 W

Erklærer herved på eget ansvar, at:

Erklærer herved på eget ansvar at:

Er fremstillet i overensstemmelse med følgende:

Er fremstilt i samsvar med følgende:

98/37/EF: Maskindirektivet med ændringsdirektiver.

73/23/E∅F: Lavspændingsdirektivet.

89/336/E∅F: EMC-direktivet + (ændringsdirektiv 93/68/E∅F)

HP-Værktøj A/S - B∅RKOP - 05-10-2005

Produktchef, Produktsjef, Produktchef, Tuotepäällikkö, Product manager, Produktleiter

Stefan Schou

CE
