Produkttype	Stiksav
Model	65303
Mærke	Power Craft
Strømforsyning	Ledningselektrisk, 120V / 230V, 50/60 Hz
Strømforbrug	650 W
Ubelastet slagfrekvens	500 - 3000 slag/min
Slaglængde	20 mm
Skærekapacitet (træ)	Op til 80 mm
Skærekapacitet (stål)	Op til 6 mm
Skærekapacitet (aluminium)	Op til 20 mm
Geringsskæring	0° - 45° venstre og højre
Orbital funktion	4 indstillinger (0-3)
LED arbejdslys	Ja
Støvblæser	Ja
Støvudsugningsport	Ja, 35 mm i diameter
Klingeskiftesystem	Værktøjsfrit, hurtig udløsning
Mål (L x B x H)	Ca. 250 x 80 x 200 mm
Vægt	1,8 kg
Sikkerhedsfunktioner	Låseknap, beskyttelsesskærm, skridsikkert greb
Vedligeholdelse	Rengør efter brug; kontroller kulbørster hver 50. time
Reservedele tilgængelighed	Klinger, børster, sålplade (kontakt Power Craft support)
Garanti	2 år

Ofte stillede spørgsmål - 65303 Power Craft

Hvordan skifter jeg klingen på Power Craft 65303 stiksaven?

Værktøjet har et værktøjsfrit klingeskiftesystem. Drej blot grebet for at frigøre den gamle klinge, indsæt en ny T-skaftklinge, og slip grebet for at låse den på plads.

Hvad er den maksimale skæredybde i træ?

Stiksaven kan skære træ op til 80 mm tykt, afhængigt af klingetype og skærehastighed.

Kan jeg bruge denne stiksav til metalskæring?

Ja, med passende metalskæreklinger kan den skære stål op til 6 mm og aluminium op til 20 mm.

Hvordan justerer jeg orbitalfunktionen?

Orbitalfunktionen har 4 indstillinger (0-3). Drej justeringsskiven på siden af værktøjet for at indstille den ønskede orbital til forskellige materialer og skæretyper.

Er der en støvudsugningsport?

Ja, 65303 har en 35 mm støvudsugningsport, der kan tilsluttes en støvsuger for renere arbejde.

Hvordan laver jeg skråsnit?

Løsn sålpladens låsegreb, vip sålpladen til den ønskede vinkel (0° til 45° venstre eller højre), og spænd grebet igen.

Hvilken type klinger bruger denne stiksav?

Den bruger T-skaft-klinger, som er almindeligt tilgængelige og udskiftelige med de fleste stiksavsmærker.

Hvordan rengør og vedligeholder jeg stiksaven?

Efter brug aftørres værktøjet med en tør klud. Kontroller regelmæssigt og udskift kulbørster, når de er slidte. Smør bevægelige dele periodisk.

Hvad angiver LED-lyset?

LED-lyset oplyser skærelinjen for bedre synlighed. Det tænder automatisk, når værktøjet tændes.

Hvor kan jeg finde reservedele til 65303?

Reservedele som klinger, kulbørster og sålplader kan bestilles gennem Power Crafts autoriserede servicecentre eller online. Se manualen for delenumre.

BRUGSANVISNING 65303 Power Craft

Læs brugsanvisningen grundigt inden brug, og gem den til senere.

Spænding/frekvens

Angiver spændingen og frekvensen på den strømforsyning, som maskinen skal sluttes til.

Eff ek

Angiver maskinens maksimale eff ekt

Hastighed

Angiver maskinens hastighed(er) eller hastighedsintervaller i omdrejninger pr. minut.

Softgrip

Angiver, at maskinens håndtag er udstyret med softgrip-belægning.

Introduktion

For at du kan få mest mulig glæde af din nye bajonetsav, beder vi dig gennemlæse denne prugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager bajonetsaven i brug.

Vi anbefaler dig desuden at gemme brugsanvis-ningen, hvis du senere skulle få brug for at genopfriske din viden om pajonetsavens funktioner.

Tekniske data

spænding: 230 V \~ 50 Hz

Effekt: 710 W

Jbelastet motorhast.: 0-2.500 slag/min

slaglængde: 30 mm

softgrip-håndtag

Særlige sikkerhedsforskrifter

Savens metaldele kan blive strømførende, hvis du kommer til at save ind i en ledning. Hold derfor kun saven i de isolerede håndtag.

Læg aldrig saven på et bord eller en arbejdsbænk, hvis den ikke er standset helt. Savklingen fort-sætter med at køre et kort øjeblik, efter at maski-nen er slukket.

Savklingen må ikke berøre noget, idet du starter saven.

Stands aldrig savklingen ved at presse saven eller ved at udøve tryk på siden af savklingen.

Brug ikke revnede, sløve eller beskadigede sav-klinger.

Sav ikke i arbejdsemner, der er tykkere end savklingens maksimale skæredybde, eller hvor der ikke er tilstrækkeligt frirum til savklingen under arbejdsemnet.

Kontrollér, at ventilationsåbningerne på motoren ikke er tilstoppet.

Hvis der udvikles meget støv under savningen, eller hvis der saves i sundhedsskadelige materialer, skal der anvendes åndedrætsværn. Læs eventuelle sikkerhedsdatablade fra leverandøren af materialet.

Rør ikke ved savklingen eller eventuelle metalspåner lige efter savning, da de kan være meget varme.

Fastgør ALDRIG bajonetsaven med klingen opad

i en skruestik eller lignende for at bruge den som bordsav. Dette kan medføre meget alvorlige ulykker

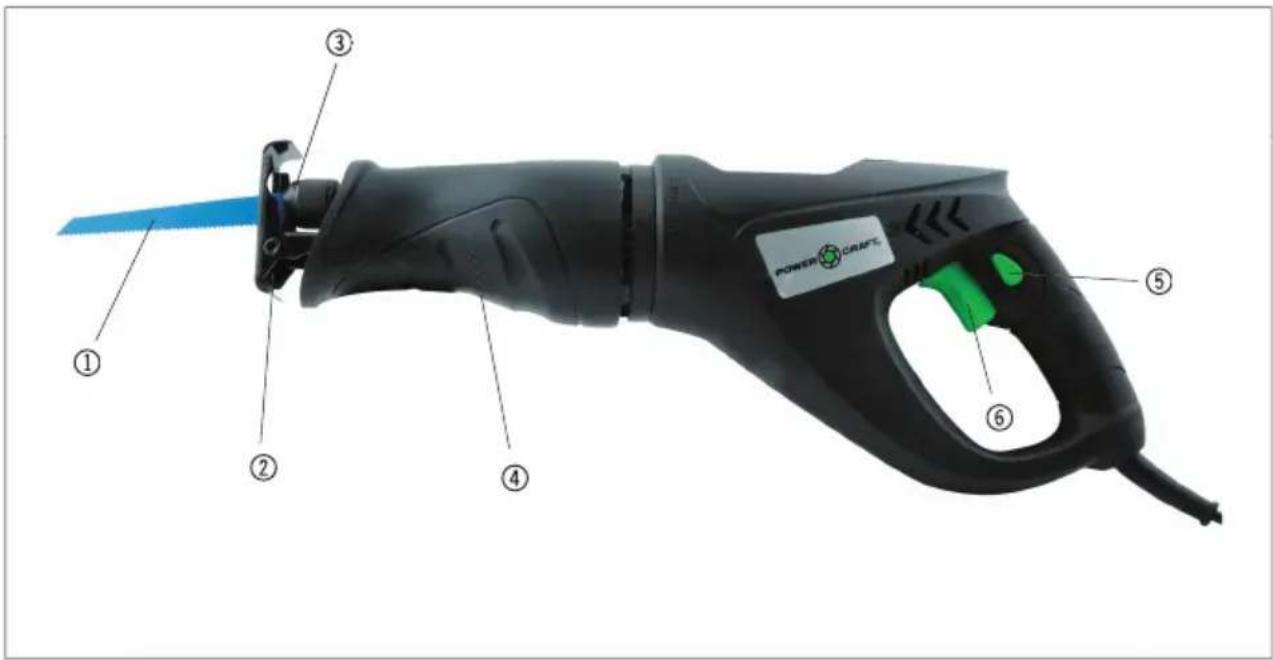

Bajonetsavens dele

1. Savklinge
2. Sål
3. Savklingeholder
4. Støttegreb
5. Sikkerhedsknap
6. Tænd/sluk-knap

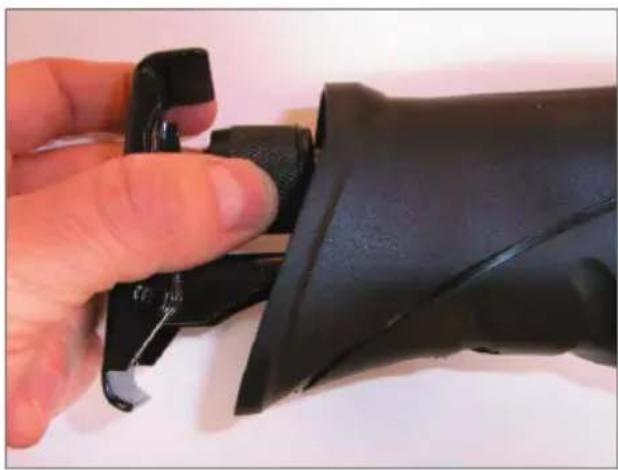

Udskiftning af savklinge

Tag savklingen (1) ud af savklingeholderen, isæt en ny savklinge med tænderne nedad, og stram savklingeholderen

Træk i savklingen for at kontrollere, at den ei låst fast og sidder korrekt.

Tilslut saven til lysnettet.

Brug

Start, stop og hastighedsregulering

Start saven ved at trykke på tænd/slukknappen (6) og sikkerhedsknappen (5) samtidig.

Savklingen kører frem og tilbage.

Jo længere, du trykker knappen ind, jo hurtigere kører savklingen.

Saven stoppes ved at slippe tænd/slukknappen (6) eller sikkerhedsknappen (5).

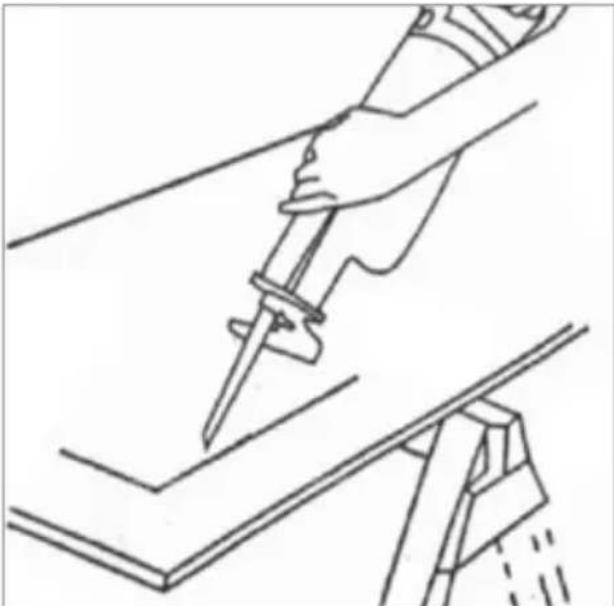

Generelt om savning

Brug altid en savklinge, der er egnet til opgaven og arbejdsemnet.

Hold saven foran dig med et fast greb. Tag fat om støttegrebet (4) for at stabilisere saven.

Sørg for, at savklingen ikke berører noget, og at ledningen ikke er i vejen.

Sørg for, at emnet er spændt forsvarligt fast, og at savelinjen er tydeligt markeret.

Start saven. Placér sålen (2) på emnet, og lad savklingen ramme savelinjen.

Sav, men pres ikke mere, end at savklingen hele tiden kan følge med. Undgå sidelæns tryk på savklingen.

Specielt om stiksavning

Placér sålen på emnet, så savklingen ligger vandret over savelinjen uden at røre den.

Start saven, og vip den forsigtigt op, mens den støtter på sålen, indtil klingen rører emnet ved savelinjen.

Lad savklingen arbejde sig igennem emnet og fortsæt med at vippe saven, indtil den står vinkelret på emnet.

Savning i træ

Kontrollér, at emnet ikke indeholder søm eller andre metalgenstande.

Savning i metal

Vi anbefaler at smøre emnet og savklingen med skæreolie for at beskytte værktøjet og undgå overophedning. Støt arbejdsemnet med træklodser på begge sider

Savning i plast

Sav aldrig med maksimal hastighed.

Lav en prøvesavning for at kontrollere, om materialet kan holde til den udviklede varme.

Vedligehold

Kontrollér regelmæssigt alle skruer på saven, og efterspænd dem om nødvendigt.

Kontrollér regelmæssigt, at kulbørsterne er i god stand. Hvis kulbørsterne er slidt ned, skal de udskiftes.

Rengøring

Tør saven af med en hårdt opvredet klud efter brug, og hold altid savens overfl ade og ventila-tionshuller fri for snavs.

Brug ikke ætsende eller slibende rengøringsmidler, da disse kan angribe plastdelene på saven.

Servicecenter

Bemærk: Produktets modelnummer skal altid oplyses i forbindelse med din henvendelse.

Modelnummeret fremgår af forsiden på denne brugsanvisning og af produktets typeskilt.

Når det gælder:

• Reklamationer
• Reservedele
• Returvarer
• Garantivarer
• Äbent hverdage fra 07.00 til 17.00 (fredag til kl. 15.30)
  • TIt: [phone]
  • Fax: [phone]
  • E-mail: [e-mail]

er fremstillet i overensstemmelse med følgende standarder eller normative dokumenter:

EN 55014-1:2006

EN 55014-2/A1:2001

EN 60745-2-11/A12:2009

EN 60745-1:2009

EN 61000-3-2:2006

EN 61000-3-3/A2:2005

i henhold til bestemmelserne i direktiverne 2006/42/EF Maskindirektivet 2004/108/EØF EMC-direktivet

2012

Stefan Schou

HP Schou A/S tilstræber at producere miljøvenlige elektriske og elektroniske produkter, ligesom vi ønsker at medvirke ti en sikker bortskaff else af aff aldsstoff er, so kan være skadelige for miljøet.

Et sundt miljø er betydningsfuldt for os alle, og vi har derfor sat os som mål at overholde kravene i EU's initiativer på dette område, så vi sikrer en forsvarlig indsamling, behandling, genindvinding og bortanskaff else af elektronisk udstyr, de ellers kan være skadeligt for miljøet. Dette indebærer også, at vores produkter ikke indeholder nogen af følgende kemikalier og stoff er

• Bly
• Kviksølv
• Cadmium
• Hexavalent krom
• PBB (polybromerede biphenyler) (fl ammehæmmer
• PBDE (polybromerede diphenylethere) (fl ammehæmmer

Du kan som forbruger også være med til at værne om miljøet ved at følge de gældende miljøregler og afl evere gammelt elektris og elektronisk udstyr på din kommunale genbrugsstation. Hvis udstyret indeholder batterier, skal du huske at fj erne disse, fø du bortskaff er udstyret

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse, oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra HP Schou A/S.
