65303 - Stiksåg Power Craft - Gratis bruksanvisning och manual

Typ av produkt	Sticksåg
Modell	65303
Märke	Power Craft
Strömförsörjning	Sladdbunden el, 120V / 230V, 50/60 Hz
Effektförbrukning	650 W
Obelastad slagtakt	500 - 3000 slag/min
Slaglängd	20 mm
Kapacitet (trä)	Upp till 80 mm
Kapacitet (stål)	Upp till 6 mm
Kapacitet (aluminium)	Upp till 20 mm
Geringsskärning	0° - 45° vänster och höger
Pendelrörelse	4 inställningar (0-3)
LED-arbetsbelysning	Ja
Dammblåsare	Ja
Dammutsugningsport	Ja, 35 mm diameter
Bladbytesystem	Verktygsfritt, snabbspänning
Mått (L x B x H)	Ca 250 x 80 x 200 mm
Vikt	1,8 kg
Säkerhetsfunktioner	Avstängningsknapp, skydd, halkskyddat grepp
Underhåll	Rengör efter användning; kontrollera kolborstar var 50:e timme
Tillgång till reservdelar	Blad, borstar, basplatta (kontakta Power Craft support)
Garanti	2 år

Vanliga frågor - 65303 Power Craft

Hur byter jag bladet på Power Craft 65303 sticksåg?

Verktyget har ett verktygsfritt bladbytesystem. Vrid spaken för att frigöra det gamla bladet, sätt i ett nytt T-skafts blad och släpp spaken för att låsa det på plats.

Vad är maximalt skärdjup i trä?

Sticksågen kan såga trä upp till 80 mm tjockt, beroende på bladtyp och såghastighet.

Kan jag använda sticksågen för att såga metall?

Ja, med lämpliga metallblad kan den såga stål upp till 6 mm och aluminium upp till 20 mm.

Hur justerar jag pendelrörelsen?

Pendelrörelsen har 4 inställningar (0-3). Vrid justeringsratten på sidan av verktyget för att ställa in önskad pendling för olika material och sågtyper.

Finns det en dammutsugningsport?

Ja, 65303 har en 35 mm dammutsugningsport som kan anslutas till en dammsugare för renare arbete.

Hur gör jag geringssågningar?

Lossa basplattans låsspak, luta basplattan till önskad vinkel (0° till 45° vänster eller höger) och dra åt spaken igen.

Vilken typ av blad använder denna sticksåg?

Den använder T-skafts blad, som är vanligt förekommande och utbytbara med de flesta märken av sticksågar.

Hur rengör och underhåller jag sticksågen?

Efter användning, torka av verktyget med en torr trasa. Kontrollera och byt kolborstar regelbundet när de är slitna. Smörj rörliga delar med jämna mellanrum.

Vad indikerar LED-lampan?

LED-lampan belyser såglinjen för bättre sikt. Den tänds automatiskt när verktyget slås på.

Var hittar jag reservdelar till 65303?

Reservdelar som blad, kolborstar och basplattor kan beställas via Power Crafts auktoriserade servicecenter eller online. Se manualen för artikelnummer.

BRUKSANVISNING 65303 Power Craft

Angir maskinens hastighet(er) eller hastighetsintervaller i omdreininger per minutt.

Softgrip

Ubelastet motorhastighet: 0-2.500 slag/min

Slaglengde: 30 mm

Softgrip-håndtak

Modellnummeret står på fremsiden av denne bruksanvisningen og på produktets typeskilt.

Når det gjelder:

Läs igenom bruksanvisningen grundligt, och spara den för framtida behov.

Spänning/frekvens

Anger spänningen och frekvensen på den strömförsörjning som maskinen ska anslutas till.

Eff ek

Anger maskinens maximala eff ekt.

Hastighet

Anger maskinens hastighet(er) eller hastighetsintervall i varv per minut.

Softgrip

Anger att maskinens handtag är försett med softgrip-beläggning.

Introduktion

För att du ska få så stor glädje som möjligt av din nya tigersåg rekommenderar vi att du läser denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda den. Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

Tekniska data

Spänning: 230 V \~ 50 Hz

Effekt: 710 W

Obelastad motorhast.: 0-2 500 slag/min.

Slaglängd: 30 mm

Softgrip-handtag

Särskilda säkerhetsföreskrifter

Sågens metalldelar kan bli strömtörande om du råkar såga i en ledning. Håll därför endast sågen i det isolerade handtaget.

Lägg aldrig sågen på ett bord eller en arbetsbänk, om den inte har stannat helt.

Sågbladet fortsätter köra ett kort ögonblick efter det att maskinen har stängts av.

Sågbladet får inte vidröra något när du startar sågen.

Stoppa aldrig sågbladet genom att pressa ned sågen eller genom att trycka på sidan av sågbladet.

Använd inte spruckna, slöa eller skadade sågblad.

Såga inte i arbetsmaterial som är tjockare än sågbladets maximala sågdjup, eller om det inte finns tillräckligt mycket utrymme för sågbladet under arbetsmaterialet.

Kontrollera att ventilationsöppningarna på motorn inte är tilltäpptta.

Om det utvecklas mycket damm under sågningen eller om du sågar i hälsofarliga material ska du använda skyddsmask. Läs eventuella säkerhetsdatablad från leverantören av materialet.

Rör inte vid sågbladet eller eventuella metallspan precis efter sågning, eftersom de kan vara mycket varma.

Sätt ALDRIG fast tigersågen med sågbladet uppåt i en skruvtving eller något liknande för att använda den som bordsåg. Det kan medföra allvarliga olyckor.

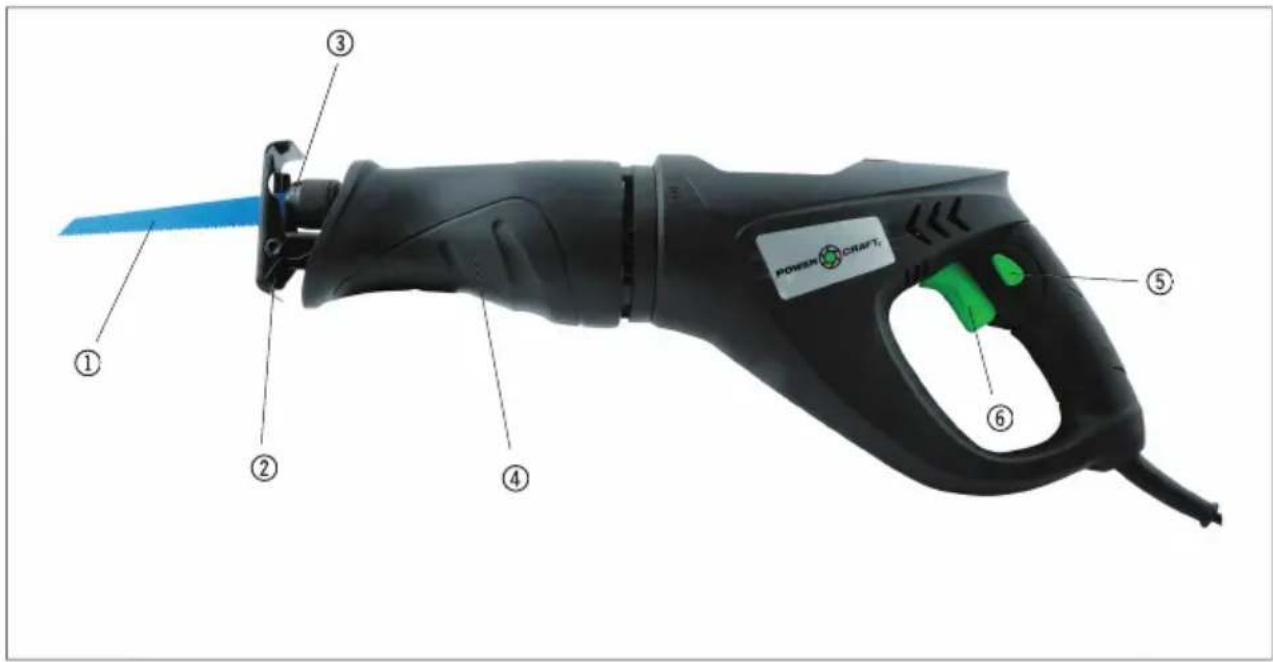

Tigersågens delar

1. Sågblad
2. Platta
3. Hållare för sågblad
4. Stödgrepp
5. Säkerhetsknapp
6. Strömbrytare

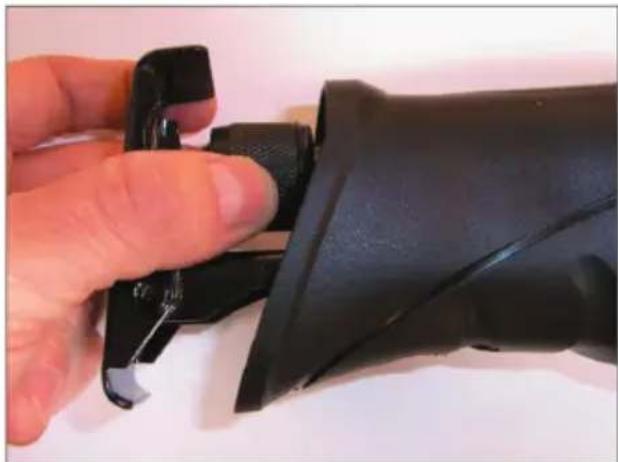

Byte av sågblad

Ta ut kontakten ur vägguttaget

Lossa hållaren genom att vrida på den. Lyft ut sågbladet (1) ur hållaren och sätt i ett nytt sågblad ned tänderna nedåt. Släpp hållaren.

Dra i sågbladet för att kontrollera att det är låst och sitter korrekt.

Sätt i kontakten i vägguttaget.

Användning

Start, stopp och hastighetsreglering

Starta sågen genom att trycka på strömbrytaren (6) och säkerhetsknappen (5) samtidigt.

Sågbladet rör sig fram och tillbaka.

Hastigheten kan ställas in på hastighetsregleringsknappen (5).

Ju mer startknappen trycks in desto snabbare rör sig sågbladet.

Allmänt om sågning

Använd alltid ett sågblad som är avsett för uppgiften och arbetsmaterialet.

Håll sågen framför dig i ett fast grepp. Ta tag i stödgreppet (4) för att stabilisera sågen.

Se till att sågbladet inte vidrör något och att sladden inte är i vägen.

Se till att arbetsmaterialet är ordentligt fastspänt och att såglinjen är tydligt markerad.

Starta sågen. Placera plattan (2) mot arbetsmaterialet och låt sågbladet träff a såglinjen.

Såga, men tryck inte hårdare än att sågbladet hela tiden kan följa med. Undvik att trycka sågbladet i sidled.

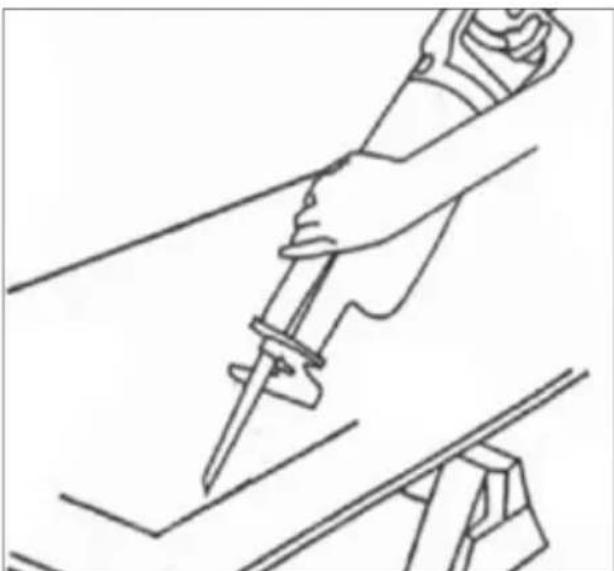

Specifi kt om sågning med tigersåg

Placera plattan på arbetsmaterialet, så att sågbladet ligger vågrätt över såglinjen utan att röra den.

Starta sågen och vinkla den försiktigt uppåt, medan den stöder mot plattan, tills sågbladet vidrör arbetsmaterialet vid såglinjen.

Lät sägbladet arbeta sig igenom ämnet och fortsätt att luta sågen tills den står vinkelrätt mot ämnet.

Sågning i trä

Kontrollera att arbetsmaterialet inte innehåller spikar eller andra metallföremål.

Sågning i metall

Vi rekommenderar att du smörjer arbetsmaterialet och sågbladet med skärolja för att skydda verktyget och undvika överhettning. Stötta arbetsmaterialet med träklossar på bägge sidor.

Sågning i plast

Såga aldrig med maximal hastighet.

Gör en provsågning för att kontrollera om materialet håller för den värme som utvecklas.

Underhåll

Kontrollera regelbundet alla skruvar på sågen och dra åt dem vid behov.

Kontrollera regelbundet att kolborstarna är i gott skick. Byt ut kolborstarna om de är nedslitna.

Rengöring

Torka av sågen med en väl urvriden trasa efter användning och håll alltid sågens yta och ventilationshål fria från smuts.

Använd inte trätande eller slipande rengöringsmedel, eftersom dessa kan skada sågens plastdelar.

Servicecenter

OBS! Produktens modellnummer ska alltid uppges vid kontakt med återförsäljaren.

Modellnumret fi nns på framsidan i denna bruksanvisning och på produktens märkplåt.

När det gäller:

• Reklamationer
• Reservdelar
• Returvaror
• Garantivaror
• Öppet vardagar från 07.00 til 17.00 (fredag till kl. 15.30)
  • Tel.: [phone]
  • Fax: [phone]
  • E-mail: [e-mail]

Överensstämmelseförklaring

Vi förklarar, att

TIGERSÅG

65303 (J1F-115X)

230 V / 710 W

är framställd i överensstämmelse med

följande standarder eller normativa

dokument:

EN 55014-1:2006

EN 55014-2/A1:2001

EN 60745-2-11/A12:2009

EN 60745-1:2009

EN 61000-3-2:2006

EN 61000-3-3/A2:2005

enligt bestämmelserna i direktiverna.

2006/42/EG Maskindirektivet

2004/108/EEG EMC-direktivet

2012

Stefan Schou

HP Schou A/S strävar efter att tillverka miljövänliga elektriska och elektroniska produkter samtidigt som vi vill medverka till att säkerställa ett säkert avyttrande av sådana avfallsprodukter som kan vara skadliga för miljön.

Det är viktigt för oss alla att ha en ren miljö. Vårt företag har som målsättning att uppfylla EU-kraven på detta område så att vi säkerställer insamling, hantering, återvinning och avyttrande av elektrisk utrustning som annars kan vara skadlig för miljön. Detta innebär även att våra produkter aldrig innehåller några av följande kemikalier eller ämnen:

• Bly
• Kvicksilver
• Kadmium
• Sexvärdigt krom
• PBB (polybromerade bitenyler) (fl amskyddsmedel
• PBDE (polybromerade difenyletrar) (fl amskyddsmedel

HP Schou A/S är stoltt över att kunna stödja EU:s miljöinitiativ för en renare miljö och förklara härmed att våra produkter uppfyller såväl WEEE-direktivet (2002/96/EF) som RoHS-direktivet (2002/95/EF).

Även du som konsument kan vara med att skydda vår miljö genom att följa gällande miljöbestämmelser och lämna in förbrukade elektriska och elektroniska produkter på den kommunala återvinningsstationen. Kom ihåg att ta ur eventuella batterier innan du avyttrar produkten.

Alla rättigheter förbehälles. Innehållet i denna bruksanvisning får inte under några villkor, varken helt eller delvis, återges med hjalp av elektroniska eller mekaniska hjalpmedel, som t.ex. foto-kopiering eller fotografering, ej heller översättas eller sparas i ett informationslag-rings- och informationshämtningssystem, utan skriftligt medgivande från HP Schou A/S.
