Tuotetyyppi	Maaliruiskupistooli
Merkki	Power Craft
Malli	89107
Virtalähde	Sähkö (230 V, 50 Hz)
Tehonkulutus	600 W
Maalin tilavuus	1000 ml
Maksimiviskositeetti	50 DIN-s
Ruiskutuskuvio	Säädettävä: vaakasuora, pystysuora, pyöreä
Suuttimen koko	2.5 mm
Virtausnopeus	Säädettävä, enintään 500 ml/min
Mitat (P x L x K)	25 x 12 x 30 cm
Paino	1.5 kg
Materiaali	Muovirunko, messinkisuutin
Päätoiminnot	Maalin ruiskutus seinille, huonekaluille, aidoille
Puhdistus	Pura ja puhdista liuottimella käytön jälkeen
Turvaominaisuudet	Ylikuormitussuoja, kaksoiseristys
Varaosat	Suutin, neula, kuppi, suodatin (saatavilla)
Korjattavuus	Käyttäjän huollettavissa yleisillä työkaluilla
Käyttöohjeen kieli	Englanti, saksa, ranska jne. (PDF)

Usein kysytyt kysymykset - 89107 Power Craft

Mitä maalityyppiä voin käyttää tämän ruiskupistoolin kanssa?

Voit käyttää vesiohenteisia maaleja, lateksia, akryyleja, lakkoja ja petsiä. Ohenna maali aina suositeltuun viskositeettiin (noin 50 DIN-s) parhaan tuloksen saavuttamiseksi.

Kuinka puhdistan maaliruiskun käytön jälkeen?

Pura ruisku, irrota kuppi ja huuhtele sopivalla liuottimella (vesi vesiohenteisille maaleille, tärpätti öljypohjaisille). Puhdista suutin ja neula harjalla.

Miksi ruiskutuskuvio on epätasainen?

Tarkista, onko suutin tukossa tai onko maali liian paksua. Puhdista suutin ja ohenna maalia. Säädä myös ilmanpainetta ja virtaussäätöä.

Voiko ruiskutuskuviota säätää?

Kyllä, ruiskupistoolissa on säädettävä suutin, jonka avulla voit valita vaaka-, pysty- tai pyöreän kuvion. Käännä suuttimen rengasta vaihtaaksesi.

Mikä on suurin maalin tilavuus?

Maalikuppi vetää enintään 1000 ml. Älä täytä liikaa; pidä kuppi vähintään kolmanneksen täynnä tasaisen virtauksen varmistamiseksi.

Sopiiko tämä maaliruisku ulkokäyttöön?

Kyllä, sitä voidaan käyttää ulkona, mutta suojaa se sateelta ja äärimmäiseltä kuumuudelta. Käytä maadoitettua pistorasiaa ja vältä ruiskuttamista avotulen lähellä.

Kuinka vaihdan suuttimen?

Kierrä kiinnitysmutteri auki, poista vanha suutin ja aseta uusi paikalleen. Varmista, että neula ja suutin on kohdistettu oikein ennen kiristystä.

Mitä turvatoimenpiteitä minun tulisi noudattaa?

Käytä hengityssuojainta, suojalaseja ja käsineitä. Työskentele hyvin ilmastoidussa tilassa. Irrota virta puhdistaessasi tai huoltaessasi ruiskua.

Voiko ruiskua käyttää automaalin ruiskutukseen?

Kyllä, mutta automaalit ovat paksummat. Saatat joutua ohentamaan niitä huomattavasti ja käyttämään suurempaa suutinta. Puhdista heti käytön jälkeen tukkeutumisen estämiseksi.

Mistä löydän varaosat?

Varaosia, kuten suuttimia, neuloja, tiivisteitä ja maalikuppeja, on saatavilla Power Craft -jälleenmyyjiltä tai verkosta. Käytä aina alkuperäisiä osia parhaan suorituskyvyn varmistamiseksi.

KÄYTTÖOHJE 89107 Power Craft

Joissakin pakkauksissa, koneissa tai toimituksen mukana tulevassa dokumentaatiossa käytetään kuvakkeita. Kuvakkeiden merkitys selitetään alla.

Käyttöohje

Lue käyttöohje huolellisesti ennen käytön aloittamista ja säilytä se myöhempää käyttöä varten.

Käytettävä kuulosuojaimia!

Pidä kuulosuojaimia konetta käyttäessäsi!

Käytettävä suojalaseja

Pidä suojalaseja konetta käyttäessäsi!

Jännite/taajuus

Ilmoittaa jännitteen ja taajuuden virtalähteelle, johon kone tulee liittää.

Teho

Ilmoittaa koneen enimmäistehon

Max l/min

Ilmaisee enimmäiskapasiteetin litroina minuutissa

Johdanto

Saat uudesta sähkökäyttöisestä maalauspistoolista suurimman hyödyn, kun luet käyttöohjeen ja turvallisuusohjeet läpi ennen maalauspistoolin käyttöönottoa. Säilytä tämä käyttöohje, jotta voit tarvittaessa palauttaa mieleesi maalauspistoolin toiminnot

Tekniset tiedot

Jännite/taajuus: 230 V \~ 50 Hz

Teho: 110 W

Säilion tilavuus: 800 ml

Enimmäisviskositeetti: 60 din/s

Enimmäismäärä: 0,32 l/min

Suutin: ∅ 0,8 mm

Mukana 2 metrin johto, viskositeetin mittausastia, puhdistuspuikko, 2 venttiiliä, varasuutin ja ruuviavain

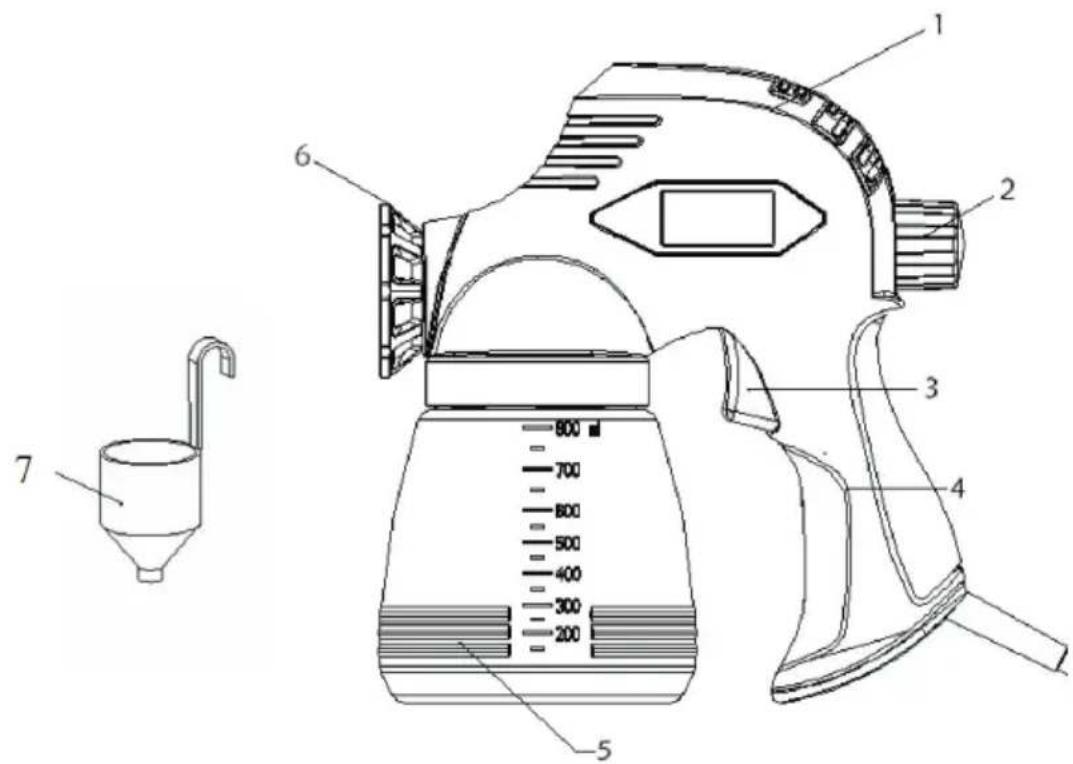

Maalauspistoolin osat

1. Kotelo
2. Säädin
3. Käynnistyspainike
4. Kädensija
5. Säiliö
6. Suukappale
7. Viskositeetin mittausastia

Turvallisuusohjeet

Alle 18-vuotiaat lapset ja nuoret eivät saa käyttää maalauspistoolia

Käytä aina asianmukaisia suojavarusteita, kun käytät maalauspistoolia

Alä koskaan suuntaa ruiskua itseäsi, muita ihmisiä tai eläimiä kohti.

Noudata kaikkia maalin mukana toimitettuja turvallisuusohjeita.

Sisätiloissa työskenneltäessä on varmistettava, ettei maalisumua pääse maalauspistooliin. Huolehdi aina riittävästä ilmanvaihdosta.

Ulkona työskenneltäessä on huomioitava tuulen voimakkuus ja suunta, jotta maali ei osu muualle kuin on tarkoitettu.

Varo painamasta käynnistys- pysäytyspainiketta, kun säädät suutinta.

Irrota maalauspistooli verkkovirrasta ennen kuin täytät, asennat tai purat sen säiliön.

Maalauspistooli ei sovellu käytettavaksi struktuurimaalien, emulsiomaalien, emäksisten, happamien tai helposti syttyvien maalien ja lakkojen kanssa, eikä siinä saa käyttää maaleja tai lakkoja, joiden viskositeetti on liian korkea tai matala.

Soveltuvat materiaalit

Vesi- ja tärpättiohenteiset maalit, lakat, kirkaslakat, pohjamaalit, automaalit ja puunsuojat. Maali tai lakka on mahdollisesti ohennettava sopivan viskositeetin saavuttamiseksi

Maalin viskositeetti

Maalia on yleensä ohennettava, ennen kuin sitä voidaan käyttää maalauspistoolissa. Koska ruiskutukseen tarvittavan ohennuksen määrä harvoin ilmenee maalin pakkausmerkinnöistä, voit käyttää ohjenuorana seuraavaa viskositeettitaulukkoa.

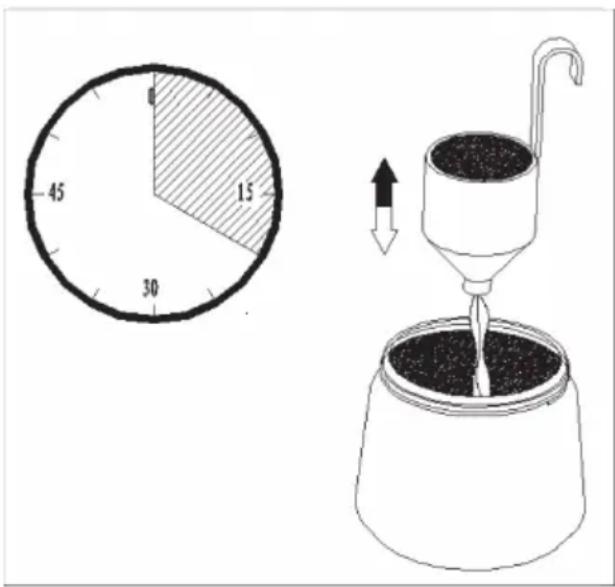

Viskositeetin mittaus

Sekoita maali huolellisesti ennen viskositeetin mittaamista.

Upota mitta-astia kokonaan maaliin.

Nosta mitta-astia ylös ja laske, miten monta sekuntia kuluu sen tyhjentymiseen.

Mitatun ajan on oltava taulukkoon merkityllä välillä, jos maalia halutaan käyttää maalauspistoolissa

Maali	Sekunnit
Tärpättiohenteinen maali	18-22
Vesiohenteinen pohjamaali	24-28
Vesiohenteinen maali	20-25
Lakkä	20-25
Alumiinimaali	22-25
Puunsuoja, öljy, pesuaine levänestoaine ja vastaavat tuotteet	Ei pidä ohentaa

Jos mitta-astian tyhjentymiseen kuluu suositeltua lyhyempi tai pidempi aika, lisää maalia tai ohennetta.

Käytön valmistelu

Iyökappaleen pinta, kunto ja puhtaus vaikuttavat merkittävästi lopputulokseen. Valmistele työkappale huolellisesti ennen maalausta, esimerkiksi hiomalla tai puhdistamalla. Kysy tarvittaessa neuvoa ammattilaiselta.

Peitä alueet, joita ei maalata

Testaa maalauspistoolin ja maalimäärän säädöt ruiskuttamalla maalia pahvikappaleelle tai vastaavalle ennen varsinaisen työkappaleen maalaamista. Tällä tavalla löytyy myös ihanteellinen etäisyys työkappaleeseen.

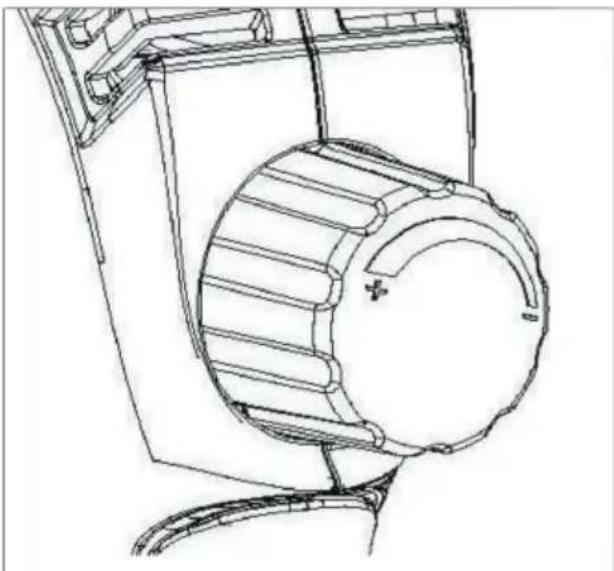

Voit lisata maalimaaraa kiertamalla saadinta (2) vastapäivään ja vähentää maalimaärää kiertämällä säädintä myötäpäivään.

Kierrä säiliö (5) irti maalauspistoolista.

Aseta säiliö likaantumista kestävälle alustalle ja täytä huolellisesti sekoitetulla maalilla. Kierrä säiliö tiiviisti kiinni maalauspistooliin.

Aloita maalaus painamalla käynnistys-pysäytyspainike (3) alas

Jos haluat välillä keskeyttää maalauksen, sinun tulee jatkaa työtä mahdollisimman pian, jottei maali kuivu suuttimen ympärille.

Jos suuttimen ympärille kertyy maalia, pyyhi se puhtaaksi kankaalla. Kastele kangas tarvittaessa vedellä tai tärpätillä.

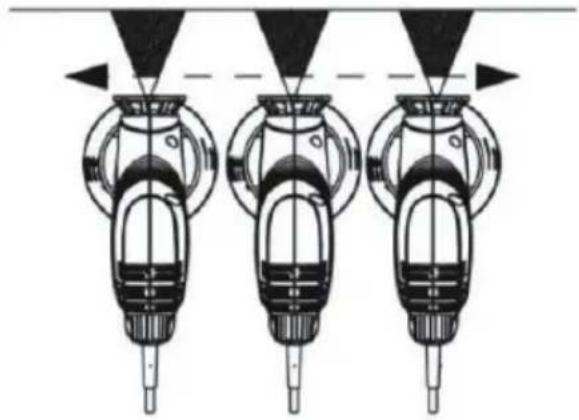

Ruiskuttaminen

Aloita ruiskuttaminen aina työkappaleen vierestä, jotta maalauksen aloituskohta ei jää näkyviin.

Pidä maalauspistooli vakaalla 25–30 senttimetrin etaisyydella työkappaleesta ja liikuta sitä rauhallisin ja tasaisin liikkein työkappaletta pitkin.

Älä maalaa edestakaisin liikkein, sillä silloin peittävyys jää epätasaiseksi ja työkappaleen eteen syntyy maalisumua.

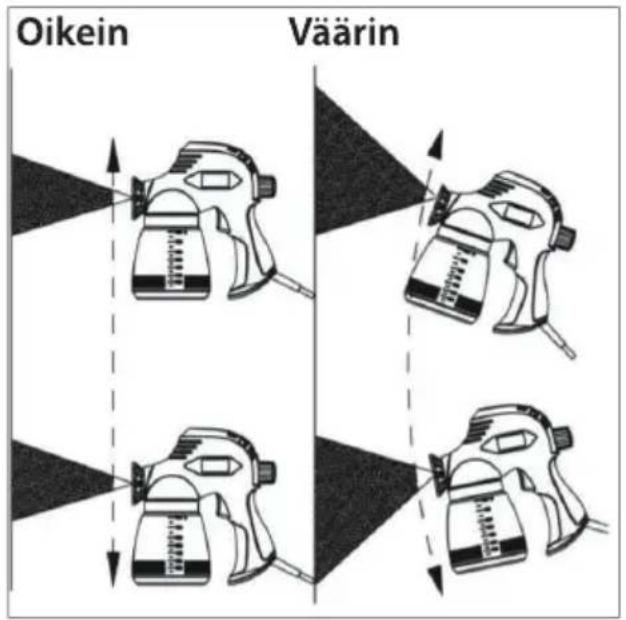

Oikein

Alä käännä ruiskutuspistoolia 45 astetta enempää.

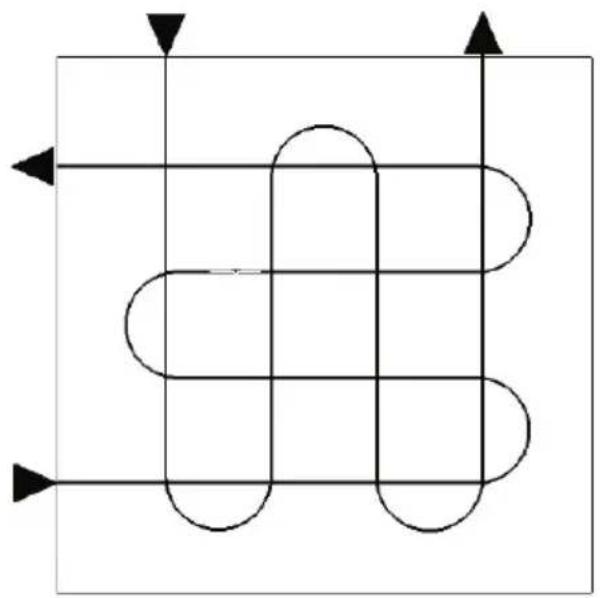

Kun maalaat kuvassa esitetyllä tavalla voit saada tasaisen maalikerroksen työkappaleeseen.

Puhdistaminen ja kunnossapitc

Maalauspistooli on puhdistettava välittömästi jokaisen käytön jälkeen, koska maali saattaa muuten jähmettyä ja tukkia maalauspistoolin käyttökelvottomaksi

Katkaise maalauspistoolista virta.

Kierrä säiliö irti ruiskutuspistoolista.

Kaada jäljellä oleva maali takaisin alkuperäiseen astiaansa.

Kaada säiliöön puhdasta vettä tai tärpättiä haluamasi maaliohenteen mukaan Puhdista säiliö

Kaada säiliöön puhdasta vettä tai tärpättiä ja kierrä säiliö kiinni maalauspistooliin. Käynnistä maalauspistooli ja ruiskuta vettä tai tärpättiä soveltuvaan astiaan. Toista kunnes suuttimesta ruiskuava vesi tai tärpätti on täysin kirkasta.

Irrota imuputki ja suodatin ja puhdista osat vedellä tai ohenteella.

Voitele mäntä ja sylinteri tiputtamalla muutama pisara hapotonta öljyä imuputkeen.

Irrota suutin (a), suutinsuojus (b), venttiili (c) sylinteri (d), jousi (e) ja mäntä (f) ja puhdista osat huolellisesti pehmeällä harjalla sekä pienellä määrällä vettä tai tärpättiä.

Puhdista suuttimen reiät mukana olevalla puhdistuspuikolla.

Asenna osat takaisin.

Muista aina hävittää maalin, tärpätin ja vastaavien aineiden jäänteet paikallisten jätehuoltomääräysten mukaisesti.

Huoltokeskus

Huomaa: Tuotteen mallinumero on aina mainittava mahdollisessa yhteydenotossa.

Mallinumeron voi tarkistaa tämän käyttöohjeen etusivulta ja tuotteen tyyppikilvestä.

Kun asia koskee

• Reklamaatioita
• Varaosia
• Palautuksia
• Takuuasioita
• Avoinna arkisin klo 7 –17 (Paitsi perjantaisin klo 7 –15.30)
  • Puhelin: [phone]
  • Faksi: [phone]
  • Sähköposti: [e-mail]

Vaatimustenmukaisuusvakuutus

Valmistaja vakuuttaa, että

SÄHKÖKÄYTTÖINENMAALAUSPISTOOLI

89107 (JS-981PQ)

230 V - 110 W

on valmistettu seuraavien standardien mukaisesti

EN55014-2:1997+A1+A2

EN55014-1:2006+A

EN61000-3-2:2006+A1+A2

EN61000-3-3:2008

EN60745-1:2009+A11

EN50580:2012

ja täyttää seuraavien direktiivien määräykset

2006/95/ETY Pienjännitedirektiivi

2004/108/ETY EMC-direktiivi

15

Stefan Schou

Tiedot vaarallisuudesta ympäristölle

HP Schou A/S pyrkii valmistamaan ympäristöystävällisia sähkö- ja elektroniikkatuotteita ja haluaa edistää ympäristölle haitallisten jätteiden turvallista hävittämistä.

Terveellisellä ympäristöllä on suuri merkitys meille kaikille. Sen vuoksi olemme asettaneet tavoitteeksemme seurata tiukasti EU:n ympäristöaloitteita turvaamalla sellaisten sähkölaitteiden asianmukaisen keräyksen, käsittelyn, kierrätyksen ja hävittämisen, jotka voivat muutoin olla vahingollisia ympäristölle. Tämä tarkoittaa myös sitä, että tuotteemme eivät sisällä seuraavia kemikaaleja ja aineita:

• Lyijy
• Elohopea
• Kadmium
• Kuusiarvoinen kromi
• PBB (polybromatut bifenylylit) (palonestoaineita)
• PBDE (polybromatut difenyylieetterit) (palonestoaineita)

HP Værktøj A/S on ylpeä tukiessaan EU n ympäristöaloitteita puhtaamman ympäristön edistämiseksi, ja vakuutamme täten, että tuotteemme täyttävät sekä WEEE-direktiivin (2012/19/EY) että RoHS-direktiivin (2011/65/EY) vaatimukset.

Myös sinä tuotteiden käyttäjänä voit omalta osaltasi suojella ympäristöä noudattamalla voimassa olevia ympäristömääräyksiä ja toimittamalla vanhat sähkölaitteet paikalliseen sähkö- ja elektroniikkaromun kierrätyspisteeseen. Jos laite sisältää paristoja, muista poistaa ne ennen laitteen hävittämistä.

Valmistettu Kiinassa

6615

EU-maahantuoja

HP Schou A/S

6000 Kolding

Ianska

© 2015 HP Schou A/S

Kaikki oikeudet pidätetään. Tämän käyttöohjeen sisältöä ei saa kopioida millään tavalla kokonaan eikä osittain sähköisillä tai mekaanisilla apuvälineillä, kuten kopioimalla tai nauhoittamalla, kääntämällä tai tallentamalla tietoja tallennus- tai tietokantajärjestelmään ilman HP Schou A/S:n kirjallista suostumusta.
