89107 - Malesprøyte Power Craft - Gratis bruksanvisning og manual

Produkttype	Malingsprøytepistol
Merke	Power Craft
Modell	89107
Strømkilde	Elektrisk (230 V, 50 Hz)
Strømforbruk	600 W
Malingskapasitet	1000 ml
Maks viskositet	50 DIN-s
Sprøytemønster	Justerbar: horisontal, vertikal, sirkulær
Dysestørrelse	2,5 mm
Strømningshastighet	Justerbar, opptil 500 ml/min
Mål (L x B x H)	25 x 12 x 30 cm
Vekt	1,5 kg
Materiale	Plastkropp, messingdyse
Hovedfunksjoner	Malingsprøyting for vegger, møbler, gjerder
Rengjøring	Demonter og rengjør med løsemiddel etter bruk
Sikkerhetsfunksjoner	Overbelastningsvern, dobbel isolasjon
Reservedeler	Dyse, nål, kopp, filter (tilgjengelig)
Reparerbarhet	Brukerservicerbart med vanlige verktøy
Språk i bruksanvisning	Engelsk, tysk, fransk, osv. (PDF)

Ofte stilte spørsmål - 89107 Power Craft

Hvilken type maling kan jeg bruke med denne sprøytepistolen?

Du kan bruke vannbasert maling, lateks, akryl, lakker og beis. Fortynn alltid malingen til anbefalt viskositet (ca. 50 DIN-s) for best resultat.

Hvordan rengjør jeg sprøytepistolen etter bruk?

Demonter pistolen, fjern koppen, og skyll med passende løsemiddel (vann for vannbasert maling, mineralsprit for oljebasert). Rengjør dysen og nålen med en børste.

Hvorfor er sprøytemønsteret ujevnt?

Sjekk om dysen er tett eller malingen er for tykk. Rengjør dysen og fortynn malingen. Juster også lufttrykket og strømningskontrollen.

Kan jeg justere sprøytemønsteret?

Ja, sprøytepistolen har en justerbar dyse som lar deg velge horisontalt, vertikalt eller sirkulært mønster. Drei dyseringen for å endre.

Hva er maksimal malingskapasitet?

Malingskoppen rommer opptil 1000 ml. Ikke overfyll; hold koppen minst en tredjedel full for jevn strømning.

Er denne sprøytepistolen egnet for utendørs bruk?

Ja, den kan brukes utendørs, men beskytt den mot regn og ekstrem varme. Bruk et jordet støpsel og unngå spraying i nærheten av åpen ild.

Hvordan bytter jeg dysen?

Skru av festemutteren, fjern den gamle dysen, og sett inn den nye. Forsikre deg om at nålen og dysen er riktig justert før du strammer til.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk åndedrettsvern, vernebriller og hansker. Arbeid i et godt ventilert område. Koble fra strømmen når du rengjør eller vedlikeholder pistolen.

Kan jeg bruke pistolen til å spraye billakk?

Ja, men billakk er tykkere. Du må kanskje fortynne dem betydelig og bruke en større dyse. Rengjør umiddelbart etter bruk for å unngå tilstopping.

Hvor kan jeg finne reservedeler?

Reservedeler som dyser, nåler, pakninger og malingskopper er tilgjengelige fra Power Craft-forhandlere eller på nett. Bruk alltid originale deler for best ytelse.

BRUKSANVISNING 89107 Power Craft

Rengøring og vedligehold

Afmonter opsugningsrøret og fi lteret, og rengør delene med vand eller fortynder.

Overensstemmelseserklæring

Vi erklærer hermed, at

EL-MALERPISTOL

89107 (JS-981PQ)

230 V - 110 W

HP Schou A/S er stolte over at støtte EU's miljøinitiativer for at bidrage til e renere miljø og erklærer hermed at vores produkter overholder både WEEE-direktivet (2012/19/EF) og RoHS-direktivet (2011/65/ EF).

I noen tilfeller fi nner du symbole på emballasjen, på maskinen eller i dokumentasjonen som følger med. Betydningen av disse er forklart nedenfor.

Bruksanvisning

Les bruksanvisningen nøye tør bruk, og ta vare på den for senere bruk.

For at du skal få mest mulig glede av den nye elektriske malingssprøyten, bør du lese denne bruksanvisningen og de vedlagte sikkerhetsforskriftene før du begynner å pruke den. Vi anbefaler deg også å ta vare på bruksanvisningen hvis du skulle få behov for å lese om malingssprøytens funksjoner senere.

Tekniske spesifi kasjone

Spenning/frekvens: 230 V \~ 50 Hz

Effekt: 110 W

3eholderkapasitet: 800 ml

Maks. viskositet: 60 din/sek

Vlaks. mengde: 0,32 l/min

Dyse: ∅ 0,8 mm

Vled 2 meter ledning, viskositetsmålebeger, 'engjøringsnål, 2 ventiler, reservedyse og skrunøkkel

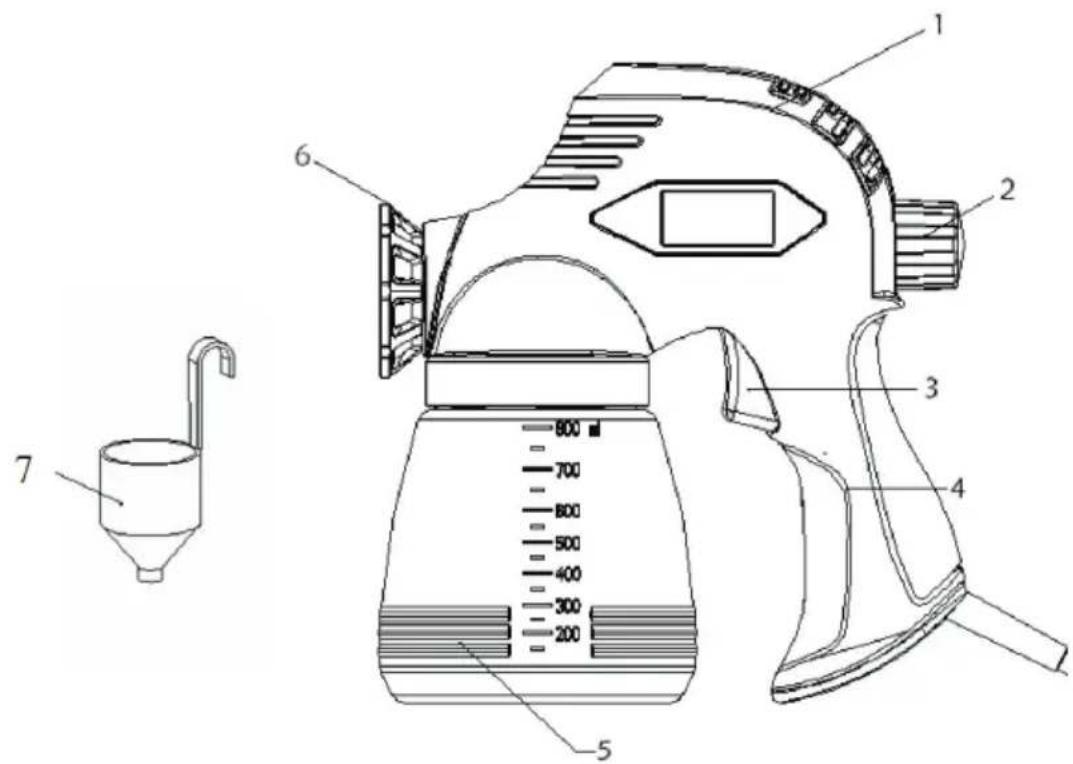

Malingssprøytens deler

1. Hus
2. Regulator
3. Av/på-knapp
4. Håndtak
5. Beholder
6. Dyse
7. Viskositetsmålebeger

Spesielle sikkerhetsregler

Malingssprøyten må ikke brukes av barn og unge under 18 år.

Sprøyt aldri på deg selv, på andre personer eller dyr.

Overhold alle sikkerhetsforskriftene som står på emballasjen til malingen.

Hvis du arbeider innendørs, må du sørge for at damp fra malingen ikke suges inn i malingssprøyten. Sørg for tilstrekkelig ventilasjon

Hvis du arbeider utendørs, må du ta hensyn til vind og vindretning slik at malingen ikke treff er andre steder enn du har tenkt

Koble malingssprøyten fra strømnettet før du fyller opp, monterer eller demonterer beholderen.

Malingssprøyten er ikke beregnet til bruk med strukturmaling, emulsjonsmaling, alkalisk, sur eller lettantennelig maling eller lakk og heller ikke med maling og lakk med for høy eller lav viskositet.

Egnede materialer

Vann- og terpentinbasert maling, lakk og klarlakk, primer, billakk og trebeskyttelse, eventuelt fortynnet til passende viskositet.

Malingens viskositet

Malingen må som oftest fortynnes før den kan brukes med malingssprøyten. Det er sjelden nødvendig fortynning av malingen før bruk står oppgitt på emballasjen. Bruk derfor viskositetsskjemaet nedenfor som utgangspunkt.

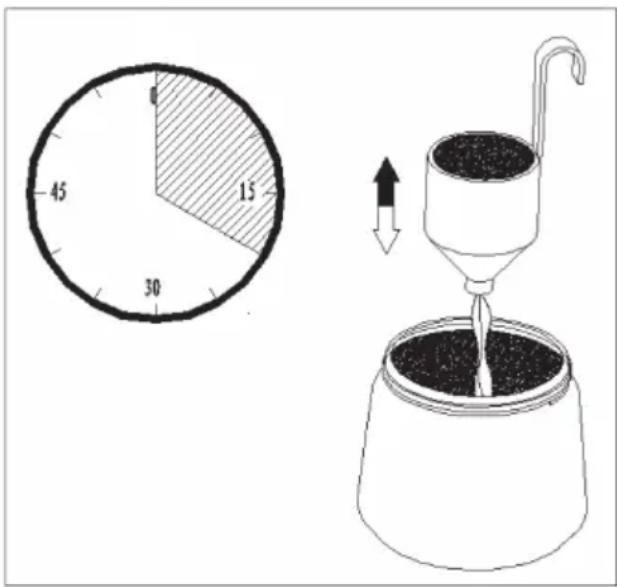

Måling av viskositet

For at malingen skal kunne brukes med malingssprøyten, må den registrerte tiden ligge innenfor intervallet som står i skjemaet.

-Vis malingen bruker kortere eller lengre tid til å renne ut av målebegeret, må du tilføres ner maling henholdsvis mer tynner.

Forberedelser

Resultatet avhenger i høy grad av overfl aten, tilstanden og renheten til arbeidsemnet. Sørg derfor for å klargjøre arbeidsemnet grundig før maling for eksempel ved sliping, avfetting eller engjøring. Spør eventuelt en tagmann til åds.

Prøv malingssprøytens innstilling og nalingsmengde på et stykke papp eller ignende før du begynner å male på selve arbeidsemnet. På denne måten kan du også fi nne den optimale avstanden til arbeidsemnet.

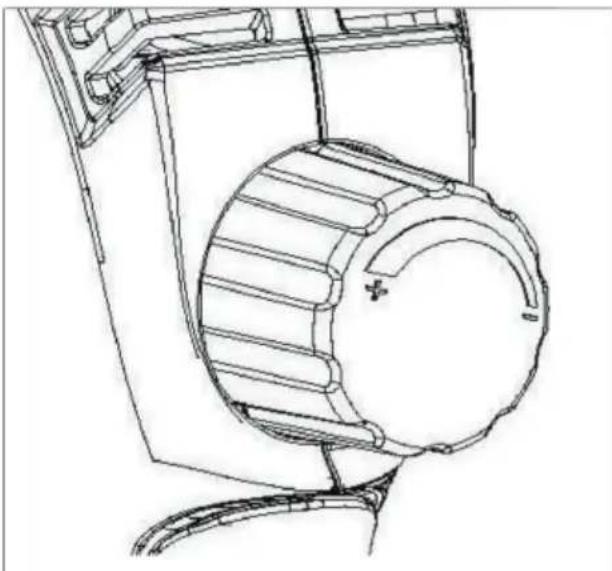

Du kan øke malingsmengden ved å dreie regulatoren (2) mot urviseren, og du kan redusere malingsmengden ved å dreie regulatoren med urviseren.

Trykk inn av/på-knappen (3) for å male.

Hvis du må stoppe arbeidet midlertidig, må du gjenoppta arbeidet snarest mulig slik at malingen ikke tørker rundt dysen.

Hvis det samles opp maling rundt dysen, må du tørke den bort med en klut, eventuelt tilsatt litt vann eller terpentin.

Sprøyteteknikk

Begynn alltid å male rett ved siden av arbeidsemnet slik at startpunktet ikke blir synlig på det ferdige resultatet.

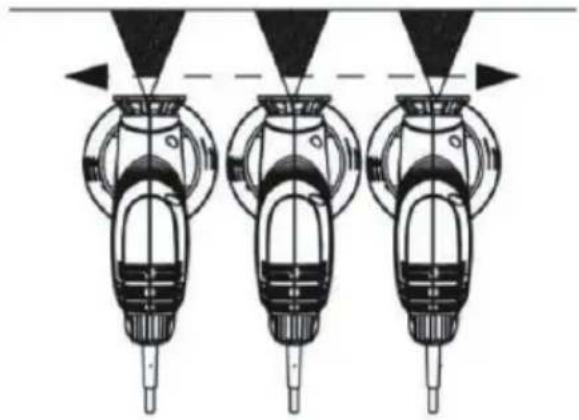

Hold malingssprøyten med en jevn avstand på 25 til 30 cm fra arbeidsemnet, og før den med rolige og jevne bevegelser langs arbeidsemnet.

Ikke sprøytemal fra side til side; det gir ujevn dekning og det fører til at det dannes malingståke foran arbeidsemnet.

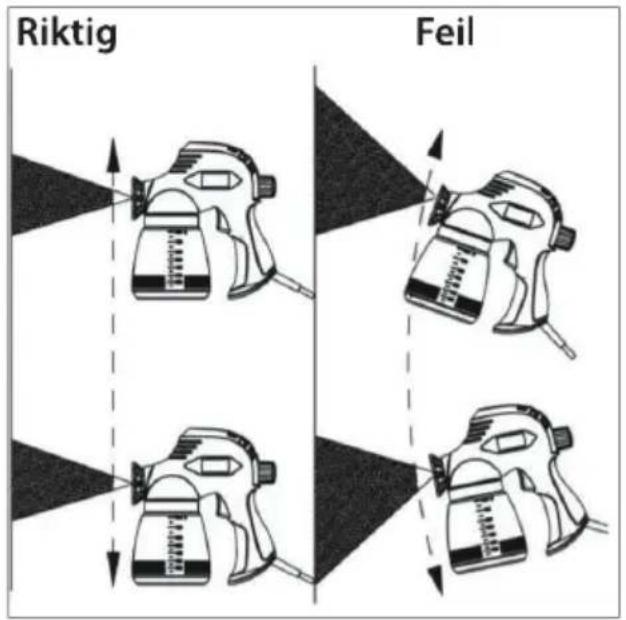

Riktig

Ikke vipp malingssprøyten mer enn maksimalt 45 grader.

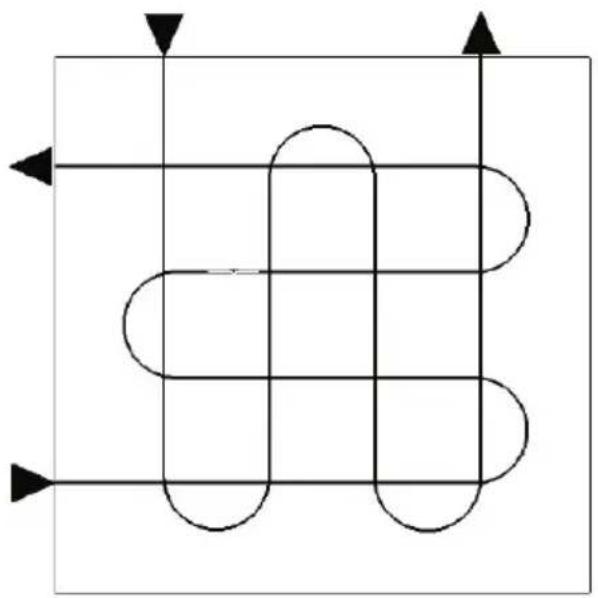

Ved å sprøytemale i det viste mønsteret kan du oppnå et homogent lag maling på arbeidsemnet.

Rengjøring og vedlikehold

Malingssprøyten må alltid rengjøres rett etter bruk, for ellers kan malingen størkne og blokkere malingssprøyten slik at den aldri kan brukes mer!

Hell resten av malingen tilbake i emballasjen.

Fyll rent vann eller terpentin i beholderen, alt etter hva malingen skal fortynnes med. Rengjør beholderen helt.

Fyll rent vann eller terpentin i beholderen, og skru beholderen på malingssprøyten. Slå på malingssprøyten, og sprøyt vannet eller terpintinen ut i en egnet beholder. Gjenta til det kommer helt klart vann eller terpentin ut av dysen.

Demonter oppsugingsrøret og fi Iteret og rengjør delene med vann eller fortynningsmiddel.

Drypp noen få dråper syrefri olje ned i hullet til oppsugingsrøret for å smøre stempelet og sylinderen.

Demonter dysen (a), dysebeskytteren (b), ventilen (c), sylinderen (d), fj æren (e) og stempelet (f), og rengjør delene grundig med en myk børste og litt vann eller terpentin.

Monter delene igjen.

Rester av maling, terpentin og lignende må avfallshåndteres i henhold til reglene som gjelder i kommunen der du bor.

Servicesenter

Merk: Ved henvendelser om produktet, skal modellnummeret alltid oppgis.

• Reklamasjoner
• Reservedeler
• Returvarer
• Garantivarer
• Äpent hverdager kl. 08.00-16.00
  • Tlf.: [phone]
  • E-post: [e-mail]

Samsvarserklæring

Vi erklærer herved at

MALINGSSPR∅YTE

89107 (JS-981PQ)

230 V - 110 W

er produsert i samsvar med følgende standarder eller normative dokumenter:

EN55014-2:1997+A1+A2

EN55014-1:2006+A1

EN61000-3-2:2006+A1+A2

EN61000-3-3:2008

EN60745-1:2009+A11

EN50580:2012

i henhold til bestemmelsene i direktivene

2006/95/E∅F Lavspenningsdirektivet

2004/108/EØF EMC-direktivet

15

Stefan Schou

HP Schou A/S streber etter å fremstille miljøvennlige elektriske og elektroniske produkter, og vi ønsker å medvirke til trygg behandling av avfallsstoff er som kan være skadelige for miljøet.

Et sunt miljø er betydningsfullt for alle, og vi har derfor satt oss som mål å overholde kravene i EUs initiativer på dette området, slik at vi sikrer en forsvarlig innsamling, behandling, gjenvinning og kassering av elektronisk utstyr som ellers kan være skadelig for miljøet. Dette innebærer også at produktene våre ikke inneholder noen av følgende kjemikalier og stoff er:

• bly
• kvikksølv
• kadmium
• heksavalent krom
• PBB (polybromerte bifenyler) (tl ammehemmer
• PBDE (polybromerte difenyletere) (fl ammehemmer

HP Schou A/S er stolt av å støtte EUs miljøinitiativer og bidra til et renere miljø. Vi erklærer med dette at produktene våre overholder både WEEE-direktivet (2012/19/EF) og ROHS-direktivet (2011/65/EF).

Du kan som forbruker også være med på å verne om miljøet ved å følge de gjeldende miljøreglene og levere gammelt elektrisk og elektronisk utstyr på en gjenbruksstasjon i nærheten av der du bor. Husk å ta ut eventuelle batterier før du kasserer produktet.

^2 rodusert i Kina

5615

EU-importør:

-IP Schou A/S

DK-6000 Kolding

Danmark

© 2015 HP Schou A/S

Alle rettigheter forbeholdes. Innholdet i denne bruksanvisningen må ikke gjengis, verken helt eller delvis, på noen måte ved hjelp av elektroniske eller mekaniske njelpemidler, inkludert fotokopiering eller opptak, översettes eller lagres i et informasjonslagrings- og informasjonshentingssystem uten skriftlig tillatelse fra HP Schou A/S.
