BRUKSANVISNING 50482 Power Craft

Alle rettigheter forbeholdes. Innholdet i denne bruksanvisningen må ikke gjengis, verken helt eller delvis, på noen måte ved hjelp av elektroniske eller mekaniske hjelpemidler, inkludert foto-kopiering eller opptak, oversettes eller lagres i et informasjonslagrings- og informasjonshentings-system uten skriftlig tillatelse fra HP Værktøj A/S.

Transport og opbevaring

For at du skal få mest mulig glede av den nye vedkløyveren din, bør du lese denne bruksanvisningen og de vedlagte sikkerhetsforskriftene før du begynner å bruke vedkløyveren. Vi anbefaler også at du tar vare på bruksanvisningen i tilfelle du skulle få behov for å lese informasjonen om vedkløyverens funksjoner om igjen senere.

Tekniske data

Modell 50452

Spenning/frekvens 230 V - 50 Hz

Effekt 1500 W

Maks. størrelse på 2-25 cm ∅

veden som skal kløyves 37 cm lengde

Sylindervandring 31 cm

Sylinder ∅ 55 mm

Motorhastighet 2950 o/min

Modell 50482

Spenning/frekvens 230 V - 50 Hz

Effekt 1500 W

Maks. størrelse på 2-25 cm ∅

veden som skal kløyves 52 cm lengde

Sylindervandring 46 cm

Sylinder ∅ 55 mm

Motorhastighet 2950 o/min

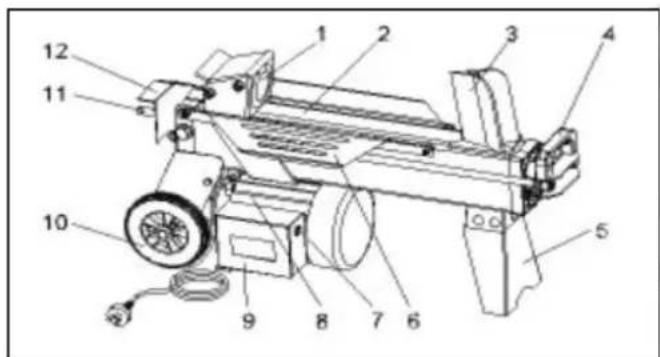

Vedkløyverens deler

Spesifikke sikkerhetsforskrifter

Vedkløyveren skal plasseres på et plant, stabilt og fast underlag, aldri på et glatt eller vått underlag.

Ikke bruk skjøteledning lengre enn 10 meter eller med en leder under 2,5 mm2.

Røyking og bruk av åpen ild er forbudt når vedkløyveren er i bruk eller ved fylling av olje.

Ikke prøv å kløyve ved som inneholder spiker, stålwire eller lignende.

Ikke prøv å kløyve to vedstykker oppå eller etter hverandre på én gang.

Hold avstand til vedløyverens bevegelige deler og kile under bruk.

Ikke før hendene eller fingrene inn i de sprekkene som dannes i veden under kløyving. De kan lukke

BRUKSANVISNING

seg og klemme eller knuse fingrene dine.

Skruen til justering av hydraulisk

maksimumstrykk er forseglet og må under ingen omstendigheter justeres av andre enn en autorisert reparatør.

Ikke forlat vedkløyveren när den er i gang eller er påslått.

Brukt hydraulikkolje og brukte oljefiltre skal bortskaffes korrekt i henhold til de regler som gjelder i din kommune. Ikke hell oljen i avløpssystemet, vannårer eller ut på bakken.

Montering av vedkløyveren

Monter støttebenet (5) på vedkløyveren ved hjelp av de medfølgende skruene.

Klargjøring av vedkløyveren

Før du starter vedkløyveren, skal lufteskruen (13) løsnes et par omdreininger, slik at luften kan passere fritt inn og ut av oljetanken.

Det skal være fri luftgjennomstrømning gjennom skruehullet så lenge vedkløyveren er i bruk. Hvis systemet ikke luftes ut, kan det ødelegge de hydrauliske pakningene.

Vedkløyveren kan brukes ved omgivelsestemperaturer mellom 5 og 40 °C og ved en luftfuktighet under 50 % ved 40 °C.

Hver gang du tar vedkløyveren i bruk, skal du først kontrollere at det ikke er lekkasjer i de hydrauliske pakningene, slangene og koblingene.

Kontroller oljenivået i hydraulikkoljetanken.

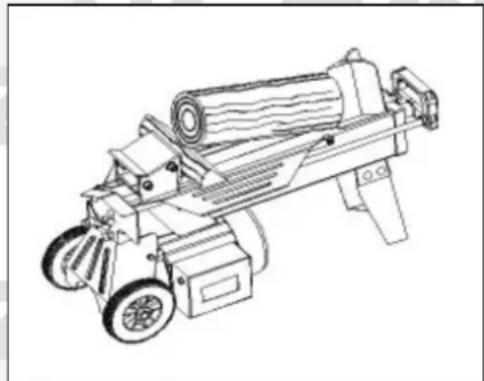

Plasser vedskiven som skal kløyves, sikkert på arbeidsbordet (2). Vedskiven skal ligge vannrett. Ikke prøv å kløyve veden i en skrå vinkel, og kløyv alltid veden langs årene, aldri på tvers av dem.

Alle sidegreiner skal kappes av før kløyving.

Ikke prøv å kløyve ferskt tre. Det spaltes ikke så lett, og kilen setter seg lettere fast i ferskt enn i tørt tre.

Trykk på utløseren på det hydrauliske styrehåndtaket (11) og utløs håndtaket samtidig som du holder startknappen (7) inne. Skyveren (1) fører veden frem mot kilen som kløyver veden.

Hvis skyveren sitter fast i mer enn 5 sekunder under fremføringen, skal du avbryte kløyvingen.

Snu ev. veden og prøv å kløyve den fra en annen vinkel. Hvis dette heller ikke lykkes, er veden for hard og kan ikke kløyves med denne vedkløyveren.

Slipp styrehåndtaket eller knappen for å stanse skyveren. Slipp begge for å føre skyveren tilbake til utgangsposisjonen.

Hvis veden sitter fast i kilen, skal du først la skyveren gå helt tilbake til utgangsposisjonen.

Plasser deretter et kileformet stykke tre foran skyveren og før den fremover, slik at den fastklemte vedskiven føres over skyveren (se illustrasjonen).

Gjenta prosedyren med brattere kiler helt til veden er helt fri fra kilen. Forsøk aldri å slå veden løs med en slegge eller lignende. Det kan føre til personskader og skader på vedløyveren.

BRUKSANVISNING

Vedlikehold

Skifte hydraulikkolje:

Hydraulikkoljen skal erstattes av ren hydraulikkolje hver 150. driftstime. (Se illustrasjonen.)

• Trekk støpselet ut av stikkontakten.
• Løsne tappepluggen (14) og hev vedkløyveren i motorenden, slik at oljen kan renne ut i en egnet beholder.
• Løft vedkløyveren i håndtakenden, fyll ny olje og stram tappepluggen. Kontroller oljenivået ved hjelp av peilepinnen.

Sliping av kilen:

Kilen til vedkløyveren er fremstilt av spesialbehandlet, forsterket stål. Etter lang tids bruk eller ved behov kan kilen slipes ved å fjerne eventuelle hakk eller flate områder fra eggen med en metallfil. Husk alltid å bryte strømtilførselen til vedkløyveren før sliping!

Transport og oppbevaring

Vedkløyveren kan transporteres og oppbevares ved temperaturer mellom -25 og 55 °C.

Før vedkløyveren flyttes, må du huske å stramme lufteskruen og tappepluggen, slik at det ikke lekker olje.

Vedkløyveren kan transporteres på hjulene (10) ved å ta tak i transporthåndtaket (4) og løfte vedkløyveren forsiktig. Vær oppmerksom på at vedkløyveren er svært tung!

Hvis vedkløyveren skal løftes med vinsj e.l. må løftestroppene legges rundt selve vedkløyveren. Den må aldri løftes fra bakken etter transporthåndtaket.

Rengjøring

Bryt strømtilførselen til vedkløyveren før rengjøring.

Bryteren må alltid være ren, tørr og fri for olje og fett.

Tørk av vedkløyverens flater med en fuktig klut ev. tilsatt litt rengjøringsmiddel. Ikke bruk sterke, slipende eller etsende rengjøringsmidler på vedkløyveren, da disse kan skade delene. Olje og fett kan fjernes med rensebensin e.l.

Feilsøking

Problem Sannsynlig årsak Forslag til løsning
Motoren starter ikke. Ingen strøm. Skjøteledningen er defekt.Feil forsyningsspenning.Feil på bryteren eller kondensatoren.		Kontroller sikringen.Undersøk skjøteledningen og skift om nødvendig.Kontroller forsyningsspenningen.La en elektriker kontrollere vedkløyveren.
Vedkløyveren fungerer, men med unormal vibrasjon eller støy.	Oljenivået i hydraulikkoljetanken er for lavt.Det er for mye luft i det hydrauliske systemet.	Kontroller oljenivået og fyll ev. hydraulikkolje.Luft ut det hydrauliske systemet.
Det lekker olje fra vedkløyverens sylinder eller andre deler.	Det er for mye luft i det hydrauliske systemet.Lufteskruen ble ikke strammet før vedkløyveren ble flyttet.Oljepluggen er ikke strammet.Ventilene og/eller pakningene er slitt.	Luft ut det hydrauliske systemet.Stram lufteskruen.Stram tappepluggen.Kontakt forhandleren.

BRUKSANVISNING

Introduktion

Montering av vedklyvaren

Byte av hydraulolja:

Hydrauloljan ska bytas ut mot ren hydraulolja efter var 150:e drifttimme. (Se illustrationen.)

Du kan bidra til å verne om miljøet! Følg lokale miljøforskrifter: Lever defekt elektrisk utstyr til mottaksstasjon for spesialavfall.

Miljöupplysningar

98/37/E∅F: Maskindirektivet med tillegg og rettelser.

06/95/E∅F: Lavspenningsdirektivet.

89/336/E∅F: EMC-direktivet + (rettelser 93/68/EEC)
