BRUKSANVISNING 78105 Power Craft

Rotationsretning: med uret (set ovenfra)

Kontrollér, at der ikke er løse bolte, møtrikker og fittings.

Rengøring og vedligehold

Luftfilter:

For at du skal få mest mulig glede av den nye gresstrimmeren, bør du lese denne bruksanvisningen og de vedlagte sikkerhetsforskriftene før du begynner å bruke gresstrimmeren. Vi anbefaler også at du tar vare på bruksanvisningen, slik at den er tilgjengelig hvis du skulle få behov for å lese informasjonen om gresstrimmerens funksjoner om igjen senere.

Tekniske data

Motorhastighet: 9000 o/min

Tomgangshastighet: 3000 o/min ± 150

Vibrasjon ved håndtak: ≤ 15 m/s2

Lydtrykk: ≤ 102 dB(A)

Lydeffekt: ≤ 120 dB(A)

Trimmertråd: 1,8 mm diameter nylonvaier

Maks. skjærebredde: 38 cm

Rotasjonsretning: med urviseren (sett ovenfra)

Vekt uten drivstoff: 5 kg

Motor: luftkjølt 2-takts vertikal bensinmotor med stempelventil

Slagvolum: 24,8 cm3

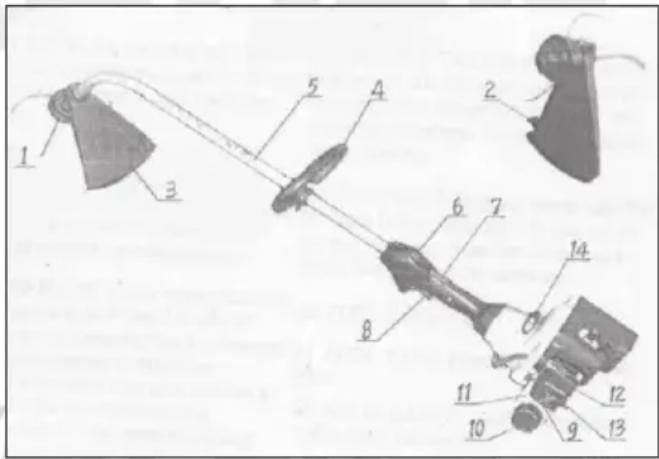

1. Trimmerhode
2. Skjæreblad
3. Avskjerming
4. Håndtak
5. Stang
6. Bryter

7. Sikkerhetsbryter

8. ∅vre håndtak med gasspak

9. Manuell bensinpumpe
10. Tanklokk
11. Drivstofftank
12. Luftfilterdeksel
13. Choke
14. Starthåndtak

Spesifikke sikkerhetsforskrifter

Bruk alltid vernebriller, arbeidsbukse og vernesko når du bruker gresstrimmeren, slik at du beskytter øyne, føtter og ben mot gjenstander som kan bli slynget ut av den roterende trimmerträden.

Ikke la andre personer eller dyr komme nærmere gresstrimmeren enn 15 meter när den er i bruk. Hvis dette ikke kan unngås, skal du bruke gresstrimmeren på nedsatt effekt for å minske risikoen for skader hvis eventuelle gjenstander i gresset blir slynget ut av den roterende trimmerträden.

Bruk alltid håndtakene og en godkjent skulderreim när du bruker gresstrimmeren.

Røyking og bruk av åpen ild er forbudt ved blanding eller påfylling av drivstoff. Stans motoren og la den avkjøles helt før du fyller på drivstoff.

Sørg for tilstrekkelig ventilasjon når du blander og fyller på drivstoff.

Drivstoffet skal oppbevares utilgjengelig for barn og i en tydelig merket og godkjent beholder.

BRUKSANVISNING

Tørk av ev. overflødig drivstoff eller drivstoffsøl på utsiden av motoren før du starter motoren.

Fyll aldri drivstofftanken helt, fordi drivstoffet utvider seg när motoren blir varm.

Gresstrimmeren skal oppbevares på avstand fra antenningskilder, fordi drivstoffet eller drivstoffdampen kan antennes.

Skru aldri av tanklokket mens motoren går.

Gresstrimmeren skal bare brukes utendørs.

Slå alltid av motoren før du gjør justeringer på gresstrimmeren eller motoren.

Fjern alle gjenstander fra gresset som skal trimmes, før du starter, slik at gjenstandene ikke blir slynget ut av trimmerträden. Trimmerhodets levetid forkortes hvis det treffer stein eller lignende.

Motorens deler blir varme under bruk. Unngå å ta på delene, og ikke la gresstrimmeren ligge på lettantennelig materiale (tørt gress, visne blader osv.) när motoren er varm.

Husk alltid å avhende drivstoff, oljerester og utslitte filtre i henhold til de reglene som gjelder i kommunen der du bor.

Montere gresstrimmeren

Løsne justeringsskruen på håndtaket (4) og plasser håndtaket slik at det sitter på oversiden av stangen (5), ca. 20 cm nedenfor det øvre håndtaket.

Monter avskjermingen (3) på beslaget i bunnen av stangen, og fest den med en skrue, spennskive og mutter.

Monter stangen ved å trykke inn utløserknappen mens du skyver den nederste delen av stangen inn i den øverste. Juster stangen til ønsket lengde, slipp utløserknappen og stram låsehåndtaket ved å dreie det med urviseren.

Bruk

Fylle på drivstoff:

Motoren skal kjøre på en blanding av blyfri bensin og totaktsolje med blandingsforholdet 40 : 1.

Rist drivstoffbeholderen før påfylling. Det blandede drivstoffet kan ha skilt seg ved lengre tids oppbevaring. Ikke bruk blandet drivstoff som har stått i mer enn en måned.

Skru tanklokket (10) av drivstofftanken (11), og fyll på drivstoff. Skru tanklokket på igjen, og kontroller at det ikke kan løsne under bruk.

BRUKSANVISNING

Ettersyn før hver bruk:

Sett bryteren (6) i posisjonen Start (lengst vekk fra sikkerhetsbryteren (7)).

Trykk forsiktig 5–10 ganger på den manuelle bensinpumpen (9) til den har pumpet drivstoff frem til motoren.

Trekk chokehändtaket (13) helt opp for å slå av choken.

Trekk starchändtaket (14) helt ut gjentatte ganger slik at motoren starter, men går i stå. Ikke la starchändtaket slå inn mot motoren. Det kan resultere i skader på motoren.

Trykk chokehåndtaket inn, og trekk i starthåndtaket igjen til motoren starter. Hvis du beveger for mye på chokehåndtaket, drukner motoren og den blir vanskelig å starte.

La motoren varme opp et par minutter før bruk.

Sett sikkerhetsbryteren i posisjonen Start. Ikke bruk choken.

Trekk i starchåndtaket til motoren starter.

Hvis tanken har blitt kjørt tom, skal du la motoren avkjøles, fylle på drivstoff og bruke fremgangsmåten for å starte motoren när den er kald.

Bruk:

Ta tak rundt det øvre håndtaket slik at du trykker sikkerhetsbryteren (7) inn med håndflaten. Trykk gasspaken (8) inn slik at trimmerhodet (1) roterer.

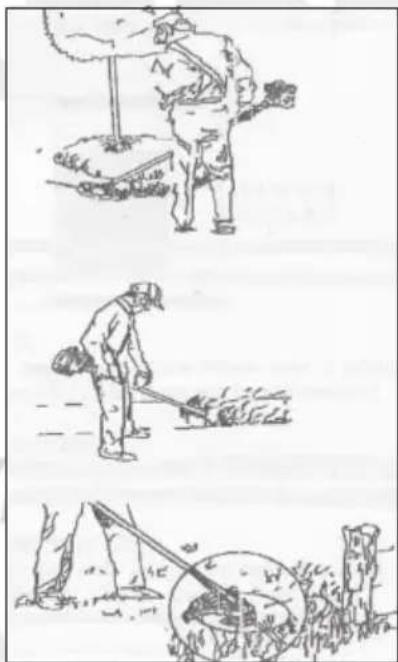

Vipp ev. gresstrimmeren litt bakover ved bruk slik at eventuelle gjenstander i gresset slynges vekk fra deg.

Vær forsiktig når du trimmer tett inntil murer eller andre hindringer. Gjenstander i gresset kan sprette tilbake mot muren og bli slynget tilbake mot deg. Trim fra siden, aldri rett forfra.

Unngå å trimme for tett inntil trådgjerder o.l., fordi det kan føre til at trimmertråden blir klippet over.

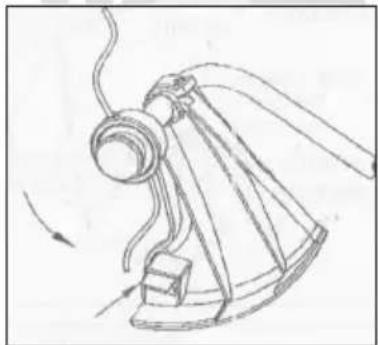

Hvis trimmerhodet trykkes mot jorden mens det roterer, føres det frem mer trimmertråd. Eventuell overflödig trimmertråd blir kuttet av skjærebladet under avskjermingen (3).

Sett bryteren i posisjonen Stop (= stopp) (nærmest sikkerhetsbryteren). Motoren skal slås av før du transporterer gresstrimmeren mellom forskjellige arbeidsområder.

Følg anvisningene for vedlikehold i avsnittet Rengjøring og vedlikehold.

Oppbevaring

Tøm drivstofftanken og start motoren for å fjerne alt drivstoffet i motoren.

Ta ut tennpluggen når motoren er kjørt tørr og er avkjølt. Hell litt motorolje i tennplugghullet, og sett tennpluggen i igjen.

Rengjør gresstrimmeren, og oppbevar den på et rent, tørt og støvfritt sted.

Rengjøring og vedlikehold

Luftfilter:

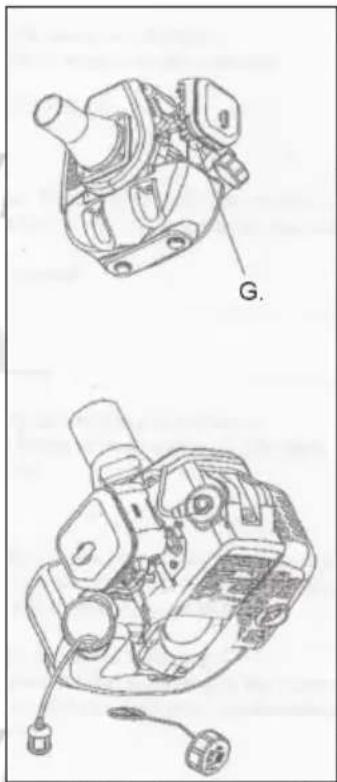

Luftfilteret skal rengjøres med jevne mellomrom. Demonter filterdekslet (12) ved å løsne festet (G). Filterelementet rengjøres ved å vaske det i varmt vann tilsatt litt rengjøringsmiddel. La filterelementet tørke helt før du monterer det igjen. Tørk av innsiden av filterdekslet med en fuktig klut.

Hvis tennpluggen er tilsmusset, må den skiftes. Ta aldri tennpluggen ut av motoren hvis motoren er varm. Gjengene kan bli skadet.

Rengjøring:

Tørk av gresstrimmerens deler med en fuktig klut. Smør de bevegelige delene med smøreolje.

BRUKSANVISNING

Feilsøking

Problem	Årsak	Løsning
Motoren starter ikke 1.	Drivstofftanken er tomDrivstofffilteret er tettDet er smuss eller vann i drivstoffetDet er for mye drivstoff i sylinderenDrivstoffet er blandet feilTennpluggen er tilsmussetTennpluggen er defektTennpluggen sitter løstMotoren eller det elektriske systemet er defekt	Fyll på drivstoffRengjør drivstofffilteretTøm drivstofftanken, og fyll på rent drivstoffDemonter tennpluggen, tøm sylinderen og la den tørkeTøm drivstofftanken, og fyll på riktig blandet drivstoffRengjør eller skift tennpluggenSkift tennpluggenStram tennpluggen og tennplugghettenFå gresstrimmeren kontrollert og ev. reparert av en fagperson
Motoren kobler ut under akselerasjon	Drivstofffilteret er tettDrivstoffsystemet er defekt	Rengjør drivstofffilteretFå drivstofffilteret kontrollert og ev. reparert av en fagperson
Eksosen er tynn og forgasseren hakker	Lyddemperen er tettet av oljeavleiringer Fjern oljeavleiringene
Motoren lekker Det er tett i samleflaten mellom sylinderen og veivhuset	Få motoren kontrollert og reparert av en fagperson
Det kommer bankelyder fra motoren	Stempelet, stempelringen, sylinderen, stempelpinnen eller veivakselhuset er defektDrivstoffets oktantall er feil	Få motoren kontrollert og reparert av en fagpersonBruk blyfri bensin med korrekt oktantall i drivstoffet
Motoren går i stå 1. Det er vann i drivstoffetTennpluggen eller tennspolen er feil innstiltDet er tomt for drivstoffTennpluggen er tilsmusset	Tøm drivstofftanken, og fyll på rent drivstoffFå motoren justert av en fagpersonFyll på drivstoffRengjør eller skift tennpluggen

BRUKSANVISNING

Introduktion

Start av kall motor:

Start av varm motor:

98/37/E∅F: Maskindirektivet med tillegg og rettelser.

73/23/E∅F: Lavspenningsdirektivet.

89/336/E∅F: EMC-direktivet + ( rettelser 93/68/EEC)
