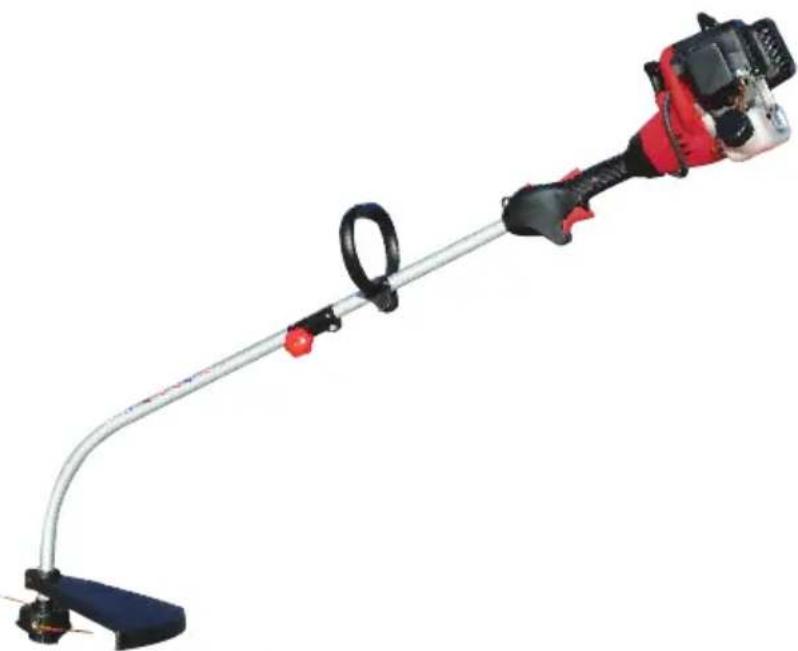

KÄYTTÖOHJE 78105 Power Craft

Valmistettu Kiinan kansantasavallassa

6001 - Ningbo Spark, Ningbo

Yhteisön tuoja

H.P. Værktøj A/S

DK-7080 Børkop

Tanska

Tankkapacitet: 500 ml

Græstrimmerens dele

Tankkapasitet: 500 ml

Gresstrimmerens deler

Saat ruohotrimmeristä suurimman hyödyn, kun luet käyttöohjeen ja turvallisuusohjeet läpi ennen ruohotrimmerin käyttöönottoa. Säilytä tämä käyttöohje, jotta voit tarvittaessa palauttaa mieleesi ruohotrimmerin toiminnot.

Tekniset tiedot

Moottorin kierrosluku:9 000 kierrosta minuutissa Nopeus tyhjäkäynnillä: 3 000 ± 150 kierrosta minuutissa

Kahvan tärinä: ≤ 15 m/s2

Äänenpaine: ≤ 102 dB(A)

Äänen voimakkuus: ≤ 120 dB(A)

Leikkuulanka:nailonlanka, halkaisijaltaan 1,8 mm

Enimmäisleikkausleveys: 38 cm

Pyörimissuunta: myötäpäivään (ylhäältä katsoen)

Paino ilman polttoainetta: 5 kg

Moottori: ilmajäähdytteinen, kaksitahtinen, pystysuoraan asennettu, luistiohjattu bensiinimooottori

Iskutilavuus: 24,8 cm3

Teho: 0,75 kW kierrosluvulla 7 500 kierr./min

Sytytys: elektroninen

Käynnistystapa: vetokäynnistys

Polttoaine: lyijytön bensiini, johon sekoitetaan voiteluöljyä (suhteessa 40:1)

Säiliön tilavuus: 500 ml

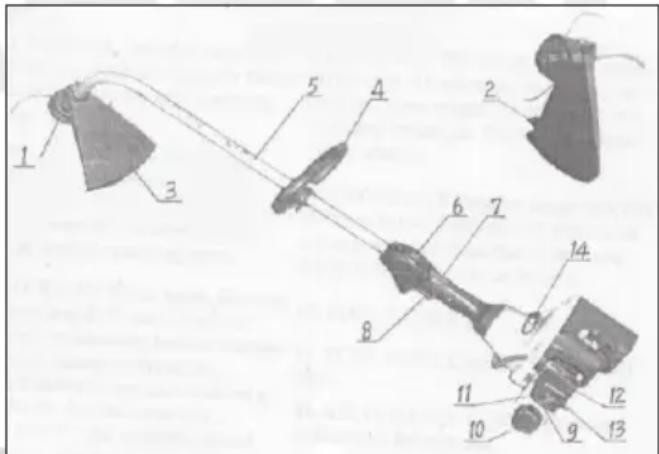

Ruohotrimmerin osat

1. Leikkuupää

2. Katkaisuterä

3. Trimmerin suojus

4. Kahva

5. Tanko

6. Katkaisinpainike

7. Turvakatkaisin

8. Käsikahva ja kaasukahva

9. Käsikäyttöinen bensiinipumppu

10. Polttoainesäiliön kansi
11. Polttoainesäiliö
12. Ilmansuodattimen kansi
13. Ryyppy
14. Käynnistyskahva

Erityisiä turvallisuusohjeita

Käytä aina suojalaseja, työkäsineitä ja turvakenkiä, kun työskentelet ruohotrimmerillä, jotta voit suojata silmät, jalkaterät ja jalat pyörivän leikkuulangan mahdollisesti paiskaamilta esineiltä.

Pidä eläimet tai muut henkilöt vähintään 15 metrin päässä ruohotrimmeristä sen käytön aikana. Jos eläinten tai ihmisten läsnäoloa ei voi välttää, alenna ruohotrimmerin tehoa, jotta pyörivän leikkuulangan ruohosta mahdollisesti paiskaamat esineet eivät aiheuttaisi niin suurta loukkaantumisvaaraa.

Käytä aina kahvoja ja hyväksyttyä olkahihnaa, kun leikkaat ruohoa ruohotrimmerillä.

Älä tupakoi tai sytytä tulta, kun sekoitat polttoainetta tai lisäät sitä ruohotrimmeriin.

Pysäytä moottori ja anna sen jäähtyä kokonaan, ennen kuin lisäät polttoainetta.

Varmista riittävä ilmanvaihto polttoaineen sekoittamisen ja lisäämisen aikana.

Säilytä polttoaine bensiinin säilytykseen tarkoitetussa astiassa, jossa on selvät merkinnät.

KÄYTTÖOHJE

Pidä polttoaineastia lasten ulottumattomissa.

Pyyhi mahdollinen ylimääräinen tai läikkynyt polttoaine moottorin ulkopinnalta ennen moottorin käynnistystä.

Älä koskaan täytä polttoainesäiliötä kokonaan, koska polttoaine laajenee moottorin lämmetessä.

Säilytä ruohotrimmeri riittävän kaukana syttymisvaaran aiheuttavista kohteista, koska polttoaine tai polttoainehöyryt saattavat muutoin syttyä.

Älä koskaan poista polttoainesäiliön kantta, kun moottori on käynnissä.

Ruohotrimmeriä saa käyttää ainoastaan ulkona.

Sammuta moottori aina, ennen kuin säädät ruohotrimmeriä tai moottoria.

Poista leikattavan ruohon joukosta kaikki esineet ennen ruohotrimmerin käynnistystä, jotta leikkuulanka ei paiskaa esineitä ilmaan. Jos leikkuupää osuu kiviin tai muihin esineisiin, sen käyttöikä lyhenee.

Pidä kädet ja sormet riittävän kaukana leikkuupäästä ja leikkuulangasta, kun ruohotrimmeri on käynnissä ja kun moottori on pysäytetty, mutta leikkuulanka vielä liikkuu.

Älä koskaan käytä ruohotrimmeriä, jos katkaisinpainike ei toimi.

Moottorin osat kuumenevat käytössä. Älä koske niihin. Älä jäta ruohotrimmeriä helposti syttyvien materiaalien (kuiva ruoho, kuivuneet lehdet jne.) päälle, kun moottori on lämmin.

Muista aina hävittää polttoaine- ja öljyjäämät sekä vanhat suodattimet paikallisten jätehuoltomääräysten mukaisesti.

Ruohotrimmerin kokoaminen

Löysää kahvan (4) säädintä ja sijoita kahva niin, että se on tangon (5) yläosassa, noin 20 cm:n etäisyydellä kahvasta.

Asenna trimmerin suojus (3) tangon alaosassa olevaan kiinnikkeeseen ja kiinnitä se ruuvilla, kiristyslevyllä ja mutterilla.

Kokoa tanko painamalla vapautuspainike alas samalla, kun työnnät tangon alaosan tangon yläosan sisään. Säädä tanko haluamasi pituiseksi ja vapauta vapautuspainike. Kiristä lukituskahva kiertämällä sitä myötäpäivään.

Käyttö

Polttoaineen lisääminen:

Moottori toimii lyijyttömällä bensiinillä, johon on sekoitettu kaksitahtiöljyä suhteessa 40:1.

Bensiinissä ei saa olla etanolia tai metanolia.

Ravistele polttoainesäiliötä, ennen kuin lisäät polttoainetta ruohotrimmeriin, koska polttoaineseoksen aineosat saattavat erottua seoksesta pitkäaikaisen säilytyksen aikana. Älä käytä polttoaineseosta, jota on säilytetty yli kuukauden.

Irrota polttoainesäiliön kansi (10) ja lisää polttoainesäiliöön (11) polttoainetta. Kiinnitä polttoainesäiliön kansi ja varmista, että se ei pääse

KÄYTTÖOHJE

irtoamaan ruohotrimmerin käytön aikana.

Huolto ennen joka käyttökertaa:

Tarkasta, että kaikki pultit, mutterit ja varusteet on kiristetty kunnolla.

Tarkasta, että ilmansuodatin (12) ei ole likainen, ja vaihda se tarvittaessa.

Tarkasta, että turvakatkaisin (7) toimii.

Tarkasta, että ruohotrimmeristä ei vuoda polttoainetta.

Kylmän moottorin käynnistys:

Aseta katkaisinpainike (6) käynnistysasentoon (Start). Silloin painike on mahdollisimman kaukana turvakatkaisimesta (7).

Paina käsikäyttöistä bensiinipumppua (9) varovasti 5–10 kertaa, kunnes se on pumpannut polttoainetta moottoriin.

Sulje ryyppy vetämällä ryyppykahva (13) kokonaan ylös.

Vedä käynnistyskahva (14) useita kertoja kokonaan ulos niin, että moottori käynnistyy, mutta sammuu. Älä anna käynnistyskahvan iskeytyä moottoria vasten, koska se voi vahingoittaa moottoria.

Paina ryyppykahva sisään ja vedä uudelleen käynnistyskahvasta, kunnes moottori käynnistyy. Jos siirrät ryyppykahvaa liikaa, moottori tukahtuu ja sitä on vaikea käynnistää.

Lämmitä moottoria pari minuuttia ennen käyttöä.

Lämpimän moottorin käynnistys:

Aseta turvakatkaisin käynnistysasentoon (Start). Älä käytä ryyppyä.

Vedä käynnistyskahvasta, kunnes moottori käynnistyy.

Jos polttoainesäiliö on käytetty tyhjäksi, anna moottorin jäähtyä. Lisää sen jälkeen polttoainetta ja käynnistä moottori kylmän moottorin käynnistysohjeiden mukaan.

Käyttö:

Tartu käsikahvaan niin, että painat turvakatkaisimen (7) sisään kämmenellä. Paina kaasukahva (8) sisään niin, että leikkuupää (1) pyörii.

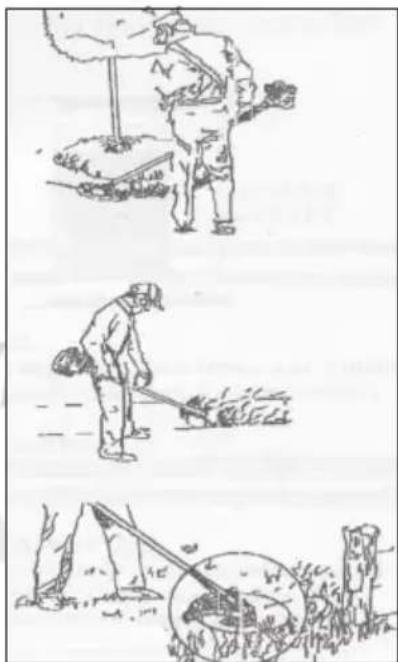

Leikkuulanka pyörii myötäpäivään. Leikkaa ruoho haluamasi pituiseksi siirtämällä ruohotrimmeriä tasaisin liikkein puolelta toiselle.

Käännä ruohotrimmeriä tarvittaessa hieman taaksepäin, jotta ruohossa mahdollisesti olevat esineet eivät paiskaudu päällesi.

Ole varovainen, kun leikkaat ruohoa muurin tai muun esteen lähellä. Ruohossa olevat esineet saattavat kimmota muurista ja paiskautua sinua päin. Leikkaa ruohoa sivulta. Älä koskaan leikkaa ruohoa suoraan edestäpäin.

Älä leikkaa liian lähellä lanka-aitaa tms., koska leikkuulanka saattaa katketa.

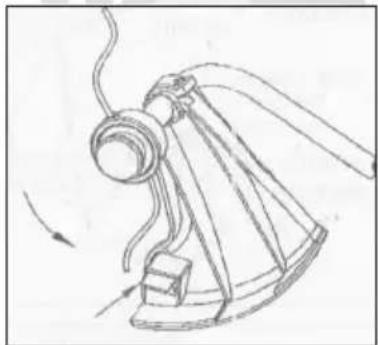

Leikkuulangan syöttö:

Jos painat pyörivää leikkuupäätä maata vasten, leikkuulankaa syöttyy lisää. Trimmerin suojuksen (3) alla oleva katkaisuterä katkaisee mahdollisesti ylimääräisen leikkuulangan.

Aseta katkaisinpainike pysäytysasentoon (Stop). Katkaisinpainike on silloin lähinnä turvakatkaisinta. Sammuta moottori, ennen kuin kuljetat ruohotrimmerin työskentelyalueelta toiselle.

Noudata kunnossapito-ohjeita, jotka on lueteltu kohdassa „Puhdistus ja kunnossapito“.

Säilytys

Tyhjennä polttoainesäiliö. Tyhjennä kaikki polttoaine moottorista käynnistämällä se.

Irrota sytytystulppa, kun moottori on käyttänyt kaiken polttoaineen ja jäähtynyt. Kaada hieman moottoriöljyä sytytystulpan reikään ja aseta sytytystulppa takaisin.

Puhdista ruohotrimmeri ja säilytä se puhtaassa, kuivassa ja pölyttömässä paikassa.

Puhdistus ja kunnossapito

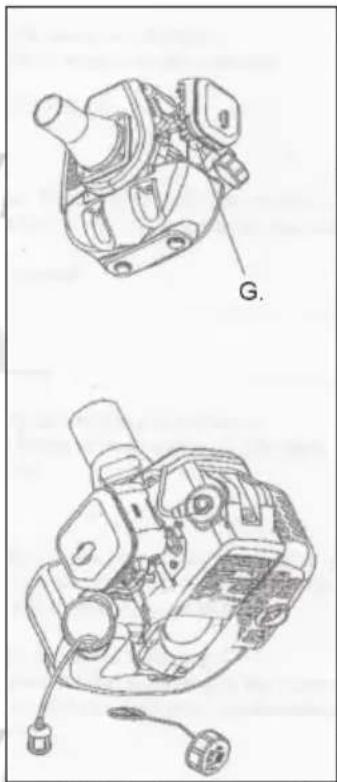

Ilmansuodatin:

Puhdista ilmansuodatin säännöllisesti. Irrota ilmansuodattimen kansi (12) löysäämällä lukitusvipua (G). Puhdista suodatinosa lämpimällä vedellä, johon on lisätty hieman puhdistusainetta. Anna suodatinosan kuivua kokonaan, ennen kuin asennat sen takaisin. Kuivaa ilmansuodattimen kannen sisäpuoli kostealla liinalla.

Tarkasta polttoainesuodatin säännöllisesti. Irrota polttoainesäiliön kansi (10) ja vedä polttoainesuodatin taivutetulla teräslangalla tai muulla vastaavalla esineellä polttoainesäiliöstä (11). Jos suodatin on likainen, vaihda se. Jos polttoainesäiliön sisäpuoli on likainen, tyhjennä polttoainesäiliö ja pese se bensiinillä.

Sytytystulppa:

Jos sytytystulppa on likainen, puhdista tai vaihda se. Älä koskaan irrota sytytystulppaa moottorista, jos moottori on lämmin, koska silloin sytytystulpan kierre saattaa vahingoittua.

Puhdistus:

Pyyhi ruohotrimmerin osat kostealla liinalla. Voitele liikkuvat osat voiteluöljyllä.

KÄYTTÖOHJE

Vianmääritys

Ongelma	Syy Ratkaisu
Moottori ei käynnisty.	1. Polttoainesäiliö on tyhjä.2. Polttoainesuodatin on tukossa.3. Polttoaineessa on likaa tai vettä.4. Sylinterissä on liikaa polttoainetta.5. Polttoaine on sekoitettu väärin.6. Sytytystulppa on likainen.7. Sytytystulppa on viallinen.8. Sytytystulppa on löysällä.9. Moottori tai sähköjärjestelmä on viallinen.	1. Lisää polttoainetta.2. Puhdista polttoainesuodatin.3. Tyhjennä polttoainesäiliö ja lisää siihen puhdasta polttoainetta.4. Irrota sytytystulppa, tyhjennä sylinteri ja kuivata se.5. Tyhjennä polttoainesäiliö ja lisää siihen oikein sekoitettua polttoainetta.6. Puhdista tai vaihda sytytystulppa.7. Vaihda sytytystulppa.8. Kiristä sytytystulppa ja sytytystulpan suojus.9. Anna ruohotrimmeri ammattilaisen huollettavaksi ja tarvittaessa korjattavaksi.
Moottori sammuu kierroksia lisättäessä.	1. Polttoainesuodatin on tukossa.2. Polttoainejärjestelmä on viallinen.	1. Puhdista polttoainesuodatin.2. Anna polttoainejärjestelmä ammattilaisen huollettavaksi ja tarvittaessa korjattavaksi.
Pakokaasu on ohutta, ja kaasutin tärisee.	Öljyjäämät ovat tukkineet äänenvaimentimen.	Poista öljyjäämät.
Moottori vuotaa.	Sylinterin ja kampikammion välinen yhdyspinta ei ole tiivis.	Anna moottori ammattilaisen huollettavaksi ja korjattavaksi.
Moottori kolisee.	1. Mäntä, männänrengas, sylinteri, männäntappi tai kampiakselin laakeri ovat viallisia.2. Polttoaineen oktaaniluku on väärä.	1. Anna moottori ammattilaisen huollettavaksi ja korjattavaksi.2. Käytä polttoaineessa lyijytöntä bensiiniä, jonka oktaaniluku on oikea.
Moottori sammuu. 1. Polttoaineessa on vettä.2. Sytytystulppa tai sytytyspuola on säädetty väärin.3. Polttoainetta ei ole enää jäljellä.4. Sytytystulppa on likainen.	1. Tyhjennä polttoainesäiliö ja lisää siihen puhdasta polttoainetta.2. Anna moottori ammattilaisen säädettäväksi.3. Lisää polttoainetta.4. Puhdista tai vaihda sytytystulppa.

CE-ERKLÆRING

CE-merkki myönnetty: 2005

Ilmoittaa omalla vastuullaan, että:

Är tillverkad enligt följande: On valmistettu seuraavien direktiivien mukaisesti:

98/37/ETY: Konedirektiivi liitteineen ja korjauksineen.

73/23/ETY: Matalajännitedirektiivi.

89/336/ETY: EMC-direktiivi + ( korjauksineen 93/68/ETY )
