BRUGSANVISNING 78105 Power Craft

For at du kan få mest mulig glæde af din nye græstrimmer, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager græstrimmeren i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om græstrimmerens funktioner.

Tekniske data

Motorhastighed: 9000 o/m

Tomgangshastighed: 3000 o/m ± 150

Vibration ved håndtag: ≤ 15 m/s2

Lydtryk: ≤ 102 dB(A)

Lydeffekt: ≤ 120 dB(A)

Trimmertråd: 1,8 mm diameter nylonwire

Maks. skærebredde: 38 cm

Vægt uden brændstof: 5 kg

Motor: luftkølet 2-takters lodretstillet benzinmotor med stempelventil

Slagvolumen: 24,8 cm3

Effekt: 0,75 kW ved 7500 o/m

Tænding: elektronisk

Startmetode: rekylstart

Brændstof: blyfri benzin blandet med smøreolie (i forholdet 40:1)

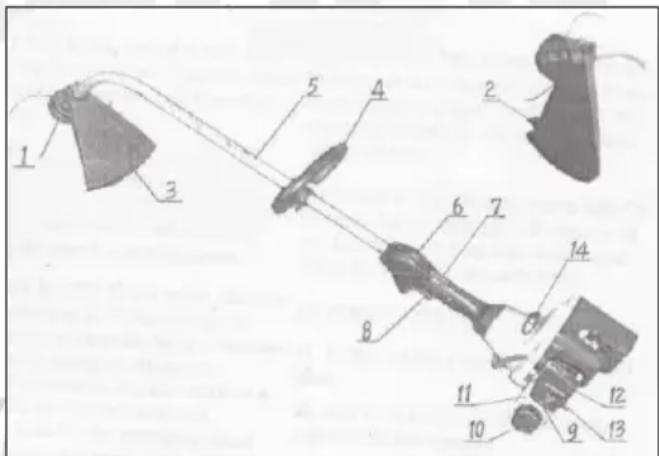

1. Trimmerhoved
2. Afskæringskniv
3. Trimmerafskærmning
4. Håndtag
5. Stang
6. Afbryderknap

7. Sikkerhedsafbryder

8. Håndgreb med gashåndtag

9. Manuel benzinpumpe
10. Tankdæksel
11. Brændstoftank
12. Luftfilterdæksel
13. Choker
14. Starthåndtag

Særlige sikkerhedsforskrifter

Brug altid beskyttelsesbriller, arbejdsbukser og sikkerhedssko, når græstrimmeren anvendes, for at beskytte øjne, fødder og ben mod genstande, der kan blive slynget ud af den roterende trimmertråd.

Lad ikke andre personer eller dyr komme tættere end 15 meter på græstrimmeren, mens den kører. Hvis dette ikke kan undgås, skal du køre med nedsat kraft for at mindske risikoen for skader, hvis eventuelle genstande i græsset bliver slynget ud af den roterende trimmertråd.

Brug altid håndtagene og en godkendt skulderstrop ved anvendelse af græstrimmeren.

Rygning og brug af åben ild er forbudt ved blanding eller påfyldning af brændstof. Stands motoren, og lad den køle helt af, inden du påfylder brændstof.

Sørg for tilstrækkelig ventilation, når du blander og påfylder brændstof.

Brændstoffet skal opbevares utilgængeligt for børn i en tydeligt mærket og godkendt beholder.

BRUGSANVISNING

Aftør evt. overskydende eller spildt brændstof på motorens yderside, inden motoren startes.

Fyld aldrig brændstoftanken helt op, da brændstoffet udvider sig, när motoren bliver varm.

Græstrimmeren skal opbevares på afstand af antændingskilder, da brændstoffet eller brændstofdampene ellers kan blive antændt.

Afmonter aldrig tankdækslet, mens motoren kører. Græstrimmeren må kun bruges udendørs.

Sluk altid motoren, inden du justerer græstrimmeren eller motoren.

Fjern alle genstande fra det græs, der skal trimmes, inden du starter, så genstandene ikke bliver slynget ud af trimmerträden.

Trimmerhovedets levetid forkortes, hvis det støder på sten eller lignende.

Hold hænder og fingre på afstand af trimmerhovedet og trimmertråden, mens græstrimmeren er i brug, og når motoren er standset, men trimmertråden endnu ikke står helt stille.

Brug aldrig græstrimmeren, hvis afbryderknappen ikke fungerer.

Motorens dele bliver varme under brug. Undgå at berøre dem, og lad ikke græstrimmeren ligge på letantændeligt materiale (tørt græs, visne blade etc.), så længe motoren er varm.

Husk altid at bortskaffe brændstof- og olierester samt udslidte filtre i henhold til de regler, der gælder i din kommune.

Samling af græstrimmeren

Løsn justeringsgrebet på håndtaget (4), og anbring håndtaget, så det sidder på oversiden af stangen (5) ca. 20 cm fra håndgrebet.

Monter trimmerafskærmningen (3) på beslaget i bunden af stangen, og fastgør den med en skrue, spændeskive og møtrik.

Saml stangen ved at trykke udløserknappen ned, mens du skubber den nederste del af stangen ind i den øverste. Juster stangen til den ønskede længde, slip udløserknappen, og stram låsehåndtaget ved at dreje det med uret.

Brug

Påfyldning af brændstof:

Motoren skal køre på en blanding af blyfri benzin og totaktsolie i forholdet 40:1.

Benzinen må ikke indeholde ethanol eller metanol.

Ryst brændstofbeholderen inden påfyldning, da det blandede brændstof kan skille ved længere tids opbevaring. Brug ikke blandet brændstof, der har stået i mere end en måned.

Skru tankdækslet (10) af brændstoftanken (11), og påfyld brændstof. Skru tankdækslet på igen, og kontrollér, at det ikke kan løsne sig under brug.

BRUGSANVISNING

Eftersyn inden hver brug:

Kontrollér, at luftfilteret (12) ikke er beskidt, og udskift det eventuelt.

Kontrollér, at sikkerhedsafbryderen (7) fungerer.

Kontrollér, at græstrimmeren ikke lækker brændstof.

Start af kold motor:

Sæt afbryderknappen (6) i positionen Start (længst væk fra sikkerhedsafbryderen (7)).

Tryk forsigtigt 5-10 gange på den manuelle benzinpumpe (9), indtil den har pumpet brændstof frem til motoren.

Træk chokerhåndtaget (13) helt op for at lukke chokeren.

Træk starchåndtaget (14) helt ud gentagne gange, så motoren starter, men går i stå. Lad ikke starchåndtaget slå ind mod motoren, da det kan resultere i skader på motoren.

Tryk chokerhåndtaget ind, og træk igen i starchåndtaget, indtil motoren starter. Hvis chokerhåndtaget bevæges for meget, drukner motoren, og den bliver svær at starte.

Start af varm motor:

Sæt sikkerhedsafbryderen i positionen Start. Brug ikke chokeren.

Træk i starchåndtaget, indtil motoren starter.

Hvis tanken blev kørt tør, skal du lade motoren køle af, påfylde brændstof og bruge proceduren for start af kold motor.

Brug:

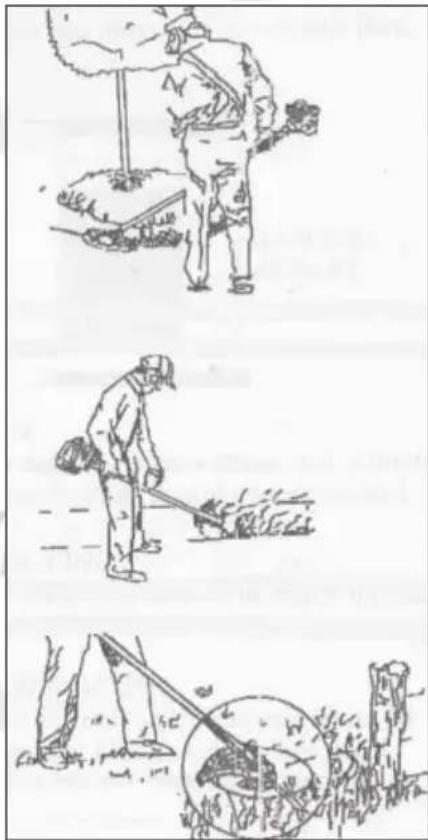

Tag fat om håndgrebet, så du trykker sikkerhedsafbryderen (7) ind med håndfladen. Tryk gashåndtaget (8) ind, så trimmerhovedet (1) roterer.

Trimmerträden roterer med uret. Før græstrimmeren fra side til side med jævne bevægelser for at trimme græsset i den ønskede længde.

Vip evt. græstrimmeren lidt bagover ved brug, så eventuelle genstande i græsset slynges væk fra dig.

Vær forsigtig, når du trimmer tæt på mure eller andre forhindringer. Genstande i græsset kan rikochettere mod muren og blive slynget tilbage mod dig. Trim fra siden, aldrig lige forfra.

Undgå at trimme for tæt på trådhegn o.l., da trimmerträden så kan blive klippet over.

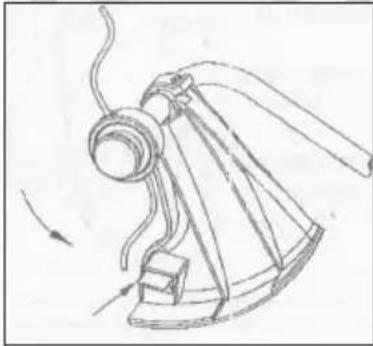

Fremføring af trimmertråd:

Hvis trimmerhovedet trykkes mod jorden, mens det roterer, fremføres der mere trimmertråd.

Eventuel overskydende trimmertråd afskæres af afskæringskniven under trimmerafskærmningen (3).

Standsning af motor:

Sæt afbryderknappen i positionen Stop (tættest på sikkerhedsafbryderen). Motoren skal slukkes, inden græstrimmeren transporteres mellem forskellige arbejdsområder.

Følg anvisningerne for vedligeholdelse i afsnittet Rengøring og vedligehold.

Opbevaring

Tøm brændstoffanken, og start motoren for at fjerne alt brændstof i motoren.

Tag tændrøret ud, når motoren er kørt tør og er afkølet. Hæld lidt motorolie i tændrørshullet, og sæt tændrøret i igen.

Rengør græstrimmeren, og opbevar den på et rent, tørt og støvfit sted.

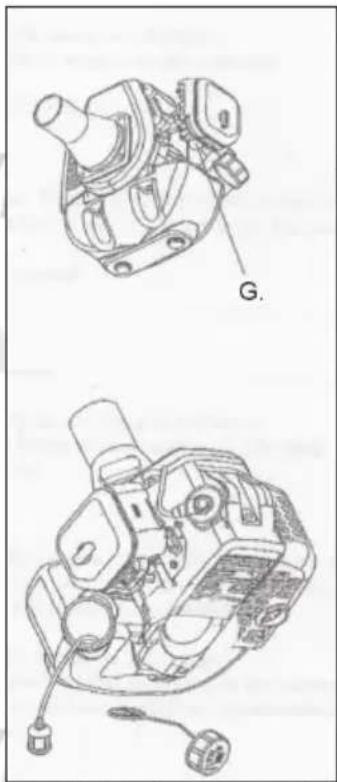

Luftfilteret skal rengøres med jævne mellemrum. Afmonter filterdækslet (12) ved at løsne låsegrebet (G). Filterelementet rengøres ved at vaske det i varmt vand tilsat lidt rengøringsmiddel. Lad filterelementet tørre helt, inden det monteres igen. Aftør indersiden af filterdækslet med en fugtig klud.

Brændstofffilteret skal kontrolleres med jævne mellemrum. Skru tankdækslet (10) af brændstoftanken (11), og træk brændstofffilteret ud med et stykke bøjet ståltråd eller lignende.

Hvis filteret er beskidt, skal det udskiftes. Hvis tankens inderside er beskidt, skal den tømmes og vaskes ren med benzin.

Tændrør:

Hvis tændrøret er beskidt, skal det rengøres eller udskiftes. Tag aldrig tændrøret ud af motoren, hvis motoren er varm, da det kan beskadige gevindet.

Rengøring:

Aftør græstrimmerens dele med en fugtig klud. Smør de bevægelige dele med smøreolie.

BRUGSANVISNING

Fejlfinding

Problem	Årsag	Løsning
Motoren starter ikke 1.	Brændstoftanken er tom2. Brændstofffilteret er tilstoppet3. Der er snavs eller vand i brændstoffet4. Der er for meget brændstof i cylinderen5. Brændstoffet er blandet forkert6. Tændrøret er snavset7. Tændrøret er defekt8. Tændrøret sidder løst9. Motoren eller det elektriske system er defekt	Påfyld brændstofRengør brændstofffilteretTøm brændstoftanken, og påfyld rent brændstofAfmonter tændrøret, tøm cylinderen, og lad den tørreTøm brændstoftanken, og påfyld korrekt blandet brændstofRengør eller udskift tændrøretUdskift tændrøretStram tændrøret og tændrørshættenFå græstrimmeren efterset og evt. repareret af en fagmand
Motoren sætter ud under acceleration	Brændstofffilteret er tilstoppetBrændstofsystemet er defekt	Rengør brændstofffilteretFå brændstofsystemet efterset og evt. repareret af en fagmand
Udstødningsrøgen er tynd, og karburatoren hakker	Lyddæmperen er tilstoppet af olieaflejringer Fjern olieaflejringerne
Motoren lækker Der er utætheder i samlefladen mellem cylinderen og krumtaphuset	Få motoren efterset og repareret af en fagmand
Der kommer bankelyde fra motoren	Stemplet, stempelringen, cylinderen, stempelpinden eller krumtapaksellejet er defektBrændstoffets oktantal er forkert	Få motoren efterset og repareret af en fagmandBrug blyfri benzin med det korrekte oktantal i brændstoffet
Motoren går i stå 1. Der	er vand i brændstoffetTændrøret eller tændspolen er forkert indstilletDer er ikke mere brændstofTændrøret er beskidt	Tøm brændstoftanken, og påfyld rent brændstofFå motoren justeret af en fagmandPåfyld brændstofRengør eller udskift tændrøret

BRUKSANVISNING

Innledning

Effekt: 0,75 kW ved 7500 o/min

Tenning: elektronisk

Startmetode: rekylstarter

Drivstoff: blyfri bensin blandet med smøreolje (blandingsforhold 40:1)

Hold hender og fingre på avstand fra trimmerhodet og trimmertråden mens gresstrimmeren er i bruk og när motoren er stanset, men trimmertråden ennå ikke står helt stille.

Bruk aldri gresstrimmeren hvis bryteren ikke fungerer.

Bensinen må ikke inneholde etanol eller metanol.

Kontroller at det ikke er løse skruer, mutre og beslag.

Kontroller at luftfilteret (12) ikke er tilsmusset, og skift det eventuelt.

Kontroller at sikkerhetsbryteren (7) fungerer.

Kontroller at det ikke lekker drivstoff.

CE-mærke er anbragt: 2005

CE-merket: 2005

HP-Værktøj A/S Industrivej 67 - 7080 Børkop

Erklærer herved på eget ansvar, at:

Erklærer herved på eget ansvar at:

Er fremstillet i overensstemmelse med følgende: Er fremstilt i samsvar med følgende:

98/37/EF: Maskindirektivet med ændringsdirektiver.

73/23/E∅F: Lavspændingsdirektivet.

89/336/E∅F: EMC-direktivet + (ændringsdirektiv 93/68/E∅F)

HP-Værktøj A/S - B∅RKOP - 27-01-2005

Produktchef, Produktsjef, Produktchef, Tuotepäällikkö, Product manager, Produktleiter

Stefan Schou

CE
