KÄYTTÖOHJE 50500 Power Craft

Tiedä, kuinka laitetta käytetään.

Lue ja sisäistä laitteen käyttöohje ja perehdy sen symboleihin.

Alkoholi ja rauhoittavat aineet

Älä käytä laitetta, jos olet nauttinut alkoholia tai rauhoittavia aineita.

Laitteen käyttö

Aseta laite työpöydälle tai vastaavalle tasolle sopivalle työskentelykorkeudelle (60–75 cm). Huolehdi siitä, että laitteen ympärillä on riittävästi työtilaa. Laite voidaan ruuvata kiinni pöytään, jos se ei pysy kunnolla paikallaan. Huolehdi siitä, ettei työalueella ole työskentelyä mahdollisesti haittaavia esineitä. Älä käytä laitetta sateella. Älä käytä laitetta rähähdysalttiilla alueella.

Tarkista laite.

Tarkista, että suojukset yms. ovat paikoillaan. Tarkista ennen laitteen käynnistämistä, että sen sisällä ei ole työkaluja tms. Korvaa vialliset tai puuttuvat osat ennen laitteen käynnistämistä.

Työvaatetus

Älä käytä väljiä vaatteita, jotka voivat jäädä kiinni laitteen liikkuviin osiin. Käytä käsineitä ja kumipohjaisia jalkineita.

Silmien ja kasvojen suojaus

Helposti pirstoutuvaa puuta halkaistaessa on erityisen tärkeää käyttää suojalaseja. Älä käytä polttopuuhalkaisijaa suoraan maan päällä. On erittäin tärkeää, että asetat laitteen pöydälle, jotta voit pysyä riittävän etäällä siitä.

Jatkojohtoa käytettäessä laite voi ylikuumentua. Käytä vähintään 1,5 mm ^2 :n jatkojohtoa, joka on alle 10 metriä pitkä. Ulkona on käytettävä hyväksyttyä kumijohtoa.

Älä vedä johdosta.

Älä irrota pistoketta pistorasiasta johdosta vetämällä. Älä koskaan siirrä laitetta, kun se on kytketty virtalähteeseen.

Sähköliitäntä

Tarkista, että pistorasia on maadoitettu. Tarkista lisäksi, että virran voimakkuus vastaa arvokilpeen merkittyä voimakkuutta. Laitteen sähköliitännän saa korjata vain valtuutettu henkilö.

Pidä asiattomat henkilöt ja lapset loitolla.

Laitetta saa käyttää vain yksi henkilö kerrallaan. Pidä kaikki muut loitolla. Tämä on erityisen tärkeää laitteen käydessä.

Tarkista polttopuut.

Tarkista ennen halkaisua, että polttopuissa ei ole nauloja tai muuta metallia. Tarkista samalla, että oksat on katkottu rungon pintaa myöten.

Vältä vahingot.

Varo laitteen liikkuvia osia. Älä koskaan yritä irrottaa puunkappaleita, ennen kuin laitteen liikkuvat osat ovat täysin pysähtyneet. Pidä kädet kaukana kaikista liikkuvista osista.

Pidä halkaisun aikana kädet kaukana puunkappaleesta, sillä puussa olevat halkeamat voivat sulkeutua äkillisesti, jolloin kätesi saattavat jäädä puristuksiin.

Älä ylikuormita polttopuuhalkaisijaa.

Älä ylikuormita polttopuuhalkaisijaa. Anna sen työskennellä vapaasti. Älä koskaan halkaise suurempia kappaleita kuin mitä laitteen tiedoissa on mainittu.

Suomi

Älä jätä laitteen pistoketta pistorasiaan.

Irrota pistoke pistorasiasta, kun laitetta ei käytetä, sekä ennen huolto- ja kunnossapitotoimia.

Suojele ympäristöä.

Kun vaihdat öljyn, toimita käytetty öljy paikalliselle ongelmajäteasemalle.

Kunnossapito

Pidä polttopuuhalkaisija puhtaana. Irrota puujäte laitteesta ja kuivaa laite kuivalla liinalla käytön jälkeen.

Tekniset tiedot

Mallinro LS5T-37

Moottori 1 500 W

Virta 230 V - 50 Hz

Suojausluokka IP54

Pituus 37 cm

Halkaisija 5–25 cm

Voima 5 tonnia

Hydraulipaine 20 Mpa

Hydrauliöljysäilion

tilavuus 1,6 litraa

Pituus 955 mm

Leveys 260 mm

Korkeus 485 mm

Paino 45 kg

Halkaisija riippuu puun rakenteesta. Hyvin kovia puulajeja, joissa on paljon oksia, voi olla hankala halkaista jopa pieninä kappaleina.

KÄYTTÖRAJOITUKSET

Tämä poltopuuhalkaisija on tarkoitettu kotikäyttöön. Se on suunniteltu käytettäväksi +5 - +40 °C:n lämpötilassa. Laitteen alhaisin sallittu säilytys- ja kuljetuslämpötila on -25 °C.

SÄHKÖLIITÄNTÄ

Kytke laite tavalliseen maadoitettuun liitäntään. 230 V - 50 Hz

PAKKAUKSEN SISÄLTÖ

A Polttopuuhalkaisija

B Tukijalka

C Käyttöohje

D Pussi, jossa on 8 pulttia ja mutteria

Laitteen mukana ei tule asennustyökaluja.

ASENNUS JA ALKUVALMISTELUT

Nosta laite sen päissä olevien kahvojen avulla työpöydälle tai vastaavalle tasolle. Asenna jalat.

On tärkeää, että perehdyt laitteen eri osiin.

Tuuletusruuvia on löysättävä 3–4 kierrosta ennen laitteen käyttöä. Kiristä ruuvi alkuperäiseen kireyteensä, ennen kuin siirrät laitetta, koska muuten laitteesta vuotaa öljyä.

JOS TUULETUSRUUVIA EI LÖYSÄTÄ ENNEN KÄYTTÖÄ, ILMA PAKKAUTUU LAITTEEN SISÄÄN. JOS NÄIN TAPAHTUU USEITA KERTOJA, TIIVISTEET VOIVAT VAURIOITUA JA LAITTEEN TIIVIYS KÄRSIÄ.

side 23

Suomi

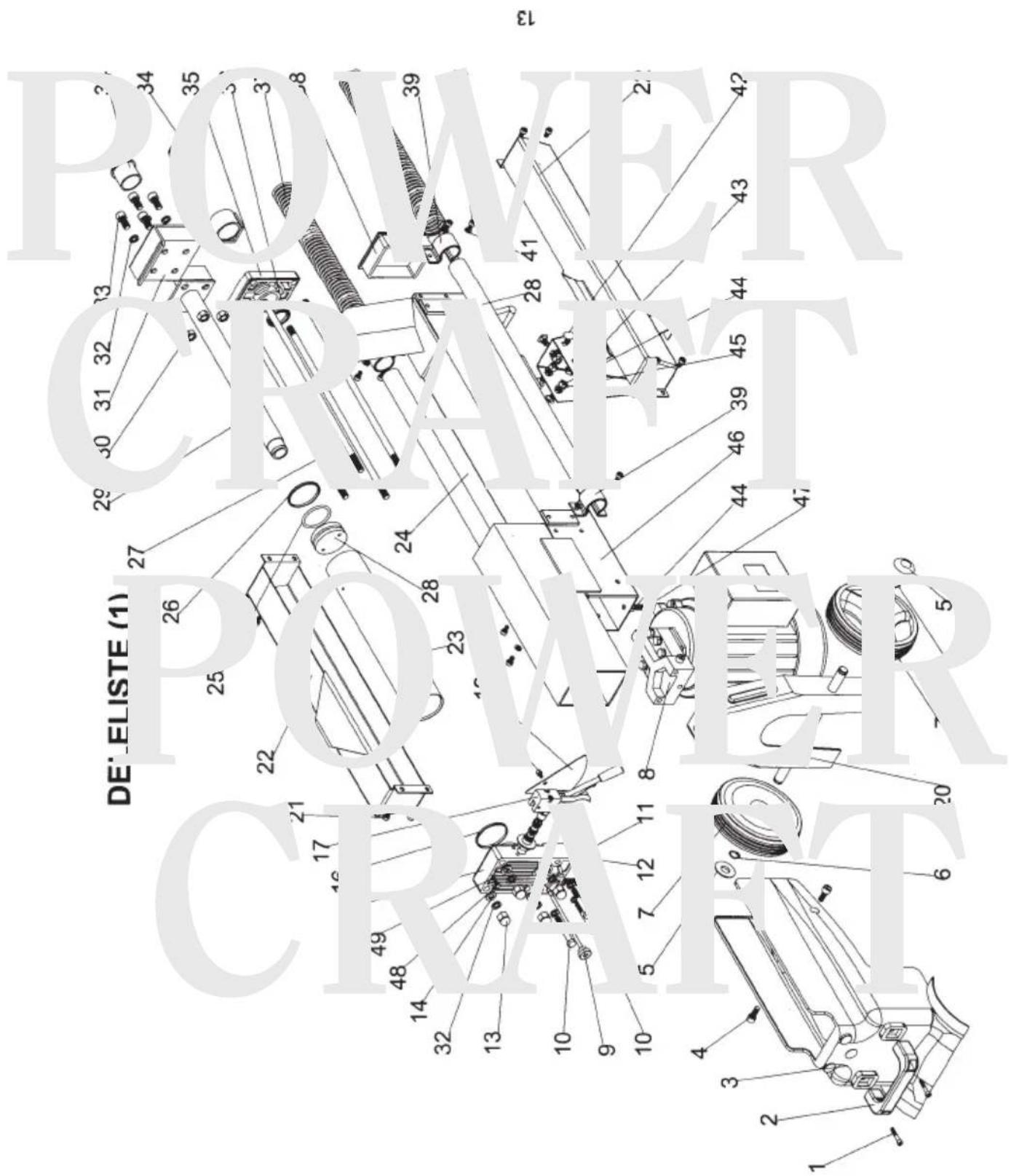

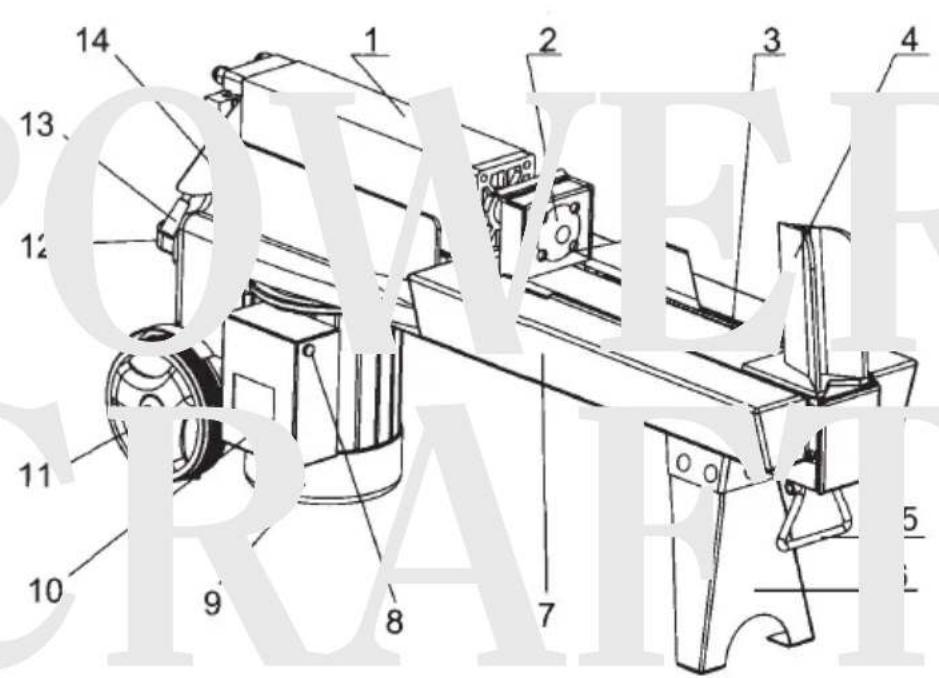

1. Öljysäiliö
2. Puristin
3. Tukitaso
4. Halkaisin
5. Kahva
6. Tukijalka
7. Polttopuuhalkaisijan tukijärjestelmä
8. Katkaisin

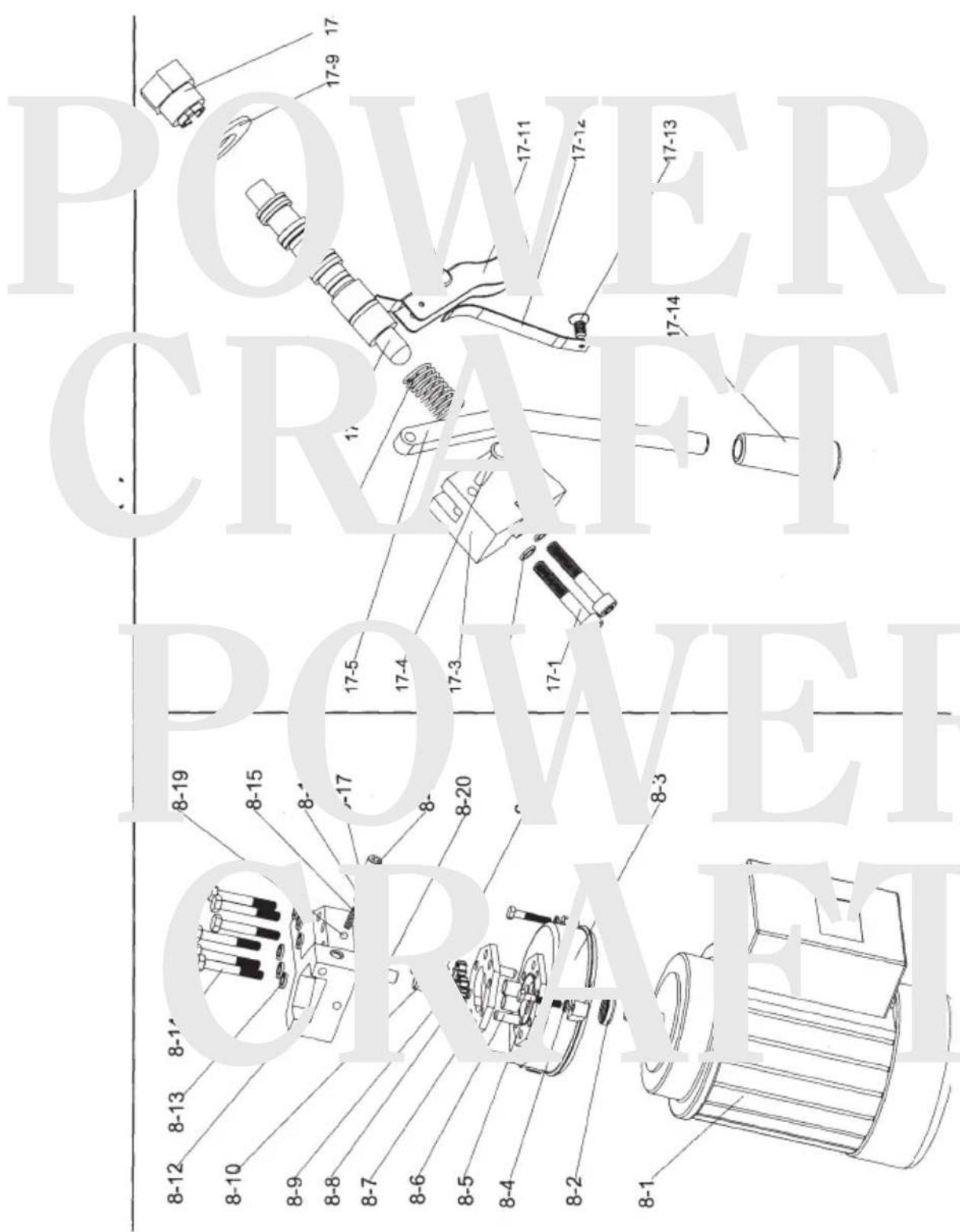

9. Moottori
10. Katkaisimen kotelo
11. Pyörä

12. Nostokahva

13. Hydraulikahva

14. Kahvan suojus
15. Tuuletusruuvi
16. Öljyntäyttötulppa
17. Enimmäispaineen ruuvi

POWER CRAFT

side 24

Suomi

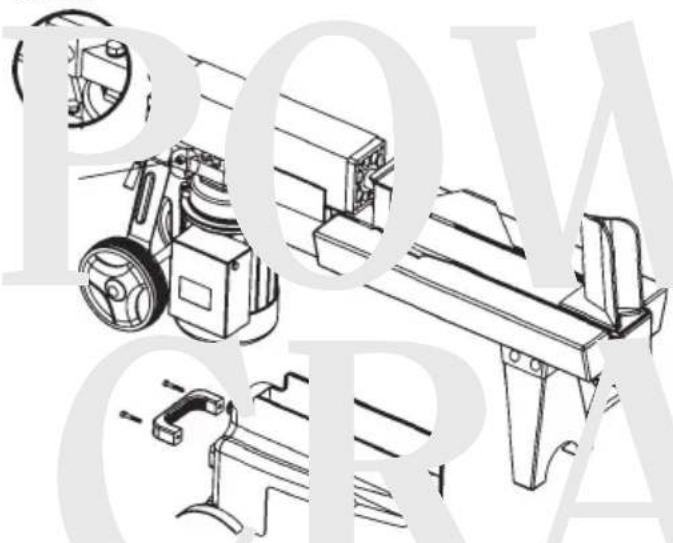

ÄLÄ KOSKAAN SÄÄDÄ ENIMMÄISPAINEEN RUUVIA.

Ruuvi säädetään tehtaalla siten, ettei paine voi ylittää 5:tä tonnia.

Ruuvi on sinetöity, eikä sitä saa koskaan säätää.

Luvaton säätö voi aiheuttaa sen, että laite rikkoutuu.

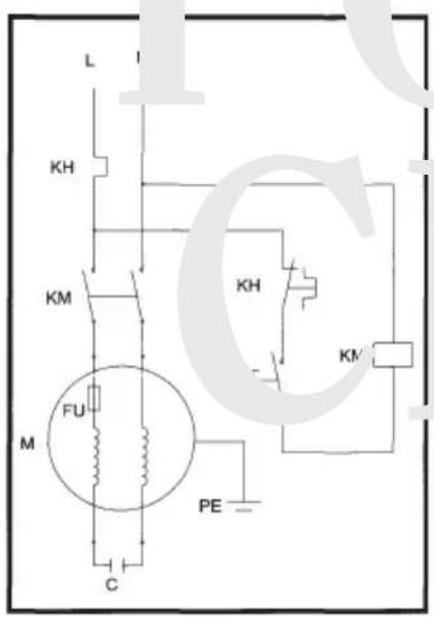

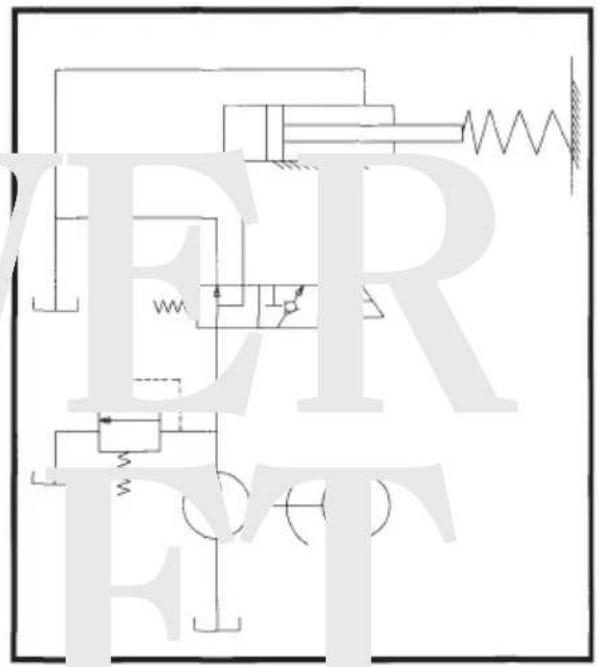

KYTKENTÄKAAVIO JOHTOKAAVIO

Polttopuuhalkaisijassa on „ZHB“-ohjausjärjestelmä, joka edellyttää, että laitetta ohjataan kaksin käsin. Vasemmalla kädellä käytetään kahvaa ja oikealla kädellä painetaan katkaisinta.

Polttopuuhalkaisija pysähtyy välittömästi, jos toinen käsi siirretään pois paikaltaan.

Molemmat kädet on irrotettava laitteesta samanaikaisesti, jotta puristin palaa alkuasentoonsa.

Hydraulikahvassa on turvasuojus. Kahva vapautetaan vetämällä turvasuojus etusormella sivulle ja viemällä kahvaa samalla alaspäin.

Katso seuraavan sivun kuvaa.

JOS POLTTOPUUHALKAISIJA EI TAHDO SAADA PUUTA HALKAISTUKSI, LAITETTA EI SAA KOSKAAN KÄYTTÄÄ YLI VIITTÄ SEKUNTIA NIIN, ETTÄ PURISTIN ON LIKKUMATTA, MUUTOIN ÖLJY YLIKUUMENEE, JA LAITE RIKKOUTUU.

POWER CRAFT

side 25

Suomi

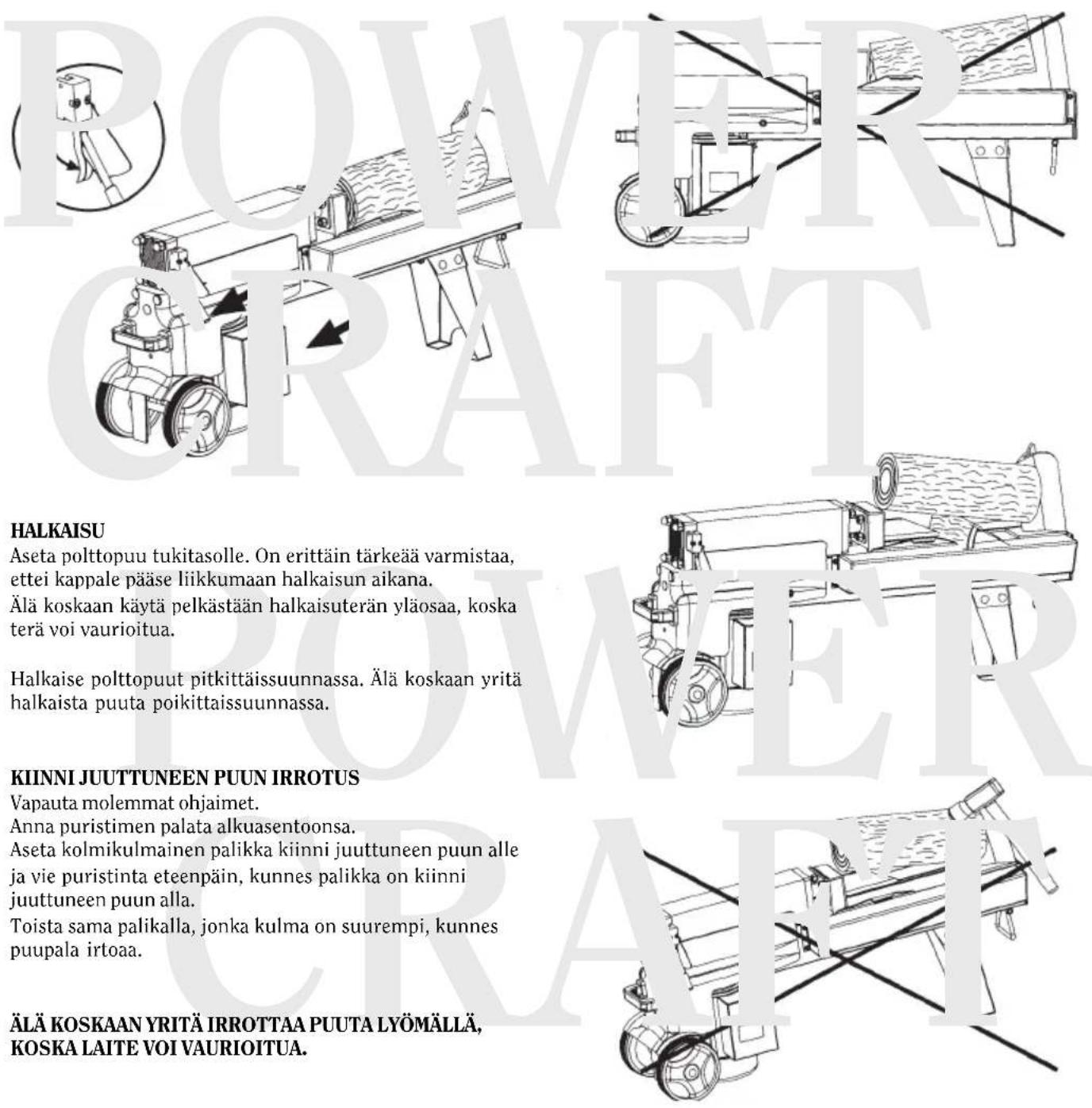

HALKAISU

Aseta polttopuu tukitasolle. On erittäin tärkeää varmistaa, ettei kappale pääse liikkumaan halkaisun aikana.

Älä koskaan käytä pelkästään halkaisuterän yläosaa, koska terä voi vaurioitua.

Halkaise polttopuut pitkittäissuunnassa. Älä koskaan yritä halkaista puuta poikittaissuunnassa.

KIINNI JUUTTUNEEN PUUN IRROTUS

Vapauta molemmat ohjaimet.

Anna puristimen palata alkuasentoonsa.

Aseta kolmikulmainen palikka kiinni juuttuneen puun alle ja vie puristinta eteenpäin, kunnes palikka on kiinni juuttuneen puun alla.

Toista sama palikalla, jonka kulma on suurempi, kunnes puupala irtoaa.

ÄLÄ KOSKAAN YRITÄ IRROTTAA PUUTA LYÖMÄLLÄ, KOSKA LAITE VOI VAURIOITUA.

POWER CRAFT

Suomi

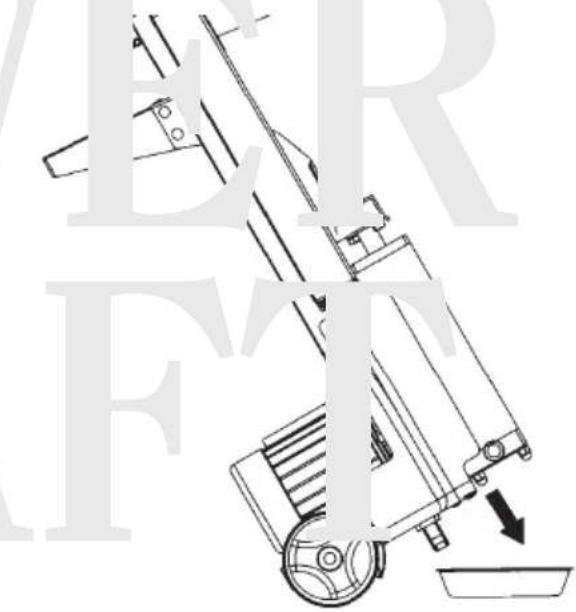

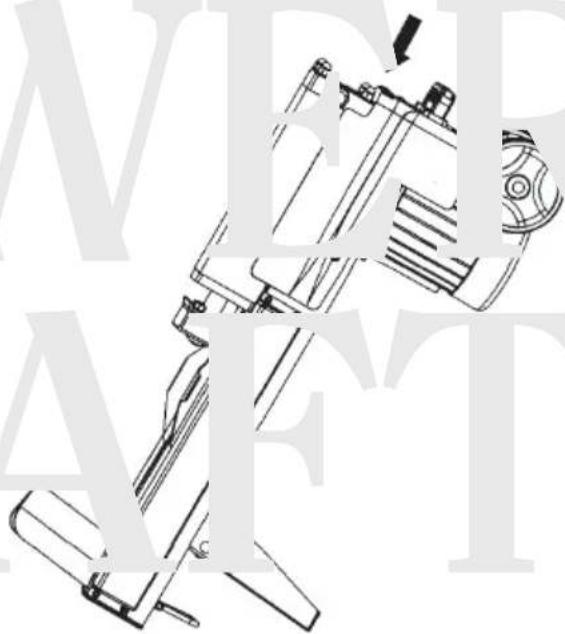

ÖLJYNVAIHTO

Vaihda hydrauliöljy noin 150 käyttötunnin jälkeen.

• Irrota laite virtalähteestä.
• Poista öljyntäyttötulppa ja mittatikku.
  · Kallista laitetta ja valuta öljy vatiin tai muuhun astiaan.

· Kallista laitetta vastakkaiseen suuntaan.

· Täytä sopivalla määrällä öljyä.

- Puhdista mittatikku ja aseta se laitteeseen pystyasentoon.

· Tarkista, että öljyn pinta on kahden mittatikkuun merkityn renkaan välissä.

- Puhdista tulppa ja asenna se paikalleen. Tämä on tehtävä, ennen kuin halkaisija asetetaan takaisin vaakasuoraan asentoon.

Tarkista säännöllisesti, että öljyn pinta on mittatikkuun merkittyjen renkaiden välissä. Jos se ei ole renkaiden välissä, lisää öljyä.

Jonkin aikaa jatkuneen käytön jälkeen halkaisuterästä on poistettava kaikki epätasaisuudet hienolla viilalla.

Moottori ei käynnisty.

SYY:

Ylikuormituskytkin on lauennut.

RATKAISU:

Ota yhteyttä pätevään sähkömekaanikkoon.

ONGELMA:

Laite ei saa puuta halkaistuksi.

SYY:

1. Puu on väärässä asennossa.
2. Puu on liian suuri.
3. Halkaisuterä on kulunut.
4. Öljyvuoto.
5. Enimmäispaineen luvaton säätö.

RATKAISU:

1. Tarkista oikea asento käyttöohjeesta.
2. Pienennä puuta.
3. Hio terä viilalla.
4. Etsi vuotokohta ja ota yhteyttä jälleenmyyjään.
5. Ota yhteyttä jälleenmyyjään.

ONGELMA:

Puristin liikkuu nykäyksittäin ja tärisee.

SYY:

Hydrauliöljyä on liian vähän.

RATKAISU:

Tarkista öljyn määrä ja lisää öljyä tarvittaessa.

ONGELMA:

Vuotanutta öljyä puristimen ympärillä ja muissa kohdissa.

SYY:

1. Hydraulijärjestelmässä on ilmaa.
2. Tuuletusruuvia ei ole kiristetty ennen laitteen siirtämistä.
3. Öljyntäyttötulppa on löystynyt.
4. Kuluneet tiivisteet.

RATKAISU:

1. Löysää tuuletusruuvia 3–4 kierrosta.
2. Tarkista tuuletusruuvin kireys ennen laitteen siirtämistä.
3. Kiristä tulppa.
4. Ota yhteyttä jälleenmyyjään.

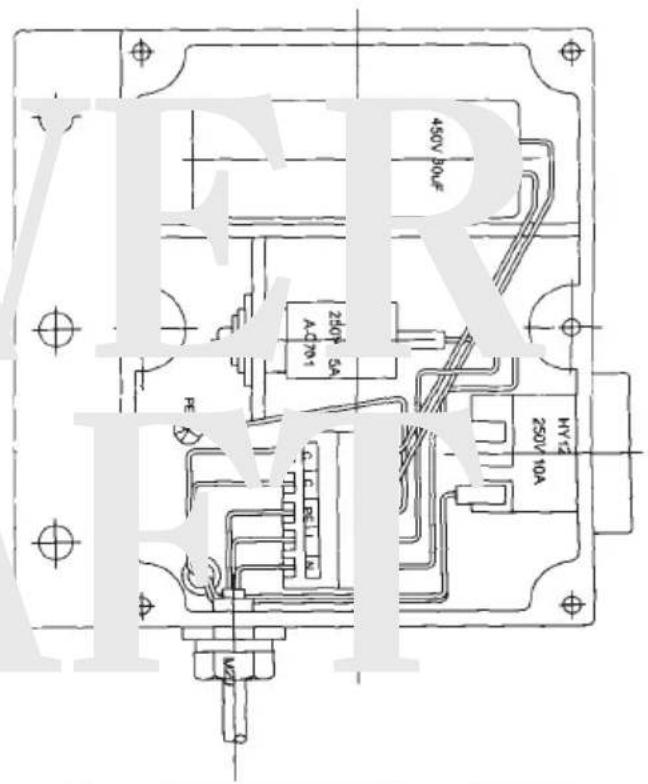

YLIKUORMITUSKYTKIMEN KUVA (vain valtuutetun sähkömekaanikon käyttöön)

POWER CRAFT

side 28

Suomi

POWER CRAFT

side 29

Suomi

POWER CRAFT

side 30

Norsk

SIKKERHETSANVISNINGER

Ilmoitan täten omalla vastuulla, että alla oleva:

Erklærer herved på eget ansvar, at:

Polttopuuhalkaisija:

Vedklyv:

Log splitter.

Holts hackar:

POWER CRAFT

LST5T-37 (50500)

230V - 1500 Watt

On valmistettu seuraavien direktiivien mukaisesti: Er fremstillet i overensstemmelse med følgende:

98/37/EEC: Konedirektiivi liitteineen ja korjauksineen.

73/23/EEC: Matalajännitedirektiivi.

89/336/EEC: EMC-direktiivi + ( korjauksineen 93/68/EEC )
