BRUKSANVISNING 50500 Power Craft

Förstå hur maskinen ska användas.

Läs och sätt dig in i bruksanvisningen och symbolerna på maskinen.

Alkohol och centralstimulerande medel.

Använd aldrig maskinen om du har förtärt alkohol eller andra centralstimulerande medel.

Använda maskinen.

Ställ maskinen på ett arbetsbord eller liknande i en bekväm arbetshöjd, d.v.s. mellan 60-75 cm. Se till att arbetsutrymmet runt klyvaren är tillräckligt stort.

Maskinen kan eventuellt skruvas fast i arbetsbordet om det är svårt att få den att stå stadigt. Se alltid till att hålla arbetsområdet rent från saker som kan försvåra arbetet. Använd inte maskinen i regn. Använd inte maskinen i områden där det föreligger explosionsrisk.

Kontrollera maskinen.

Kontrollera att lock och liknande sitter på plats. Kontrollera att det inte ligger verktyg och liknande på maskinen innan den startas. Ersätt delar som gått sönder eller saknas innan maskinen startas.

Arbetsklädsel

Använd aldrig löst sittande kläder då dessa kan fastna i maskinens rörliga delar. Använd handskar och skor med gummisulor.

Ögon- och ansiktsskydd.

Vid klyvning av trä kan du träffas av träflisor. Därför är det väldigt viktigt att du använder skyddsglasögon. Använd inte vedklyvaren när den står direkt på marken. Det är viktigt att den står på ett bord så att du inte kommer för nära maskinen.

Förlängningssladd.

Om du använder förlängningssladd kan maskinen bli överhettad. Om du använder förlängningssladd ska denna vara minst 1,5mm² tjock. Den får inte heller vara längre än 10 meter. Utomhus får endast godkänd sladd med isolering av gummi användas.

Dra inte i sladden

Dra inte ut stickkontakten genom att dra i sladden. Flytta aldrig på maskinen om den fortfarande är ansluten till en strömkälla.

Anslutning.

Kontrollera att kontakten har jordförbindelse. Kontrollera även att strömstyrkan överensstämmer med vad som anges på märkskylten. De elektriska delarna på maskinen (kontakter och likn.) får aldrig repareras av person som saknar behörighet för detta.

Obehöriga och barn får inte vistas i närheten av maskinen.

Maskinen får endast betjänas av en person. Håll alla andra på avständ. Detta gäller speciellt när maskinen är i gång.

Kontrollera veden.

Innan du börjar klyva ved med maskinen bör du kontrollera att det inte finns spikar eller annan metall i träet. Kontrollera samtidigt att grenarna har kapats av precis intill stammen.

Undvik skador.

Var uppmärksam på maskinens rörliga delar. Försök aldrig att ta bort ved innan maskinens rörliga delar har stannat helt. Håll händerna borta från alla rörliga delar.

Skydda dina händer.

Håll händerna borta från veden medan du klyver, eftersom sprickor i veden plötsligt kan stängas till, varvid händerna kan komma i kläm.

Tryck aldrig mot vedklyvaren.

Tryck aldrig mot vedklyvaren. Låt den arbeta fritt. Klyv aldrig större vedbitar är vad som anges i specifikationerna för maskinen.

Gå aldrig ifrån maskinen om den är inkopplad.

Maskinen ska alltid vara avstängd när du inte använder den, och när du ska utföra service eller annat underhåll.

Skydda miljön.

Om du byter ut oljan, ska den förbrukade oljan lämnas in på den lokala miljöstationen.

Underhåll.

Håll alltid vedklyvaren ren. Ta bort träspill och torka av maskinen med en torr trasa efter användning.

Tekniska data.

ModellnrLS5T-37

Motor 1500 Watt

Ström 230 V - 50 Hz

IP54 Kapacitet

Längd 37 cm

Diameter 5-25 cm.

Kraft 5 ton

Hydrauliskt tryck 20Mpa

Hydraulisk olja

, kapacitet 1,6 liter.

Längd 955 mm

Bredd 260 mm

Höjd 485 mm

Vikt 45 kg

Diametern beror på träets struktur. Om du arbetar med väldigt hårdå träslag med många grenar, kan det t.o.m. vara svårt att klyva små trästycken.

ARBETSVILLKOR.

Denna vedklyvare är avsedd för användning i hemmiljö. Den är konstruerad för användning i temperaturer på mellan +5 och +40 °C. Maskinen kan förvaras och transporteras vid temperaturer ned till -25 °C.

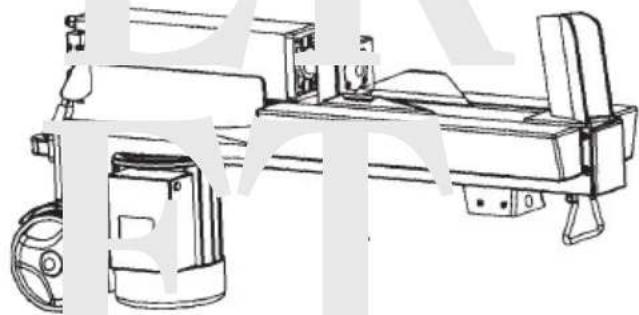

ELEKTRICITET.

Anslut maskinen till en jordad kontakt av standardtyp. 230V - 50Hz.

D Påse med 8 bultar och muttrar.

Verktyg för montering medföljer ej.

MONTERING OCH IORDNINGSTÄLLANDE.

Lyft upp maskinen på ett arbetsbord eller liknande genom att ta tag i handtagen på maskinens sidor. Montera därefter benen.

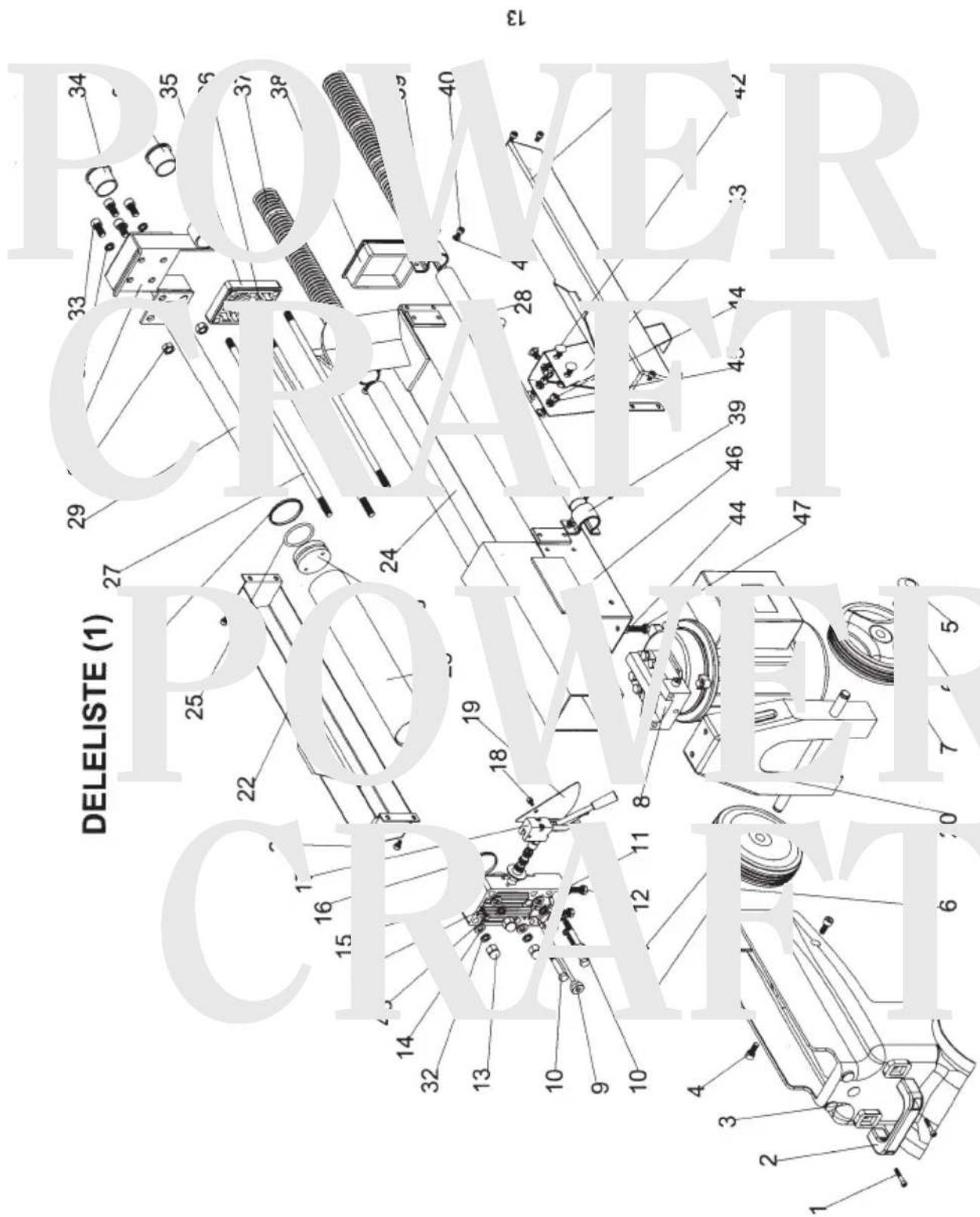

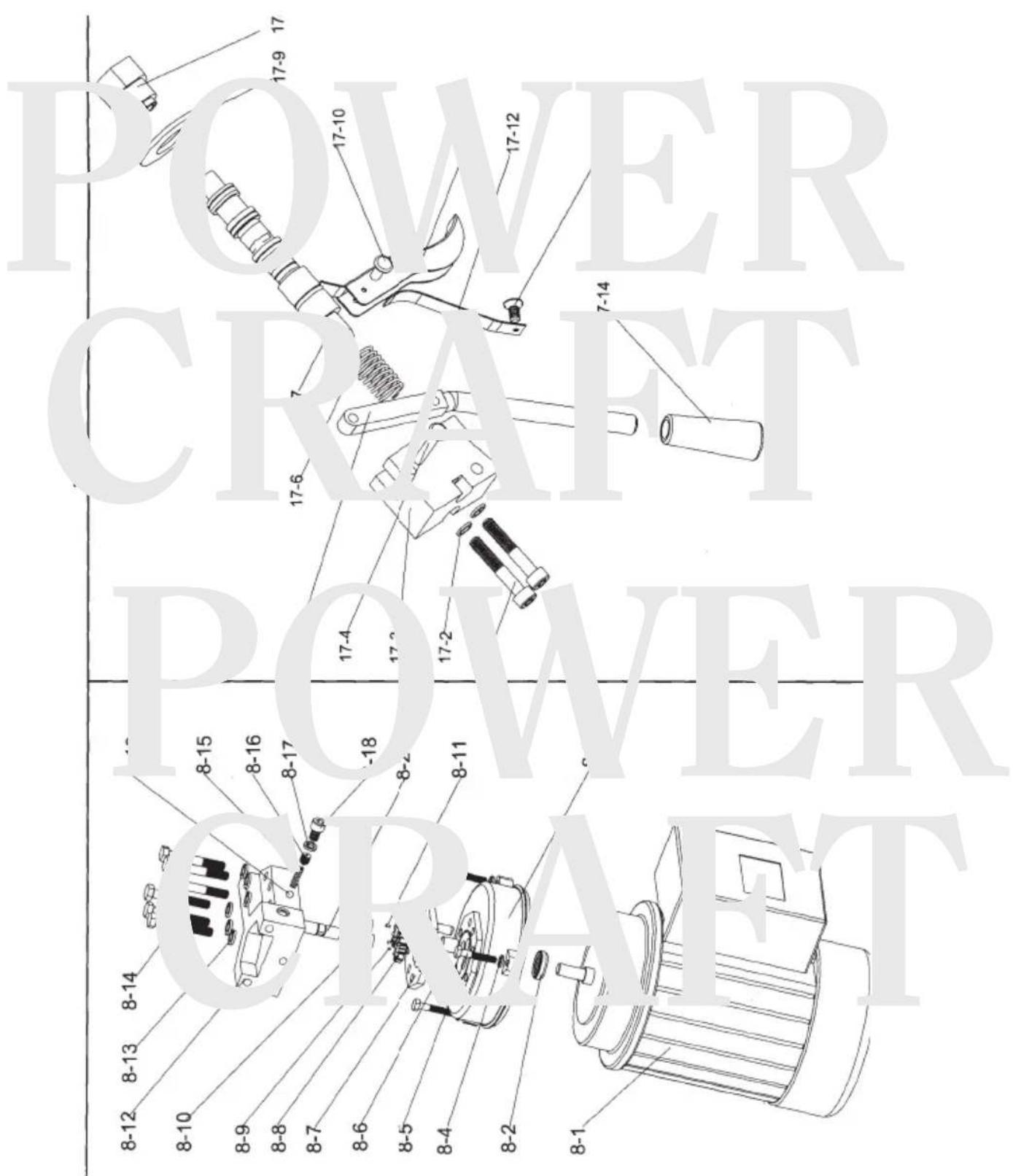

Det är viktigt att du lär dig de olika maskindelarnas funktioner.

Avluftningsskruven ska lossas 3-4 varv innan maskinen används. Innan du flyttar på maskinen ska skruven dras åt på nytt, annars läcker maskinen olja.

OM AVLUFTNINGSSKRUVEN INTE LOSSAS INNAN MASKINEN ANVÄNDS KOMMER LUFTEN ATT DEKOMPRIMERAS. OM DETTA INTRÄFFAR VID UPPREPADE TILLFÄLLEN KAN PACKNINGARNA KOMMA UR SITT LÄGE, VILKET GÖR ATT MASKINEN BLIR OTÄT.

POWER CRAFT

side 14

Suomi

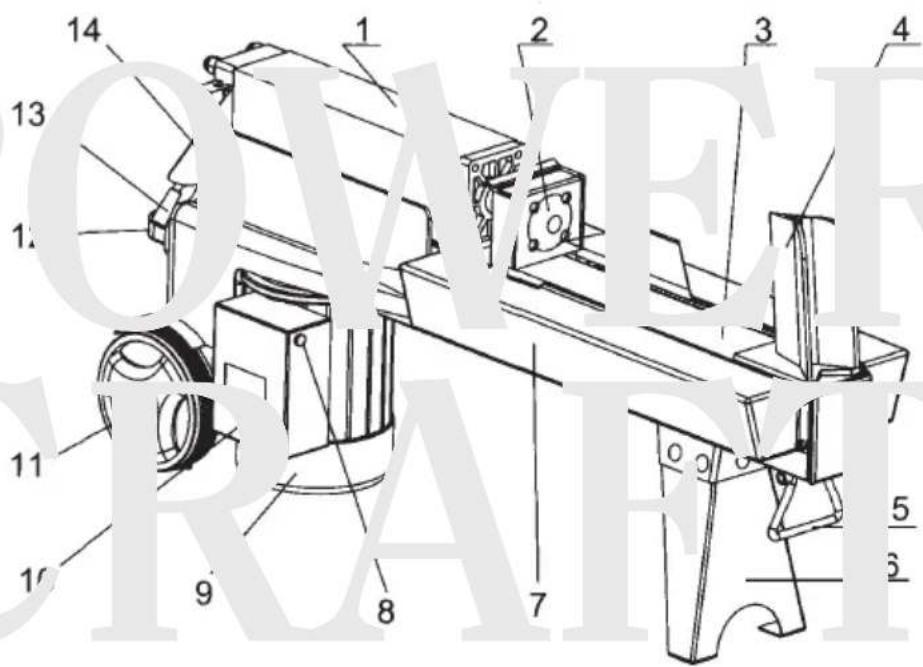

1. Oljetank
2. Tryckstämpel
3. Anläggningsyta.
4. Klyvspalt.
5. Handtag.
6. Stödben.
7. Stödanordning för vedklyvaren.
8. Strömbrytare
9. Motor
10. Strömbrytare, hölje
11. Hjul

12. Lyfthandtag

13. Hydrauliskt handtag

14. Skydd för handtag
15. Avluftningsskruv
16. Oljepåfyllningsbult
17. Skruv för maxtryck

POWER CRAFT

side 15

Svenska

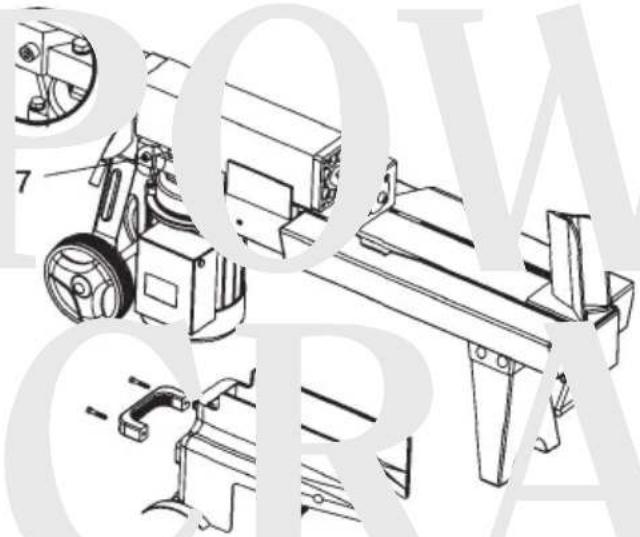

STÄLL ALDRIG IN MAXTRYCK MED HJÄLP AV SKRUVEN.

Skruven har ställts in på fabriken för att trycket inte ska överstiga 5 ton.

Skruven är förseglad och inställningen får aldrig ändras. Om skruvens inställning ändras av obehörig, kan maskinen gå sönder.

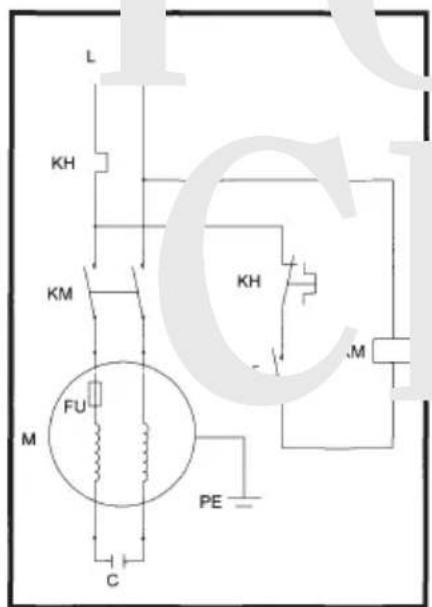

LEDNINGSDIAGRAM RÖRDIAGRAM

ANVÄNDA VEDKLYVAREN

Vedklyvaren är utrustad med ett „ZHB“-kontrollsystem som kräver att maskinen betjänas med båda händerna. Vänster hand används för att styra handtaget, medan höger hand används för att hålla strömbrytaren intryckt.

Vedklyvare stannar omedelbart om någon av händerna lämnar sitt läge.

För att få stämpeln att gå tillbaka till utgångsläget måste båda händerna tas bort samtidigt.

Handtaget för hydrauliken är utrustat med en säkerhetsanordning. För att frigöra handtaget drar du säkerhetsanordningen åt sidan med pekfingret samtidigt som du för handtaget nedåt.

Se illustration på nästa sida.

OM DET ÄR SVÄRT ATT KLYVA VEDEN MED VEDKLYVAREN, FÄR DEN ALDRIG KÖRAS LÄNGRE ÄN 5 SEKUNDER UTAN ATT STÄMPELN RÖR SIG. OLJAN BLIR ÖVERHETTAD OCH MASKINEN GÄR SÖNDER.

POWER CRAFT

side 16

Svenska

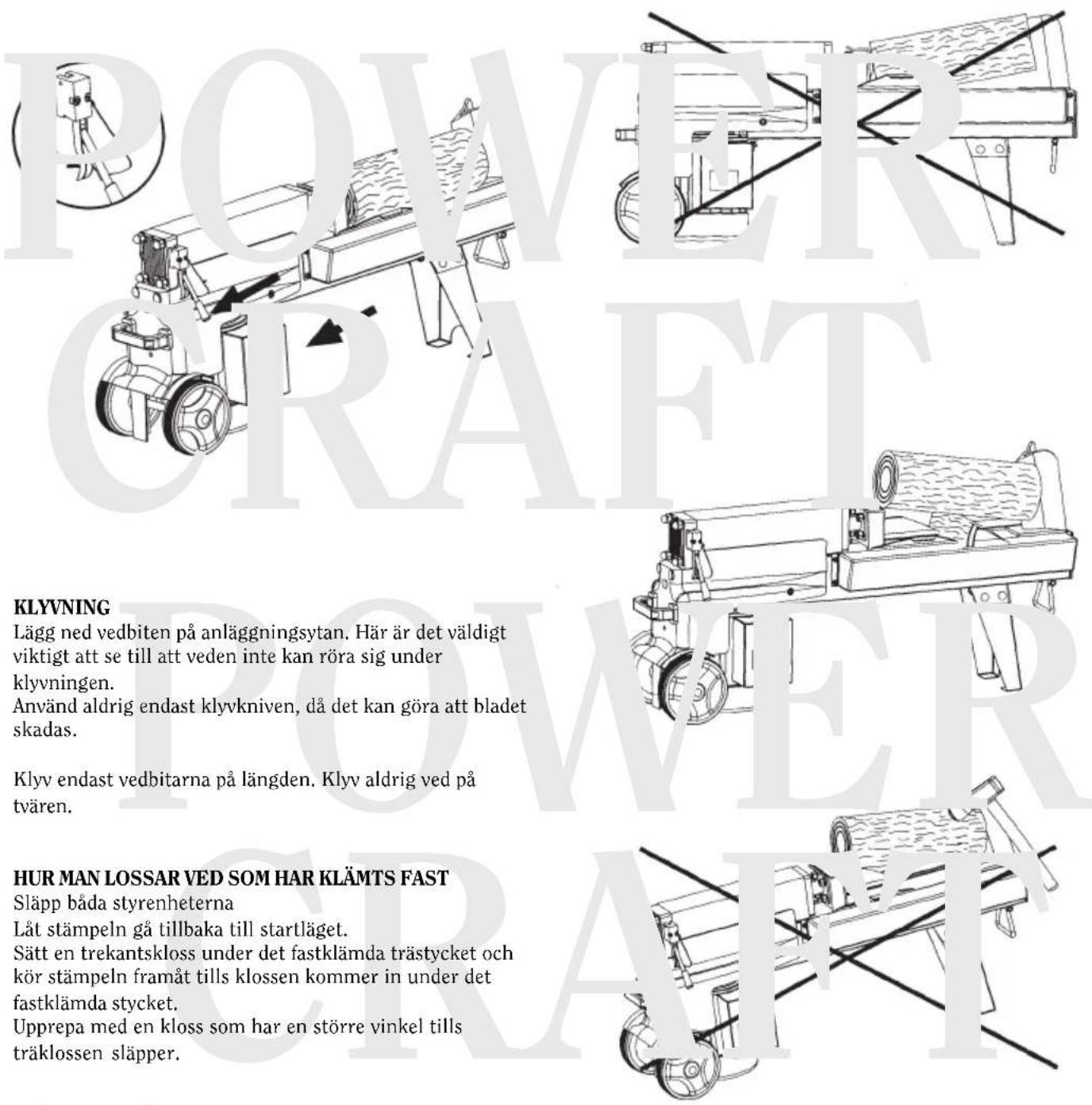

KLYVNING

Lägg ned vedbiten på anläggningsytan. Här är det väldigt viktigt att se till att veden inte kan röra sig under klyvningen.

Använd aldrig endast klyvkniven, då det kan göra att bladet skadas.

Klyv endast vedbitarna på längden. Klyv aldrig ved på tvären.

HUR MAN LOSSAR VED SOM HAR KLÄMTS FAST

Släpp båda styrenheterna

Låt stämpeln gå tillbaka till startläget.

Sätt en trekantskloss under det fastklämda trästycket och kör stämpeln framåt tills klossen kommer in under det fastklämda stycket.

Upprepa med en kloss som har en större vinkel tills träklossen släpper.

SLÅ ALDRIG PÅ TRÄSTYCKET FÖR ATT LOSSA DET - MASKINEN KAN SKADAS.

POWER CRAFT

Svenska

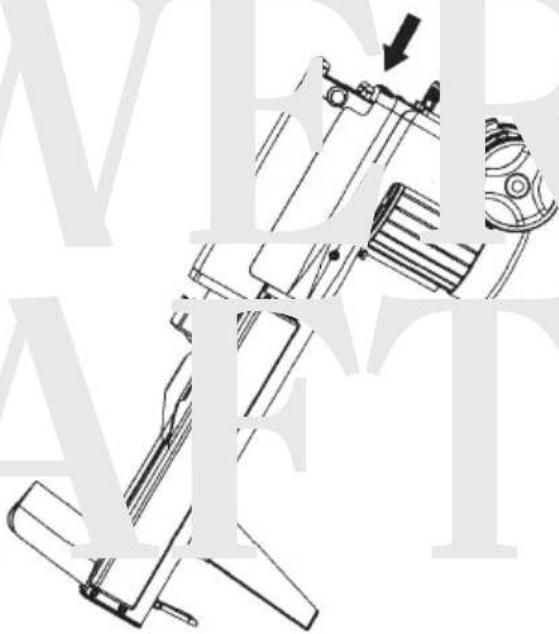

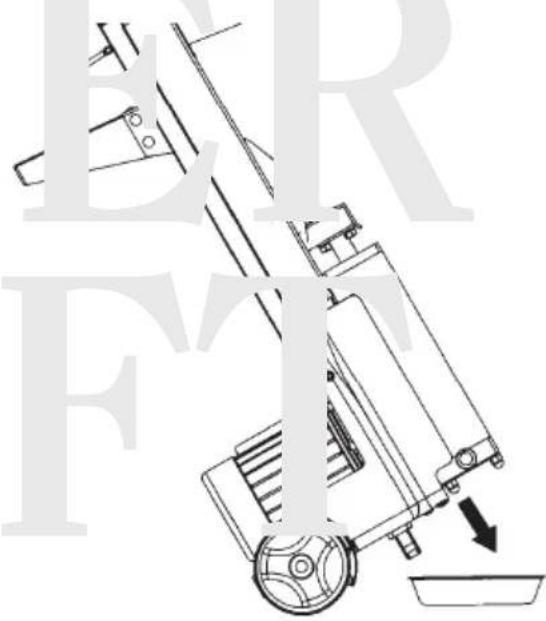

SÅ HÄR BYTER DU OLJA:

Byte av hydrauloljan görs efter cirka 150 timmars användning.

• Koppla från maskinen från strömkällan.
• Avlägsna pluggen för oljepåfyllning samt mätstickan.
• Lyft maskinen och samla upp oljan i ett fat eller liknande.
• Lyft maskinen åt andra hållet.
• Fyll på angiven mängd olja.
• Rengör mätstickan och sätt tillbaka den i maskinen när denna står i vertikalläge.
• Kontrollera att oljenivån befinner sig mellan de båda ringarna på mätstickan.
• Rengör bulten och sätt i den igen. Detta görs innan klyvaren ställs i horisontalläge igen.

Kontrollera regelbundet att oljenivån befinner sig mellan de båda ringarna på mätstickan. Om så inte är fallet, fyller du på mer olja.

Efter att maskinen har använts en tid bör alla ojämnheter på klyvkniven filas bort med en fin fil.

Motorn går inte att starta.

ORSAK:

Överbelastningsströmbrytaren fungerar inte.

PROBLEMLÖSNING

Kontakta en kvalificerad elektriker.

PROBLEM:

Det går inte att klyva vedbiten.

ORSAK:

1. Vedbiten ligger fel.
2. Vedbiten är för stor för att kunna klyvas med vedklyvaren.
3. Klyvkilen är sliten.
4. Oljeläckage.
5. Obehörig inställning av maxtryck.

PROBLEMLÖSNING

1. Kontrollera instruktionerna i bruksanvisningen.
2. Dela vedbiten.
3. Slipa bladet med en fil.
4. Ta reda på var det läcker ifrån och kontakta närmaste återförsäljare.
5. Kontakta din återförsäljare.

PROBLEM:

Stämpeln rör sig ryckigt och vibrerar.

ORSAK:

För lite hydraulolja i systemet.

PROBLEMLÖSNING

Kontrollera oljenivån och efterfyll vid behov.

PROBLEM:

Oljeläckage omkring stämpeln och övriga ställen.

ORSAK:

1. Luft i det hydrauliska systemet.
2. Avluftningsskruven stängdes inte innan klyvaren flyttades.
3. Bulten för oljepåfyllning är lös.
4. Slitna packningar.
5. Lossa på avluftningsskruven 3-4 varv.
6. Kontrollera att avluftningsskruven är stängd innan vedklyvaren flyttas.
7. Dra åt bulten.
8. Kontakta din återförsäljare.

PROBLEMLÖSNING

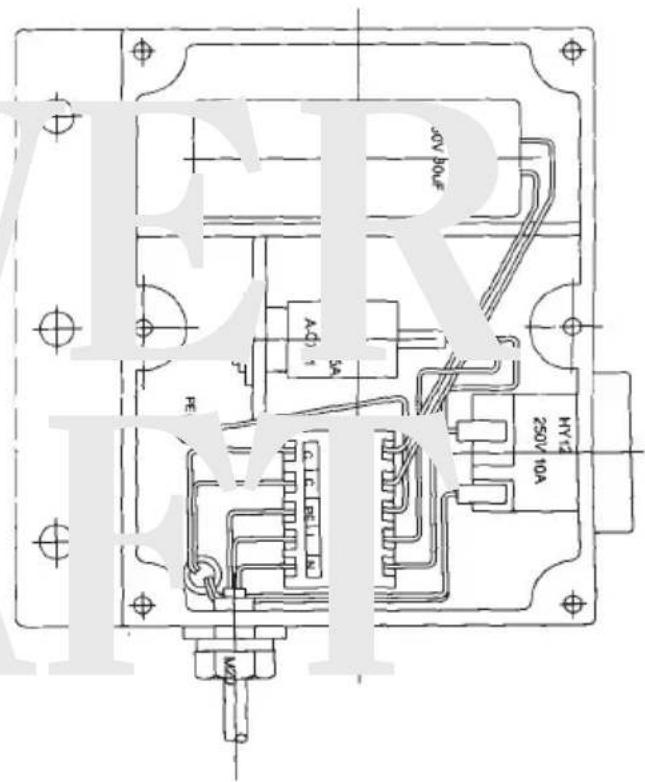

ÖVERBELASTNINGSSTRÖMBRYTARE, ILLUSTRATION

(Endast till för utbildad elektriker).

POWER CRAFT

side 19

Svenska

POWER CRAFT

side 20

Svenska

Maskinen skal kun betjenes av én person. Alle andre skal holdes på avstand. Dette er spesielt viktig när maskinen går.

Kontroller veden

Intygar härmed på eget ansvar, att:

Är tillverkad enligt följande:
