78521 - Broyeur de compost Power Craft - Gratis bruksanvisning og manual

Produkttype	Kompostkvern
Merke	Power Craft
Modell	78521
Motoreffekt	2400 W
Klippekapasitet	Opptil 40 mm
Klippesystem	Slagrotor med to kniver
Maks grenns diameter	40 mm
Oppsamlingsboksens kapasitet	50 L
Støynivå	95 dB(A)
Vekt	20 kg
Mål (H x B x D)	800 x 450 x 400 mm
Strømforsyning	230 V ~ 50 Hz
Sikkerhetsbryter	Ja, med automatisk stopp
Overbelastningsbeskyttelse	Ja, tilbakestillbar
Materiale	Stål og slagfast plastikk
Farge	Grønn/Svart
Garanti	2 år
Medfølgende tilbehør	Skyvestang, oppsamlingspose
Vedlikehold	Regelmessig sliping av kniver og smøring
Reservedeler tilgjengelig	Klippekniver, skyvestang, trakt
Reparerbarhet	Reparerbar design, reservedeler på lager
Energiklasse	Klasse A
EAN	Ikke aktuelt

Ofte stilte spørsmål - 78521 Power Craft

Hvordan starter jeg Power Craft 78521 kompostkvernen?

Sørg for at kvernen er plugget inn i et jordet uttak og sikkerhetsbryteren er i PÅ-stilling. Trykk på den grønne startknappen. Hvis maskinen ikke starter, sjekk overbelastningsbeskyttelsen og tilbakestill om nødvendig.

Hvilke sikkerhetsfunksjoner har 78521?

Kvernen har en sikkerhetsbryter som automatisk stopper motoren hvis traktdøren åpnes. Den har også overbelastningsbeskyttelse for å forhindre motorskade ved fastkjøring.

Hvor ofte bør jeg slipe knivene?

Knivene bør slipes etter hver 10-15 timers bruk eller når du merker at klippeegenskapene reduseres. Bruk en fin fil eller kvern for å opprettholde en skarp kant.

Hvilke materialer kan jeg kverne med denne maskinen?

Du kan kverne grener opptil 40 mm i diameter, blader, kvister og hageavfall. Ikke kvern metall, steiner eller plastikk da dette kan skade knivene.

Hvordan fjerner jeg en fastkjøring?

Først, slå av kvernen og trekk ut støpselet. Vent til rotoren stopper helt. Åpne traktdøren og fjern hindringen med en pinne (aldri hendene). Lukk døren og start på nytt.

Hvilket vedlikehold kreves?

Kontroller og stram bolter regelmessig, smør bevegelige deler med lett olje, slip eller skift kniver etter behov, og rengjør oppsamlingsboksen etter hver bruk. Oppbevar på et tørt sted.

Kan jeg bruke en skjøteledning?

Ja, men bruk en kraftig utendørsskjøteledning med minimum 14 AWG og maksimal lengde 30 meter. Sørg for at ledningen er klassifisert for strømforbruket.

Hvilket støynivå bør jeg forvente?

Kvernen produserer et støynivå på omtrent 95 dB(A). Bruk alltid hørselsvern når du betjener maskinen.

Hvordan rengjør jeg kvernen?

Trekk ut støpselet og la maskinen avkjøles. Fjern oppsamlingsboksen og tøm den. Bruk en børste eller trykkluft for å fjerne rusk fra rotor og hus. Ikke bruk vann.

Hvor kan jeg kjøpe reservedeler?

Reservedeler som kniver, skyvestenger og trakter er tilgjengelig hos autoriserte Power Craft-forhandlere eller nettbutikker. Sjekk manualen for delenummer.

BRUKSANVISNING 78521 Power Craft

Alle rettigheter forbeholdes. Innholdet i denne bruksanvisningen må ikke gjengis, verken helt eller delvis, på noen måte ved hjelp av elektroniske eller mekaniske hjelpemidler, inkludert foto-kopiering eller opptak, oversettes eller lagres i et informasjonslagrings- og informasjonshentingssystem uten skriftlig tillatelse fra HP Værktøj A/S.

Fjern møtrikkerne fra boltene ved (a) og (b) som vist på illustrationen.

Sæt boltene og skiverne i, og spænd møtrikkerne fast.

Forberedelse til start

Fjern dækslet over knivene.

Fjern gitteret foran afgangsrøret.

Drej knivakslen til en passende position. Brug handsker!

Fjern dækslet over kileremmen.

Løsn de fire møtrikker, som holder motoren på plads.

Sæt først den nye kilerem på drivhjulet ved motoren, og dernæst på hjulet ved knivakslen.

Opbevaring

For at du skal få mest mulig glede av den nye kompostkvernen, ber vi deg lese gjennom denne bruksanvisningen og de vedlagte sikkerhetsforskriftene før du begynner å bruke kompostkvernen. Vi anbefaler også at du tar vare på bruksanvisningen, slik at den er tilgjengelig hvis du senere skulle få bruk for å lese om kompostkvernens funksjoner.

Tekniske data

Motortype: 4-takts 1-sylindret motor

Effekt: 6,5 hk, 196 cm3

Arbeidshastighet: 2000 o/min

Startmetode: rekylstarter

Drivstoff: 95 oktan blyfri bensin

Motorolje: alm. motorolje (SAE 10W30/SAE 10W40) skal fylles på innen den tas i bruk første gang

Tankkapasitet, drivstoff: 2 1

Tankkapasitet, motorolje: 0,6 l

Hakke-/skjærekapasitet: maks. 76 mm ∅

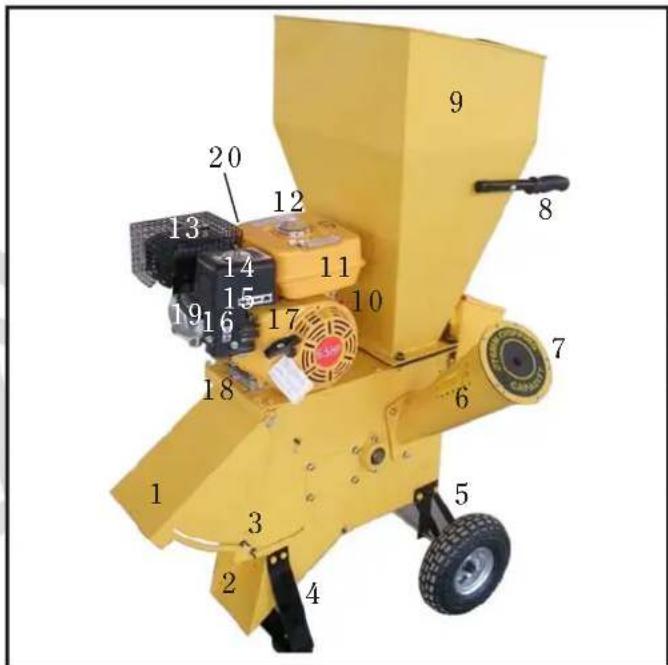

Kompostkvernens deler

1. Skjerm til utkastertuten

2. Utkastertut

3. Vingeskrue

4. Fot

5. Hjul

6. Innmatingsrør til flishugging

7. Innmatingsstuss til flishugging

8. Transporthåndtak

9. Påfyllingstrakt til kompostering

10. Av-knapp

11. Drivstofftank

12. Tanklokk

13. Utblåsingsrør

14. Luftfilter

15. Håndtak til gasspjeld

16. Håndtak til choke

17. Rekylstarter

18. Oljepropp

19. Tennplugghette

20. Oljelokk

Særlige sikkerhetsforskrifter

Kompostkvernen leveres uten motorolje. Husk å fylle på motorolje før bruk!

Tørk bort eventuelt bensinsøl med en tørr klut etter fylling av drivstoff.

Røyking og bruk av åpen ild er forbudt under fylling av drivstoff.

Fyll aldri bensin eller motorolje mens kompostkvernen går.

Ikke fyll på for mye bensin eller motorolje – brannfare!

Oppbevar brennbare materialer i sikker avstand fra kompostkvernen. Utslippsgassene er svært varme og kan antenne materialene.

Start aldri kompostkvernen innendørs, f.eks. i garasjer eller uthus. Utslippsgassene inneholder kullos og hydrokarboner og er derfor livsfarlige for både mennesker og dyr ved innånding.

Ikke berør motorens deler under eller rett etter bruk, da de blir svært varme.

Før aldri hender, føtter eller verktøy inn i påfyllingstrakten, innmatingsrøret eller utkastertuten og ikke prøv å se inn i åpningene när kompostkvernen er i bruk.

Slå alltid av motoren og fjern tennplugghetten før du foretar justeringer på kompostkvernen eller beveger hender, føtter eller annet i nærheten av kompostkvernens bevegelige deler.

Rett aldri utkastertuten mot mennesker, dyr, biler eller bygninger.

Ikke bruk kompostkvernen på et skrånende eller hardt underlag siden vibrasjonene får kompostkvernen til å bevege seg.

Bruk vernebriller, hørselsvern og hansker når du bruker kompostkvernen.

Ikke bruk redskaper av metall til å føre greinene eller kvistene inn i kompostkvernen. Bruk kun redskaper av tre.

Legg aldri verktøy eller andre gjenstander på kompostkvernen.

Forsikre deg om at det ikke kommer fremmedlegemer av f.eks. metall, stein eller glass inn i kompostkvernen.

Montering av kompostkvernen

Arbeidet skal utføres på en ren og jevn overflate.

Ta alle delene ut av emballasjen.

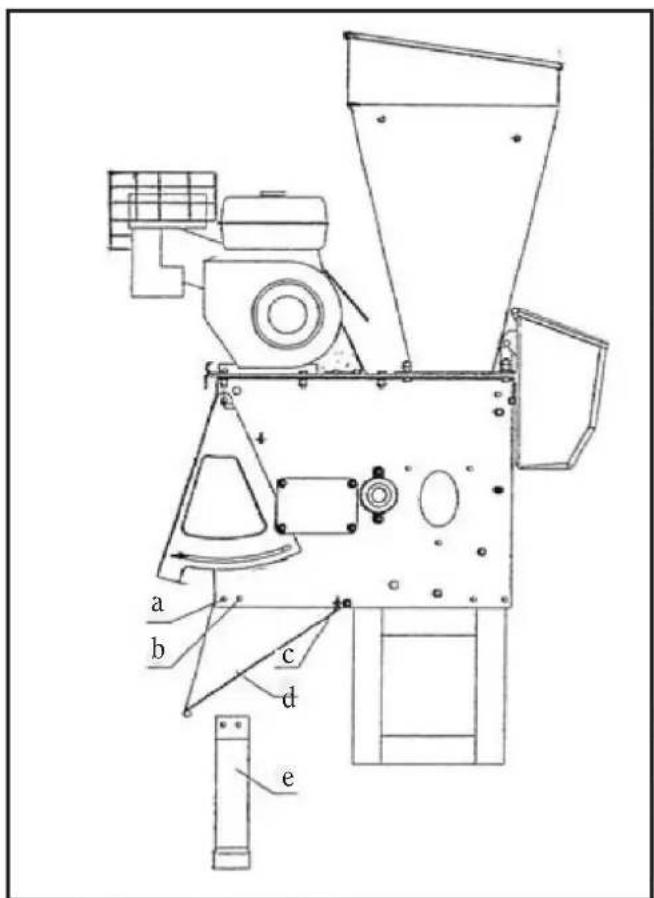

Montering av fot og utkastertut

Fjern mutterne fra boltene ved (a) og (b) som vist på illustrasjonen.

Fjern skivene, boltene og avstandsstykkene.

Trekk kompostkvernen litt fram på trekassen slik at skruen ved (c) frigjøres.

Plasser foten (e) slik at hullene er ovenfor hullene ved (a) og (b).

Plasser avstandsstykkene i hullene igjen.

Sett inn boltene og skivene og stram til mutterne.

Montering av fot og utkastertut

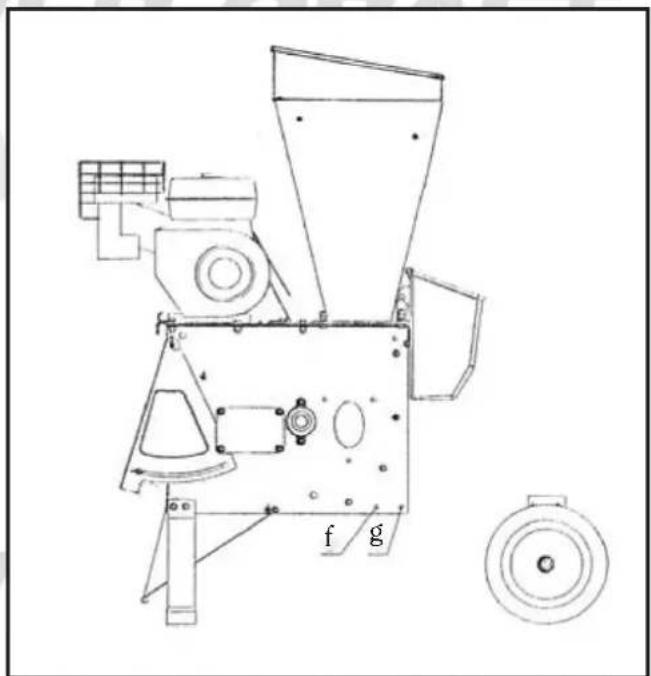

Montering av hjul

Plasser hjulbeslagene og hjulene på akselen.

Hold hjulbeslagene slik at hullene i dem er ovenfor hullene ved (f) og (g).

Plasser avstandsstykket gjennom hullet ved (g) igjen og før deretter bolten igjennom. Spenn bolten fast med skiven og mutteren.

Etterstram bolten ved (f).

Det er nå trygt å slippe kompostkvernen.

Montering av hjul

BRUKSANVISNING

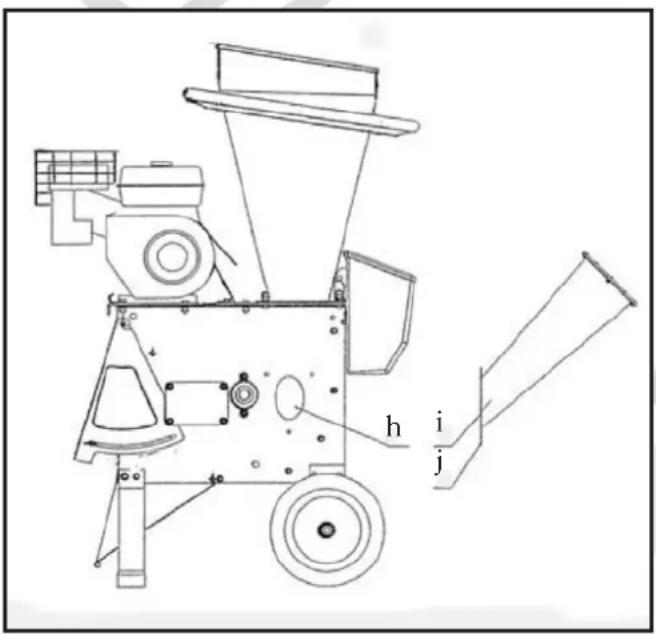

Montering av innmatingsrør

Hold innmatingsrøret (i) slik at hullene ved (j) er ovenfor hullene ved (h).

Skru innmatingsrøret lett fast med skiver og M8-muttere.

Skyv innmatingsrøret godt inn mot siden av kompostkvernen og etterstram mutterne.

Montering av innmatingssrør

Montering av gitter ved utkastertut

Fjern vingeskruene (3) ved skjermen (1) og vipp skjermen helt opp.

Sett fast gitteret på skjermens aksel og fest det med en fjær.

Plasser den nederste delen av gitteret slik at det sitter utenfor akselen ved åpningen til avgangsrøret. Fest gitteret med M5 × 15-bolter på begge sider av åpningen.

Montering av transporthåndtak

Hold transporthåndtakene slik at de er plassert over hullene i påfyllingstrakten.

Skru håndtakene sikkert fast med skruer.

Innstilling av skjermen ved utkastertuten

Løsne fingerskruene (3) og still skjermen (1) inn til ønsket vinkel. Stram fingerskruene igjen. Jo brattere vinkel, desto lenger blir utkastet.

Klargjøring til start

Skru av oljelokket (20). Kontroller oljenivået på peilepinnen, som befinner seg på baksiden av lokket, og fyll om nødvendig på motorolje. Skru dekselet på igjen.

Skru av tanklokket (12) og kontroller bensinnivået.

Fyll bensin hvis bensinnivået er for lavt. Skru dekselet på igjen.

Skru av vingemutteren oppe på luftfilteret (14), fjern luftfilteret og kontroller om filterelementet er rent. Rengjør filterelementet hvis det er nødvendig og monter det på igjen.

Starte motoren

Sett av-knappen (10) i posisjonen „On“.

Sett håndtaket til gasspjeldet (15) på maksimal innstilling.

Ved kaldstart skal chokens håndtak (16) skyves over mot bensinsymbolet slik at bensinblandingen blir fetere.

Trekk forsiktig i rekylstarteren (17) til du merker motstand. Trekk deretter rekylstarteren helt ut med stor kraft, slik at motoren starter. Merk! Ikke la rekylstarteren slå inn mot kompostkvernen siden det kan skade delene.

BRUKSANVISNING

La motoren gå litt og flytt deretter choken tilbake, eventuelt i flere omganger. Kontroller at motoren går jevnt. Motorhastigheten kan kontrolleres ved hjelp av gasshåndtaket.

Ikke utsett motoren for for stor belastning de første gangene den brukes.

Kverning

Start motoren og la den varmes opp som angitt.

Kvister, hekkavfall, planter og annet avklipp med forholdsvis tynn stamme puttes i påfyllingstrakten (9) og kvernes.

Bruk eventuelt en trepinne eller lignende for å føre avklippet ned til knivene.

Fjern jevnlig det kvernede avklippet fra utkastertuten med en spade.

Hvis det kvernede avklippet skal brukes til kompostering, kan det eventuelt kvernes flere ganger i kompostkvernen slik at det findeles ytterligere.

Vær oppmerksom på at utkastertuten kan blokkeres dersom avklippet er fuktig eller inneholder mye saft.

Flishugging

Start motoren og la den varmes opp som angitt.

Greiner og stammer på inntil 76 mm i diameter kan hugges til flis i kompostkvernen. Før emnet inn i innmatingsrøret (6) gjennom innmatisingsstussen (7). Ikke press kompostkvernen, men la den jobbe gjennom emnet. Jo tykkere emnet er, jo lenger tid tar det å flishugge det.

Ikke prøv å flishugge emner som ikke enkelt går gjennom åpningen i innmatisingsstussen.

Stansing av motoren

Reduser motorhastigheten til lavest mulig nivå ved hjelp av håndtaket til gasspjeldet. Lukk deretter håndtaket til gasspjeldet og sett av-knappen i posisjonen „Stop“.

Sliping av knivene

Begynner kompostkvernen å høre anstrengt ut eller gå langsommere, eller dersom kileremmen glir selv om den er stram nok, må du kontrollere om knivene er blitt sløve.

Kontroller at motoren har stoppet og at tennplugghetten (19) er fjernet fra tennpluggen og festet, slik at den ikke ved et uhell kan komme i kontakt med tennstiften.

Fjern gitteret foran utkastertuten.

Drei knivakselen til en passende posisjon. Bruk hansker!

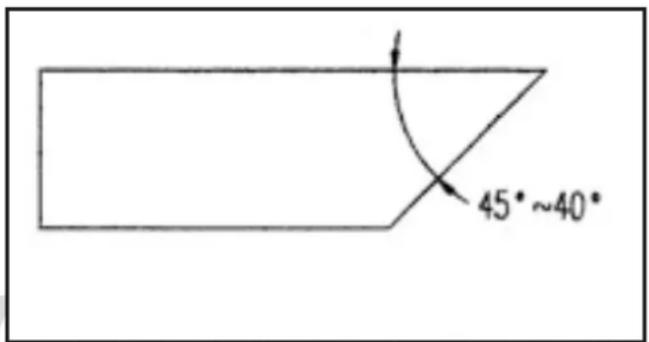

Fjern fikseringsskruen på knivparet, og ta dem ut. Slip knivene i en vinkel på 40–45 grader. Ikke press knivene så hardt under slipingen at de misfarges eller avherdes.

Knivene skal slipes like mye. Veier ikke knivene det samme, vil dette føre til økt vibrasjon og større slitasje på kompostkvernen under bruk.

Monter knivene og de øvrige delene igjen i omvendt rekkefølge.

BRUKSANVISNING

Justering av kileremmen

Kontroller at motoren har stoppet og at tennplugghetten (19) er fjernet fra tennpluggen og festet, slik at den ikke ved et uhell kan komme i kontakt med tennstiften.

Fjern dekselet over kileremmen.

Løsne de fire mutterne som holder motoren på plass.

Trekk motoren framover til kileremmen er tilstrekkelig stram.

Stram de fire mutterne som holder motoren på plass.

Monter dekselet over kileremmen.

Er kileremmen revnet, morknet eller nedslitt, skal den skiftes ut med en ny av samme type. Merk at den gamle kileremmet vil være litt lenger enn den nye på grunn av slitasje.

Trekk kileremmen til den ene siden og drei drivhjulet langsomt rundt til kileremmen hopper av. Pass på at du ikke får fingrene i klem.

Plasser først den nye kileremmen på drivhjulet ved motoren og deretter på hjulet ved knivakselen.

Oppbevaring

Hvis kompostkvernen skal oppbevares i lengre tid uten å være i bruk, skal du gjøre følgende:

• Tøm og rengjør drivstofftanken.
  • Tapp av motoroljen
• Tørk av motorens ytterside med en myk klut.
• Rengjør kompostkvernen og dekk alle metalloverflater med en lett oljefilm.

Oppbevar kompostkvernen på et rent og tørt sted med god ventilasjon.

Feilsøking

Hvis motoren ikke kan startes, eller hvis den er vanskelig å starte, skal du gjøre følgende:

• Kontroller olje- og bensinnivået.
• Kontroller at det ikke er lekkasjer i drivstoffeller oljesystemet.
• Kontroller tennpluggen og rengjør den om nødvendig med en stålbørste.

Hvis motoren fremdeles ikke fungerer, skal kompostkvernen leveres til reparasjon hos en autorisert reparatør.

BRUKSANVISNING

Introduktion

98/37/E∅F: Maskindirektivet med tillegg og rettelser.

06/95/EØF: Lavspenningsdirektivet.

89/336/EØF: EMC-direktivet + (rettelser 93/68/EEC)
