Tuotetyyppi	Kompostimurskain
Brändi	Power Craft
Malli	78521
Moottorin teho	2400 W
Leikkuukapasiteetti	Jopa 40 mm
Leikkuujärjestelmä	Iskuroottori kahdella terällä
Suurin oksan halkaisija	40 mm
Keräyslaatikon tilavuus	50 L
Melutaso	95 dB(A)
Paino	20 kg
Mitat (K x L x S)	800 x 450 x 400 mm
Virtalähde	230 V ~ 50 Hz
Turvakytkin	Kyllä, automaattipysäytyksellä
Ylikuormitussuoja	Kyllä, palautuva
Materiaali	Teräs ja iskunkestävä muovi
Väri	Vihreä/Musta
Takuu	2 vuotta
Mukana tulevat lisävarusteet	Työntötikku, keräyspussi
Huolto	Terien säännöllinen teroitus ja voitelu
Varaosat saatavilla	Leikkuuterät, työntötikku, syöttösuppilo
Korjattavuus	Korjattava rakenne, varaosia varastossa
Energiatehokkuus	Luokka A
EAN	Ei sovelleta

Usein kysytyt kysymykset - 78521 Power Craft

Kuinka käynnistän Power Craft 78521 -kompostimurskaimen?

Varmista, että murskain on kytketty maadoitettuun pistorasiaan ja turvakytkin on ON-asennossa. Paina vihreää käynnistyspainiketta. Jos kone ei käynnisty, tarkista ylikuormitussuoja ja palauta tarvittaessa.

Mitä turvaominaisuuksia 78521-mallissa on?

Murskaimessa on turvakytkin, joka pysäyttää moottorin automaattisesti, jos syöttösuppilon luukku avataan. Siinä on myös ylikuormitussuoja estämään moottorin vaurioituminen tukkeutumisen yhteydessä.

Kuinka usein terät tulisi teroittaa?

Terät tulisi teroittaa 10-15 käyttötunnin välein tai kun huomaat silppuamistehon heikkenevän. Käytä hienoa viilaa tai hiomakonetta terävän reunan ylläpitämiseksi.

Mitä materiaaleja voin silputa tällä koneella?

Voit silputa oksia, joiden halkaisija on enintään 40 mm, lehtiä, oksia ja puutarhajätettä. Älä silppua metallia, kiviä tai muovia, koska ne voivat vahingoittaa teriä.

Miten poistan tukoksen?

Sammuta murskain ja irrota se pistorasiasta. Odota, että roottori pysähtyy kokonaan. Avaa syöttösuppilon luukku ja poista tukos tikulla (älä koskaan käsin). Sulje luukku ja käynnistä uudelleen.

Mitä huoltoa tarvitaan?

Tarkista ja kiristä pultit säännöllisesti, voitele liikkuvat osat kevyellä öljyllä, teroita tai vaihda terät tarvittaessa ja puhdista keräyslaatikko jokaisen käytön jälkeen. Säilytä kuivassa paikassa.

Voinko käyttää jatkojohtoa?

Kyllä, mutta käytä raskasta ulkokäyttöön tarkoitettua jatkojohtoa, jonka johtimen vähimmäispaksuus on 14 AWG ja enimmäispituus 30 metriä. Varmista, että johto on mitoitettu tehonkulutukselle.

Mitä melutasoa voin odottaa?

Murskain tuottaa noin 95 dB(A) melutason. Käytä aina kuulonsuojaimia käyttäessäsi konetta.

Kuinka puhdistan murskaimen?

Irrota kone pistorasiasta ja anna sen jäähtyä. Poista keräyslaatikko ja tyhjennä se. Käytä harjaa tai paineilmaa poistaaksesi roskat roottorista ja kotelosta. Älä käytä vettä.

Mistä voin ostaa varaosia?

Varaosia, kuten teriä, työntötikkuja ja syöttösuppiloita, on saatavana valtuutetuilta Power Craft -jälleenmyyjiltä tai verkkokaupoista. Tarkista osanumerot käyttöohjeesta.

KÄYTTÖOHJE 78521 Power Craft

Valmistettu Kiinan kansantasavallassa

Kaikki oikeudet pidätetään. Tämän käyttöohjeen sisältöä ei saa jäljentää kokonaan eikä osittain millään tavalla sähköisesti tai mekaanisesti, esimerkiksi valokopioimalla tai -kuvaamalla, kääntää tai tallentaa tiedontallennus- ja hakujärjestelmään ilman HP Værktøj A/S:n kirjallista lupaa.

Hergestellt in P.R.C.

Tankkapacitet, motorolja: 0,6 l

Hacknings-/skär-kapacitet: max. 76 mm ∅

Kompostkvarnens delar

Saat oksasilppurista suurimman hyödyn, kun luet käyttöohjeen ja turvallisuusohjeet läpi ennen silppurin käyttöönottoa. Säilytä tämä käyttöohje, jotta voit tarvittaessa palauttaa mieleesi oksasilppurin toiminnot.

Tekniset tiedot

Moottorin tyyppi:1-sylinterinen nelitahtimoottori

Teho: 6,5 hk, 196 cm3

Työnopeus: 2.000 kierr./min

Käynnistystapa: vetokäynnistys

Polttoaine: 95-oktaaninen lyijytön bensiini

Moottoriöljy: tav. moottoriöljy (SAE 10W30/SAE 10W40) täytettävä ennen ensimmäistä käyttöönottoa

Säiliön tilavuus, polttoaine: 2 l

Säiliön tilavuus, moottoriöljy: 0,6 l

Silppuamis-/haketuskapasiteetti: enint. 76 mm ∅

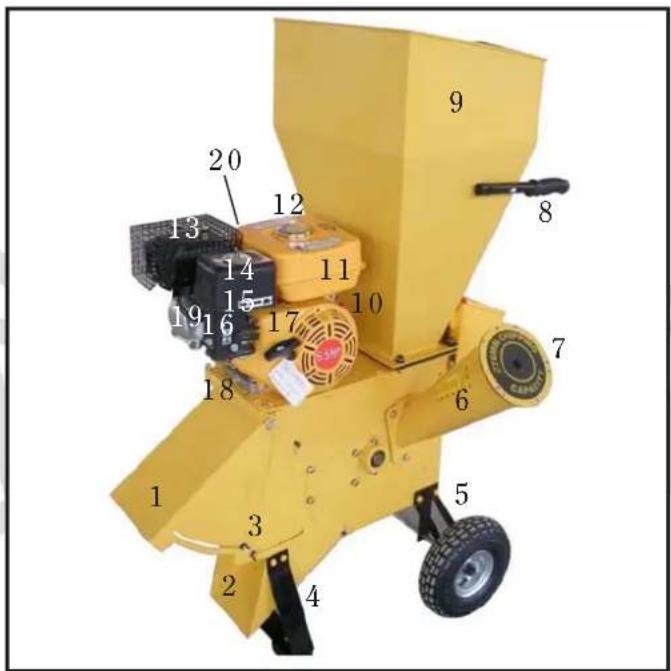

Oksasilppurin osat

1. Poistoputken suojus
2. Poistoputki
3. Siipiruuvi
4. Jalka
5. Pyörät
6. Haketuksen syöttöputki
7. Haketuksen syöttösuutin
8. Kuljetuskahvat
9. Silppurin syöttösuppilo
10. Katkaisinpainike
11. Polttoainesäiliö
12. Polttoainesäilion kansi
13. Pakoputki
14. Ilmansuodatin
15. Kaasuttimen kahva
16. Rikastimen kahva
17. Käynnistysnaru
18. Öljytulppa
19. Sytytystulpan hattu
20. Öljyntäyttöaukon kansi

Erityiset turvallisuusohjeet

Oksasilppuri toimitetaan öljytila tyhjänä. Muista lisätä moottoriöljä öljytilaan ennen moottorin käyttöä!

Oksasilppuri toimii lyijyttömällä bensiinillä. Älä koskaan täytä polttoainesäiliötä lyijypitoisella bensiinillä, dieselpolttoaineella, petrolilla tai muilla vastaavilla polttoaineilla.

Kuivaa mahdollisesti läikkynyt bensiini kuivalla liinalla polttoainesäiliön täyttämisen jälkeen.

Tupakointi ja avotulen käyttö on kielletty polttoainesäiliön täytön aikana.

Älä koskaan lisää bensiiniä tai moottoriöljyä, kun oksasilppuri on käynnissä.

Älä lisää liikaa bensiiniä tai moottoriöljyä, koska niiden läikkyminen aiheuttaa palovaaran.

Säilytä palavat materiaalit turvallisella etäisyydellä oksasilppurista, koska moottorin kuumat pakokaasut voivat sytyttää ne.

Älä koskaan käynnistä oksasilppuria sisällä, esim. autotallissa tai ulkorakennuksessa. Pakokaasuissa on häkää ja hiilivetyjä, joiden hengittäminen on hengenvaarallista ihmisille ja eläimille.

Älä koskaan käynnistä oksasilppuria, jos sen ilmansuodatinta ei ole asennettu.

Älä koskaan kosketa moottorin osia käytön aikana tai heti sen jälkeen, koska ne kuumenevat voimakkaasti.

Älä koskaan työnnä käsiä, jalkoja tai työkaluja syöttösuppilion tai syöttö- tai poistoputkeenäläkä yritä katsoa aukoista sisään oksasilppurin käytön aikana.

Sammuta aina moottori ja poista sytytystulpan hattu, ennen kuin säädät oksasilppuria ja ennen kuin viet kädet, jalat tai muuta silppurin liikkuvien osien läheisyyteen.

Älä koskaan suuntaa poistoputkea ihmisiä, eläimiä, autoja tai rakennuksia kohti.

Älä koskaan käytä oksasilppuria kaltevalla tai kovalla ja liukkaalla alustalla, koska tärinä voi

saada oksasilppurin liikkumaan.

Käytä silmä- ja kuulosuojaimia sekä suojakäsineitä, kun käytät oksasilppuria.

Älä koskaan käytä metallisia työvälineitä oksien ja risujen työntämiseen oksasilppurin sisään. Käytä puisia työvälineitä.

Älä koskaan aseta työkaluja tai muita esineitä oksasilppurin päälle.

Varo, ettei oksasilppuriin pääse esimerkiksi metallin-, kiven- tai lasinkappaleita.

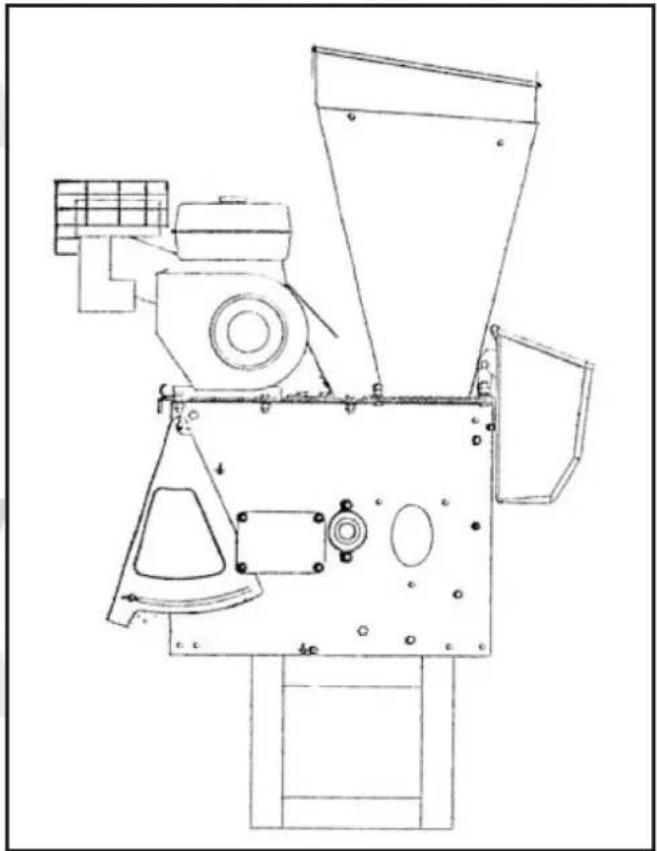

Oksasilppurin kokoaminen

Pyydä toinen henkilö avuksesi, kun kokoat oksasilppuria.

Kokoaminen tulee tehdä puhtaalla ja tasaisella pinnalla.

Pura osat pakkauksesta.

Nosta laite tukevan puulaatikon päälle.

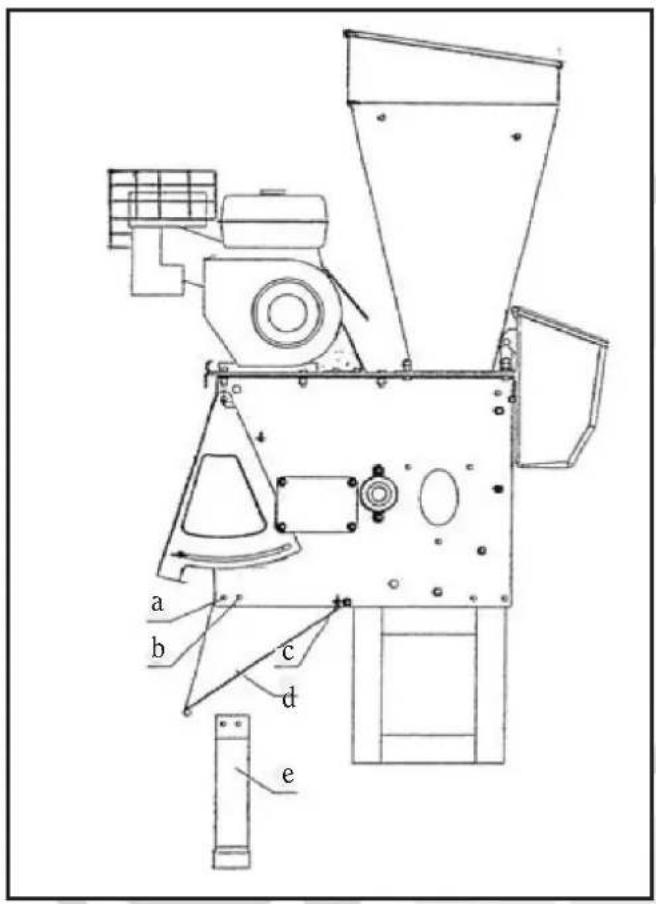

Jalan ja poistoputken asentaminen

Poista mutterit pulteista (a) ja (b); ks. piirros.

Poista aluslevyt, pultit ja välikappaleet.

Vedä oksasilppuria puulaatikon päällä hieman eteenpäin, jotta ruuvit (c) vapautuvat.

Käännä poistoputkea (d) alaspäin, kunnes reiät (a) ja (b) ovat kohdakkain.

Aseta jalka (e) niin, että sen reiät ovat reikien (a) ja (b) kohdalla.

Aseta välikappaleet takaisin reikiin.

Aseta pultit ja aluslevyt paikalleen ja kiristä mutterit.

Jalan ja poistoputken asentaminen

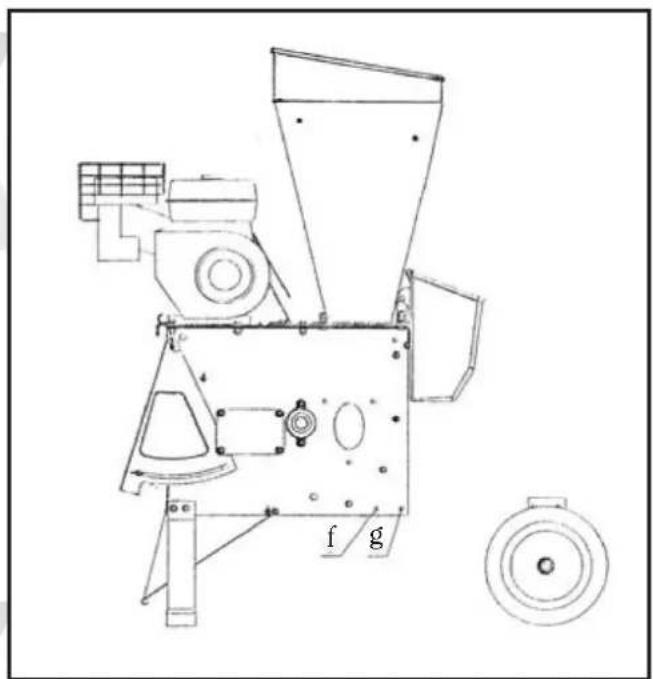

Pyörien asentaminen

Aseta pyörien kiinnikkeet ja pyörät akseliin.

Poista mutterit, aluslevyt, pultit ja välikappaleet (g).

Tue oksasilppuria ja poista puulaatikko. Ota huomioon, että oksasilppuri on raskas.

Pitele pyörien kiinnikkeitä niin, että niiden reiät ovat kohdakkain reikien (f) ja (g) kanssa.

Aseta pultti (M8×20) reikään (f) ja kiristä sitä kevyesti mutterilla oksasilppurin sisäpuolelta.

Aseta välikappale takaisin reiän (g) läpi ja työnnä pultti läpi. Kiristä pultti aluslevyllä ja mutterilla.

Kiristä pultti (f).

Nyt voit irrottaa otteesi oksasilppurista turvallisesti.

Pyörien asentaminen

KÄYTTÖOHJE

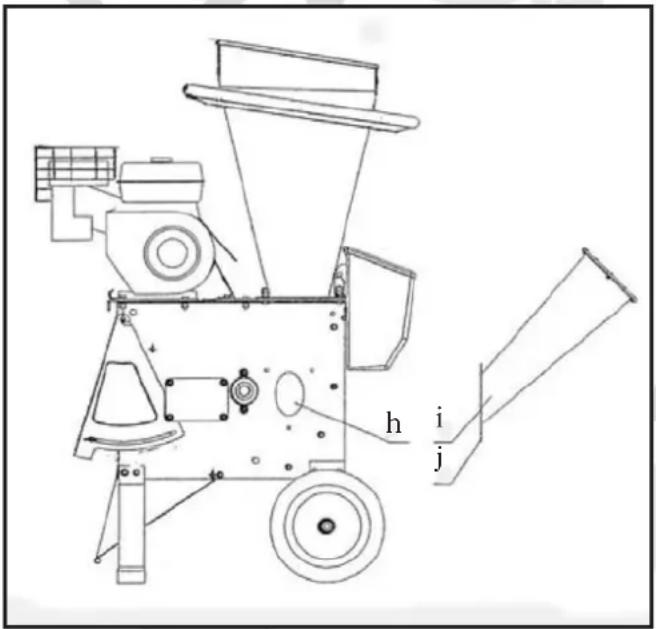

Syöttöputken asentaminen

Pitele syöttöputkea (i) niin, että sen reiät (j) ovat kohdakkain reikien (h) kanssa.

Ruuvaa syöttöputki kevyesti kiinni aluslevyillä ja M8-muttereilla.

Työnnä syöttöputki kunnolla sisään oksasilppurin sivuun ja kiristä mutterit.

Syöttöputken asentaminen

Ritilän asentaminen poistoputkeen

Poista siipiruuvit (3) suojuksesta (1) ja käännä suojus kokonaan ylös.

Aseta ritilä kiinni suojuksen akseliin ja kiinnitä se jousella.

Aseta ritilän alaosa niin, että se on akselin ulkopuolella poistoputken aukon kohdalta. Kiinnitä ritilä M5×15-pultilla aukon molemmilta sivuilta.

Kuljetuskahvojen asentaminen

Pitele kuljetuskahvoja niin, että ne ovat syöttösuppilon reikien kohdalla.

Kierrä kahvojen ruuvit kunnolla kiinni.

Poistoputken suojuksen säätäminen

Löysää sormiruuveja (3) ja säädä suojus (1) haluttuun kulmaan. Kiristä sormiruuvit uudelleen. Mitä jyrkempi kulma, sitä pidemmälle silppu lentää.

Käynnistyksen valmistelu

Irrota öljyntäyttöaukon kansi (20). Tarkista moottoriöljyn määrä öljyn mittatikusta, joka on kannen taustapuolella. Lisää tarvittaessa moottoriöljyä. Kiinnitä kansi takaisin.

Irrota polttoainesäiliön kansi (12) ja tarkista bensiinin määrä.

Lisää bensiiniä, jos sitä on liian vähän. Kiinnitä kansi takaisin.

Irrota ilmansuodattimen (14) yläpuolella oleva siipimutteri. Irrota ilmansuodatin ja tarkista, onko suodatinosa puhdas. Puhdista tarvittaessa suodatinosa ja aseta takaisin paikalleen.

Moottorin käynnistys

Aseta katkaisinpainike (10) ON-asentoon.

Aseta kaasuttimen kahva (15) maksimiasentoon. Kylmäkäynnistyksessä rikastimen kahvaa (16) on työnnettävä rikastimen symbolia kohti, jotta bensiiniseosta syötetään.

Vedä käynnistysnarusta (17) varovasti, kunnes moottorissa tuntuu vastusta. Vetäise sen jälkeen käynnistysnaru voimalla kokonaan ulos niin, että moottori käynnistyy. Huomautus! Älä anna käynnistysnarun kahvan iskeytyä oksasilppuria vasten, koska se voi vahingoittaa silppurin osia.

KÄYTTÖOHJE

Anna moottorin käydä vähän aikaa ja siirrä rikastin takaisin. Toista tarvittaessa. Tarkista, että moottori käy tasaisesti. Voit säätää moottorin käyntinopeutta kaasuttimen kahvan avulla.

Älä kuormita moottoria liikaa ensimmäisillä käyttökerroilla.

Silppuaminen

Käynnistä moottori ja anna sen lämmetä edellä kuvatulla tavalla.

Risut, pensasaitajäte, kasvit ja muu ohuehko puutarhajäte pannaan syöttösuppilion (9) ja silputaan.

Käytä tarvittaessa puutikkua tai vastaavaa puutarhajätteen työntämiseen teriä kohti.

Poista silputtu puutarhajäte säännöllisin väliajoin poistoputkesta lapiolla.

Jos silputtua jätettä on tarkoitus käyttää kompostiin, se voidaan tarvittaessa silputa useampaan kertaan, jotta se olisi vielä hienojakoisempaa.

Varo, ettei poistoputki tukkeudu, jos leikkuujäte on kosteaa tai sisältää paljon nestettä.

Haketus

Käynnistä moottori ja anna sen lämmetä edellä kuvatulla tavalla.

Oksasilppurilla voidaan hakettaa enintään 76 mm paksuisia oksia. Työnnä materiaali syöttöputkeen (6) syöttösuuttimen (7) läpi. Älä tunge materiaalia, vaan anna laitteen hakata se omaan tahtiinsa. Mitä paksumpi oksa, sitä pidempi aika haketukseen menee.

Älä yritä hakettaa materiaalia, jota on vaikea saada syöttösuuttimen läpi.

Moottorin pysäytys

Pienennä moottorin käynti mahdollisimman hiljaiselle kaasuttimen kahvan avulla. Sulje sen jälkeen kaasuttimen kahva ja käännä katkaisinpainike Stop-asentoon.

Terien teroittaminen

Jos oksasilppuri alkaa kuulostaa voimattomalta tai hidastua tai jos kiilahihna luistaa, vaikka se on riittävän kireällä, tarkista, ovatko terät tylsyneet.

Tarkista, että moottori on pysähtynyt ja sytytystulpan hattu (19) poistettu ja kiinnitetty niin, ettei se pääse vahingossa kosketukseen sytytystulpan kanssa.

Poista kansi terien päältä.

Poista ritilä poistoputken edestä.

Käännä terääkseli sopivaan asentoon. Käytä suojakäsineitä!

Poista teräparin kiinnitysruuvi ja poista terät.

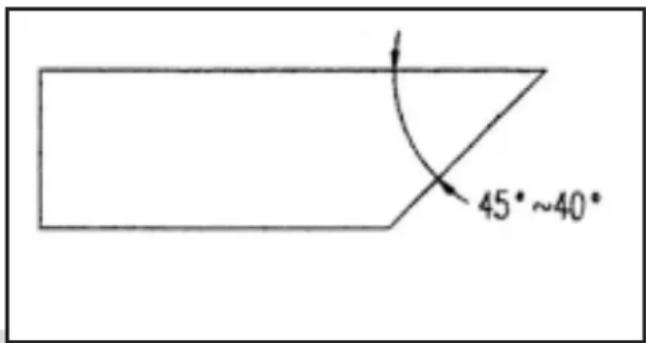

Hio teriä 40-45 asteen kulmassa. Älä paina teriä teroituksen aikana niin voimakkaasti, että niiden väri muuttuu tai ne pehmenevät.

Teriä on hiottava yhtä paljon. Jos terät eivät paina yhtä paljon, tärinä lisääntyy ja oksasilppuri kuluu nopeammin käytön aikana.

Asenna terät ja muut osat takaisin käänetyssä järjestyksessä.

KÄYTTÖOHJE

Kiilahihnan säätäminen

Tarkista, että moottori on pysähtynyt ja sytytystulpan hattu (19) poistettu ja kiinnitetty niin, ettei se pääse vahingossa kosketukseen sytytystulpan kanssa.

Poista kansi kiilahihnan päältä.

Löysää neljää ruuvia, jotka pitävät moottoria paikallaan.

Työnnä moottoria eteenpäin, kunnes kiilahihna on riittävän kireällä.

Kiristä neljä ruuvia, jotka pitävät moottoria paikallaan.

Aseta kansi paikalleen kiilahihnan päälle.

Jos kiilahihna on murtunut tai kulunut, se on vaihdettava uuteen samantyypiseen hihnaan. Ota huomioon, että vanha kiilahihna on tavallisesti hieman pidempi kuin uusi, koska se on kulunut.

Vedä kiilahihna sivuun ja pyöritä vetopyörää hitaasti, kunnes kiilahihna irtoaa. Varo, etteivät sormesi jää puristuksiin.

Aseta uusi kiilahihna vetopyörään ensin moottorin kohdalta ja sitten terääkselin kohdalta.

Säilytys

Tee seuraavat toimet, jos oksasilppuria säilytetään pitkän aikaa käyttämättömänä:

• Tyhjennä ja puhdista polttoainesäiliö.
  • Laske moottoriöljy pois.
• Pyyhi moottorin ulkopinta pehmeällä liinalla.
• Puhdista oksasilppuri ja levitä metallipinnoille hiukan öljyä.

Säilytä oksasilppuri puhtaassa ja kuivassa paikassa, jossa on hyvä ilmanvaihto.

Vianmääritys

Jos moottori ei käynnisty tai jos sen käynnistys on vaikeaa, tee seuraavat toimet:

• Tarkista öljyn ja bensiinin määrä.
• Tarkista, että polttoaine- ja öljyjärjestelmä eivät vuoda.
• Tarkista sytytystulppa ja puhdista se tarvittaessa teräsharjalla.

Jos moottori ei edelleenkään toimi, oksasilppuri on toimitettava valtuutetun korjaajan korjattavaksi.

INSTRUCTION MANUAL

Introduction

CE-merkki myönnetty: 2007

Ilmoittaa omalla vastuullaan, että:

On valmistettu seuraavien direktiivien mukaisesti:

98/37/ETY: Konedirektiivi liitteineen ja korjauksineen.

06/95/ETY: Matalajännitedirektiivi.

89/336/ETY: EMC-direktiivi + (korjauksineen 93/68/ETY)
