BRUKSANVISNING 78521 Power Craft

Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte under några villkor, varken helt eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, som t.ex. foto-kopiering eller fotografering, ej heller översättas eller sparas i ett informationslagrings- och informationshämtningssystem, utan skriftligt medgivande från HP Værktøj A/S.

Få hjelp av en annen person när kompostkvernen skal monteres.

För att du ska få så stor glädje som möjligt av din nya kompostkvarn, rekommenderar vi att du läser igenom denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda kompostkvarnen. Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om kompostkvarnens olika funktioner igen.

Tekniska data

Motortyp: 1-cylindrig 4-taktsmotor

Effekt: 6,5 hk / 196 cm3

Arbetshastighet: 2.000 v/min

Startmetod: ryckstart

Bränsle: 95-oktanig blyfri bensin

Motorolja: vanlig motorolja (SAE 10W30/SAE 10W40) ska fyllas på innan kvarnen tas i bruk första gången

Tankkapacitet, bränsle: 2 1

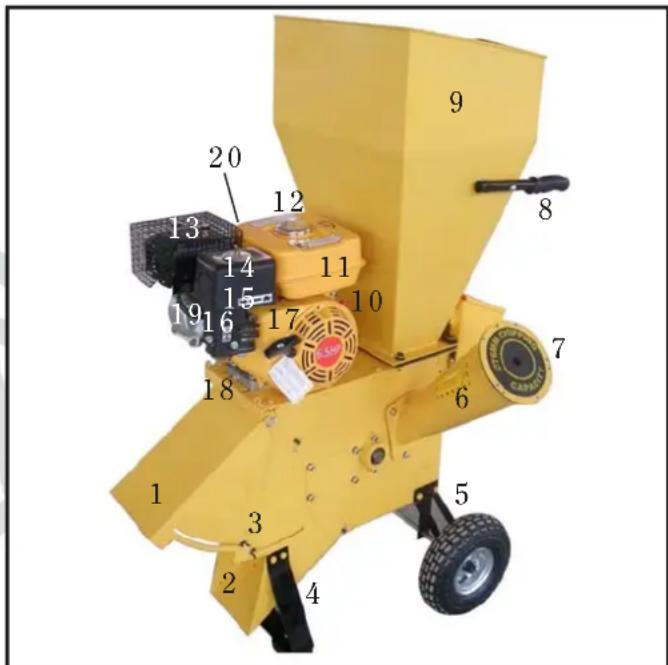

1. Kåpa över utkastarrör
2. Utkastarrör
3. Vingskruv
4. Fot
5. Hjul
6. Inmatningsrör till flishuggning
7. Inmatningsöppning till flishuggning
8. Transporthandtag
9. Tratt till kompostering
10. Stoppknapp
11. Bränsletank
12. Tanklock
13. Avgasrör
14. Luftfilter
15. Gasreglage
16. Chokereglage
17. Starthandtag
18. Oljeplugg
19. Tändhatt
20. Oljepåfyllningslock

Särskilda säkerhetsföreskrifter

Det finns ingen olja påfylld i kompostkvarnen då den levereras. Kom ihåg att fylla på motorolja före användning!

Kompostkvarnen går på blyfri bensin. Fyll därför aldrig på med blyhaltig bensin, diesel, fotogen eller liknande i tanken.

Torka bort eventuell spilld bensin med en torr trasa sedan du har fyllt på bränsle.

Det är förbjudet att röka och tända eld under påfyllning av bränsle.

Fyll aldrig på bensin eller motorolja medan kompostkvarnen är igång.

Fyll inte på för mycket bensin eller motorolja, eftersom detta medför brandfara.

Förvara brännbara material på säkert avständ från kompostkvarnen eftersom avgaserna är mycket varma och kan antända materialen.

Starta aldrig kompostkvarnen inomhus, t.ex. i garage eller uthus. Avgaserna innehåller kolmonoxid och kolväten, som är livsfarliga för både människor och djur att inandas.

Starta aldrig kompostkvarnen om luftfiltret inte är monterat.

Rör aldrig vid motorns delar under eller precis efter användning, eftersom dessa då är mycket varma.

För aldrig in händer, fötter eller verktyg i tratten, inmatningsröret eller utkastarröret och försök aldrig att titta in i öppningarna medan kompostkvarnen är igång.

Stäng alltid av motorn och ta bort tändhatten då du gör justeringar på kompostkvarnen och innan du för händer, fötter eller annat i närheten av kompostkvarnen rörliga delar.

Rikta aldrig utkastarröret mot människor, djur, bilar eller byggnader.

Använd aldrig kompostkvarnen på ett lutande eller hårt, halt underlag eftersom vibrationerna kan få kompostkvarnen att röra sig.

Använd alltid skyddsglasögon, hörselskydd och handskar när du använder kompostkvarnen.

Använd aldrig redskap av metall för att föra in grenar och kvistar i kompostkvarnen. Använd istället redskap av trä.

Placera aldrig verktyg eller några andra föremål på kompostkvarnen.

Se upp så att det inte kommer in främmande ämnen av t.ex. metall, stål eller glas i kompostkvarnen.

Montering av kompostkvarnen

Ta hjälp av en annan person när kompostkvarnen ska monteras ihop.

Arbetet ska utföras på en ren och plan yta.

Plocka upp delarna ur förpackningen.

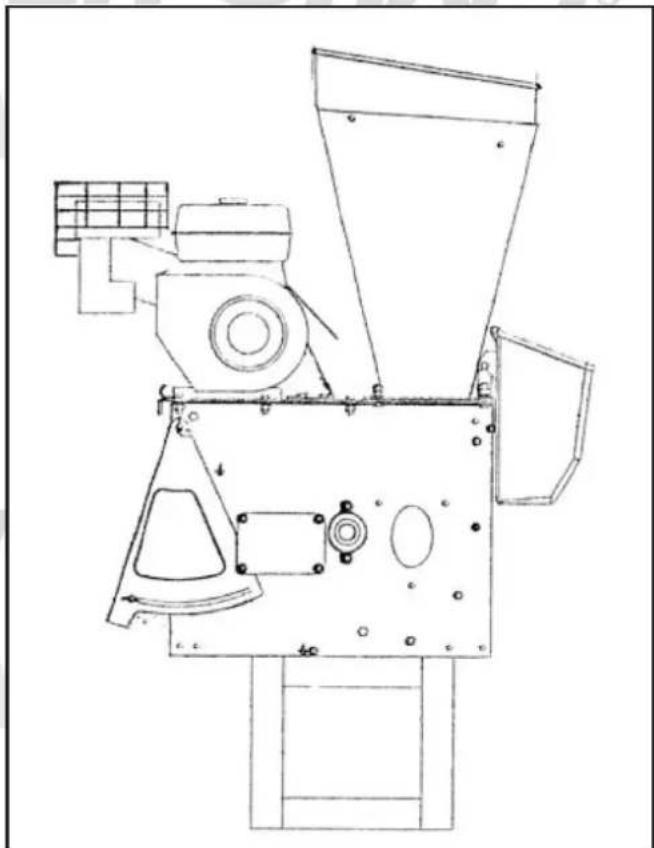

Lyft upp själva maskinen och placera den på en stabil trälåda.

Montering av fot och utkastarrör

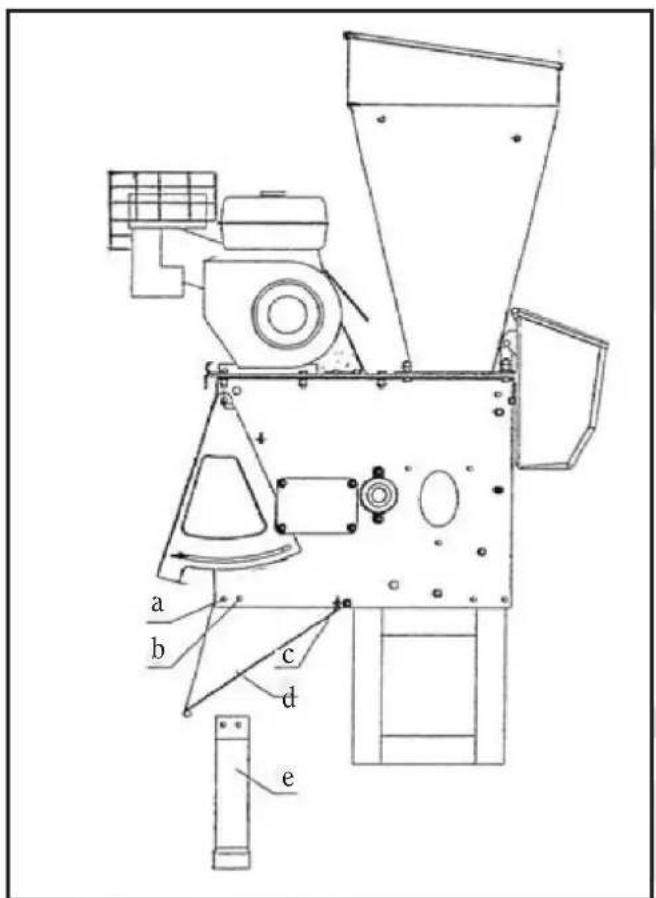

Skruva av muttrarna från bultarna vid (a) och (b) såsom bilden visar.

Ta bort brickorna, bultarna och distanserna.

Dra fram kompostkvarnen något på trälådan så att skruven vid (c) blir fri.

Vippa ned utkastarröret (d) tills dess hålen vid (a) och (b) hamnar mitt för varandra.

Placera foten (e) så att hålen hamnar mitt för hålen vid (a) och (b).

Sätt tillbaka distanserna i hålen igen.

Sätt i bultarna och brickorna och spänn fast muttrarna.

Montering av fot och utkastarrör

Montering av hjul

Sätt på hjulbeslagen och hjulen på axeln.

Avlägsna muttern, brickan, bulten och distansen vid (g).

Stötta kompostkvarnen och ta bort trälådan. Var uppmärksam på att kompostkvarnen är tung!

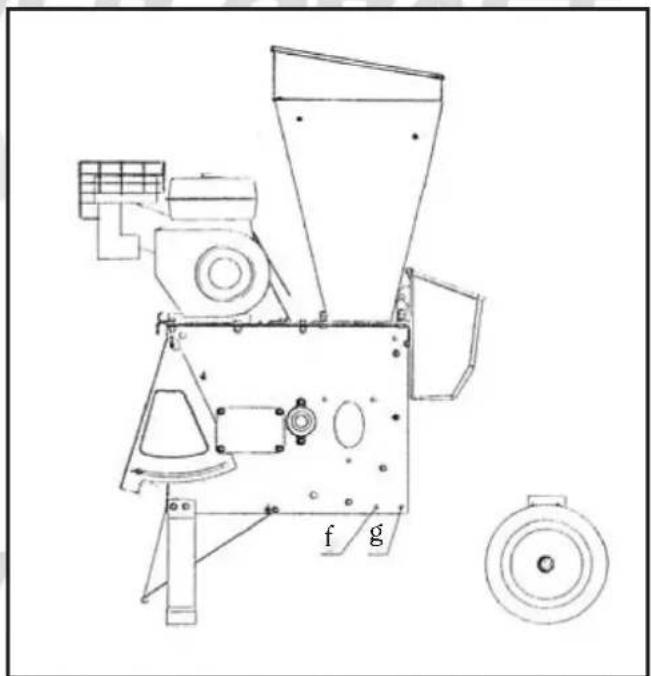

Håll hjulbeslagen så att hålen i dem hamnar mitt för hålen vid (f) och (g).

Sätt i en bult (M8×20) i hålet vid (f), och spänn den lätt med en mutter på insidan av kompostkvarnen.

Sätt distansen genom hålet vid (g) igen och för därefter igenom bulten. Spänn fast bulten med brickan och muttern.

Efterspänn bulten vid (f).

Det är nu säkert att släppa kompostkvarnen.

Montering av hjul

BRUKSANVISNING

Montering av inmatningsrör

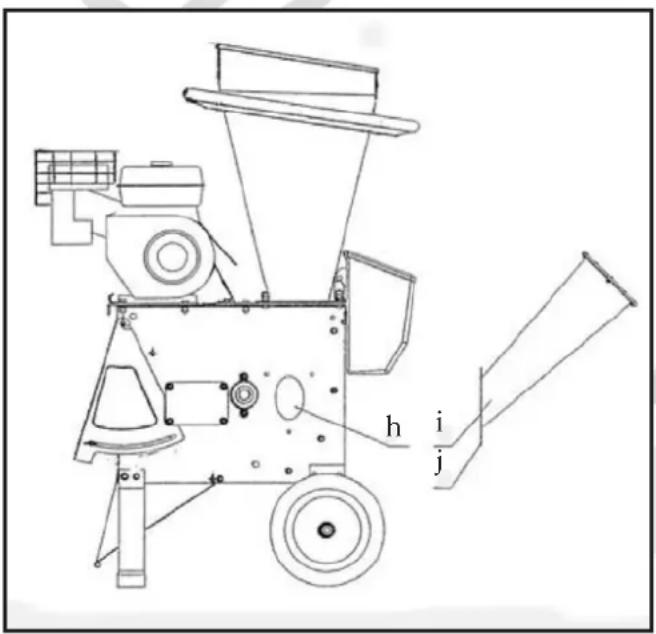

Håll inmatningsröret (1) så att hålen vid (j) hamnar mitt för hålen vid (h).

Skruva med brickor och M8-muttrar fast inmatningsröret lätt.

Skjut in inmatningsröret ordentligt mot kompostkvarnens sida och efterspänn därefter muttrarna.

Montering av inmatningsrör

Montering av galler vid utkastarrör

Ta bort vingskruvarna (3) vid käpan (1) och fäll upp käpan helt.

Sätt fast gallret på kåpans axel och fastgör det med en fjäder.

Anbringa gallrets underdel så att det hamnar utanför axeln vid utkastarrörets öppning. Sätt fast gallret med M5×15-bultar på bägge sidor av öppningen.

Montering av transporthandtag

Håll transporthandtagen så att de hamnar mitt för hålen i tratten.

Skruva fast handtagen ordentligt med skruvar.

Inställning av käpan vid utkastarröret

Lossa fingerskruvarna (3), och ställ in käpan (1) i önskad vinkel. Dra åt fingerskruvarna igen. Ju brantare vinkel, desto längre utkast.

Förberedelser före start

Skruva av oljepåfyllningslocket (20). Kontrollera oljenivån på oljestickan som sitter på lockets insida, och fyll på motorolja vid behov. Skruva på locket igen.

Skruva av tanklocket (12) och kontrollera bensinnivån.

Fyll på bensin om bensinnivån är för låg. Skruva på locket igen.

Skruva av vingmuttern på ovansidan av luftfiltret (14), ta bort luftfiltret och kontrollera om filterelementet är rent. Rengör filterelementet om så krävs och montera därefter på det igen.

Starta motorn

Sätt strömbrytaren (10) i läget "ON".

Ställ gasreglaget (15) på full gas.

Vid kallstart ska chokereglaget (16) föras mot bensinsymbolen så att bränsleblandningen blir fetare.

Dra försiktigt i starchandtaget (17) tills du känner ett motständ, och dra sedan ut handtaget helt med stor kraft så att motorn startar. OBS! Låt inte starchandtaget slå in mot kompostkvarnen eftersom detta kan skada delarna.

BRUKSANVISNING

Låt motorn gå en stund och flytta därefter tillbaka choken, eventuellt i omgångar. Kontrollera att motorn går jämnt. Motorns varvtal kan kontrolleras med hjälp av gasreglaget.

Belasta inte motorn för hårt de första gångerna den används.

Malning

Starta motorn och låt den värma upp enligt beskrivningen ovan.

Kvistar, häckavfall, växter och andra avklipp med förhållandevis tunna kvistar läggs i tratten (9) för att malas ned.

Använd eventuellt en träpinne eller liknande för att föra ner avklippen till knivarna.

Avlägsna med jämna mellanrum nedmalt material från utkastarröret med hjälp av en nyffel.

Om det nedmalda materialet ska användas för kompostering, kan det vid behov malas flera gånger i kompostkvarnen för att finfördelas ytterligare.

Tänk på att utkastarröret kan bli igentäppt om avklippet är fuktigt eller innehåller mycket vätska.

Flishuggning

Starta motorn och låt den värma upp enligt beskrivningen ovan.

Grenar och kvistar med en diameter på upp till 76 mm kan huggas till flis i kompostkvarnen. För in materialet i inmatningsröret (6) genom inmatningsöppningen (7). Forcera inte, utan låt kompostkvarnen arbeta sig igenom materialet. Ju tjockare material, desto längre tid tar det att hugga det till flis.

Försök inte att flishugga material som inte enkelt kan passera igenom inmatningsöppningen.

Stanna motorn

Sänk motorhastigheten till lägsta möjliga nivå med hjälp av gasreglaget. Slå av gasreglaget och sätt strömbrytaren i läget "STOP".

Slipning av knivar

Om kompostkvarnen börjar att läta ansträngd eller gå långsammare, eller om kilremmen slirar, även om den är ordentligt spänd, ska du kontrollera om knivarna blivit slöa.

Säkerställ att motorn har stannat och att tändhatten (19) har lossats från tändstiftet och fästs så att den inte kan komma i kontakt med tändstiftet av misstag.

Avlägsna locket över knivarna.

Avlägsna gallret framför utkastarröret.

Vrid knivaxeln till lämpligt läge. Använd handskar! Skruva loss knivparets fastsättningsskruv och ta ut knivarna.

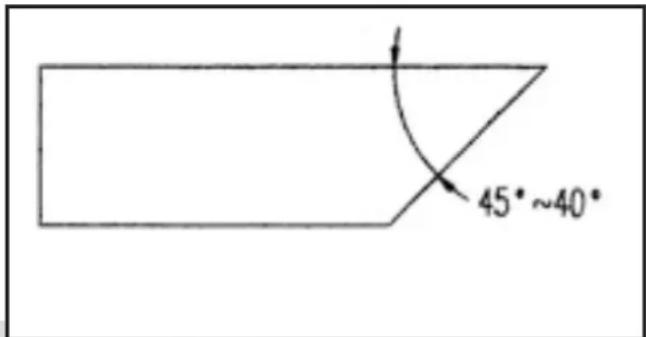

Slipa knivarna i en vinkel på 40-45 grader. Pressa inte knivarna så hårt under slipningen att de missfärgas eller avhärdas.

Knivarna ska slipas lika mycket. Om knivarna inte väger lika mycket, kommer detta att leda till vibrationer och till ett större slitage på kompostkvarnen då denna är i drift.

Montera tillbaka knivarna och övriga delar i omvänd ordning.

BRUKSANVISNING

Justering av kilremmen

Säkerställ att motorn har stannat och att tändhatten (19) har lossats från tändstiftet och fästs så att den inte kan komma i kontakt med tändstiftet av misstag.

Avlägsna locket över kilremmen.

Lossa de fyra muttrar som håller motorn på plats.

Dra motorn framåt tills dess kilremmen är tillräckligt spänd.

Dra åt de fyra muttrar som håller motorn på plats.

Montera tillbaka locket över kilremmen.

Om kilremmen är sprucken, spröd eller nedsliten ska den bytas ut mot en ny av samma sort. Tänk på att den gamla kilremmen p.g.a. slitaget kommer att vara lite längre än den nya.

Dra kilremmen åt den ena sidan och vrid längsamt runt drivhjulet tills dess kilremmen hoppar av. Se upp så att fingrarna inte hamnar i kläm.

Sätt först på den nya kilremmen på drivhjulet vid motorn och därefter på remskivan vid knivaxeln.

Förvaring

Om kompostkvarnen ska förvaras under längre tid utan att användas, ska du göra följande:

• Töm och rengör bränsletanken.
• Tappa ur motoroljan.
• Torka av motorns utsida med en fuktig trasa.
• Rengör kompostkvarnen och täck alla metallytor med en tunn oljefilm.

Förvara kompostkvarnen på en torr och ren plats med god ventilation.

Felsökning

Om det inte går att starta motorn eller om den är svår att starta, gör så här:

• Kontrollera olje- och bensinnivån
• Kontrollera att det inte finns något läckage i bränsle- eller oljesystemet.
• Kontrollera tändstiftet och rengör det med en stålborste om så krävs.

Om motorn ändå inte fungerar, ska kompostkvarnen lämnas in för reparation hos en auktoriserad reparatör.
