BRUGSANVISNING 78521 Power Craft

© 2007 HP Værktøj A/S

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse, oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra HP Værktøj A/S.

Tillverkad i P.R.C.

© 2007 HP Værktøj A/S

© 2007 HP Værktøj A/S

© 2007 HP Værktøj A/S

© 2007 HP Værktøj A/S

© 2007 HP Værktøj A/S

For at du kan få mest mulig glæde af din nye kompostkværn, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager kompostkværnen i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om kompostkværnens funktioner.

Tekniske data

Motortype: 4-takts 1-cylindret motor

Effekt: 6,5 hk, 196 cm3

Arbejdshastighed: 2.000 o/min

Startmetode: rekylstart

Brændstof: 95 oktan blyfri benzin

Motorolie: alm. motorolie (SAE 10W30/

SAE 10W40) skal påfyldes inden første ibrugtagning

Tankkapacitet, brændstof: 2 l

Tankkapacitet, motorolie: 0,6 l

Hakke-/skærekapacitet: maks. 76 mm ∅

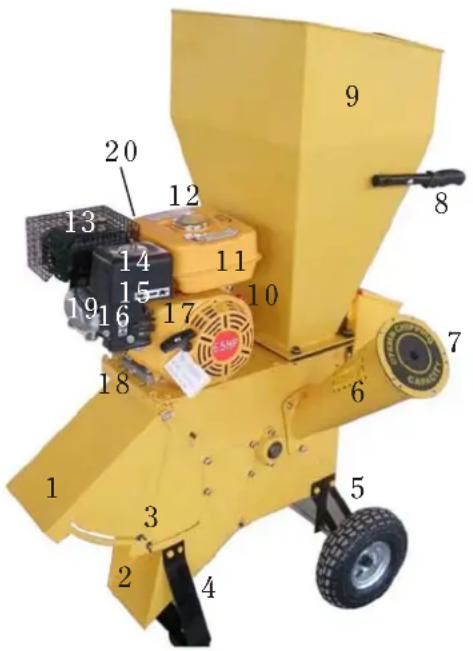

Kompostkværnens dele

1. Skærm til afgangsrør
2. Afgangsrør
3. Vingeskrue
4. Fod
5. Hjul
6. Føderør til flishugning
7. Fødestuds til flishugning
8. Transporthåndtag
9. Fødetragt til kompostering
10. Afbryderknap
11. Brændstoftank
12. Tankdæksel
13. Udstødningsrør
14. Luftfilter
15. Håndtag til gasspjæld
16. Håndtag til choker
17. Rekylstarter
18. Olieprop
19. Tændrørshætte
20. Oliepåfyldningsdæksel

Særlige sikkerhedsforskrifter

Kompostkværnen leveres uden påfyldt motorolie. Husk at påfylde motorolie inden brug!

Kompostkværnen kører på blyfri benzin. Fyld derfor aldrig blyholdig benzin, diesel, petroleum eller lignende i tanken.

Aftør eventuelt spildt benzin med en tør klud efter brændstofpåfyldning.

Rygning og brug af åben ild under påfyldning af brændstof er forbudt.

Påfyld aldrig benzin eller motorolie, mens kompostkværnen kører.

Påfyld ikke for meget benzin eller motorolie, da det medfører brandfare.

Opbevar brændbare materialer på sikker afstand af kompostkværnen, da udstødningsgasserne er meget varme og kan antænde materialerne.

Start aldrig kompostkværnen inden døre, f.eks. i garager eller udhuse. Udstødningsgasserne indeholder kulilte og kulbrinte, der er livsfarligt for både mennesker og dyr, hvis det indåndes.

Start aldrig kompostkværnen, hvis luftfilteret ikke er monteret.

Rør aldrig ved motorens dele under eller lige efter brug, da de bliver meget varme.

Før aldrig hænder, fødder eller værktøj ind i fødetragten, føderøret eller afgangsrøret, og forsøg ikke at se ind i åbningerne, mens kompostkværnen er i brug.

Stop altid motoren, og fjern tændrørshætten, før du foretager justeringer på kompostkværnen, og før du fører hænder, fødder eller andet ind i nærheden af kompostkværnens bevægelige dele.

Ret aldrig afgangsrøret mod mennesker, dyr, biler eller bygninger.

Brug aldrig kompostkværnen på et skrånende eller hårdt, glat underlag, da vibrationerne kan få kompostkværnen til at bevæge sig.

Brug øjenværn, øreværn og handsker, när du bruger kompostkværnen.

Brug aldrig redskaber af metal til at føre grene og kviste ind i kompostkværnen. Brug i stedet redskaber af træ.

Læg aldrig værktøj eller andre genstande på kompostkværnen.

Pas på, at der ikke kommer fremmedlegemer af f.eks. metal, sten eller glas i kompostkværnen.

Samling af kompostkværnen

Få en anden person til at hjælpe, när kompostkværnen skal samles.

Arbejdet skal foretages på en ren og plan overflade.

Tag delene ud af emballagen.

Løft selve maskinen op på en stabil trækasse.

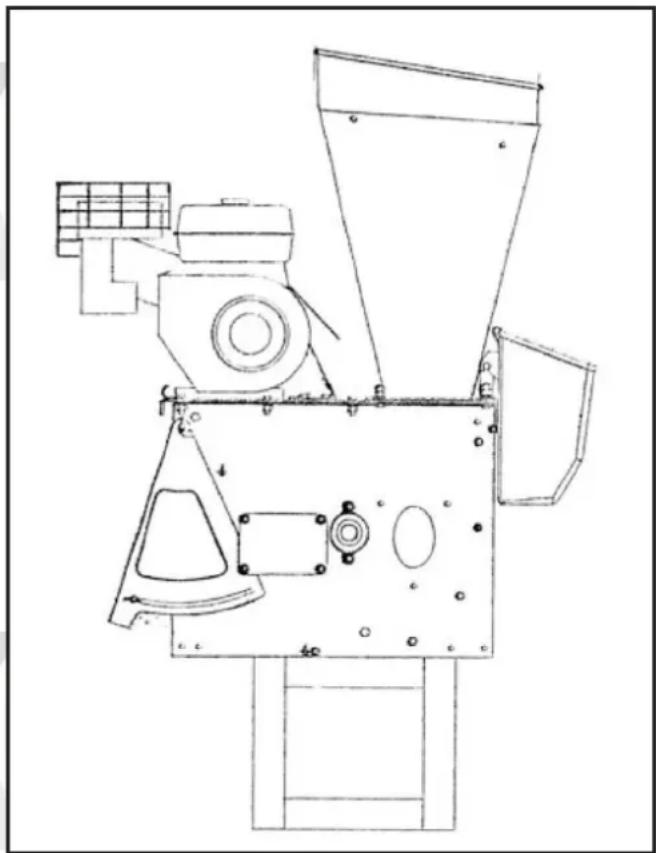

Montering af fod og afgangsrør

Fjern skiverne, boltene og afstandsstykkerne.

Træk kompostkværnen lidt frem på trækassen, så skruen ved (c) bliver fri.

Vip afgangsrøret (d) ned, indtil hullerne ved (a) og (b) er ud for hinanden.

Placer foden (e), så hullerne er ud for hullerne ved (a) og (b).

Sæt afstandstykkerne i hullerne igen.

Montering af fod og afgangsrør

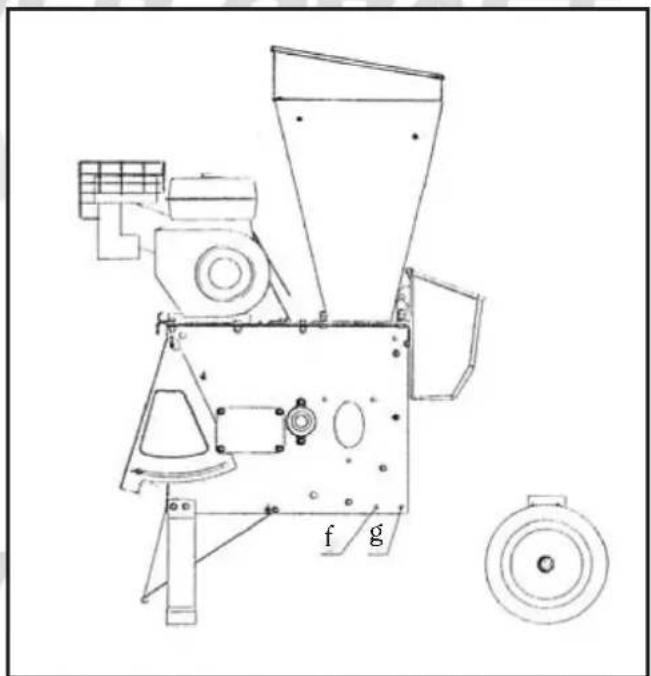

Montering af hjul

Sæt hjulbeslagene og hjulene på akslen.

Fjern møtrikken, skiven, bolten og afstandsstykket ved (g)

Støt kompostkværnen, og fjern trækassen. Vær opmærksom på, at kompostkværnen er tung.

Hold hjulbeslagene, så hullerne i dem er ud for hullerne ved (f) og (g).

Sæt en bolt (M8×20) i hullet ved (f), og spænd den let med en møtrik på indersiden af kompostkværnen.

Sæt afstandsstykket gennem hullet ved (g) igen, og før herefter bolten igennem. Spænd bolten fast med skiven og møtrikken.

Efterspænd bolten ved (f).

Det er nu sikkert at slippe kompostkvænen.

Montering af hjul

BRUGSANVISNING

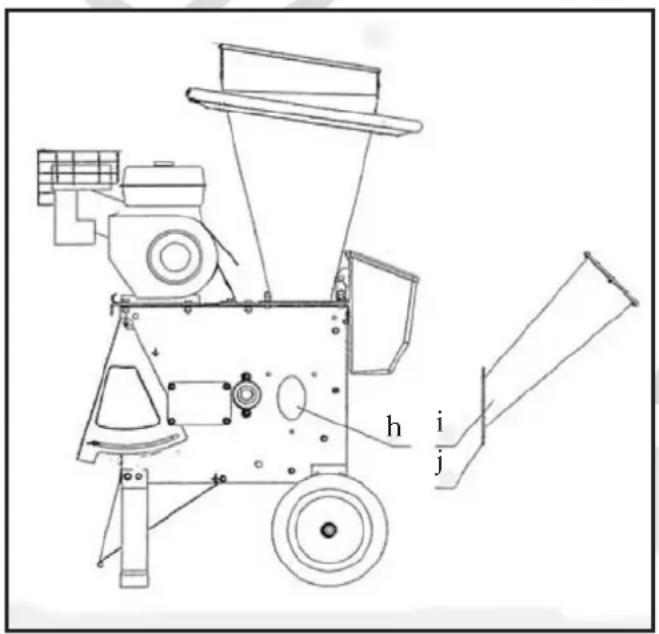

Montering af føderør

Hold føderøret (i), så hullerne ved (j) er ud for hullerne ved (h).

Skru føderøret let fast med skiver og M8-møtrikker.

Skub føderøret godt ind mod siden af kompostkværnen, og efterspænd møtrikkerne.

Montering af føderør

Montering af gitter ved afgangsrør

Fjern vingeskruerne (3) ved skærmen (1), og vip skærmen helt op.

Sæt gitteret fast på skærmens aksel, og fastgør den med en fjeder.

Anbring den nederste del af gitteret, så det sidder uden for akslen ved åbningen til afgangsrøret. Sæt gitteret fast med M5×15-bolte på begge sider af åbningen.

Montering af transporthåndtag

Hold transporthåndtagene, så de er ud for hullerne i fødetragten.

Skru håndtagene sikkert fast med skruer.

Indstilling af skærmen ved afgangsrøret

Løsn fingerskruerne (3), og indstil skærmen (1) til den ønskede vinkel. Stram fingerskruerne igen. Jo stejlere vinkel, desto længere udkast.

Skru oliepåfyldningsdækslet (20) af. Kontrollér oliestanden på oliepinden, der sidder på dækslets bagside, og påfyld om nødvendigt motorolie. Skru dækslet på igen.

Skru tankdækslet (12) af, og kontrollér benzinstanden.

Påfyld benzin, hvis benzinstanden er for lav. Skru dækslet på igen.

Skru vingemøtrikken på oversiden af luftfilteret (14) af, afmonter luftfilteret, og kontrollér, om filterelementet er rent. Rengør filterelementet, hvis det er nødvendigt, og monter det igen.

Start af motoren

Anbring afbryderknappen (10) i positionen "On".

Sæt håndtaget til gasspjældet (15) på den maksimale indstilling.

Ved koldstart skal chokerhåndtaget (16) skubbes over mod benzinsymbolet, så benzinblandingen bliver federe.

Træk forsigtigt i rekylstarteren (17), til du mærker modstand, og træk herefter rekylstarteren helt ud med stor kraft, så motoren starter. Bemærk! Lad ikke rekylstarteren slå ind mod kompostkværnen, da det kan beskadige delene.

BRUGSANVISNING

Lad motoren køre lidt, og flyt derefter chokeren tilbage, eventuelt ad flere omgange. Kontrollér, at motoren kører jævnt. Motorhastigheden kan kontrolleres ved hjælp af håndtaget til gasspjældet.

Belast ikke motoren for hårdt, de første gange den bruges.

Kværning

Start motoren, og lad den varme op som anført.

Kviste, hækaffald, planter og andet afklip med forholdsvis tynd stamme puttes i fødetragten (9) og kværnes.

Brug eventuelt en træpind eller lignende til at føre afklippet ned til knivene.

Fjern jævnligt det kværnede afklip fra afgangsrøret med en skovl.

Hvis det kværnede afklip skal bruges til kompostering, kan det eventuelt kværnes flere gange i kompostkværnen, så det findeles yderligere.

Vær opmærksom på, at afgangsrøret kan blive blokeret, hvis afklippet er fugtigt eller indeholder megen saft.

Flishugning

Start motoren, og lad den varme op som anført.

Grene og stammer op til 76 mm i diameter kan hugges til flis i kompostkværnen. Før emnet ind i føderøret (6) gennem fødestudsen (7). Pres ikke kompostkværnen, men lad den arbejde sig igennem emnet. Jo tykkere emnet er, jo længere tid tager det at flishugge det.

Prøv ikke at flishugge emner, som ikke nemt kan gå gennem åbningen i fødestudsen.

Standsning af motoren

Reducer motorhastigheden til det lavest mulige niveau ved hjælp af håndtaget til gasspjældet. Luk herefter håndtaget til gasspjældet, og sæt afbryderknappen i positionen "Stop".

Slibning af knivene

Hvis kompostkværnen begynder at lyde anstrengt eller at køre langsommere, eller hvis kileremmen glider, selvom den er stram nok, skal du kontrollere, om knivene er blevet sløve.

Kontrollér, at motoren er stoppet, og at tændrørshætten (19) er taget af tændrøret og gjort fast, så den ikke ved et uheld kan komme i kontakt med tændrøret.

Fjern fikseringsskruen på knivparret, og tag dem ud.

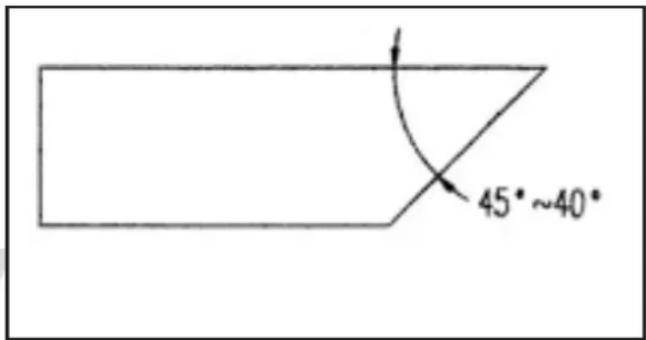

Slib knivene i en vinkel på 40-45 grader. Pres ikke knivene så hårdt under slibningen, at de misfarves eller afhærdes.

Knivene skal slibes lige meget. Hvis knivene ikke vejer det samme, vil det medføre øget vibration og større slitage på kompostkværnen under brug.

Monter knivene og de øvrige dele igen i den omvendte rækkefølge.

BRUGSANVISNING

Justering af kileremmen

Kontrollér, at motoren er stoppet, og at tændrørshætten (19) er taget af tændrøret og gjort fast, så den ikke ved et uheld kan komme i kontakt med tændrøret.

Træk motoren fremad, til kileremmen er tilstrækkelig stram.

Spænd de fire møtrikker, som holder motoren på plads.

Monter dækslet over kileremmen.

Hvis kileremmen er revnet, mørnet eller nedslidt, skal den udskiftes med en ny af samme type. Bemærk, at den gamle kilerem typisk vil være lidt længere end den nye på grund af slitage.

Træk kileremmen til den ene side, og drej drivhjulet langsomt rundt, til kileremmen hopper af. Pas på ikke at få fingrene i klemme.

Hvis kompostkværnen skal opbevares i længere tid uden brug, skal du gøre følgende:

• Tøm og rengør brændstoftanken
• Aftap motorolien
• Aftør motorens yderside med en blød klud
• Rengør kompostkværnen, og dæk alle metaloverflader med en let oliefilm.

Opbevar kompostkværnen i et rent og tørt rum med god ventilation.

Fejlfinding

Hvis motoren ikke kan startes, eller hvis den er svær at starte, skal du gøre følgende:

• Kontrollér olie- og benzinstanden
• Kontrollér, at der ikke er lækager i brændstofeller oliesystemet
• Efterse tændrøret, og rengør det om nødvendigt med en stålbørste.

Hvis motoren stadig ikke fungerer, skal kompostkværnen indleveres til reparation hos en autoriseret reparatør.

BRUKSANVISNING

Innledning

Kompostkvernen går på blyfri bensin. Fyll derfor aldri blyholdig bensin, diesel, petroleum eller lignende på tanken.

Ikke start kompostkvernen dersom luftfilteret ikke er montert.

Løft selve maskinen opp på en stabil trekasse.

Vipp ned utkastertuten (d) til hullene ved (a) og (b) er ovenfor hverandre.

Fjern mutteren, skiven, bolten og avstandsstykket ved (g)

Støtt opp kompostkvernen og fjern trekassen. Vær oppmerksom på at kompostkvernen er tung.

CE-mærke er anbragt: 2007

CE-merket: 2007

HP-Værktøj A/S Industrivej 67 - 7080 Børkop

POWER CRAFT GARDEN

78521 (FYS-76)

6,5 HK - 2000 0/MIN

Erklærer herved på eget ansvar, at:

Erklærer herved på eget ansvar at:

Er fremstillet i overensstemmelse med følgende:

Er fremstilt i samsvar med følgende:

98/37/EF: Maskindirektivet med ændringsdirektiver.

06/95/E∅F: Lavspændingsdirektivet.

89/336/E∅F: EMC-direktivet + (ændringsdirektiv 93/68/E∅F)

HP-Værktøj A/S - B∅RKOP - 15 / 10 / 2007
