68052 - Stikksag Power Craft - Gratis bruksanvisning og manual

Produkttype	Stikksag
Merke	Power Craft
Modell	68052
Strømkilde	Nettstrøm
Effekt	500 W
Hastighetsinnstillinger	Variabel hastighet (800-3000 slag/min)
Pendelbevegelse	4 justerbare posisjoner
Bladskiftesystem	Verktøyløs nøkkelfri chuck
Skjærekapasitet (tre)	90 mm
Skjærekapasitet (stål)	10 mm
Skjærekapasitet (aluminium)	20 mm
Skråkutt	45° venstre og høyre
Støvblåser	Integrert med på/av-kontroll
Støvavsug	Kompatibel med ekstern støvsuger (port)
Vekt	2,1 kg
Mål (L x B x H)	240 x 80 x 200 mm
Strømledningslengde	2,5 m
Sikkerhetsfunksjoner	Avlåsningsbryter, bladvern
Vedlikehold	Rengjør støv, smør av og til; sjekk kullbørster
Reservedeler tilgjengelig	Blad, kullbørster, grunnplate, støvdyse

Ofte stilte spørsmål - 68052 Power Craft

Hvordan bytter jeg bladet på min Power Craft 68052 stikksag?

For å bytte bladet, koble først fra verktøyet. Trykk deretter på bladutløserspaken (plassert nær bladholderen) for å løsne det gamle bladet. Sett inn det nye bladet med tennene vendt fremover, trykk det helt inn i holderen til det klikker. Slipp spaken for å låse bladet på plass. Bruk alltid hansker for å unngå kutt.

Hvordan justerer jeg skjærehastigheten?

68052 har en variabel hastighetsutløser. Hastigheten styres av trykket på avtrekkeren. For forskjellige materialer, bruk hastighetsvelgeren plassert på toppen av håndtaket for å stille inn maksimal hastighet. Lavere hastigheter for metall, høyere for tre.

Hva gjør pendelbevegelsesinnstillingen?

Pendelbevegelsen styrer bladets slagbane. 68052 har 4 innstillinger: 0 (rett opp-ned) for fine kutt i metall eller plast, 1-3 (økende pendelbevegelse) for raskere kutt i tre. Juster ved å flytte spaken på siden av sagen. Bruk lavere innstillinger for jevnere kanter.

Hvordan skjærer jeg i en skråvinkel?

Løsne skråjusteringsknotten ved bunnen av sagen. Vipp basen til ønsket vinkel (opptil 45° venstre eller høyre). Stram knotten igjen. Sørg for at bladet er egnet for skråkutt og kontroller klaringen.

Hvorfor skjærer ikke stikksagen min rett?

Sjekk at bladet ikke er bøyd eller sløvt. Sørg for at grunnplaten er flat og stram. Bruk en guide eller anlegg for rette kutt. Reduser pendelbevegelsen for bedre kontroll. Sørg også for at sålen er ren og ikke tett.

Hvordan kobler jeg til en støvsuger?

Stikksagen har en støvavsugsport bak. Bruk den medfølgende adapteren for å koble til en standard støvsugerslange. Slå av støvblåseren (bryter på siden) for å tillate støvsuging. Dette hjelper med å holde skjærelinjen ren.

Hvilken type blad bruker 68052?

Den bruker T-skaft stikksagblad, som er den vanligste typen. Disse bladene er kompatible med mange andre merker. Velg alltid blad som er klassifisert for materialet du skjærer i (tre, metall, plast).

Hvordan vedlikeholder jeg kullbørstene?

Kullbørster slites over tid. Hvis motoren gnister for mye eller mister kraft, sjekk børstene. Koble fra verktøyet, fjern børstehettene på sidene, og trekk ut børstene. Bytt hvis de er kortere enn 6 mm. Sett inn nye børster og stram hettene.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid vernebriller og hørselsvern. Hold hendene unna bladet. Bruk en arbeidsklemme for å sikre materialet. Sørg for at ledningen ikke er i skjærebanen. Ikke press sagen; la bladet gjøre arbeidet. Koble fra når du bytter blad eller utfører vedlikehold.

Kan jeg bruke denne stikksagen til dybdekutt?

Ja, 68052 støtter dybdekutt. Først, vipp sålen fremover slik at bladet er vinklet opp, hvil forkanten av sålen på arbeidsstykket, start deretter sagen og senk bladet sakte ned i materialet. Øv på skrap først.

BRUKSANVISNING 68052 Power Craft

Alle rettigheter forbeholdes. Innholdet i denne bruksanvisningen må ikke gjengis, verken helt eller delvis, på noen måte ved hjelp av elektroniske eller mekaniske hjelpemidler, inkludert foto-kopiering eller opptak, oversettes eller lagres i et informasjonslagrings- og informasjonshentingssystem uten skriftlig tillatelse fra HP Værktøj A/S.

Desuden medfølger en beskyttelseskappe (ikke illustreret)

Rengøring og vedligehold

Motorsaven rengøres ved at aftørre savens ydre dele med en fugtig klud. Sørg for at holde ventilationsåbningerne (15) fri for snavs.

For at du skal få mest mulig glede av den nye kjedesagen, ber vi deg lese denne bruksanvisningen og de vedlagte sikkerhetsforskriftene før du begynner å bruke kjedesagen. Vi anbefaler også at du tar vare på bruksanvisningen, slik at den er tilgjengelig hvis du skulle få behov for å lese om sagens funksjoner senere.

Tekniske data

Slagvolum: 38 cm3

Motoreffekt: 1,2 kW

Sverdlengde: 405 mm

Hastighet: 2600 o/min

Kapasitet, drivstofftank: 0,31 l

Drivstoff: oljeblandet bensin 4 %

Kapasitet, kjedeoljetank: 0,21 l

Kjedeolje: SAE 10W-30

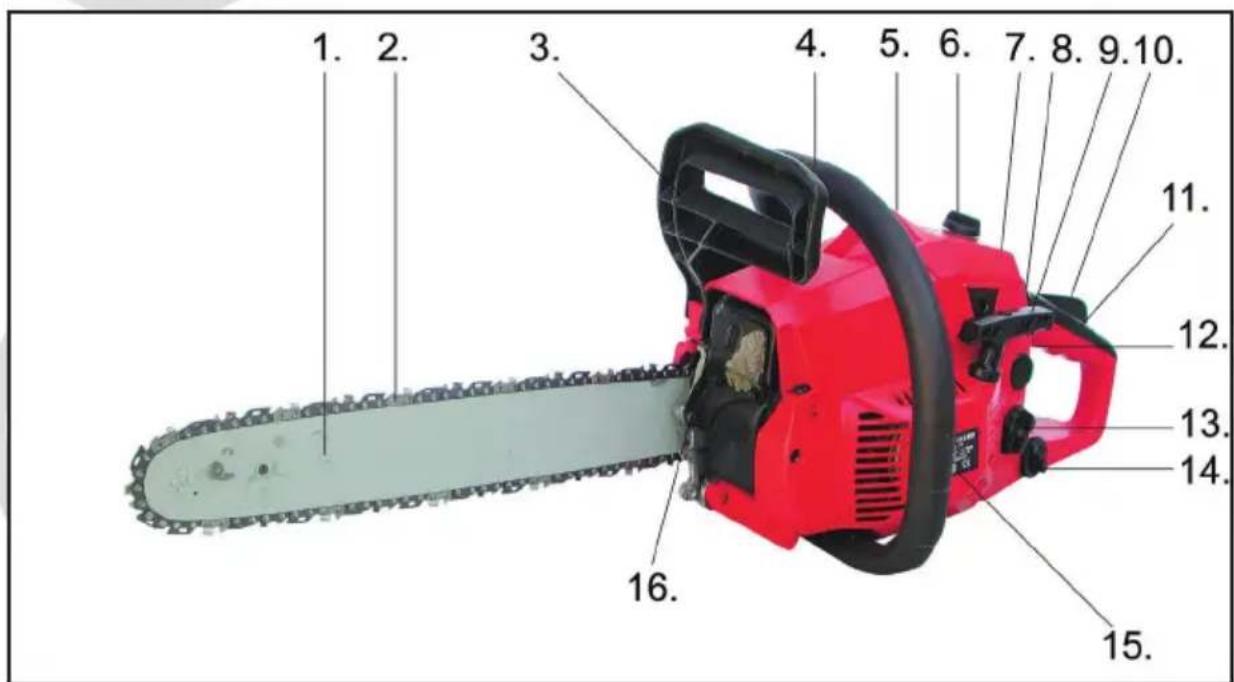

1. Sverd
2. Kjede
3. Vernebøyle
4. Fremre håndtak
5. Avisingsfunksjon (bak på motorhuset)

6. Fingerskrue til luftfilterdeksel

7. Choke (til høyre for håndtaket)

8. Startbryter

9. Startsnor

10. Sikkerhetsbryter

11. Bakre håndtak

12. Gasspak

13. Tanklokk

14. Oljedeksel

15. Ventilasjonsåpninger

16. Kjedestrammerskrue

I tillegg følger det med en beskyttelseskappe (ikke illustrert).

Særlige sikkerhetsforskrifter

Drivstoffet skal oppbevares utilgjengelig for barn og i en tydelig merket og godkjent beholder.

Sørg for at bensinen og oljen er grundig blandet før påfylling.

Tørk bort eventuelt drivstoffsøl med en tørr klut etter at du har fylt drivstoff.

Røyking og bruk av åpen ild er forbudt under fylling av drivstoff og bruk av motorsagen.

Fyll aldri drivstoff eller kjedeolje mens motoren går.

Ikke fyll for mye drivstoff eller kjedeolje, da det medfører brannfare.

Kontroller at drivstoffdekselet sitter helt tett, da drivstofflekkasjer kan medføre brannfare.

Bruksområde

Oppbevar brennbare materialer i sikker avstand fra motoren. Utslippgassene er svært varme og kan antenne materialene.

Motorens deler blir varme under bruk. Unngå å ta på delene, og ikke la motorsagen ligge på lettantennelig materiale (tørt gress, visne blader osv.) när motoren er varm.

Motorsagen skal bare brukes utendørs. Utslippsgassene inneholder kullos og hydrokarbon, noe som er livsfarlig for både mennesker og dyr ved innånding.

Ikke bruk motorsagen i kraftig vind eller nedbør, og heller ikke når det er dårlig sikt.

Bruk aldri motorsagen mens du står i en stige eller lignende, og ikke klatre opp i trær med motorsagen, med mindre du er spesielt opplært til dette. Sørg for å stå støtt og sikkert på bakken.

Sjekk at arbeidsemnet ikke inneholder spiker, skruer eller andre gjenstander som kan skade kjedet, og at det ikke er lignende hindringer i nærheten som kan skade sagen.

Bruk av motorsagen

Barn må ikke bruke motorsagen.

Ikke bruk motorsagen til saging i andre materialer enn tre.

Pass på at det alltid er nok kjedeolje på tanken, og at kjedet smøres korrekt.

Bruk alltid hørselsvern, vernebriller, vernebukser og vernesko när du bruker motorsagen.

Bruk aldri motorsagen hvis gasspaken, sikkerhetsbryteren eller vernebøylen ikke fungerer korrekt. Du må ikke blokkere eller på annen måte sette vernebøylen ut av funksjon. Slå av kjedesagen før du løser ut kjedebremsen.

Følg samtlige vedlikeholdsanvisninger for motoren i avsnittet „Rengjøring og vedlikehold“.

Bruk alltid vernehansker når du håndterer kjedet. Hold kjedet vekk fra kropp, hender og fingre mens det er i gang.

Gå aldri med motorsagen mens kjedet løper.

Ikke la andre personer eller dyr komme nærmere motorsagen enn 3 meter när den er i bruk.

Når det er mulig, bør du sage med undersiden av sverdet.

Pass på at du ikke ved et uhell sager over strømledninger, telefonkabler eller lignende, og sørg alltid for at det ikke befinner seg mennesker eller dyr i nærheten av kjedet når du starter eller bruker motorsagen.

Vær oppmerksom på at støyen fra motorsagen kan forhindre deg i å høre advarsler og lignende. Vær oppmerksom på området rundt deg mens du bruker motorsagen.

La kjedet gå mens du trekker sverdet bort fra arbeidsemnet. Hvis sagen stanser mens den er i kontakt med arbeidsemnet, kan brukeren bli trukket forover og bli skadet.

Stans motoren umiddelbart hvis det oppstår motorproblemer.

Slå av motoren og fjern ledningen fra tennpluggen før du fjerner fastklemte gjenstander fra kjedet, og før rengjøring eller vedlikehold av motorsagen.

Legg aldri motorsagen fra deg hvis den ikke har stanset helt. Kjedet fortsetter å gå rundt en kort stund etter at du slipper gasspaken.

Kraftige arbeidshansker kan redusere vibrasjoner i hendene. Ta en pause på 10–20 minutter etter hvert 50. minutt när du arbeider med motorsagen.

Monter alltid beskyttelseskappen på sverdet ved transport eller oppbevaring av motorsagen. Sørg for at kjedesagen ikke lekker drivstoff under transport eller ved oppbevaring.

Montering og klargjøring

Montere sverd og kjede

Trekk vernebøylen (3) mot det fremre håndtaket (4) for å sikre at kjedelåsen ikke er aktivert.

Legg kjedet (2) på sverdet (1). Kontroller at kjedet er montert korrekt i forhold til rotasjonsretningen. Sørg for at kjedestrammeren (b) går inn i hullet i sverdet. Du kan ev. dreie kjedestrammerskruen (16) til den treffer hullet.

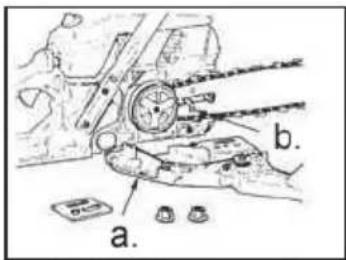

Legg kjedet rundt kjedehjulet og kontroller at det er korrekt montert. Monter sverdet på styrebolten og kjedestrammerbolten.

Du justerer strammingen på kjedet ved å skru på kjedestrammerskruen med en skrutrekker. Skru skruen med urviseren for å stramme kjedet og mot urviseren for å løsne den. Midt på sverdet skal du kunne løfte kjedet 5 mm fra sverdet.

Fylle drivstoff

Skru av drivstoffdekselet (13) og fyll drivstoff (blyfri bensin og motorolje i blandingsforholdet 25:1). Skru dekselet på igjen og kontroller at det blir tett.

Fylle kjedeolje

Skru av oljedekselet (14) og fyll på kjedeolje. Skru dekselet på igjen og kontroller at det blir tett.

Start kjedesagen og kontroller at den automatiske kjedesmøringen fungerer (det kommer frisk olje på kjedet). Hvis smøringen ikke fungerer, må du demontere kjedet og sverdet (se ovenfor) og rengjøre smørehullet (over kjedestrammeren).

Hvis dette ikke hjelper, må du levere kjedesagen inn til en autorisert reparatør.

Starte og stanse motoren

Starte motoren när den er kald

Sett startbryteren (8) i posisjon I.

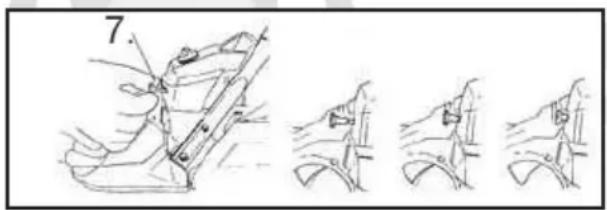

Trekk choken (7) helt ut.

BRUKSANVISNING

Legg motorsagen på bakken, hold den fast og trekk i startsnoren (9) med et kraftig rykk.

Når motoren er startet, trykker du choken halvveis inn.

Trykk gasspaken (12) lett inn og la motoren varmes opp ved litt høyere omdreiningstall enn ved tomgang. Skyv choken helt inn.

Sett startbryteren i posisjon 0.

Sage

Trykk inn sikkerhetsbryteren og gasspaken. Hvis du slipper sikkerhetsbryteren eller gasspaken, stanser motorsagen.

Begynn å sage när kjedet har oppnådd ønsket hastighet.

Tynne grener kan sages av med ett kutt. Grenen bør sages av i flere stykker for å unngå at den flises opp og knekkes.

Når du sager i tykkere grener, må du først sage på undersiden av grenen for å hindre at den knekker, og deretter kan du sage gjennom fra oversiden.

Til slutt kan du sage grenen av helt inne ved stammen. Snittflaten bør om nødvendig forsegles for å unngå at treet „blør“.

Bruk en solid sagbukk ved saging av tømmer e.l.

Slipp gasspaken med én gang hvis kjedet kjører seg fast i grenen. Dersom kjedet kjører seg fast og sagen slår tilbake, aktiverer du kjedebremsen ved å skyve vernebøylen fremover. Du utløser kjedebremsen ved å stille vernebøylen loddrett igjen. Slå av motoren før du løser ut kjedebremsen.

Når kjedet blir varmt, utvider det seg. Derfor må du sjekke regelmessig om kjedet må strammes, slik at det ikke faller av sverdet. Hvis du strammer kjedet mens det er varmt, må du slakke det igjen när det blir kaldt, slik at det ikke blir for stramt.

Skifte kjede

Demonter kjedet og sverdet som angitt i avsnittet „Montering og klargjøring“.

Ta kjedet av sverdet og rengjør sverdet, plastdekselet og motorhuset grundig med trykkluft eller en børste. Vær spesielt nøye med å rengjøre ved oljetilførselen til sverdet.

Rengjøring og vedlikehold

Motorsagen rengjøres ved å tørke av de utvendige delene med en fuktig klut. Sørg for å holde ventilasjonsåpningene (15) frie for støv og rusk.

Ikke bruk etsende eller slipende rengjøringsmidler, da disse kan angripe plastdelene på sagen.

BRUKSANVISNING

Sørg alltid for å holde sporet i sverdet under kjedet fritt for sagmugg og barkrester, ellers vil ikke kjedet bli korrekt smurt. Bruk trykkluft til å blåse sporet rent. Hvis du ikke får rengjort sporet godt nok med kjedet montert, kan du demontere kjedet.

Når kjedet ikke er skarpt lenger, må du skjerpe tennene med en kjedesagfil eller en kjedesliper. Vær forsiktig när du skjerper tennene! Skift kjedet när tennene er slitt ned til slitemerket.

Fyll kjedeolje i oljetanken etter behov.

Kontroller slitasjen på sverdet og kjedehjulet regelmessig, og skift ut när delene er slitte.

Rengjøre luftfilteret

Fjern luftfilteret ved å løsne fingerskruen (6) og ta av filterdekselet. Rengjør filterdekselet og filterelementet med trykkluft og monter det igjen. Hvis filterelementet ikke kan rengjøres ordentlig, må det skiftes.

Rengjøre drivstoff- og kjedeoljefilteret

Bruk et stykke stältråd e.l. til å ta filteret ut av drivstoff- eller oljetanken (illustrasjonen viser prosedyren for drivstofftanken (c)). Skyll filteret grundig med bensin eller skift det. Pass på at det ikke kommer smuss eller støv ned i tankene under rengjøringen.

Hvis motorsagen ikke fungerer optimalt, kan driftshastigheten finjusteres på forgasseren. Rengjør først luft-, driftstoff- og kjedeoljefiltrene og kontroller at det er fylt korrekt blandet drivstoff og kjedeolje.

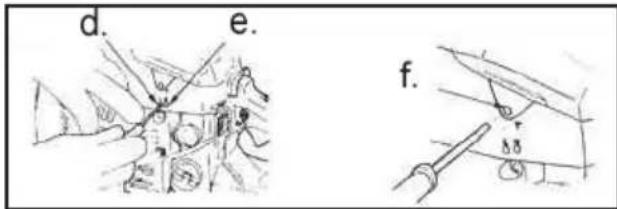

Stans motoren og skru L- og H-skruen (d og e) i bunnen. Skru dem deretter litt ut igjen på følgende måte:

L-skruen 1½ omgang +/- 1/4

H-skruen 3/4 omgang +/- 3/8

Start motoren og la den varmes opp.

Drei langsomt L-skruen med urviseren for å finne punktet hvor tomgangshastigheten er høyest, og skru den deretter en kvart omgang tilbake.

Aktivere avisingsfunksjonen

Hvis motorsagen skal brukes når det er frost, kan du aktivere avisingsfunksjonene for å optimere driften i kaldt vær.

Stans motoren.

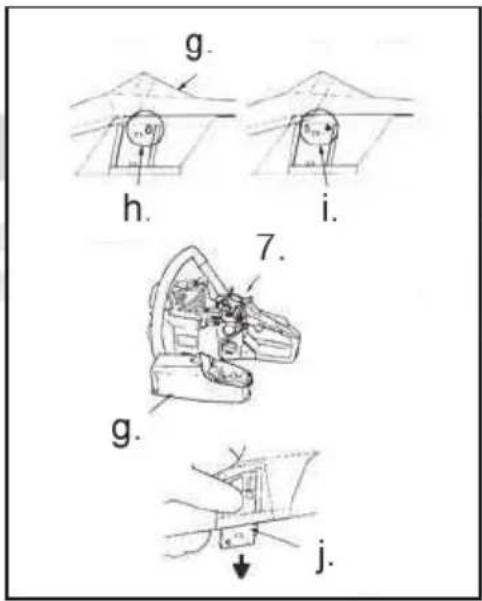

Ta av luftfilterdekselet og luftfilteret og fjern choken fra sylinderdekselet (g).

Løsne skruene på sylinderdekselet og ta det av.

Trykk ned avisingshetten (j) på høyre side av sylinderdekselet.

Kontroller at snømerket (i) på hetten vender opp og monter deretter sylinderdekselet igjen.

Monter alle øvrige deler igjen.

Når sagen skal brukes under normale driftsforhold igjen, må du justere avisingshetten slik at solmerket (h) vender opp. Hvis ikke, kan det oppstå motorskader.

BRUKSANVISNING

Introduktion

Påfyllning av kedjeolja

Automatisk kedjesmörjning

Rengöring av luftfilter

Aktivering av antifrostmekanism

98/37/E∅F: Maskindirektivet med tillegg og rettelser.

73/23/E∅F: Lavspenningsdirektivet.

89/336/E∅F: EMC-direktivet + ( rettelser 93/68/EEC)
