BRUKSANVISNING 89034 Power Craft

Elstarter og rekylstart

Angiver, at maskinen både har elektrisk start og rekylstart.

Forberedelse til start

Opbevar sneslyngen rent og tørt med god ventilation.

Rengøring og vedligehold

Før brug

Rengør motorens luftfilter.

Overensstemmelseserklæring

Vi erklærer hermed, at

SNESLYNGE

89034 (ZLST651Q)

6,5 HK

I noen tilfeller finner du symboler på emballasjen, på maskinen eller i dokumentasjonen som følger med. Betydningen av disse er forklart nedenfor.

Bruksanvisning

Les bruksanvisningen nøye før bruk, og ta vare på den for senere bruk.

Snøfreser, 5 gir forover

Angir at snøfreseren har fem gir forover

Angir at snøfreseren har to reversgir.

Snøfreser, maks. kastelengde

Angir snøfreserens maksimale kastelengde.

El-start og rekylstart

Angir at maskinen har både elektrisk start og rekylstart.

Snøfreser, maks. arbeidsbredde

Angir snøfreserens maksimale arbeidsbredde.

Snøfreser, maks. arbeidshøyde

Angir maksimal snødybde som snøfreseren kan arbeide i.

Introduksjon

For at du skal få mest mulig glede av den nye snøfreseren din, bør du lese denne bruksanvisningen og de vedlagte sikkerhetsforskriftene før du begynner å bruke snøfreseren. Vi anbefaler også at du tar vare på bruksanvisningen i tilfelle du skulle få behov for å lese informasjonen om igjen senere.

Tekniske spesifikasjoner

Arbeidsbredde: 56 cm

Arbeidshøyde: 51 cm

Utkast:

10–15 meter (kan justeres 190 grader)

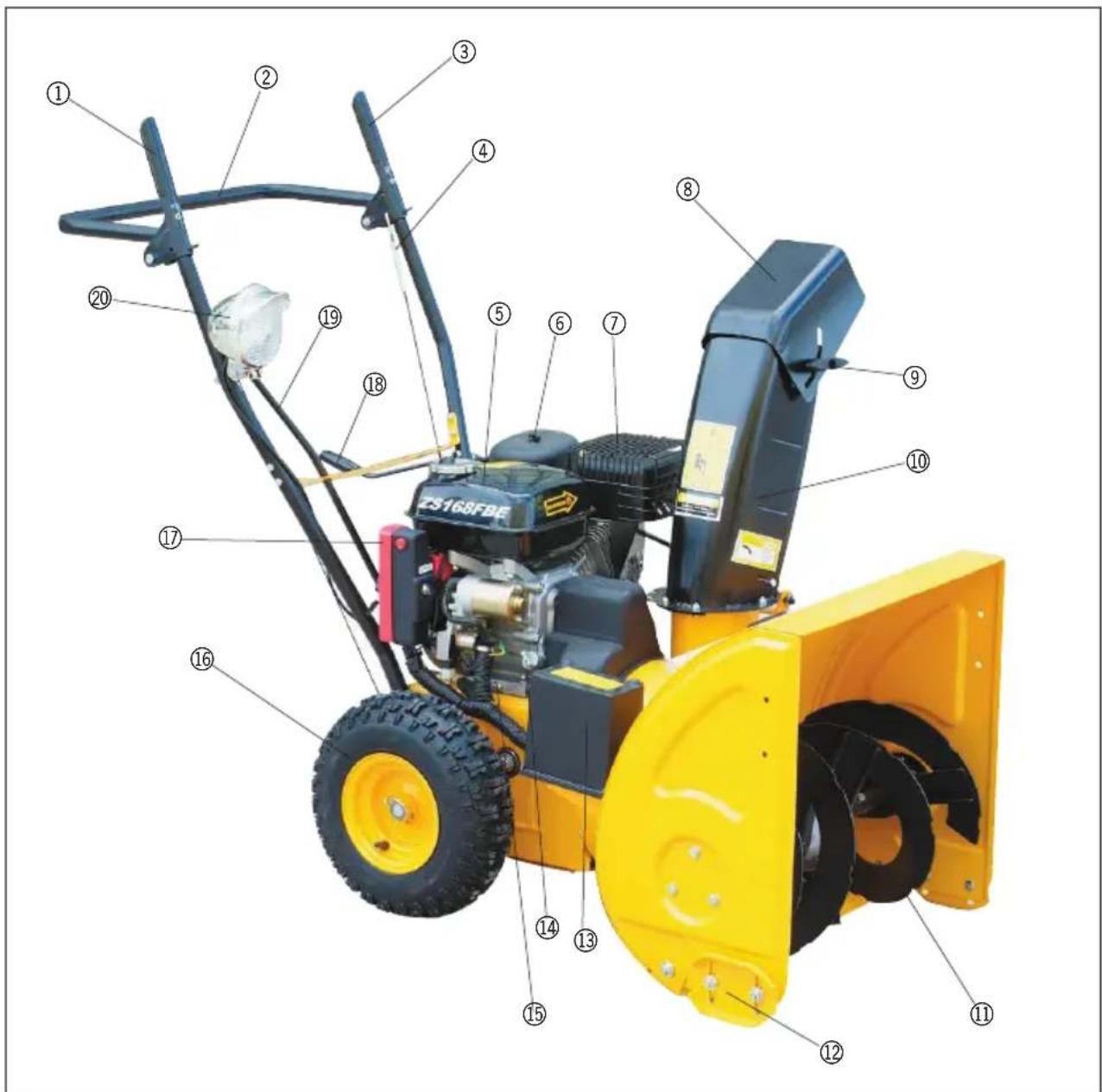

1. Koblingshåndtak for kjøring

2. Håndtak

3. Koblingsbøyle til innmaterskrue

4. Kabel

5. Drivstofftank

6. Luftfilter

7. Lyddemper

8. Klaff

9. Vingeskrue

10. Utkasterrør

11. Innmaterskrue

12. Slepesko

13. Batteri

14. Peilepinne

15. Tappeplugg

16. Hjul

17. Tenningslås

18. Håndtak til dreiing av utkasterrør

19. Girstang

20. Arbeidslys

21. Primer

22. Gasspak

23. Choke

24. Bensinkran

25. Tenningsnøkkel

26. Tenningslås

27. Kretsløpsrelé

Spesielle sikkerhetsforskrifter

Snøfreseren leveres uten motorolje. Husk å fylle på motorolje før bruk.

Tørk bort eventuelt bensinsøl med en tørr klut etter påfylling av drivstoff.

Røyking og bruk av åpen ild er forbudt under påfylling av bensin.

Fyll aldri bensin eller motorolje mens snøfreseren går.

Fyll ikke på for mye bensin eller motorolje. Det medfører fare for brann.

Oppbevar brennbare materialer i sikker avstand (minst 10 meter) fra snøfreseren. Utslippsgassene er svært varme og kan antenne materialene.

Start aldri snøfreseren innendørs, f.eks. i garasjer eller uthus. Utslippsgassene inneholder kullos og hydrokarboner og er derfor livsfarlige for både mennesker og dyr ved innånding.

Ikke berør motorens deler under eller rett etter bruk. De blir svært varme.

Følg samtlige vedlikeholdsanvisninger for motoren som er beskrevet i avsnittet "Rengjøring og vedlikehold".

Slå alltid av motoren og fjern tennplugghetten før du foretar justeringer på snøfreseren eller beveger hender, føtter eller annet i nærheten av snøfreserens bevegelige deler.

Undersøk området som skal ryddes, og fjern gjenstander som ellers kan komme i kontakt med innmaterskruen eller utkasterviften.

Rett aldri utkasterrøret mot mennesker, dyr, biler eller bygninger.

Pass på at stein, jord og grus ikke kastes ut sammen med snøen.

Kjør aldri snøfreseren på tvers over en skråning, da den kan velte. Kjør i stedet rett opp og ned skråningen. Ikke kjør i skråninger med en helning på over 20 prosent.

Snøfreseren slutter å kjøre hvis du slipper koblingshåndtaket for kjøring.

Innmaterskruen og utkasterviften stopper hvis koblingshåndtaket til innmaterskruen slippes.

Disse sikkerhetsanordningene må ikke endres eller settes ut av funksjon.

Montering

Monter håndtaket (2) ved hjelp av to bolter i hver side. Boltene skrus direkte i gjengene på snøfreserens understell med en fastnøkkel.

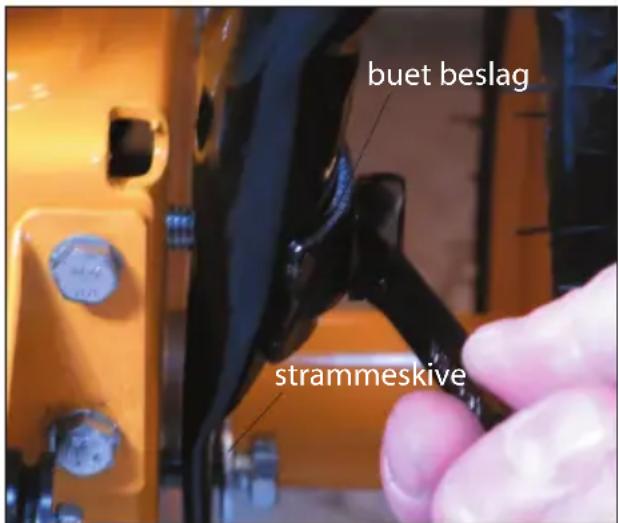

Den øverste bolten skal først gå gjennom et buet beslag, og den nederste bolten gjennom en strammeskive.

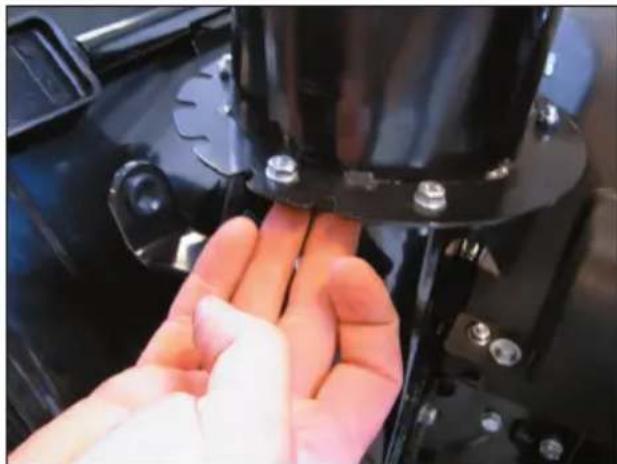

Monter utkasterrøret ved hjelp av 3 sett med hhv. 2 bolter og 2 läsemuttere, 1 smal buet avstandsplate og 1 bredere buet underplate.

Før boltene gjennom utkasterrøret og skyv den smale avstandsplaten og den bredere underplaten på boltene nedenfra. Spenn fast platene med låsemutterne.

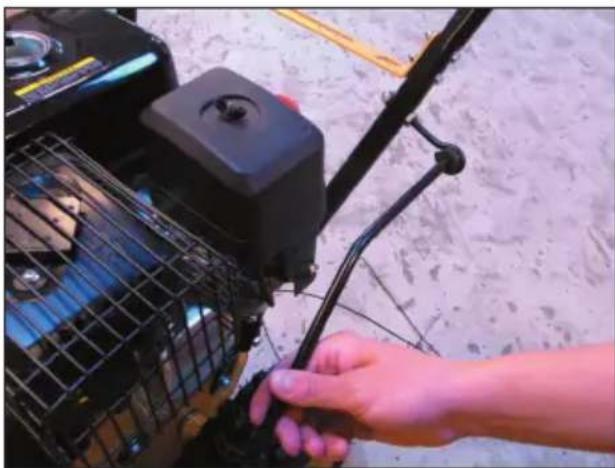

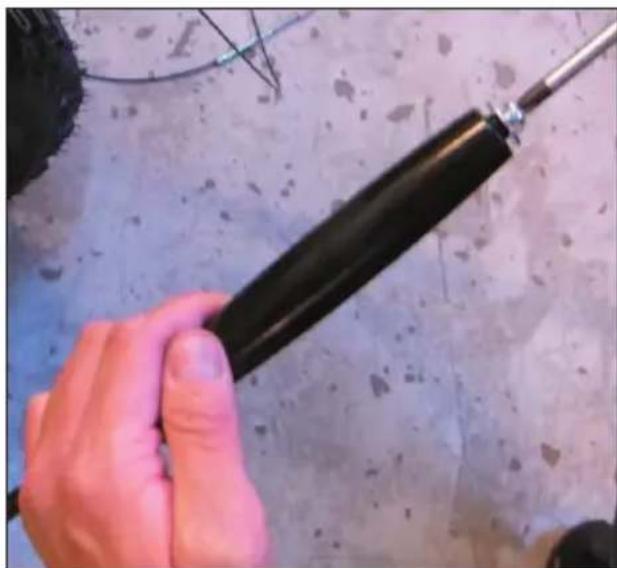

Bruk en skrutrekker og skru grepet av stangen for dreiing av utkasterrøret.

Skyv stangen gjennom holderen på håndtaket, og skru på igjen grepet.

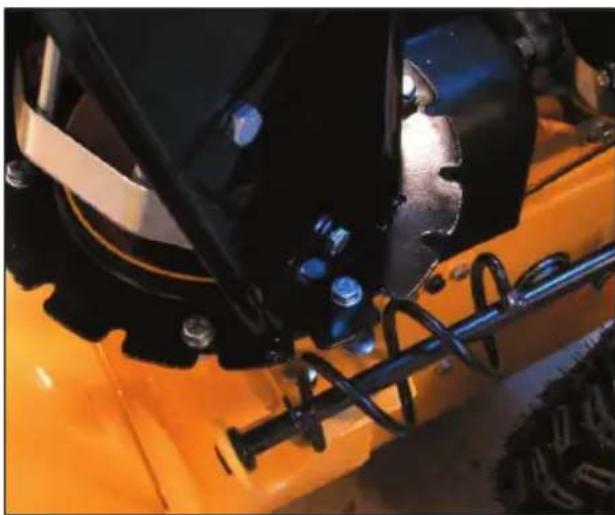

Skyv den nedre enden av stangen gjennom beslaget på understellet på snøfreseren. Pass på at innmaterskruen på stangen går i inngrep i tennene på flensen til utkasterrøret.

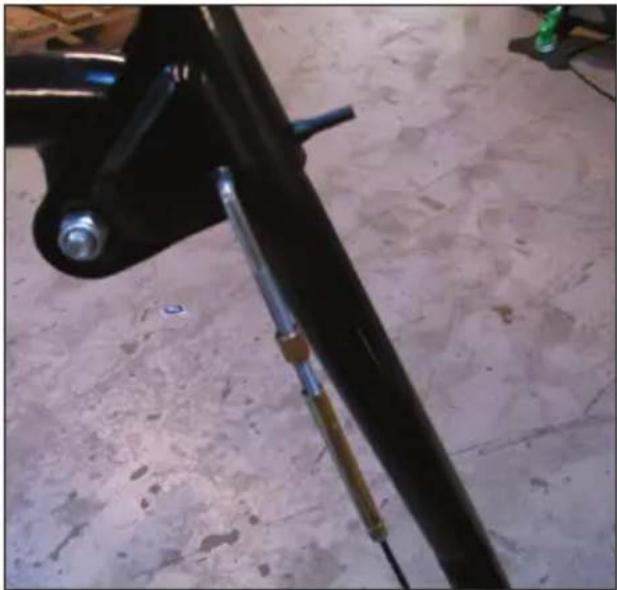

Skru girkabelen på justeringsbeslaget igjen, og still den inn slik at kabelen er riktig strammet til. Se avsnittene Test av koblingskabler.

Før girstagen (19) inn gjennom girkulissen på håndtaket.

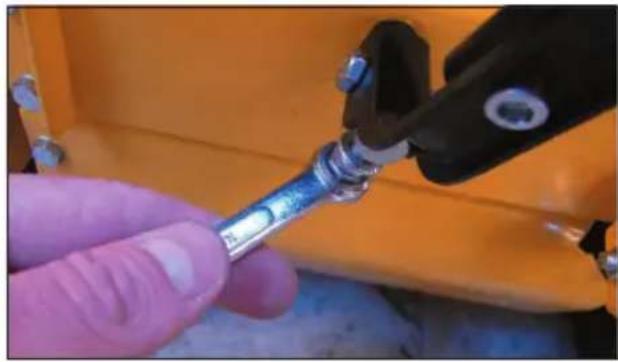

Monter en skrue nedenifra, og stram den slik at girstangen presses inn i et av hakkene i girkulissen.

Innstilling av utkasterrøret

Du kan stille inn utkasterretningen ved å dreie på håndtaket (18) med eller mot klokka. Du kan også stille inn hvor langt snøen skal kastes ut ved å endre vinkelen til klaffen (8) på utkasterrøret ved hjelp av vingeskruen (9). Jo brattere vinkel, desto lengre kastes snøen.

Innstilling av slepeskoene

Slepeskoene (12) fungerer som avstandsholdere mellom snøfreseren og underlaget.

Hvis du skal bruke snøfreseren på et område med litt ujevnt eller løst veidekke, må du senke slepeskoene.

Løsne mutterne på begge sidene av snøfreseren og press slepeskoene ned. Spenn først den ene slepeskoen fast og tilpass deretter den andre i høyden før den også spennes fast.

Klargjøring til start

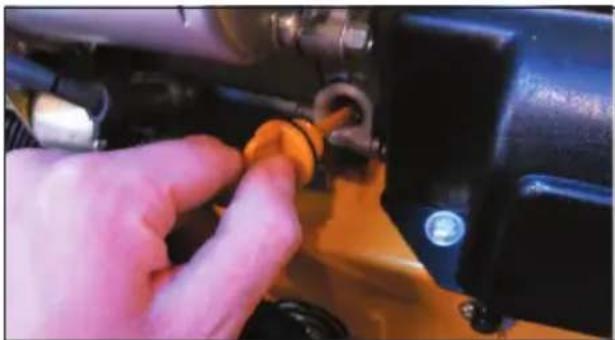

Skru av oljelokket. Kontroller oljenivået på peilepinnen, som befinner seg på baksiden av lokket, og fyll om nødvendig på motorolje. Skru dekslet på igjen.

Fyll på bensin hvis bensinnivået er for lavt. Skru lokket på igjen.

Skru av vingemutteren oppe på luftfilteret (6), fjern luftfilteret og kontroller om filterelementet er rent. Rengjør filterelementet om nødvendig (se avsnittet "Rengjøring og vedlikehold") og monter luftfilteret igjen.

Starte motoren

Åpne bensinkranen (24).

Sett gasspaken (22) i maksimal innstilling, og trykk 5–6 ganger på primeren (21) ved forgasseren for å pumpe drivstoff til motoren.

Ved kaldstart skal chokens håndtak (23) skyves i pilens retning, slik at bensinblandingen blir fetere.

Manuell start

Trekk forsiktig i starthåndtaket til du merker motstand. Trekk deretter håndtaket helt ut med stor kraft, slik at motoren starter.

Merk! Ikke la starchändtaket slå inn mot snøfreseren, da det kan skade håndtaket.

El-start

Sett tenningsnøkkelen (25) i tenningslåsen (26), og vri den til Start-posisjonen. Slipp opp så snart motoren starter.

Kretsløpsreleet slås av hvis startmotoren kan bli overbelastet. Hvis dette skjer, skal du trykke på knappen (27) og vente noen minutter før du prøver å el-starte motoren på nytt, eller starte motoren manuelt.

Etter start

La motoren gå litt og flytt deretter choken tilbake, eventuelt i flere omganger.

Kontroller at motoren går jevnt.

Motorhastigheten kan kontrolleres ved hjelp av gasshåndtaket.

Ikke utsett motoren for for stor belastning de første gangene den brukes.

Stans av motoren

La motoren kjøre ved driftshastighet i noen minutter etter bruk før du slår den av.

Lukk gasshåndtaket, eller vri tenningsnøkkelen til OFF-posisjonen.

Snørydding

Start motoren og la den varmes opp som angitt.

Sett girstangen i hakket for ønsket kjørehastighet uten å aktivere koblingshåndtakene. Velg girene R1/R2 til henholdsvis langsom og hurtig kjøring bakover eller girene 1–5 for kjøring forover ved ulike hastigheter.

Trykk ned koblingshåndtaket til innmaterskruen og hold det nede. Innmaterskruen og utkasterviften går.

Trykk deretter ned koblingshåndtaket for kjøring. Snøfreseren går, og koblingshåndtaket til innmaterskruen låses.

Hvis du ønsker å skifte til en annen hastighet underveis, må du slippe de to koblingshåndtakene, og snøfreseren skal stå helt stille, før du flytter girstangen.

Når du er ferdig med snøryddingen, skal motoren fortsatt gå i noen få minutter for å unngå at det etterlates fukt på motoren.

Ved blokkering av snøfreseren

Du skal stanse motoren umiddelbart i følgende tilfeller:

• Hvis du får en stein, en taubit eller en annen gjenstand inn i innmaterskruen eller utkasterviften.
• Hvis snøfreseren plutselig begynner å vibrere kraftig.
• Hvis snøfreseren ikke klarer å kvitte seg med snøen, f.eks. på grunn av våt snø.

Ta av tennplugghetten og undersøk deretter årsaken. Bruk eventuelt en trepinne til å fjerne pakket snø med.

Få en eventuell skade utbedret før du fortsetter å bruke snøfreseren.

Slipp koblingshåndtaket til innmaterskruen. Kabelen skal være fast uten å være stram. Press håndtaket ned.

Mens du skyver snøfreseren, presser du ned koblingshåndtaket for kjøring. Hjulene skal blokkere. Hvis de ikke gjør det, må du stramme koblingskabelen litt.

Når snøfreseren skal oppbevares i lengre tid uten å være i bruk, skal du gjøre følgende (se flere anvisninger i avsnittet "Rengjøring og vedlikehold"):

• Tøm og rengjør drivstofftanken.
  • Tapp av motoroljen
• Tørk av motorens ytterside med en myk klut.
• Rengjør snøfreseren og dekk alle metalloverflater med en lett oljefilm.

Oppbevar snøfreseren på et rent og tørt sted med god ventilasjon.

Rengjøring og vedlikehold

Før bruk

Kontroller luftfilteret og rengjør det om nødvendig.

Kontroller at alle bolter, mutre og beslag er trukket til.

Kontroller at dekktrykket er på ca. 1 bar.

Etter bruk

Skyll snøfreseren med lunkent vann for å fjerne snø og smuss på innmaterskruen og utkasterviften samt i utkasterrøret.

Rengjøring og vedlikehold av motoren

Skru av tappepluggen (15) nederst på siden av motoren, og tapp motoroljen i en passende beholder. Vipp snøfreseren litt, slik at oljen renner ut.

Skru tappepluggen på igjen og fyll på ny motorolje.

Merk! Brukt motorolje skal bortskaffes i henhold til de regler som gjelder i din kommune.

Rengjør motorens luftfilter.

Rengjør oljefilteret og skift olje.

Ta av tennpluggen og fjern eventuelle sotavleiringer. Juster elektrodeavstanden til 0,7–0,8 mm.

Fjern eventuelt smuss fra kjøleribbene.

Feilsøking

Hvis motoren ikke kan startes, eller hvis den er vanskelig å starte, skal du gjøre følgende:

• Kontroller olje- og bensinnivået
• Fyll eventuelt på litt forgasservæske for å fjerne eventuelle vannperler i bensinen
• Kontroller at det ikke er lekkasjer i drivstoff- eller oljesystemet.
• Kontroller tennpluggen og rengjør den om nødvendig.

Hvis motoren fremdeles ikke starter, skal snøfreseren leveres til reparasjon hos en autorisert reparatør.

Servicesenter

Når det gjelder:

• Reklamasjoner
• Reservedeler
• Returvarer
• Garantivarer
• Åpent fra kl. 10.00 til 14.00
  • Tlf.: [phone]
  • E-post: [e-mail]

Samsvarserklæring

Vi erklærer herved at

SN∅FRESER

89034 (ZLST651Q)

6,5 hk

i henhold til bestemmelsene i direktivene

06/42/EF Maskindirektivet med endringsdirektiver

2011

Stefan Schou

Innkjøpssjef

HP Værktøj A/S streber etter å fremstille miljøvennlige elektriske og elektroniske produkter, og vi ønsker å medvirke til trygg behandling av avfallsstoffer som kan være skadelige for miljøet.

Et sunt miljø er viktig for alle, og vi har derfor satt oss som mål å overholde kravene i EUs initiativer på dette området, slik at vi sikrer en forsvarlig innsamling, behandling, gjenvinning og bortskaffelse av elektronisk utstyr som ellers kan være skadelig for miljøet. Det innebærer også at produktene våre ikke inneholder noen av følgende kjemikalier og stoffer:

• bly
• kvikksølv
• kadmium
• heksavalent krom
• PBB (polybromerte bifenyler) (flammehemmer)
• PBDE (polybromerte difenyletere) (flammehemmer)

HP Værktøj A/S er stolt av å støtte EUs miljøinitiativer og bidra til et renere miljø. Vi erklærer med dette at produktene våre overholder ROHS-direktivet (2002/95/EF).

Alle rettigheter forbeholdes. Innholdet i denne bruksanvisningen må ikke gjengis, verken helt eller delvis, på noen måte ved hjelp av elektroniske eller mekaniske hjelpemidler, inkludert fotokopiering eller opptak, oversettes eller lagres i et informasjonslagrings- og informasjonshentingssystem uten skriftlig tillatelse fra HP Værktøj A/S.
