BRUKSANVISNING 89034 Power Craft

Bruk vernebriller när du bruker maskinen.

Snøfreser, utkastingsvinkel

Angir snøfreserens utkastingsvinkel.

Effekt

Angir maskinens maksimale effekt.

Sikkerhetsanordninger

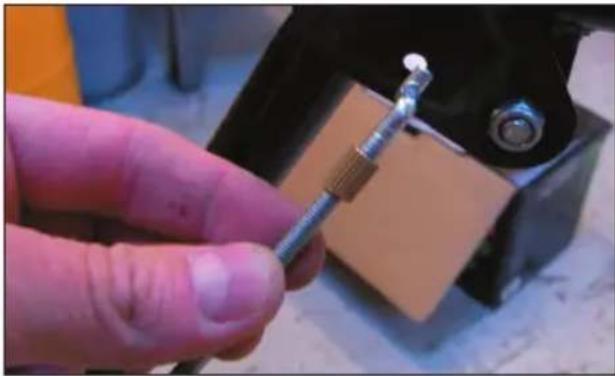

Skru justeringsbeslaget av girkabelen på den ene siden. Hekt justeringsbeslaget fast i hullet på koblingshåndtaket

Test av koblingskabler

Til innmaterskruen

Justering av koblingskabler

Skru på justeringsbeslaget til kabelen er strammet eller løsnet riktig.

Oppbevaring

I vissa fall finns det ikoner på förpackningen, på maskinen eller i dokumentationen som följer med maskinen. Ikonernas betydelse förklaras här nedan.

Bruksanvisning

Läs igenom bruksanvisningen grundligt, och spara den för framtida behov.

Hörselskydd rekommenderas!

Använd hörselskydd när du använder maskinen!

Skyddsglasögon rekommenderas!

Använd skyddsglasögon när du använder maskinen!

Effekt

Anger maskinens maximala effekt.

Elstart och snörstart

Anger att maskinen både har elstart och snörstart.

Snöslunga 5 växlar fram

Anger att snöslungan har fem framåtgående växlar

Snöslunga 2 växlar bak

Anger att snöslungan har två växlar bak.

Snöslunga utkastvinkel

Anger snöslungans utkastvinkel.

Snöslunga max. kastlängd

Anger snöslungans maximala kastlängd.

Snöslunga max. arbetsbredd

Anger snöslungans maximala arbetsbredd.

Snöslunga max. arbetshöjd

Anger det maximala snölager som snöslungan kan arbeta i.

Introduktion

För att du ska få så stor glädje som möjligt av din nya snöslunga rekommenderar vi att du läser denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda den. Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

Tekniska data

Arbetsbredd: 56 cm

Arbetshöjd: 51 cm

Utkast: 10-15 meter (justerbart 190°)

Växel: 5 fram, 2 bak, friväxel

Diameter på slunga: 30 cm

Motor: 1-cylindrig 4-taktsmotor

Effekt: 6,5 hk

Bränsle: 95-oktanig blyfri bensin

Motorolja: SAE 15W40

Startmetod: elstart/snörstart

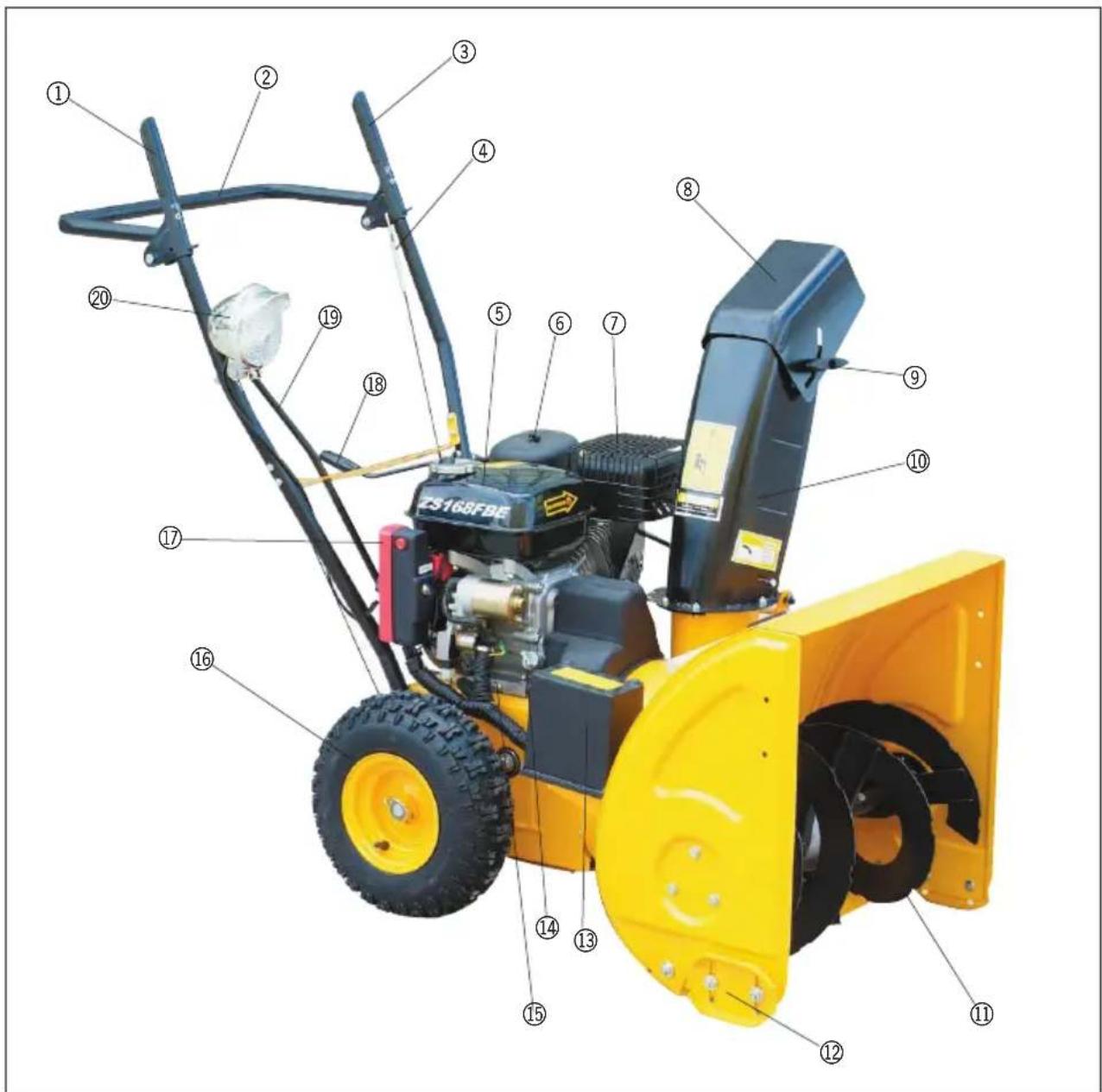

Snöslungans delar

1. Kopplingsreglage för körning
2. Handtag
3. Kopplingsreglage för slungan
4. Kabel
5. Bränsletank
6. Luftfilter
7. Ljuddämpare
8. Huv
9. Vingskruv
10. Utkastarrör
11. Slunga
12. Släpsko
13. Batteri
14. Oljesticka
15. Avtappningspropp
16. Hjul
17. Tändningslås
18. Handtag för vridning av utkastarrör
19. Växelspak
20. Arbetslampa
21. Primerknapp
22. Gashandtag
23. Choke
24. Bensinkran
25. Tändningsnyckel
26. Tändningslås
27. Kontaktrelä

Särskilda säkerhetsföreskrifter

Snöslungan levereras utan motorolja. Kom ihåg att fylla på motorolja före användning!

Snöslungan måste stå helt still innan du flyttar växelspaken!

Snöslungan går på blyfri bensin. Fyll därför aldrig på med blyhaltig bensin, diesel, fotogen eller liknande i tanken.

Torka bort eventuell spilld bensin med en torr trasa sedan du har fyllt på bränsle.

Det är förbjudet att röka och tända eld under påfyllning av bensin.

Fyll aldrig på bensin eller motorolja när snöslungan är igång.

Fyll inte på för mycket bensin eller motorolja, eftersom detta medför brandfara.

Förvara brännbara material på säkert avständ från snöslungan (minst 10 meter) eftersom avgaserna är mycket varma och kan antända materialen.

Starta aldrig snöslungan inomhus, t.ex. i garage eller uthus. Avgaserna innehåller kolmonoxid och kolväten, som är livsfarliga för både människor och djur att inandas.

Starta aldrig snöslungan om luftfiltret inte är monterat.

Rör aldrig vid motorns delar under eller precis efter användning, eftersom dessa då är mycket varma.

Följ alltid samtliga underhållsinstruktioner för motorn, som beskrivs i avsnittet Rengöring och underhåll.

Stanna alltid motorn och ta bort locket till tändstiftet då du gör justeringar på snöslungan och innan du för händer, fötter eller annat i närheten av snöslungans rörliga delar.

Undersök området som ska snöröjas och ta bort föremål som kan komma i kontakt med snöslungan eller fläkthjulet.

Rikta aldrig utkastarröret mot människor, djur, bilar eller byggnader.

Se till att inte sten, jord eller grus slungas ut tillsammans med snön.

Kör aldrig snöslungan tvärs över ett sluttande underlag, eftersom den kan välta. Kör i stället rakt upp och ned i sluttningen. Kör inte i sluttningar med en lutning på över 20 procent.

Säkerhetsanordningar

Snöslungan stannar om kopplingsreglaget för körningen släpps.

Slungan och fläkthjulet stannar om kopplingsreglaget för slungan släpps.

Du får inte ändra eller sätta dessa säkerhetsanordningar ur funktion.

Montering

Montera handtaget (2) med hjälp av två bultar på var sida som skruvas direkt i gångorna på snöslungans hus med en fast nyckel.

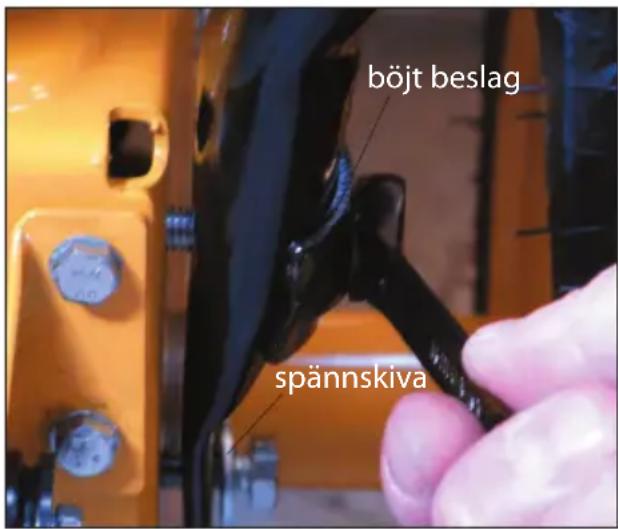

Den översta bulten ska först gå igenom ett böjt beslag och den nedersta bulten igenom en spännskiva.

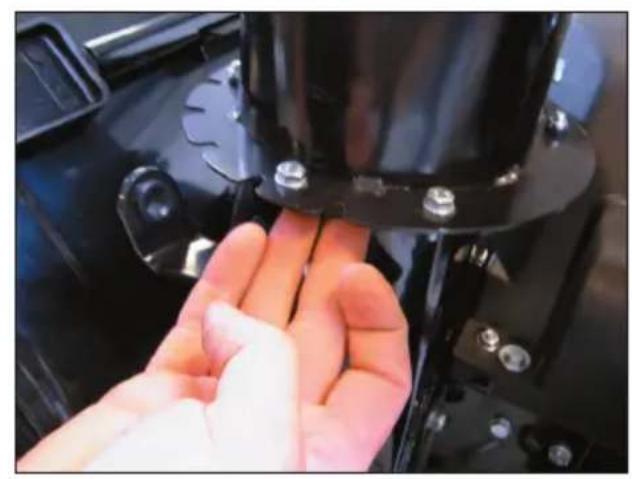

Montera utkastarröret med hjälp av 3 set med vardera 2 bultar och 2 läsmuttrar, 1 smal, böjd distansplatta och 1 bredare, böjd underplatta.

Sätt i bultarna genom utkastarröret och skjut den smala distansplattan och den bredare underplattan på bultarna nerifrån. Spänn fast plattorna med låsmuttrarna.

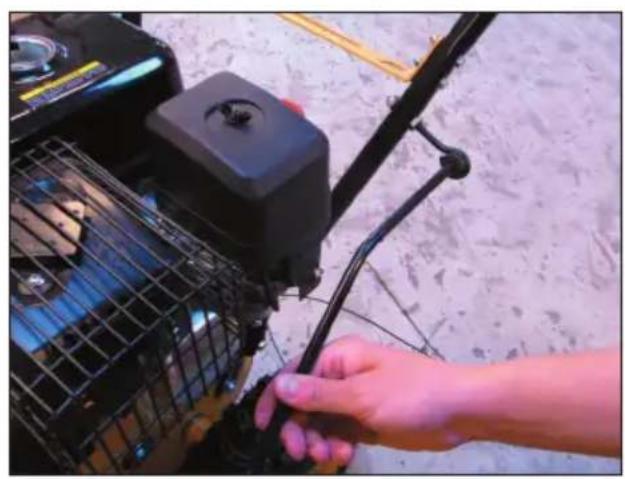

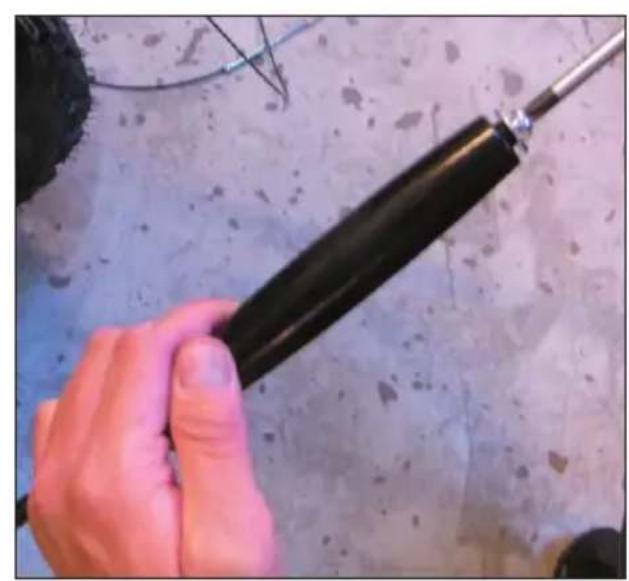

Skruva av handtaget för vridning av utkastarröret med en skruvmejsel.

Skjut stången genom hållaren på handtaget och skruva fast handtaget igen.

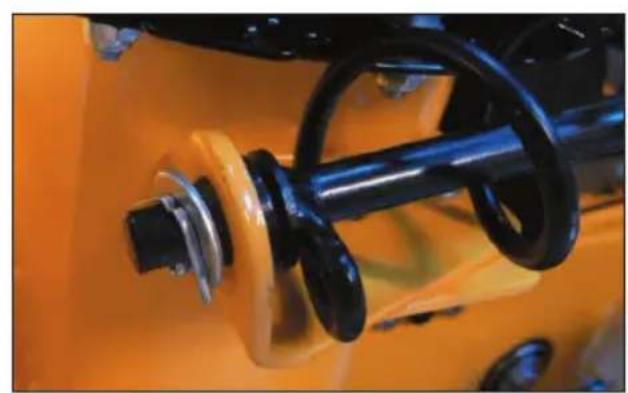

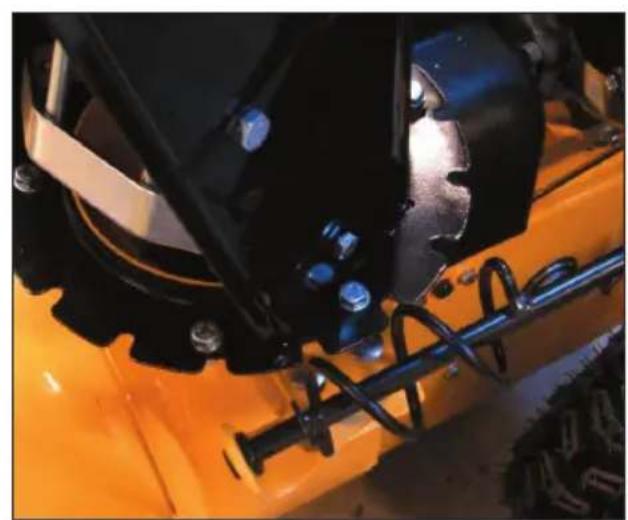

Skjut stångens nedre ände genom beslaget på snöslungans hus. Se till att spiralen på stången går i ingrepp i tänderna på utkastarrörets fläns.

Lås fast stängen med en bricka och en saxpinne.

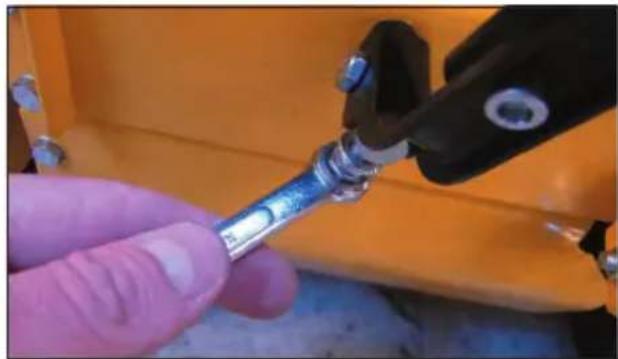

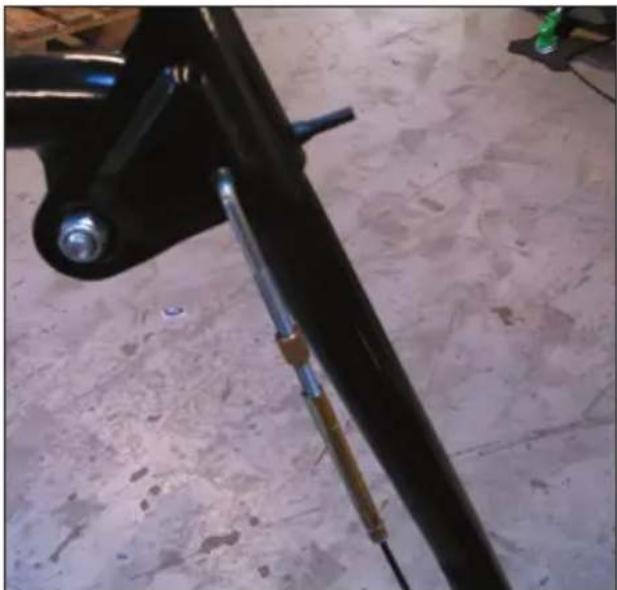

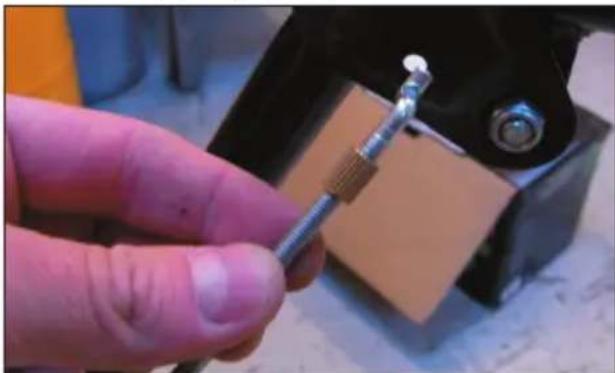

Skruva av justeringsbeslaget på växelkabeln i ena änden. Häkta fast justeringsbeslaget i hålet på kopplingsgreppet.

Skruva fast växelkabeln på justeringsbeslaget igen och ställ in det så att kablarna sträcks rätt. Se avsnitten Test av kopplingsreglage.

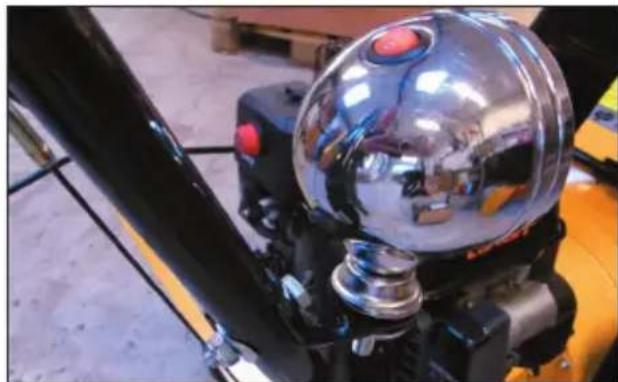

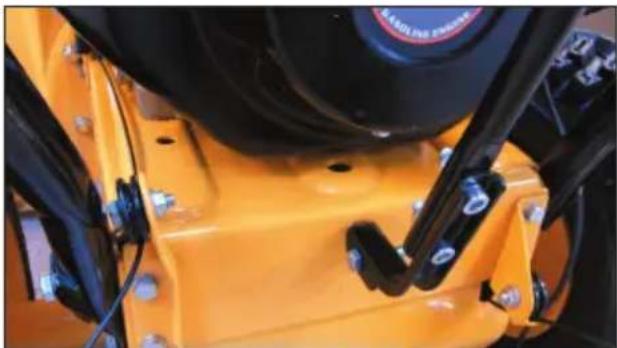

För in växelstången (19) genom växelkulissen på handtaget.

Skruva fast växelstången på växelaxeln med en bult som förs in vågrätt genom växelstångens beslag.

Montera skruvarna underifrån och dra fast dem så att växelstången pressas in i urtagen i växelkulissen.

Montera arbetslampan på beslaget på handtaget.

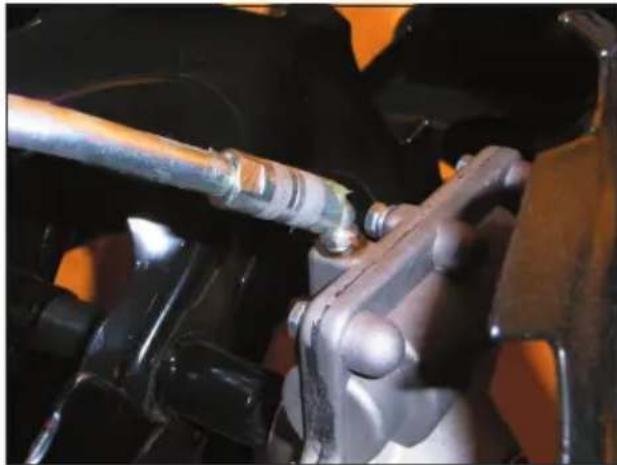

Smörj smörjnippeln vid slungans drev med en fettspruta.

Inställning av utkastarrör

Du kan ställa in utkastningsriktning genom att vrida handtaget (18) med- eller moturs. Du kan också ställa in hur långt snön ska slungas ut genom att ändra vinkeln på huven (8) på utkastarröret med hjälp av vingskruven (9). Ju brantare vinkel, desto längre utkast.

Inställning av släpskor

Släpskorna (12) fungerar som distanshållare mellan snöslungan och underlaget.

Om du ska använda snöslungan på ett område med något ojämn eller lös beläggning ska du sänka släpskorna.

Lossa muttrarna på bägge sidor av snöslungan och tryck ned släpskorna. Spänn fast den ena släpskon först och passa därefter in den andra i rätt höjd innan den också spänns fast.

Förberedelse för start

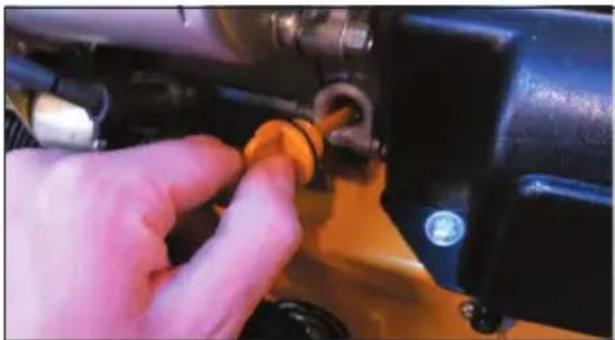

Skruva av oljepåfyllningslocket. Kontrollera oljenivån på oljestickan som sitter på lockets insida, och fyll på motorolja vid behov. Skruva på locket igen.

Skruva av tanklocket och kontrollera bensinnivån i tanken (5).

Fyll på bensin om bensinnivån är för låg. Skruva på locket igen.

Skruva av vingmuttern på ovansidan av luftfiltret (6), ta bort luftfiltret och kontrollera om filterelementet är rent. Rengör filterelementet vid behov (se avsnittet Rengöring och underhåll) och montera luftfiltret igen.

Starta motorn

Öppna bränslekranen (24).

Ställ gashandtaget (22) på maximal inställning och tryck 5-6 gånger på primerknappen (21) vid förgasaren för att pumpa fram bränsle till motorn.

Vid kallstart ska chokereglaget (23) skjutas i pilens riktning så att bensinblandningen blir fetare.

Manuell start

Dra försiktigt i starchandtaget tills du känner ett motstånd, och dra sedan ut handtaget helt med stor kraft så att motorn startar.

OBS! Låt inte starchandtaget slå in mot snöslungan eftersom det kan skada handtaget.

Elstart

Stoppa in tändningsnyckeln (25) i tändningslåset (26) och vrid den till positionen Start. Släpp den så fort motorn startar.

Kontaktreläet slår ifrån om startmotorn riskerar att bli överbelastad. Om det sker trycker du på knappen (27) och väntar några minuter innan du åter försöker starta motorn med elstarten, eller också startar du motorn för hand.

After start

Låt motorn gå en stund och flytta därefter tillbaka choken, eventuellt i omgångar.

Kontrollera att motorn går jämnt.

Motorns varvtal kan kontrolleras med hjälp av gasreglaget.

Belasta inte motorn för hårt de första gångerna den används.

Stanna motorn

Låt motorn köra på normalt driftvarvtal i ett par minuter efter användning innan du stänger av motorn.

Stäng gasspjället eller vrid tändningsnyckeln till läge OFF.

Snöröjning

Starta motorn och låt den värmas upp som beskrivet.

Sätt växelspaken i hacket för den önskade körhastigheten utan att aktivera kopplingsreglaget. Välj växlarna R1/R2 för långsam respektive snabb körning bakåt, eller växlarna 1-5 för körning framåt vid olika hastigheter.

Tryck ned kopplingsreglaget för slungan och håll det nere. Slungan och fläkthjulet går.

Tryck därefter ner kopplingsreglaget för körningen. Snöslungan går och kopplingsreglaget för slungan läses.

Om du önskar att byta till en annan hastighet under körningens gång, ska de två kopplingsreglagen släppas och snöslungan stå helt stilla innan du byter växel.

När du är färdig med snöröjningen ska motorn fortsätta att gå några minuter för att undvika att det samlas fukt på motorn.

Du ska omgående stoppa motorn om följande händer:

• Om du får in stenar, ett stycke rep eller andra föremål i snöslungan eller fläkthjulet.
• Om snöslungan plötsligt börjar att vibrera kraftigt.
• Om snö fastnar i snöslungan t.ex. på grund av blötsnö.

Tag av tändhatten och undersök därefter orsaken. Använd eventuellt en träpinne för att ta bort snön med.

Reparera eventuell skada innan du fortsätter att använda snöslungan.

Släpp snöslungans kopplingsreglage.

Kabeln ska vara spänd utan att sitta för hårt.

Den ska kunna att röra sig hela vägen ned, annars är kabeln för spänd och släppas efter.

För körning

Stanna motorn.

Sätt växelspaken i 5:e växeln.

Medan du skjuter snöslungan framåt ska du sätta växelspaken i R2 och därefter tillbaka till 5:e växeln. Om du känner ett motstånd när du skjuter maskinen medan du skiftar växel, ska kopplingskabeln släppas efter.

Medan du skjuter snöslungan ska du trycka ned kopplingsreglaget för körningen.

Hjulen ska låsas. Om de inte gör det ska du spänna kopplingskabeln lite.

Justering av kopplingskablar

Skruva på justeringsbeslaget tills kabeln är spänd eller lossad till lämplig spänning.

Förvaring

Om snöslungan ska förvaras under en längre tid utan att användas, måste du göra följande (ytterligare anvisningar finns i avsnittet Rengöring och underhåll):

• Töm och rengör bränsletanken.
  • Tappa ur motoroljan.
• Torka av motorns utsida med en fuktig trasa.
• Rengör snöslungan och täck alla metallytor med en lätt oljefilm.

Förvara snöslungan på en torr och ren plats med god ventilation.

Rengöring och underhåll

Före användning

Se över luftfiltret och rengör det vid behov.

Kontrollera att alla skruvar, muttrar och monteringar är ordentligt åtdragna.

Kontrollera olje- och bensinnivån, och fyll på olja och bensin om det behövs.

Kontrollera att däcktrycket är ca 1 bar.

Efter användning

Skölj av snöslungan med ljummet vatten för att ta bort snö och smuts på snöslunga och fläkthjul samt i utkastarröret.

Smörj alla rörliga delar med en lätt olja eller WD40.

Rengöring och underhåll av motorn

Skruva av avtappningsproppen (15) nederst på sidan av motorn och tappa ur motoroljan i en lämplig behållare. Luta snöslungan lite så att all olja rinner ut.

Skruva dit avtappningsproppen igen och fyll på ny motorolja.

OBS! Använd motorolja ska kasseras enligt gällande regler i kommunen.

Rengör oljefiltret och byt olja.

Ta loss tändstiftet och avlägsna eventuella sotavlagringar. Justera elektrodavständet till 0,7-0,8 mm.

Ta bort eventuell smuts från kylflänsarna.

Felsökning

Om det inte går att starta motorn, eller om den är svår att starta, gör du följande:

• Kontrollera olje- och bensinnivån
• Fyll eventuellt på med karburatorskydd för att avlägsna eventuellt vatten i bensinen
• Kontrollera att det inte finns något läckage i bränsle- eller oljesystemet
• Kontrollera tändstiftet och rengör det vid behov.

Om motorn fortfarande inte kan startas ska den lämnas in på reparation hos en auktoriserad reparatör.

Servicecenter

När det gäller:

• Reklamationer
• Reservdelar
• Returvaror
• Garantivaror
• Öppet 08.00 till 16.00
  • Tel.: [phone]
  • Fax: [phone]
  • E-mail: [e-mail]

Överensstämmelseförklaring

Vi förklarar härmed, att

SNÖSLUNGA

89034 (ZLST651Q)

6,5 HK

är framställd i överensstämmelse med följande standarder eller normativa dokument:

ISO 8437:1989+A1

enligt bestämmelserna i direktiven

06/42/EF Maskindirektivet med ändringsdirektiv

2011

Stefan Schou

Inköpschef

HP Værktøj A/S strävar efter att tillverka miljövänliga elektriska och elektroniska produkter och vi vill även medverka till att säkerställa ett säkert avyttrande av sådana avfallsprodukter som kan vara skadliga för miljön.

Det är viktigt för oss alla att ha en ren miljö. Vårt företag har som målsättning att uppfylla EU-kraven på detta område så att vi säkerställer insamling, hantering, återvinning och bortskaffande av elektrisk utrustning som annars kan vara skadlig för miljön. Detta innebär även att våra produkter aldrig innehåller några av följande kemikalier eller ämnen:

• Bly
• Kvicksilver
• Kadmium
• Sexvärdigt krom
• PBB (polybromerade bifenyler) (flamskyddsmedel)
• PBDE (polybromerade difenyletrar) (flamskyddsmedel)

HP Værktøj A/S är stolta över att kunna stödja EU:s miljöinitiativ för en renare miljö och förklarar härmed att våra produkter uppfyller RoHS-direktivet (2002/95/EF).

Tillverkad i Folkrepubliken Kina (PRC)

Leverantör: 6326

EU-importör:

HP Værktøj A/S

7080 Børkop

Danmark

Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte på några villkor, varken i sin helhet eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, t.ex. genom fotokopiering eller fotografering, ej heller översättas eller sparas i ett informationslagrings- och informationshämtningssystem, utan skriftligt medgivande från HP Værktøj A/S.

LUMILINKO

Käytetyt kuvakkeet
