KASUTUSJUHEND 89034 Power Craft

Sageli kasutatakse pakendil, masinal või kaasasolevas dokumentatsioonis sümboleid. Alljärgnevalt on selgitatud, mida sellised sümbolid tähendavad.

Kasutamisjuhend

Lugege kasutamisjuhend enne kasutamist läbi ning hoidke alles hilisemaks uuesti läbi vaatamiseks.

Näitab, et lumepuhuril on viis edasikäiku.

Kasutage kuulmiskaitseid!

Kasutage masinaga töötamisel kuulmiskaitseid!

Näitab, et lumepuhuril on kaks tagasikäiku.

Kandke kaitseprille!

Kasutage masinaga töötamisel kaitseprille!

Lumepuhuri väljutusnurk

Näitab lumepuhuri väljutusnurka.

Nimivõimsus

Näitab masina suurimat võimalikku võimsust.

Elektriline starter ja tagasilöögiga starter

Näitab, et masinal on nii elektriline kui ka tagasilöögiga starter.

Lumepuhuri maks. töölaius

Näitab lumepuhuri maksimaalset töölaiust.

Lumepuhuri maks. töökõrgus

Näitab maksimaalset lumesügavust, kus saab lumepuhuriga töötada.

Sissejuhatus

Oma uue lumepuhuri parimaks kasutamiseks lugege järgnevad juhised ja lisatud ohutusjuhend enne seadme kasutamist läbi. Samuti soovitame juhised hilisemaks kasutamiseks alles hoida.

Tehnilised andmed

Töölaius: 56 cm

Töökõrgus: 51 cm

Lume väljutamine:

10-15 meetrit

(reguleeritav 190°)

Käike: 5 edasi, 2 tagasi, vabakäik

Tiiviku silindri läbimõõt: 30 cm

Mootor: 4-taktiline ühesilindriline mootor

Nimivõimsus: 6,5 hj

Kütus: 95 oktaanarvuga pliivaba bensiin

Mootoriõli: SAE 15W40

Käivitusviis:

elektriline starter

ja tagasilöögiga starter

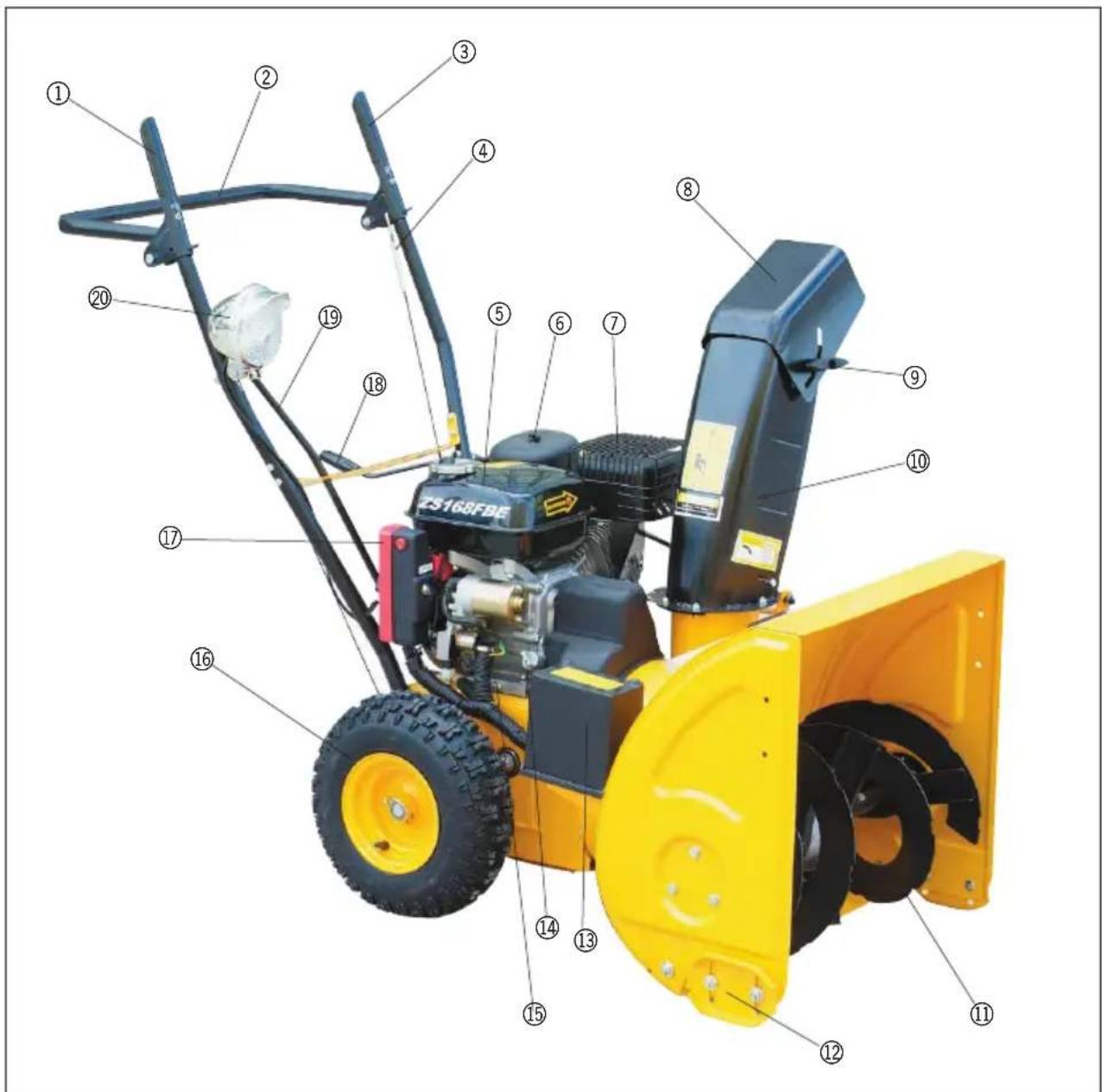

Põhikomponendid

1. Ajami siduri käepide

2. Käepide

3. Tiiviku siduri käepide

4. Juhe

5. Kütusepaak

6. Öhufilter

7. Summuti

8. Klapp

9. Tiibmutter

10. Väljutuskanal

11. Tiiviku silinder

12. Jalused

13. Aku

14. Ölivarras

15. Väljalaskekork

16. Rattad

17. Süütelukk

18. Kanali pööramise käepide

19. Käiguvalits

20. Töövalgusti

21. Täitja

22. Seguklapi hoob

23. Öhuklapp

24. Kütusekraan

25. Süütevõti

26. Süütelukk

27. Vooluringi relee

Masina mootoris ei ole esialgu öli. Ärge unustage mootorisse enne esimest kasutamist öli lisamast!

Käiguvalitsa liigutamiseks peab lumepuhur täiesti liikumatult olema!

Kasutage ainult pliivaba bensiini. Seetõttu ärge lisage paaki pliid sisaldavat bensiini, diiselkütust, parafiinõli või teisi kütuseid.

Pühkige kütuse valamisel maha läinud kütus pärast valamist kuiva lapiga ära.

Kütuse valamise juures on suitsetamine ja lahtise leegi kasutamine rangelt keelatud.

Ärge täitke paaki kunagi kütuse või mootoriõliga mootori töötamise ajal.

Ärge lisage bensiini või õli lubatust rohkem, kuna sellega võib kaasneda tuleoht.

Hoidke tuleohtlikud materjalid lumepuhurist ohutus kauguses (vähemalt 10 meetrit), kuna heitgaasid on väga kuumad ja võivad tekitada süttimise.

Ärge kunagi käivitage mootorit siseruumides, näiteks garaažis või kuuris.

Heitgaasid sisaldavad süsinikmonooksiiidi ja süsivesinikke, mis on sissehingamisel inimestele ja loomadele ohtlikud.

Ärge käivitage seadet, kui öhufilter ei ole oma kohale kinnitatud.

Ärge puudutage mootori detaile kasutamise ajal või vahetult pärast kasutamist. Need võivad olla väga kuumad.

Pidage alati kinni peatükis Puhastamine ja hooldus toodud mootori hooldusjuhistest.

Enne reguleerimist ning enne käte, jalgade või teiste esemete asetamist liikuvate osade lähedale tuleb mootor alati seisata ning eemaldada süüteküünla kate.

Vaadake üle puhastatav ala ning eemaldage sealt köik esemed, millised vöivad tööratta vöi tiivikuga kokku puutuda.

Ärge suunake väljutuskanalit inimeste, loomade, söidukite või ehitiste suunas.

Vältige kivide, pinnase ja kruusa üles korjamist kuna see võidakse koos lumega masinast väljutada.

Ärge juhtige masinat üle kallakute kuna masin vöib ümber minna. Töötage alati kallakust otse üles ja alla suunas. Ärge kasutage masinat kallakutel, mille kaldenurk on suurem, kui 20 protsenti.

Ohutusseadmed

Ajamisiduri vabastamisel masin seiskub.

Tiiviku siduri vabastamisel tiivik ja tööratas seiskuvad.

Paigaldage käepide (2) kahe kruviga mölemalt poolt. Need kruvitakse mutrivõtme abil otse lumepuhuri raamis asuvate keermete külge.

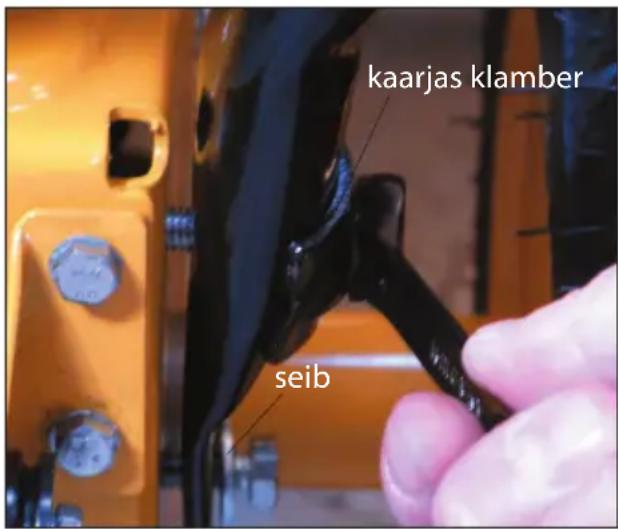

Ülemine polt peab minema esmalt läbi kaarja klambri. Alumine polt peab minema läbi seibi.

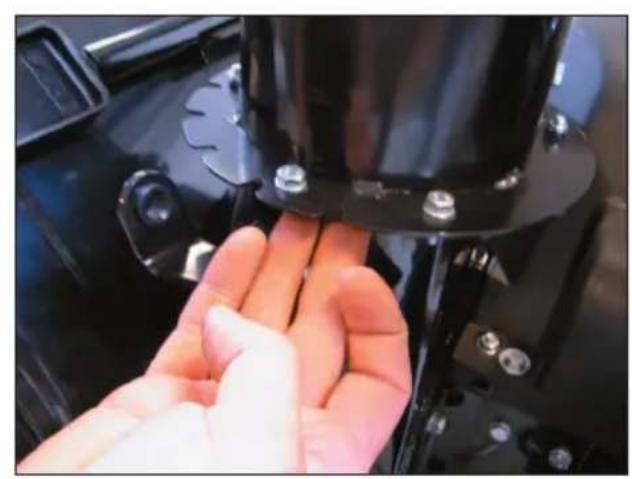

Paigaldage kinnituskanal kasutades kolme kahest poldist ja kahest lukustusmutrist koosnevat komplekti, 1 kaarjat kitsast vaheplaati ning ühte laia kaarjat alumist plaati.

Asetage poldid läbi väljutuskanali ning suruge kitsas vaheplaat ning laiem alumine plaat alt poltide peale. Kinnitage plaadid kindlalt lukustusmutrite abil.

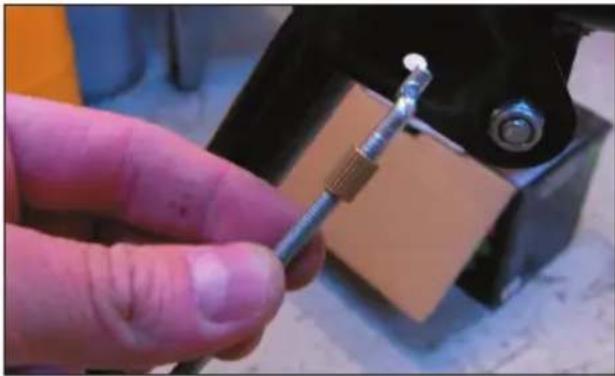

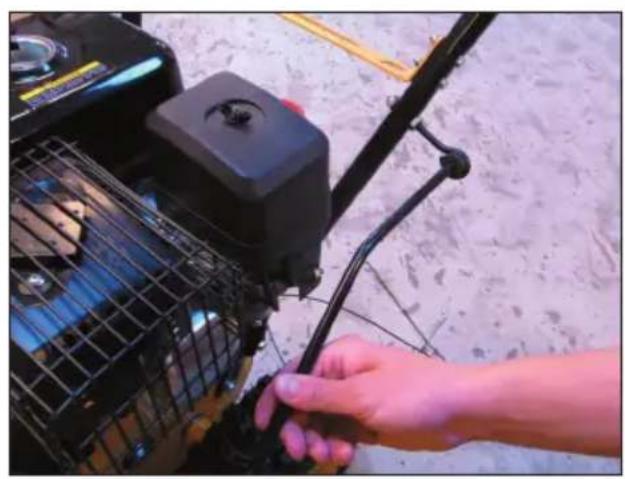

Lükake varb läbi käepidemes asuva hoidja ning pange käepide tagasi.

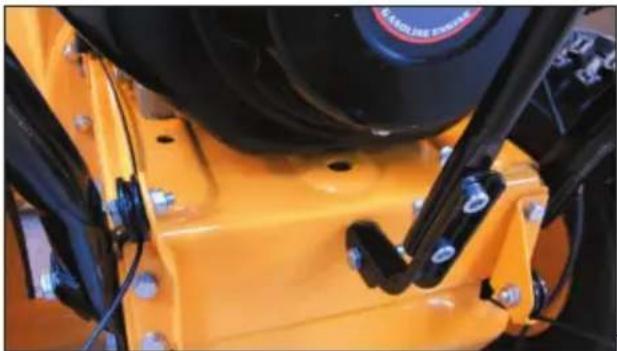

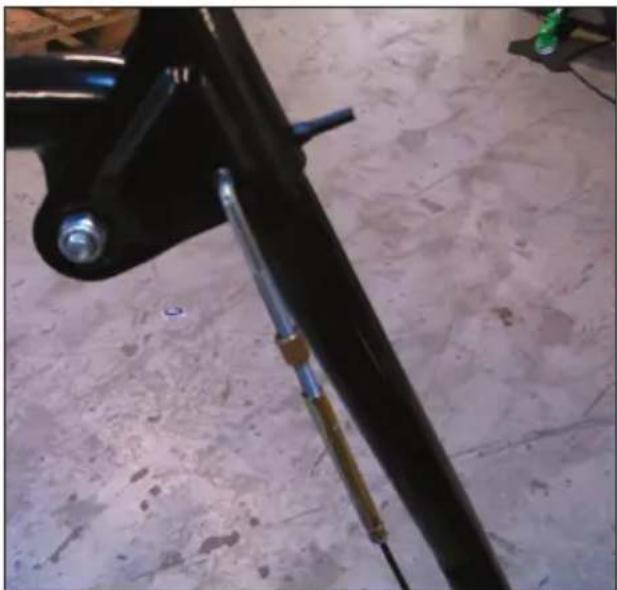

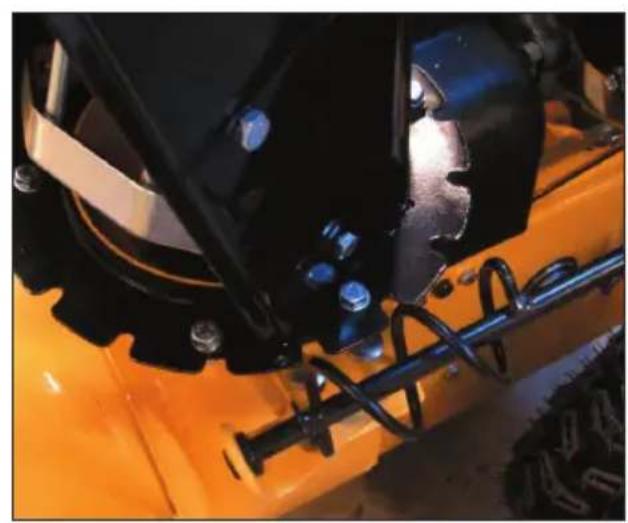

Lükake varba alumine osa läbi lumepuhuri raamil asuva klambri. Veenduge, et varbal asuv tiivikusilinder rakenduks kanali ääriku hambaga.

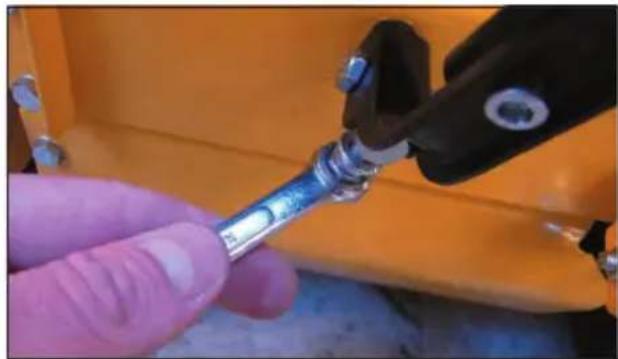

Kruvige ühelt küljelt lahti ajamikaabli reguleerimisklamber. Kinnitage reguleerimisklamber siduri avasse.

Kinnitage ajamikaabel uuesti reguleerimisklambrile ning reguleerige seda selliselt, et pinge oleks õige. Vt Sidurikaablite testimine.

Lükake käiguvalits (19) läbi käepidemel asuva käiguühenduse.

Kinnitage käiguvalits horisontaalselt läbi käiguvalitsa klambri surutud polti kasutades ajamivöllile

Paigaldage altpoolt kruvi ning keerake see kinni nii, et käiguvalits oleks surutud ühte käiguühenduse sakkidest.

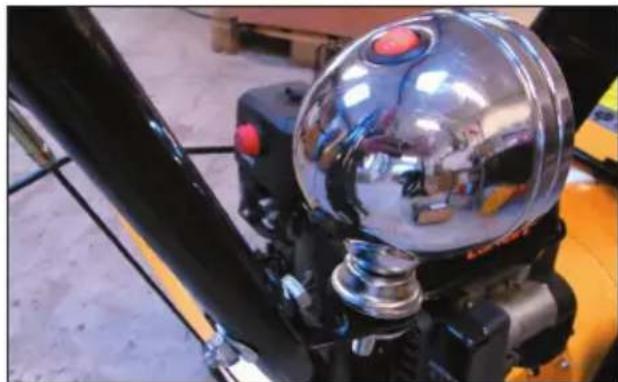

Kinnitage töövalgusti käepidemel olevale klambrile.

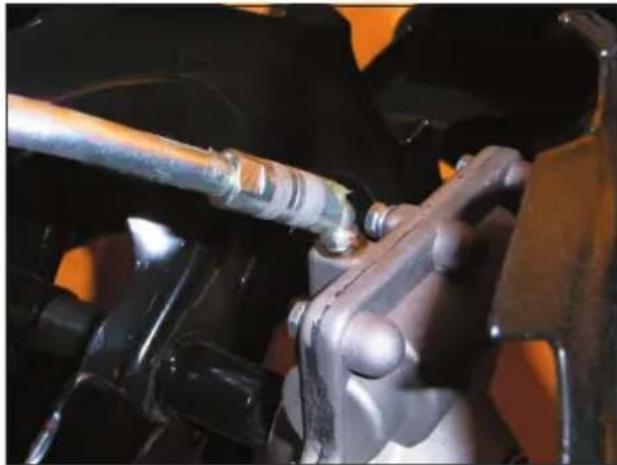

Määrige määrdepritsiga tiiviku ajami juures asuvaid määrimisnipleid.

Väljutuskanali reguleerimine

Teil on võimalik muuta väljutuse suunda liigutades selleks käepidet (18) kas päri- või vastupäeva. Samuti saate te määrata, kui kaugele lund heidetakse muutes selleks liblikmutri (9) abil klapi nurka (8). Mida järsem on nurk, seda kaugemale lund heidetakse.

Jalaste reguleerimine

Jalased on (12) puhvriks masina ja maapinna vahel.

Kui masinat kasutatakse kergelt ebatasasel või lahtisel pinnal, laske jalaseid allapoole.

Vabastage mölemal poolel mutreid lahti ning lükake jalaseid allapoole. Reguleerige ning kinnitage üks jalas korraga.

Ettevalmistused kasutamiseks

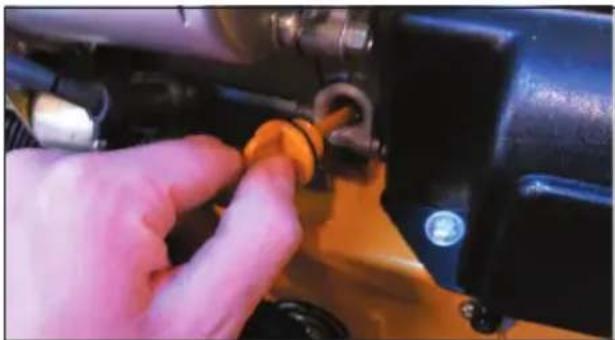

Eemaldage öli täitekork. Kontrollige ölikorgi teisel poolel oleva ölivardaga ölitaset ning lisage vajaduse korral öli juurde. Asetage kork tagasi.

Eemaldage kütusepaagi täitekork ning kontrollige kütuse taset (5).

Kui kütusetase on madal, lisage kütust juurde. Asetage kork tagasi.

Eemaldage õhufiltril asuv liblikmutter (6), eemaldage õhufilter ning kontrollige, kas filterelement on puhas. Vajaduse korral puhastage filterelement (vt Puhastamine ja hooldamine) ning pange filter tagasi oma kohale.

Mootori käivitamine

Avage kütusekraan (24).

Seadke seguklapi hoob (22) maksimaalasendisse ning vajutage kütuse mootorisse pumpamiseks -k korda arburaatori täitjale (21).

Külmast pärast käivitamisel vajutage öhuklapp (23) kütusesegu rikkamaks muutmiseks noolega näidatud suunas.

Käsikäivitamine

Tömmake örnalt starteri käepidet kuni tunnete vastusurvet ning tömmake seejärel mootori käivitamiseks tugevalt.

NB! Ärge laske starteri käepidemel vabalt tagasi tömmata kuna see võib vastu masinat lüües puruneda.

Elektriline starter

Asetage süütevõti (25) süütelukku (26) ja keerake võti asendisse Start (käivitamine). Vabastage võti niipea, kui mootor käivitub.

Starteri mootori ülekuumenemisohu korral lülitub vooluringi relee välja. Peaks nii juhtuma, vajutage nuppu (27) ning oodake möni minut enne, kui proovite mootorit uuesti elektrilise starteriga käivitada, või siis proovige mootorit käsitsi käivitada.

Pärast käivitamist

Laske mootoril üles soojeneda ning lükake seejärel öhuklapp tagasi, tehes seda vajadusel korduvalt.

Veenduge, et mootor töötab ühtlaselt. Mootori kiirust on võimalik reguleerida seguklapi hoovaga.

Ärge kurnake mootorit esimese kasutamiskorra ajal.

Mootori peatamine

Kasutamise järel laske mootoril enne välja lülitamist töökiirusel möni minut käia.

Sulgege seguklapp ning keerake süütevõti VÄLJA.

Lume puhastamine

Käivitage mootor ning laske tal eelkirjeldatud viisil üles soojeneda.

Seadke käiguvalits vajaliku kiiruse sakki ilma veel sidurit rakendamata. Valige aeglase või kiire tagurpidi liikumise jaoks R1/R2 või erinevatel kiirustel edasi liikumiseks käik 1-5.

Vajutage ning hoidke tiiviku sidurit all. Tiivik ja tööratas hakkavad tööle.

Vajutage ajami siduri käepidemele. Masin hakkab liikuma ning tiiviku sidur lukustub.

Masina töötamise ajal kiiruse muutmiseks tuleb vabastada mölemad sidurihoovad. Käiguvalitsa liigutamiseks peab lumepuhur täielikult paigal seisma.

Kui lumepuhastamine on löppenud, laske mootoril oma pindade kuivatamiseks möni minut edasi töötada.

Ummistused

Järgmistel puhkudel tuleb mootor koheselt välja lülitada.

- Kui tiiviku silindrisse või töörattasse on sattunud kivi, nöör või mõni muu ese.

- Kui masin hakkab tugevalt vibreerima.

- Kui masin ei suuda lund enam koristada (näiteks sula töttu).

Eemaldage süüteküünla kate ning uurige vöimalikke pöhjusi. Kasutage kokku pressitud lume eemaldamiseks puust pulka.

Kui masin on kahjustatud, siis lõpetage selle kasutamine kuni korda tegemiseni.

Sidurikaablite testimine.

Tiiviku siduri käepideme puhul

Vabastage tiiviku siduri käepide. Tross peab olema pingul, kuid mitte liiga. Vajutage siduri käepidemele.

Seda peab saama lõpuni alla suruda. Kui see ei ole võimalik, siis on tross liiga pingul ning seda peab lõdvemaks laskma.

Lülitage mootor välja.

Seadke käiguvalits viiendale käigule.

Lükake masinat edasi, lülitage sisse käik R2 ning seejärel uuesti viies edasikäik. Kui te tunnete masinat lükates ja käiku vahetades takistust, tuleb trossi lödvemaks lasta.

Vajutage masina lükkamise ajal ajami siduri käepide alla. Rattad peavad lukustuma. Kui nad ei lukustu, suurendage natukene siduri trossi pinget.

Siduritrosside reguleerimine

Keerake reguleerimiskäepidet kuni tross on vajalikus ulatuses lödvemaks lastud või pingutatud.

Hoiustamine

Kui masin tuleb pikemaks ajaks jõude seisma panna, tegutsege järgmiselt (vt täiendavaid juhiseid jaotisest Puhastamine ja hooldamine).

• Tühjendage ja puhastage kütusepaak.
• Laske välja mootoris olev öli.
• Pühkige mootor pehme lapiga väljast puhtaks.
• Tehke masin puhtake ning katke köik metallpinnad öhukese ölikihiga.

Hoidke puhtas, kuivas ja hea ventilatsiooniga kohas.

Puhastamine ja hooldus

Enne kasutamist

Kontrollige õhufiltriti ning puhastage seda vastavalt vajadusele.

Kontrollige, et köik poldid, mutrid ja liitmikud oleks tihedalt kinni.

Kontrollige öli ja kütuse taset ning lisage vajaduse korral juurde.

Kontrollige, et rehvirõhk oleks umbes 1 bar.

Pärast kasutamist

Puhastage masin leige veega tiivikul, töörattal ja väljutuskanalis leiduvast lumest ja mustusest.

Kandke köikidele liikuvatele osadele kerget öli või WD40 öli.

Mootori puhastamine ja hooldamine

Pärast 5 tundi töötamist.

Keerake lahti mootori küljel allosas asuv äravoolukork (15) ning laske mootoriölil sobivasse nõusse voolata. Kallutage lumepuhurit kergelt nii, et kogu öli välja voolaks.

Asetage tühjenduskork tagasi ja täitke mootor värske öliga.

NB! Vabanoge kasutatud mootoriõlist vastavalt kohalikele reeglitele ja eeskirjadele!

Pärast 25 tundi töötamist.

Puhastage mootori öhufilter.

Pärast 50 tundi töötamist.

Puhastage ölifilter ning vahetage öli.

Võtke välja süüteküünal ning eemaldage võimalikud ladestused. Reguleerige elektroodide vaheks 0,7-0,8 mm.

Eemaldage jahutusribidelt mustus.

Törkeotsing

Kui mootor ei käivitu või seda on raske käivitada.

• Kontrollige öli - ja kütusetasemeid
• Vajaduse korral lisage juurde natukene karburaatorivedelikku, et eemaldada kütusest võimalikud veetilgad.
• Kontrollige võimalikke lekkeid kütuse- ja ölisüsteemides.
• Kontrollige süüteküünalt ning puhastage vastavalt vajadusele.

Kui mootorit ei ole võimalik käivitada, viige masin volitatud töökotta remonti.

Teeninduskeskus

Järgmisteks juhtumiteks:

• Kaebused
• Varuosad
• Tagastused
• Garantiiküsimused
  • Lahtioleku aeg 7:00 kuni 16:00
  • E-post: [e-mail]

Vastavusdeklaratsioon

Käesolevaga kinnitame, et

LUMEPUHUR

89034 (ZLST651Q)

6,5 HJ

on toodetud kooskõlas alljärgnevate

standardite või normidega:

ISO 8437:1989+A1

on vastavuses alljärgnevate direktiividega

06/42/EMÜ masinate direktiiv koos selle muutmisdirektiividega

2011

Stefan Schou

Ostujuht

Keskkonnaalane teave

HP Værktøj A/S püüab toota keskkonnasõbralikke elektrilisi ja elektroonilisi tooteid; samuti soovime panustada keskkonnaohtlike toodete ohutusse käitlusesse.

Tervislik keskkond on meie köigi huvides ning seetõttu oleme eesmärgiks seadnud ELi initsiatiivide toetamise antud valdkonnas ja piirkonnas. Seega loodame, et toimib elektriseadmete vastutustundliku kogumise, käitlemise, taaskäitlemise ja körvaldamise süsteem, vastasel juhul võib see tekitada keskkonnariski. See tähendab ka seda, et meie tooted ei sisalda ühtegi alljärgnevatest kemikaalidest ja ainetest:

• plii
• elavhõbe
• kaadmium
• kuuevalentne kroom
• PBB (polübroomitud bifenüülid) (leegiaeglustid)
• PBDE (polübroomitud difenüüleetrid) (leegiaeglustid)

HP Værktøj A/S on uhke ELi keskkonnaalgatuste toetamise üle, mis on oluline puhtama keskkonna saavutamisel, ning teatab käesolevaga, et meie tooted vastavad RoHSi direktiivile (2002/95/EÜ).

Toodetud Hiina Rahvavabariigis

Tarnija: 6326

Maaletooja ELis:

HP Værktøj A/S

DK-7080 Børkop

Taani

Kõik öigused kaitstud. Käesolevat kasutusjuhendit ei tohi ilma ettevõtte HP Værktøj A/S eelneva kirjaliku nõusolekuta paljundada ei osaliselt ega täielikult, elektrooniliselt või mehaaniliselt (näiteks fotokoopia või skaneering), tõlkida ega hoida andmebaasis ja otsingusüsteemis.
