Typ	Eldkastare
Märke	Power Craft
Modell	89033
Tändsystem	Elektronisk tändning med säkerhetsbrytare
Bränsletyp	Kondenserad petroleumgas (LPG) eller propan
Bränsletankens kapacitet	Cirka 2 liter
Flamtemperatur	Upp till 1300°C
Flamräckvidd	Upp till 3 meter
Drifttid per påfyllning	Cirka 30 minuter vid kontinuerlig användning
Mått (L x B x H)	650 mm x 200 mm x 250 mm
Vikt (tom)	2,5 kg
Strömkälla	Batteri för tändning (ingår inte)
Material	Brännare i rostfritt stål och handtag i aluminium
Säkerhetsfunktioner	Avtryckarlås, flammeskydd, tryckavlastningsventil
Användning	Ogräsbekämpning, isborttagning, asfaltsmältning
Underhåll	Rensa munstycket efter varje användning; kontrollera slangen för sprickor
Certifiering	CE, RoHS-kompatibel
Medföljande tillbehör	Användarmanual, skyddsglasögon, bränslekoppling
Garanti	2 år

Vanliga frågor - 89033 Power Craft

Vilken typ av bränsle använder Power Craft 89033?

Power Craft 89033 drivs med kondenserad petroleumgas (LPG) eller propan. Använd alltid godkända bränsleflaskor.

Hur tänder jag eldkastaren på ett säkert sätt?

Se först till att avtryckarlåset är aktiverat. Anslut sedan bränsleslangen, öppna ventilen långsamt och tryck på tändknappen medan du håller eldkastaren bort från kroppen. Lossa låset före användning.

Kan jag använda eldkastaren för ogräsbekämpning?

Ja, den är designad för ogräsbekämpning bland andra utomhusuppgifter. Rikta flamman mot ogräsets bas i några sekunder. Använd inte nära torrt gräs eller brandfarliga material.

Vad är den maximala flamtemperaturen?

Flamman kan nå upp till 1300°C. Var försiktig och använd lämplig skyddsutrustning.

Hur rengör jag eldkastaren efter användning?

Efter användning, låt brännaren svalna helt. Använd sedan en borste för att rengöra munstycket och ta bort eventuellt skräp. Förvara på en torr plats.

Är Power Craft 89033 säker att använda?

Den har flera säkerhetsfunktioner såsom avtryckarlås, flammeskydd och tryckavlastningsventil. Följ alltid manualen och använd skyddsglasögon.

Vad är drifttiden på en full tank?

Med en full 2-liters tank kan du förvänta dig cirka 30 minuter kontinuerlig användning. Den faktiska tiden kan variera beroende på användningsintensitet.

Kan jag byta tändningsbatteriet?

Ja, tändsystemet använder ett standard AA-batteri (ingår inte). Öppna batterifacket och byt ut det när tändningen misslyckas.

Vad ska jag göra om flamman stöttar?

Kontrollera bränslenivån och se till att slangen inte är vriden. Om problemet kvarstår, rengör munstycket med en fin tråd.

Var hittar jag reservdelar?

Reservdelar som munstycken och slangar finns hos auktoriserade Power Craft-återförsäljare eller via den officiella webbplatsen.

BRUKSANVISNING 89033 Power Craft

Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte under några villkor, varken helt eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, som t.ex. foto-kopiering eller fotografering, ej heller översättas eller sparas i ett informationslagrings- och informationshämtningssystem, utan skriftligt medgivande från HP Værktøj A/S.

Sikkerhetsanordninger

Justering av koblingskabler

Skru på justeringsbeslaget til kabelen er strammet eller løsnet riktig.

Vær to när testen skal utføres.

För att du ska få så stor glädje som möjligt av din nya snöslunga rekommenderar vi att du läser denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda den. Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

Tekniska data

Arbetsbredd: 56 cm

Arbetshöjd: 51 cm

Kapacitet: 1700 m /timme

Utkast: 10-15 meter (justerbart 190 grader)

Växel: 5 fram, 2 bak, friväxel

Diameter på slunga: 30 cm

Motortyp:

4-takts 1-cylindrig motor med 25° lutning, överliggande ventiler och obligatorisk lyftkylning

Effekt: 5,5 hk

Startmetod: snörstart

Bränsle: blyfri bensin (95 oktan)

Motorolja: Alm motorolja (15W40), ska fyllas på innan första användningen

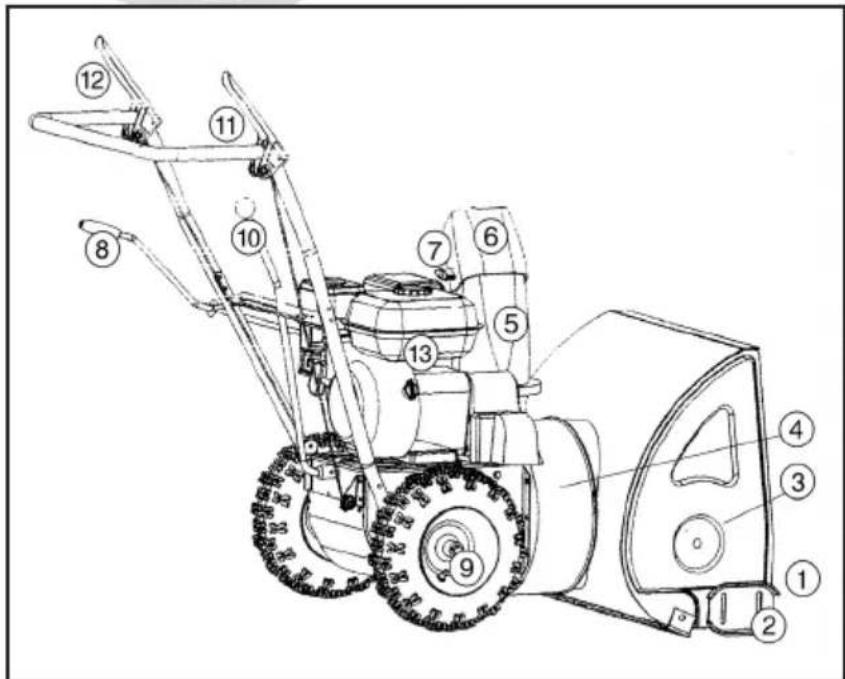

1. Inmatning

2. Släpsko

3. Slunga

4. Fläkthjul

5. Utkastarrör

6. Huv

7. Vingskruv

8. Handtag för inställning av utkastarrör

9. Ringbult

10. Växelspak

11. Kopplingsreglage för körning

12. Kopplingsreglage för slungan

13. Motor

1. Ryckstart
2. Luftfilter
3. Avgasrör
4. Tanklock
5. Bränsletank
6. Stoppknapp

7. Oljepäfyllningslock

8. Tapp

9. Chokereglage
10. Gasreglage
11. Tändhatt

Säkerhetsföreskrifter

Snöslungan levereras utan påfylld motorolja.

Kom ihåg att fylla på motorolja före användning!

Snöslungan går på blyfri bensin. Fyll därför aldrig blyhaltig bensin, diesel, fotogen eller liknande i tanken.

Torka bort eventuell spilld bensin med en torr trasa när du har fyllt på bränsle.

Det är förbjudet att röka och tända eld under påfyllning av bensin.

Fyll aldrig på bensin eller motorolja när snöslungan är igång.

Fyll inte på för mycket bensin eller motorolja, eftersom det medför brandfara.

Förvara brännbara material på säkert avständ från snöslungan (minst 10 meter) eftersom avgaserna är mycket varma och kan antända materialen.

Starta aldrig snöslungan inomhus, t.ex. i garage eller uthus. Avgaserna innehåller kolmonoxid och kolväten, som är livsfarligt för både människor och djur att inandas.

Starta aldrig snöslungan om luftfiltret inte är monterat.

Rör aldrig vid motorns delar under eller precis efter användning, eftersom de då är mycket varma.

Följ alltid samtliga underhållsinstruktioner för motorn, som beskrivs i avsnittet Rengöring och underhåll.

Du hittar dessa symboler på snöslungan:

		Fara! Risk för person- eller materialskada!
		Läs bruksanvisningen och säkerhetsföreskrifterna före användning!
		Fara! Risk för brand! Rör inte maskinens varma delar!
		Fara! Risk för att bli träffad av utslungad snö eller utslungade föremål!
		Fara! Rör vid de rörliga delarna endast då snöslungan har stannat!
		Fara! Håll händer och fötter borta från roterande delar!

BRUKSANVISNING

Stanna alltid motorn och ta bort tändhatten då du gör justeringar på snöslungan och innan du för händer, fötter eller annat i närheten av snöslungans rörliga delar.

Undersök området som ska snöröjas och ta bort föremål som kan komma i kontakt med snöslungan eller fläkthjulet.

Rikta aldrig utkastarröret mot människor, djur, bilar eller byggnader.

Se till att inte sten, jord eller grus slungas ut tillsammans med snön.

Kör aldrig snöslungan tvärs över ett sluttande underlag, då den kan välta. Kör i stället rakt upp och ned i sluttningen. Kör inte i sluttningar med en lutning på över 20 procent.

Säkerhetsanordningar

Snöslungan stannar om kopplingsreglaget för körningen släpps.

Slungan och fläkthjulet stannar om kopplingsreglaget för slungan släpps.

Du får inte ändra eller sätta dessa säkerhetsanordningar ur funktion.

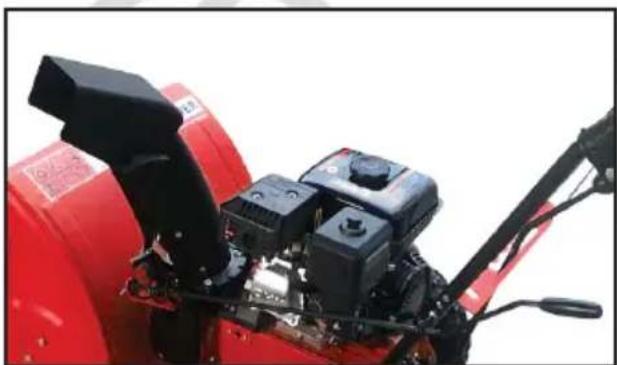

Inställning av utkastarrör

Du kan ställa in utkastningsriktning genom att vrida handtaget med- eller moturs. Du kan också ställa in hur långt snön ska slungas ut genom att ändra vinkeln på huven på utkastarröret med hjälp av vingskruven. Ju brantare vinkel, desto längre utkast.

Inställning av släpskor

Släpskorna fungerar som distanshållare mellan snöslungan och underlaget. Om du ska använda snöslungan på ett område med något ojämn eller lös beläggning ska du sänka släpskorna. Lossa muttrarna på bägge sidor av snöslungan och tryck ned släpskorna. Spänn fast den ena släpskon först och passa därefter in den andra i rätt höjd innan den också spänns fast.

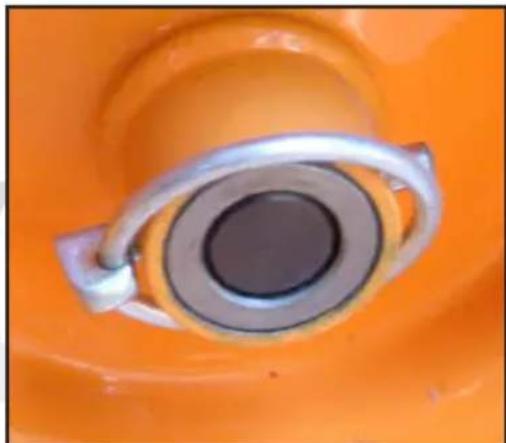

Inställning av frigång

Vid mindre mängd snö och vid snöröjning på ställen där du ska svänga mycket, kan det ena hjulet ha frigång så att slöslungan blir lättare att styra. Drag ut ringbulten från hjulets nav och sätt den i stället i hålet i själva axeln.

Vid mycket snö och på hala ytor bör det vara drift på bägge hjulen. Sätt i så fall ringbulten genom både hjulets nav och axeln.

Förberedelse för start

Skruva av oljepåfyllningslocket. Kontrollera oljenivån på oljestickan som sitter på lockets baksida, och fyll på motorolja vid behov. Skruva på locket igen.

Skruva av tanklocket och kontrollera bensinnivån. Fyll på bensin om bensinnivån är för låg. Skruva på locket igen.

Skruva av vingmuttern på ovansidan av luftfiltret, ta bort luftfiltret och kontrollera att filterelementet är rent. Rengör filterelementet vid behov (se avsnittet Rengöring och underhåll) och montera luftfiltret igen.

Starta motorn

Sätt gasreglaget på den maximala inställningen och lossa pluggen i botten av förgasaren till dess att bensin rinner ut. Dra åt pluggen igen.

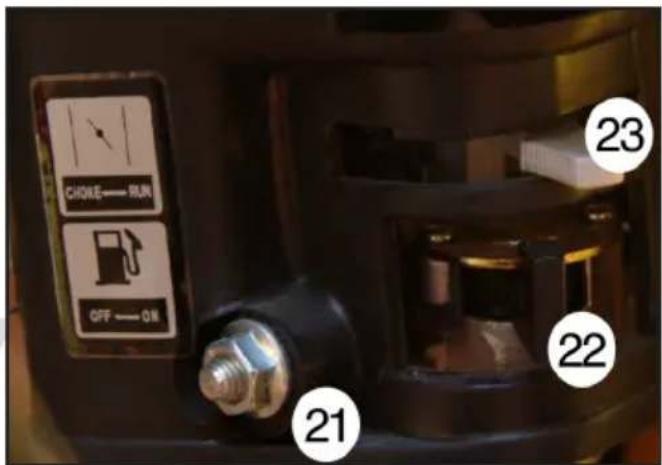

Vid kallstart ska chokereglaget skjutas mot "Choke" så att bensinblandningen blir fetare.

Dra försiktigt i starchandtaget tills du känner ett motständ, och dra sedan ut handtaget helt med stor kraft så att motorn startar.

Obs! Låt inte starchandtaget slå in mot snöslungan eftersom handtaget kan ta skada.

Låt motorn gå lite och flytta därefter choken tillbaka till "Run", eventuellt i flera omgångar. Kontrollera att motorn går jämnt. Motorhastigheten kan kontrolleras med hjälp av gasreglaget.

Belasta inte motorn för hårt de första gångerna den används.

Snöröjning

Starta motorn och låt den värma upp som beskrivet.

Sätt växelspaken i hacket för den önskade kör- hastigheten utan att aktivera kopplingsreglaget. Välj växlarna R1/R2 för långsam respektive snabb körning bakåt, eller växlarna 1-5 för körning framåt vid olika hastigheter.

Tryck ned kopplingsreglaget för slungan och håll det nere. Slungan och fläkthjulet går.

Tryck därefter ner kopplingsreglaget för körningen. Snöslungan går och kopplingsreglaget för slungan läses.

Om du önskar att byta till en annan hastighet under körningens gång, ska de två kopplingsreglagen släppas innan du byter växel.

När du är färdig med snöröjningen ska motorn fortsätta att gå några minuter för att undvika att det samlas fukt på motorn.

Stanna motorn

Sänk motorhastigheten till lägsta möjliga nivå med hjälp av gasreglaget. Stäng sedan gasreglaget och sätt strömbrytaren i läget OFF. Motorn stannar omedelbart.

Du ska omgående stoppa motorn om följande händer:

- Om du får in stenar, ett stycke rep eller andra föremål i snöslungan eller fläkthjulet.

- Om snöslungan plötsligt börjar att vibrera kraftigt.

- Om snö fastnar i snöslungan t.ex. på grund av blötsnö.

Tag av tändhatten och undersök därefter orsaken. Använd eventuellt en träpinne för att ta bort snön med.

Reparera eventuell skada innan du fortsätter att använda snöslungan.

BRUKSANVISNING

Test av snöslungans kopplings- reglage

Släpp snöslungans kopplingsreglage. Kabeln ska vara spänd utan att sitta för hårt. Tryck ned kopplingsreglaget. Den ska kunna att röra sig hela vägen ned, annars är kabeln för spänd och släppas efter.

Test av kopplingsreglaget för körningen

Stanna motorn.

Sätt växelspaken i 5:e växeln.

Medan du skjuter snöslungan framåt ska du sätta växelspaken i R2 och därefter tillbaka till 5:e växeln. Om du känner ett motständ när du skjuter maskinen medan du skiftar växel, ska kopplings-kabeln släppas efter.

Medan du skjuter snöslungan ska du trycka ned kopplingsreglaget för körningen. Hjulen ska låsas. Om de inte gör det ska du spänna kopplings-kabeln lite.

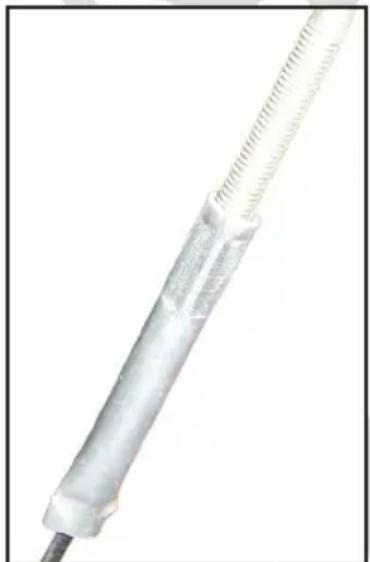

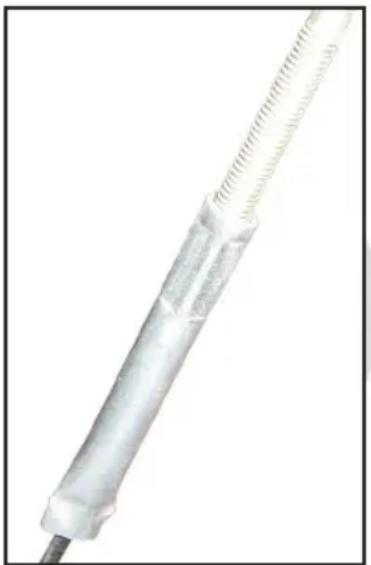

Justering av kopplingskablar

Skruva på justeringsbeslaget tills kabeln är spänd eller lossad till lämplig spänning.

Var två personer om att utföra testet.

Luta försiktigt snöslungan så att du kommer åt undersidan. Se till att snöslungan inte välter och att det inte rinner ut bensin eller olja från motorn.

Lossa skruvarna på chassiplattan så du får tillgång till själva kopplingen.

Släpp kopplingsreglaget för körningen Sätt växelspaken i varje enskilt läge, medan du kontrollerar att kopplingsplattan inte rör vid svänghjulet vid något tillfälle. Om den gör det ska kopplingskablen för körningen lossas.

Tryck ned kopplingsreglaget för körningen och kontrollera för varje växel att kopplingsplattan och svänghjulet går mot varandra. Om den gör det ska kopplingskabeln för körningen spännas åt.

Om kopplingsplattan och svänghjulet är nedisade eller nedfettade, ska de rengöras.

Förvaring

Om snöslungan ska förvaras under en längre tid utan att användas, måste du göra följande (ytterligare anvisningar finns i avsnittet Rengöring och underhåll):

• Töm och rengör bränsletanken.
  · Tappa ur motoroljan
• Torka av motorns utsida med en fuktig trasa.
• Rengör snöslungan och täck alla metallytor med en lätt oljefilm.

Förvara snöslungan på en torr och ren plats med god ventilation.

BRUKSANVISNING

Rengöring och underhåll

Före användning:

Se över luftfiltret och rengör det vid behov.

Kontrollera att alla bultar, muttrar och monteringar är ordentligt åtdragna.

Kontrollera olje- och bensinnivån, och fyll på olja och bensin om det behövs.

Kontrollera att däcktrycket är ca 1 bar.

Före användning:

Skölj av snöslungan med ljummet vatten för att ta bort snö och smuts på snöslunga och fläkthjul samt i utkastarröret.

Smörj alla rörliga delat med en lätt olja eller WD40.

Rengöring och underhåll av motorn

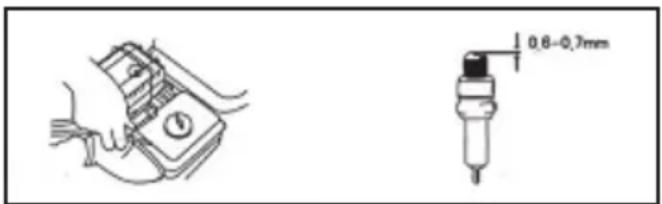

Ta loss tändstiftet och avlägsna eventuella sotavlagringar. Justera elektrodavständet till 0,6-0,7 mm.

Ta ut filterinsatsen ur bränsletanken och rengör den. Töm bränsletanken, avmontera den och rengör den med fotogen. Montera bränsletanken och filterinsatsen igen, och fyll på bensin.

Efter 2 driftsår:

Kontrollera oljekanalen. Om den är sliten, härdad eller repad måste den bytas ut. Kontrollera om den nya oljekanalen läcker.

Felsökning

Om det inte går att starta motorn, eller om den är svår att starta, gör du följande:

• Kontrollera olje- och bensinnivån
• Kontrollera att det inte finns något läckage i bränsle- eller oljesystemet.

- Se över tändröret och rengör det vid behov.

Om motorn fortfarande inte fungerar ska den lämnas in på reparation hos en auktoriserad reparatör.

Ta bort eventuell smuts från kylflänsarna.

Öppna avtappningspluggen i botten av förgasaren och tappa ur motoroljan i en lämplig behållare.

Lyft motorns ena sida så att all olja rinner ut. Skölj motoroljesystemet med fotogen och tappa sedan ur fotogenet. Stäng avtappningspluggen igen och fyll på ny motorolja. Obs! Använd motorolja ska kasseras enligt gällande regler i kommunen.

KÄYTTÖOHJE

Johdanto

CE-märke monterat: 2005

Intygar härmed på eget ansvar, att:

Är tillverkad enligt följande:

98/37/EEC: Maskindirektivet med tillägg och rättelser.

73/23/EEC: Lågspänningsdirektivet.

89/336/EEC: EMC-direktivet + (rättelser 93/68/EEC)
