BRUGSANVISNING 89033 Power Craft

© 2005 HP Værktøj A/S

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse, oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra HP Værktøj A/S.

Tillverkad i P.R.C.

6001 - Yongkang Fushi, Zhejiang

EU-importör:

HP Værktøj A/S

7080 Børkop

Danmark

© 2005 HP Værktøj A/S

© 2005 HP Værktøj A/S

© 2005 HP Værktøj A/S

© 2005 HP Værktøj A/S

© 2005 HP Værktøj A/S

For at du kan få mest mulig glæde af din nye sneslynge, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager sneslyngen i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om sneslyngens funktioner.

Tekniske data

Arbejdsbredde: 56 cm

Arbejdshøjde: 51 cm

Kapacitet: 1700 m ^3 /time

Udkast: 10-15 meter (justerbart 190 grader)

Gear: 5 frem, 2 bak, frigear

Diameter på snegl: 30 cm

Motortype:

4-takts 1-cylindret motor med 25° hældning, overliggende ventiler og tvunget luftkøling

Effekt: 5,5 hk

Startmetode: rekylstart

Brændstof: 95 oktan blyfri benzin

Motorolie: Alm motorolie (15W40), skal påfyldes inden første ibrugtagning

Drifttid på fuld tank: ca. 7 timer

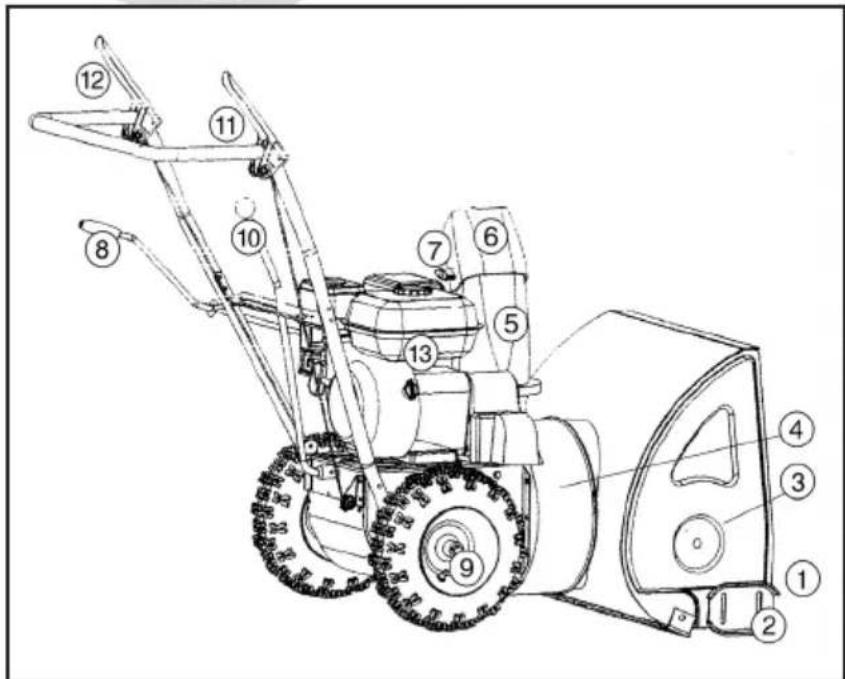

Sneslyngens dele

1. Indtag
2. Slæbesko
3. Snegl
4. Blæsehjul
5. Afgangsrør
6. Klap
7. Vingeskrue
8. Håndtag til indstilling af afgangsrør
9. Ringsplit
10. Gearstang
11. Koblingsgreb til kørsel
12. Koblingsgreb til snegl
13. Motor

1. Rekylstarter
2. Luftfilter
3. Udstødningsrør
4. Tankdæksel
5. Brændstoftank
6. Afbryderknap

7. Oliepåfyldningsdæksel

8. Tipper

9. Håndtag til choker
10. Håndtag til gasspjæld
11. Tændrørshætte

Særlige sikkerhedsforskrifter

Sneslyngen leveres uden påfyldt motorolie. Husk at påfylde motorolie inden brug!

Sneslyngen kører på blyfri benzin. Fyld derfor aldrig blyholdig benzin, diesel, petroleum eller lignende i tanken.

Aftør eventuelt spildt benzin med en tør klud efter brændstofpåfyldning.

Rygning og brug af åben ild under påfyldning af benzin er forbudt.

Påfyld aldrig benzin eller motorolie, mens sneslyngen kører.

Påfyld ikke for meget benzin eller motorolie, da det medfører brandfare.

Opbevar brændbare materialer på sikker afstand (mindst 10 meter) af sneslyngen, da udstødningsgasserne er meget varme og kan antænde materialerne.

Start aldrig sneslyngen inden døre, f.eks. i garager eller udhuse. Udstødningsgasserne indeholder kulilte og kulbrinte, der er livsfarligt for både mennesker og dyr, hvis det indåndes.

Start aldrig sneslyngen, hvis luftfilteret ikke er monteret.

Rør aldrig ved motorens dele under eller lige efter brug, da de bliver meget varme.

Følg altid samtlige vedligeholdelsesanvisninger for motoren, der er beskrevet i afsnittet Rengøring og vedligehold.

Du finder disse advarselssymboler på sneslyngen:

	Fare! Risiko for person- eller tingsskade!
	Læs brugsanvisningen og sikkerhedshæftet før brug!
	Fare! Risiko for forbrænding! Rør ikke maskinens varme dele!
	Fare! Risiko for at blive ramt af udslynget sne eller genstande!
	Fare! Rør kun ved de bevægelige dele, når sneslyngen er slukket!
	Fare! Hold hænder og fødder væk fra de roterende dele!

BRUGSANVISNING

Stop altid motoren, og fjern tændrørshætten, før du foretager justeringer på sneslyngen, og før du fører hænder, fødder eller andet i nærheden af sneslyngens bevægelige dele.

Undersøg arealet, der skal ryddes, og fjern genstande, som ellers kunne komme i kontakt med sneglen eller blæsehjulet.

Ret aldrig afgangsrøret mod mennesker, dyr, biler eller bygninger.

Pas på, at der ikke slynges sten, jord og ral ud sammen med sneen.

Kør aldrig sneslyngen tværs over et skrånende areal, da den kan vælte. Kør i stedet lige op og ned ad skråningen. Kør ikke på skråninger med en hældning på over 20 procent.

Sikkerhedsanordninger

Sneslyngen holder op med at køre, hvis koblingsgrebet til kørsel slippes.

Sneglen og blæsehjulet stopper, hvis koblingsgrebet til sneglen slippes.

Du må ikke ændre eller sætte disse sikkerhedsanordninger ud af funktion.

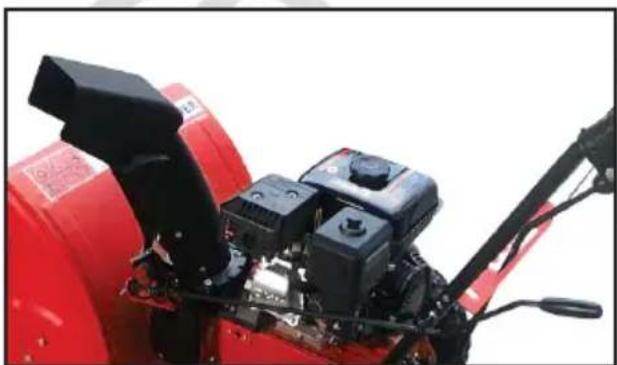

Indstilling af afgangsrøret

Du kan indstille udkastretningen ved at dreje håndtaget med eller mod uret. Du kan endvidere indstille, hvor langt sneen skal slynges ud ved at ændre vinklen på klappen på afgangsrøret ved hjælp af vingeskruen. Jo stejlere vinkel, desto længere udkast.

Indstilling af slæbeskoene

Slæbeskoene fungerer som afstandsholdere mellem sneslyngen og underlaget. Hvis du skal bruge sneslyngen på et område med en lettere ujævn eller løs belægning, skal du sænke slæbeskoene. Løsn møtrikkerne i begge sider af sneslyngen, og pres slæbeskoene nedad. Spænd først den ene slæbesko fast, og tilpas derefter den anden i højden, inden den også fastspændes.

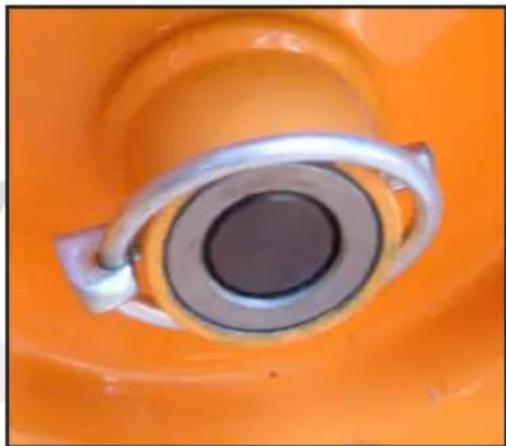

Indstilling af friløb

Ved mindre snehøjder og ved snerydning på steder, hvor der er mange sving, kan det ene hjul have friløb, så sneslyngen bliver nemmere at styre. Træk ringsplitten ud af hjulets nav, og sæt den i stedet i hullet i selve akslen.

Ved større snehøjder og på glatte arealer skal der dog være træk på begge hjul. Sæt i så fald ringsplitten igennem både hjulets nav og akslen.

Skru oliepåfyldningsdækslet af. Kontrollér oliestanden på oliepinden, der sidder på dækslets bagside, og påfyld om nødvendigt motorolie. Skru dækslet på igen.

Skru tankdækslet af, og kontrollér benzinstanden. Påfyld benzin, hvis benzinstanden er for lav. Skru dækslet på igen.

Skru vingemøtrikken på oversiden af luftfilteret af, afmonter luftfilteret, og kontrollér, om filterelementet er rent. Rengør filterelementet, hvis det er nødvendigt (se afsnittet Rengøring og vedligehold), og monter luftfilteret igen.

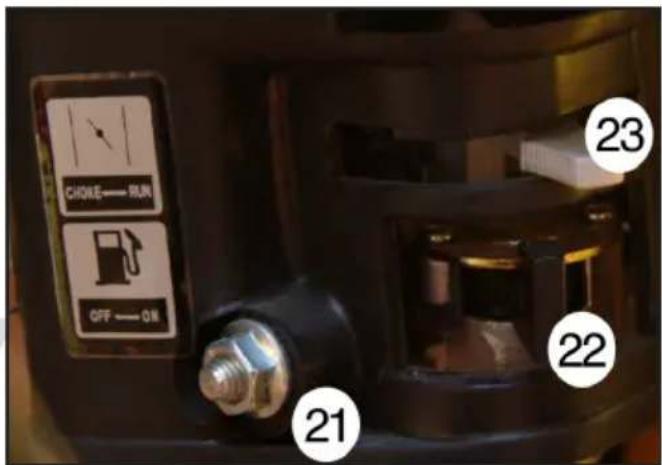

Start af motoren

Sæt håndtaget til gasspjældet på den maksimale indstilling, og løsn tipperen i bunden af karburatoren, indtil der løber brændstof ud. Stram tipperen igen.

Ved koldstart skal håndtaget chokeren skubbes over mod "Choke", så benzinblandingen bliver federe.

Træk forsigtigt i starchåndtaget, til du mærker modstand, og træk herefter håndtaget helt ud med stor kraft, så motoren starter.

Bemærk! Lad ikke starchåndtaget slå ind mod sneslyngen, da det kan beskadige håndtaget.

Lad motoren køre lidt, og flyt derefter chokeren tilbage på "Run", eventuelt ad flere omgange. Kontrollér, at motoren kører jævnt. Motorhastigheden kan kontrolleres ved hjælp af håndtaget til gasspjældet.

Belast ikke motoren for hårdt, de første gange den bruges.

Snerydning

Start motoren, og lad den varme op som anført.

Sæt gearstangen i hakket ud for den ønskede kørselshastighed uden at aktivere koblingsgrebene. Vælg gearene R1/R2 for

henholdsvis langsom og hurtig baglæns kørsel eller gearene 1-5 for forlæns kørsel ved forskellige hastigheder.

Tryk koblingsgrebet til sneglen ned, og hold det nede. Sneglen og blæsehjulet kører.

Tryk derefter koblingsgrebet til kørsel ned. Sneslyngen kører, og koblingsgrebet til sneglen låses.

Hvis du ønsker at skifte til en anden hastighed undervejs, skal de to koblingsgreb slippes, før du flytter gearstangen.

Når du er færdig med snerydningen, skal motoren fortsat køre nogle få minutter, for at undgå at der efterlades fugt på motoren.

Standsning af motoren

Reducer motorhastigheden til det lavest mulige niveau ved hjælp af håndtaget til gasspjældet. Luk herefter håndtaget til gasspjældet, og sæt afbryderknappen i positionen OFF. Motoren standser med det samme.

Ved blokering af sneslyngen

Du skal omgående stoppe motoren i følgende tilfælde:

• Hvis du får en sten, et stykke reb eller en anden genstand ind i sneglen eller blæsehjulet.
• Hvis sneslyngen pludseligt begynder at vibrere kraftigt.
• Hvis sneslyngen ikke kan komme af med sneen, f.eks. på grund af tøsne.

Tag tændrørshætten af, og undersøg derefter årsagen. Brug eventuelt en træpind til at fjerne pakket sne med.

Få en eventuel skade udbedret, inden du fortsætter brugen af sneslyngen.

BRUGSANVISNING

Test af koblingskablet til sneglen

Slip koblingsgrebet til sneglen. Kablet skal være fast uden at være stramt. Pres koblingsgrebet ned. Det skal kunne gå helt ned, ellers er kablet for stramt og skal slækkes.

Test af koblingskablet til kørsel

Sluk motoren.

Sæt gearstangen i 5. gear.

Mens du skubber sneslyngen fremad, skal du sætte gearstangen i R2 og derefter tilbage i 5. gear. Hvis du mærker modstand, når du skubber maskinen, mens du skifter gear, skal koblingskablet løsnes.

Mens du skubber sneslyngen, skal du presse koblingsgrebet til kørsel ned. Hjulene skal blokere. Hvis de ikke gør det, skal du stramme koblingskablet lidt.

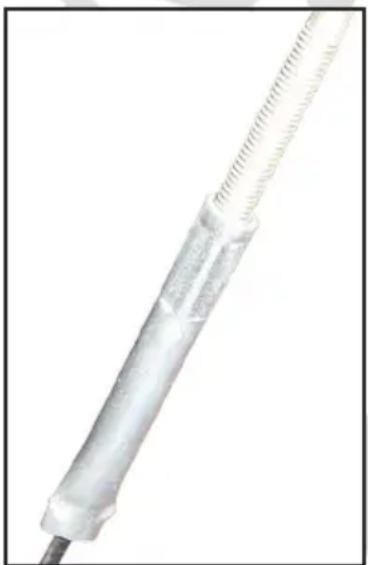

Justering af koblingskabler

Skru på justeringsbeslaget, til kablet er strammet eller løsnet tilpas.

Vær to personer om at udføre testen.

Vip forsigtigt sneslyngen, så du kan komme til under bunden på den. Pas på, at sneslyngen ikke vælter, og at der ikke løber benzin eller olie ud af motoren.

Løsn skruerne på chassispladen, så du får adgang til selve koblingen.

Slip koblingsgrebet til kørsel. Sæt gearstangen i hver enkelt position, mens du kontrollerer, at koblingspladen ikke berører svinghjulet på noget tidspunkt. Hvis den gør, skal koblingskablet til kørsel slækkes.

Pres koblingsgrebet til kørsel ned, og kontrollér for hvert gear, at koblingspladen og svinghjulet går mod hinanden. Hvis de ikke gør, skal koblingskablet til kørsel strammes.

Hvis koblingspladen og svinghjulet er iset til eller fedtede, skal de renses.

Opbevaring

Når sneslyngen skal opbevares i længere tid uden brug, skal du gøre følgende (yderligere anvisninger findes i afsnittet Rengøring og vedligehold):

• Tøm og rengør brændstoftanken
- Aftap motorolien
- Aftør motorens yderside med en blød klud
- Rengør sneslyngen, og dæk alle metaloverflader med en let oliefilm.

Efterse luftfilteret, og rengør det om nødvendigt.

Kontrollér, at alle bolte, møtrikker og fittings er spændt.

Kontrollér olie- og benzinstanden, og påfyld eventuelt olie og benzin.

Kontrollér, at dæktrykket er cirka 1 bar.

Efter brug:

Skyl sneslyngen med lunkent vand for at fjerne sne og snavs på snegl og blæsehjul samt i afgangsrøret.

Smør alle bevægelige dele med en let olie eller WD40.

Rengøring og vedligehold af motoren

Efter 25 driftstimer:

Rengør oliefilteret.

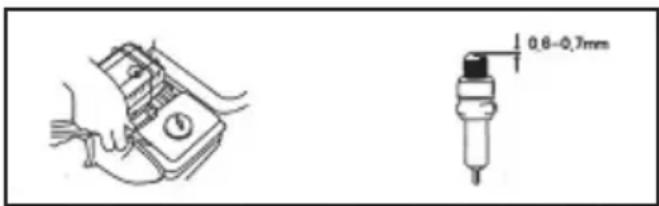

Afmonter tændrøret, og fjern eventuelle kulaflejringer. Juster elektrodeafstanden til 0,6-0,7 mm.

Bemærk! Brugt motorolie skal bortskaffes i henhold til de regler, der gælder i din kommune! Efter 100 driftstimer:

Tag filterindsatsen ud af brændstoftanken, og rengør den. Tøm brændstoftanken, afmonter den, og rengør den med petroleum. Monter brændstoftanken og filterindsatsen igen, og påfyld benzin.

Efter 2 driftsår:

Kontrollér oliekanalen. Hvis den er slidt, hærdet eller revnet, skal den udskiftes. Kontrollér, om den nye oliekanal lækker.

Fejlfinding

Hvis motoren ikke kan startes, eller hvis den er svær at starte, skal du gøre følgende:

• Kontrollér olie- og benzinstanden
• Kontrollér, at der ikke er lækager i brændstofeller oliesystemet
• Efterse tændrøret, og rengør det om nødvendigt.

Hvis motoren stadig ikke fungerer, skal sneslyngen indleveres til reparation hos en autoriseret reparatør.

Fjern eventuelt snavs fra køleribberne.

Åbn aftapningsproppen i bunden af karburatoren, og aftap motorolien i en passende beholder. Løft den ene side af motoren, så al olien løber ud. Skyl motoroliesystemet med petroleum, og aftap det.

Luk aftapningsproppen, og påfyld ny motorolie.

BRUKSANVISNING

Introduksjon

Driftstid på full tank: ca. 7 timer

Snøfreserens deler

Ikke start snøfreseren hvis luftfilteret ikke er montert.

Hvis du ønsker å skifte til en annen hastighet underveis, må du slippe de to håndtakene før du flytter girstangen.

Mens du skyver snøfreseren frem, skal du sette girstangen i R2 og deretter tilbake i 5. gir. Hvis du merker motstand når du skyver maskinen mens du skifter gir, må koblingskabelen løsnes.

Løsne skruene på chassisplaten så du får adgang til selve koblingen.

Kontroller olje- og bensinnivået og fyll olje og bensin om nødvendig.

Smør alle bevegelige deler med en lett olje eller WD40.

Kontroller oljekanalen. Hvis den er slitt, herdet eller revnet, må den skiftes. Kontroller om den nye oljekanalen lekker.

Feilfinning

Driftstid på full tank: ca 7 timmar

Snöslungans delar

Efter 25 driftstimmar:

Rengör motorns luftfilter.

Efter 100 driftstimmar:

CE-mærke er anbragt: 2005

CE-merket: 2005

HP-Værktøj A/S Industrivej 67 - 7080 Børkop

POWER CRAFT GARDEN

89033 (ZLST551Q)

230 V - 4800 W

Erklærer herved på eget ansvar, at:

Erklærer herved på eget ansvar at:

Er fremstillet i overensstemmelse med følgende:

Er fremstilt i samsvar med følgende:

98/37/EF: Maskindirektivet med ændringsdirektiver.

73/23/E∅F: Lavspændingsdirektivet.

89/336/E∅F: EMC-direktivet + (ændringsdirektiv 93/68/E∅F)

HP-Værktøj A/S - B∅RKOP - 08-09-2005

Produktchef, Produktsjef, Produktchef, Tuotepäällikkö, Product manager, Produktleiter

Stefan Schou

CE
