BRUKSANVISNING WPA-500250 MSW

CW - med uret (fremadrettet rotation)

CCW - mod uret (omvendt rotation)

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Sveiseposisjoner
Modell	MSW-WPA-500250	MSW-WPA-350120
Inngangsspenning	230V~50Hz
Nominell effekt	400 W	125 W
Vinkel justerbar	-45-90°	0-135°
Rotasjonshastighet [rpm]	0 - 5
Maksimal belastning	500 kg	350 kg
Tallerkendiameter	550 mm	330 mm
Vekt	220 kg	40,35 kg
Dimensjoner (lengde x bredde x høyde, cm)	60 x 66 x 65	40 x 40 x 48

Viktig: Ta vare på denne håndboken for fremtidig referanse!

Denne håndboken inneholder viktig informasjon, inkludert sikkerhetsadvarsler, monteringsinstruksjoner, drifts- og vedlikeholdsprosedyrer og en deleliste med diagrammer. Oppbevar denne håndboken sammen med fakturaen på et trygt, tørt sted for fremtidig referanse.

Sikkerhetsadvarsler og forholdsregler

Advarsel: Unnlatelse av å følge disse sikkerhetsinstruksjonene kan føre til alvorlig skade

Bruk av denne maskinen innebærer visse farer. Å bruke maskinen ansvarlig og med forsiktighet kan redusere risikoen for personskade betraktelig. Men å ignorere eller overse standard sikkerhetstiltak kan føre til alvorlig skade på operatøren.

Les alle instruksjoner nøye før du bruker maskinen.

1. Generelle sikkerhetsinstruksjoner

• Hold arbeidsområdet rent. Rotete områder øker risikoen for skader.
• Vær oppmerksom på arbeidsområdets forhold. Ikke bruk maskiner eller elektroverktøy på fuktige eller våte steder. Ikke utsett dem for regn. Sørg for at arbeidsområdet er godt opplyst. Ikke bruk elektrisk drevet verktøy i nærheten av brennbare gasser eller væsker.
• Hold barn unna arbeidsområdet. Barn må aldri tillates i arbeidsområdet. Ikke la dem håndtere maskinen, verktøyene eller skjøteledningene.
• Oppbevar inaktivt utstyr riktig. Når det ikke er i bruk, oppbevar verktøyet på et tørt sted for å forhindre rust. Lås alltid verktøy og oppbevar det utilgjengelig for barn.
• Ikke bruk overdreven kraft. Bruk verktøyet til tiltenkt hastighet for sikker og effektiv drift. Ikke bruk upassende tilbehør for å overskride verktøyets kapasitet.
• Bruk kun riktig verktøy. Ikke tving et lite verktøy eller tilbehør til å gjøre arbeidet med et stort industriverktøy. Bruk hvert verktøy kun til det tiltenkte formålet.
• Bruk passende klær og verneutstyr. Ikke bruk løse klær eller smykker, da de kan sette seg fast i bevegelige deler. Bruk beskyttende, ikke-ledende klær og sklisikre fottøy. Fest langt hår med et passende dekke.
• Bruk øye- og hørselsvern. Bruk alltid ISO-godkjente slagvernbriller. Bruk en helskjerm hvis du produserer metallspon eller treflis. Bruk en ISO-godkjent støvmaske eller åndedrettsvern när du arbeider rundt metall, kjemikalier, støv eller tåke.
• Ikke overdriv. Oppretthold riktig fotfeste og balanse til enhver tid. Unngå å nå over eller på tvers av en kjørende maskin.
• Vedlikehold verktøy med omhu. Hold verktøy skarpe og rene for bedre og sikrere ytelse. Følg instruksjonene for smøring og bytte av tilbehør. Hold håndtakene rene, tørre og fri for olje og fett.
• Vær på vakt. Vær oppmerksom på hva du gjør og bruk sunn fornuft. Ikke bruk maskinen hvis du er trøtt.
• Se etter skadede deler. Før du bruker maskinen, inspiser delene for skader og kontroller at de fungerer som de skal. Sjekk for justering og binding av bevegelige deler, ødelagte komponenter eller andre forhold som kan påvirke driften. Reparasjon eller utskifting av skadede deler bør utføres av en kvalifisert tekniker.
• Beskytt mot elektrisk støt. Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap.
• Bruk kun godkjente reservedeler og tilbehør. Ved service på maskinen, bruk kun reservedeler som er identiske med de originale. Bruk kun tilbehør designet for dette verktøyet, tilgjengelig fra distributøren.

• Ikke bruk verktøy under påvirkning av alkohol eller narkotika. Les advarselsetiketter på reseptbelagte medisiner for å finne ut om de svekker dømmekraft eller reflekser. Hvis du er i tvil, ikke bruk verktøyet.

• Ikke forlat maskinen før den har stoppet helt. La aldri en kjørende maskin være uten tilsyn. Slå den alltid av når den ikke er i drift.

• Sørg for at maskinen er koblet fra strømforsyningen när du utfører vedlikehold, justeringer eller reparasjoner.
• Jord alle maskiner. Sørg alltid for at maskinen er ordentlig jordet for å redusere risikoen for elektrisk støt.
• Ikke bruk maskiner i farlige miljøer. Unngå å bruke motordrevne maskiner på fuktige eller våte steder eller utsett dem for regn. Hold arbeidsområdet godt opplyst.
• Stopp maskinen før service eller bytte av tilbehør.

Sikkerhetsadvarsler før bruk

• Fest maskinen godt til gulvet før bruk for å forhindre at den velter.
• Sørg for at arbeidsbordet er plant før du fester arbeidsstykket.
• Sørg for at justeringsklemmehåndtaket er sikkert låst før du starter maskinen for å forhindre at arbeidsbordet forskyves under drift.
• Sørg for at aksialkulelageret under arbeidsbordet er tilstrekkelig smurt før du bruker arbeidsbordet.
• Ikke berør elektriske brytere med våte hender.
• Før strømmen slås på, sørg for at det ikke er personer eller hindringer i det farlige området rundt den roterende maskinen.
• Sørg for at arbeidsstykket er sikkert festet før du roterer arbeidsbordet.
• Sikre arbeidsstykket med ekstern støtte når du justerer arbeidsbordets vinkel for å forhindre bevegelse og unngå operatørskader.
• Hold alle kroppsdeler unna den roterende maskinen.
• Ikke overskrid maskinens lastekapasitet.
• Hold bordet vannrett när du flytter maskinen.

Note:

Advarslene og instruksjonene i denne håndboken kan ikke dekke alle mulige forhold og situasjoner som kan oppstå mens du bruker dette produktet. Sunn fornuft og forsiktighet er avgjørende for sikker bruk av dette utstyret og må utøves av operatøren.

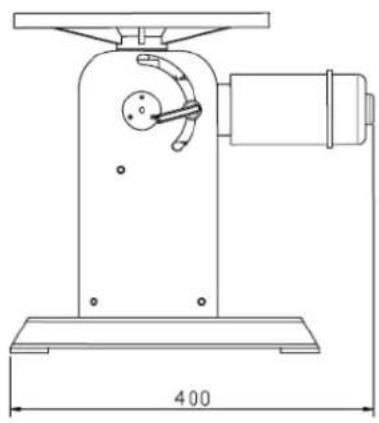

2. Maskindimensjoner og oversikt

Justering av arbeidsbordrotasjon

Slå på maskinen. Arbeidsbordet vil begynne å rotere när fotbryteren trykkes inn og vil slutte å rotere när fotbryteren slippes.

Kontroller rotasjonsretningen med dreieknappen på toppen av den elektriske boksen. Ved å dreie knotten med klokken vil arbeidsbordet rotere i en forover (positiv) retning; å dreie den mot klokken vil rotere den i motsatt (negativ) retning. Hvis du setter knappen til den midterste "tapp"-posisjonen, slås rotasjonen av og maskinen stoppes.

Juster rotasjonshastigheten med dreieknappen på bunnen av den elektriske boksen. Vri knappen med klokken for å øke hastigheten og mot klokken for å redusere hastigheten. Arbeidsbordet skal rotere jevnt og jevnt under drift.

Justering av arbeidsbordvinkelen

Sørg for at maskinen har stoppet helt før du justerer arbeidsbordets vinkel. Støtt arbeidsbordet godt under justeringen; bruk flere personer hvis arbeidsstykket er tungt.

Løft låsehåndskaftet oppover for å låse opp, og juster deretter arbeidsbordet manuelt til ønsket vinkel.

Senk läsehåndskaftet etter at justeringen er fullført, og sørg for at den er sikkert låst for å fullføre vinkeljusteringen.

3.2 Bruke MSW-WPA-500250

Venstre knottkontroll: Når maskinen er slått på, kontrollerer venstre knott arbeidsbordets funksjon:

0 - Slå av
1 - Bordtilt
2 - Bord horizontal rotasjon

Høyre knottkontroll: Når maskinen er slått av, kontrollerer den høyre knotten arbeidsbordets rotasjonsretning:

0 - Slå av

CW - med klokken (rotasjon fremover)

CCW - mot klokken (reversert rotasjon)

Hastighetskontroll: Den nedre knappen justerer rotasjonshastigheten til arbeidsbordet når det roterer:

Vri med klokken for å øke hastigheten.

Vri mot klokken for å redusere hastigheten.

Pedalbryterdrift: Arbeidsbordet begynner å rotere när pedalbryteren trykkes inn og stopper när pedalbryteren slippes.

Advarsel: Pass på at endene av sektorgiret ikke løsner fra pinjonghjulet når arbeidsbordet roterer til 45° eller 90° posisjon. Hvis dette skjer, kan arbeidsbordet plutselig velte og forårsake skade på arbeidsstykket og potensiell skade på operatøren.

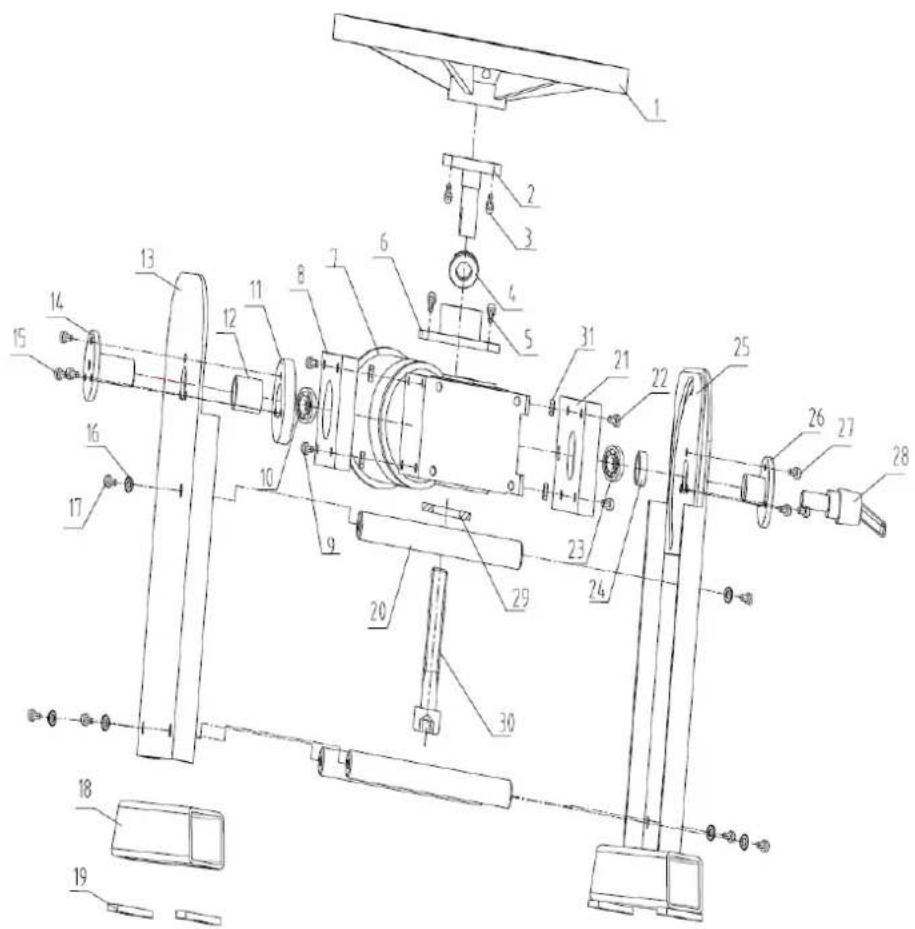

Tegning og deleliste MSW-WPA-350120

Nr.	Beskrivelse	Antall	Nr.	Beskrivelse	Antall
1	Arbeidsbord	1	17	Skrue M8X16	6
2	Nedre tilkobling av arbeidsbord	1	18	Bein	2
3	Skrue M6x16	6	19	Fot	4
4	Trykkkulelager	1	20	Skjøtestift av veggplate	3
5	Skrue M6X16	4	21	Høyre koblingsplate til motor	1
6	∅vre tilkobling av motor	1	22	Skrue M6X20	4
7	Motor	1	23	Dype sporkulelager	1
8	Venstre koblingsplate til motor	1	24	Høyre akselhylse	1
9	Skrue M6X20	4	25	Komponenter av høyre vegg	2
10	Dype sporkulelager	1	26	Riktig tilkobling	1
11	Forsterkende hylse	1	27	Skrue M6X12	3
12	Venstre akselhylse	1	28	Justerbart läsehåndskaft	1
13	Venstre veggplate	1	29	Lokk	1
14	Venstre tilkobling	1	30	Skrue M8X70	1
15	Skrue M6X16	3	31	Mutter M6	8
16	Flat pakning	6

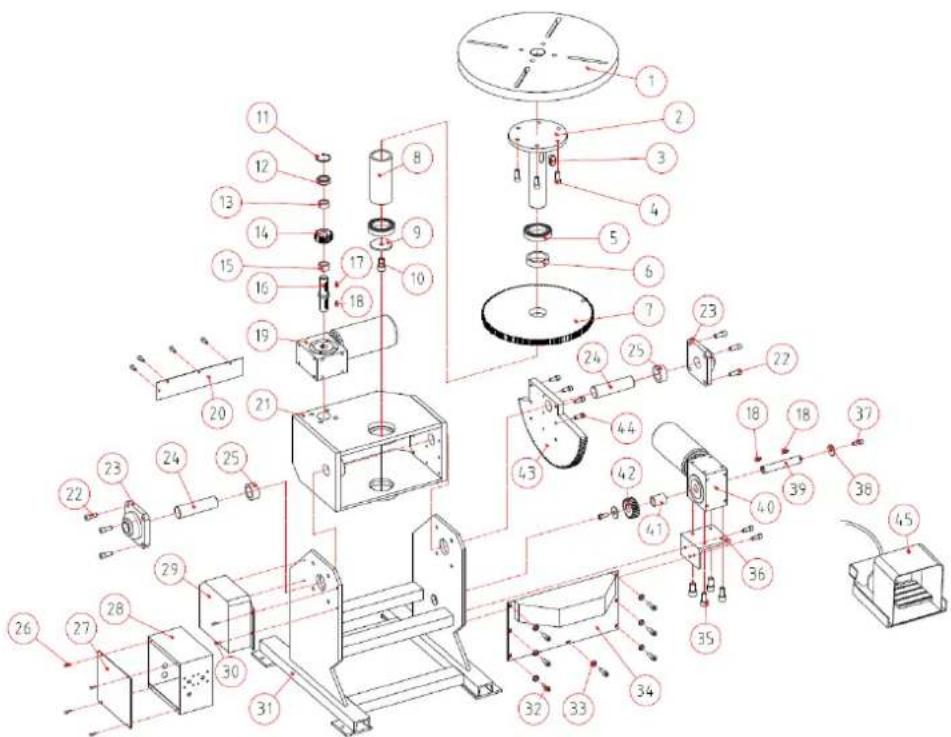

Tegning og deleliste MSW-WPA-500250
