NÁVOD NA OBSLUHU WPA-500250 MSW

Táto používatelšká príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatelov. Oficiálna používatelšká príručka je v anglickom jazyku. Akékolvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékolvek otázky týkajúce sa presnosti informácií obsiahnutých v používatelškej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Popis parametra Hodnota parametra
Názov produktu	Polohovadlo na zváranie
Model	MSW-WPA-500250	MSW-WPA-350120
Vstupné napätie	230V ~ 50Hz
Menovitý výkon	400 W	125 W
Nastavitelný uhol	-45-90°	0-135°
Rýchlost' otáčania [ot./min]	0 - 5
Maximálne zaťaženie	500 kg	350 kg
Priemer taniera	550 mm	330 mm
Hmotnosť	220 kg	40,35 kg
Rozmery (dlížka x šírka x výška, cm)	60 x 66 x 65	40 x 40 x 48

Dôležité: Tento návod si uschovajte pre budúce použitie!

Táto príručka obsahuje dôležité informácie vrátane bezpečnostných upozornení, montážnych pokynov, prevádzkových a údržbových postupov a zoznamu dielov s diagramami. Tento návod spolu s faktúrou uschovajte na bezpečnom a suchom mieste pre budúce použitie.

Bezpečnostné upozornenia a opatrenia

Upozornenie: Nedodržanie týchto bezpečnostných pokynov môže mať za následok vážne zranenie

Prevádzka tohto stroja zahíňa určité riziká. Zodpovedné a opatrné používanie stroja môže výrazne znížiť riziko zranenia osób. Ignorovanie alebo prehliadanie štandardných bezpečnostných opatrení však môže viest k vážnemu poškodeniu obsluhy.

Pred obsluhou stroja si pozorne prečítajte všetky pokyny.

• Udržujte pracovný priestor čistý. Neporiadok zvyšuje riziko zranenia.
• Sledujte podmienky na pracovisku. Stroje alebo elektrické náradie nepoužívajte vo vlhkých alebo mokrých priestoroch. Nevystavujte ich dažďu. Uistite sa, že pracovná plocha je dobre osvetlená. Elektricky poháňané náradie nepoužívajte v blízkosti horľavých plynov alebo kvapalín.
• Udržujte deti mimo pracovného priestoru. Deti sa nikdy nesmú dostať do pracovného priestoru. Nedovoľte im manipulovať so strojom, nástrojmi alebo predlžovacími káblami.
• Nepoužívané vybavenie správne skladujte. Ked' náradie nepoužívate, skladujte ho na suchom mieste, aby ste predišli hrdzi. Náradie vždy uzamknite a uchovávajte mimo dosahu detí.
• Nepoužívajte nadmernú silu. Pre bezpečnú a efektívnu prevádzku používajte náradie v predpísanom množstve. Na prekročenie kapacity nástroja nepoužívajte nesprávne príslušenstvo.
• Používajte len správne nástroje. Netlačte na malé náradie alebo nástavec silou, aby vykonávali prácu veľkého priemyselného náradia. Každý nástroj používajte iba na určený účel.
• Noste vhodný odev a ochranné vybavenie. Nenoste volné oblečenie alebo šperky, pretože sa môžu zachytiť o pohyblivé časti. Noste ochranný, nevodivý odev a protišmykovú obuv. Dlhé vlasy zaistite vhodnou pokrývkou.
• Používajte ochranu očí a sluchu. Vždy používajte ochranné okuliare proti nárazu schválené ISO. Pri výrobe kovových pilín alebo drevených triesok použite celotvárový štít. Pri práci v blízkosti kovu, chemikálií, prachu alebo hmly používajte protiprachovú masku alebo respirátor schválenú ISO.
• Nepresahujte. Vždy udržujte správny postoj a rovnováhu. Vyhnite sa nat'ahovaniu nad alebo cez bežiaci stroj.
• O náradie sa starajte. Udržujte nástroje ostré a čisté pre lepší a bezpečnejší výkon. Postupujte podľa pokynov na mazanie a výmenu príslušenstva. Udržujte rukoväte čisté, suché a bez oleja a mastnoty.
• Buděte v strehu. Venujte pozornosť tomu, čo robíte a používajte zdravý rozum. Neobsluhujte stroj, ak ste unavení.
• Skontrolujte poškodené diely. Pred použitím stroja skontrolujte diely, či nie sú poškodené a uistite sa, že správne fungujú. Skontrolujte zarovnanie a spojenie pohyblivých častí, zlomených komponentov alebo akéhokol'vek stavu, ktorý môže ovplyvnit' prevádzku. Opravu alebo výmenu poškodených častí by mal vykonávať kvalifikovaný technik.
• Chráňte pred úrazom elektrickým prúdom. Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú potrubia, radiátory, sporáky a chladničky.

• Používajte iba schválené náhradné diely a príslušenstvo. Pri servise stroja používajte iba náhradné diely identické s originálnymi. Používajte iba príslušenstvo určené pre toto náradie, ktoré je dostupné u distribútora.

• Nepracujte s nástrojmi pod vplyvom alkoholu alebo drog. Prečítajte si varovné štítky na liekoch na predpis, aby ste zistili, či zhoršujú úsudok alebo reflexy. Ak máte pochybnosti, nástroj nepoužívajte.

• Neopúšťajte stroj, kým sa úplne nezastaví. Nikdy nenechávajte bežiaci stroj bez dozoru. Vždy ho vypnite, keď nie je v prevádzke.
• Pri vykonávaní údržby, úprav alebo opráv sa uistite, že je stroj odpojený od zdroja napájania.
• Uzemnite všetky stroje. Vždy sa uistite, že je váš stroj správne uzemnený, aby ste znížili riziko úrazu elektrickým prúdom.
• Stroje nepoužívajte v nebezpečnom prostredí. Vyhýbajte sa používaniu elektrických strojov na vlhkých alebo mokrých miestach ani ich nevystavujte dažďu. Udržujte pracovný priestor dobre osvetlený.
  • Pred servisom alebo výmenou príslušenstva zastavte stroj.

Bezpečnostné upozornenia pred prevádzkou

• Pred použitím stroj bezpečne ukotvte k podlahe, aby ste zabránili jeho prevráteniu.
• Pred pripevnením obrobku sa uistite, že je pracovný stôl vo vodorovnej polohe.
• Pred spustením stroja sa uistite, že rukováť nastavovacej svorky je bezpečne zaistená, aby sa zabránilo posunutiu pracovného stola počas prevádzky.
• Pred použitím pracovného stola sa uistite, že axiálne gulôčkové ložisko pod pracovným stolom je dostatočne namazané.
• Nedotýkajte sa elektrických spínačov mokrými rukami.
• Pred zapnutím sa uistite, že sa v nebezpečnej oblasti okolo rotujúceho stroja nenachádzajú žiadne osoby ani prekážky.
• Pred otáčaním pracovného stola sa uistite, že je obrobok bezpečne upevnený.
• Pri nastavovaní uhla pracovného stola zaistite obrobok vonkajšou podperou, aby ste zabránili pohybu a predišli zraneniu operátora.
• Udržujte všetky časti tela mimo dosahu rotujúceho stroja.
  • Neprekračujte nosnost stroja.
• Pri premiestňovaní stroja udržujte stôl vodorovne.

Poznámka:

Varovania a pokyny v tejto príručke nemôžu pokryť všetky možné podmienky a situácie, ktoré sa môžu vyskytnút pri používaní tohto produktu. Zdravý rozum a opatrnost sú nevyhnutné pre bezpečnú prevádzku tohto zariadenia a obsluha ich musí uplatňovať.

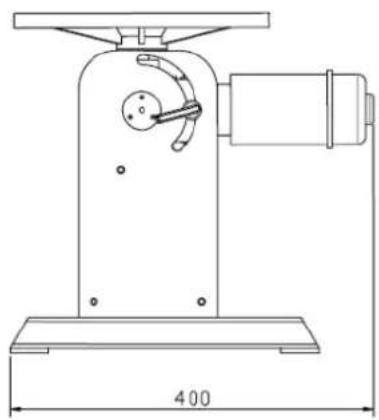

2. Rozmery a prehl'ad stroja

Nastavenie rotácie pracovného stola

Zapnite stroj. Pracovný stôl sa začne otáčat' po stlačení nožného spínača a prestane sa otáčat', ked' nožný spínač uvoľníte.

Ovládajte smer otáčania pomocou otočného gombíka na hornej strane elektrickej skrinky. Otočením gombíka v smere hodinových ručičiek sa pracovný stôl otočí dopredu (kladným) smerom; otočením proti smeru hodinových ručičiek sa otočí v opačnom (zápornom) smere. Nastavením gombíka do strednej polohy "kohútik" vypnete rotáciu a zastavíte stroj.

Nastavte rýchlost' otáčania pomocou otočného gombíka umiestneného v spodnej časti elektrickej skrinky. Otáčaním gombíka v smere hodinových ručičiek zvýšite rýchlost' a proti smeru hodinových ručičiek rýchlost' znížite. Pracovný stôl by sa mal počas prevádzky otáčat' hladko a stabilne.

Nastavenie uhla pracovného stola

Pred nastavením uhla pracovného stola sa uistite, že sa stroj úplne zastavil. Pri nastavovaní pevne podoprite pracovný stôl; ak je obrobok tážký, použite viacero lúdí.

2 - Horizontálne otáčanie stola

CCW – proti smeru hodinových ručičiek (obrátená rotácia)

Ovládanie rýchlosti: Spodný gombík nastavuje rýchlosť otáčania pracovného stola, ked' sa otáča:

Otáčaním v smere hodinových ručičiek zvýšite rýchlostí.

Varovanie: Zabezpečte, aby sa konce ozubeného segmentu neodpojili od ozubeného kolesa, keď sa pracovný stôl otáča do polohy 45° alebo 90°. Ak k tomu dôjde, pracovný stôl sa môže náhle prevrátiť, čo môže spôsobit’ poškodenie obrobku a potenciálne zranenie obsluhy.

4. Rozložený pohl'ad a zoznam dielov

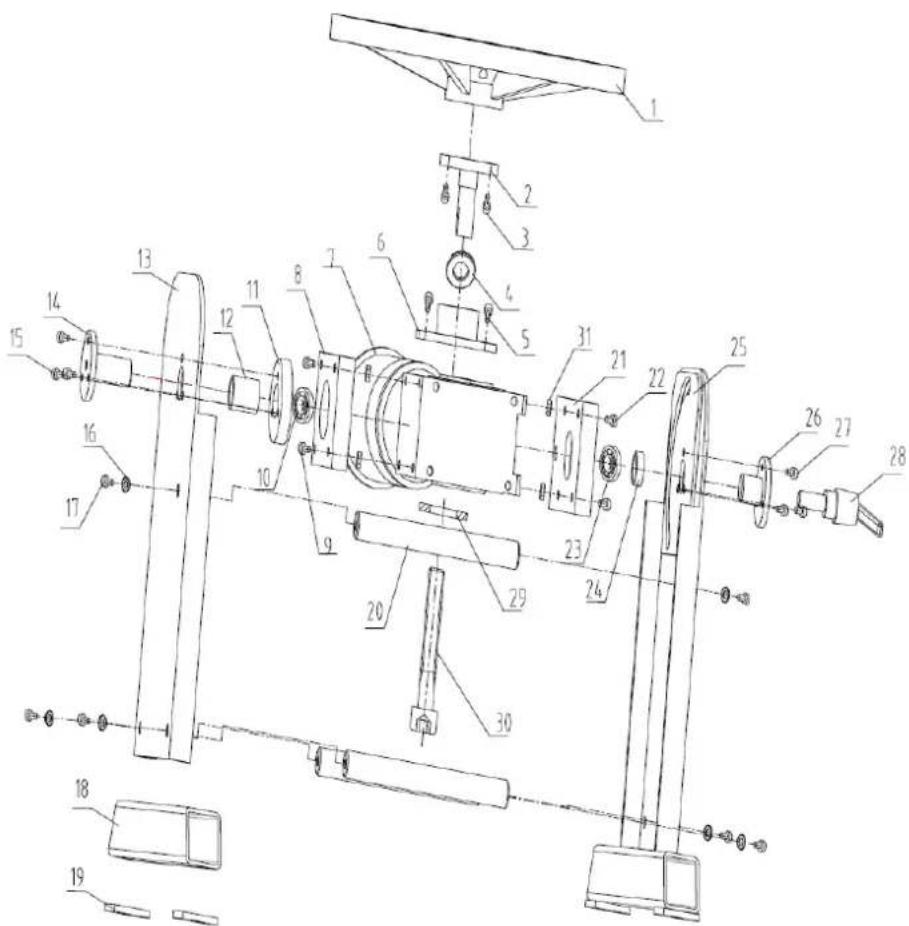

Výkres a zoznam dielov MSW-WPA-350120

Nie	Popis	Množstvo	Nie	Popis	Množstvo
1	Pracovný stôl	1	17	Skrutka M8X16	6
2	Spodné pripojenie pracovného stola	1	18	Leg	2
3	Skrutka M6x16	6	19	Noha	4
4	Axiálne gulkové ložisko	1	20	Spojovací kolík nástennej dosky	3
5	Skrutka M6X16	4	21	Pravá spojovacia doska motora	1
6	Horné pripojenie motora	1	22	Skrutka M6X20	4
7	Motor	1	23	Guličkové ložisko s hlbokými drážkami	1
8	L'avá spojovacia doska motora	1	24	Pravé puzdro hriadeľa	1
9	Skrutka M6X20	4	25	Komponenty pravej steny	2
10	Guličkové ložisko s hlbokými drážkami	1	26	Správne pripojenie	1
11	Spevňujúci rukáv	1	27	Skrutka M6X12	3
12	L'avé puzdro hriadeľa	1	28	Nastavitelná uzamykacia ručná stopka	1
13	L'avá stenová doska	1	29	Kryt	1

14 L'avé pripojenie 1 30 Skrutka M8X70 1

15 Skrutka M6X16 3 31 Matica M6 8

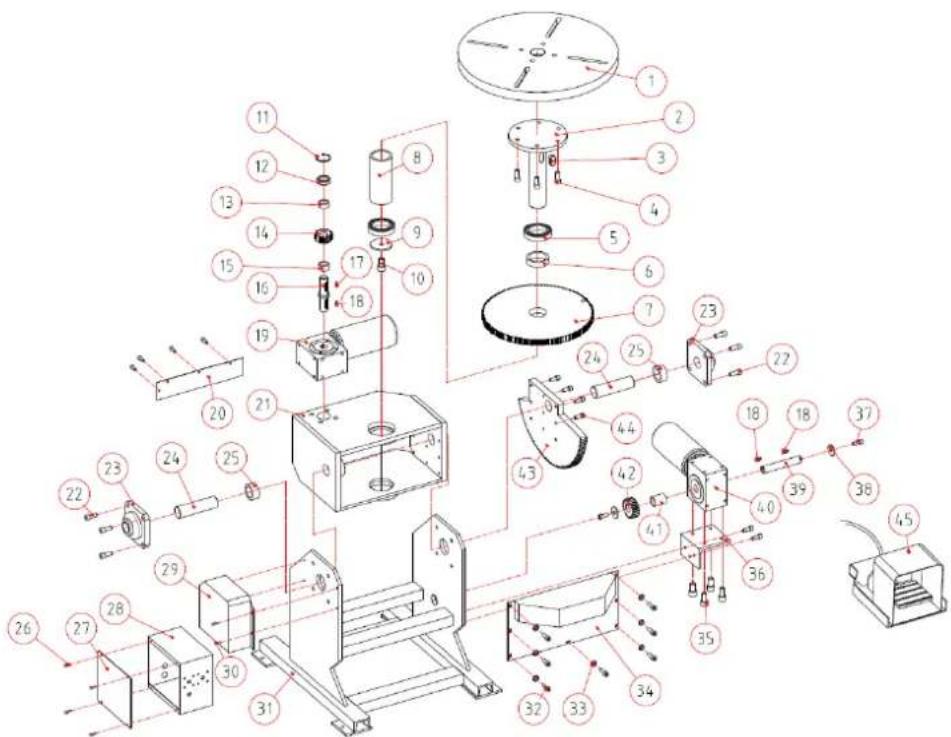

Výkres a zoznam dielov MSW-WPA-500250

Nie	Popis	Množstvo	Nie	Popis	Množstvo
1	Pracovný stôl	1	24	Vreteno	2
2	Vreteno	1	25	Objímka hriadeľa	2
3	Plochý klúč 18x20	1	26	Skrutka M4X12	8
4	Skrutka M12X30	6	27	Ochranný kryt elektrickej skrinky	1
5	Guličkové ložisko s hlbokými drážkami	2	28	Elektrická skrinka	1
6	Horné puzdro hriadeľa	1	29	Bočný kryt	1
7	Veľký prevod	1	30	Skrutka M6X12	4
8	Spodné puzdro hriadeľa	1	31	Rám	1
9	Spodná podložka	1	32	Skrutka M5X10	7
10	Skrutka M6X30	1	33	Podložka	7
11	Jarné umývanie	1	34	Predný kryt	1
12	Guličkové ložisko s hlbokými drážkami	1	35	Skrutka M8X16	7
13	Horné puzdro hriadeľa (malé)	1	36	Sedacia doska	1
14	Malá výbava	1	37	Skrutka M10X20	2
15	Spodné puzdro hriadeľa (malé)	1	38	Plochá podložka	2
16	Hriadeľ	1	39	Hriadeľ prevodovky	1
17	klúč	1	40	Prevodovka	1
18	klúč	1	41	Dištančné puzdro	1
19	Prevodovka	1	42	Výstroj	1
20	Zadný blatník	1	43	Sektorová výbava	1
21	Hlavný rám tela	1	44	Skrutka M8X30	8
22	Skrutka M12 X25	8	45	Nožný pedál	1
23	Ložisko	2
