BRUKSANVISNING PS-G 500 E EINHELL

^① Vennligst les denne brukerveiledningen nøye før montering og idreftsettelse

Generelle sikkerhetsanvisninger og forebygging mot ulykker

For å kunne sikre arbeidet med maskinen mot ulykker og farer må sikkerhetsanvisningene og bruksanvisningene leses nøye og overholdes.

●Før bruk bør apparatet, tilkoplingsledningene og støpselet kontrolleres. Arbeid bare med et apparat som er feilfritt og uten skader. Skadete deler må straks utskiftes av elektriker.
- Før ethvert arbeid med maskinen, før hver verktøyskifte og når den ikke er i bruk må støpselet tas ut av stikkontakten.
- For å unngå at nettledningen skades, bør nettledningen alltid føres bak maskinen.
- Ved bruk av maskinen ute må bare tillatte forlengelsesledninger til dette bruk brukes. Disse forlengelsesledningen må ha et minste tverrsnitt på 1,5 mm ^2 . Kontaktflatene må være jordet og beskyttet mot vannsprut.
- Oppbevar verktøyet på et sikkert sted og utilgjengeligt for barn.
●Under sliping, børsting og deling må vernebriller, vernehandsker og hørselvern brukes, og ved støvsugende arbeid også støvmaske.
- Ikke la noen verktøynøkler stå i. Sjekk før verktøyet slås på om nøkler eller innstillingsverktøy er fjernet.
- Arbeidsstykket må sikres mot utglidning (fastspennes).
●Under bearbeiding (deling og sliping) av stein må det brukes en støvsuger. Støvsugeren må være tillatt for oppsuging av steinstøv.

●Asbestholdig material kan ikke bearbeides.
Angjeldende forskrift for forebygging av ulykker (VBG 119).
- OBS brannfare! Under deling og sliping av material må det undersøkes om det finnes brennbart materiale i lang avstand fra gnistregnet.
●Bruk bare originale reservedeler.
●Reparasjoner må bare foretas av elektriker.
- Støyutviklingen på arbeidsplassen kan overskride 85 dB (A). Da krevs det bruk av hørselvern for operatøren. Støy fra dette elektriske verktøyet måles ifølge ISO 3744, NFS 31-031 (84/537/EU).
●Pass på at maskinen står støtt. Unngå anormal arbeidsstilling.
- Utsett ikke elektrisk verktøy for regn. Bruk ikke verktøyet i våte eller fuktige omgivelser og ikke i nærheten av brennbar væske.
- Bær ikke verktøyet etter nettledningen. Beskytt nettkabeln mot skader fra olje, løsemiddel og skarpe kanter. Bær ikke verktøyet etter ledningen.
●Hold arbeidsområdet i orden.
- Sjekk at bryteren er av när støpselet settes i stikkontakten.
●Bruk egnet arbeidstøy. Bruk ikke vide klær eller smykker. Bruk hårnett hvis håret er langt.
- For din egen sikkerhets skyld bør bare tilbehør og tilleggsapparat fra verktøyfabrikanten brukes.
- Vær oppmerksom på boremaskinens reaksjonsmoment, frem for alt när boret er kjørt fast.
- Vibrasjon målt på håndtaket i samsvar med ISO 8662-8 utgjør 7,9 m/s ^2

Bruksanvisning for elektrisk stikksag PS-G 500 E

IGANGSETTELSE

Momentkopling (fig 1)

Innkopling: på/avbryter trykkes inn

Utkopling: på/avbryter slippes

Automatisk drift

Innkopling: på/avbryter trykkes inn og stoppes med stoppknappen.

Utkopling: på/avbryter trykkes inn og slippes.

Regulering av omdreiningstall

Ved å trykke hardt på på/avbryteren kan omdreiningstallet reguleres trinnløst. Et lett trykk på på/ avbryteren gir et lavt omdreiningstall. Et hårdt trykk på på/avbryteren gir et høyt omdreiningstall. På denne måten kan omdreiningstallet endres etter hvilket arbeid som skal utføres.

Elektronisk forhåndsinnstilling av omdreiningstall (fig 3).

∅nsket omdreiningstall kan velges på forhånd med fingerskruen på på/avbryteren. Når fingerskruen dreies i PLUS-retning blir omdreiningstallet høyere, dreies fingerskruen i MINUS-retningen blir omdreiningstallet lavere. Det mest egnede slagtall avhenger av hvilket arbeidsmaterial som blir brukt og arbeidsbetingelserne.

Generelle regler for sagehurtighet for sponavskillende arbeider gjelder også her.

Utskifting av sagblad (fig. 2)

Før ethvert arbeid med sagen og før utskifting av sagblad må stikksagen slås av og støpselet tas ut av stikkontakten.

Løsne de to skruene på støtstangen (fig. 2) med vedlagte innvendig sekskantnøkkel. Skyv sagbladet inn i ledesporet mellom løftestangen og holdebøylen inntil anslaget. Dra godt til de to skruene med vedlagte innvendige sekskantnøkkel. Tennene på sagbladet må stå i sageretningen. Pass på at sagbladet sitter i ledesporet på støtstangen og lederullen.

Innstilling av sagskoen

(Gjæringssnitt og saging nær kant, fig 4) For gjæringssnitt og skråsnitt kan sagskoen svinges inntil 45° til begge sider, når de to skruene på undersiden løsnes. Vinklene er markert med strek ved 15°, 30° og 45°. Innstilling mellom de markerte vinklene er fullt mulig.

For innstilling av snittvinkelen løsnes de to skruene (fig 4) så mye at sagskoen akkurat kan beveges. Still inn den ønskede vinkelen og dra til de to skruene igjen.

For saging inntil kant kan sagskoen skyves bakover. De to skruene på undersiden (fig 4) løsnes og sagskoen skyves bakover. Dra skruene godt til igjen.

Støvavsug

Stikksagen er forberedt for tilkopling av støvsuger. Alle slags støvsugere kan tilkoples i avsuger-åpningen på baksiden av stikksagen. Dersom det trengs en spesiell adapter, må støvsugerfabrikanten kontaktes.

TEKNISKE DATA:

Nominell spenning 230 V ~ 50 Hz
Effektopptak 500 W
Slagtall 600 - 2900/min
Slaghøyde 16 mm
Snittdybde tre 55 mm
Snittdybde kunststoff 20 mm
Snittdybde jern 4 mm
Gjæringssnitt inntil 45° (til venstre og høyre)
Lydtrykknivå LPA 89 dB (A)
Lydeffektnivå LWA 96 dB (A)
Vibrasjon aw	7,9 m/s ^2
Beskyttelsesisolert
Vekt 1,7 kg

N

1

På/avbryter

Stopp

Innkoppling: på/avbryter trykkes inn Automatisk drift: på/avbryter sikres med stoppknapp Utkopling: på/avbryter trykkes og slippes

2

- Montering av sagbladet: Skyv sagbladet inn i stikkstålet til stopp og skru det fast.

Kontroller at sagbladet sitter i løpretningens rille.

• Bruk alltid egnede sagblade
som er helt i orden.
- Sett bare stikksagen i gang när sagblad er montert.
- Smør løperullen ved jevne mellomrom med noen dråper olje.

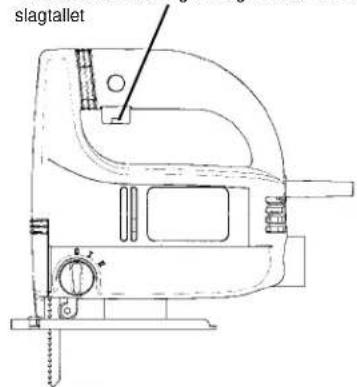

Ved å drei omdreiningstallregulatoren forhøyes slagtallet /

slagtallet

4

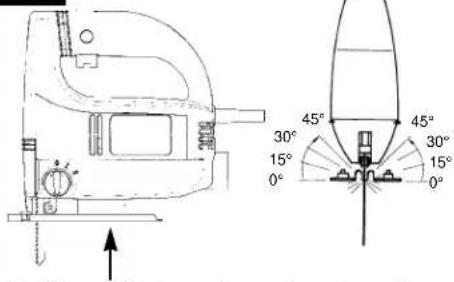

Ved å løsne de to skruene kan sagskoen skyves til venstre og høyre eller i en vinkel inntil 45°.

5

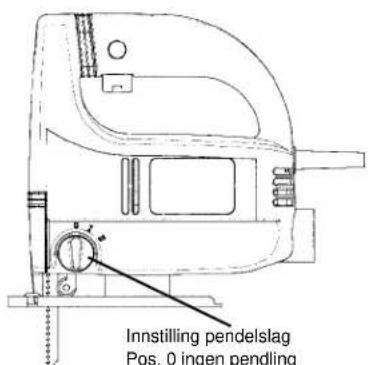

Innstilling pendelslag Pos. 0 ingen pending

Innstilling pendelslag
Pos. 0 ingen pendling
Pos. I then pending
Pos. 2 middels pending

GR

Περιγραφή:

Stop: Betjeningskontakten trykkes ned og løsnes.

(spidssnit og savning nær rande, figur 4)

Garantitiden begynner med dagen da apparatet ble kjøpt og varer 2 år.

Garntiytelsen omfatter mangelfull utføring eller material- og funksjonsfeil. Reservedeler og faktisk arbeidstid som er nødvendig for å rette på slike mangler, blir ikke beregnet.

Ingen garanti for skader som forårsakes av feilaktig bruk.

Din samtalepartner hos kundenservice

GB EINHELL-WARRANTY CERTIFICATE

Tekniske endringer forbeholdes

EH 01/99
