MANUAL DE UTILIZADOR PS-G 500 E EINHELL

①Queira ler atentamente as instruções de serviço antes da montagem e colocação em funcionamento

1 Cabo de ligação à rede
2 Botão de travamento
3 Interruptor
4 Parafuso de cabeça serrilhada para regular o número de rotações
5 Protecção da vista
6 Folha de serra
7 Rolete de guia
8 Sapata ajustável da serra
9 Comutador para movimento alternado
10 Aspiração de pó

Instruções gerais de segurança e de protecção contra acidentes

Para assegurar um trabalho sem acidentes e sem perigos com a máquina é indispensável ler completamente o manual de operação e observar as instruções contidas no mesmo.

• Cada vez, antes de usar, controle a máquina, o cabo de ligação e a ficha. Trabalhe somente com uma máquina que esteja em perfeitas condições. Quaisquer peças danificadas devem ser substituídas imediatamente por um electricista especializado.
• Antes de fazer qualquer trabalho na máquina, antes de cada troca de ferramenta e quando não usar a máquina, tire a ficha da tomada.
• Para evitar danificações do cabo de ligação à rede, dirija o cabo eléctrico sempre para trás, ao afastá-lo da máquina.
• Para trabalhos ao ar livre, só é permitido usar cabos de extensão homologados para essa finalidade. Os condutores dos cabos de extensão devem ter um diâmetro mínimo de 1,5 mm ^2 . Os conectores devem ter contactos de segurança e ser à prova de salpicaduras de água.
  ●Guarde a máquina e as ferramentas num lugar seguro e fora do alcance de crianças.
• Ao rectificar, escovar e cortar, use sempre óculos de segurança, luvas de segurança, um protector dos ouvidos e, para trabalhos com formação de pó, uma máscara respiratória.
• Não deixe nenhuma chave na máquina. Antes de ligar a máquina, controle se as chaves e ferramentas de ajuste foram removidas.
  ●Fixe a peça a trabalhar, para evitar que ela se desloque.
• Ao trabalhar (cortar e rectificar) pedra, é preciso usar um dispositivo de aspiração de pó. Este dispositivo de aspiração deve ser homologado para aspirar pó de pedras.

- Não é permitido trabalhar materiais que contêm amianto.

Observe o correspondente regulamento de prevenção de acidentes (VBG 119) da Associação Mútua de Seguros dos Empregadores, uma entidade alemã.

• Use somente peças sobressalentes originais.
  ●Reparações só devem ser feitas por um electricista competente.
• O ruído no posto de trabalho pode exceder 85 dB (A). Se for esse o caso, é preciso tomar medidas de protecção contra o ruído. O ruído desta máquina eléctrica é medido conforme ISO 3744, NFS 31-031 (84/537/CEE).
• A pessoa que trabalha com a máquina sempre deve estar numa posição firme e evitar posições anormais.
• Não exponha a sua máquina à chuva. Não use a máquina num ambiente húmido, nem na proximidade de líquidos inflamáveis.
• Não transporte a máquina, segurando o cabo de ligação à rede. Proteja o cabo eléctrico contra danificações por óleo, solventes e arestas agudas.
  ●Mantenha o posto de trabalho em ordem.
  ●Verifique se o interruptor da máquina está desligado, antes de introduzir a ficha na tomada.
• Use roupa adequada. Não use roupa ampla, nem jóias. Se tiver cabelo comprido, use uma rede para o cabelo.
• Para a sua própria segurança, use somente acessórios e equipamentos adicionais produzidos pelo fabricante da máquina.
• Use somente folhas de serra afiadas e em perfeito estado. Substitua imediatamente folhas de serra torcidas ou danificadas.
• Depois de desligar a máquina, nunca tente parar a folha de serra, apertando-a lateralmente.
• Observe que o avanço deve ser uniforme: Isso reduz o perigo de acidentes e prolonga a vida útil da folha de serra e da máquina.
• As vibrações medidas no manípulo conforme ISO 8662-8 são de 7,9 m/s ^2

P

Instruções de serviço para a serra de ponta electrónica PS-G 500 E

COLOCAÇÃO EM FUNCIONAMENTO

Ligação instantânea (Figura 1)

Ligar: Aperte o interruptor

Desligar: Solte o interruptor

Serviço contínuo

Ligar: Aperte o interruptor e bloqueie o interruptor apertado com o botão de travamento

Desligar: Aperte e solte o interruptor

Regulação do número de rotações

Pode-se regular o número de rotações sem escalonamento, apertando um pouco mais ou um pouco menos o interruptor. Com uma leve pressão sobre o interruptor, obtém-se um número de rotações reduzido. Com uma forte pressão sobre o interruptor, obtém-se um número de rotações elevado. Assim, pode-se seleccionar o número de cursos, de acordo com o trabalho a realizar.

Pré-selecção electrónica do número de rotações (Figura 3)

O parafuso de cabeça serrilhada 8 no interruptor permite pré-seleccionar o número de rotações numa marcha. Ao girar-se esse parafuso na direcção de MAIS, o número de rotações aumenta e ao girar-se o parafuso na direcção de MENOS, o número de rotações diminui. O número de cursos adequado depende do material a serrar e das condições de trabalho.

Também são aplicáveis as regras gerais referentes à velocidade de corte em trabalhos com levantamento de aparas.

Troca da folha de serra (Figura 2)

Antes de fazer quaisquer trabalhos na máquina e de trocar a folha de serra, desligue a máquina e tire a ficha da tomada.

Solte, com a chave para parafusos com sextavados internos, anexa, os dois parafusos no tucho (Figura 2). Introduza a folha de serra na ranhura de guia entre o tirante e o estribo de fixação, até o esbarro. Aperte os dois parafusos com a chave para parafusos com sextavados internos, anexa. A dentadura da folha de serra deve ficar na direcção de corte. Observe que a folha de serra deve assentar na ranhura de guia do tucho e do rolete.

Ajuste da sapata da serra

(Cortes em meia esquadria e perto das bordas, figura 4).

Para cortes em meia esquadria e cortes oblíquos, pode-se girar a sapata da serra para os dois lados por até 45°, depois de soltar os dois parafusos no lado inferior. As peças angulares possuem marcas de 15°, 30° e 45°. Um ajuste entre os ângulos marcados é perfeitamente possível.

Para ajustar o ângulo de corte, solte os dois parafusos (Figura 4) até que ainda seja possível deslocar a sapata da serra. Ajuste o ângulo desejado e aperte os dois parafusos.

Para serrar até à borda, pode-se deslocar a sapata da serra para trás. Para isso, solte os dois parafusos no lado inferior (Figura 4) e empurre a sapata da serra para trás. Aperte os dois parafusos.

Aspiração de pó

A máquina possui uma conexão para a aspiração de pó. Pode-se ligar qualquer aspirador de pó à abertura na extremidade traseira da máquina. Se for necessário um adaptador especial, queira dirigir-se ao fabricante do seu aspirador de pó.

DADOS TÉCNICOS

Tensão nominal: 230 V c.a. 50 Hz

Potência: 500 W

Número de cursos: 600 - 2900 r.p.m.

Altura do curso: 16 mm

Profundidade de corte em madeira: 55 mm

Profundidade de corte em plásticos: 20 mm

Profundidade de corte em aço: 4 mm

Corte em meia esquadria: até 45°

(à esquerda e direita)

Nível da pressão acústica: 89 dB (A)

Nível da potência acústica: 96 dB (A)

Peso 1,7 kg

Vibração a_w 7,9 m/s ^2

Com isolamento protecção

P

1

Interruptor

Botão de travar

Ligar: Aperte o interruptor
Serviço contínuo: Fixe o interruptor com o botão
de travamento
Desligar: Aperte e solte o interruptor

2

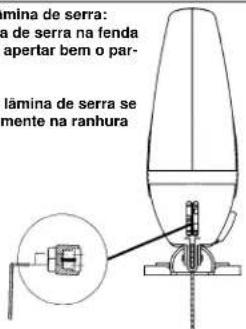

- Colocação da lâmina de serra: Inserir a lâmina de serra na fenda até ao fundo e apertar bem o parafuso.

Verifique, se a lämina de serra se apoia correctamente na ranhura do rolo.

- Utilizar

sempre

lâminas

de serra

intactos e

apropriados para o efeito.

- Ligar a serra de ponta só com a lâmina de serra posta.

- Lubrificar, de vez em quando, o rolo de apoio com algumas gotas de óleo.

amina de serra: a de serra na fenda apertar bem o par- amina de serra se mente na ranhura

Desapertar a lämina de serra: Girar o parafuso sextavado in-
terno por aproximadamente
uma volta no sentido contrário a o dos ponteiros do relógio.

3

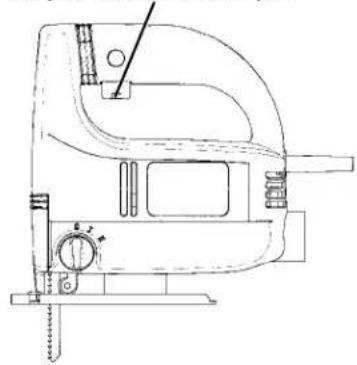

O número de cursos aumenta, ao girar-se o regulador do número de rotações

Depois de soltar-se os dois parafusos, pode-se ajustar a sapata da serra para a esquerda ou à direita, ou num ângulo de até 45°.

5

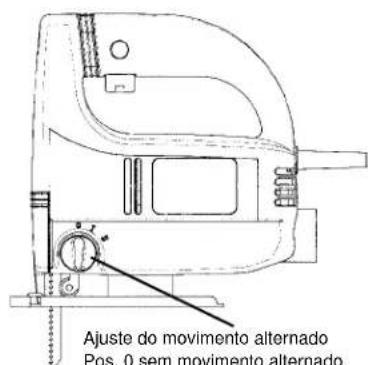

Ajuste do movimento alternado Pos. 0 sem movimento alternado

Ajuste do movimento alternado
Pos. 0 sem movimento alternado
Pos. 1 movimento alternado pequeno
Pos. 2 movimento alternado médio

S

Beskrivning

A garantia começa no dia da compra do aparelho e cobre um período de 2 anos.

Prestamos garantia em caso de execução defeituosa ou defeitos de material ou de funcionamento. Neste caso não faturamos os custos para sobressalentes e o trabalho necessários. Não nos responsabilizamos por danos em consequência da utilização do aparelho.

O seu serviço de assistência técnica

SF EINHELL-TAKUUTODISTUS

Salvaguardem-se alterações técnicas
