Merkki	EINHELL
Malli	PS-G 500 E
Tuotetyyppi	Elektroninen palapelisaha
Nimellisjännite	230 V ~ 50 Hz
Ottoteho	500 W
Kierrosluku	600 - 2900 min⁻¹
Iskunpituus	16 mm
Leikkaussyvyys (puu)	55 mm
Leikkaussyvyys (muovi)	20 mm
Leikkaussyvyys (teräs)	4 mm
Maksimi viistoleikkaus	45° (vasen ja oikea)
Äänenpainetaso LPA	89 dB(A)
Äänitehotaso LWA	96 dB(A)
Tärinä (kahva)	7,9 m/s²
Kaksoiseristys	Kyllä
Paino	1,7 kg
Elektroninen nopeudensäätö	Kyllä, jatkuva ja esivalinta
Heiluriliike	3 asentoa (0, 1, 2)
Säädettävä jalka	Kyllä, kallistus ja takaisinveto
Imuliitäntä	Kyllä
Katkaisin lukituksella	Kyllä, jatkuvaa käyttöä varten
Takuu	2 vuotta

Usein kysytyt kysymykset - PS-G 500 E EINHELL

Kuinka vaihdan sahanterän?

Irrota laite verkkovirrasta. Löysää liukukiskon kaksi ruuvia kuusiokoloavaimella. Työnnä sahanterä ohjausuraan pohjaan asti varmistaen, että hammastus on leikkaussuuntaan. Kiristä ruuvit. Tarkista, että terä on kunnolla kiinni ennen sahan käyttöä.

Kuinka säädän leikkausnopeutta?

Nopeutta voidaan säätää portaattomasti painamalla KÄYNNISTYS/PYSÄYTYS-kytkintä kevyemmin tai voimakkaammin. Tarkkaa esivalintaa varten kierrä kytkimessä olevaa räikkäruuvia: 'PLUS'-suuntaan nopeuden lisäämiseksi, 'MOINS'-suuntaan pienentämiseksi. Sovita nopeus materiaaliin parhaan leikkaustuloksen saavuttamiseksi.

Mitä materiaaleja voin leikata tällä sahalla?

Tämä palapelisaha leikkaa puuta (enintään 55 mm), muovia (enintään 20 mm) ja terästä (enintään 4 mm). Käytä kuhunkin materiaaliin sopivaa terää parhaan tuloksen saavuttamiseksi. Asbestia sisältävien materiaalien leikkaus on kielletty.

Kuinka säädän viistoleikkauskulman?

Löysää sahausjalan alla olevat kaksi ruuvia. Kallista sahausjalka haluttuun kulmaan (enintään 45° vasemmalle tai oikealle). Merkinnät 15°, 30° ja 45° auttavat. Kiristä ruuvit säädön jälkeen. Voit myös siirtää sahausjalkaa taaksepäin leikataksesi läheltä reunaa.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina suojalaseja, käsineitä ja kuulosuojaimia. Käytä hengityssuojainta pölyn yhteydessä. Älä työskentele kosteassa tilassa. Irrota pistoke pistorasiasta ennen terän vaihtoa. Pidä lapset loitolla. Tarkista kaapelin ja laitteen kunto ennen jokaista käyttöä.

Kuinka huollan palapelisahaa?

Puhdista säännöllisesti ilmanvaihtoaukot ja imuaukko. Voitele ajoittain ohjausrullaa pisaralla öljyä. Vaihda tylsät tai vaurioituneet terät. Säilytä laitetta kuivassa paikassa, lasten ulottumattomissa.

Kuinka käytän imuliitäntää?

Kytke pölynimuri sahan takana olevaan imuliitäntään. Käytä tarvittaessa sovitinta (ota yhteyttä pölynimurin valmistajaan). Tämä vähentää pölyä ja parantaa näkyvyyttä leikkauksen aikana.

Mitä tehdä, jos saha tärisee epänormaalisti?

Tarkista, että terä on kunnolla kiinni ja hyvässä kunnossa. Varmista, että työkappale on kiinnitetty asianmukaisesti. Jos tärinä jatkuu, anna sähköasentajan tarkistaa laite. Liiallinen tärinä voi viitata mekaaniseen ongelmaan.

Mikä on tämän sahan melutaso?

Äänenpainetaso on 89 dB(A) ja äänitehotaso 96 dB(A). Käytä kuulosuojaimia suojautuaksesi kuulovauriolta.

Kuinka saan takuun voimaan?

Takuu on 2 vuotta ostopäivästä alkaen. Se kattaa materiaali- ja valmistusvirheet. Varaosat ja työ kuuluvat takuun piiriin. Säilytä ostokuitti. Virheellisestä käytöstä aiheutuneet vauriot eivät kuulu takuun piiriin.

KÄYTTÖOHJE PS-G 500 E EINHELL

Pyydämme Teitä lukemaan käyttöohjeen tarkkaavaisesti ennen asennusta ja käyttöönottoa

FIN Käännä sivut 2 auki

©Slå opp på side 2

1 Verkkojohto
2 Lukitusnappi
3 Kytkin/katkaisin
4 Ruuvi käyntinopeuden säätelyä varten
5 Näkösuoja
6 Sahanterä
7 Ohjausrulla
8 Säädettävä sahan liukulevy
9 Heilurinoston vaihtokytkin
10 Lastujen imu

Yleiset turvaohjeet ja tapaturmantorjunta

Lue turvaohjeet ja käyttöohje kokonaan läpi ja noudata niissä annettuja ohjeita. Sillä ainoastaan siinä tapuksessa voidaan taata, että koneella työskentely on vaaratonta eikä siihen liity mitään onnettomuusriskejä.

●Tarkasta aina ennen käyttöä laite, liitosjohto ja pistoke. Työskentele ainoastaan moitteettomalla laitteella, jossa välittömästi uusia vioittuneet osat.
- Irrota verkkopistoke pistorasiasta aina ennen koneeseen suoritettavia töitä, aina ennen työkalun vaihtoa tai aina, jos konetta ei käytetä.
●Jotta verkkojohto ei vioitu, se tulee johtaa aina koneesta taakesepäin.
- Ulkona työskenneltäessä saa käyttää vain siihen tarkoitukseen hyväksyttyjä pidennysjohtoja, joiden läpimitan on oltava vähintään 1,5 mm². Pistokeliitännöissä täytyy olla suojakosketin ja ne täytyy suojata roiskevedelta.
- Säilytä työkalua turvallisessa paikassa ja pois lasten ulottuvilta.
●Käytä hionnassa, harjauksessa ja katkaisussa aina suojalaseja, turvakäsineitä ja kuulosuojainta sekä hengityksensuojainta sellaisissa töissä, joissa muodustuu pölyä.
-Älä jätä työkaluavaimia paikalleen. Tarkasta aina ennen laitteen käynnistämistä, että avaimet ja säätötyökälut on poistettu.
- Varmista työstökappaleen pysyminen paikallaan (kiinnittämällä).
●Kiveä käsiteltäessä (katkaistaessa ja hiottaessa) täytyy käyttää kivipölyn imentään hyväksyttyä imulaitetta.

• Asbestia sisältäviä materiaaleja ei saa käsitellä.
  Noudata ammattiliiton vastaavaa tapaturmantor juntamääräyslä (Saksassa: VGB 119).
• Käytä ainoastaan alkuperäisiä varaosia.
  ●Ainoastaan sähköalan ammattihenkilö saa suorit taa korjauksia.
• Työpaikan melutaso voi ylittää 85 dB (A). Tässä tapauksessa ovat meluntorjunta- ja kuulonsuoja-toimenpiteet käyttäjän kannalta välttämättömat. Tämän sähkötyökalun aiheuttama melu mitataan normien ISO 3744, NFS 31-031 (54/537/EWG).
• Seiso tukevasti paikallasi. Vältä epänormaaleja asentoja.
  -Älä käytä sähkötyökaluja sateessa (älä myöskään jätä niitä sateella ulos). Älä käytä sähkötyökaluja märässä tai kosteassa ympäristössä, älä myöskään palavien nesteiden lähellä.
• Alä kanna sähkötyökalua pitämällä kiinni verkkojohdosta. Älä anna öljyn, liuottimien tai terävien reunojen vahingoittaa verkkojohtoa. Älä kanna sähkötyökalua pitämällä kiinni johdosta.
• Pidä työskentelyalueesi järjestyksessä
  ●Varmistu aina, että kytkin ei ole päällä silloin kun kone liitetään sähköverkkoon.
  ●Käytä sopivia työvaatteita. Älä käytä väljiä vaatteita tai koruja. Pitkissä hiuksissa täytyy käyttää hiusverkkoa.
• Oman turvallisuutesi kannalta on tärkeää, että käytät ainoastaan työkalun valmistajan lisätarvikkeita ja lisälaitteita.
• Käytä ainoastaan teräviä ja moitteettomia sahanteriä. Vaihda vääntyneet ja säröiset sahanterät heti uusiin.
  ●Kun olet sammuttanut koneen: älä jarruta sahanterää painamalla sitä vastaan sivusta.
• Tarkkaile, että sahan liike eteenpäin on tasaista. Se pienentää onnettomuusriskiä ja pidentää sahanterän ja pistosahan kestoikää.
• ISO 8662-8 mukainen kahvasta mitattu tärinä 7,9 m/s ^2

SF

PS-G 500 E - sähköpistosahan käyttöohje

KÄYTTÖÖNOTTO

Momenttikytkentä (kuva 1)

Päälle kytkeminen: Paina kytkintä/katkaisinta Sammuttaminen: Älä enää paina kytkintä/katkaisinta

Kestokytkentä

Päälle kytkeminen: Paina kytkintä/katkaisinta ja lukitse se paikalleen (sen ollessa alaspainotussa asennossa) lukitusnapin avulla

Sammuttaminen: Paine kytkintä/katkaisinta ja päästä se sitten irti.

Käyntinopeuden säätely

Käyntinopeutta voidaan säädellä asteettomasti painamalla kytkintä/katkaisinta voimakkaammin tai kevyemmin. Jos kytkintä/katkaisinta painetaan kevyesti, käyntinopeus on alhainen. Jos kytkintä/katkaisinta painetaan voimaakkaasti, käyntinopeus on surri. Näin voit valita iskuluvun suoritettavien töiden mukaan.

Elektroninen käyntinopeuden esivalinta (kuva 3) Kytkimessä/katkaisimessa olevan ruuvin avulla voidaan halutta käyntinopeus säätää etukäteen. Jos kierrät ruuvia suuntaan PLUS, käyntinopeus kohoaa; jos kierrät ruuvia suuntaan MINUS, käyntinopeus heikkenee. Sopiva iskuluku riippuu aina työstettävästä materiaalista ja työolosuhteista.

Lastuavien töiden sahausnopeutta koskevat yleiset säännöt ovat voimasse myös tässä tapauksessa.

Sahanterän vaihto (kuva 2)

Pistosaha täytyy kytkeä pois päältä ja verkkopistoke täytyy irrottaa pistorasiasta aina ennen töitten aloittamista ja ennen sahanterän vaihtoa.

Hellitä oheisen kuusiokoloruuvi-avaimen avulla työntimessä olevis ruuveja (kuva2). Työnnä sahanterä ohjausraan, vivun ja kiinnityssangan väliin vasteeseen asti. Kristä molemmat ruuvit oheisen kuusiokoloruuvi-avaimen avulla. Sahanterän hammastuksen täytyy osoittaa sahaussuuntaan päin. Sahanterän täytyy olla paikallaan työntimen ja ohjausrullan urassa.

Sahan liukulevyn säätäminen

(Viistosahaus ja sahaaminen reunan läheltä, kuva 5) Vinosahausta ja vinoa poikkisahausta varten voidaan, sen jälkeen kun molempia alapuloella olevia ruuveja on hellitetty, sahan liukulevyä kääntää molemin puolin jopa 45°. Kulmat on merkitty viivoilla 15°, 30° ja 45°. Sahan liukulevyn säätäminen merkittyjen kulma-asteiden väliin on myös mahdolista.

Jos haluat muuttaa sahauskulmaa, hellitä molempia ruuveja (kuva 5) niin paljon, että sahan liukulevyä voidaan juuri vielä työntää. Säädä haluamasi kulma ja kiristä taas molemmat ruuvit.

Reunaan asti sahaamista varten sahan liukulevyä voidaan työntää taaksepäin. Hellitä molempia alapuolella olevia ruuveja (kuva 5) ja työnnä sahan liukulevyä taaksepäin. Kiristä taas molemmat ruuvit.

Pölyn imentä

Pistosaha on varustettu pölynimuliitännällä. Mikä tahansa pölynimuri voidaan liittää pistosahan takapäässa olevaa imuaukoon. Mikäli tarvitset sitä varten erikoisadapterin, käänny pölynimurisi valmistajan puoleen.

TEKNISET TIEDOT

Nimellisjännite: 230 V - 50 Hz
Tehon kulutus: 500 W
Iskuluku: 600 - 2900 r/min.
Iskukorkeus: 16 mm
Sahaussyvyys puu: 55 mm
Sahaussyvyys muovi: 20 mm
Sahaussyvyys rauta: 4 mm
Viistosahaus: 45°:en asti (oikealle ja vasemmalle)
Äänen painetaso LPA: 89 dB (A)
Äänen tehotaso LWA: 96 dB (A)
Tärinä a_w	7,9 m/s ^2
Soujaeristetty
Paino 1,7 kg

SF

1

Kytkin/katkaisin

Päälle kytkeminen: palna kytkintä/katkalsinta
Jatkuva käyttö: varmista lukitusnapin avulla kytkimen/katkaisimen pysyminen alaspainettussa asennossa.
Sammuttaminen: paina kytkintä/katkaisinta ja päästä se sitten irti.

2

- Asetat sahanterän paikalleen seuraavalla tavalla: Työnnä sahanterä karaan vasteeseen asti ja kiristä se tiukasti palkalleen.

Huomio!

Tarkista onko sahanterä käyttö- suunnan urassa.

• Käytä

aina

moitte-

etonta ja

sopivaa

sahanterää

- Käynnistä pistosaha vain paikalleen asete-tun sahanterän kanssa

- Voitele käyntirulla sil- loin tällöin muutamalla tipalla öljyä.

Sahanterän irrottami- nen: Kierrä kuusioko- loruuvia n. yksi kierros vasemmalle.

3

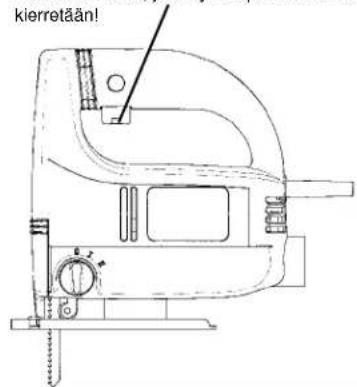

Iskuluku kohoaa, jos käyntinopeussäädintä kierretään!

4

Jos mulempia ruuveja hellitetään, voidaan sahan liukulevyä kääntää oikealle ja vasemmalle korkeintaan 45° kulmaan.

5

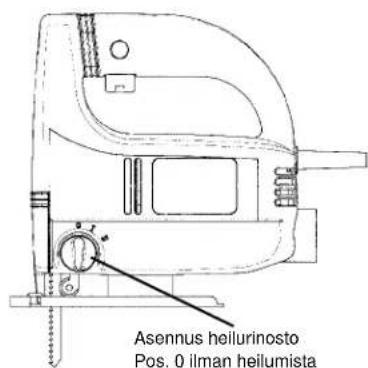

Asennus heilurinosto
Pos. 0 ilman heilumista
Pos. 1 kevyt hejuminen
Pos. 2 keskikova heiluminen

N

Beskrivelse

1 Nettledning
2 Stoppknapp
3 På/avbryter
4 Fingerskrue for regulering av omdreiningstall
5 Synsbeskyttelse
6 Sageblad
7 Lederull
8 Instillbar sagsko
9 Bryter for pendelslag
10 Sponavsuger

Takkuuaika alkaa ostopäivänä ja sen pituus on 2 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.

Teidän asiakaspalveluyhdyshenkilönne

©Εγγύηση EINHELL

Oikeus teknisiin muutoksiin pidätetään
