PS-G 500 E - Sav EINHELL - Gratis brugsanvisning og manual

Mærke	EINHELL
Model	PS-G 500 E
Produkttype	Elektrisk stiksav
Nominel spænding	230 V ~ 50 Hz
Optagen effekt	500 W
Slag per minut	600 - 2900 min⁻¹
Slaglængde	16 mm
Skæredybde (træ)	55 mm
Skæredybde (plast)	20 mm
Skæredybde (jern)	4 mm
Max. geringssnit	45° (venstre og højre)
Lydtryksniveau LPA	89 dB(A)
Lydeffektniveau LWA	96 dB(A)
Vibration (håndtag)	7,9 m/s²
Dobbelt isolation	Ja
Vægt	1,7 kg
Elektronisk hastighedsregulering	Ja, kontinuerlig og forvalg
Pendelslag	3 positioner (0, 1, 2)
Justerbar sål	Ja, hældning og tilbagetrækning
Tilslutning til støvudsugning	Ja
Afbryder med lås	Ja, til kontinuerlig drift
Garanti	2 år

Ofte stillede spørgsmål - PS-G 500 E EINHELL

Hvordan skifter jeg savklingen?

Tag stikket ud. Løsn de to skruer på glideren med unbrakonøglen. Indsæt klingen i styreslidsen til stop, sørg for at tænderne vender i skæreretningen. Spænd skruerne. Kontrollér at klingen sidder godt fast før brug af saven.

Hvordan indstiller jeg skærehastigheden?

Hastigheden kan indstilles kontinuerligt ved at trykke mere eller mindre på TÆND/SLUK-knappen. For et præcist forvalg drejes fingerskruen på kontakten: i retning 'PLUS' for at øge hastigheden, i retning 'MINUS' for at mindske den. Tilpas hastigheden til materialet for optimal skæring.

Hvilke materialer kan jeg skære med denne sav?

Denne stiksav kan skære i træ (op til 55 mm), plast (op til 20 mm) og jern (op til 4 mm). Brug en klingetype, der passer til materialet for bedst resultat. Det er forbudt at skære i materialer, der indeholder asbest.

Hvordan indstiller jeg geringsskæring?

Løsn de to skruer under sålen. Vip sålen til den ønskede vinkel (maks. 45° til venstre eller højre). Markeringer ved 15°, 30° og 45° hjælper dig. Spænd skruerne efter indstilling. Du kan også trække sålen tilbage for at save tæt på kanten.

Hvad er de vigtigste sikkerhedsinstruktioner?

Bær altid beskyttelsesbriller, handsker og høreværn. Brug åndedrætsmaske ved støv. Arbejd ikke i fugtige omgivelser. Tag stikket ud før klingeskift. Hold børn væk. Kontrollér ledningens og maskinens tilstand før hver brug.

Hvordan vedligeholder jeg stiksaven?

Rengør regelmæssigt ventilationsåbningerne og støvudsugningsåbningen. Smør lejlighedsvis styrevalsen med en dråbe olie. Udskift sløve eller beskadigede klinger. Opbevar maskinen tørt og utilgængeligt for børn.

Hvordan bruger jeg støvudsugningssystemet?

Tilslut en støvsuger til udsugningsstudsen bag på saven. Brug en adapter om nødvendigt (kontakt støvsugerproducenten). Dette reducerer støv og forbedrer sigtbarheden under skæring.

Hvad gør jeg, hvis saven vibrerer unormalt?

Kontrollér at klingen er spændt godt fast og i god stand. Sørg for at emnet er korrekt fastspændt. Hvis vibrationerne fortsætter, få maskinen kontrolleret af en elektriker. Overdreven vibration kan indikere et mekanisk problem.

Hvad er lydniveauet for denne sav?

Lydtryksniveauet er 89 dB(A) og lydeffektniveauet er 96 dB(A). Brug høreværn for at beskytte mod høreskader.

Hvordan får jeg garanti?

Garantien er på 2 år fra købsdatoen. Den dækker materiale- og fabrikationsfejl. Reservedele og arbejdsløn er inkluderet. Gem købsbeviset. Skader forårsaget af forkert brug dækkes ikke.

BRUGSANVISNING PS-G 500 E EINHELL

©Læs driftsvejledningen grundigt inden montage og idrifttagning

1 Netledning
2 Låseknap
3 Betjeningskontakt Start/Stop
4 Fingerskrue til regulering af omdrejningshastighed
5 Støvskjold
6 Savblad
7 Rille
8 Indstillelig savsko
9 Omskifter til pendulsavning
10 Spånudsugning

Generelle sikkerhedshenvisninger og forebyggelse af ulykker

Uheldsfrit og risikofrit arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændig og henvisningerne deri følges.

• Kontrollér apparatet før hver ibrugtagning, også dets ledning og stik. Arbejd kun med et fejlfrit og ubeskadiget apparat. Beskadigede dele skal staks udskiftes af el-fagpersonale.
• Stikket skal trækkes ud af stikdåsen før service-arbejde på maskinen, før hvert værktøjsskift, og når apparatet ikke er i brug.
• For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen.
• Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte for længerledninger skal mindst have et tværsnitsareal på 1,5 mm² Stikforbindelserne skal have beskyttelseskontakter og være stænkvandsbeskyttede.
• Opbevar værktøjet sikkert og udenfor børns rækkevidde.
  ●Anvend ved slibning, børstning og brydning altid beskyttelsesbriller, beskyttelseshandsker og høreværn og ved støvudviklende arbejder maske.
• Lad ikke værktøjsnøgler sidde. Før opstart bør De sikre Dem, at nøgler og indstillingsværktøj er fjernet.
• Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding).
• Ved forarbejdning (brydning og slibning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenstøv.

• Asbestholdige materialer må ikke bearbejdes. Se fagforeningens relevante forskrift om forebyggelse af ulykker.

• Pas på! Brandfare! Sørg for, at der ikke befinder sig brandbare materialer indenfor det område, som gnisty er kan nå, når der arbejdes med brydning og slibning.
  ●Brug kun originale dele.
  ●Reparationer må kun udføres af dertil kvalificeret personale.

• Lydniveauet på arbejdspladsen kan overskride 85 db (A). I så fald skal den, der arbejder med maskinen, benytte lyddæmpning og høreværn. Lyden fra dette elektroværktøj måles efter ISO 3744, NFS 31-031 (84/537/E∅F).
• Sørg for at stå i en sikker position. Undgå unormale kropsstillinger.
• Elektroværktøjet må ikke udsættes for regn. Brug ikke værktøjet i våde eller fugtige omgivelser og heller ikke i nærheden af brandbare væsker.
  ●Bær ikke elektroværktøjet i netledningen. Netledningen skal beskyttes mod beskadigelse fra olie, opløsningsmidler og skarpe kanter. Bær ikke værktøget i ledningen.
  ●Hold Deres arbejdsområde i orden.
• De bør sikre Dem, at kontakten er slået fra, när værktøjet sluttes til strømnettet.
  ●Bær egnet arbejdstøj. Bær ikke løstsiddende klæ der eller smykker. Langt här skal beskyttes af hårnet.
• Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værktøjsproducenten.
• Brug kun skarpe og upåklagelige savblade. Bøjede og ridsede savblade skal skiftes straks.
  ●Når apparatet er slukket, må savbladet ikke bremses ved et tryk på siden.
• Sørg for et regelmæssigt fremføring, da dette reducerer risikoen for ulykker og forlænger savbladets og stiksavens levetid.
• Den iflg. ISO 8662-8 på håndtaget målte vibrati ons værdi udgør 7,9 m/s ^2

DK

Betjeningsvejledning til elektronisk stiksav PS-G 500 E

IDRIFTTAGNING

Kort kørsel (figur 1)

Start: Betjeningskontakten trykkes ned

Stop: Slip betjeningskontakten

Konstant kørsel

Start: Betjeningskontakten trykkes ned og fæstnes i nedtrykket tilstand med låseknappen.

Regulering af omdrejningshastighed

Omdrejningstallet reguleres trinløst med et mere eller mindre kraftigt tryk på kontakten. Et let tryk resulterer i et lavt omdrejningstal. Et hårdere tryk bevirker et højt omdrejningstal. Således kan slagtal vælges alt efter arbejdets art.

Elektronisk forvalg af omdrejningshastighed (figur 3)

Den ønskede omdrejninghastighed kan indstilles forud med fingerskruen ved start/stop kontakten. Hvis knappen drejes i PLUS-retning stiger omdrejningshastigheden, hvis den drejes i MINUS-retning falderomdrejningshastigheden. Det egnede slagtal afhænger af, hvilket materiale, der forarbejdes, og af arbejdsbetingelserne.

De generelle regler for gennemsnitshastighed ved spåndannende arbejder gælder også her.

Skift af savblad (figur 2)

Stiksaven skal slukkes og stikket trækkes ud før alle servicearbejder og savbladsskift.

Begge skruer ved stødstangen (figur 2) løsnes med den vedlagte unbraconøgle. Savbladet skubbes ind i rillen mellem stødstang og holdebøjle til anslag.

Begge skruer fæstnes med den vedlagte unbraconøgle. Savbladets tænder skal vise i skæreretningen. Sørg for, at savbladet sidder i stødstangens og løberullens rille.

Ændring af savskoens position

Savskoen kan vippes til geringssnit og skråsnit indtil ca. 45 grader på begge sider ved at løsne begge skruer på undersiden. Vinklerne er markeret med streger for 15, 30 og 45 grader. En indstilling mellem markeringerne er uden videre mulig.

For at ændre snitvinklen løsner De begge skruer (figur 4) så meget, at savskoen netop kan rykkes. Indstil den ønskede vinkel og skru skruerne fast igen.

Når der skal saves til randen kan savskoen skubbes bagud. Hertil løsnes begge skruer på undersiden (figur 4) og savskoen skubbes bagud. Skru derefter begge skruer fast igen.

Støvsugning

Stiksaven er udstyret med en støvsugertilslutning. Enhver støvsuger kan sluttes til udsugningsåbningen ved stiksavens bagende. Sæt Dem venligst i forbindelse med producenten af Deres støvsuger, hvis De behøver en særlig adapter hertil.

TEKNISKE DATA

Driftsspænding 230 v ~ 50 Hz
Optagen effekt 500 W
Slagtal 600 - 2900/min.
Slaglængde 16 mm
Skæredybde træ 55 mm
Skæredybde kunststof 20 mm
Skæredybde jern 4 mm
Geringssnit Indtil 45° (højre og venstre)
Lydtrykniveau LPA 89 dB (A)
Lydeffektniveau LWA 96 dB (A)
Vibration a_w	7,9 m/s ^2
Dobbeltisoleret
Vægt 1,7 kg

DK

1

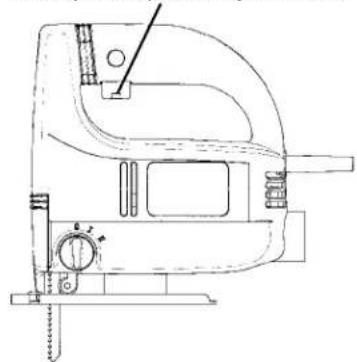

Betjeningskontakt

Start: Kontakten trykkes ned
Konstant kørsel: Kontakten fæstnes med låseknappen
Stop: Kontakten trykkes ned og løsnes.

2

- Isætning af savklingen: Skub savklingen så langt ind i klingeholderen som muligt og spænd den fast til.

Vigtigt!

Kontrollér, at savklingen sldder I rillen i løberetningen.

- Benyt altld en ubeska-diget og egnet savklin-ge.

- Lad kun stiksaven køre, när der er isat savklinge

- Smør jævligt støtteføringsrullen med et par dråber olle.

Savklingen løsnes:
Drej unbracoskruen ca. 1 omgang mod venstre.

3

Når knappen til regulering af omdrejningshastighed drejes, forhøjes hævningsfrekvensen.

Savskoen kan vippes til højre og venstre eller til en vinkel på indtil 45 grader ved at løsne begge skruer.

5

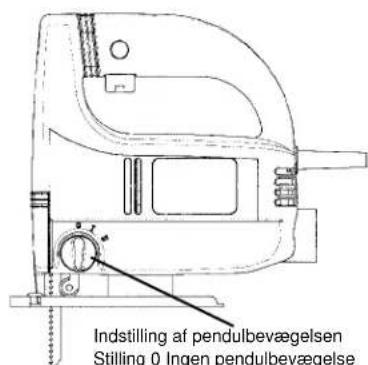

Indstilling af pendulbevægelsen
Stilling 0 Ingen pendulbevægelse Stilling 1 Let pendulbevægelse
Stilling 2 Middel pendulbevægelse

Garantiperioden regnes fra købsdatoen og er gældende i 2 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt

GARANTIEURKUNDE

Der tages forbehold för tekniske ændringer
