PS-G 500 E - Scie EINHELL - Notice d'utilisation et mode d'emploi gratuit

Marque	EINHELL
Modèle	PS-G 500 E
Type de produit	Scie sauteuse électronique
Tension nominale	230 V ~ 50 Hz
Puissance absorbée	500 W
Cycles par minute	600 - 2900 min⁻¹
Course	16 mm
Profondeur de coupe (bois)	55 mm
Profondeur de coupe (plastique)	20 mm
Profondeur de coupe (fer)	4 mm
Coupe en biais maximale	45° (gauche et droite)
Niveau de pression acoustique LPA	89 dB(A)
Niveau d'intensité acoustique LWA	96 dB(A)
Vibration (poignée)	7,9 m/s²
Double isolation	Oui
Poids	1,7 kg
Régulation électronique de vitesse	Oui, continue et présélection
Course pendulaire	3 positions (0, 1, 2)
Sabot réglable	Oui, inclinaison et recul
Raccord d'aspiration	Oui
Interrupteur avec blocage	Oui, pour service continu
Garantie	2 ans

FOIRE AUX QUESTIONS - PS-G 500 E EINHELL

Comment changer la lame de scie ?

Débranchez l'appareil. Desserrez les deux vis du coulisseau à l'aide de la clé à six pans creuse. Insérez la lame dans la rainure de guidage jusqu'à la butée, en veillant à ce que la denture soit orientée dans le sens de coupe. Serrez les vis. Vérifiez que la lame est bien maintenue avant d'utiliser la scie.

Comment régler la vitesse de coupe ?

La vitesse peut être réglée en continu en exerçant une pression plus ou moins forte sur l'interrupteur MARCHE/ARRET. Pour une présélection exacte, tournez la vis moletée sur l'interrupteur : dans le sens 'PLUS' pour augmenter la vitesse, dans le sens 'MOINS' pour la diminuer. Adaptez la vitesse au matériau pour une coupe optimale.

Quels matériaux puis-je couper avec cette scie ?

Cette scie sauteuse peut couper du bois (jusqu'à 55 mm), du plastique (jusqu'à 20 mm) et du fer (jusqu'à 4 mm). Utilisez une lame adaptée à chaque matériau pour de meilleurs résultats. Il est interdit de couper des matériaux contenant de l'amiante.

Comment régler la coupe en biais ?

Desserrez les deux vis sous le sabot de sciage. Inclinez le sabot jusqu'à l'angle désiré (max. 45° à gauche ou à droite). Des repères à 15°, 30° et 45° vous aident. Resserrez les vis après réglage. Vous pouvez aussi reculer le sabot pour scier près du bord.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes de protection, des gants et un protège-oreilles. Utilisez un masque respiratoire en cas de poussière. Ne travaillez pas en atmosphère humide. Débranchez la fiche avant tout changement de lame. Tenez les enfants à l'écart. Vérifiez l'état du câble et de l'appareil avant chaque utilisation.

Comment entretenir la scie sauteuse ?

Nettoyez régulièrement les fentes de ventilation et l'orifice d'aspiration. Graissez occasionnellement le galet de guidage avec une goutte d'huile. Remplacez les lames émoussées ou endommagées. Rangez l'appareil dans un endroit sec, hors de portée des enfants.

Comment utiliser le dispositif d'aspiration ?

Branchez un aspirateur sur le raccord d'aspiration à l'arrière de la scie. Utilisez un adaptateur si nécessaire (contactez le fabricant de l'aspirateur). Cela permet de réduire la poussière et d'améliorer la visibilité pendant la coupe.

Que faire si la scie vibre anormalement ?

Vérifiez que la lame est bien serrée et en bon état. Assurez-vous que la pièce à usiner est correctement fixée. Si les vibrations persistent, faites contrôler l'appareil par un électricien. Des vibrations excessives peuvent indiquer un problème mécanique.

Quel est le niveau sonore de cette scie ?

Le niveau de pression acoustique est de 89 dB(A) et le niveau d'intensité acoustique de 96 dB(A). Portez un protège-oreilles pour vous protéger contre les risques auditifs.

Comment bénéficier de la garantie ?

La garantie est de 2 ans à compter de la date d'achat. Elle couvre les défauts de matériel et de fabrication. Les pièces de rechange et la main-d'œuvre sont prises en charge. Conservez la preuve d'achat. Les dommages causés par une utilisation inappropriée ne sont pas couverts.

MODE D'EMPLOI PS-G 500 E EINHELL

⑤ Veuillez lire attentivement ce mode d'emploi avant de procéder au montage et à la mise en service

©Veuillez ouvrir les page 2

1 Câble secteur
2 Bouton d'arrêt
3 Interrupteur MARCHE/ARRET
4 Vis moletée pour régulation de la vitesse
5 Protection des yeux
6 Lame de sciage
7 Galet de guidage
8 Sabot de sciage réglable
9 Commutateur pour la course pendulaire
10 Aspiration des copeaux

Consignes générales de sécurité et de prévention des accidents

Vous ne pourrez travailler sûrement et sans aucun risque avec l'appareil que si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.

• Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées immédiatement par un électricien confirmé.
• Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
• Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
• Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm ^2 . Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
  ●Gardez les outils dans un endroit sûr, hors de portée des enfants.
• Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
• Ne laissez pas de clés d'outils insérées. Avant la mise en circuit, vérifiez que les clés et les outils de réglage soient enlevés de l'appareil.

• Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.

• Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.

• Il est interdit d'usiner des matériaux contenant de l'amiante! Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!
  ●Utilisez seulement des pièces de rechange originales.
• Seul un électricien confirmé est autorisé à effectuer des réparations.
• Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesuré selon ISO 3744, NFS 31-031 (84/537/CEE).
  ●Gardez votre position de sécurité. Evitez des positions anormales du corps.
• N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
• Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes aigues. Ne saisissez pas le câble de l'appareil électrique.
  ●Gardez votre lieu de travail en ordre.
• Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
• Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
• Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
  ●Utilisez seulement des lames de sciage tranchantes et non endommagées. Remplacez des lames de sciage gauchies et crevassées immédiatement.
• Ne décélérez pas la lame de sciage après la mise hors circuit en la poussant latéralement à la main!
• Veillez à une avance régulière, afin de réduire le risque d'accidents et de prolonger la durée de vie de la lame de sciage et de la scie à guichet.
  ●La valeur de vibration mesureé sur la poignée selon ISO 8662-8.

F

Mode d'emploi pour la scie à guichet électronique, type PS-G 500 E

MISE EN SERVICE

Manoeuvre impulsionnelle (Fig. 1):

Mise en circuit: Poussez l'interrupteur

MARCHE/ARRET

Mise hors circuit: Relâchez l'interrupteur

MARCHE/ARRET

Manoeuvre permanente:

Mise en circuit: Poussez l'interrupteur

MARCHE/ARRET et bloquez

l'interrupteur poussé au moyen du bouton d'arrêt.

Mise hors circuit: Poussez, ensuite relâchez

l'interrupteur MARCHE/ARRET.

Régulateur du nombre de tours

L'utilisateur peut régler le nombre de tours en continu en exerçant une pression plus ou moins forte sur l'interrupteur MARCHE/ARRET. En poussant cet interrupteur légèrement, on obtient un petit nombre de tours. En poussant cet interrupteur fortement, on obtient un haut nombre de tours. Cette fonction vous permet de choisir le nombre de cycles par minute, en fonction du travail à effectuer.

Présélection électronique du nombre des tours (Fig. 3)

En tournant la vis moletée sur l'interrupteur MARCHE/ARRET, on peut prérégler le nombre de tours désiré. Tournez la vis moletée dans la direction „PLUS“ pour augmenter le nombre de tours, et tournez la vis moletée dans la direction „MOINS“ pour le diminuer. Le nombre de cycles par minute dépend du matériau et des conditions de travail.

Les règles généralement valables pour la vitesse de coupe pendant l'usinage par enlèvement des copeaux s'appliquent dans ce cas aussi.

Remplacement d'une lame de sciage (Fig. 2)

Avant d'effectuer toute sorte de travaux sur l'appareil et avant de remplacer une lame de sciage, mettez la scie à guichet hors circuit et retirez la fiche secteur de la prise de courant.

Desserrez les deux vis au coulisseau (Fig. 2) au moyen de la clé mâle coudée pour vis à six pans creux. Glissez la lame de sciage dans la rainure de guidage, jusqu'à la butée entre la tige et l'étrier de retenue. Serrez les deux vis au moyen de la clé mâle coudée pour vis à six pans creux.

Il faut que la denture de la lame de sciage soit dirigée dans le sens de coupe. Veillez à ce que la lame soit bien serrée dans la rainure de guidage du coulisseau et du galet de roulement.

Réglage du sabot de sciage (coupes en biais et sciage à proximité des bords, Fig. 4)

Après avoir desserré les deux vis sur la face inférieure, on peut pivoter le sabot de sciage par 45° au maximum vers les deux côtés, afin de permettre des coupes en biais et des coupes diagonales. Les positions angulaires de 15°, de 30° et de 45° sont marquées par des traits. Toute position angulaire entre les marquages peut être réglée aussi.

Pour régler l'angle de coupe, desserrez les deux vis (Fig. 4), jusqu'à ce qu'il soit justement possible de déplacer le sabot de sciage. Réglez l'angle désiré et reserrez les deux vis.

Pour pouvoir scier jusqu'au bord, on peut glisser le sabot de sciage vers l'arrière. A cet effet, desserrez les deux vis sur la face inférieure (Fig. 4) et glissez le sabot de sciage vers l'arrière. Resserrez les deux vis.

Dispositif d'aspiration

La scie à guichet est munie d'un raccord d'aspirateur. On peut raccorder n'importe quel aspirateur à l'orifice d'aspiration sur l'extrémité arrière de la scie à guichet. Si vous exigez un adaptateur spécifique à cet effet, veuillez vous mettre en contact, s.v.p., avec le fabricant de votre aspirateur.

CARACTERISTIQUES TECHNIQUES

Tension nominale: 230 V ~ 50 Hz
Puissance absorbée: 500 W
Cycles par minute: 600 - 2900 min	-1
Course: 16 mm
Profondeur de coupe, bois: 55 mm
Profondeur de coupe, plastique: 20 mm
Profondeur de coupe, fer: 4 mm
Coupe en biais: max. 45° (gauche et droite)
Niveau de pression acoustique LPA: 89 dB(A)
Niveau d'intensité acoustique LWA: 96 dB(A)
Vibration aw	7,9 m/s2
Double isolation
Poids 1,7 kg

F

1

Interrupteur MARCHE/ARRET

Mise en circuit: Pousser l'interrupteur MARCHE/ARRET Service continu: Bloquer l'interrupteur MARCHE/ARRET au moyen du bouton d'arrêt Mise hors circuit: Poussez, ensuite relâchez l'interrupteur MARCHE/ARRET.

2

- Mise en place de la lame de scie: Insérer la lame de scie dans le coulisseau jusqu'en butée et bien la serrer. Attention ! Vérifiez que la lame de scie soit dans la rainure dans le sens de la marche.

• Utiliser

toujours une lame de scie parfaite et appro- priée.

- Ne mettre la scie sau- teuse en route qu'avec une lame de scie en place

- Graisser occasionnellement le galet de déplacement avec une goutte d'huile.

Desserrage de la lame de scie : Tourner la clé à six pans creuse d'environ 1 tour vers la gauche.

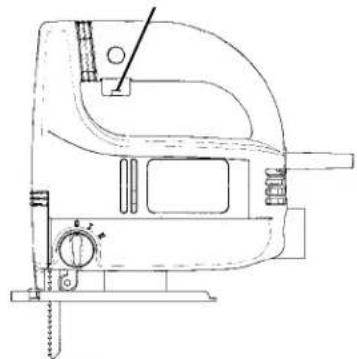

3

Pour augmenter le nombre de cycles par minute, tournez le régulateur de vitesse.

Pour régler le sabot de sciage vers la gauche ou la droite à un angle maximum de 45°, desserrez les deux vis.

5

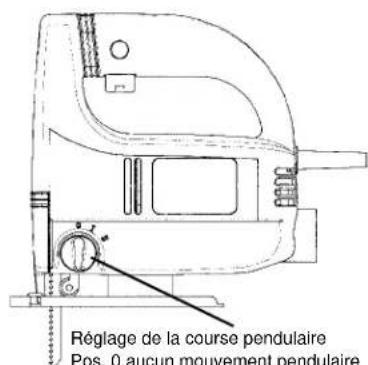

Réglage de la course pendulaire

Pos. 0 aucun mouvement pendulaire

Pos. 1 léger mouvement pendulaire

Pos. 2 moyen mouvement pendulaire

NL

Beschrijving

La période de garantie commence à partir de la date d'achat et dure 2 ans.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

E CERTIFICADO DE GARANTIA EINHELL

Sous réserve de modifications
