GEBRUIKSAANWIJZING PS-G 500 E EINHELL

NL Gelieve vóór montage en ingebruikneming de gebruiks-aanwijzing aandachtig te lezen

NLGelieve bladzijden 2 te ontvouven

1 Netkabel
2 Vergrendelknop
3 In/uitschakelaar
4 Gekartelde schroef voor toerentalregeling
5 Oogbeschermplaat
6 Zaagblad
7 Leirol
8 verstelbare zaagschoen
9 Omschakelaar voor pendelslag
10 Zaagselafzuiging

Algemene veiligheidsaanwijzingen en ongevallenpreventie

Het werken zonder gevaar en ongevallen met het gereedschap is slechts gewaarborgd als U de veiligsheidsrichtlijnen en de handleiding volledig leest en de daarin voorkomende aanwijzingen naleeft.

• Controleer vóór ieder gebruik het toestel, de aansluitkabel en de stekker. Werk enkel met een correct en intact toestel. Beschadigde onderdelen moeten onmidelijk door een elektro-vakman vernieuwd worden.
  ●Vóór iedere werkzaamheid aan de machine, vóór iedere verwisseling van gereedschap alsook bij niet-gebruik moet de netstekker uit het stopcontact getrokken worden.
  ●Teneinde een beschadiging van de netkabel te voorkomen, de netkabel altijd naar achteren van de machine wegleiden.
• Bij het werken in open lucht mogen slechts hiervoor goedgekeurde verlengkabels gebruikt worden. De gebruikte verlengkabels moeten een minimum doorsnede van 1,5 mm ^2 hebben. De stekverbindingen moeten van aardingscontacten voorzien en tegen spatwater beschermd zijn.
  ●Bewaar de gereedschappen veilig en voor kinderen onbereikbaar.
  ●Draag bij het slijpen, borstelen en snijden altijd een beschermbril, veiligheidshandschoenen en een gehoorbeschemer en bij stof veroorzakende werkzaamheden een adembeschermmasker.
  ●Laat geen gereedschapssleutels zitten. Vergewis U zich vóór het inschakelen dat de sleutels en afstelgereedschappen verwijderd zijn.

• Beveilig het te bewerken werkstuk tegen verschuiven (vastschroeven).

• Bij het bewerken (snijden en slijpen) van steen moet een stofafzuiging gebruikt worden. De stofafzuiging moet voor het afzuigen van stof afkomstig van stenen toegelaten zijn.

• Asbest-houdende materialen mogen niet bewerkt worden.

De overeenkomstige voorschriften ter voorkoming van ongevallen (VBG 119) van de ongevallen-verzekering in acht nemen.

-Gebruik enkel originele onderdelen.
●Herstellingen mogen enkel door een elektrovakman uitgevoerd worden.
●De geluidsontwikkeling aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn maatregelen ter geluidwering en ter bescherming van het gehoor noodzakelijk voor de bediener. Het geluid van dit elektro-gereedschap wordt gemeten volgens ISO 3744, NFS31-031 (84/537/EG).
●Zorg ervoor dat U bij het werken veilig staat. Vermijd abnormale lichaamshoudingen.
- Stel Uw elektro-gereedschap niet bloot aan de regen. Gebruik elektro-gereedschappen niet in een natte of vochtige omgeving en niet in de nabijheid van brandbare vloeistoffen.
●Draag het elektro-gereedschap niet aan de net-kabel. Bescherm de netkabel tegen beschadiging door olie, oplosmiddelen en scherpe kanten. Draag het elektro-gereedschap niet aan de kabel.
●Hou Uw werkplaats in orde.
●Vergewis U zich dat de schakelaar uitgeschakeld is als U de machine aan het stroomnet aansluit.
- Draag de gepaste werkkledij. Draag geen wijde kledij en geen sieraden. Draag bij lang haar een haarnet.
-Gebruik voor Uw eigen veiligheid slechts accessoires en hulpapparaten van de fabricant van het gereedschap
-Gebruik enkel scherpe en intacte zaagbladen. Zaagbladen met barstjes of verbogen zaagbladen onmiddellijk vervangen.
- Het zaagblad na het uitschakelen niet afremmen door zijdelings daartegen te duwen.
- De zaag gelijkmatig naar voren schuiven. Daardoor wordt het gevaar voor ongevallen verminderd en de levensduur van het zaagblad en de decoupeerzaag verlengd.
●Trillingswaarde gemeten aan het handvat volgens ISO 8662-8 7,9 m/s²

NL

Handleiding voor electronic-decoupeerzaag PS-G 500 E

INGEBRUIKNEMING

Momentschakeling (fig. 1)

Inschakelen : in/uitschakelaar drukken Uitschakelen : in/uitschakelaar loslaten

Continuschakeling

Inschakelen : in/uitschakelaar drukken en in gedrukte toestand met de vergrendelknop vastzetten

Uitschakelen : in/uitschakelaar drukken en loslaten

Toerentalregeling

Het toerental kan traploos geregeld worden door op de in/uitschakelaar min of meer hard te drukken. Door een lichte druk wordt een laag toerental, door een harde druk een hoog toerental bereikt. Daardoor kunt U het aantal slagen overeenkomstig het uit te voeren werk bepalen.

Elektronische toerentalvoorselectie (fig.3)

Met de gekartelde schroef aan de in/uitschakelaar kan het gewenst toerental binnen een versnelling vooraf ingesteld worden. Draait U de gekartelde schroef in PLUS-richting, wordt het toerental verhoogd. Draait U de schroef in MINUS-richting, wordt het toerental verlaagd. Het gepaste toerental is afhankelijk van het te bewerken materiaal en van de arbeidsomstandigheden.

De algemene regels voor de snijsnelheid bij verspanende bewerkingen zijn ook hier van toepassing.

Zaagblad verwisselen (fig. 2)

Vóór alle werkzaamheden en vóór het verwisselen van het zaagblad de decoupeerzaag uitschakelen en de netstekker uit het stopcontact trekken.

Draai de twee schroeven aan de stoter met behulp van de bijgevoegde inbussleutel los (fig.2). Schuif het zaagblad in de leigroef tussen de hefstang en de weerhoudbeugel tot aan de aanslag. Draai de twee schroeven met de bijgevoegde inbussleutel vast. De tanding van het zaagblad moet in snijrichting wijzen. Let erop dat het zaagblad in de leigroef van de stoter en de leirol zit.

Verstellen van de zaagschoen (versteksneden en zagen dicht aan de rand, fig. 4) Voor versteksneden en diagonalsneden kan de zaagschoen, na het losdraaien van de twee schroeven aan de onderkant, weerzijds tot 45° gedraaid worden. De hoeken zijn door markeringsstreepjes, 15°, 30° en 45° aangeduid. Een instelling tussen de gemarkeerde hoekgraden is zomaar mogelijk.

Om van snijhoek te veranderen draait U de twee schroeven (fig. 4) zo ver los dat U de zaagschoen juist nog kan verschuiven. Stel de gewenste hoek dan in en draai de twee schroeven weer vast.

Om tot aan de rand te zagen, kan de zaagschoen naar achteren verschoven worden. Draai hiervoor de twee schroeven aan de onderkant (fig. 4) los en schuif de zaagschoen naar achteren. Draai de twee schroeven weer vast.

Stofafzuiging

De decoupeerzaag is voorzien van een stofzuigeraansluiting. Iedere stofzuiger kan aan de afzuigopening op het achterste eind van de decoupeerzaag aangesloten worden. Indien U hiervoor een speciale adapter nodig hebt, gelieve contact met de fabricant van Uw stofzuiger op te nemen.

TECHNISCHE GEGEVENS

Nominale spanning : 230 V ~ 50 Hz
Opgenomen vermogen : 500 Watt
Aantal slagen : 600 -2900/min.
Slaghoogte : 16 mm
Zaagdiepte hout : 55 mm
Zaagdiepte kunststof : 20 mm
Zaagdiepte ijzer : 4 mm
Versteksnede : tot 45° (links en rechts)
Geluidsdrukniveau LPA : 89 dB (A)
Geluidsprestatieniveau LWA : 96 dB (A)
Vibration a_w	7,9 m/s ^2
Randgeaard
Gewicht 1,7 kg

NL

1

in/uitschakelaar

vergrendel-

Inschakelen : in/uitschakelaar drukken
Continubedrijf : in/uitschakelaar met vergrendelknop 9
delknop vastzetten
Uitschakelen : in/uitschakelaar drukken en loslaten

2

- Monteren van het zaagblad: Zaagblad tot de aanslag in de stoter schuiven en stevig vastschroeven.

Attentie! Controleer of het zaagblad in de groef van de looprichting zit.

- Steeds een onberispelijk en geschikt zaagblad gebruiken.

- Motor van de schrobzaag niet zonder zaagblad laten lopen.

- Looprol zo nu en dan met enkele druppels olie smeren.

blad tot stoter rig peer of de

Lossen van het zaag-
blad:
Binnenzeskantschroef
ca. 1 volledige draai

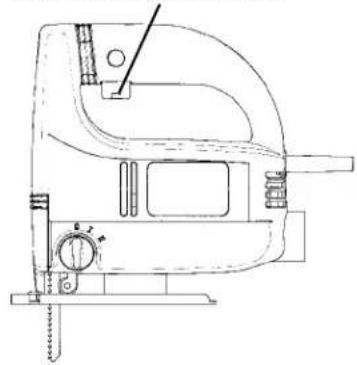

3

Door draaien van de toerentalregelaar wordt het aantal slagen verhoogd

Door losdraaien van de twee schroeven kan de zaagschoen naar links en rechts of schuin tot max. 45° versteld worden.

5

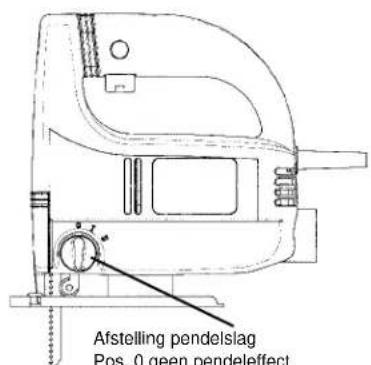

Afstelling pendelslag Pos. 0 geen pendeleffect

Afstelling pendelslag
Pos. 0 geen pendeleffect
Pos. 1 licht pendeleffect
Pos. 2 middelgroot pendeleffect

E

Descripción

De garantieduur beginnt op de koopdatum en bedraagt 2 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice
