BRUKSANVISNING 7901E Hazet

Generell informasjon / Sikkerhetsbeskrivelse

• Kontroller at montagefladen kan bære og holde apparatet, når det maksimale moment påføres.

• Opbevares tørt og støvfrit.

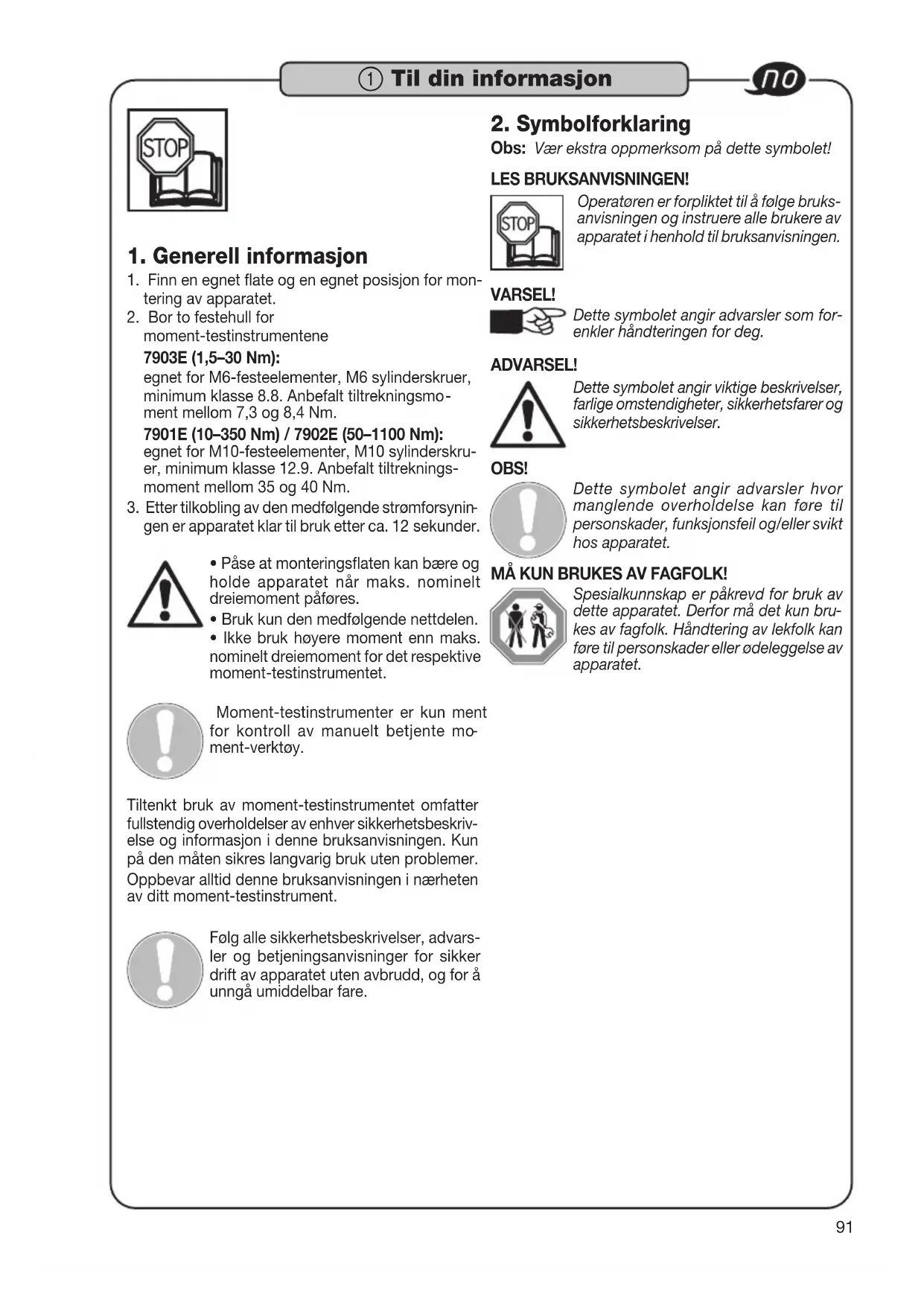

1. Generell informasjon

3. Etter tilkobling av den medfølgende strømforsynin

gen er apparatet klar til bruk etter ca. 12sekunder.

• Påse at monteringsflaten kan bære og holde apparatet når maks. nominelt dreiemoment påføres.

• Bruk kun den medfølgende nettdelen.

• Ikke bruk høyere moment enn maks. nominelt dreiemoment for det respektive moment-testinstrumentet. Moment-testinstrumenter er kun ment for kontroll av manuelt betjente mo

ment-verktøy. Tiltenkt bruk av moment-testinstrumentet omfatter fullstendig overholdelser av enhver sikkerhetsbeskriv

else og informasjon i denne bruksanvisningen. Kun på den måten sikres langvarig bruk uten problemer. Oppbevar alltid denne bruksanvisningen i nærheten av ditt moment-testinstrument. Følg alle sikkerhetsbeskrivelser, advars- ler og betjeningsanvisninger for sikker drift av apparatet uten avbrudd, og for å unngå umiddelbar fare.

Obs: Vær ekstra oppmerksom på dette symbolet! LES BRUKSANVISNINGEN! Operatøren er forpliktet til å følge bruks- anvisningen og instruere alle brukere av apparatet i henhold til bruksanvisningen. VARSEL! Dette symbolet angir advarsler som for- enkler håndteringen for deg. ADVARSEL! Dette symbolet angir viktige beskrivelser, farlige omstendigheter, sikkerhetsfarer og sikkerhetsbeskrivelser. OBS! Dette symbolet angir advarsler hvor manglende overholdelse kan føre til personskader, funksjonsfeil og/eller svikt hos apparatet. MÅ KUN BRUKES AV FAGFOLK! Spesialkunnskap er påkrevd for bruk av dette apparatet. Derfor må det kun bru

kes av fagfolk. Håndtering av lekfolk kan føre til personskader eller ødeleggelse av apparatet.

Til din informasjon92

1. Sikkerhetsbeskrivelser:

• For bruk og reparasjon av apparatet er det fremfor alt påkrevd med fagkunnskap og/eller egnet utdan

• Apparatet er utviklet og produsert i henhold til gjel

dende og anerkjente tekniske standarder, og anses som driftssikkert. Bruk av apparatet kan imidlertid være forbundet med fare, dersom det benyttes av personell uten fagutdanning, på upassende vis eller ikke i henhold til tiltenkt bruk. Enhver person som gis i oppdrag å utføre arbeider på eller med appa

ratet må derfor lese og forstå bruksanvisningen før arbeidet påbegynnes.

• Oppbevar alltid bruksanvisningen like i nærheten av apparatet. Dersom bruksanvisningen går tapt eller er ubrukelig, ta kontakt med forhandleren din eller HAZET-WERK.

• Apparatet må kun benyttes i teknisk feilfri stand. Dersom arbeidet ikke fungerer feilfritt, må det tas ut av drift og kontrolleres.

• Alle sikkerhetsbeskrivelser, advarsler og betje

ningsanvisninger på apparatet må følges og alltid holdes i godt lesbar tilstand. Påskrifter, skilt eller klistremerker og display-deksler som blir skadet må skiftes ut umiddelbart.

• I tillegg til advarsler forbundet med arbeidssikkerhet i bruksanvisningen, må også generelt gjeldende forskrifter forbundet med sikkerhet, forebygging av ulykker og miljøvern overholdes ved bruk av apparatet.

gjengelige og kontrolleres jevnlig.

bruk Driftssikkerheten ivaretas kun ved tiltenkt bruk i henhold til informasjonen i bruksanvisningen. Enhver bruk utover tiltenkt bruk og/eller annen bruk av apparatet er forbudt og anses som ikke tiltenkt bruk. Bruk og vedlikehold må alltid utføres i henhold til nasjonale eller regionale bestemmelser som gjelder lokalt. Upassende bruk, bruk med manglende overholdelse av sikkerhetsbeskrivelser eller overbelastning av moment-testinstrumentet fra HAZET kan medføre feil måleverdier og/eller svikt hos systemet, og der

lingsområder må alltid overholdes. Ethvert krav ovenfor produsenten og/eller dennes re

For din egen sikkerhet93

som skyldes apparatet Før enhver bruk må man kontrol- lere at moment-testinstrumentet fungerer fullt ut. Apparatet må ikke benyttes dersom kontrollen viser at funksjonsevnen ikke kan garanteres, eller dersom det oppdages skader. Dersom fullstendig funksjonsevne ikke foreligger og apparatet likevel benyttes, foreligger det en fare for betydelige per

• Elektroniske moment-testinstrumenter er kalibrert måleutstyr og må behandles tilsvarende varsomt. Unngå derfor mekanisk, kjemisk eller termisk på

virkning som går utover kravene til tiltenkt bruk.

• Det elektroniske moment-testinstrumentet må verken utsettes for regn, fuktighet eller væske. Ikke la noen fremmedlegemer trenge inn og dekk til ubenyttede foringer. Ekstreme klimatiske forhold som kulde, varme og luftfuktighet kan påvirke måleverdier hhv. måleresultater. Ved manglende overholdelse kan moment-testinstrumentet bli skadet eller ødelagt.

For din egen sikkerhet94

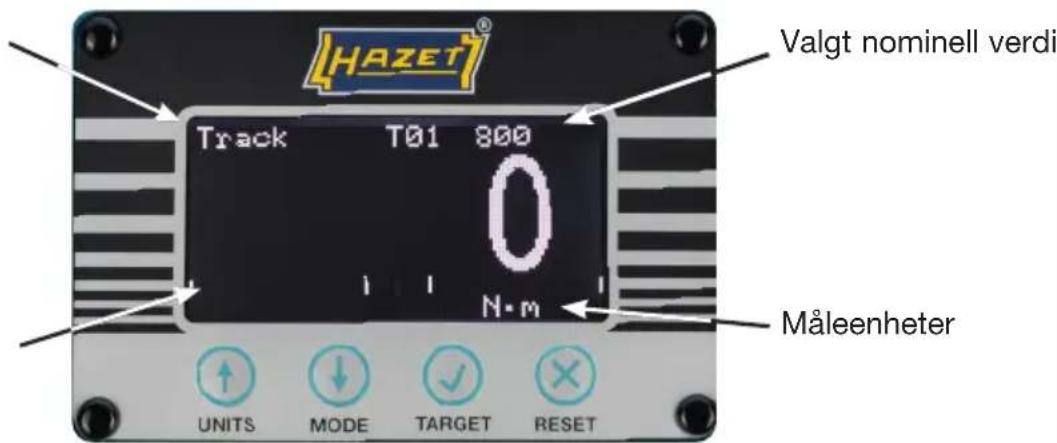

Betjeningsanvisning Måleskjerm Driftsmodus Indikatorlinje for nominell verdi Valgt nominell verdi Måleenheter Trykk kort endrer måleenhet (Nm, lbf.ft og lbf.in etc.) Trykk lenge Bruk ENHETER-MENY til å aktivere hhv. deaktivere enheter (Trykk og hold) Trykk kort endrer betjeningsmåten (Spor, Klikk og Tast)* Trykk lenge Bruk KLIKK-MENY til å endre innstillingene for klikk-modusen (Trykk og hold) Trykk kort endrer utvagt nominell verdi (T01 XXX.X, T02 XXX.X etc.) Enhetene blir automatisk omstilt nominelle verdienhe- ter. VARSEL: T-- ---- betyr at ingen nomi- nell verdi er stilt inn Trykk lenge Bruk MÅL-MENY tll å redigere nominelle verdier (Trykk og hold) Trykk kort tilbakestiller en registrert toppverdi I Spor-modus (og Klikk- modus dersom innstilt på manuell tilbakestilling) Nuller ut måleverdien I Spor-modus med en måle- verdi < 4% av maks. verdi. I Klikk- og Tast-modus med en måleverdi < 1%.

• Track = Medfølgende måle-/visningsverdi (uten datalagring) Klick = Automatisk knekkpunktgjenkjenning (First Peak) Dial = Toppverdimåling (Final Peak)95

Betjeningsanvisning Enheter Meny Nm ü lbf.ft ü dNm û lbf.in ü cNm û ft.lb û kgf m û in.lb û kgf cm û ozf.in û gf m û in.oz û Velg enheter for aktivering hhv. deaktivering Koble mellom aktivering hhv. deaktivering (üeller û) velges og trykkes for å lagre og avslutte Avbryt (avslutt uten å lagre endringene) VARSEL: Aktiverbare enheter er modellspesifikke - se Teknisk spesifikasjon. Klikk Meny Klikk Meny Sensibilitet Høy Reset Automa. Holdetid 3 s Velg menyelement (f.eks. Sensibilitet) Bekreft menyelement Endre innstilling (f.eks. høy til medium) Bekreft innstillingen velges og trykkes for å lagre og avslutte Avbryt (avslutt uten å lagre endringene) Innstillingsalternativer Sensibilitet: Høy / Medium / Lav Reset: Autom. / Manuell Holdetid: 1 s / 2 s / 3 s Enheter-Meny96

• Dersom du setter den nominelle verdi- en på "0" blir den deaktivert, dvs. den kan ikke velges på måleskjermen Hold trykket på skjermen for å vise ver- sjonsskjermen Versjonsskjermen inneholder: Utførelse P/N (delenummer) S/N (serienummer) S/W (programvare-versjonsnummer) Trykk på for å vende tilbake til måleskjermen Versjonsskjerm Utførelse P/N 43525 S/N 123456 S/W 1.1.097

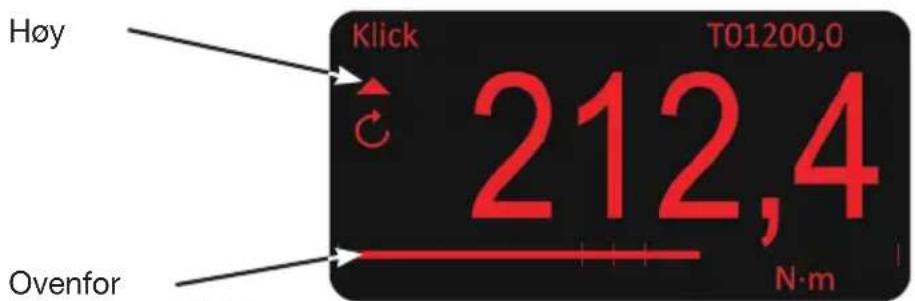

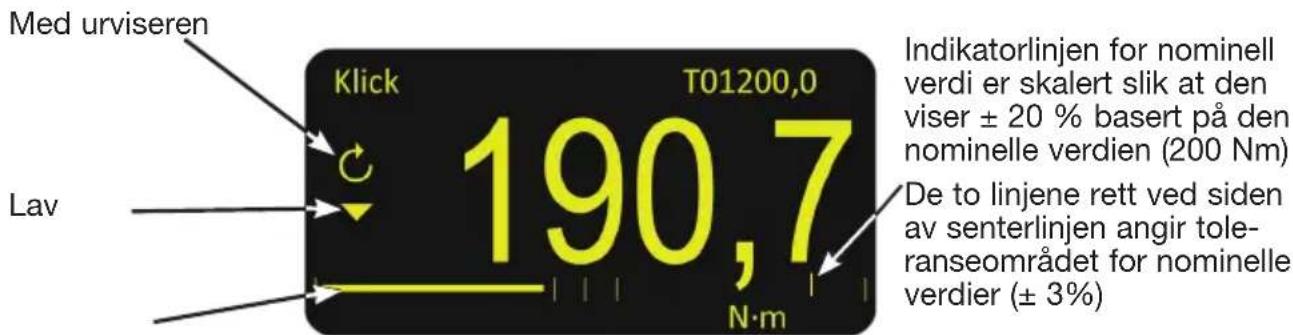

Betjeningsanvisning Aktiv av innstilling Dette er en prosentvisning av maks. nominell verdi hos apparatet, hvor Klikk- hhv. Spor- modusen begynner å registrere toppverdier. Indikator nominell verdi Dersom en målverdi velges, viser moment-testinstrumentet på tre ulike måter om det er snakk om en for lav måleverdi, en måleverdi innenfor toleranseområdet, eller en for høy måleverdi.

1. Tekstfarge: Lav = Gul; Innenfor toleranseområdet = Grønn; Høy = Rød

5. Fjern momentskrutrekkeren/momentnøkkelen og sett indikatoren (dersom påkrevd) på

null ved å trykke på RESET-knappen

Vedlikehold og pleie Vedlikehold / Kalibrering: Et elektronisk moment-testinstrument bør kontrolleres og kalibreres jevnlig. Etter langva- rig bruk anbefales en ny- eller omkalibrering på fabrikken. Elektroniske moment-testin- strumenter er måleutstyr. Måleutstyr skal kontrolleres med de intervallene som er angitt av kvalitetsledelsen med egnede måleinstrumenter, og justeres ved behov. Tidsintervallet mellom testdatoene avhenger av bruksfrekvensen. Vi anbefaler dette etter ca. 5000 akti- veringer eller senest etter ett år. HAZET har passende testfasiliteter. Moment-testinstrumentene som sendes inn til HAZET vil bli returnert med kalibreringssertifikat etter at de er blitt kontrollert og om nød- vendig justert. Moment-testfasilitetene som brukes hos HAZET overvåkes kontinuerlig og om nødvendig kalibrert og justert av den tyske kalibreringstjenesten (DKD). Det sikrer tilgjengelig, påkrevd kompetanse og kvalitet hos HAZET-verktøy. Vi mottar det elektroniske moment-testinstrumentet også for kontroll og kalibrering i HAZET-WERK via din forhandler. Her tilbyr vi deg en testutstyr-overvåkningstjeneste for ditt moment-testinstrument. Se i verktøykatalogen til HAZET eller på internett under: www.hazet.de Reparasjon: La kun fagfolk utføre alle service- eller reparasjonsarbeider. Ta her kontakt med HAZET-Service. Det må kun benyttes originale reservedeler. Feilaktige eller defekte reservedeler kan føre til skader, funksjonsfeil eller totalsvikt på enheten. Ved bruk av reservedeler som ikke er godkjent blir alle garanti-, service-, skadeerstat- nings- og ansvarskrav mot produsenten eller dennes agenter, forhandlere og represen- tanter ugyldige. Alle innvendige mekaniske og elektroniske funksjonselementer er vedlikeholdsfrie. Du må ikke fjerne frontdekslet. Det må ikke utføres noen reparasjoner eller jus- terende innstillinger på innsiden. Rengjøring / Lagring: Moment-testinstrumentet må rengjøres og lagres under følgende vilkår:

• Rengjør moment-testinstrumentet kun med en tørr klut.

• Det må ikke utsettes for noen væsker og/eller agressive substanser.

• Sikre mot å falle ned.

• Lagre tørt og støvfritt.

• Må ikke holdes utendørs.

• Oppbevares utilgjengelig for uvedkommende.

• Lagertemperatur - 20°C til + 70°C.

• Relativ luftfuktighet maks. 85% ved 30°C102 Deponering: For deponering rengjøres det elektroniske moment-testinstrumentet under overholdelse av lokalt gjeldende arbeids- og miljøvernforskrifter. Utfør bestanddelene for gjenbruk. Elektroniske komponenter må deponeres i henhold til de rettslige bestemmelsene og miljøforskriftene, samt gjeldende avfallsvilkår, f.eks. hos innsamlings- hhv. gjenvinningsstasjoner. Kast metalliske materialrester. Ved HAZET leg- ger vi vekt på miljøvern. Redusert miljøbelastning og ivaretakelse av miljøet står sentralt ved vår aktivitet! Hotline / Kontakt: Dette produktet ble utviklet og kontrollert i henhold til høye kvalitetskrav. Dersom du har spørsmål, kommentarer, tips til forbedringer eller endringsønsker, er vi takknemlige på vegne av alle HAZET-kunder og står gjerne til din disposisjon. Kontakt nasjonalt (Tyskland): Telefon: [phone] / 792 - 355 Telefaks: +49 (0) 2191 / 792 - 523 E-post: [e-mail] Kontakt internasjonalt: Telefon: [phone] / 792 - 0 E-post: [e-mail] HAZET-WERK Hermann Zerver GmbH & Co. KG ; Güldenwerther Bahnhofstraße 25 - 29 · 42857 Remscheid · TYSKLAND } 10 04 61 · 42804 Remscheid · TYSKLAND · [ +49 (0) 21 91 / 7 92-0 \ +49 (0) 21 91 / 7 92-375 · ^ hazet.de · ] [e-mail]

Vedlikehold og pleie103
