BRUGSANVISNING 7901E Hazet

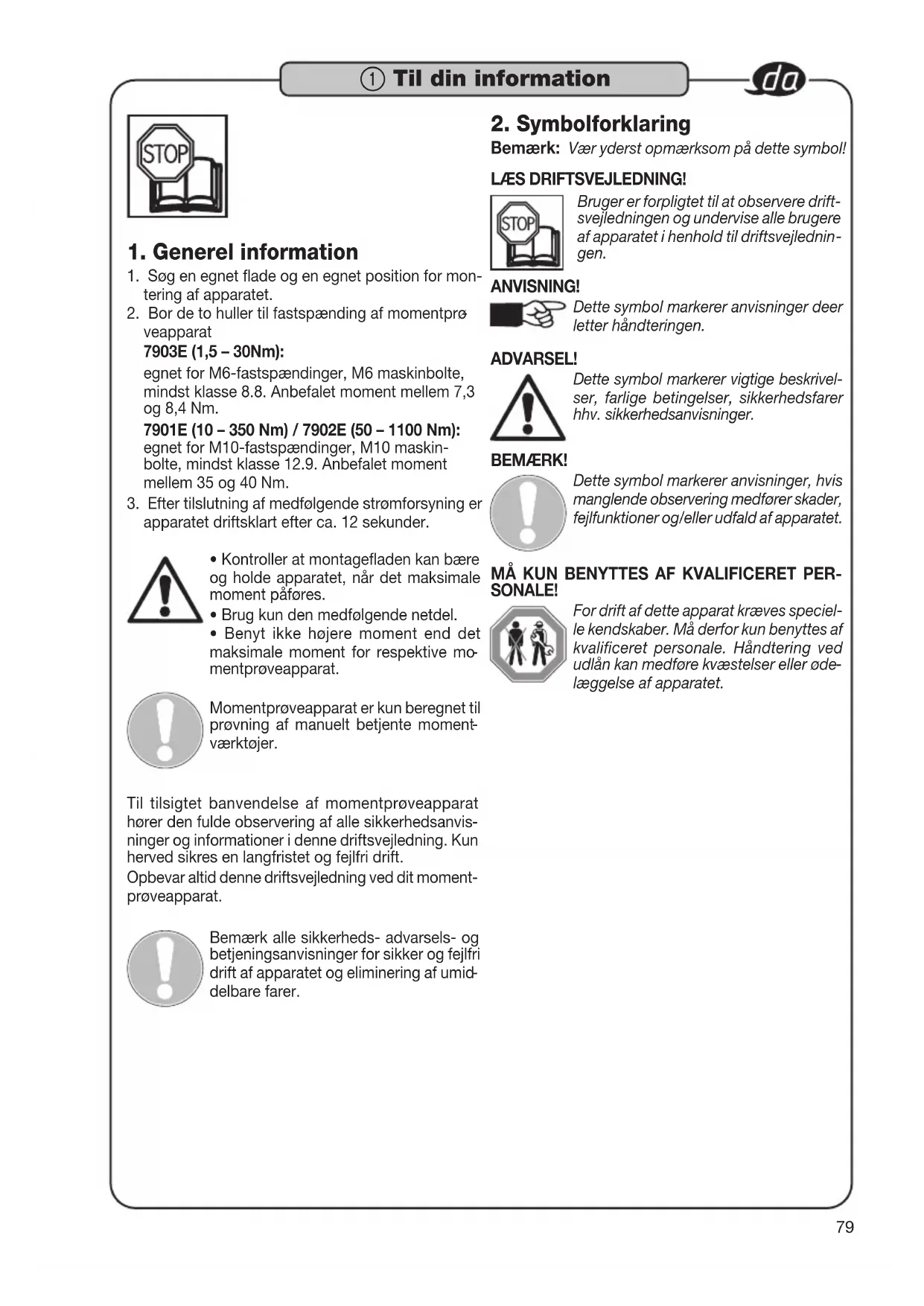

Generel information / Sikkerhedsanvisninger

1. Søg en egnet flade og en egnet position for mon-

tering af apparatet.

2. Bor de to huller til fastspænding af momentprø

3. Efter tilslutning af medfølgende strømforsyning er

apparatet driftsklart efter ca. 12 sekunder.

• Kontroller at montagefladen kan bære og holde apparatet, når det maksimale moment påføres.

• Brug kun den medfølgende netdel.

• Benyt ikke højere moment end det maksimale moment for respektive mo

mentprøveapparat. Momentprøveapparat er kun beregnet til prøvning af manuelt betjente moment

værktøjer. Til tilsigtet banvendelse af momentprøveapparat hører den fulde observering af alle sikkerhedsanvis

ninger og informationer i denne driftsvejledning. Kun herved sikres en langfristet og fejlfri drift. Opbevar altid denne driftsvejledning ved dit moment

prøveapparat. Bemærk alle sikkerheds- advarsels- og betjeningsanvisninger for sikker og fejlfri drift af apparatet og eliminering af umid

Bemærk: Vær yderst opmærksom på dette symbol! LÆS DRIFTSVEJLEDNING! Bruger er forpligtet til at observere drift- svejledningen og undervise alle brugere af apparatet i henhold til driftsvejlednin

gen. ANVISNING! Dette symbol markerer anvisninger deer letter håndteringen. ADVARSEL! Dette symbol markerer vigtige beskrivel- ser, farlige betingelser, sikkerhedsfarer hhv. sikkerhedsanvisninger. BEMÆRK! Dette symbol markerer anvisninger, hvis manglende observering medfører skader, fejlfunktioner og/eller udfald af apparatet.

MÅ KUN BENYTTES AF KVALIFICERET PER-

SONALE! For drift af dette apparat kræves speciel- le kendskaber. Må derfor kun benyttes af kvalificeret personale. Håndtering ved udlån kan medføre kvæstelser eller øde

læggelse af apparatet.

1. Sikkerhedsanvisninger:

• For brug og reparation af apparatet kræves særlig faglig viden og / eller egnet uddannelse.

• Apparatet er på tidspunktet for udvikling og pro

duktion konstrueret efter gældende anerkendte tekniske regler og anses som driftssikkert. Der kan alligevel opstå farer ved apparatet, hvis det benyttes ukorrekt eller ikke-tilsigtet af ikke-kva

lificeret personale. Enhver person, der arbejder med apparatet, skal have læst og forstået denne driftsvejledning inden arbejdets start.

• Opbevar altid denne driftsvejledning i umiddelbar nærhed af apparatet. Hvis driftsvejledningen mistes eller bliver ubrugelig, kontaktes forhandleren eller HAZET - WERK.

• Betjen kun apparatet, når det er i teknisk perfekt stand. Hvis apparatet ikke fungerer perfekt, skal det tages ud af drift og kontrolleres.

• Alle sikkerheds-, advarsels- og betjeningsanvisnin

ger på apparatet skal altid observeres og holdes i god, læsbar stand. Skadet tekst, skilte eller mær

kater, samt displayafdækning skal straks udskiftes.

• Ud over anvisninger for arbejdssikkerhed i driftsvej

ledningen skal de for brugen af apparatet gældende generelle forskrifter for sikkerhed og beskyttelse af miljøet observeres og overholdes.

• Sikkerhedsanordninger skal altid være frit tilgæn

gelige og kontrolleres regelmæssigt.

anvendelse Driftssikkerhed er kun sikret ved tilsigtet anvendelse i henhold til angivelserne i driftsvejledningen. Enhver ud over den tilsigtede anvendelse rækkende og / eller afvigende anvendelse er forbudt og anses som ikke tilsigtet. Brug og vedligeholdelse skal altid udføres i henhold til lokale og nationale bestemmelser. Ukorrekt brug, brug uden observering af sikkerheds

anvisninger eller overbelastning af HAZET moment- prøveapparat kan medføre falske måleværdier og / eller udfald af systemet og herved dødsfald, alvorlig kvæstelse, sundheds- eller tingskader. Udfør ikke ændringer på apparatet. Af sikkerheds

mæssige årsager er forandringer af enhver art samt på- eller ombygninger på momentprøveapparat for

budt. Beskyttelsesanordninger og / eller dele af huset må ikke fjernes. Benyt ikke apparatet med manglende afskærmning og eller sikkerhedsanordninger og kun i perfekt stand. Det maksimalt tilladte moment må ikke overskrides. Angivne grænseværdier, indstillingsværdier og ind

stillingsomfang skal ubetinget observeres. Krav af enhver type mod producent og / eller dennes befuldmægtigede ved skader der er opstået ved ikke tilsigtet anvendelse af apparatet er udelukket. Udførelse af ændringer på apparatet og / eller ikke tilsigtet anvendelse medfører omgående bortfald af hæftelse. For alle skader ved ikke tilsigtet anvendelse, hæfter alene brugeren.

der opstår ved brugen Inden hver brug skal momentprø- veapparatet kontrolleres for fuld funktionalitet. Er funktionsevnen i følge denne prøvning ikke sikret eller hvis der noteres skader, må apparatet ikke benyttes. Er den fulde funktionsevne ikke sikret og apparatet benyttes alligevel, er der fare for betyde

lige kvæstelser, sundheds- og tingskader.

ger, der rækker ud over den tilsigtede anvendelse.

• Det elektroniske momentprøveapparat må ikke udsættes for hverken regn, fugt eller væsker. Lad ikke fremmedlegemer trænge ind og tildæk altid ikke-benyttede bøsninger. Ekstreme klimatiske betingelser som kulde, varme og luftfugtighed kan påvirke måleværdierne hhv. måleresultater. Ved manglende observering kan momentprøveappa

ratet skades eller ødelægges.

fert og sørg for sikring mod fald. Undgå stødartige, mekaniske påvirkninger, som hårde stød eller fald. Ved manglende observering kan de elektroniske komponenter i apparatet blive skadet.

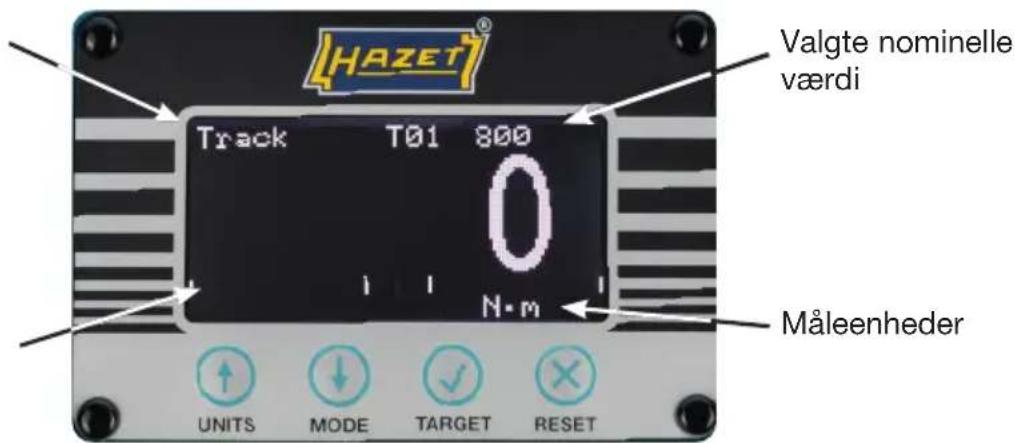

Betjeningsvejledning Måleskærm Driftsmodus Linje for nominel værdi Valgte nominelle værdi Måleenheder Tryk kortvarigt ændrer måleenheder (Nm, lbf.ft og bf.in m.m.) Langt tryk For aktivering hhv. deak- tivering benyttes menuen ENHEDER (Tryk og hold) Tryk kortvarigt ændrer driftsform (Track, Klik og Dial)* Langt tryk For at ændre indstillinger for Klikfunktion, benyttes menuen KLIK. (Tryk og hold) Tryk kortvarigt ændrer den valgte nominel- le værdi (T01 XXX.X, T02 XXX.X m.m.) Enheder ændres automatisk til nominelle værdienheder. ANVISNING! T-- ---- betyder at der ikke er indstillet en nominel værdi Langt tryk For redigering af nominelle værdier benyttes menuen MÅL (Tryk og hold) Tryk kortvarigt nulstiller den registrerede spidsværdi I Track funktion (og Klik funktion, når der nulstilles manuelt) Nulstiller måleværdien I Track funktion med en måle- værdi < 4 % af maks. værdi. I Klik og Dial funktion med en måleværdi < 1 % af maks. værdi.

Betjeningsvejledning Enheder menu Nm ü lbf.ft ü dNm û lbf.in ü cNm û ft.lb û kgf m û in.lb û kgf cm û ozf.in û gf m û in.oz û Enheder vælges for aktive- ring hhv. deaktivering Skift aktivering hhv. deakti- vering (üeller û) vælg og tryk for lagring og afslut- ning Annuller (afslut uden lag- ring af ændringer) ANVISNING! De aktiverbare enheder er modelspecifikke - se teknisk specifikation. Klik Menu Klik Menu Følsomhed Høj Reset Aut. Holdetid 3 s Vælg menupunkt (f.eks, følsomhed) Bekræft menupunkt Foretag ændring af indstilling(f.eks, høj til middel) Bekræft indstilling vælg og tryk for lagring og afslutning Annuller (afslut uden lag- ring af ændringer) Indstillingsoptioner Følsomhed Høj / Middel / Lav Reset: Autom. / Manuel Holdetid: 1 s / 2 s / 3 s Enheder menu84

Betjeningsvejledning Mål Menu Mål Menu # 01 Enhed Nm Værdi 200,0 ±% 03 Vælg menupunkt (f.eks, enheder) Bekræft menupunkt Foretag ændring af ind- stilling(f.eks, Nm til lbf ft) Bekræft indstilling vælg og tryk for lagring og afslutning Annuller (afslut uden lag- ring af ændringer) Indstillingsoptioner # (Nominel værdi-Nr.): 01 – 15 Enheder: Nm / lbf.ft / m.m. Værdi: 0 eller 2 - 100 % Kapacitet (f.eks. 7.0 - 350.0) ± % (Tolerance): 1 – 15 % ANVISNING!

• Ved ændring af den nominelle værdi kan knappen holdes nedtrykket for accelereret ændring

• Ved ændring af enhed ændres den nominelle værdi tilsvarende

• Ved nulstilling af nominel værdi deakti- veres den, dvs. måleskærmen kan ikke længere vælges. Hold på måleskærmen nedtrykket for visning af versionsskærmen. Versionsskærmen indeholder: Udførelse P/N (Delnummer) S/N (Serienummer) S/W (Software-Versionsnummer) Tryk for at vende tilbage til måleskær- men Versionsskærm Udførelse P/N 43525 S/N 123456 S/W 1.1.085

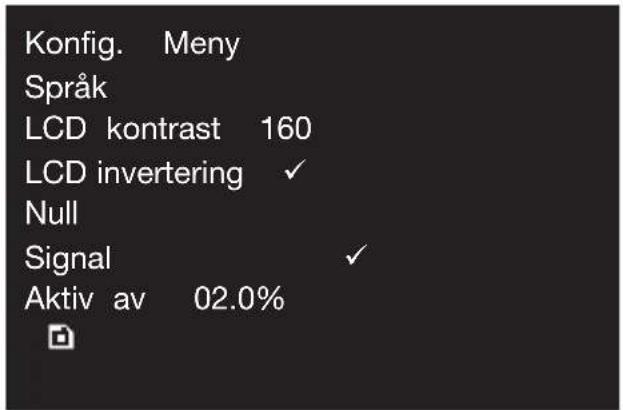

Betjeningsvejledning Konfigurationsmenu Konfig. Menu Sprog da LCD Kontrast 160 LCD omvendt ü Nul Signal ü Aktiv fra 02,0 % Vælg menupunkt (f.eks, sprog) Bekræft menupunkt Foretag ændring af ind- stilling (f.eks. en til fr) Bekræft indstilling vælg og tryk for lagring og afslutning Annuller (afslut uden lag- ring af ændringer) Indstillingsoptioner Sprog: en / fr / de / it / da / es / fi / sv / no / pt LCD Kontrast: 1 - 255 (Standard 160) LCD omvendt: Inverteret (ü) eller ikke inverteret (û) Nul: Tilbagestilling af lagrede nulværdi, se nedenfor. Signal: Aktivering (ü) eller deaktivering (û) Aktiv fra: 2,0 til 40,0 % (Standard 2,0 %) Hold på måleskærmen nedtrykket for visning af versionsskærmen. Tryk for at åbne konfigurationsmenuen Nulstilling Nulstilling bør kun udføres når nulstilling ikke er aktiveret for Track funktion i momentprø- veapparat. I dette tilfælde kan momentsensor blive overbelastet. Er måleværdien ustabil skal momentprøveapparatet repareres. Det anbefales, at moment- prøveapparat kalibreres igen hurtigst muligt efter nulstilling. Vær opmærksom på, at intet moment er påført apparatet og fjern alle værktøjer fra ind- gangsdrevet ved nulstilling.86

Betjeningsvejledning Aktiv fra indstilling Dette er en proventuel angivelse af maks. nominel værdi for apparatet, hvor Klik- hhv. Dial funkton begynder at registrere spidsværdier. Visning af nominel værdi Når en målværdi er valgt, viser momentprøveapparatet på tre forskellige måder, om det er en for lav måleværdi, en måleværdi indenfor tolerancerne, eller en for høj måleværdi.

3. Linje for nominel værdi

Eksempel Nominel værdi 1 (T01) indstillet på 200,0 Nm ± 3 % (194,0 - 206,0 Nm); Funktion indstillet på Klik Første måling: 190,7 Nm (Værdi for lav) Under tolerance Linjen for nominel værdi er skaleret, så ± 20 % er baseret på nominel værdi (200 Nm) er vist De to linjer, direkte ved siden af midterlinjen, viser toleranceomfanget for nominel værdi (± 3%) Lav Med uret Anden måling: 202,1 Nm (Værdi indenfor tolerance) Inden for tolerance Inden for tolerance Over tolerance Høj Tredje måling: 212,4 Nm (Værdi for høj)87

Betjeningsvejledning Brug af apparatet

2. Vælg nominel værdi

4. Angiv en moment - skruetrækker / moment - nøgle i hhv. på indgangsdrev og arbejd i

den ønskede retning.

5. Fjern moment - skruetrækker / moment - nøgle og nulstil visning (efter behov) ved tryk

6. Angiv en moment - skruetrækker / moment - nøgle i hhv. på indgangsdrev og arbejd i

den ønskede retning. USB-Port USB-porten leverer strømforsyning til momentprøveapparatet. Det medfølgende USB- kabel kan også bruges til overførsel af momentmåleværdier til en PC / Laptop. Forbind momentprøveapparat med PC / Laptop og en virtuel Com-port vises i manager. Denne Com-port skal vælges og konfigureres for brug med programmet for visning af momentmåleværdier. Momentmåleværdier sendes til PC / Laptop når RESET trykkes i en vilkårlig funktion og en spidsværdi nulstilles (enten manuelt eller via RESET tast i Dial- eller Klik funktion eller ved automatisk nulstilling i Klik funktion). ANVISNING: Systemforudsætning: For forbidnelse af momentprøveapparat med en PC / Laptop og software HAZET Torque-Testing, kræves operativsystemet Windows 10 (ff.).88

Tekniske Data TEKNISKE DATA Display: 128 x 64 Pixel RGB baggrundsbelyst LCD Display opfriskningsrate: 5 måleværdier i sekundet (5 Hz) Opløsning: 4 punkter Nulafbrydelse: Ingen Nøjagtighed: Se kalibreringscertifikat (nom. ±1 % af måleværdi) Måleenheder: Tilgænelige enheder afhængig af respektive momentprøveapparat Nm dNm cNm kgf·m kgf·cm gf·m lbf.ft lbf.in ft.lb in.lb ozf.in in.oz 1,5 - 30 Nm ü ü ü ü ü ü ü ü ü ü ü ü

ü ü ü ü ü ü Holdetid Auto-nulstilling: 1, 2 eller 3 sekunder (indstillelig) AC-adapter: 90 til 264 Volt AC ved 47 - 63 Hz indgang (Verden) Inklusive udskifteligt netstik Energieffektivitetstrin VI 5V, 1.000 mA DC USB A udgangsbøsning Strømforbrug: 0,5 W – maksimalt Driftstemperaturomfang: 0°C til +50°C Opbevaringstemperatur: -20°C til +70°C Maks luftfugtighed: 85% relativ fugtighed ved 30°C Omgivelser IP 40, for lukket rum i en let belastet industriel atmosfære Maks. drejepåvirkning under drift: 120 % af nominelle drejepåvirkning Materialer/udførelse hus: Pulverlakeret aluminiumshus Måleaksel af rustfrit stål Elektromagnetisk kompatibilitet: Udviklet i henhold til EN 61326-1. Lavspændingsdirektiv: Udviklet i henhold til EN 61010-1. TRANSIENTE OVERSPÆNDINGER op til

OVERSPÆNDINGSKATEGORI II

ANVISNING: Der tages forbehold for tekniske ændringer89

Vedligeholdelse og pleje Vedligeholdelse / Kalibrering: Et elektronisk momentprøveapparat skal kontrolleres og kalibreres regelmæssigt. Efter længere tids brug anbefales en ny- hhv. omkalibrering på fabrikken. Elektroniske momentprøveapparater er måleapparater. Måleapparater skal i de i kvalitetsstyring fast- lagte tidsafstande kontrolleres med de hertil egnede måleapparater og justeres efter behov. Frekvensen af prøvninger er afhængig af hyppigheden i anvendelsen. Vi anbefaler derfor efter ca. 5000 aktiveringer eller senest efter et år. HAZET råder over de respektive indretninger til prøvning. De indsendte HAZET moment- prøveapparater modtages efter kontrol og eventuel nødvendig justering med et kalibre- ringscertifikat. De ved HAZET indsendte momentprøveapparater overvåges løbende af den tyske kalibreringstjeneste (DKD) og kalibreres hhv. justeres efter behov. Dette sikrer den forhåndenværende nødvendige kompetence og kvaliteten af HAZET værktøjer. Vi modtager også det elektroniske momentprøveapparat via din forhandler for kontrol og kalibrering på HAZET - WERK. He tilbyder vi vores prøvningsmiddel-overvågningsservice for dit momentprøveapparat. Se i HAZET værktøjshåndbog eller på internet under www.hazet.de Reparation Lad altid alle service- eller reparationsarbejder udføre af kompetent personale. Kontakt venligst HAZET Service. Der må kun benyttes originale reservedele. Forkerte eller fejlagtige reservedele kan med- føre skader, fejlfunktioner eller totalt udfald af apparatet. Ved brug af ikke godkendte reservedele bortfalder alle garanti-, service-, erstatnings- og hæftelseskrav mod producenten eller dennes partnere, forhandlere og repræsentanter. Alle interne mekaniske og elektroniske funktionselementer er vedligeholdelsesfri. Fjern ikke den frontale afskærmning. Der kan ikke udføres reparationer eller justeringer i apparatets indre.

• Momentprøveapparatet må kun rengøres med en tør klud.

• Det må ikke udsættes for væsker og / eller aggressive substanser.

• Det skal sikres mod fald.

• Opbevares tørt og støvfrit.

• Må ikke opbevares udendørs.

• Opbevares utilgængeligt for andre.

• Opbevaringstemperatur - 20°C til + 70°C.

• Relativ luftfugtighed, maks. 85 % ved 30°C90 Bortskaffelse: For bortskafelse rengøres det elektroniske momentprøveapparat under observering af lokale arbejds- og miljøforskrifter. Tilfør komponenterne til genindvinding. Bortskaf elektroniske komponenter i henhold til gældende bestemmelser og miljøforskrifter, samt gældende affaldsbestemmelser ved indsamlingssteder. Skrotning af metalliske materialerester. HAZET tager miljøsikring meget alvorligt. En reduktion af miljøpåvirkningen og bevaring af miljøet er centralt i vores aktiviteter! Hotline / Kontakt Dette produkt er udviklet og prøvet efter høje kvalitetskrav. Hvis du har spørgsmål, for- slag til forbedringer eller ønsker til ændringer, er vi altid taknemmelige for dette og er altid til rådighed. Kontakt national (Tyskland): Telefon: [phone] / 792 - 355 Telefax: +49 (0) 2191 / 792 - 523 E- mail: [e-mail] Kontakt international: Telefon: [phone] / 792 - 0 E- mail: [e-mail] HAZET-WERK Hermann Zerver GmbH & Co. KG ; Güldenwerther Bahnhofstraße 25 - 29 · 42857 Remscheid · TYSKLAND } 10 04 61 · 42804 Remscheid · TYSKLAND · [ +49 (0) 21 91 / 7 92-0 \ +49 (0) 21 91 / 7 92-375 · ^ hazet.de · ] [e-mail]

Vedligeholdelse og pleje91
