BRUKSANVISNING SP 9.500 Dirt Kärcher

2. Sæt netstikket i stikkontakten.

3. Sæt netstikket i stikkontakten.

1. Løft og bær maskinen i bæregrebet.

luften eller pumpeluften ut via den automatiske ven- tilasjonsanordningen. I tillegg til luft kan det også sive ut væske. Hvis pumpen har problemer med å suge når væs- kenivået er lavt, trekk ut støpselet og sett det inn igjen gjentatte ganger for å hjelpe sugeprosessen. Figur E Automatisk drift

1. Ved behov må du folde ut føttene, se kapitlet Igang-

setting (SP 9.000 Flat). Merknad Utfoldingen av føttene er ikke absolutt nødvendig, men resultatet er en høyere transportkapasitet.

2. Sett strømstøpselet i en stikkontakt.

Merknad Ved automatisk drift styrer flottørbryteren pumpingen automatisk. Pumpen kobles inn så snart det stigende væskenivået gjør at flottørbryteren når innkoblingshøyden.Norsk 45 Pumpen kobles ut så snart det synkende væskenivået gjør at flottørbryteren når utkoblingshøyde. Sørg for at flottørbryteren kan bevege seg fritt. Figur F

• Koblingshøydene varierer avhengig av flottørbry- terens posisjon. Manuell drift Merknad I manuell drift er pumpen koblet inn hele tiden. For at pumpen skal suge av seg selv i manuell drift, må væs- kenivået være 60 mm (SP 9.500 Dirt og SP 11.000 Dirt) eller 7 mm (SP 9.000 Flat). Merknad Pumpen kan pumpe opp til et restvæskenivå på 25 mm (SP 9.500 Dirt og SP 11.000 Dirt) eller 1 mm (SP 9.000 Flat). De oppgitte restvæskenivåene oppnås bare ved manu- ell drift. Sørg for at flottørbryteren kan bevege seg fritt.

1. Fold inn føttene, se kapitlet Igangsetting (SP 9.000

Flat). Merknad Når føttene foldes inn, blir avsuging av væske til 1 mm restvæskenivå mulig i manuell drift.

2. Fest flottørbryteren i låsen vendt oppover.

Figur G OBS Fare for skade ved tørrkjøring! Tørrkjøring fører til økt slitasje på pumpen. Ikke la pumpen gå uten tilsyn i manuell drift. Ved tørrkjøring må du trekke ut støpslet fra stikkontak- ten omgående.

1. Trekk støpselet ut av stikkontakten.

Apparatet stopper. OBS Fare for skader! Fare for skader på grunn av tørket smuss eller tilset- ningsstoffer. Spyl og rengjør apparatet rett etter hver bruk.

2. Hvis det transporteres tilsmusset væske eller væske

med tilsetningsstoffer, må apparatet spyles og ren- gjøres rett etter at driften er avsluttet, se kapitlet Spyling og rengjøring.

3. Tøm apparatet og tilbehøret og la dem tørke.

Stell og vedlikehold FARE Fare for elektrisk støt og personskader! Apparatet inneholder elektriske og mekaniske kompo- nenter. Rengjøring og brukervedlikehold skal ikke utføres av barn. Spyling og rengjøring OBS Fare for skader! Fare for skader på grunn av tørket smuss eller tilset- ningsstoffer. Spyl og rengjør apparatet rett etter hver bruk. 1 Dersom det ble transportert tilsmusset væske eller væske med tilsetningsstoffer, må apparatet spyles etterpå: Bruk apparatet til å transportere rent fersk- vann uten tilsetningsstoffer til alt smuss eller alle til- setningsstoffer er spylt ut av apparatet. FARE Fare for elektrisk støt og personskader! Apparatet inneholder elektriske og mekaniske kompo- nenter. Koble alltid apparatet fra strømforsyningen før monte- ring, demontering eller rengjøring. 2 Trekk støpselet ut av stikkontakten. 3 Trykk på tasten for Quick-Connect og trekk av tilkob- lingsstussene. Figur C 4 Fjern ev. rester fra slangen og Quick-Connect. 5 Rengjør utsiden av apparatet med en myk, ren klut og rent ferskvann. 6 Tøm apparatet og tilbehøret og la dem tørke. Vedlikehold Apparatet er vedlikeholdsfritt. Transport Transport for hånd 몇 FORSIKTIG Fare for personskader på ved snubling! Det er alltid fare for å snuble i løse kabler og slanger. Vær oppmerksom på kabler og slanger når du flytter en- heten.

1. Løft og bær apparatet ved hjelp av bærehåndtaket.

Transport i kjøretøy 몇 ADVARSEL Fare for personskader eller materielle skader! Ta hensyn til apparatets vekt under transport. Oppbevar eller sikre apparatet i samsvar med gjelden- de retningslinjer slik at det ikke sklir eller kastes rundt under transport.

2. Ved transport i kjøretøyer må apparatet sikres mot å

skli og velte iht. gjeldende bestemmelser. Lagring OBS Fare for skade på grunn av frost! Apparater som ikke er helt tømt, kan bli ødelagt av frost. Tøm enheten og tilbehør helt før du lagrer dem. Beskytt apparatet mot frost. Oppbevar enheten frostfritt og ikke utendørs. 몇 FORSIKTIG Ved ignorering av vekten Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved lagring.

1. Tøm pumpen og tilbehøret fullstendig.

2. La pumpen og tilbehøret tørke.

3. Oppbevar pumpen på et frostfritt sted.

Utbedring av feil Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved Min / Max SP 9.000 Flat SP 9.500 Dirt SP 11.000 Dirt Innkoblings- høyde cm* 36 / 44 43 / 50 43 / 50 Utkoblings- høyde cm* 15 / 24 18 / 30 18 / 3046 Norsk driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice. Tekniske data Med forbehold om tekniske endringer. Feil Årsak Utbedring Pumpe går, men den transporterer ikke Det er luft i pumpen. 1. Kontroller om igangsettingen er korrekt (se kapittel Igangsetting og Bruk). Smusspartikler blokkerer sugeområdet. 1. Trekk støpselet ut av stikkontakten.

2. Rengjør sugeområdet.

se kapitlet Manuell drift. Pumpen starter ikke eller stopper under drift Strømforsyningen er avbrutt. 1. Kontroller sikringer og elektriske forbindel- ser. Bimetallbryteren har slått av pumpen på grunn av overoppheting.

1. Trekk støpselet ut av stikkontakten.

2. La pumpen avkjøles.

3. Rengjør sugeområdet.

4. Forhindre tørrkjøring av pumpen.

Smusspartikler har satt seg fast i innsu- gingsområdet.

1. Trekk støpselet ut av stikkontakten.

2. Rengjør sugeområdet.

Flottørbryteren kobler ut pumpen. 1. Automatisk drift: Kontroller flottørbryterens posisjon og bevegelighet, og korriger ved behov, se kapitlet Automatisk drift.

2. Manuell drift: Plasser flottørbryteren riktig,

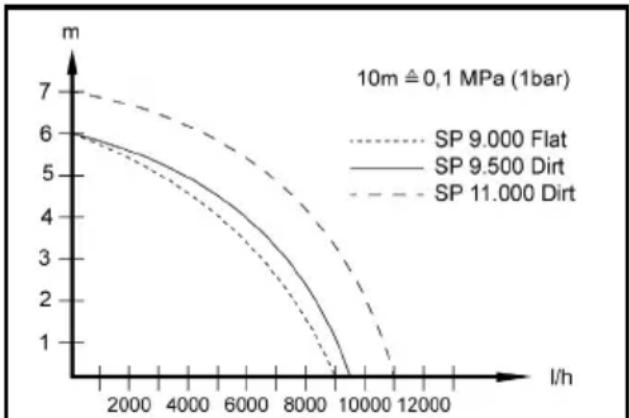

se kapitlet Manuell drift. Transportkapasiteten synker eller er for lav Inntaksområdet er tilstoppet. 1. Trekk støpselet ut av kontakten og rengjør sugeområdet. Tilførselskapasiteten til pumpen avhen- ger av tilførselshodet og den tilkoblede periferien.

1. Ta hensyn til maks. transporthøyde, se ka-

Slangen på trykksiden har en knekk. 1. Fjern knekkpunktene i slangen Quick-Connect kan ikke åpnes Plug-in-systemet Quick-Connect er blok- kert av smuss.

1. Ta av og rengjør klipset.
