BRUKSANVISNING ACD14PROEUR Amprobe

Mätning av AC-ström 8

Mätning av temperatur.... 11

Mätning av temperatur

⚠️⚠ Varning

Alle Amprobe-verktøy som returneres for reparasjon eller kalibrering, enten dekket under garanti eller ikke, skal ha følgende vedlagt:ditt navn, bedriftens navn, adresse, telefonnummer og kjøpsbevis. Du bør også vedlegge en kort beskrivelse av problemet eller tjenesten som er ønsket og inkludere prøveledningene med måleren. Utgifter for reparasjon eller utskifting utenfor garanti skal betales via sjekk, postanvisning, kredittkort med utløpsdato, eller en kjøpsordre utstedt til Amprobe.

Reparasjon og utskifting under garanti – Alle land

Les garantierklæringen og kontroller batteriet før du ber om reparasjon. I garantiperioden kan eventuelle defekte testverktøy returneres til Amprobe-distributøren for bytte mot samme eller lignende produkt. Se under "Where to Buy" på www.Amprobe.com for en liste over distributører nær deg. I USA og Canada kan enheter for reparasjon og utskifting under garanti også sendes til et Amprobe-servicesenter (se adressen under).

Reparasjon og utskifting utenfor garanti – USA og Canada

I USA og Canada skal enheter for reparasjon utenfor garanti sendes til et Amprobe-servicesenter. Ring Amprobe eller forhør deg på kjøpsstedet for nåværende priser for reparasjon og utskifting.

USA: Canada:

Amprobe

Amprobe

Everett, WA 98203

Mississauga, ON L4Z 1X9

Tlf.: 877-AMPROBE (267-7623)

Tlf.: 905-890-7600

Reparasjon og utskifting utenfor garanti – Europa

I Europa kan enheter utenfor garanti kan erstattes av Amprobe-forhandleren mot betaling. Se under «Where to Buy» på www.beha-amprobe.com for en liste over distributører nær deg.

Amprobe Europe*

Beha-Amprobe

In den Engematten 14

79286 Glottertal, Tyskland

Tlf.: [phone] - 0

www.beha-amprobe.com

*(Kun korrespondanse – ingen reparasjon eller utskifting er tilgjengelig fra denne adressen. Europeiske kunder bes ta kontakt med forhandleren.)

INNHOLD

SYMBOLER....3

SIKKERHETSINFORMASJON....4

PAKKE UT OG KONTROLLERE....5

MÅLINGER 6

Måling av vekselstrøm- og likestrømspenning....7

Måling av vekselstrømstyrke.... 8

Nøyaktig måling av svakstrøm....9

Mikroampere μA-måling....9

Måle motstand og kontinuitet 10

Måling av kapasitans og diode.... 10

Måling av temperatur 11

Baklys.... 12

Slå automatisk av.... 12

SPESIFIKASJONER....13

ELEKTRISKE SPESIFIKASJONER.... 14

1 Klembakke
2 Sperre
3 Klembakkefrigivelse
4 Skjerm
5 Klem-på strømstyrke / amperspill / spiss-effektivverdiknapp
6 SELECT-/baklysknapp
7 Sensor for kontaktløs spenningspåvisning

8 Nøyaktig måling av svakstrøm (Amper-spiss)
9 Indikator på midten av klembakken for strømmåling
10 Roterende bryter
11 Datahold-knapp
⑫ Inngangskontakter

AUTO P-RMS 0.888 A 29 13 14 15 16 17 18 AUTO VFD 0.888 kΩ HzV μAF 28 27 26 25 24 23 22 21 20 19

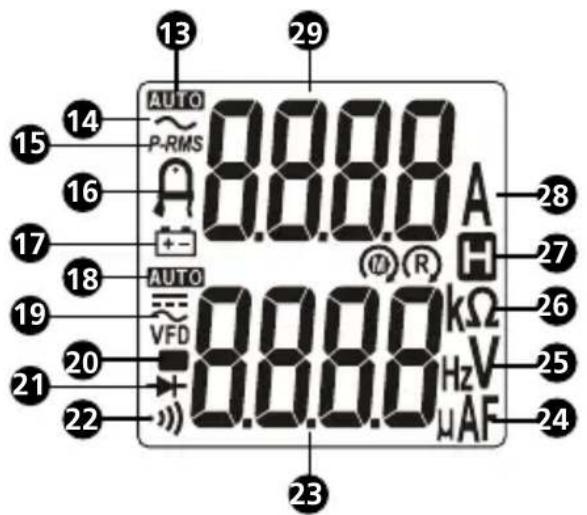

13 AUTOMatisk valg av område

14 \~Vekselstrøm (AC)

15 P-RMS: Spiss-effektivverdimodus(innkoplingsstrømstøt) er aktiv

16 Modus for presis svakstrømmåling

17 Indikator for lavt batteri

18 AUTOMatisk valg av område

19 = Eikestrøm (DC) \~ Vekselstrøm (AC)

23 Nedre skjerm: Måling for V, Hz, Ω, μF, temperatur og μA

24 μA: Mikroamperer μF: Mikrofarad

25 V: Volt Hz: Hertz

26 Ω: Ohm kΩ: KiloOhm

27 Datahold

28 A: Amperer

29 ∅vre skjerm: Måling for vekselstrøm

SYMBOLER

	Kan brukes rundt og fjernes fra farlige førende ledere.
	Forsiktig! Fare for elektrisk støt.
	Forsiktig! Se forklaringen i denne håndboken.
	Utstyret er beskyttet med dobbeltisolasjon eller forsterket isolasjon.
	Jording.
CAT III	Målingskategori III er for utstyr som skal utgjøre en del av en bygnings ledningsnett. Slikt utstyr inkluderer stikkontakter, sikringspaneler og noe kontrollutstyr for strømnettmontering.
	Vekselstrøm (AC).
	Likestrøm (DC).
	Batteri.
	Underwriters Laboratories. [Obs: Canada og USA.]
CE	I samsvar med europeiske direktiver.
	I samsvar med relevante australske standarder.
	Ikke kast dette produktet som usortert restavfall. Kontakt en kvalifisert miljøstasjon.

SIKKERHETSINFORMASJON

Måleren er i samsvar med:

• UL/IEC/EN 61010-1, CAN/CSA C22.2 No. 61010-1, forurensningsgrad 2, målekategori III 600 V
  • IEC/EN 61010-2-033
  • IEC/EN 61010-2-032
  • IEC/EN 61010-031 (prøveledninger)
  • EMC IEC/EN 61326-1

Målekategori III (CAT III) er for utstyr som skal utgjøre en del av en bygnings ledningsnett. Slikt utstyr inkluderer stikkontakter, sikringspaneler og noe kontrollutstyr for strømnettmontering.

CENELEC-direktiver

Instrumentene er i samsvar med CENELEC Lavspenningsdirektiv 2006/95/EF og Direktiv om elektromagnetisk kompatibilitet 2004/108/EF.

⚠️⚠ Advarsel: Les før bruk

For å unngå fare for elektrisk støt eller personskade:

• Bruk bare måleren som spesifisert i denne håndboken, eller så kan beskyttelsen som måleren gir bli svekket.
• Unngå å arbeide alene, slik at andre kan hjelpe hvis nødvendig.
• Ikke bruk måleren i våte eller skitne omgivelser.
• Ikke bruk måleren hvis den er skadet. Inspiser måleren før bruk. Se etter sprekker eller manglende plast. Kontroller spesielt isolasjonen rundt kontaktene.
• Inspiser prøveledningene før bruk. Ikke bruk dem hvis isolasjonen er skadet eller metallet er eksponert.
• Sjekk prøveledningene for kontinuitet. Bytt ut ødelagte prøveledningen før du bruker måleren.
• Måleren må kun repareres av kvalifisert servicepersonell.
• Vær ekstremt forsiktig når du arbeider i nærheten av nakne ledere eller samleskinner. Kontakt med lederen kan føre til elektrisk støt.
• Ikke hold måleren på noe sted utover sperren.
• Når du måler strøm plasserer du lederen i midten av braketten.
• Ikke bruk mer enn merkespenningen som er markert på måleren mellom kontaktene eller mellom enhver kontakt og jording.

• Koble prøveledningene fra måleren før du åpner målerdekselet eller batteridekselet.

• Koble klembakken fra alle ledere før du åpner målerdekselet eller batteridekselet.

• Bruk aldri måleren när batteridekselet er tatt av eller kabinettet er åpent.
• Du må ta prøveledningene eller klembakken av en spenningsførende leder før du tar av batteridekselet eller åpner kabinettet til måleren.
• Vær forsiktig når du arbeider med spenning over 30 V vekselstrøm effektivverdi, 42 V vekselstrøm spissverdi, eller 60 V likestrøm. Disse spenningene utgjør en risiko for støt.
• Ikke forsøk å måle noen spenning som kan overstige den maksimale rekkevidden til måleren.
• Bruk riktige kontakter, funksjoner og områder for målinger.
• Ikke bruk måleren rundt eksplosiv gass, damp eller støv.
• Ved bruk av sonder må du aldri ta sonden utover barrieren.
• Når du lager elektriske koblinger, må du koble til den felles prøveledningen før du kobler til den spenningsførende prøveledningen. Kobler fra den spenningsførende prøveledningen før du kobler fra den felles prøveledningen.
• Koble fra strømkretsen og lad ut alle kondensatorer før du tester motstand, kontinuitet, kapasitans eller dioder
• Bruk kun 1,5 V AAA-batterier, riktig montert i måleinstrumentet, for å drive måleren.
• For å unngå feilmålinger som kan føre til elektrisk støt og skade må du skifte batteriet så snart indikatoren for lavt batterinivå ( [+] ) vises. Kontroller måleren med en kjent kilde før og etter bruk.
• Bruk kun spesifiserte reservedeler ved reparasjon.
• Pass på at du er i samsvar med lokale og nasjonale sikkerhetsforskrifter. Bruk personlig verneutstyr for å hindre skade fra støt og lysbueeksplosjoner der farlige spenningsførende ledere er utsatt.
• Bruk kun prøveledningen som følger med måleren eller UL-merket sondesamling med klassifisering CAT III 600 V eller bedre.

PAKKE UT OG KONTROLLERE

Pakken skal inneholde:

1 Klemme-multimeter
1 Prøveledninger
1 K-type-termoelement
2 1,5 V AAA-batterier (montert)
1 Bruksanvisning
1 Bæreveske

Hvis noen av disse delene er skadet eller mangler, må du returnere den komplette pakken til kjøpsstedet for å bytte den.

Advarsel

For å unngå fare for elektrisk støt eller personskade:

• Når du måler strøm plasserer du lederen i midten av braketten.
  • Hold fingrene bak sperren.
• Bruk riktig funksjon og riktige måleområder.
• Koble fra strømkretsen og lad ut alle kondensatorer før du tester motstand, kontinuitet, kapasitans eller dioder
• Ved bruk av sonder må du holde fingrene bak fingervernet.
  • Koble til prøveledninger:

Knapp Beskrivelse
SELECT / [IMAGE]	Trykk på SELECT-knappen for å velge en annen målefunksjon på den roterende bryteren.Baklys: Trykk SELECT-knappen > ett sekund for å slå PÅ LCD-baklyset. LCD-baklyset slås automatisk AV etter ca. 20 sekunder.Når LCD-baklyset er på, kan du trykke SELECT > ett sekund for å slå av baklyset manuelt.
HOLD Trykk HOLD	for å fryse målingen på skjermbildet (vises). Trykk HOLD igjen for å frigjøre målingen.⚠️⚠ AdvarselFor å unngå fare for elektrisk støt eller personskade må du være obs på at skjermen ikke endrer seg når HOLD er aktivert og du påfører en annen spenning.
[IMAGE]P-RMS	Trykk [IMAGE] for å veksle mellom vekselstrøm A og Amper-spiss (presis lav-strømstyrkemodus). Ved lite strøm på ledere med liten diameter (< 10 mm), er den beste nøyaktigheten spesifisert ved spissen av klembakken.Trykk [IMAGE]/ [IMAGE]-RMS-knappen > ett sekund for å gå inn i modus for spiss-effektivverdi (P-RMS vises) for å registrere innkoblingsstrømmen (80 ms). Trykk en gang til på > i ett sekund for å avslutte.Obs: Automatisk avslåing deaktiveres automatisk under P-RMS-modus.

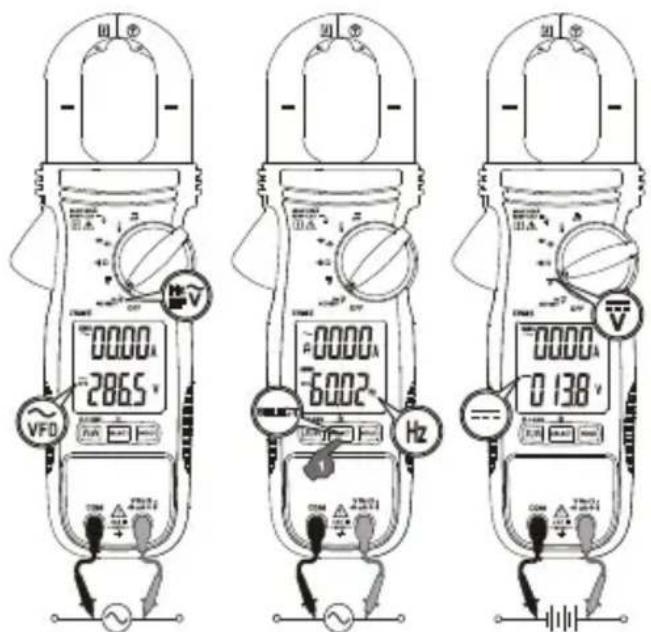

Måling av vekselstrøm- og likestrømspenning

Slik måler du spenning for likestrøm eller vekselstrøm:

1. Vri funksjonsbryteren til v eller

2. Koble den svarte prøveledningen til COM-kontakten og den røde prøveledningen til V-kontakten. Mål spenningen ved å berøre sondene mot de ønskede prøvepunktene i kretsen.

3. Les verdien på den nedre skjermen.

4. Når du måler vekselspenning, trykker du på SELECT-knappen for å vise frekvensmålingen på den nedre skjermen. ( SELECT-knapp:Veksle mellom modusene , Hz, «EF-H» og «EF-L»).

Vekselstrøm kan måles samtidig ved hjelp av klembakken mens V/ COM-terminalene måler spenning. Den øvre skjermen viser måling av vekselstrømstyrke. Se også delene Måling av vekselstrømstyrke og Nøyaktig måling av svakstrøm.

VFD 286.5 -0.000A -6.002A Hz 0.138V

Obs: Funksjonen for V likestrøm og Hz er utstyrt med et digitalt lavpassfilter, og er i stand til å håndtere VFD-signaler (frekvensomformer). Den forbedrer også stabiliteten for måling av V vekselstrøm i omgivelser med elektrisk støy.

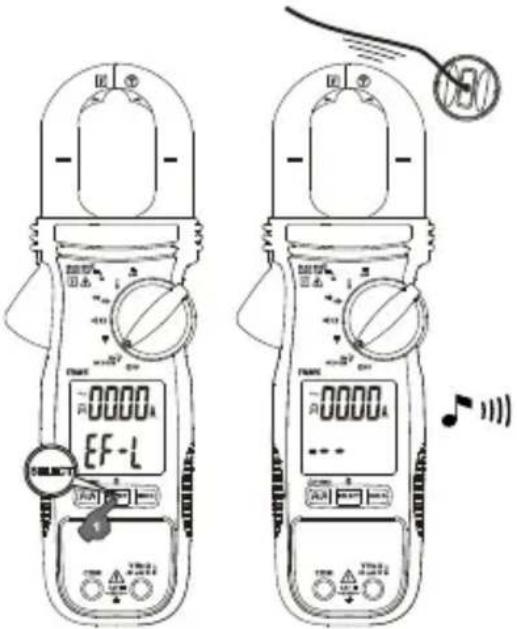

Kontaktløs spenningspåvisning:

Advarsel

For å unngå elektrisk støt og personskade:

- Ikke hold måleren på noe sted utover sperren. 1. Vri dreiebryteren til NCV(EF), og trykk SELECT-knappen for å veksle til NCV(EF)-modus. To valgbare følsomhetsmoduser:

- «EF-H»Indikerer modus for påvisning med høy følsomhet («EF-H» vises) for påføring av bedre påvisningskrets med lave elektriske feltsignaler.

- «EF-L» indikerer modus for påvisning med lav følsomhet («EF-L» vises) for påføring der det elektriske feltet fra kretsen er for sterkt under testing.

Trykk SELECT-knappen for å veksle mellom modusene , Hz, «EF-H» og «EF-L».

1. Spenningsspåvisningssensoren 📋 er plassert på toppen på høyre ende av den stasjonære klembakken for å påvise elektriske felt omkring spenningsførende ledere.

2. Signalstyrken til påvist elektrisk felt angis med en rekke stolper på den nedre skjermen og med pip. Jo sterkere det elektriske feltet er, desto flere stolper vises, og desto mer intense er pipene.

0.0000A EF-L 0.0000A SELECT

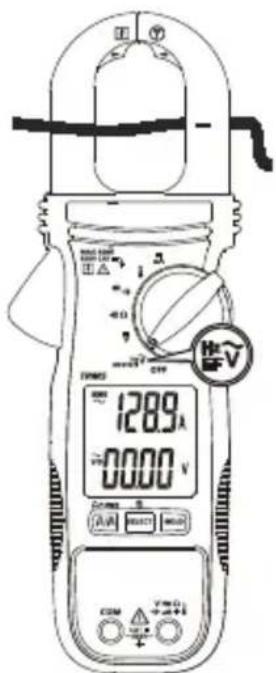

Måling av vekselstrømstyrke

Advarsel

For å unngå elektrisk støt og personskade:

- Ikke hold måleren på noe sted utover sperren. - Ikke bruk måleren til å måle strøm over den maksimale merkefrekvens (400 Hz). Sirkulerende strøm kan føre til at de magnetiske kretsene i klembakken när farlig høye temperaturer.

Spenning kan måles samtidig ved hjelp av V/COM-terminalene mens klembakken måler spenning. Den nedre skjermen viser spenningsmålingen. Se også delen Måling av vekselstrøm- og likestrømspenning.

Slik måler du vekselstrømstyrke:

1. Vri dreiebryteren til en funksjon for å slå på måleren. Standard strømmålingsmodus er Vekselstrøm A (øvre skjerm).

2. Åpne klemmen ved å trykke på klembakkeutløseren, og sett lederen som skal måles inn i klemmen. Sørg for at klembakken er godt lukket.

3. Plasser lederen i midten ved hjelp av justeringsmerkene for klembakken.

4. Se gjeldende måleverdi på den øvre skjermen.

⚠ Forsiktig

Under strømmåling må du holde klembakken unna andre spenningsførende enheter som transformatorer, motorer eller spenningsførende ledninger, da disse kan negativt påvirke nøyaktigheten til målingen.

1289A 0000V

Nøyaktig måling av svakstrøm

Advarsel

For å unngå elektrisk støt og personskade:

• Ikke hold måleren på noe sted utover sperren.
• Ikke bruk måleren til å måle strøm over den maksimale merkefrekvens (400 Hz). Sirkulerende strøm kan føre til at de magnetiske kretsene i klembakken när farlig høye temperaturer.

Spenning kan måles samtidig ved hjelp av V/COM-terminalene mens klembakken måler spenning. Den nedre skjermen viser spenningsmålingen. Se også delen Måling av vekselstrøm- og likestrømspenning.

Slik måler du vekselstrøm med svakstrøm for små ledere:

1. Vri dreiebryteren til en funksjon for å slå på måleren. Standard strømmålingsmodus er Vekselstrøm A (øvre skjerm). Trykk 🐎/ 🐎 or å bytte mellom Vekselstrøm A og Amper-spiss (☎ vises).

2. Åpne klemmen ved å trykke på klembakkeutløseren, og sett lederen som skal måles inn i klemmen. Sørg for at klembakken er godt lukket.

3. Juster lederen på tuppen på klembakken for svakstrømsmåling (amper-spiss).

4. Se gjeldende måleverdi på den øvre skjermen.

⚠ Forsiktig

Under strømmåling må du holde klembakken unna andre spenningsførende enheter som transformatorer, motorer eller spenningsførende ledninger, da disse kan negativt påvirke nøyaktigheten til målingen.

10.25A 0.000 V A/A

Mikroampere μA-måling

Funksjonen μA likestrøm (μA) på måleren er primært for testing av HVAC-flammesensor.

For å unngå elektrisk støt og personskade:

• For å unngå feilmålinger og elektrisk støt eller skade må du koble fra strømmen til kretsen før du tar målingen.

• For å unngå elektrisk støt når du tester motstand/kontinuitet i en krets må du sørge for at strømmen i kretsen er slått av og at alle kondensatorer er utladet. Bruk funksjonen for likespenning for å kontrollere at kondensatorene er utladet.

• Koble den sorte prøveledningen til COM-kontakten og den røde prøveledningen til Ω-kontakten.

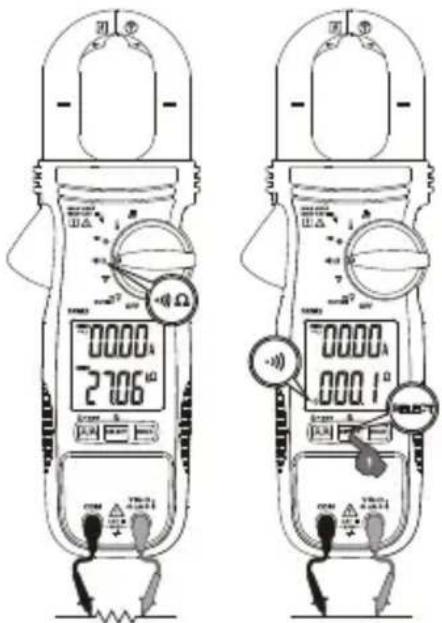

• Vri dreiebryteren til ⋯Ω (standardmodus er Ω).
• Trykk SELECT-knappen for å bytte mellom funksjon for Ω og ⋯.
• Koble sondene over kretsen eller komponenten som skal testes.
• Les verdien på den nedre skjermen

Motstandsmåling: Motstandsmålingen vises på den nedre skjermen. Hvis kretsen er åpen, eller motstanden overstiger målerens rekkevidde, viser skjermen "OL".

Kontinuitetsmåling: Motstandsmålingen vises på den nedre skjermen. Hvis kretsen er kortsluttet, vil måleren pipe (pip PÅ ≤ 10 Ω, AV > 250 Ω). Hvis kretsen er åpen, eller motstanden overstiger målerens rekkevidde, viser skjermen «OL».

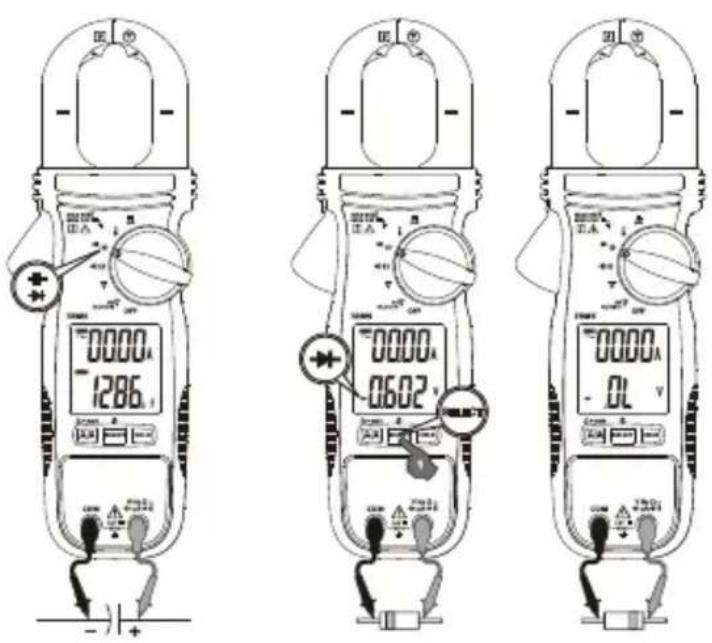

Måling av kapasitans og diode

Advarsel

For å unngå elektrisk støt og personskade:

• For å unngå feilmålinger og elektrisk støt eller skade må du koble fra strømmen til kretsen før du tar målingen.

• For å unngå elektrisk støt når du tester kondensator/diode i en krets må du sørge for at strømmen i kretsen er slått av og at alle kondensatorer er utladet. Bruk funksjonen for likespenning for å kontrollere at kondensatorene er utladet.

• Koble den svarte prøveledningen til COM-kontakten og den røde prøveledningen til -kontakten.

• Vri dreiebryteren til ➤ (standardmodus er ).

• Trykk SELECT-knappen for å bytte mellom funksjon for + og →

• Koble sondene over kretsen eller komponenten som skal testes.

• Les verdien på den nedre skjermen.

Kapasitans: Når du måler, bør du være oppmerksom på polariteten til kondensatoren.

Teste diode: Når du skal teste en diode, er normalt fall i positiv spenning (lederetning) for en god silisium-diode mellom 0,400 V og 0,900 V. En måling som er høyere enn dette indikerer en lekkende diode (defekt). En null-måling indikerer en kortsluttet diode (defekt). Om skjermen viser "OL", indikerer dette en åpen diode (defekt).

Omvend prøveledningene (sperreretning) over dioden. Skjermen viser "OL" hvis dioden er god. Andre målinger indikerer at dioden er resistiv eller kortsluttet (defekt).

0000A 1286. 0000A 0602. 0000A -OL V

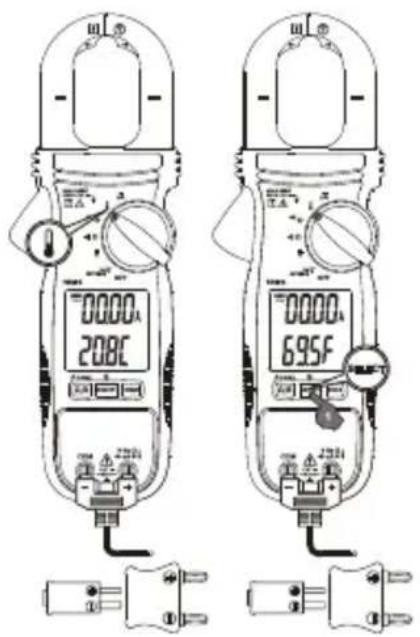

Måling av temperatur

Advarsel

For å unngå elektrisk støt og personskade:

- Når du måler temperatur, må du IKKE påføre temperaturen sonden på noen spenningsførende deler.

Måleren måler temperaturen i enten Celsius (°C) eller Fahrenheit (°F).

1. Koble pluggen på type-K-temperatursonden til målerens tilkoblingspunkt. Vurder riktig polaritet for sonden.

2. Vri den roterende bryteren til

3. Trykk på SELECT-knappen for å velge °C eller °F. Skjermen reflekterer valgt temperaturmodus (°C eller °F).

4. Plasser sonden for å ta målingen. Målingen vises på den nedre skjermen.

Obs: Type-K miniplugg-temperatursonder kan også brukes med en adapter med 4 mm-pinner til type-K-kontakt.

0.000A 208C 0.000A 695F

Baklys

Trykk SELECT-knappen > ett sekund for å slå PÅ LCD-baklyset. LCD-baklyset slås automatisk AV etter ca. 20 sekunder.

Når LCD-baklyset er på, kan du trykke SELECT > ett sekund for å slå av baklyset manuelt.

Slå automatisk av

Måleren slås AV hvis knapper og funksjonsbryteren ikke brukes på 32 minutter og/ eller ingen av de spesifiserte aktivitetene under forekommer, hvis aktuelt:

1. Betydelige målinger over 8,5 % utenfor rekkevidde
2. Ikke-OL-målinger for motstand-, kontinuitet- eller diode-funksjon
3. Ikke-null-målinger for Hz-funksjonen

Måleren vil ikke slå seg AV automatisk under normale målinger. For å slå PÅ måleren på igjen trykker du SELECT-knappen og slipper den, eller vrir bryteren AV og PÅ for å starte måleren på nytt.

SPESIFIKASJONER

Skjerm	3-5/6 sifre 6000 tellinger; dobbel skjerm
Påvisning	Sann effektivverdi
Polaritet	Automatisk
Oppdateringshastighet	5 per sekund nominell
Driftstemperatur	32 °F til 104 °F (0 °C til 40 °C)
Relativ fuktighet	Maksimal relativ fuktighet 80 % for temperaturer opp til 31 °C, synker lineært til 50 % relativ fuktighet ved 40 °C
Oppbevaringstemperatur	-4 °F til 140 °F (-20 °C til 60 °C), < 80% RF. (når batteriet er tatt ut)
Målekategori	CAT III 600 V
Forurensningsgrad	2
Driftshøyde	≤ 2000 m
Temperaturkoeffisient	nominell 0,15 x (spesifisert nøyaktighet) /°C @(0°C to 18°C or 28°C to 40°C), eller annet er spesifisert
Forbigående beskyttelse	6,0 kV (1,2/50 μs sprangmessig)
Overbelastningsbeskyttelse	Strømstyrke via klembakke: 600 A AC effektivverdi kontinuerligV- og COM-kontakter: 600 V vekselstrøm-/ likestrøm-effektivverdi
E.M.C.	Møter EN61326-1: 2013Temperaturfunksjon ved 80–150 MHz, i et RF-felt på 1 V/m: Total nøyaktighet = angitt nøyaktighet + 25 sifreAndre funksjoner i et RF-felt på 3 V/m:Total nøyaktighet = angitt nøyaktighet + 20 sifre
Myndighetsgodkjenning
Spenningsforsyning	To 1,5 V AAA-batterier
Strømforbruk	6,2 mA typisk (bakgrunnsbelysning AV), 62 mA typisk (bakgrunnsbelysning PÅ)
Indikasjon for lavt batterinivå	Ca. 2,85 V for kapasitans og Hz; ca. 2,5 V for andre funksjoner
Automatisk strøm AV	Inaktiv i 32 minutter (ca.)
Strømforbruk for å slå automatisk AV	5 μA typisk
Mål(L x B x H)	8,62 x 3,03 x 1,46 tommer (219 x 77 x 37 mm)
Vekt	208 g (0,46 pund) med batterier satt inn
Klembakkeåpning og lederdiameter	1,18 tomme (30 mm)

ELEKTRISKE SPESIFIKASJONER

Nøyaktighet er ± (% avmålingssifre + antall sifre) eller annet angitt ved 23 °C ± 5°C.

Maksimal spissfaktor < 2,5:1 i full skala og <5:1 i halv skala hvis ikke annet er spesifisert, og når frekvensspekteret ikke overstiger det oppgitte frekvensbåndet for ikke-sinusformede bølgeformer.

Likespenning

Område Nøyaktighet
600,0V ± (1,0 % + 5 LSD)

Inngangsimpedans: 10 MΩ, 100 pF nominell

Vekselspenning (med digitalt lavpassfilter)

Område Nøyaktighet
600,0V ± (1,0 % + 5 LSD)

Frekvens: 50 Hztil 60 Hz

Inngangsimpedans: 10 MΩ, 100 pF nominell

Kontinuitet

Åpen kretsspenning: 1,7 V likestrøm typisk

Område Nøyaktighet
3,000 V ± (1,5 % + 5 LSD)

Åpen kretsspenning: < 3,5 V likestrøm typisk

Likestrøm μA

Område Nøyaktighet Spenningstap
200,0 μA, 2000 μA ± (1,0	% + 5 LSD) 3,5 mV/μA

Temperatur

Område Nøyaktighet
-40,0 °C til 99,9 °C ±(1 % + 0,8 °C)
100 °C til 400 °C ±(1% + 1 °C)
-40,00 °F til99,9 °F ±(1% + -16,94 °C)
100 °F til 752 °F ±(1% + 2 °F)

1) Påført feil fra tilstøtende strømførende leder: < 0,06 A/A
2) Indusert feil fra Vekselstrøm V-måling < 0,60 A/kV ved 50/60 Hz
3) Legg 10 LSD til spesifisert nøyaktighet @ < 6 A
4) Uspesifisert ved spenning < 0,2 A hvis funksjonskontinuitet ⚡) eller EF-påvisning (NCV) er valgt på den nedre skjermen.

Vekselstrøm

Område Nøyaktighet	1) 2) 3) 4)
60,00 A5), 600,0 A ± (1.8 % +	5 LSD) @ 50 Hz til < 100 Hz
60,00 A5), 600,0 A ± (2,0 % +	5 LSD) @ 100 Hz til 400 Hz

1) Påført feil fra tilstøtende strømførende leder: < 0,06 A/A
2) Indusert feil fra Vekselstrøm V-måling < 0,60 A/kV ved 50/60 Hz
3) Angitt nøyaktighet er for målinger gjort på midten av klembakken.
Når lederen ikke er plassert i midten av klembakken, legger du til 2 % spesifisert nøyaktighet for posisjonsfeil
4) Uspesifisert ved spenning < 0,2 A hvis funksjonskontinuitet ⚫) eller EF-påvisning (NCV) er valgt på den nedre skjermen.
5) Legg10 LSD til spesifisert nøyaktighet ved < 6 A

Spiss-effektivverdi (for vekselstrøm A-funksjon)

^1) Likestrøm-forspenning, hvis aktuelt, ikke mer enn 50 % av sinus-effektivverdi

Indikasjon: stolper og pipetoner i forhold til feltstyrken

Påvisningsfrekvens: 50/60 Hz

Registreringssensor: inne i oversiden av den stasjonære klembakken

Dobbeltsjekk følgende:

1. Bytt sikring eller batteri hvis apparatet ikke fungerer.
2. Se gjennom bruksanvisningen for eventuelle feil eller mangler i operasjonsprosedyren.

Med unntak for utskifting av batteri, bør enhver reparasjon av måleren kun utføres av et fabrikkautorisert servicesenter eller av annet servicepersonell som er kvalifisert for instrumentet.

Frontpanelet og esken kan rengjøres med en mild blanding av såpe og vann. Påfør sparsomt med en myk klut, og la det tørke helt før du bruker. Ikke bruk aromatiske hydrokarboner, bensin eller klorløsemidler til rengjøring.

UTSKIFTING AV BATTERI

Når batterispenningen synker under verdien som kreves for forsvarlig drift, vises batterisymbolet ( +- ).

Advarsel

Koble fra prøveledningene før du åpner esken for å unngå personskade eller skade på måleren.

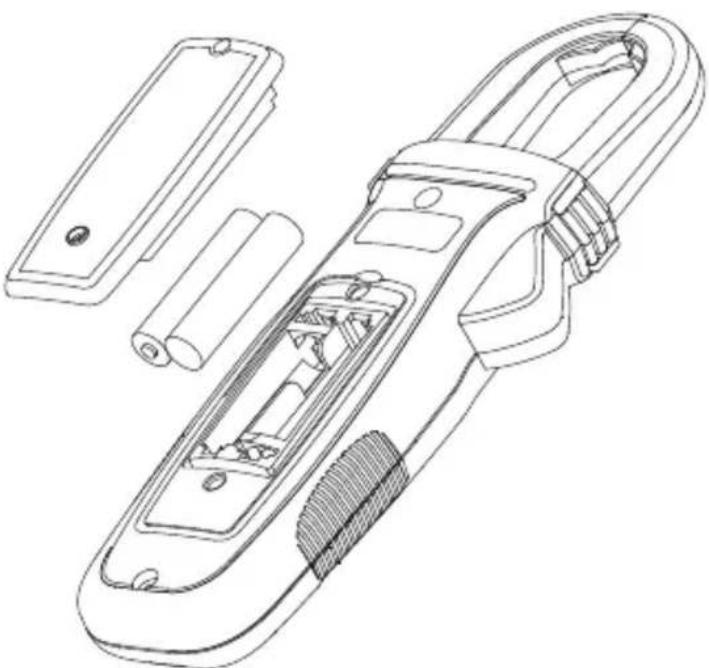

Følg denne fremgangsmåten for bytte BATTERI:

1. Koble testledningen fra alle målekretser og/eller fjern klembakken fra alle ledere.
2. Slå måleren AV.
3. Ta skruene av batteridekselet, og åpne batteridekselet.

4. Ta ut batteriene og bytt ut med 1,5 V i AAA-størrelse (IEC R03). Pass på riktig polaritet når du monterer batteriene.

5. Sett batteridekselet på igjen, og stram skruene.

- Hold ikke på måleinstrumentet bagved den taktile barriere.

- Hold ikke på måleinstrumentet bagved den taktile barriere.

Sådan måles svag AC-strøm for små ledere:

Måling at kapacitet og diode

Advarsel

Frekvens: 50 Hz til 60 Hz

Indgangsimpedans: 10 MΩ, 100 pF nominel

Kontinuitet

Frekvens: 50 Hz til 60 Hz

- 10 V (5 V til 25 V) 40 V (32 V til 70 V)

-- 25 V (20 V til 66 V) 110 V (55 V til 165 V)

--- 55 V (50 V til 125 V) 220 V (130 V til 265 V)

- - - - 110 V (90 V til 200 V) 400 V (250 V til 500 V)

- - - - - 220 V (>180 V) 550 V (>430 V)

Indikation: Søjlesegmenter og hørbare biptoner proportionalt med feltstyrke

Detekteringsfrekvens: 50/60 Hz

Detekteringssensor: ∅verst inde i den stationære klemme

VEDLIGEHOLDELSE OG REPARATION

Kontroller følgende dobbelt:
