BRUKSANVISNING AM540EUR Amprobe

Mätning av frekvens/driftsperiod

Mätning av kontinuitet

Indikation for over område: OL

1. Mätning av likspanning

Område Upplösning Noggrannhet
600 mV 0,1 mV ± (0,5 % + 3 LSD)
6 V 1 mV
	± (0,5 % + 2 LSD)60 V 10 mV
600 V 100 mV
1 000 V 1 V ± (1,0 % + 2 LSD)

Ingängsimpedans: Cirka 10 MΩ;

4. Mätning av frekvens

Område Upplösning Noggrannhet
60 Hz 0,01 Hz
600 Hz 0,1 Hz
6 kHz 1 Hz
60 kHz	10 Hz
600 kHz	100 Hz

6 MHz 1 kHz		± (0,1 % + 3 LSD)
60 MHz 10 kHz

6. Matning av likström

Område Upplösning Noggrannhet
μA	600 μA 0,1	μA	± (1,0 % + 2 LSD)
	6 000 μA 1 μA
mA	60 mA 10 μA	μA	± (1,2 % + 3 LSD)
	500 mA 0,1	mA
10 A 10 A 10 mA ± (1,5 % + 3 LSD)

7. Matning av voxelström

Område Upplösning			Noggrannhet
			45 Hz - 400 Hz (AM-540-EUR / AM-550-EUR)	400 Hz - 1 kHz (AM-550-EUR)
μA	600 μA 0,1	μA	± (1,2 % + 5 LSD) ± (2 % + 5 LSD)
	6 000 μA 1	μA
mA	60 mA 10	μA	± (1,5 % + 5 LSD) ± (3 % + 5 LSD)
	500 mA	0,1 mA
10 A	10 A	10 mA	± (2 % + 5 LSD)	± (4 % + 5 LSD)

9. :Kontinuitet :Matning av diod

Kontinuitetssummern later inte: sakringen ar utlost. Ersatt sakringen som foreskrivet.

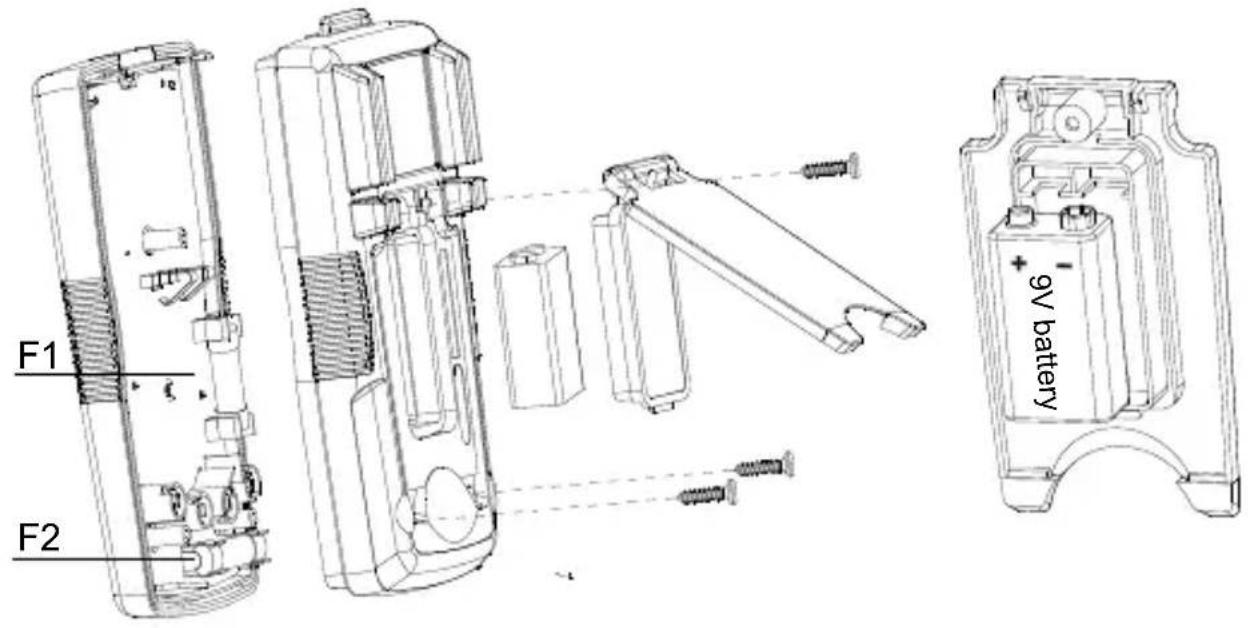

F1 0,5 A H 1 000 V snabbsakring, (6.3 × 32) mm

Kontinuitetssummern later inte: sakringen ar utlost. Ersatt sakringen som foreskrivet.

F2 11 A H 1 000 V snabbsakring, ( 10× 38) mm

Forutom byte av batteri sca alla reparationer av mataren utforas av ett auktoriserat servicecenter aller av behörig instrumentservicepersonal.

Reparasjon og utskifting under garanti - Alle land

Les garantierklæringen og kontroller batteriet før du ber om reparasjon. I garantiperioden kan eventuelle defekte testverktøy returneres til Amprobe®-distributen for bytte mot samme eller lignende produit. Se under "Where to Buy" på www.amprobe.com for en liste over distributører nær deg. I USA og Canada kan enheter for reparasjon og utskifting under garanti ogssende til et Amprobe®-servicesenter (se adressen under).

Reparasjon og utskiftingutenfor garanti - USA og Canada

I USA og Canada skal enheter for reparasjon utenfor garanti sendes til et Amprobe®-servicesenter. Ring Amprobe® aller forhør deg på kjøpsstedet forNAVÅRende priser for reparasjon og utskifting.

I USA: I Canada:

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

TIf.: 877-AMPROBE (267-7623) TIf.: 905-890-7600

Reparasjon og utskifting utenfor garanti – Europa

Europa kan encheter utenfor garanti kan erstattes av Amprobe®-forhandleren mot betaling. Se under "Where to Buy" på www.amprobe.com for en liste over distributørnær deg.

Europeisk adresse for korrespondanse*

Amprobe® Europa

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Tyskland

Tlf.: [phone] - 0

www.amprobe.eu

* (Kun korrespondanse - ingen reparasjon eller utskifting er tilgengelig fra dette adressen. Europeiske kunder bes ta kontakt med forhandleren.)

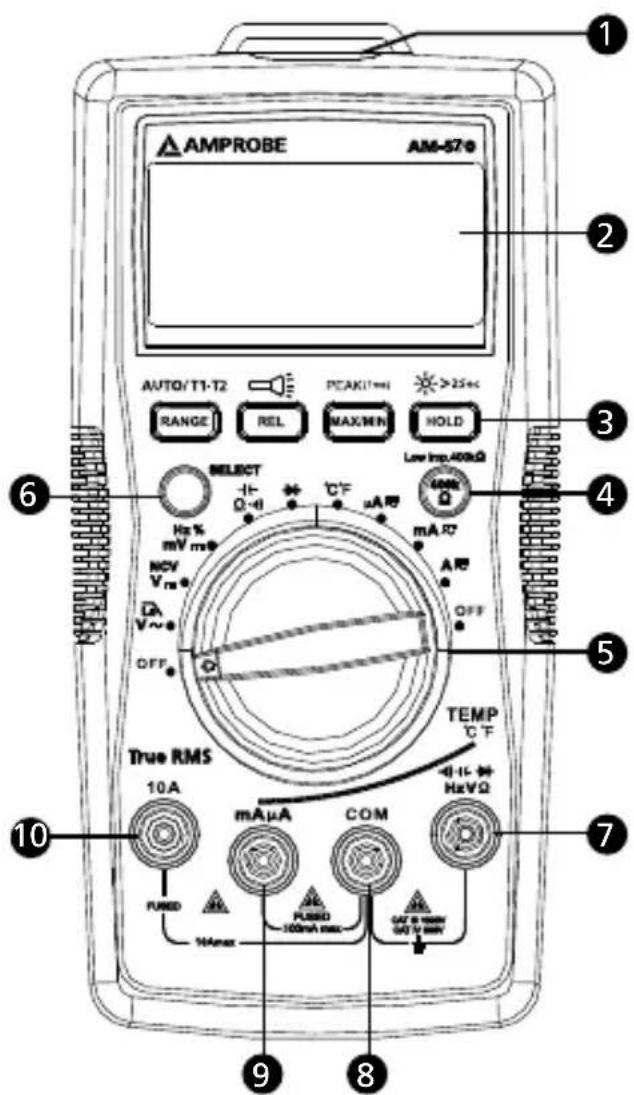

1 Lommelykt
LCD-skjerm
3 Trykknapper (Se Foreta mälinger for knappefunksjoner)

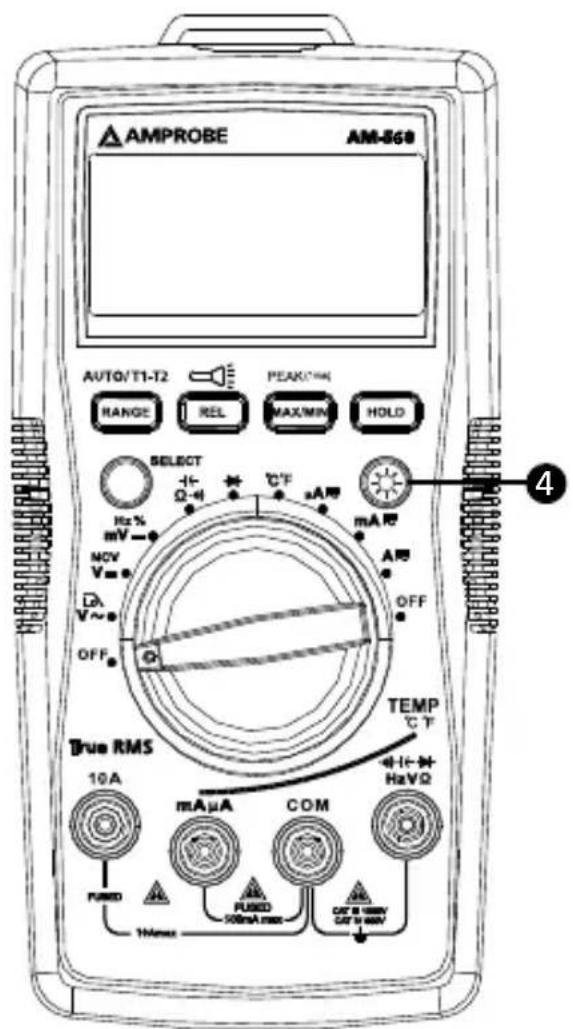

AM-550-EUR: Lavimpedans-knapp AM-540-EUR: Baklys-knapp
Roterende bryter
SELECT-knapp
Tilkoblingspunkt for måling av spenning, diode, kapasitans, motstand, kontinuitet og temperatur
COM (retur)-tilkoblingspunkt for alle malinger
Tilkoblingspunkt for måling av vekselstrøm/likestrom mA/uA
10 Tilkoblingspunkt for måling av vekselstrøm/likestrom 10 A

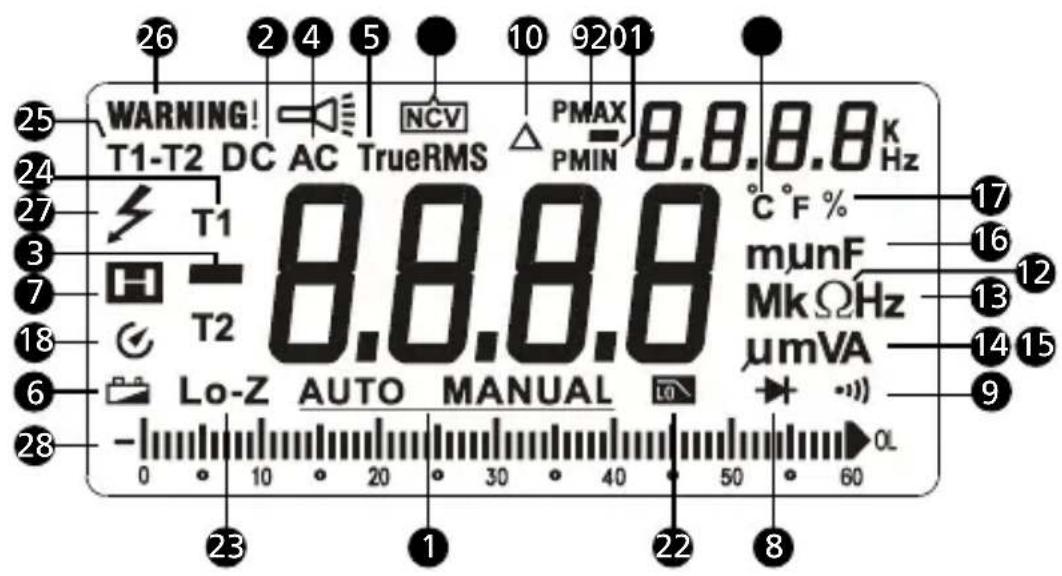

Skjermvisining

1 Automatisk aller manuelt omrade
2 Likestrom
Negativ måling
4 Vekselstrøm
Sann effektivverdi
6 Indikator for lavt batteri
7 Datahold
8 Diodetest
9 Kontinuitetstest
10 Relativt nullniva-modus
1 Kontaktlo spenningspavisningsmodus
Maleenheter for motstand
3 Maleenheter for frekvens
14 Maleenheter for penning
Maleenheter for strømstyrke

16 Maleenheter for Kapasitans
17 Relativ innkoplingstid
18 Slå automatisk av
19 Maksimal/minimal malingsminne
20 Positiv/negative spissverdimalingsminne
21 Maleenhet for temperatur
22 Lavpassfilter
23 400 kΩ lav-impedanstest (kun AM-550-EUR)
24 Temperaturmåling T1 eller T2
25 Temperaturmåling T1-T2
26 Advarsel for feil med tilkoblingspunkter for proveledninger
Farlig penning
28 Analog stolpediagramvisning

INNHOLD

SYMBOL 2
SIKKERHETSINFORMASJON 2
PAKKE UT OG KONTROLLERE 3
FUNKSJONER 4
FORETA MÄLINGER 5

Posisjoner pa roterende bryter 6
Funksjonskapper 6
Måling av vekselstrøm- og likestrømspenning 9
Lavpassfilter. 9
Måle frekvens / relativ innkoplingstid 11
Måling av vekselstrøm- og likestrømstyrke. 13
Måling av motstand 14
Måle kontinuitet 15
Målingskapasitans 16
Måling av diode 17

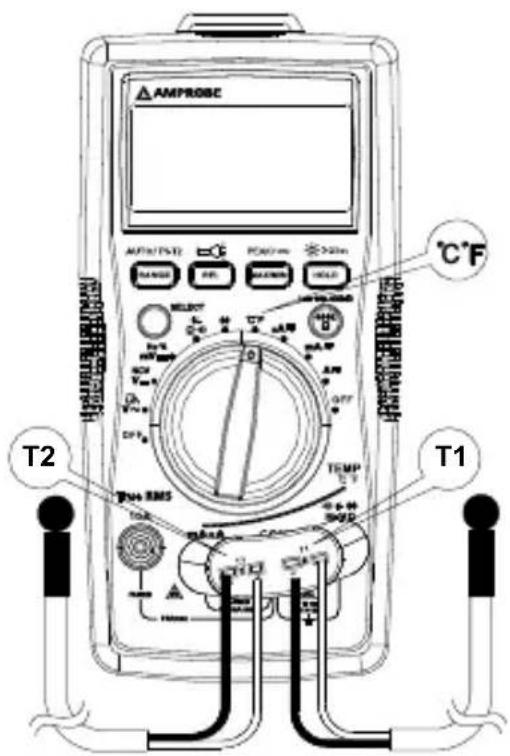

Måling av temperatur ^ C / ^ 18
Kontaktlospenningspavisning 19

SPESIFIKASJONER 20

VEDLIKEHOLD 24

BYTTE BATTERI OG SIKRING 25

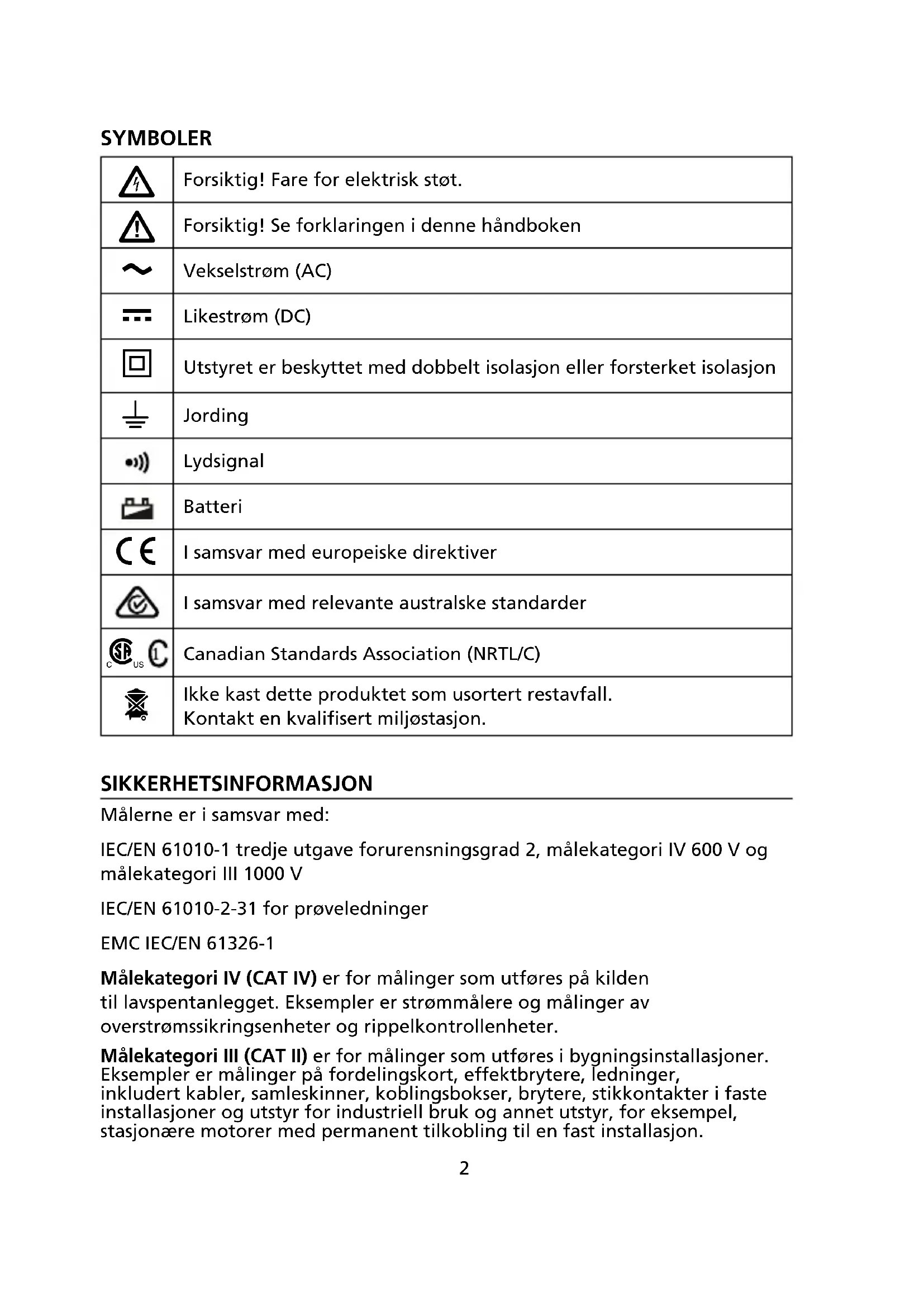

SYMBOLER

4	Forsiktig! Fare for elektrisk støt.
1	Forsiktig! Se forklaringen ideen händboken
~	Vekselstrøm (AC)
=	Likestrom (DC)
	Utstyret er beskyttet med dobbelt isolasjon aller forsterket isolasjon
	Jording
	Lydsignal
	Batteri
€	I samsvar med europeiske direktiver
	I samsvar med relevante australske standarder
US	Canadian Standards Association (NRTL/C)
	Ikke kast dette produit som usortert restavfall. Kontakt en kvalifisert miljostasjon.

SIKKERHETSINFORMASJON

Malerne er i samsvar med:

IEC/EN 61010-1 treadje utgave forurensningsgrad 2, molekategori IV 600 V og molekategori III 1000 V

IEC/EN 61010-2-31 for proveledninger

EMC IEC/EN 61326-1

Målekategori IV (CAT IV) er for mälinger som utføres på kildentil lavspentanlegget. Eksempler er strømmålere og mälinger av overstrømssikringsenheter og rippelkontrollenheter.

Målekategori III (CAT II) er for mälinger som utføres i bygningsinstallasjoner. Eksempler er mälinger på fordelingskort, effektbrytere, ledninger, inkludert kabler, samleskinner, koblingsbokser, brytere, stikkontakter i fast installasjoner og utstyr for industriell bruk og annet utstyr, for eksempel, stasjonere motorer med permanent tinkobling til en fast installasjon.

ADVARSEL: Les før bruk

• For Å unngå elektrisk støt eller personskade må du følgeppe instruksjonene og bare bruke mäleren som spesifisert i,this händboken.
• Bruk/DDMaleren/er proveledningene dersom de har synlige skader, ellr dersom maleren/DDke fungerer som den skal. Hvis du er i tvil tar du maleren til service.
• Bruk alltid riktig funksjon og riktige moleområder.
  För du roterer funksjonsområdevelgeren, mA du koble prøvesonden fra kretsen som testes.
• Kontroller at måleren virker ved Å målèn kjent spenningskilde.
• Ikke bruk mer enn merkespenningen som er markert på mäleren mellom prøvesonden eller mellom enhver prøvesonde og jording.
• Vær forsiktig ved bruk av@måleren ved spenninger over 30 V vekselstrøm effektivverdi, 42 V vekselstrøm spissverdi eller 60 V likestrøm. Disse spenningene utgjør en risiko for elektrisk støt.
  Koble fra strømkretsen, og lad ut alle høyspenningskondensatorer før du tester motstand.
• Ikke bruk måleren i nærhen av eksplosiv gass eller damp.
• Når du bruker prøveledningene, på du holde fingrene bak fingervernet.

PAKKE UT OG KONTROLLER

Pakken skalinneholde:

1 AM-540-EUR erer AM-550-EUR multimeter
1 Ett par proveledninger

2 Temperatursonder
1 Temperaturadapter
1 Borrelås

1 9 V (6F22)-batteri (montert)

1 Brukerhandbok
1 Baereveske

Hvis noen av delene er skadet eller mangler, ma du returnere den komplette pakken til kjøpsstedet for Å bytte den.

FUNKSJONER

Multimeteren er beregnet på profesjonelle VVS-teknikere. AM-540-EUR mäler et komplett spekter av elektriske parametre og funksjoner. Hovedfunksjonene inkluderer:temperatur, kapasitans for Å sjekke motoroppstartskondensatorer, mikroampær for feilsøking av flammesensor og et lavpassfilter for Å utføre nøyaktige mälinger av frekvensomformere. AM-540-EUR har eninnebygd arbeidslykt og stotter kontaktløs spenningstest, og er en multimeter som egner seg ypperlig for profesjonelle VVS-teknikere. Mäleren er sikkerhetsvurdert til CAT IV 600 V og CAT III 1000 V for Å imtekomme alle de mest avanserte kravene til VVS-feilsøking.

Amprobe AM-550-EUR er en fullverdig multimeter beregnet på profesjonelle elektrikere som mA utføre vedlikehold eller feilsiske avanserte elektriske systemer. Måling av sann effektivverdi@maler spenningen på systemer som påvirkes av harmonikk. Deninnebygde arbeidslykten lar deg se ledninger mens du arbeider i mørket, og kontaktløs spenningstesting tilrettelegger for rask Ok-/feil-kontroll uten behov for ekstra verktøy. AM-550-EUR stotter ogsa temperaturmåling med dobbel inngang, en lavimpedansfunksjon for Å oppdage strøspening og et lavpassfilter for Å utføre nøyaktige målinger av frekvensomformere. De er sikkerhetsvurdert til CAT IV 600 V og CAT III 1000 V for bruk i de fleste industrielle bruksområder.

• Måling: Veksel-/likespenning opp til 1000 V, vekselstrøm-/likestrømstyrke, motstand, frekvens, kapasitans, temperatur, relativ innkoplingstid.

• Spesialfunksjoner:

• Lav Z - for Å oppdage "spokelsesspenning" (kun for AM-550-EUR)

• Lavpassfilter for frekvensomformere
• Kontaktlospenningspávisning
• Kontinuitetstest med lydvarsel

• Diodetest

• Todelt bakgrunnsbelyst LCD-skjerm med søylediagram
  Hendelser:

-Datahold
-MAKS.-/MIN.-minne
- Hold spissverdi
- Relativt nullniva-modus

Innebygd arbeidslykt
- Innebygd lagring for proveledninger og en "tredje händ"
- Advarsel mot feil tilkobling av proveledning
- Automatism og manuelt valg av område
- Slár seg automatisk av
- Gir adversel om lavt batteri
- Borrelås for a henge opp mäler
- Sikkerhet: CAT IV 600 V, CAT III 1000V

4 ！

1. Bruk riktig funksjon og riktige maleomrader.
2. For Å unngå mulig elektrisk støt, personskader eller skader på apparatet, ma du fra strømkretsen og lade ut alle høyspenningskondensatorer før du tester motstand og diode.

3. Koble til proveledninger:

4. Koble den vanlige (COM)-proveledningen til kretsen før du kobler til den spenningsførende ledningen.

5. Etter måling tar du av den spenningsførende ledningen För du tar den vanlige proveledningen (COM) fra kretsen

6. "OL" vises på LCD-skjermen'nar malingen erutenforrekkevidden.

Posisjoner på roterende bryter

Bryterstilling Målingsfunksjon
V~/ L	Vekelspenningsmåling/lavpassfilter (1 kHz). Bruk SELECT-knappen for Å velge en annen funksjon.
V=/ NCV	Likestrømspenningsmåling / kontaktløs spenningspåvisning. Bruk SELECT-knappen for Å velge en annen funksjon.
mV=/ Hz%	Likestrøm-millivoltmåling / frekvens / relativ innkoplingstidBruk SELECT-knappen for Å velge en annen funksjon.
Ω/ -(-)	Motstands-/kapasitans-/kontinuitetsmåling. Bruk SELECT-knappen for Å velge en annen funksjon.

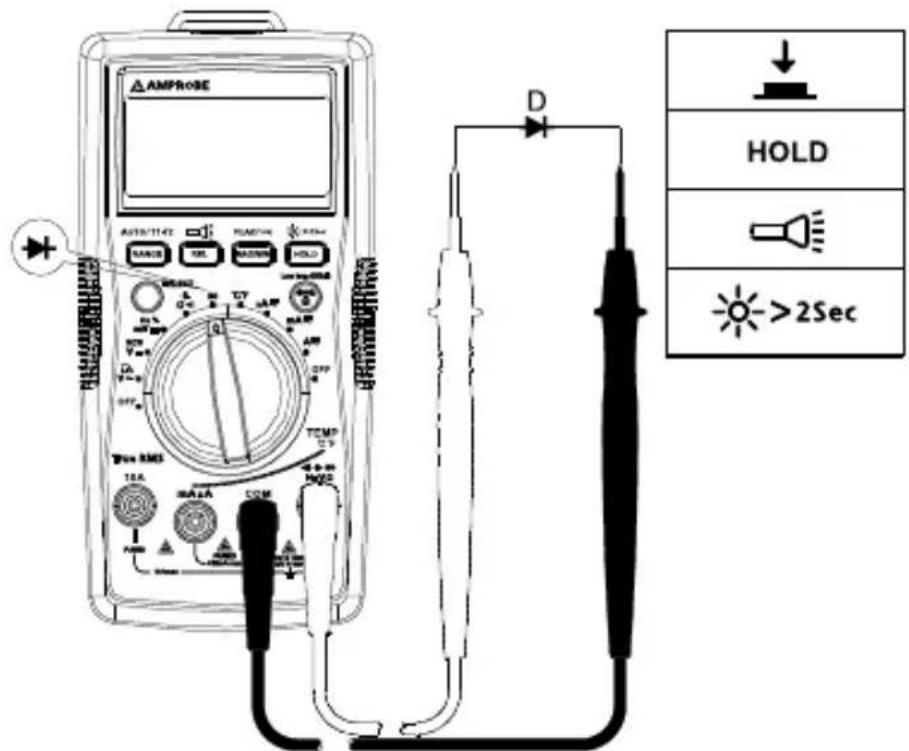

→+	Spenningsmåling av flatelikeretter (diodetest).
°C °F	Temperaturmåling. Bruk SELECT-knappen til Å velge temperaturenhet °C aller °F.
μA mAm 10 A	Vekselstrøm- eller likestrømstyrkemåling. Bruk SELECT-knappen for Å velge vekselstrøm aller likestrøm

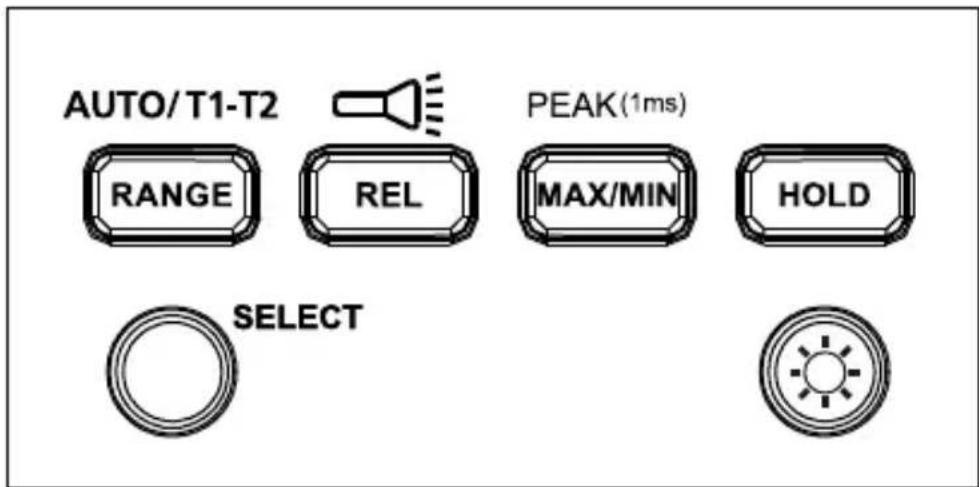

Funksjonsknapper på AM-540-EUR

Knapp Målingsfunksjon
SELECT	Trykk på den gule SELECT-knappen for Å velge alternative målefunksjoner på den roterende bryteren.
OMRÅDE /AUTO T1-T2	Manuelt eller automatisk områdebytte for spenningstrøm, motstand og kapasitans. Standardinnstillingen er automatisk valg av område. Trykk for Å-bytte til manuelt valg. Trykk i 2 sekunder for Å,gå tilbake til automatisk valg av område. Bytt mellom funksjonene T1, T2 og T1-T2 for temperaturmåling.
REL /	Relativ modus ΔTrykk i > 2 sekunder for Å slå arbeidslykten på erler av.
MAKS./MIN./ SPISSVERDI (1 ms)	Trykk for Å angi maksimal/minimal modus for målingsminne. Trykk igjen for den største målingen; trykk igjen for den minste målingen. Trykk i > 2 sekunder for Å,gå ut av maksimal/minimal målingsmodus. Trykk i > 2 sekunder for Å starte modus for spissverdi MAKS. / spissverdi MIN. Trykk igjen for spissverdi MAKS.-måling. Trykk igjen for spissverdi MIN.-måling. Trykk i > 2 sek for Å avslutte modus for spissverdi MAKS. / spissverdi MIN.
HOLD Målin gen som vises på skjermen fryses.
	Trykk i > 2 sekunder for Å slå LCD-bakgrunnsbelysningen på erler av.

Funksjonsknapper på AM-550-EUR

AUTO/T1-T2

PEAK(1ms)

Low Imp.400kΩ

SELECT

Knapp Målin	gsfunksjon
SELECT	Trykk på den gule SELECT-knappen for Å velge alternative målefunksjoner på den roterende bryteren.
OMråDE /AUTO T1-T2	Manuelt eller automatisk områdebytte for spenningstrøm, motstand og kapasitans. Standardinnstillingen er Automatisk område. Trykk for Å-bytte til manuelt område. Trykk i 2 sekunder for Å,gå tilbake til automatisk valg av område. Bytt mellom funksjonene T1, T2 og T1-T2 for temperaturmåling.
REL /	Relativ modus ΔTrykk i > 2 sekunder for Å slå arbeidslykten på erler av.
MAKS./MIN./ SPISSVERDI (1 ms)	Trykk for Å angi maksimal/minimal modus for målingsminne. Trykk igjen for den største målingen; trykk igjen for den minste målingen. Trykk i > 2 sekunder for Å,gå ut av maksimal/minimal målingsmodus. Trykk i > 2 sekunder for Å starte modus for spissverdi MAKS. / spissverdi MIN. Trykk igjen for spissverdi MAKS.-måling. Trykk igjen for spissverdi MIN.-måling. Trykk i > 2 sekunder for Å avslutte modus for spissverdi MAKS. / spissverdi MIN.
HOLD / >2sec	Målingen som vises på skjermen fryses. Trykk i > 2 sekunder for Å slå LCD-bakgrunnsbelysningen på erler av.
Lav imp. 400 kΩ	Bare for spenningsmåling. Trykk og hold knappen for Å endre ingangsimpedansen for V og COM-tilkoblingspunktene til 400 kΩ. Slipp 400 kΩ-knappen for Å,gå tilbake til normal inngangsimpedans for V og COM-tilkoblingspunktene (rundt 10 MΩ).

Todelt skjerm

Vekspenningsmåling

Hovedskjermen viser vekselspenning.

Sekundaerskjermen viser frekvensen.

Vekselstrømstyrkemåling

Hovedskjermen viser vekselstrømstyrke.

Sekundaerskjermen viser frekvensen.

Slå automatisk av

Automatisk avslåing: Ca. 15 minutes.

Nár måleren er i modus for Å slå seg selv av automatisk, kan du trykke en hvilken som helst knapp for Å gjenoppta normal drift.

For a varse deg om feilkobling vil maleren vise "Advarsel" og lydsignalet hores nar proveledningene blir feilaktig satt inn i tilkoblingspunkter som/DDke brukes for maling av de valgte funksjonene.

Funksjon valgt ADVARS EL - Feil tikkoblingspunkt
V, Ω, +, -, Hz, %, La	10 A, mA μA
mA μA°C °F	10A
10 A	mA μA

Advarsel om farlig spunning

LCD-skjermen viser när mäleren registrarer en spanning ≥ 30 V vekselström eller ≥ 42 V likestrom.

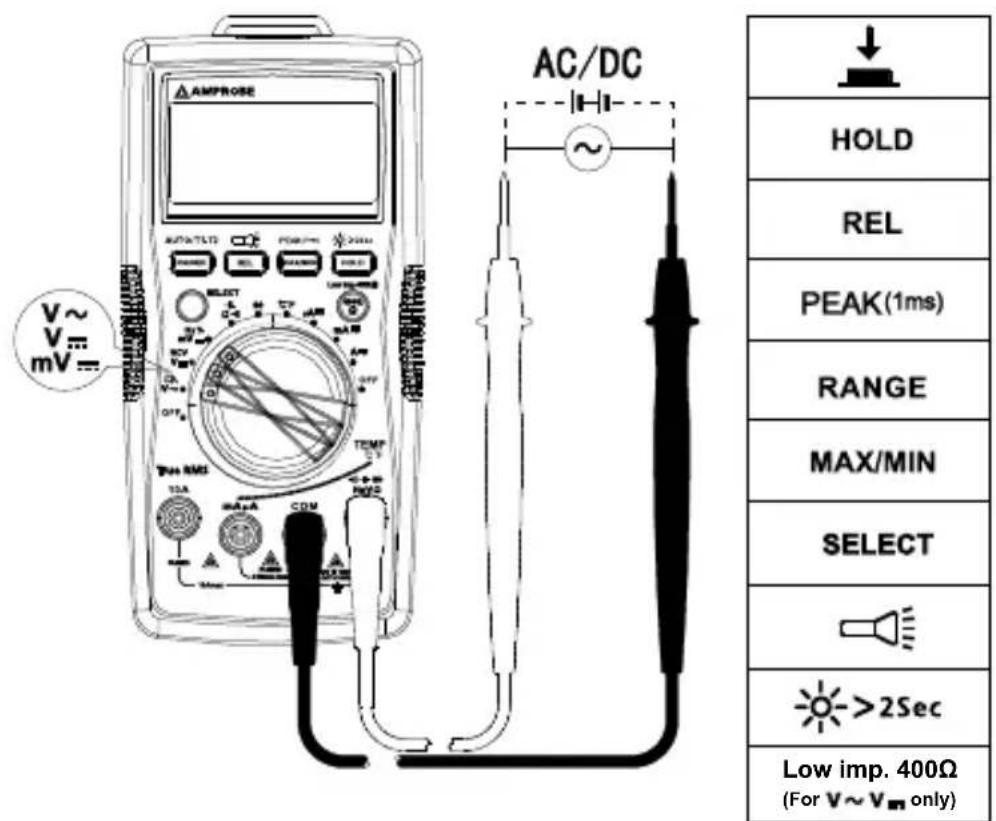

Måling av vekselstrøm- og likestrømspenning

X For a unngå personskade eller skade på mäleren ma du ikke påfore spentning hoyere enn 1000 V vekselstrøm eller 1000 V likestrom. Lydsignalet går avningar er hoyere enn 1000 V vekselstrøm eller 1000 V likestrom.

Lavpassfilter

4 ！

For a unngå personskade eller skade pa mäleren ma du ikke bruke lavpassfilterfunksjon til a kontrollere om det er farlig spenning i kretsen. Bruk alltid spenningsfunksjonen til a kontrollere farlige spenninger.

• Ikke paför spenning høyere enn 1000 V.

Måling av vekselspenning med lavpassfilteret:

Vri den roterende bryteren til V^ , og trykk SELECT-knappen for lavpassfiltermodus. Symbolet Leises pa skjermen.

Måling i vekselspenningsmodus med et lavpassfilter kan blokkere speffening over 1kHz . Lavpassfilteret kan brukes til Å mAle komposittsinusbølgesignal generert av vekselrettere og frekvensomformere.

Obs: Måleren gårinn i manuell modus nár lavpassfiltermodus er aktivert. Modus for automatisk område er/DDgengelig med lavpassfilter.

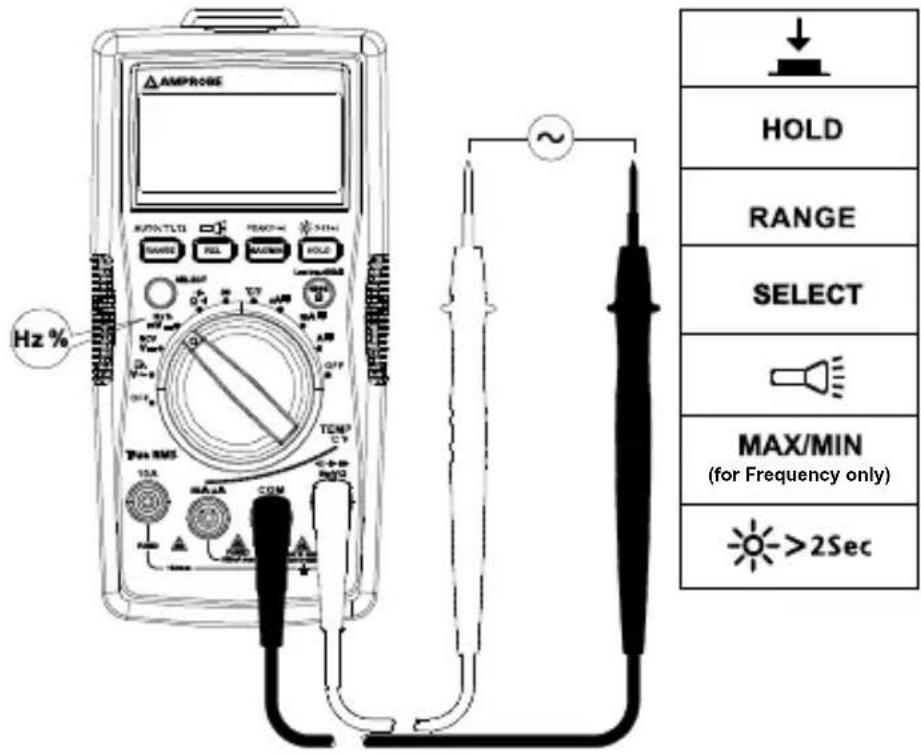

Måle frekvens / relativ innkoplingstid

1. Funksjon for frekvens / relativ innkoplingstid

Trinn 1: Vri den roterende bryteren til Hz %. Bruk SELECT-knappen for Å male Hz eller relativ innkoplingstid.

Trinn 2: Koble proveledningene til kretsen. Koblingsskjemaet ser du nedenfor.

1. Male frekvens med vekselspenningsfunksjonen

Trinn 1: Vri den roterende bryteren til V^

Trinn 2: Koble proveledningene til kretsen. Koble den vanlige (COM)-proveledningen til kretsen for du kobler til den spenningsforende ledningen. (Koblingsskjema finner du under "Måling av vekselstrømspenning").

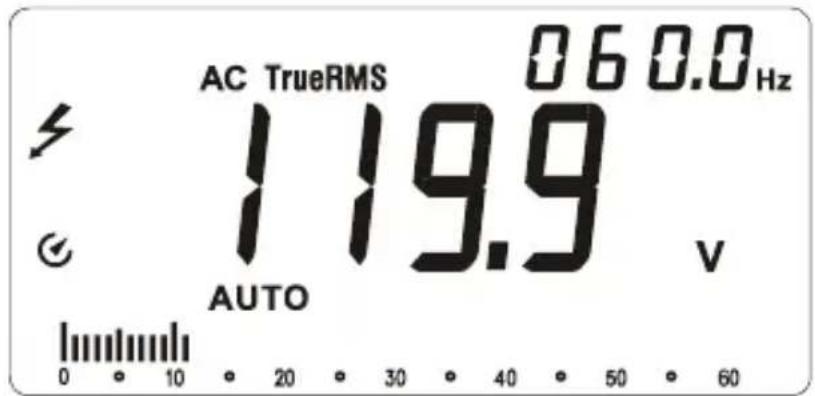

Hovedskjermen viser malingen for vekselspenning. Sekundaerskjermen viser malingen for frekvens.

1. Male frekvens med vekselstromstyrkefunksjonen

Trinn 1: Vri den roterende bryteren til A , mA aller 10A.

Trinn 2: Koble proveledningene til riktig strømtilkoblingspunkt for 10A/ mA A og til kretsen for du gir strom til kretsen som testes (Koblingsskjema finner du under "Måling av vekselstrømstyrke").

Hovedskjermen viser maling av vekselstromstyrke.

Sekundaerskjermen viser malingen for frekvens.

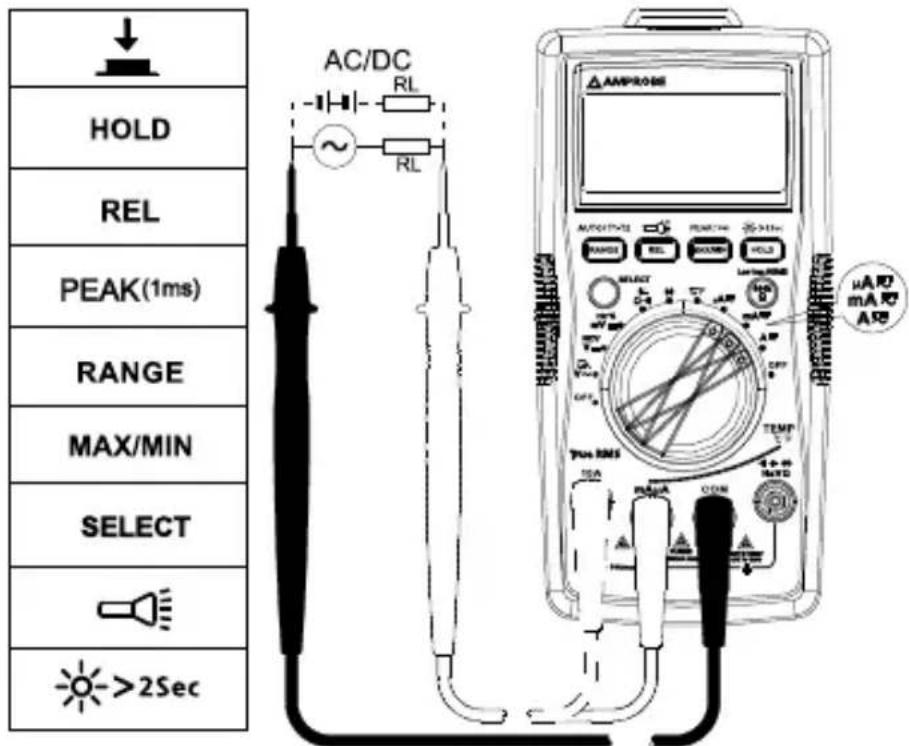

Måling av vekselstrøm- og likestrømstyrke

Trykk SELECT-knappen for a velge vekselstrøm-ller likestromstyrkemåling.

! Unngå personskade eller skade på mäleren:

1. Ikke forsok Å male strømstyrke innate i kretsen nr nullstrømspotensialet til jordingen overstiger 1000 V
2. Bytt til riktig funksjon og omrade for malingen.
3. Ikke plasser provesonden parallelt med en krets narr proveledningene er koblet til strømtilkoblingspunktene.
4. Koble proveledningene til riktig strømtilkoblingspunkt for 10 A/mA μA og til kretsen før du gir strøm til kretsen som testes.
5. När stromstyrken er mellom 8 og 10 A, skal du/DDke mole strommen i mer enn 20 minutter. Vent i 10 minutter fD du tar en ny maling
6. Etter maling slar du av strommen til kretsen for du tar proveledningene av kretsen.

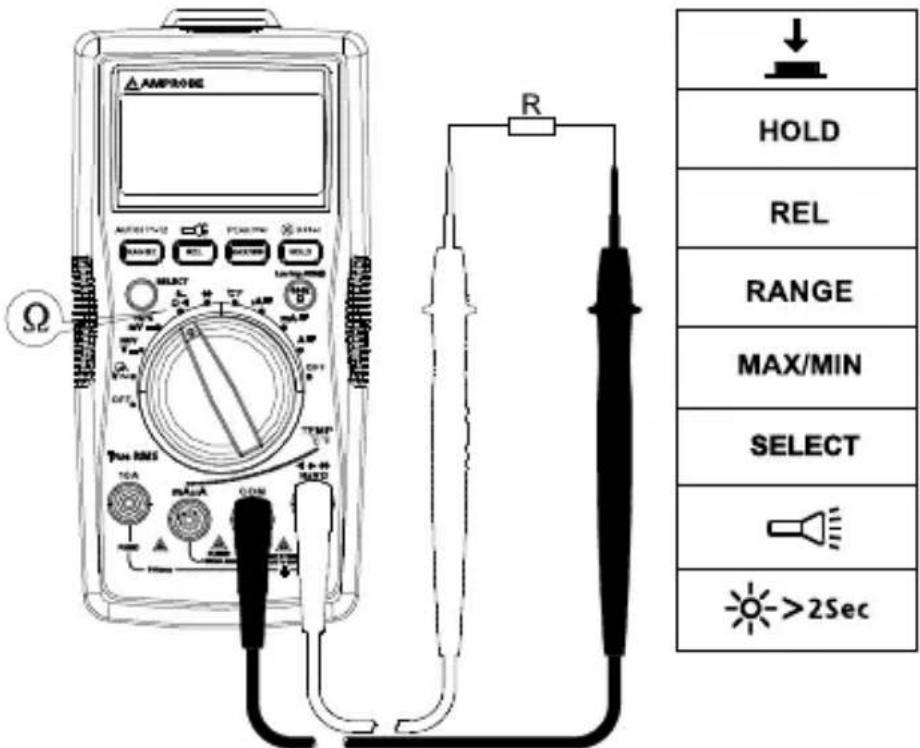

Måling av motstand

Koble fra stromkretsen, og lad ut alle hovspenningskondensatorer for du tester motstand.

Obs: Ved maling av hoyere motstand (>1M) kan det ta noen sekunder for malingen blir stabil.

Indikasjon for overrekkevidde aller apen krets: OL

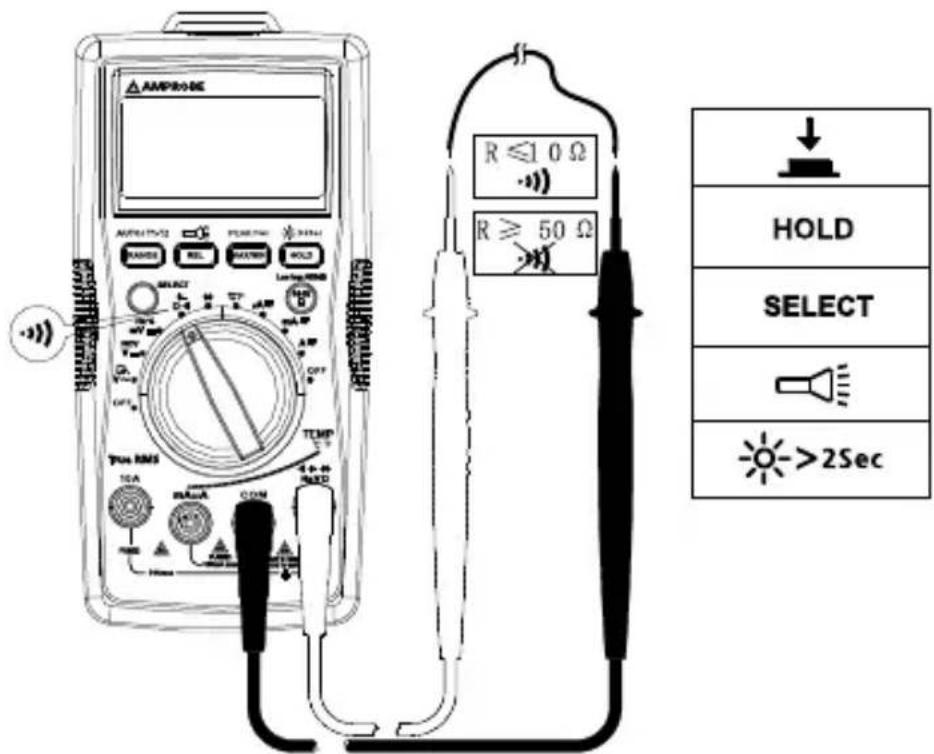

Måle kontinuitet

Koble fra strømkretsen, og lad ut alle høyspenningskondensatorer fandr tester kontinuitet.

Trykk SELECT-knappen for velge kontinuitetsfunksjonen.

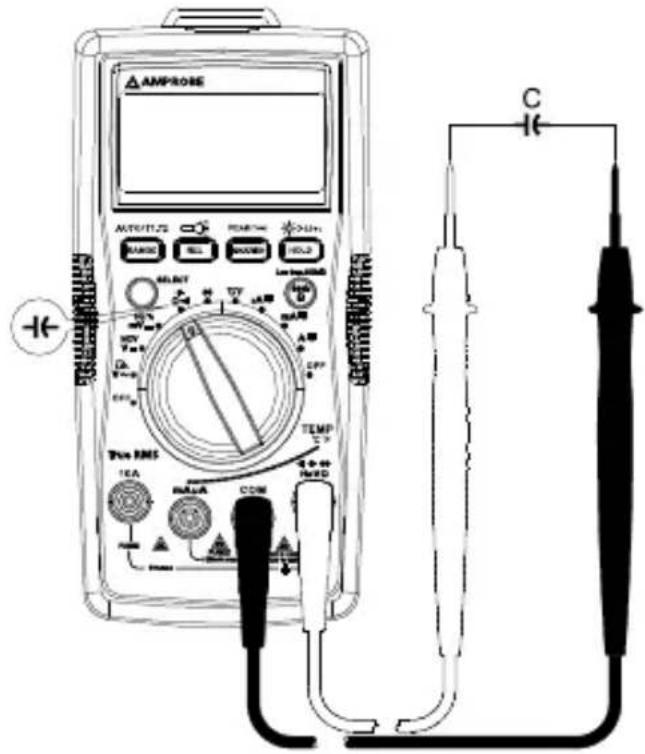

Målingskapasitans

Koble fra strømkretsen, og lad ut alle høyspenningskondensatorer for du maler kapasitans. Bruk funksjonen for likespenning for a kontrollere at kondensatorene er utladet.

Trykk SELECT-knappen for velge funksjonen for kapasitansmåling.

Måling av diode

Koble fra stromkretsen, og lad ut alle hovspenningskondensatorer focr du tester diode.

Obs: En typisk overgangspenning faller 0,5 V til 0,8 V.

Måling av temperatur ^ C / ^ F

1. For à unngå personskade eller skade på mäleren skal du ikke bruke temperatursonden på noen spennningsførende deler.

2. Temperatursensor K-type (kromnikel/nichrosi) termoelement er egnet for a male temperaturer under 230^ (446^) .

Målingstrinn:

Trinn 1: Vri den roterende bryteren til ^ C / F . Skjermen viser "ÄPEN". Trykk SELECT-knappen for a konverterere til F-måling.

Trinn 2: Koble temperatursonden (K-type) til mäleren og til overflaten som skal måles. To temperaturoverflatepunktter kan måles samtidig ved hjelp av temperatursondene som følger med.

Trinn 3: Trykk RANGE-knappen for a velge temperaturmåling T2 aller T1-T2 (standard for temperaturmåling er T1).

↓

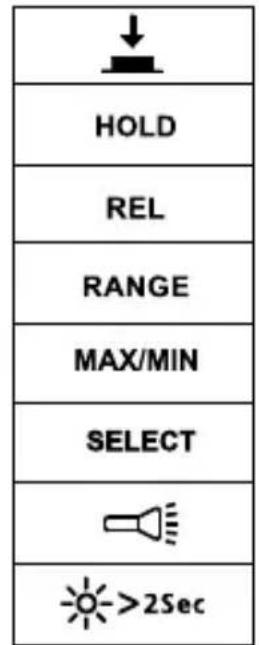

HOLD

RANGE

MAX/MIN

SELECT

>2Sec

Kontaktløs pennningspåvisning (NCV-modus)

4 ！

1. For Å unngå personskade eller skade på mäleren ma du ikke teste uisolerte høyspentledninger.
2. Lydsignalet hores og skjermen viser "OL" när det oppdages vekselspenning over 90 V.
3. Ikke test på farlige spenningsforende ledninger over 750 V vekselstrøm.
4. Før og etter måling av farlig spenning, bør du teste maleren ved Å nærme deg en kjent kilde, for eksempel en linjevekselspenning eller stikkontakt for a sikre at den fungerer som den skal.
5. NCV-modus krever ingen proveledninger kontaktløs pennningsmåling.

Nøyaktighat: ± (% av avlesning + sifre)

Maksimal penning mellom tinkoblingspunkt og jording:

1000 V vekselström sann effektivverdi eller 1000 V likestrom.

Sikring for mA μA-inngang: F1 0,5 A H 1000 V rask sikring, (Φ6,3 × 32) mm

Sikring for 10 A-inngang: F2 11 A H 1000 V rask sikring, ( 10× 38) mm

Maksimal visning: Digital 5999-telling: oppdateres hvert 3. sekund.

Analog pekervising: 61 segmenter. Oppateres 20 ganger hvert sekund.

Indikasjon utenfor område: OL

Rekkevidde: Automatisk og manuell

Hodyde: Drift ≤ 2000m

Driftstemperatur: 0^ - 40^ (32°F-104°F)

Relativ fuktighet: 0^ - 30^ (32^ - 86^)≤ 75% ;30^ - 40^ (86^ - 104^)≤ 50%

Oppbevaringtemperatur: -10 °C-50 °C (14 °F-122 °F)

Elettromagnetisk kompatilitet: I et RF-felt på 1 V/m = Angitt nøyaktighet ± 5 %

Batteri: 9V, 6F22, NEDA1604 eller tilsvarende

Indikasjon for lavt batterinivå:

Mäl (L x B x H): 182 mm x 90 mm x 45 mm (7,2 tommer x 3,5 tommer x 1,8 tommer)

Vekt: Omtrent 354 g (0,78 pound) med batterier montert

1. Likespenningsmåling

Område Oppløsning Best nøyaktigkeit
600,0mV 0,1mV ± (0,5 % + 3 LSD)
6,000V 1mV
	± (0,5 % + 2 LSD)60,00V
600,0V 100mV
1 000V 1V ± (1,0 % + 2 LSD)

Inngangsimpedans:Rundt 10 MΩ;

Overbelastningsvern: ± 1000V

2. Vekselstrømspenningsmåling

Område Oppløsning	Nøyaktigkeit
	45 Hz-400 Hz (AM-540-EUR / AM-550-EUR)	400 Hz-1 kHz (AM-550-EUR)
6,000V 1mV	± (1,0 % + 3 LSD) ± (2 % + 3 LSD)	60,00V 10mV
600,0V 100mV
1 000V 1V ± (1,2 % + 3 LSD) ± (2,5 % + 3 LSD)

Overbelastningsvern: 1000V rms

Inngangsimpedans:Rundt 10 MΩ

Frekvensresp: 45 Hz-400 Hz (AM-540-EUR), 45 Hz-1 kHz (AM-550-EUR)

AM-540-EUR: Snittpávising, sann effektivverdiindikasjon.

effektivverdiindikasjon.

AM-550-EUR: Sann effektivverdi.

Obs: Frekvens (på sekundær skjerm) kan/DD ke vises dersom den malte

spenningen er under 20% av spenningsomrade som kan vises på skjermen.

3. Lavpassfilter

Område Oppløsning Nøyaktigkeit
6,000V 0,001V
60,00V 0,01V
600,0V 0,1V
1 000V 1V

Blokker vekselspenningssignaler over 1 kHz

Overbelastningsvern: 1000 Vp

4. Frekvensmåling

Område Oppløsning Nøyaktigkeit
60,00Hz 0,01 Hz		± (0,1 % + 3 LSD)
600,0Hz	0,1 Hz
6,000kHz 1 Hz
60,00kHz	10 Hz
600,0 kHz	100Hz
6,000MHz	1KHz	± (0,1 % + 3 LSD)
60,00MHz	10KHz

Overbelastningsvern: 1000 Vp

5. Relativ innkoplingstid

Område Opplösning Nøyaktigkeit
10%~90% 0.01%	± (1,2 % + 30 LSD)

Overbelastningsvern: 1000 Vp

6. Likestromstyrkemåling

Område Opplösning Nøyaktigkeit
μA	600 μA 0,1	μA	± (1,0 % + 2 LSD)
	6000 μA 1 μA
mA	60,00mA 10	μA	± (1,2 % + 3 LSD)
	500,0mA 0,1 mA
10 A 10,00A 10mA ± (1,5 % + 3 LSD)

Overbelastningsvern:

mA- μA-område:F1-sikring, 0,5 A H 1000 V rask sikring, (Φ6,3 × 32) mm

10 A-omrade:F2-sikring, 11 AH 1000 V rask sikring, ( 10× 38) mm

7. Vekselstrømstyrkemåling

Område Oppløsning			Nøyaktigkeit
			45 Hz-400 Hz (AM-540-EUR / AM-550-EUR)	400 Hz-1 KHz (AM-550-EUR)
μA	600 μA 0,1	μA	± (1,2 % + 5 LSD)	± (2 % + 5 LSD)
	6000 μA 1 μA	A
mA	60,00mA 10	μA	± (1,5 % + 5 LSD)	± (3 % + 5 LSD)
	500,0mA	0,1mA
10 A 1	0,00A 10mA	± (2 % + 5 LSD)	± (4 % + 5 LSD)

Overbelastningsvern:

μA-mA-omräde: F1 0,5 A H 1000 V rask sikring, (Φ6,3 × 32) mm

10 A-omrade: F2 11 A H 1000 V rask sikring, ( 10× 38) mm

Frekvensrespons: 45 Hz-400 Hz (AM-540-EUR), 45 Hz-1 kHz (AM-550-EUR)

Obs: Frekvens (på sekundær skjerm) kan ikke vises dersom den malte

strømstyrken er under 20% av strømstyrkeområdet som kan vises på skjermen.

8. Motstandsmåling

Område Oppløsning Nøyaktigkeit
600,0 Ω 0,1 Ω	± (1,2 % + 2 LSD)
6,000 kΩ 1 Ω		± (1,0 % + 2 LSD)60,00 kΩ 10 Ω
600,0 kΩ 100 Ω
6,000 MΩ 1 kΩ	± (1,2 % + 2 LSD)
60,00 MΩ 10 kΩ	± (1,5 % + 2 LSD)

Apen kretsspensation:Rundt 0,5 V

Overbelastningsvern: 1000 Vp

9. : Kontinuitet : Diodemåling

Område	Oppløsning Nøyaktigkeit
●●●	0,1 Ω	Åpen kretsspenning er rundt -3 V likestrøm.Motstand > 50 Ω: lydsignal høres ikke.Motstand ≤ 10 Ω. Du hører lydsignal.
→+	1mV	Visningsområdet er 0 V til 2,8 V. Normal penning er rundt 0,5 V til 0,8 V for silisium-PN-overgang.

Overbelastningsvern: 1000 Vp

10. Kapasitansmåling

Område Oppløsning Nøyaktigabet
60,00 nF 10 pF	I REL-status: ± (3 % + 5 LSD)
600,0 nF	100 pF	± (3 % + 5 LSD)
6,000 μF	1 nF
60,00 μF 10 nF
600,0 μF	100 nF	± (4 % + 5 LSD)
6000 μF 1 μF	± (5 % + 5 LSD)
60 mF	10 μF	Ikke angitt

Overbelastningsvern: 1000 Vp

11. Temperaturmåling

Område Opplösning Nøyaktigkeit
-40 – 40°C	+8 LSD) 1°C	±(2%+8 LSD)
>40 – 400°C ±(1%
>400 – 1000°C ±2,5%
-40 – 104°F	+12 LSD) 2°F	±(2%+12 LSD)
>104 – 752°F ±(1%
>752 – 1832°F ±2,5%

Overbelastningsvern: 1000 Vp

K-type (kromnikel/nichrosi) termoelement mä brukes for temperaturmälinger.

Dobbeltsjekk følgende:

1. Bytt sikring aller batteri hvis apparatet ikke fungerer.
2. Se gjennom bruksanvisningen for eventuelle feil eller mangler i operasjonsprosedyren.

Trinn 1: Vri den roterende bryteren til mA.

Trinn 2: Bruk en multimeter med kontinuitetsfunksjon for Å kontrollere sikringskontinuitet for sikringen på mA-/μA-tilkoblingspunkt. Koble proveledningene til mA-/μA-tilkoblingspunkt og COM-tilkoblingspunkt.

		OK
		OK

Kontinuitetslydsignal aktiveres:sikringen er OK

Kontinuitetslydsignal aktiveres ikke:sikringen er brent. Skift ut sikringen som spesifisert.

F1 0,5 A H 1000 V rask sikring, ( ,3× 32) mm

Trinn 1: Vri den roterende bryteren til A.

Trinn 2: Bruk en multimeter med kontinuitetsfunksjon for Å kontrollere sikringskontinuitet for sikringen på 10 A-tilkoblingspunkt. Koble proveledningene til 10 A-tilkoblingspunkt og COM-tilkoblingspunkt.

A
		OK
		OK

Kontinuitetslydsignal aktiveres:sikringen er OK

Kontinuitetslydsignal aktiveres/DD:ikringen er brent. Skift ut sikringen som speisifisert.

F2 11 A H 1000 V rask sikring, (40× 38) mm

Med unntak for utskifting av batteri, bør enhver reparasjon av måleren kun utføres av et autorisert servicesenter eller av annet servicepersonell som er kvalifisert for instrumentet.

Frontpanelet og esken kan rengjores med en mild blanding av sape og vann. Pafor sparsomt med en myk klut, og la det tørke helt ffor du bruker. Ikke bruk aromatiske hydrokarboner, bensin ell er klorlsemidler til rengjoring.

ADVARSEL

Unngå personskade eller skade på mäleren:
Koble fra prøveledningene før du apner esken.
Bruk KUN sikringer med angitt strømstyrke, avbrudd, spenning, og hastighet.

Folg donne fremgangsmåten for bye tte BATTERI:

1. Koble proveledningsonden fra malekretsen.
2. Sett mäleren til OFF.
3. Ta skruene av, batteridekselet og apne batteridekselet
4. Ta ut batteriene, og sett inn et 9 V (6F22) aller tilsvarende. Batteridekselet oppgir riktig polaritet. Monter batteriet i batteridekselet.
5. Sett batteridekselet på igjen, og stram skruene.

Batteri: 9 V (6F22)-batteri eller tilsvarende

1. Koble proveledningsonden fra malekretsen.
2. Sett maleren til OFF.
3. Ta skruene av kabinettet, og apne det.
4. Ta ut den ødelagte sikringen, og sett inn en ny sikring som spesifisert.
5. Sett kabinetet tilbake på klass, og stram skruen.

Sikringsklassifiseringer:

mA-/μA-tilkoblingspunkt: F1-sikring, 0,5 A H 1000 V rask sikring, ( 6,3× 32) mm

10 A-tilkoblingspunkt: F2-sikring, 11 A H 1000 V rask sikring, ( 0× 38) mm

AM-540-EUR

AM-550-EUR

Den primaere skaerm viser AC-strøm.

Måling at AC og DC strøm

Kontroller følgende dobbelt:
