BRUGSANVISNING AM540EUR Amprobe

Forå unngå personskade eller skade på mäleren skal du ikke på fore spentning over 1000V.

Lydsignalet hores nár den paviste spennen er ≥ 90V og lydsignalet forblir pa. Avstandene mellom ledningen og maleren bør vare ^e8mm

DETALJERTE SPESIFIKASJONER

Temperatur i omgivelsene: 23^± 5^ (73,4^± 9^) ; Relativ temperatur: ≤ 75%

Dersom maleren ikke fungerer, kontrollerer du batteri, prveledninger, osv., og bytt om nødvendig.

Folgdenne fremgangsmatenforbyttesIKRING:

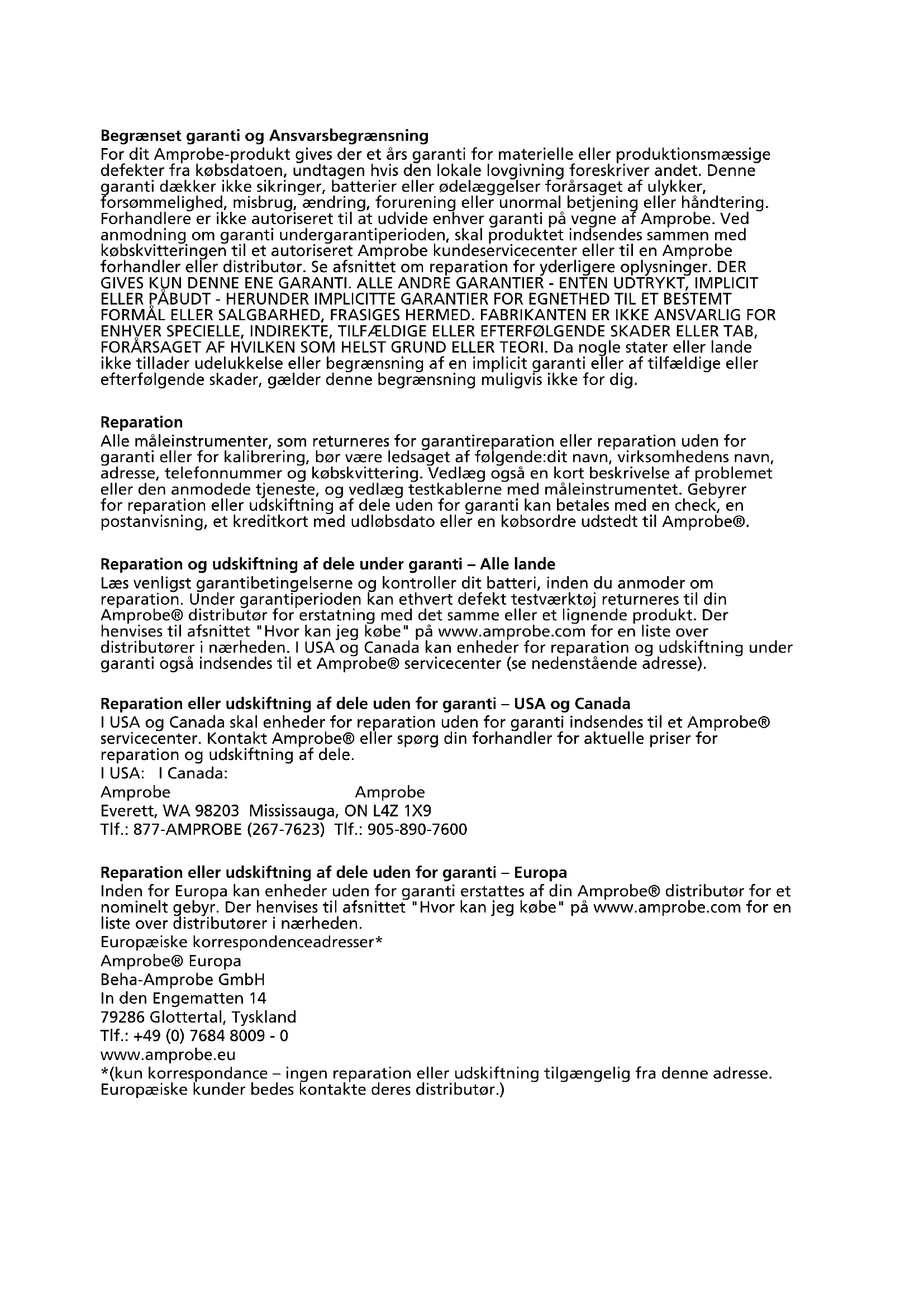

Begrænset garanti og Ansvarsbegrænsning

For dit Amprobe-produkt gives der et Års garanti for materielle eller produktionsmaessige defekter fra kobsdatoen, undtagen hvis den lokale lovgiving foreskriver andet. Denne garanti dækker ici sikringer, batterier erller odelæggelser forarsaget af ulykker, forsommelighed, misbrug,ændring,forurening erller unnormal betjening erherhandtering. Forhandlere er ici autorisert til at udvide enhver garanti pa vegne af Amprobe. Ved anmodning om garanti undergarantiperioden, skal produkt indsendes sammen med kobskvitteringen til et autorisert Amprobe kundeservicecenter eriler til en Amprobe forhandler eller distribuor. Se afsnittet om reparation for yderligere oplysninger. DER GIVES KUN DENNE ENE GARANTI. ALLE ANDRE GARANTIER - ENTEN UDTRYKT, IMPLICIT ELLER PABUDT - HERUNDER IMPLICITTE GARANTIER FOR EGNETHD TIL ET BESTEMT FORMAL ELLER SALGBARHED, FRASIGES HERMED. FABRIKANTEN ER IKKE ANSVARLIG FOR ENHYVER SPECIELLE,INDIREKTE, TILFAELDIGE ELLER EFTERFOLGENDE SKADER ELLER TAB, FORARSAGET AF HVILKEN SOM HELST GRUND ELLER TEORI. Da nogle stater erler lande ikke tillader udelukkelse erler begraensning af en implicit garanti erller af tilfaeldige erler afterfolgende skader, gelder denne begraensning muligvis ici for dig.

Reparation

Alle malenstrumenter, som returneres for garantireparation ell reparation uden for garanti ellr for kalibrering, borendsaget af folgende:dit navn, virksomhedens navn, adresse, Telefonummer og kobskvittering. Vedlag ogsa en kort beskrivelse af problemet ellr den anmodede tjeneste, og vedlag testkablerne med maleninstrumentet. Gebyrer for reparation ell erudskiftning af dele uden for garanti kan betales med en check, en postanvisning, et kreditkort med udlobsdato ellr en kobsordre udstedt til Amprobe®.

Reparation og udskiftning af dele under garanti – Alle lande

Læs venligst garantibetingelserne og kontROLLER dit batteri, inden du anmoder om reparation. Under garantiperioden kan ethvert defekt testværktøj returneres til din Amprobe® distributør for erstatning med det samme eller et lignende produkt. Der henvises til afsnittet "Hvor kan jeg kobe" på www.amprobe.com for en liste over distributør iærheden. I USA og Canada kan enheder for reparation og udskiftning under garanti ogsså indsendes til et Amprobe® servicecenter (se nedenstaende adresse).

Reparation eller udskiftning af dele.uden for garanti - USA og Canada

I USA og Canada skal encheder for reparation Eden for garanti indsendes til et Amprobe® servicecenter. Kontakt Amprobe® eller sporg din forhandler for aktuelle priser for reparation og udskiftning af dele.

I USA: I Canada:

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

TIf.: 877-AMPROBE (267-7623) TIf.: 905-890-7600

Reparation aller udskiftning af dele.uden for garanti - Europa

Inden for Europa kan enheder Eden for garanti erstattes af din Amprobe® distributør for et nominelt gebyr. Der henvises til afsnittet "Hvor kan jeg kobe" på www.amprobe.com for en liste over distributører iærheden.

Europaeiske correspondenceadresser*

Amprobe® Europa

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Tyskland

TIf.: [phone] - 0

www.amprobe.eu

*kun correspondence - ingen reparation ell er udskiftning tilgengelig fra donne adresse. Europaeiske kunder bedes kontakte deres distributør.)

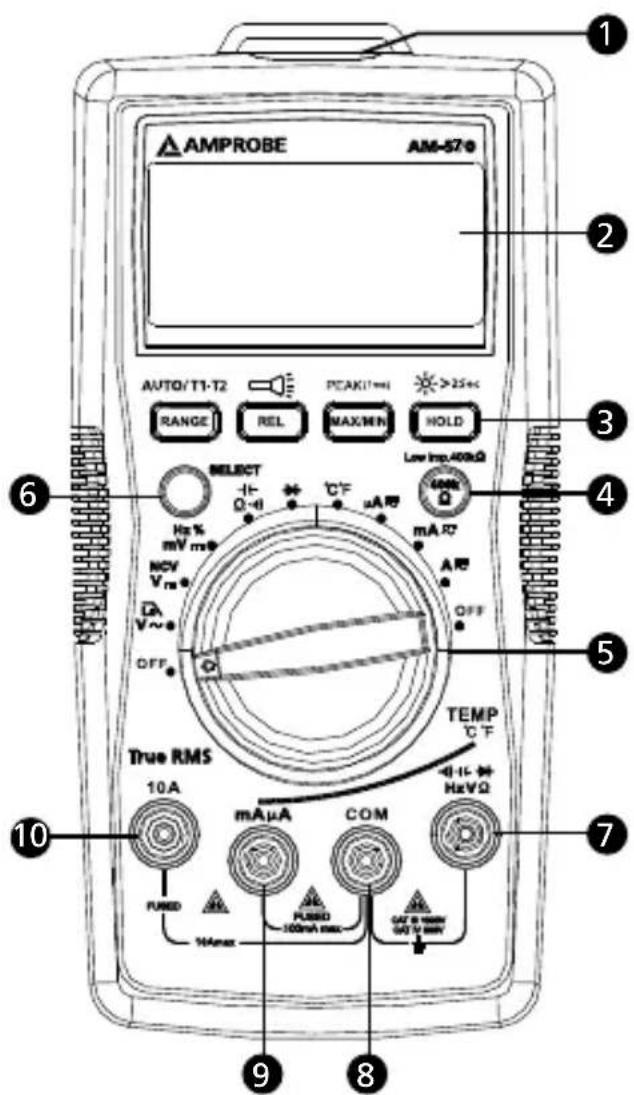

Lommelygte
LCD-skaerm
3 Trykknapper (se udforelse af maling for knapfunktioner)

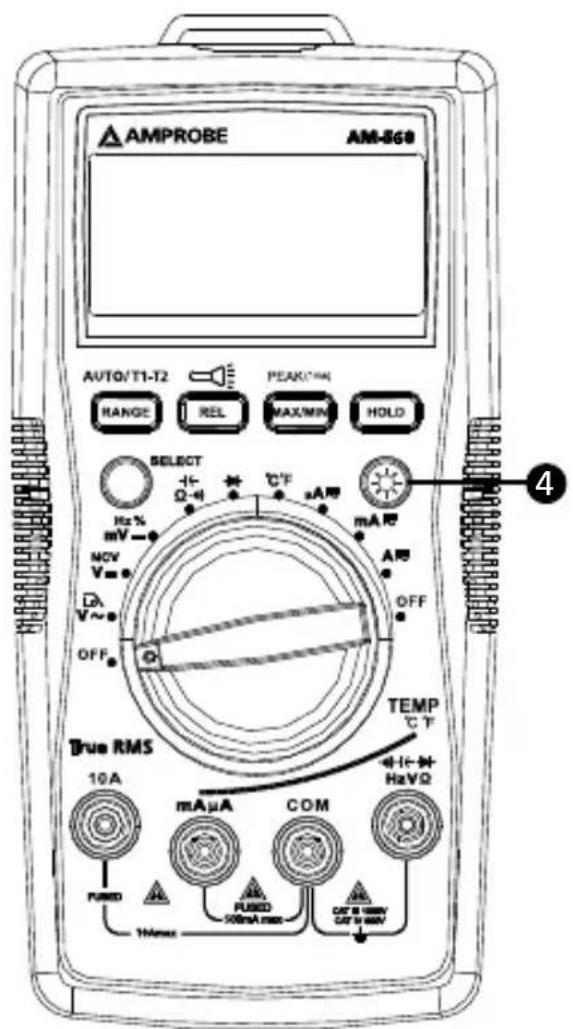

AM-550-EUR: Knap for lav impedans AM-540-EUR: Knap for baggrundclys
5 Drejeomskifter
Knappen SELECT til valg af Funktion
Indgangsterminal for maling af spending, diode, kapacitet, modstand, kontinuitet og temperatur
COM-terminal (retur) for alle malinger
Indgangsterminal for maling af AC/DC mA/uA
10 Indgangsterminal for maling af AC/DC A op til 10 A

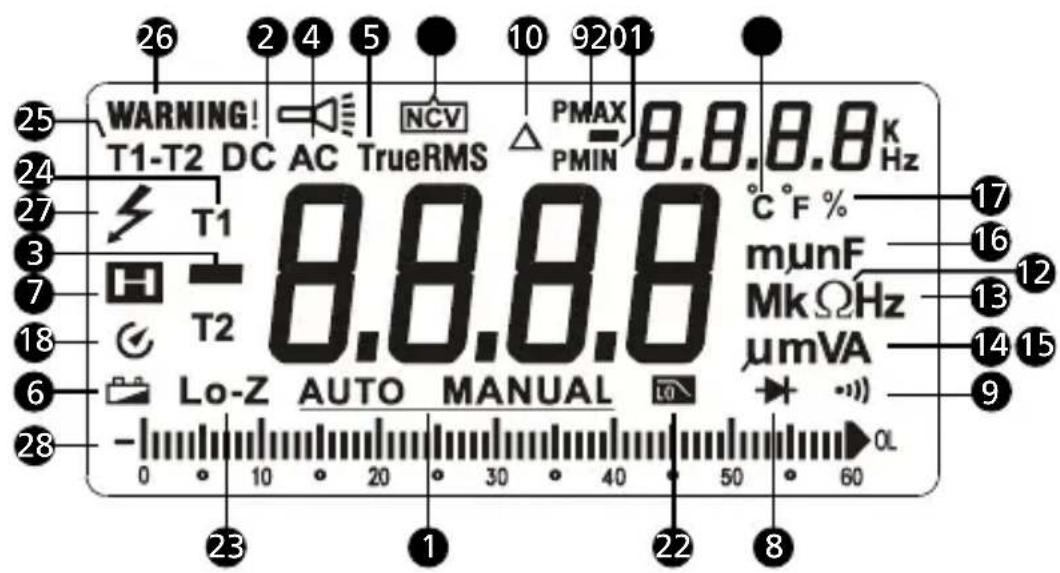

Skærm

1 Automatisk aller manuel omrade
2 Jævnstrøm
Negativ aflaesning
Vekselström
5 Virkelig rms-vaerdi
6 Indikator for lavt batteri
Lagring af data
8 Diodetest
9 Kontinuitetstest
10 Relativ nul-tilstand
Non-kontakt spænding detekteringstilstand
Måleenheder for modstandstest
3 Maleenheder for frekvenstest
14 Maleenheder for spendingstest
15 Maleenheder for strømtest
16 Maleenheder for kapacitetstest
17 Driftscyklus

18 Automatism slukning
19 Maksimum/minimum aflaesning hukommelse
20 Positiv/negative spids aflaesning hukommelse
21 Maleenheder for temperaturtest
2 Low-pass filter
400 KΩ lavimpedanstest (kun AM-550-EUR)
24 Måling af temperatur T1 eller T2
25 Måling af temperatur T1 - T2
26 Advarsel for forkert forbindelse af indgangsterinaler for terminaler
27 Tilstedevarelse af farlige spændinger
28 Analog visning af sogjlegraf

INDHOLD

SYMBOL 2
SIKKERHEDSOPLYSNINGER 2
UDPAKNING OG INSPEKTION 3
FUNKTIONER 4
UDFORE MÄLINGER 5

Positioner af drejeomskifter. 6
Funktionsnapper 6
Måling at AC og DC spænding. 9
Low-pass filter 9
Måling af frekvens/Driftscyklus. 11
Måling at AC og DC strøm. 13
Måling af modstand 14
Måling af kontinuitet 15
Måling af kapacitet 16
Måling af diode 17
Måling af temperatur ^ C / ^ F 18
Non-kontakt spænding detekteringstilstand. 19

SPECIFICATIONER 20

VEDLIGEHOLDELS 24

UDSKIFTNING AF BATTERIER OG SIKRING 25

SYMBOLER

4	Advarel! Risiko for elektrisk stød.
1	Advarel! Der henvises til forskaringen i++,++, brugervejledning
~	Vekselstrøm (AC)
=	Jævnstrøm (DC)
	Apparatet er beskyttet med dobbelt isolering eller forstørket isolering
=	Jord
	Hørlig tone
	Batteri
€	Opfylder kravene i de europæiske direktiver
	Overholder relevante australske standarder
US	Canadian Standards Association (NRTL/C)
	Dette produit pågressive bortskaffes som usorteret husholdningsaffald. Skal bortskaffes ved et kvalificeret genbrugscenter.

SIKKERHEDSOPLYSNINGER

Spændingstesteren opfylder kravene i:

IEC/EN 61010-1 3. udgave forureningsgrad 2, malingskategori IV 600 V og malingskategori III 1000 V

IEC/EN 61010-2-31 for terminaler

EMC IEC/EN 61326-1

Målingskategori IV (kategori IV) er for mälinger, som udføres ved kilden af lavspændingsinstallationen. Der vises eksempler på elektriske maleinstrumenter og mälinger på primäre encheder til beskyttelse af overspænding og kontrolenheder af variationer.

Målingskategori III (CAT III) er for målinger, der udføres i bygningsinstallationer. Der vises eksempler på målinger på distributionstavler, hovedafbrydere, ledningsføring, herunder kabler, bus-bars, forbindelsesbokse, kontakter, stikkontakter i feste installationer somt udstyr til industriel brug og andre apparater, f.eks. stationære motorer med permanent tilslutning til feste installationer.

Advarsel: Læs inden ibrugtagning

• Følg disse anvisninger for at undgå elektrisk stød eller personlige kvæstelser, og brug kun@maleinstrumentet som specificeret i dette brugervejledning.
• Brug/DD maleinstrumentet erder terminalerne, hvis de er beskadigede erher hvis maleinstrumentet icke virker korrekt. Hvis du er i tvivil, bcr du fmauleinstrumentet kontrolleret af en servicetekniker.
• Brug altid de korrekte Funktioner og maleområder.
• Inden du drejer på drejeomskifteren for valg af Funktionsområde, skal du frakoble terminalerne fra kredsløbet.
• Kontroller@maleinstrumentets drift ved at@male en kendl spændingskilde.
• Tilfør ikke mere end den nominelle spænding, som markeret på@maleinstrumentet, imellem terminalerne eller imellem haver terminal og jord.
• Udvis forsigtighed, nár du arbejder med spændinger på over 30 V AC rms, 42 V AC spids eller 60 V DC. Disse spændinger udgør en risiko for elektrisk stød.
• Frakobl strømkredsløbet og aflad alle højspændingskondensatorer inden udførelse af måling af modstand.
• Brug/DD: Maleinstrumentet i omrader med eksplovice gasser erer damp.
• Når du bruger terminalerne, skal du holde fingre ne bagved fingerbeskyttelsen.

UDPAKNING OG INSPECTION

Din forsendelsespakke skal indeholde:

1 AM-540-EUR erer AM-550-EUR Multimeter

1 Testkabler
2 Temperatursonder
1 Temperaturadapter
1 Velcro-rem

1 9 V (6F22) batteri (installeret)

1 Brugervejledning
1 Bæretaske

Hvis nogle dele er beskadiget aller mangler, skal du returnere den komplette pakke til stedet, hvor du kobe det for at f' erstattet pakken.

FUNKTIONER

Multimeteret er designet til professionelle HVAC-teknikere. AM-540-EUR mäler et komplet område af elektriske parametre og Funktioner. Nøglefungtionerne er:Måling af temperatur, kapacitet for at kontrollere kondensatorer for start af motorer, mikroampere for fejlsøgning af flammesensor og et low-pass filter til at foretage præcise mälinger på drev med variabel frekvens. Med den indbyggede lommelygte og non-kontakt detektering af spænding, er AM-540-EUR det rigtige valg for den professionelle HVAC-tekniker. Dette mäleinstrument overholder sikkerhedskravene i kategori IV 600 V og kategori III 1000 V for de flete behov for avanceret HVAC-fejlsøgning.

Amprobe AM-550-EUR er et fuldt udstyret multimeter, som er designet til professionelle elektrikere, som skal vedligeholde aller fejlsøge på avancerede elektriske systemer. Sensoren for virkelig rms maler spendinger præcist på systemer, som berøres af harmoniske signaler; den indbyggede lommelygte gør det muligt at identificere kabler ved arbejder ved dãrlig belysning, og non-kontakt detektering af spending muliggør hurtige malinger,.uden behov for yderligere værktøj. AM-550-EUR maler øgs temperaturer ved dobbelte indgange, og er udstyret med en lavimpedans-funktion til at detektere vagabonderende strømme samt et low-pass filter til præcis maling af drev med variable frekvenser. Dette maleinstrument overholder sikkerhedskravene i kategori IV 600 V og kategori III 1000 V til brug i de fleste industrielle anvendelser.

• Målinger: AC/DC-spænding op til 1000 V, AC/DC-strøm, modstand, frekvens, kapacitet, temperatur, driftscyklus.

• Specielle Funktioner:

• Lav Z - til at detektere "fantomspændinger" (kun AM-550-EUR)

• Low-pass filter for drev med variabel frekvens
• Non-kontakt detektering af spænding
• Hørbar kontinuitet

• Diodetest

• Baggrundsbelyst LCD-skærm med analog sogjlegraf til dobbelt aflæsning

• Begivenheder:

Lagring af data
-MAKS/MIN hukommelse
- Fastfrlysning af spidser
- Relativ nul-tilstand

• Indbygget lommelygte
• Plads til opbevaring af terminaler og "tredjehandsholder"
• Advarsel imod forkert tilslutning af terminaler
• Automatisk aller manuel område
• Automatism slukning
• Advarsel ved lavt batteriniveau
• Velcro-rem til at ophange et malinstrument
• Sikkerhed: Kategori IV 600 V, kategori III 1000 V

4 ！

1. Brug de korrekte Funktioner og moleomrader.
2. For at undgå elektrisk stød, personlige kvæstelser eller beskadigelse af mæleinstrumentet, skal du frakoble strømkredsløbet og aflade alle højspændingskondensatorer inden udførelse af måling af modstand og diode.

3. Sādan forbinder du terminalerne:

4. Forbind common (COM) terminalen til kredsløbet, inden du forbinder den stromførende ledning.

5. After måling skal du fjerne den strømførende ledning, inden du fjerner common (COM) terminalen fra kredsløbet.

6. Der vises et symbol "OL" på LCD-skærmen,ningar malingen går uten for området.

Positioner af drejeomskifter

Positioner af drejeomskifter	Målingsfunktion
v~/ L	Måling af AC-spænding/Low-pass filter (1 kHz). Brug knappen SELECT til at vælgge en,anden Funktion.
V= / NCV	Måling af DC-spænding/Non-kontakt detektering af spænding. Brug knappen SELECT til at vælgge en,anden Funktion.
mV= / Hz%	Måling af DC millivolt/frekvens/driftscyklus.Brug knappen SELECT til at vælgge en,anden Funktion.
Ω / -k-	Måling af modstand/kapacitet/kontinuitet. Brug knappen SELECT til at vælgge en,anden Funktion.
→+	Måling af spænding af diode PN-forbindelse (diodetest).
°C °F	Måling af temperatur. Brug knappen SELECT til at vælgge temperaturenhed °C aller °F.
μA mA 10 A	Måling af AC-ller DC-strøm. Brug knappen SELECT til at vælgge imellem AC aller DC.

Trykknap Målg
SELECT	Tryk på den gule knap SELECT til valg af Funktion for at vælgge andre@målefunktioner på drejeomskifteren.
OMRÅDE/ AUTOMATISK T1-T2	Skift imellem manuelt eller automatisk område for måling af spænding, strøm, modstand og kapacitet. Standardindstilling er automatisk område. Tryk på knappen for at skifte til manuelt område. Tryk i 2 sekunder for at vende tilbage til automatisk område. Skift imellem T1 eller T2 eller T1-T2 Funktion for måling af temperatur.
REL /	Relativ tilstand ΔTryk på >2 sekunder for at tænde eller slukke for lommelygten.
MAKS/MIN/SPIDS (1 ms).	Tryk for at går til maksimum/minimum aflæsnings hukommelsestilstand. Tryk ingen for maksimum aflæsning; tryk ingen for minimum aflæsning. Tryk > 2 sekunder for at forlade maksimum/minimum aflæsningstilstand. Tryk > 2 sekunder for at går til tilstanden MAKS. spids/MIN. spids. Tryk ingen for aflæsning af MAKS. spids; tryk ingen for aflæsning af MIN. spids. Tryk > 2 sek. for at forlade aflæsningstilstanden MAKS. spids/MIN. spids.
HOLD Skærn	men fast fryser den aktuelle aflæsnig.
	Tryk >2 sekunder for at tænde eller slukke for baggrundslys for LCD-skaermen.

Trykknap Målg
SELECT	Tryk på den gule knap SELECT til valg af Funktion for at vælgge andre@målefunktioner på drejeomskifteren.
OMRÅDE/ AUTOMATISK T1-T2	Skift imellem manuelt eller automatisk område for mång af spænding, strom, modstand og kapacitet. Standardindstilling er automatisk område. Tryk på knappen for at skifte til manuelt område. Tryk i 2 sekunder for at vende tilbage til automatisk område. Skift imellem T1 eller T2 eller T1-T2 Funktion for tälige af temperatur.
REL /	Relativ tilstand ΔTryk på >2 sekunder for at tände eller slukke for lommelygten.
MAKS/MIN/SPIDS (1 ms).	Tryk for at på til maksimum/minimum aflæsnings hukommelsestilstand. Tryk ingen for maksimum aflæsning; tryk ingen for minimum aflæsning. Tryk > 2 sekunder for at forlade maksimum/minimum aflæsningstilstand. Tryk > 2 sekunder for at på til stunden MAKS. spids/MIN. spids. Tryk ingen for aflæsning af MAKS. spids; tryk ingen for aflæsning af MIN. spids. Tryk > 2 sek. for at forlade aflæsningstilstanden MAKS. spids/MIN. spids.
HOLD / >2Sec	Skærmen fast fryser den aktuelle aflæsning/Tryk >2 sekunder for at tände eller slukke for baggrundslys for LCD-skærmen.
Lavimpedans 400 kΩ	Kun for täling af spændinger. Tryk og hold på knappen for atændre indgangsimpedans for V og COM terminaler til 400 kΩ. Slip knappen 400 kΩ for at vende tilbage til normal indgangsimpedans for V og COM terminaler (ca. 10 MΩ).

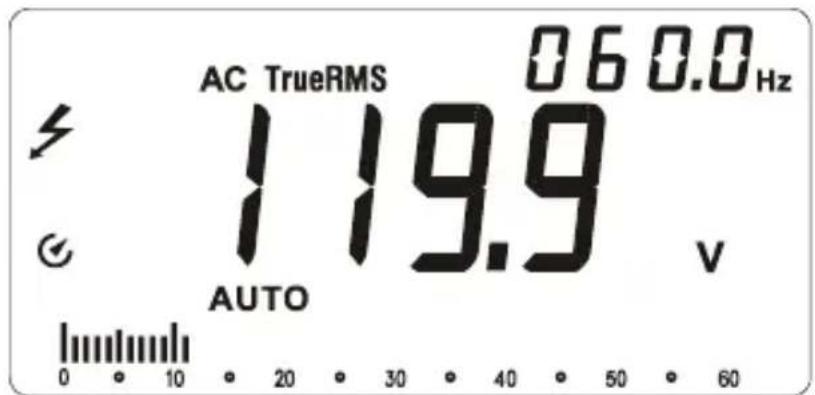

Dobbelt skærm

Måling af AC-spænding

Den primaere skaerm viser AC-spanding.

Den sekundaere skaerm viser frekvens.

Måling af AC-strøm

Den sekundäre skærm viser frekvens.

Automatisk slukning

Automatisk slukning: After ca. 15 minute.

När mäleinstrumentet er i tilstanden automatisk slukning, skal du trykke på en vilkårlig knap for at genoptage normal drift.

Måling af REL (V, A, Ω og +-)

Måleinstrumentet beregner værdier baseret på den gemte værdi,ær det er indstillet til den relaterede skærmværdi i tilstanden REL malt værdi -referenceværdi

Bemerk: Du må ikke aktivere relativ tilstand,ningar skærmen viser "OL".

Advarsel for forkert forbindelse af indgangsterminaler

For at advare om forkert forbindelse af indgangsterinalerne, viser maleinstrumentet en "Advarsel" og summeren afgiver en lyd, när terminalerne forbinds til emner, som/DDke er til maling af de valgte Funktioner.

Valgt funktion	ADVARSEL - Forkert forbindelse af indgangsterminaler
V, Ω, +, -, Hz, %, La	10 A, mA μA
mA μA°C °F	10A
10 A	mA μA

Advarsel imod farlige spændinger

LCD-skærm viser, nár@maleinstrument detekterer en spænding ≥30 V AC eller ≥42 V DC.

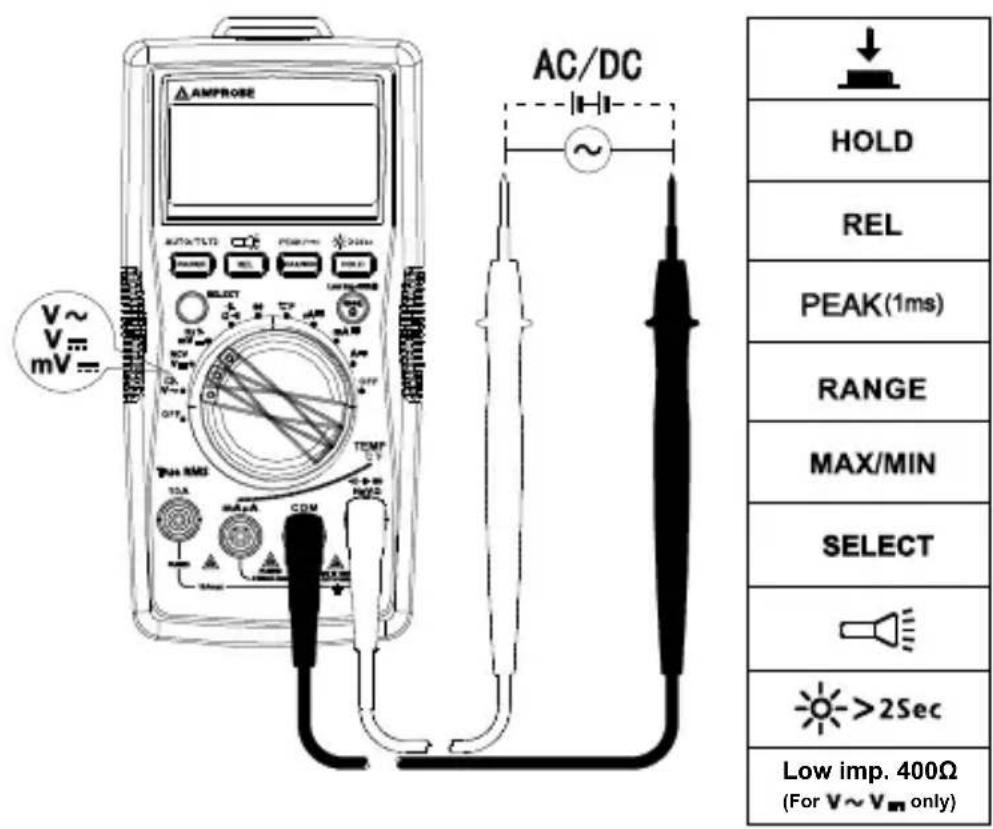

Måling at AC og DC spænding

For at undgå personlige kvæstelser eller beskadigelser på mæleinstrumentet,omaly du ikke tilføre spændinger hjere end 1000 V AC eller 1000 V DC.Summeren afgiver en lyd,när der detekteres en spænding hjere end 1000 V AC og 1000 V DC.

Low-pass filter

4 ！

For at undgå personlige kvæstelser eller beskadigelser på maleinstrumentet, ma du ikke bruge low-pass filterfunktionen til at bekråfte tilstedeværelse af farlige spændinger i kredsløbet. Brug alto spændingsfunktionen til at bekråfte farlige spændinger.
- Tilfor ikke en spændingskilde, som er hoyere end 1000 V.

Måling af AC-spænding med low-pass filter:

Sæt drejeomskifteren til positionen V~ og tryk på knappen SELECT for at gå til tilstanden low-pass filter, hvorefter symbolet Loises på skærmen.

Hvis du udfører målinger i tilstanden AC-spænding med et low-pass filter, kan det blokere spændinger over 1 KHz. Low-pass filteret kan bruges til at@male komposit sinussignaler, som genereres af en vekselretter og motordrev med variabel frekvens.

Bemerk: Maleinstrumentet gär i manuel tilstand, narr tilstanden low-pass filter aktiveres. Tilstanden automatisk område er/DDke tilgengelig for for Funktionen low-pass filter.

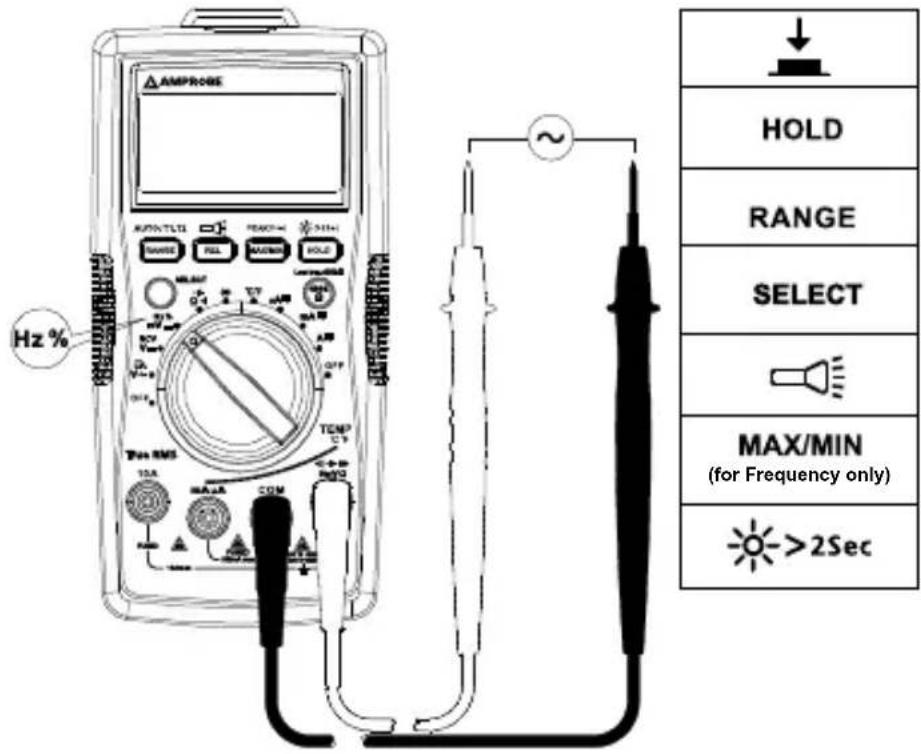

Måling af frekvens/Driftscyklus

For at undgå personlige kvæstelser eller beskadigelser på mäleinstrumentet,mö du ikke tilføre spændinger, som overstiger 1000 V.

1. Funktionerne Frekvens/Driftscyklus

Trin 1: Sæt drejeomskifteren til positionen Hz %. Brug knappen SELECT for måling af Hz eller driftscyklus.

Trin 2: Forbind terminalerne til kredsløbet. Se nedenstående forbindelsesdiagram.

1. Måling af frekvens med Funktionen AC-spænding

Trin 1: Sæt drejeomskifteren til position V~.

Trin 2: Forbind terminalerne til kredsløbet. Forbind common (COM) terminalen til kredsløbet, inden du forbinder den strømførende ledning (se forbindelsesdiagrammet "Måling af AC-spænding").

Den primaere skaerm viser AC-spending. Den sekundaere skaerm viser frekvens.

1. Måling af frekvens med Funktionen AC-strøm

Trin 1: Sæt drejeomskifteren til position μA, mA eller 10 A.

Trin 2: Forbinde terminalerne til den korrekte indgangsterminal 10 A/mA A og til kredslobet, inden du tænder for strømmen til kredslobet under malingen (se forbindelsesdiagrammet "Måling af AC-strøm").

Den primaere skaerm viser AC-strom.

Den sekundaere skaerm viser frekvens.

Tryk på knappen SELECT for at vælgé funktionen til måling af AC eller DCstrøm.

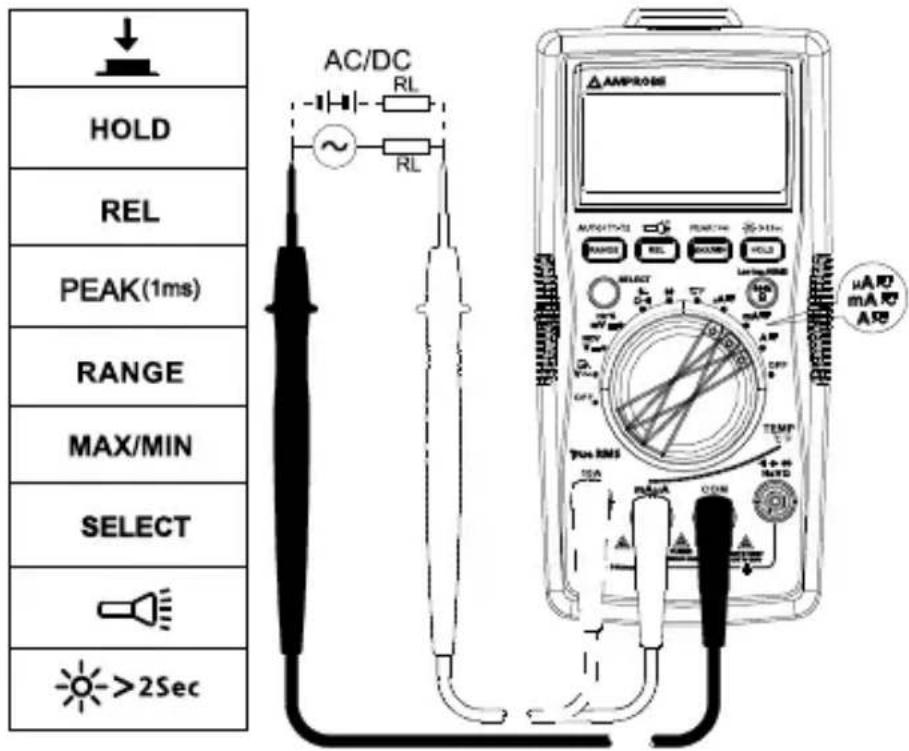

For at undgå personlige kvæstelser eller beskadigelser på maleinstrumentet:

1. Forsog ikke at udføre en måling af strøm inden for kredsløbet,ningar det abne kredsløbspotentiale til jord overstiger 1000 V.
2. Brug de korrekte Funktioner og maleomrader.
3. Placer ikke terminalen parallelt med et kredsløb, Near terminalerne er forbundet til strømterminalerne.
4. Forbinde terminalerne til den korrekte indgangsterminal 10 A/mA A og til kredslobet, inden du tænder for strømmen til kredslobet under malingen.
5. For strømområdet fra 8-10 A, mA du ikkeMLE strømmen i laengere end 20 minutter. Vent i 10 minutter, inden du udforer den æste måling
6. Efter maling skal du slukke for strommen til kredslobet, inden du fjerner terminalerne fra kredslobet.

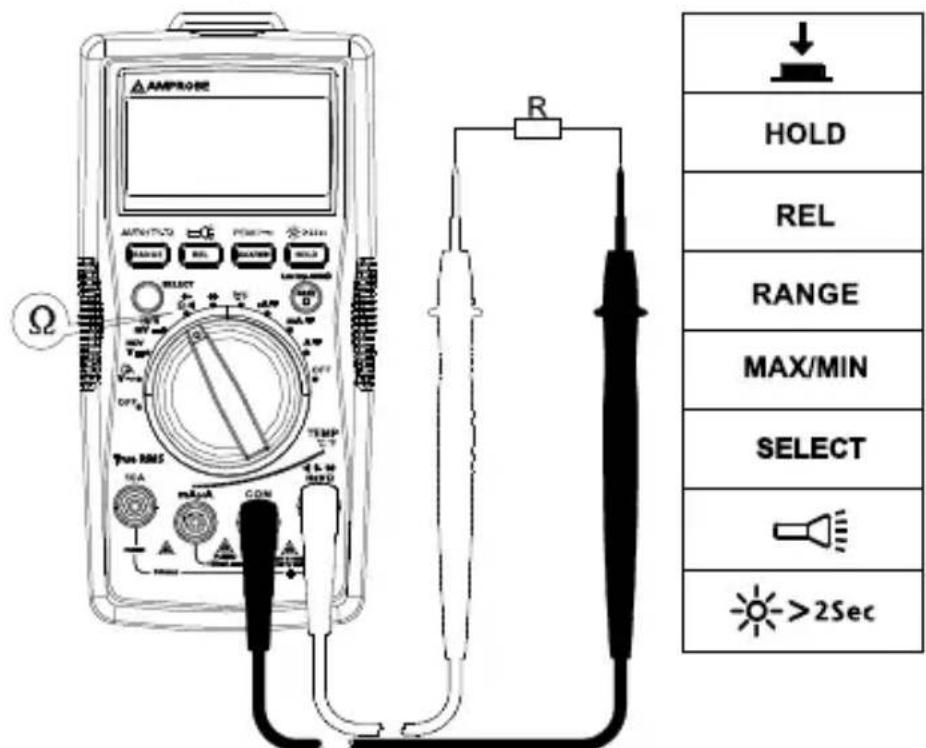

Måling af modstand

Frakobl stromkredslobet og aflad alle hojspændingskondensatorer inden udforelse af maling af modstand.

Bemärk: Ved mäling af en större modstand (>1M) , kan det tage nogle fã sekunder, inden aflæsningen er stabil.

Indikation af overspænding aller abent kredslob: OL

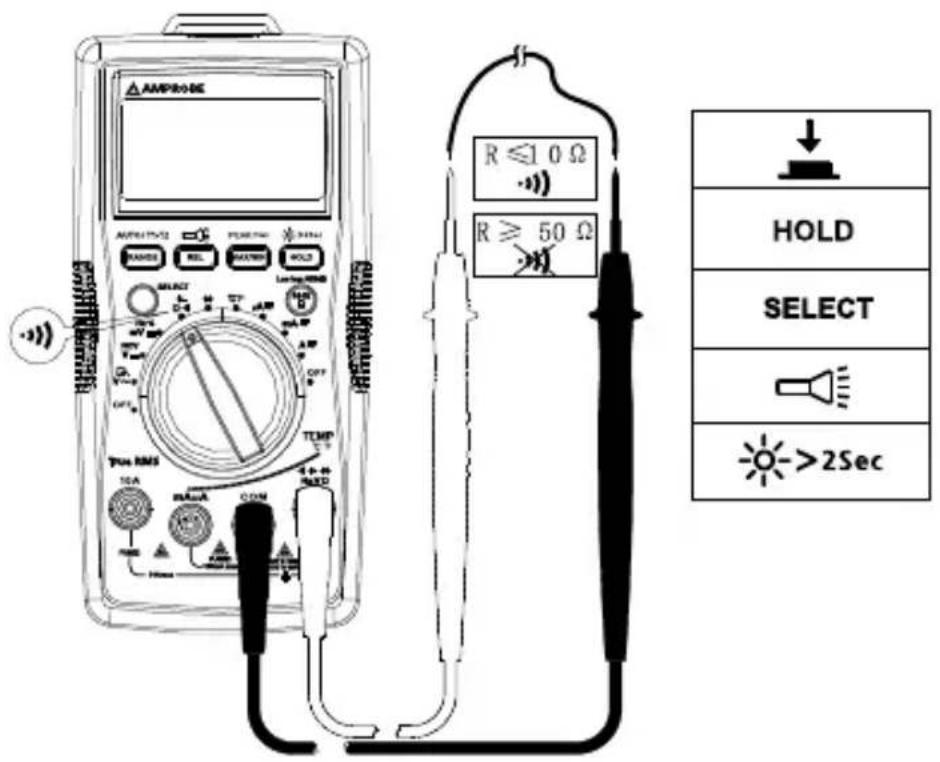

Måling af kontinuitet

Frakobl strømkredslobet og aflad alle højspændingskondensatorer inden udførelse af måling af kondensatorer.

Tryk på knappen SELECT for at skifte til måling af kontinuitet.

Måling af kapacitet

Frakobl strømkredslobet og aflad alle hjspændingskondensatorer inden udførelse af måling af kapacitet. Brug Funktionen DC-spænding til at kontrollere, at kondensatorerne er afladt.

Tryk på knappen SELECT for at skifte til måling af kapacitet.

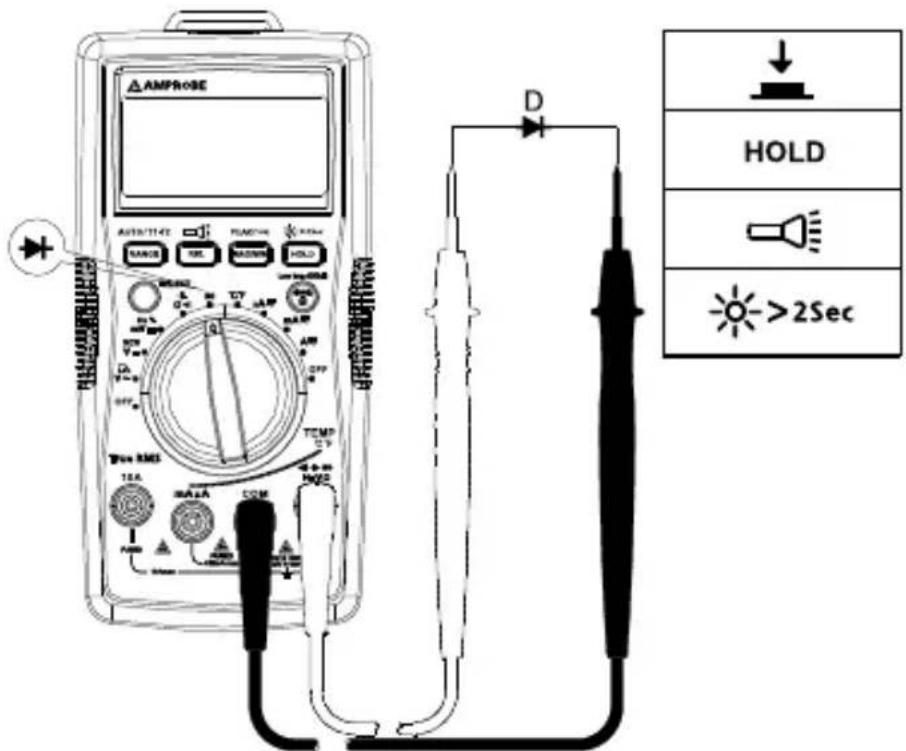

Måling af diode

Frakobl strømkredslobet og aflad alle højspændingskondensatorer inden udforelse af måling af modstand.

Bemerk: En typisk forbindelsesspænding falder med 0,5 V til 0,8 V.

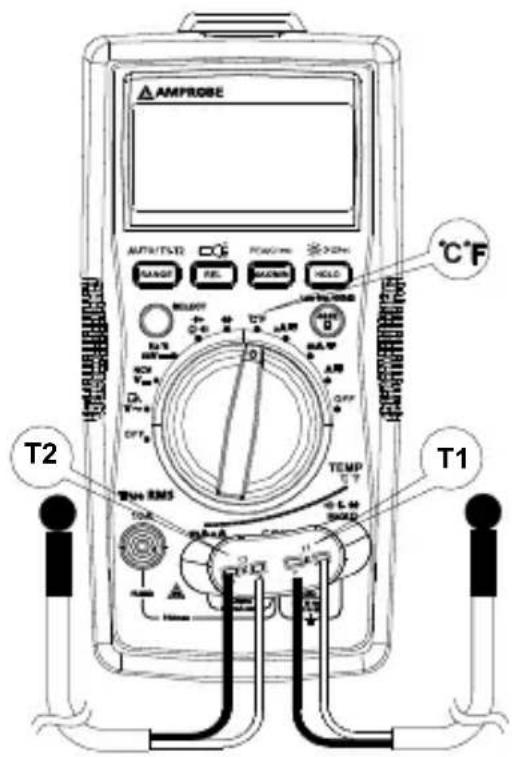

Måling af temperatur ^ C / ^ F

1. For at undgå personlige kvæstelser eller beskadigelser på mæleinstrumentet,omaly du ikke forbinde temperatursonden til ledende dele.

2. Temperatursensoren af K-typen (nikkel-krom/nichrosi) termokobling ergnet til maling af temperaturer under 230^ (446^)

Sàdan udfører du en måling:

Trin 1: Sæt drejeomskifteren til position °C/°F. Skærmen viser "ÄBEN". Tryk på knappen SELECT for konvertering til °F.

Trin 2: Forbinde temperatursonden (K-type) til maleinstrumentet og til overfladen, som skal måles. Du kan mæle to temperaturoverfladepunktter på samme tid med de medfolgende temperatursonder.

Trin 3: Tryk på knappen RANGE for at vælgemåling af temperatur T2 eller T1-T2 (standardindstillingen er T1).

↓

HOLD

RANGE

MAX/MIN

SELECT

>2Sec

Non-kontakt detektering af spænding (NCV-tilstand)

#

1. For at undgå personlige kvæstelser eller beskadigelser på mæleinstrumentet, ma du ikke@mæle på化进程 de højspændingsledninger.
2. Summer afgiver en lyd og skærmen viser "OL", nr der detekteres en AC-spænding pa over 90 V AC.
3. Foretag/DDke malinger pafarlige stromforende ledninger med hojere spending end 750 V AC.
4. Før og after malinger af farlige spændinger, skal maleinstrumentet kontrolleres ved at malen kendt kilde, som f.eks. en stikkontakt for at sikre korrekt drift.
5. I NCV-tilstand kræves der ingen forbindelse af terminalerne til emnet ved NCV-måling.

Summer afgiver en lyd, nár der detekteres en spænding på ≥90 V. Afstanden imellem ledningen og maleinstrumentet bør vare ≤8 mm.

DETAILJEREDE SPECIFICATIONER

Omgivelsestemperatur: 23^ ± 5^ (73,4°F ±9°F); relativ temperatur: ≤75%

Nogagtighed: ± (% af aflaesning ^+ tal)

Maksimum spending imellem indgangterminal og jord:

1000 V AC virkelig-rms eller 1000 V DC.

Sikring for mA μA indgang: F1 sikring, 0,5 A H 1000 V hurtig sikring, (Φ6,3 × 32) mm

Sikring for 10 A indgang: F2 sikring, 11 A H 1000 V hurtig sikring, ( 10× 38) mm

Maksimum antal af visninger: Digital 5999 taellinger, opdateringer hver 3. sekund.

Analog visning af markør: 61 segmenter. Opdaterer 20 gange pr. sek.

Indikation af overspaending: OL

Omrade: Automatism aller manuel drift

Hojde: Drift ≤ 2000m

Driftstemperatur: 0^ +40^ (32°F~104°F)

Relativ fugtighed: 0^ +30^ (32^ 86^)≤ 75% ; + 30^ +40^

(86^ F 104^ F) ≤ 50%

Opbevaringstemperatur: -10^ +50^ (14°F~122°F)

Elettromagnetisk kompatilitet: I en RF med 1V/m = Specificeret nogagtighed ±5 %

Batteri: 9 V, 6F22, NEDA1604 eller lignende

Indikator for lavt batteri:

Mäl (L x B x H): 182 x 90 x 45 mm

Vægt: Ca. 354 g med batterier installeret

1. Måling af DC-spænding

Område Opløsnig Højeste præcision
600,0mV 0,1mV ± (0,5 % + 3 LSD)
6,000V 1mV
	± (0,5 % + +2 LSD)60,00V
600,0V 100mV
1.000V 1V ± (1,0 % + 2 LSD)

Indgangsimpedans: Ca. 10 MΩ;

Overbelastningsbeskyttelse: ± 1.000V

2. Måling af AC-spænding

Område Opløsning	Nøjagtighed
	45Hz – 400Hz (AM-540-EUR / AM-550-EUR)	400Hz – 1kHz (AM-550-EUR)
6,000V 1mV	± (1,0 % + 3 LSD) ± (2 % + 3 LSD)	60,00V 10mV
600,0V 100mV
1.000V 1V ± (1,2 % + 3 LSD) ± (2,5 % + 3 LSD)

Overbelastningsbeskyttelse: 1.000V rms

Indgangsimpedans: Ca. 10 MΩ

Frekvensomrade: 45 Hz- 400 Hz (AM-540-EUR), 45 Hz - 1 kHz (AM-550-EUR)

AM-540-EUR: Gennemsnitlig detektering, indikation af virkelig rms, indikation af rms.

Bemärk: Frekvensen (på den sekundäre skærm) vises muligvis ikke, hvis den malte spænding er under 20% af området for spænding.

3. Low-pass filter

Område Opløsn ing Nøjagtighed
6,000V 0,001V
60,00V 0,01V
600,0V 0,1V
1.000V 1V

Blokerer AC-spændingssignaler over 1 KHz

Overbelastningsbeskyttelse: 1000 Vp

4. Måling af frekvens

Område Opløsn ing Nøjagtighed
60,00Hz 0,01 Hz
600,0Hz 0,1 Hz
6,000kHz 1 Hz
60,00kHz	10 Hz
600,0 kHz	100Hz
6,000MHz 1KHz
60,00MHz	10KHz

Overbelastningsbeskyttelse: 1000 Vp

5. Driftscyklus

Område Opløsnig Nøjagtighed
10%~90% 0,01% ± (1,2 % + 30 LSD)

Overbelastningsbeskyttelse: 1000 Vp

6. Måling af DC-strøm

Område Opløsnig Nøjagtighed
μA	600 μA 0,1	μA	± (1,0 % + 2 LSD)
	6000 μA 1 μA	A
mA	60,00mA 10	μA	± (1,2 % + +3 LSD)
	500,0mA 0,1mA	mA
10 A 1	0,00A 10mA ± (1,5 % + 3 LSD)

Overbelastningsbeskyt telse:

mA /μA område:F1 sikring, 0,5 A H 1000 V hurtig sikring, (Φ6,3 × 32) mm

10 A omrade:F2 sikring, 11 AH 1000 V hurtig sikring, (40× 38) mm

7. Måling af AC-strøm

Område Opløsnig		Nøjagtighed
		45Hz - 400Hz (AM-540-EUR / AM-550-EUR)	400Hz - 1KHz (AM-550-EUR)
μA	600 μA 0,1 μA	± (1,2 % + +5 LSD)	± (2 % + +5 LSD)
	6000 μA 1 μA
mA	60,00mA 10 μA	± (1,5 % + +5 LSD)	± (3 % + 5 LSD)
	500,0mA 0,1 mA
10 A 1	0,00A 10mA	± (2 % + +5 LSD) ± (4,0 % + 5	LSD)

Overbelastningsbeskyt telse:

μA mA område: F1 sikring, 0,5 A H 1000 V hurtig sikring, (Φ6,3 × 32) mm

10 A omrade: F2 sikring, 11 A H 1000 V hurtig sikring, (40× 38) mm

Frekvensomrade: 45 Hz- 400 Hz (AM-540-EUR), 45 Hz - 1KHz (AM-550-EUR)

Bemärk: Frekvensen (på den sekundäre skærm) vises muligvis ikke, hvis den malte strom er under 20% af området for strom.

8. Måling af modstand

Område Opløsn	ing Nøjagtighed
600,0 Ω 0,1 Ω	± (1,2 % + +2 LSD)
6,000 KΩ 1 Ω		± (1,0 % + 2 LSD)60,00 KΩ 10 Ω
600,0 KΩ 100 Ω
6,000 MΩ 1 KΩ	± (1,2 % + +2 LSD)
60,00 MΩ 10 KΩ	± (1,5 % + +2 LSD)

Spænding af Åbent kredsløb: Ca. 0,5 V

Overbelastningsbeskyttelse: 1000 Vp

9. : Kontinuitet : Måling af diode

Område	Opløsning Nøj	Jagtighed
●●●	0,1 Ω	Spænding af Åbent kredsløb er ca. -3 V DC. Modstand >50 Ω, summeren afgiver ingen lyd. Modstand ≤10 Ω, summeren afgiver en lyd.
→●	1mV	Visningsområde er 0 V til 2,8 V. Normal spænding er ca. 0,5 V til 0,8 V for silikone PN-forbindelse.

Overbelastningsbeskyttelse: 1000 Vp

10. Måling af kapacitet

Område Opløsning Nøjagtighed
60,00 nF 10 pF	Under REL status: ± (3 % + 5 LSD)
600,0 nF 100 pF		± (3 % + 5 LSD)
6,000 μF	1 nF
60,00 μF 10 nF
600,0 μF 100 nF	± (4,0 % + 5 LSD)
6000 μF	1 μF	± (5 % + 5 LSD)
60 mF 10 μF	Ikke specificeret

Overbelastningsbeskyttelse: 1000 Vp

11. Måling af temperatur

Område Opløsnig Nøjagtighed
°C	LSD) 1°C	± (2 % + +8 LSD)
°C ± (1 % + 8
°C ±2,5%
°F	12 LSD) 2°F	± (2 % + +12 LSD)
°F ± (1 % + +
°F ±2,5%

Overbelastningsbeskyttelse: 1000 Vp

K-type (nikkel-krom/nichrosi) termokobling skal bruges til måling af temperaturer.

VEDLIGEHOLDELSOG REPARATION

Hvis maleinstrumentet不解 virker, skal du kontrollere batterierne, terminalerne etc., og uskill dem, hvis nodvendigt.

1. Udskift sikringen eller batterierne, hvis maleinstrumentet ikke virker.
2. Læs anvisningerne i brugervejledningen for at se, om du udfører malingsproceduren forkert.

Hurtig kontrol af 0,5 A SIKRING:

Trin 1: Sæt drejeomskifteren til position mA见

Trin 2: Brug et multimeter med kontinuitetsfunktion til at kontrollere sikringskontinuitet for sikringen på mA/μA terminalen. Forbind terminalerne til mA/μA terminalen og COM-terminalen.

mA μA
		OK
		OK

Kontinuitetssummeren aktiveres:Sikringen er OK

Kontinuitetssummeren aktiveres ikke:Sikringen er ødelagt. Udskift sikringen, som specificeret.

F1 sikring, 0,5 A H 1000 V hurtig sikring, (4,3× 32) mm

Hurtig kontrl af 10A SIKRING:

Trin 1: Sæt drejeomskifteren til position A

Trin 2: Brug et multimeter med kontinuitetsfunktion til at kontrollere sikringskontinuitet for sikringen på 10 A terminalen. Forbind terminalerne til 10 A terminalen og COM-terminalen.

A
		OK
		OK

Kontinuitetssummeren aktiveres:Sikringen er OK

Kontinuitetssummeren aktiveres ikke:Sikringen er ødelagt. Udskift sikringen, som specificeret.

F2 sikring, 11 A H 1000 V hurtig sikring, ( 0× 38) mm

Med undtagelse af udskiftning af batterierne, ma enhver reparation af moleinstrumentet kun udfores af et autoriseret kundeservicecenter aller af en kvalificeret tekniker.

Frontpanelet og kabinettet kan rengores med mildt opvaskemiddel og vand. Pafor lidt opvaskemiddel pa en blod klud og lad kabinettet derefter tøreHLT, inden brug. Brug ikke aromatiske kulbrimer, benzin eller oplosningsmidler, som indeholder klor for rengoring.

Advarsel

For at undgå elektrisk stød, personlige kvæstelser eller beskadigelser på@maleinstrumentet:

Frakoble terminalerne, inden du abner kabinett.

Brug KUN sikringer med den specificerede ampere, afbrydelse, spending og hastighed.

Folg nedenstäende trin for at udskifte BATTERIERNE:

1. Frakobl terminalerne fra kredsløbet.
2. Sæt drejeomskifteren til position OFF.
3. Fjern skruerne fra batteridaekslet og abn det.
4. Fjern batterierne og indsæt et 9 V batteri (6F22) eller lignende. Den korrekte polaritet vises på batteridaekslet. Indsæt batteriet i batterirummet.
5. Sæt dækslet på igen og spænd skruerne.

Batteri: 9 V (6F22) batteri aller lignende

Folg nedenstäende trin for at udskifte SIKRINGEN:

1. Frakobl terminalerne fra kredsløbet.
2. Sæt drejeomskifteren til position OFF.
3. Fjern skruerne fra dækslet og abn det.
4. Fjern den ødelagte sikring og indsæt en ny sikring af samme type.
5. Sæt dækslet på ingen og spænd skruerne.
