GEBRUIKSAANWIJZING AM540EUR Amprobe

Gebruikershandleiding

10/2017, Rev.4

Alle rechten voorbehonden. Gedrukt in China?

Beperkte garantie en beperking van aansprakelijkheid

Uw Amprobe-product is vrij van defecten in materiaal en fabricage gedurende een Jaar vanaf de aankoopdatum behalte wonneer de plaatselijke wetgeving anders vereist. Deze garantie dekt geen zekeringen, wegwerpbatterijen of schade door ongelukken, verwaarlozing, misbruik, verandering, verruiling, of abnormale gebruiksomstandigheden. Wederverkopers zijn nicht geauthoriseerd tot het verlengen van andere garanties namens Amprobe. Om tijdens de garantieperiode service te verkrijgen, moet u het product met aankoopbewijs terugsturen maar een geauthoriseerd Amprobe Service Center ofaar een dealer of distributeur van Amprobe. Zie de reparatiesectie voor details. DEZE GARANTIE IS UW ENIGE REMEDIE. ALLE ANDERE GARANTIES - ZIJ HET UITDRUKKELIJK, IMPLICIET OF WETTELIJK - INCLUSIEF IMPLICIETE GARANTIE VOOR GESCHIKTHEID VOOR EEN BEPAALD DOEL OF VERKOOPBAARHEID, WORDEN HIERBIJ AFGWEZEN. DE FABRIKANT IS NIET AANSPRAKELIJK VOOR ENIGE SPECIALE, INDIRECTE, INCIDENTELE OF GEVOLGSCHADE OF VERLIES VOORTVLOEIEND UIT ENIGE OORZAAK OF REGELS. Omdat sommige staten en landen het uitsluiten of beperken van een impliciete garantie of van incidentele of gevolgschade Niet toestaan, is deze beperking van de aansprakelijkheid möglichniet op u van toepassing.

Reparatie

Bij alle testgereedschappen die worden terug gezonden voor reparatie al dan nicht onder garantie of voor kalibratie, moet het volgende worden meegezonden:uw naam, bedrijfsnaam, adres, telefoonnummer, en aankoopbewijs. Neem daarnaast een korte omschrijving op van het probleem of de bevgraagde Dienst en stuur de testsnoeren met de meter mee. Kosten voor reparatie of verranging die nicht onder garantie plaatsvinden,要去en worden betaald in de vorm van een cheque, een betalingsopdracht, een credit card met verloopdatum of een aankooporder betaaalbaar gesteld aan Amprobe®.

Reparatie en verranging onder garantie - alle landen

Lees de garantiebepalingen en controllerer de batterij voordat u reparatie aanvraagt. Tijdens de garantieperiode kut u elk defect testgereedschap returnerenaar uw Amprobe®distributeur om dit om te ruilen voor hetzelfde of een gelijksoortig product. Zie de sectie "Waar te kopen" op www.amprobe.com voor een lijst met distributeurs in uw omgeving. Daarnaast kut u in de Verenigde Staten en Canada eenheden voor reparatie en verranging onder garantie tevens sturen maar een Amprobe® Service Center (zie het adres hierna).

Reparatie en verrangingen buiten garantie - Verenigde Staten en Canada

Reparaties die nicht onder de garantie vallen in de Verenigde Staten en Canada要去 u sturen maar een Amprobe® Service Center. Bel Amprobe® of informeer bij uw verkoper maar de actuèle kosten voor reparatie en verranging.

In de VS: In Canada:

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tel: 877-AMPROBE (267-7623) Tel: [phone]

Reparatie en verrangingen buiten garantie - Europa

Europese eenheden die nicht onder de garantie vallen, können gegen nominale kosten verrangen worden door uw Amprobe® -distributeur. Zie de sectie "Waar te kopen" op www.amprobe.com voor een lijst met distributeurs in uw omgeving.

79286 Glottertal, Duitsland

Tel: [phone] - 0

www.amprobe.eu

• (Alleen correspondentie - op dit adres+zijn reparatie en verrangingiet环比chikbaar. Europese klanten moeten contact opnemen met hun distributeur.)

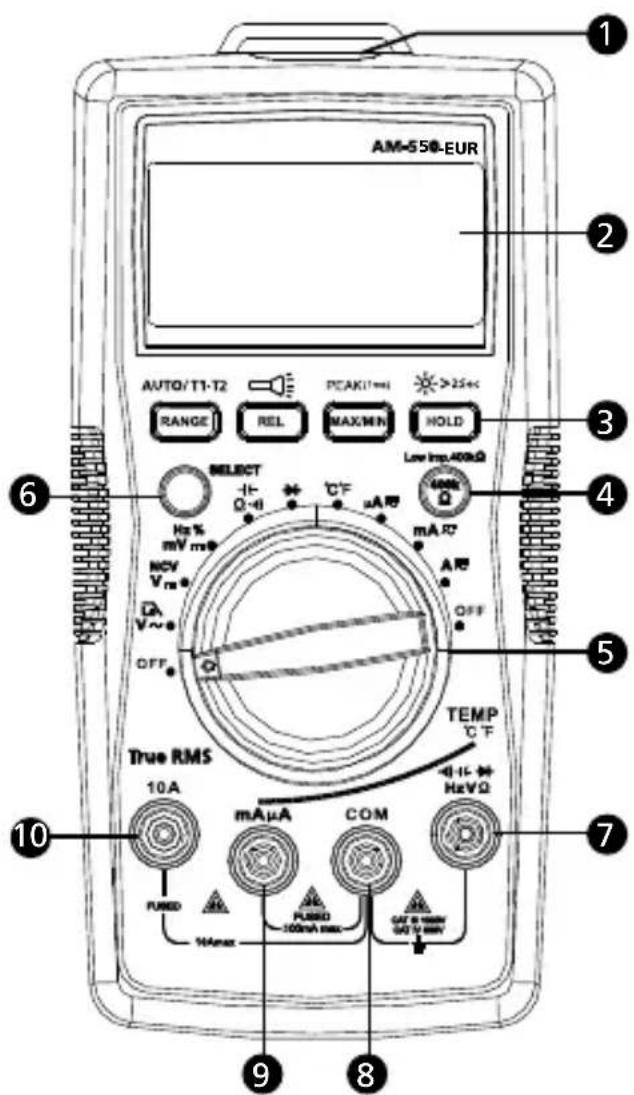

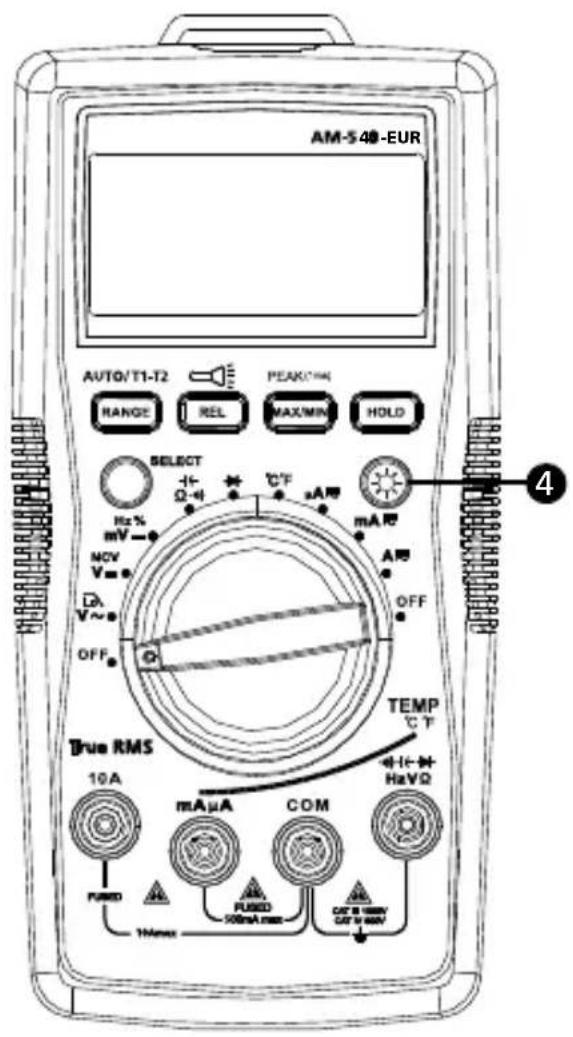

Zaklamp
LCD-schemm
Drukknoppen (Zie Meten voor de knopfuncties)
AM-550-EUR: Knop lage impedantie AM-540-EUR: Achtergrundverlichtingsknop
Draaischakelaar
Knop SELECT
Ingang voor spannings-, diode-, capaciteits-, watstand-, continuiteits- en temperatuurmeting
COM-aansluiting (retour) voor alle metingen
9 Ingang voor AC/DC mA/uA-meting
10 Ingang voor AC/DC A-meting tot 10A

Schemweergave

1 Automatisch of handmatig bereik
Gelijkstroom
Negativemeeting
Wisselstroom
True-rms-waarde
Indicator batterij bijna leeg
7 Data hold
8 Diodetest
9 Continuiteitstest
10 Relatieve nulmodus
1 Contactloze spanningsdetectiemodus
Meeteenhedenvoor waterdstand
B Meeteenhedenvoor frequente
14 Meeteenheden voor spanning
5 Meeteenheden voor stroom

16 Meeteenheden voor capaciteit
Bedrijfscyclus
13 Automatisch uit
19 Maximum- / minimummeting geheugen
20 Positieve / negatieve piek aflezing geheugen
21 Meeteenheid voor temperatuur
Laagdoorlaatfilter
400KΩ lage-impedantietest (alleen AM-550-EUR)
24 Temperatuurmeting T1 of T2
25 Temperatuurmeting T1 - T2
26 Waarschuwing voor fout bij aansluiting ingangen voor testsnoeren
27 Gevaarlijke spanning aanwezig
28 Analoge staafdiagramweergave

INHOUD

SYMBOOL 2
INFORMATIE VOOR UW VEILIGHEID 2
UITPAKKEN EN CONTROLEREN 3
FUNCTIONS 4
METINGENUITVOEREN 5
Draaischakelaarpositions 6
Functieknoppen 6
AC- en DC-spanning meten 9
Laagdoorlaatfilter. 9
Meting frequentie / bedrijfscyclus 11
AC- en DC-stroom meten 13
Meetweerstand 14
Continuiteit meten 15
1. Meting capacitit 16
Diode meten 17
Meting temperatuur ^ C / ^ F 18
Contactloze spanningsdetectie 19
SPECIFICATIONS 20
ONDERHOUD 24

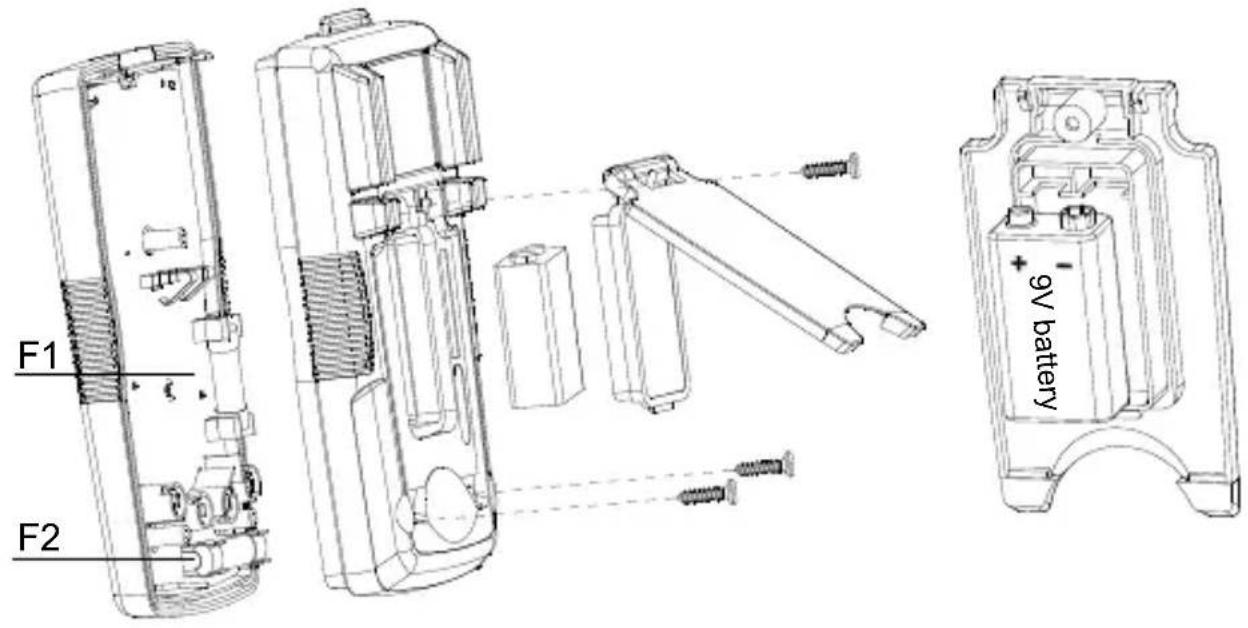

BATTERIJ EN ZEKERING VERVANGEN 25

SYMBOLEN

4	Let op! Risico op elektrische schok.
1	Let op! Zie de uitleg in deze handleiding
~	Wisselstroom (AC)
=	Gelijkstroom (DC)
□	De apparatuur is beschermd door dubbele of versterkte isolatie
½	Aarde
●●	Hoorbare toon
	Batterij
CE	Voldoet aan de Europese richtlijnen
	Voldoet aan de relevante Australische standaarden
US	Canadian Standards Association (NRTL/C)
	Werp dit product nicht weg als ongesorteerd gemeentelijk afval. Neem contact op met een gekwalificeerd recyclingbedrijf.

INFORMATIE VOOR UW VEILIGHEID

De meter voldoet aan:

IEC/EN 61010-1 3e editie verwilingsgraad 2, meetcategorie IV 600V enmeetcategorie III 1000V

IEC/EN 61010-2-31 voor testsnoeren

EMC IEC/EN 61326-1

Meetcategorie IV (CAT IV) is voor metingen die worden uitgevoerd op de bron van de laagspanningsinstallatie. Voorbeelden zijn elektriciteitsmeters en -metingen op primaire apparaten met overspanningsbescherming en bedieningseenheden onder rimpelspanning.

Meetcategorie III (CAT III) is voor metingen uitgevoerd in gebouweninstallaties. Voorbeelden zijn metingen op verdelerplaten, stroomonderbrekers, bedrading, inclusief kabels, rails, aansluitdozen, schakelaars,

wandcontactdozen in de vaste installment en uitrusting voor industrieel gebruik en wat andere apparatuur, zoals stationaire motors met permanente aansluiting op de vaste installment.

WAARSCHUWING: Lees dit voor het gebruik

• Om elektrische schok of lichamelijk letsel te voorkomen, volgt u deze instructies en gebruikt u de meter alleen zoals opgegeven in deze handleiding.
• Gebruik de meter of testsnoeren nicht als ze beschadigd lijken te zichen of als de meter Niet goed werkt. Laat de meter onderhonden als u twijfelt.
• Gebruik.altijd dejuiste functie en hetjuiste bereik voor de metingen.
  Voordat u de selectieschakelaar van het functiebereik draait, koppelt u de teststonde los van het circuit dat worden getest.
• Controller de werkung van de meter door te meten op een bekende spanningsbron.
• Pas Niet meer toe dan de nominale spanning, zoals gregarkeerd op de meter,:tussen de testsonde of:tussen elke testsonde en aarde.
• Gebruik de meter met aandacht voor spanningen van meer dan 30 Vac rms, 42 Vac piek of 60 Vdc. De spanningen vormen een risico op elektrische schok.
• Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de weirstand test.
• Gebruik de meter nicht in de buurt van explosieve gassen of dampen.
• Wanner u de testsnoeren gezruikt, moet u uw vingerschyter de vingerbeschermingen houden.

UITPAKKEN EN CONTROLEREN

De doos要去 het volgende bevatten:

1 AM-540-EUR of AM-550-EUR multimeter
1 Paar testsnoeren

2 Temperatuursondes
1 Temperatuuradapter
1 Velcroium

1 9V (6F22) batterij (geinstalleerd)

1 Gebruikershandleiding
1 Draagtas

Als een of meer onderdelen beschadigd zijn of ontbreken,要去 u het volledige pakket omruilen op het verkooppunt.

FUNCTIONS

De multimeter, ontworpen voor professionele HVAC-technici. De AM-540-EUR meet een volledig bereik van elektrische parameters en functies. Belangrijkste functies omvatten:temperatuur, capacititeit om de opstartcondensatoren van de motor te controleren, micro-ampere voor probleemoplosssing vlamsensor en een laagdoorlaatfilter voor nauwkeurige metingen op aandrijvingen met variabile frequentie. Met een ingebouwde zaklamp en een contactloze spanningsdetectie, is de AM-540-EUR de Beste multimeter voor de professionele HVAC-technicus. De meter is op verilgheid gekeurd volgens CAT IV 600V en CAT III 1000V voor de meest geavanceerde behoeften bij het oplossen van problemen met de HVAC.

De Amprobe AM-550-EUR is een volledig functionele multimeter, ontworpen voor professionele elektriciens die geavanceerde elektrische systemen要去en onderhonden of defecten aan de systemen要去en oplossen. True-rms-detectie meet nauwgezet de spanning op systemen die onder invloed zich van harmonie; met de ingebouwde zaklamp+kunnen draden worden herkend bij het werkden in donkere omstandigheden en de contactloze spanningsdetectie biedt de mogelijkheid snelle ok-niet-ok-controlesuit te voeren zonder dat hiervoor een extra gereedschap nodig is. De AM-550-EUR biedt ook een dubbele ingangstemperatuurmeting, een lage impedantie-functie voor de detectie van strooispanning en een laagdoorlaatfilter om nauwkeurig metingen te nemen op aandrijvingen met variabile frequentie. Op veiligheid gekeurd volgens CAT IV 600V en CAT III 1000V voor gebruik in de meeste industrièle toepassingen.

• Metingen: AC/DC-spanning tot 1000V, ac/dc-stroom, wonderstand, frequentie, capacititeit, temperatuur, bedrijfscylclus.

• Speciale functies:

• Lage Z - voor het detecteren van "ghost"-spanningen (alleen voor AM-550-EUR)

• Laagdoorlaatfilter voor aandrijvingen met variabile frequentaie
• Contactloze spanningsdetectie
• Hoorbare continuiteit

• Diodetest

• LCD-schem met anschergrundverlichting, dubbele aflezing en analoog staafdiagram

• Gebeurtenissen:

• Data hold

• MAX / MIN geheugen
• Piek vasthouden (top)
• Relatieve nulmodus

Ingebouwde zaklamp
- Ingebouwde opslag testsnoeren en "derde hand-holder"
- Waarschuwing voor verkeerde aansluiting testsnoeren
- Automatisch en handmatig bereik

• Automatisch uit
• Waarschuwing batterij bijna leeg
• Velcroium voor het ophangen van een meter
  Veiligheid CAT IV 600V, CAT III 1000V

METINGEN UITVOEREN

1. Gebruik de juiste functie en het juiste bereik voor de metingen.

2. Om möglichke elektrische schok, lichamelijk letsel of schade aan de meter te vermijden, koppelt u de circuitstroom los en ontlaadt u alle hoogspanningscondensatoren voordat u de waterdstand en diode test.

3. Testsnoeren aansluiten:

4. Sluit het gemeinschappelijkke testsnoer (COM) maar het circuit aan voordat u het spanningsdragende snoer aansluit

5. Verwijder na de meting het spanningsdragende netsnoer voordat u het gemeinschappelijkke testsnoor (COM)uit het circuit verwijdert

6. Symbool "OL" worden weergegeven op het LCD wanneer de meting buiten bereik is.

Draaischakelaarpositions

Schakelpositie	Meetfunctie
V~/ L	AC-spanningsmetting / laagdoorlaatfilter (1kHz). Gebruik de knop SELECT om een alternativeve functie te selecteren.
V==/ NCV	DC-spanningsmetting / Contactloze spanningsdetectie. Gebruik de knop SELECT om een alternativeve functie te selecteren.
mV= / Hz%	DC-millivoltmetting / freiagentie / bedrijfscylclus Gebruik de knop SELECT om een alternativeve functie te selecteren.
Ω / -(-)	Weerstand / capaciteit / Continuiiteitsmetting. Gebruik de knop SELECT om een alternativeve functie te selecteren.
→	Spanningsmetting van diode PN-aansluiting (diodetest).
°C °F	Temperatuurmetting. Gebruik de knop SELECT om de temperatuurenheid °C of °F te selecteren.
μA mAm 10Am	AC- of DC-stroommetting. Gebruik de knop SELECT om een alternativeve ac- of dc-functie te selecteren.

AM-540-EUR functieknoppen

AUTO/T1-T2

PEAK(1ms)

SELECT

Knop Meetfunctie
SELECT	Druk op de gele SELECT-knop om te afwisselendemeetfuncties te selecteren op de draaischakelaar.
RANGE /AUTO T1-T2	Handmatig of automatisch schakelen van bereik voor spanningsstroom, watertand en capaciteit. Destandaardinstelling is automatisch bereik. Druk om te schakelen maar handmatig bereik. Houd 2 secondenginedrukt om terug te keren maar automatisch bereik.Schakelen maar functie T1 of T2 of T1-T2 voor temperatuurmeting.
REL /▲	Relatieve modus△ Houd >2 seconden ingedrukt om de zaklamp IN of UIT te schakelen.
MAX/MIN /PEAK(1ms)	Indrukken omঀdgeheugenmodus voor maximum-/minimummeting te gaan. Opnieuw indrukken voor maximummétting; opnieuw indrukken voor minimummétting. >2 seconden ingedrukt honden om de maximum/minimummeetmodus af te sluiten.>2 seconden ingedrukt honden omঀdgeheugenmodus voor maxima-/-Minimummétting; opnieuw indrukken voor een Peak MAX/ Peak MIN te gaan. Opnieuw indrukken voor een Peak MAX-meting; opnieuw indrukken voor een Peak MIN-meting >2 seconden ingedrukt honden om de modus Peak MAX/ Peak MIN af te sluiten.
HOLD Display	bevriest huidige meting.
	>2 seconden ingedrukt honden om LCD-achtergrondverlichting IN of UIT te schakelen.

AM-550-EUR functieknoppen

AUTO/T1-T2

PEAK(1ms)

Low Imp.400kΩ

SELECT

Knop Meetf	unctie
SELECT	Druk op de gele SELECT-knop om te afwisselendemeetfuncties te selecteren op de draaischakelaar.
RANGE /AUTO T1-T2	Handmatig of automatisch schakelen van bereik voor spanningsstroom, watertand en capaciteit. De standaardinstelling is automatisch bereik. Druk om te schakelen maar handmatig bereik. Houd 2 seconden ingedrukt om terug te keren�termatisch bereik.Schakelen maar functie T1 of T2 of T1-T2 voor temperatuurmeting.
REL /	Relatieve modus△Houd >2 seconden ingedrukt om de zaklamp IN of UIT te schakelen.
MAX/MIN/PEAK(1ms)	Indrukken om maar de geheugenmodus voor maximum-/ minimummeting te gaan. Opnieuw indrukken voor maximummeting; opnieuw indrukken voor minimummeting. >2 seconden ingedrukt honden om de maximum/minimummeetmodus af te sluiten.>2 seconden ingedrukt honden om maar de modus Peak MAX/ Peak MIN te gaan. Opnieuw indrukken voor een Peak MAX-meting; opnieuw indrukken voor een Peak MIN-meting >2 seconden ingedrukt honden om de modus Peak MAX/ Peak MIN af te sluiten.
HOLD / >2Sec	Display bevriest huidige meting / >2 seconden ingedrukt honden om LCD-achtergrondverlichting IN of UIT te schakelen.
Lage imp. 400kΩ	Alleen voor spanningsmettingsfuncties. Houd de knop ingedrukt om de ingangsimpedantie van de V- en COM-aansluiting te wijzigelenaar 400kΩ. Laat de knop 400kΩ los om terug te kerenaar de normale ingangsimpedantie van de V- en COM-terminal (ondeveer 10MΩ).

Dubble display

AC-spanningsmeting

Primair display toont ac-spanning.
Secondair display toont frequenta.

AC-stroommeting

Primair display toont ac-stroom.
Secondair display toont frequentie.

Automatisch UIT

Automatisch uit: Ongeveer 15 minutes.

Wanner de meter in de modus Automatisch uit is, drukt u op een willekeurige knop om de normale werking te hervatten.

REL-meting (V, A, Ω en -meting)

De meter zal de waarden berekenen op basis van de opgeslagen waarden wonneer dit worden ingesteld op de weergavewaarde van de verwante modus onder REL Modus = gemeten waarde - referentiewaarde

NB: Het is nicht toegestaan maar de relatieve modus te gaan wonneer "OL" op de meter staat.

Waarschuwing onjuiste aansluiting ingang

Om u te waarschuwen voor onjuiste aansluitingen van de ingangen, toont de meter het bericht "Waarschuwing" en werkblinkt een zoemergeluid wanner de testsnoeren verkeerd+zijn aangesloten op aansluitingen die nicht bedoeld zichn voor de meting van de geselecteerde functies.

Functie geseleerd	WAARSCHUWING – Onjuiste aansluiting ingang
V, Ω, +, -, Hz, %, DA	10A, mA μA
mA μA°C°F	10A
10A∞	mA μA

Waarschuwing gevaarlijke spanning

LCD-schem toont wanneer de meter een spanning van ≥ 30 Vac of ≥ 42 V dc detecteert.

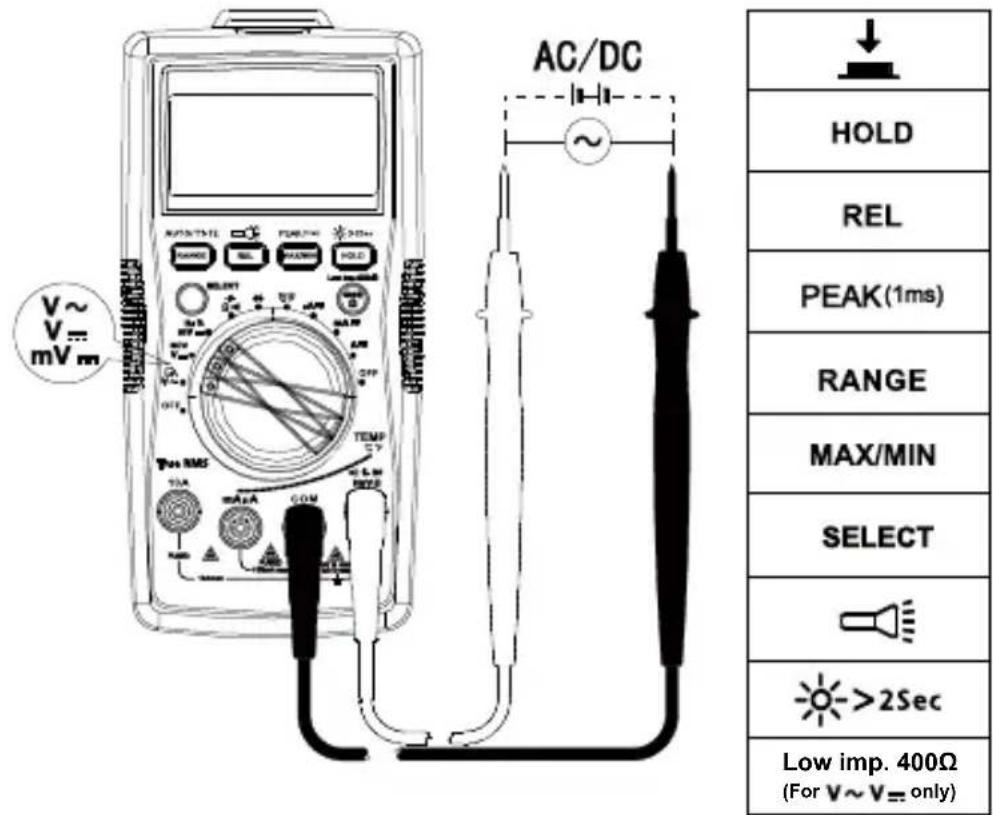

AC- en DC-spanning meten

4! Om lichamelijk letsel of schade aan de meter te voorkomen, mag u geen spanning van meer dan 1000V ac en 1000V dc toepassen. De zoemer werkklassnkt wonneer een spanning vanmeer dan 1000V ac en 1000V dc worden gedetecteerd.

Laagdoorlaatfilter

4 ！

• Om lichamelijk letsel of schade aan de meter te voorkomen, mag u geen laagdoorlaatfilterfunctie gebruiken om te controlleren op aanwezigheid van gevaarlijke spanning in het circuit. Gebruik.altijd de spanningsfunctie voor het controlleren van gevaarlijke spanningen.

• Pas geen spanning toe van meer dan 1000V .

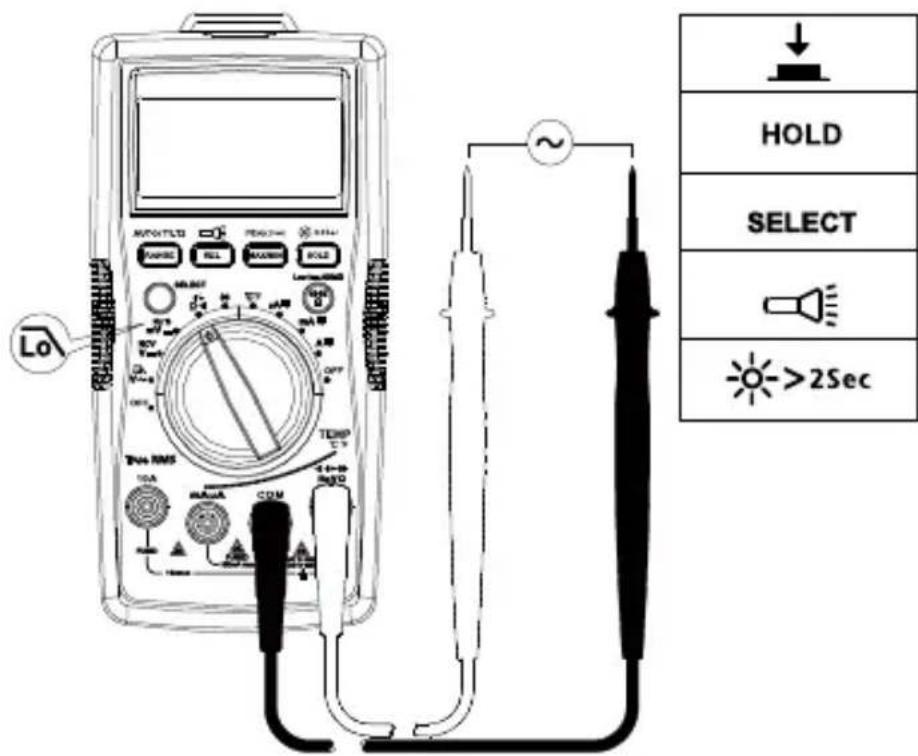

AC-spanning meten met een laagdoorlaatfilter:

Draai de draaischakelaar maar de positie en druk op de SELECT-knop voor de laagdoorlaatfiltermodus. Het symbol L wordt weergegeven op het scherm.

Het meten in de ac-spanningsmodus via een laagdoorlaatfilter kan de spanning boven 1KHz blokkeren. De laagdoorlaatfilter kan worden gezruikt voor het meten van het sinusoidale golfsignaal, gegeneerd door de omvormer en motoraandrijvingen met een variabile frequentie.

NB: De meter gaat maar de handmatige modus wanner de laagdoorlaatfiltermodus is ingeschakeld. De modus Automatisch bereik is nicht beschikbaar door de laagdoorlaatfilteroptie.

Meting frequentie / bedrijfscyclus

! Om lichamelijk letsel of schade aan de meter te voorkomen, mag u geen spanning vaneer dan 1000V toepassen.

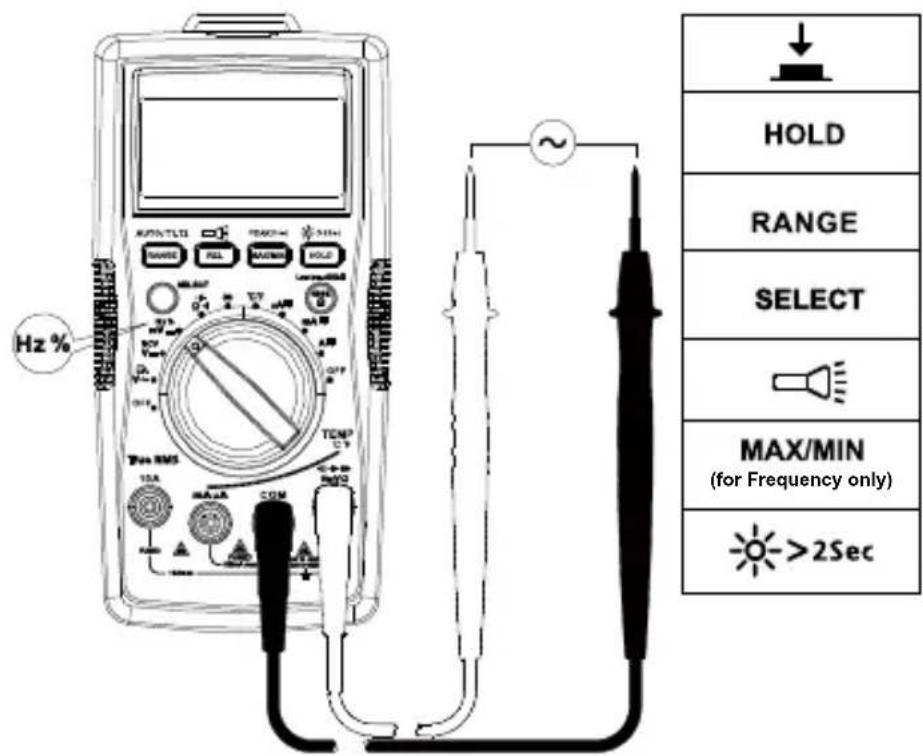

1. Functie Frequentie / bedrijfscyclus

Stap 1: Plaats de draaischakelaar in de stand Hz %. Gebruik de SELECT-knop voor Hz- of bedrijfscyclusmeting.

Stap 2: Sluit de testsnoeren aan op het circuit. Aansluitschema, zie hieronder.

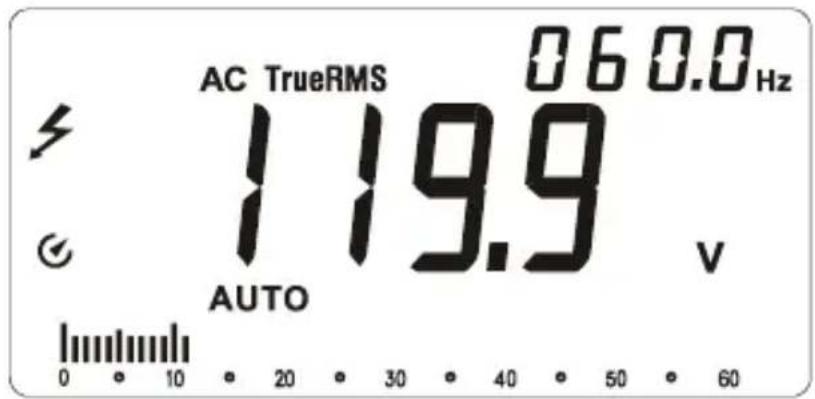

1. De frequentie meten met de ac-spanningsfunctie

Stap 1: Zet de draaischakelaar in de stand

Stap 2: Sluit de testsnoeren aan op het circuit. Sluit het gemeinschelijkke testsnoer (COM) maar het circuit aan voordat u het spanningsdragende snoer aansluit (aansluitschema, zie "AC-spanning meten").

Primair display toont aflezing ac-spanningsmeting. Secundair display toont aflezing frequentiemeting.

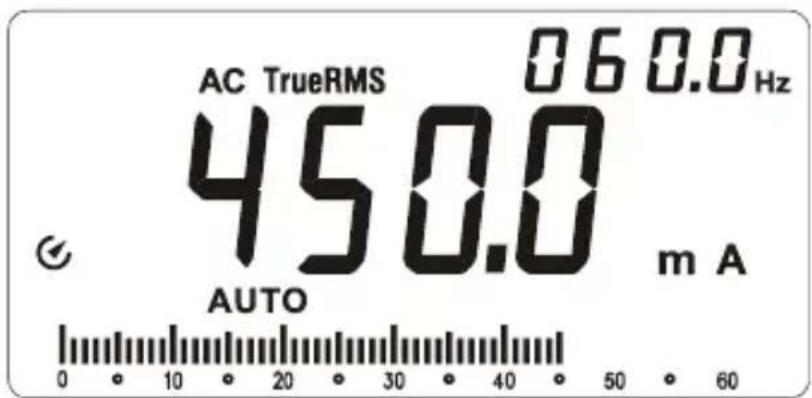

1. De frequently meten met de ac-stroomfunctie

Stap 1: Draai de draaischakelaar maar de stand A of mA of 10A.

Stap 2: Sluit de testsnoeren aan op de juiste ingang van de 10A / mA A-stroomaansluiting en op het circuit voordat u het circuit dat wordt getest, inschakelt (aansluitschema, zie "AC-stroom meten").

Primair display toont aflezing ac-stroommeting. Secundair display toont aflezing frequentiemeting.

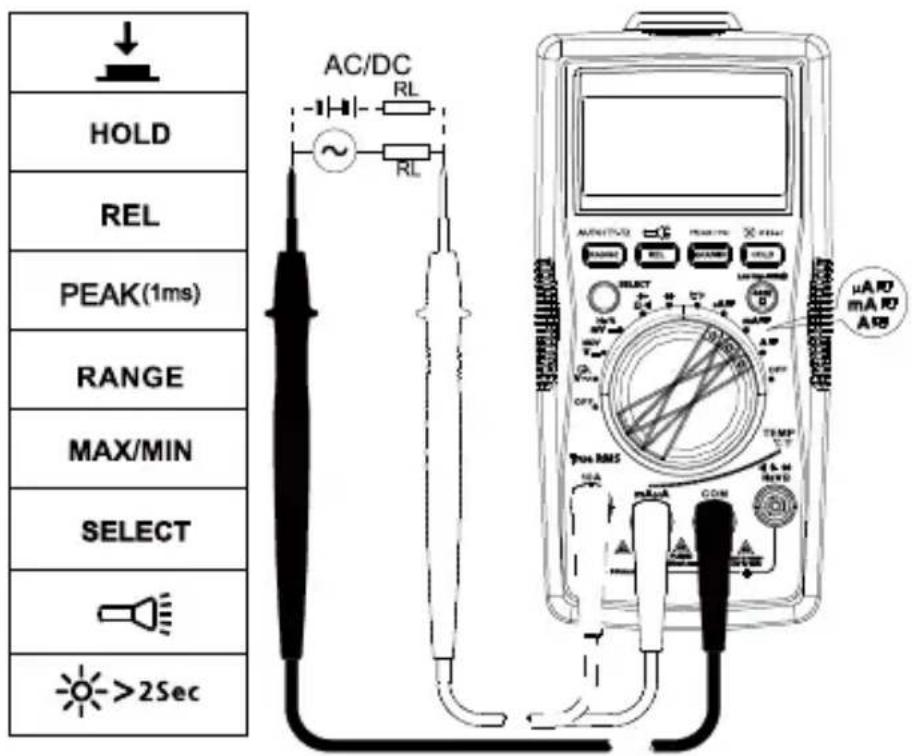

AC- en DC-stroom meten

Druk op de SELECT-knop om de meetfunctie van de ac- of dc-stroom te selectoren.

Lichamelijk letsel of schade aan de meter voorkomen:

1. Probeer nooit een meting van ingeschakelde stroom wanneer het nullastvermögen tot de aardeeer is dan 1000V.
2. Schakel waar de juiste functie en bereik voor uw meting.
3. Plaats de teststonde nicht parallel met een circuit wanner de testsnoeren zich aangesloten op de stroomaansluitingen.
4. Sluit de testsnoeren aan op de juiste ingang van de 10A/mA A-stroomaansluiting en op het circuit voordat u het circuit dat wordt getest, inschakelt.
5. Voor het stroombereik van 8-10A, mag u de stroom Niet langer dan 20 minutes meten. Wacht 10 minutes voordat u nog een metinguitvoert
6. Schakel na de meting de stroom van het circuit UIT voordat u de testsnoerenuit het circuit verwijdert.

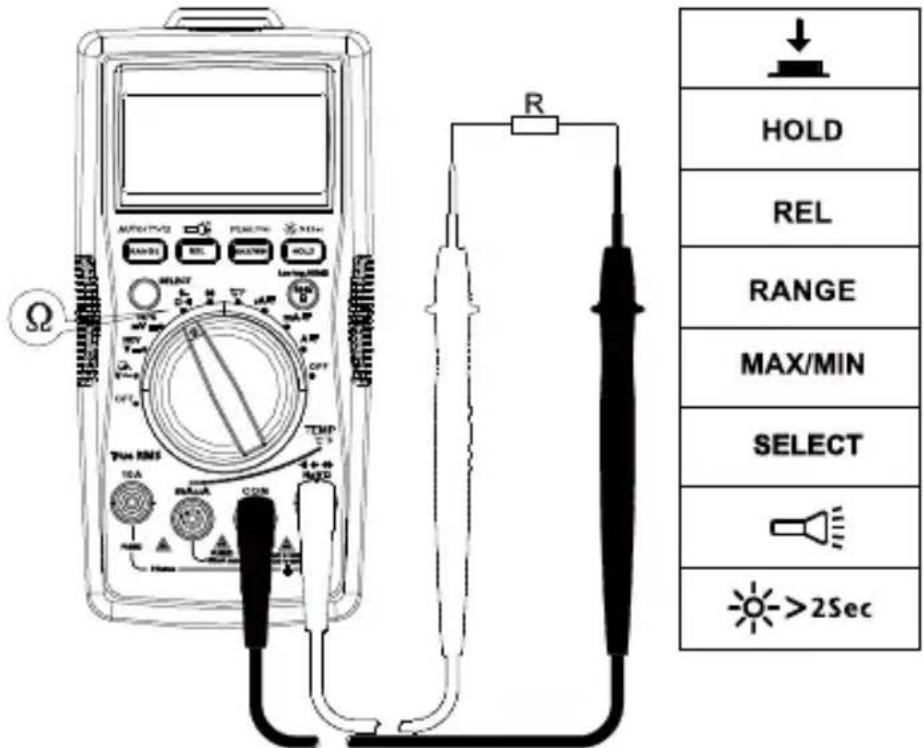

Meetweerstand

Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de weirstand test.

NB: Op een hogere onderstandsmeting (>1M) , kan het meten enkele seconden duren om een stabiele aflezing te verkrijgen. Indicatie over bereik of open circuit: OL

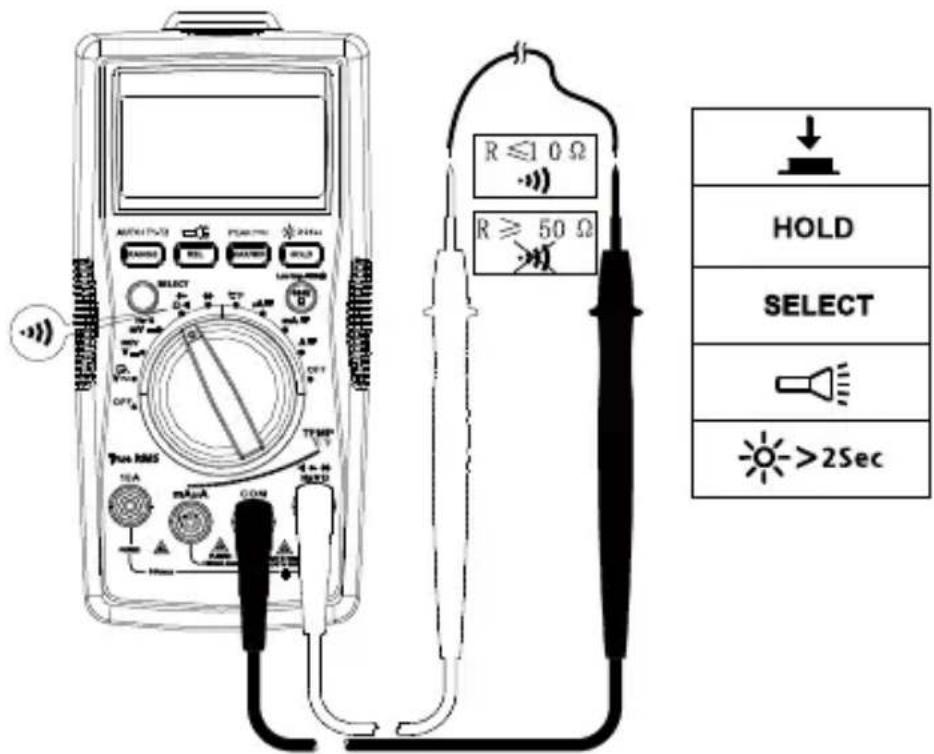

Continuiteit meten

Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de continuiteit test.

Druk op de SELECT-knop voor continuiiteitsfunctie.

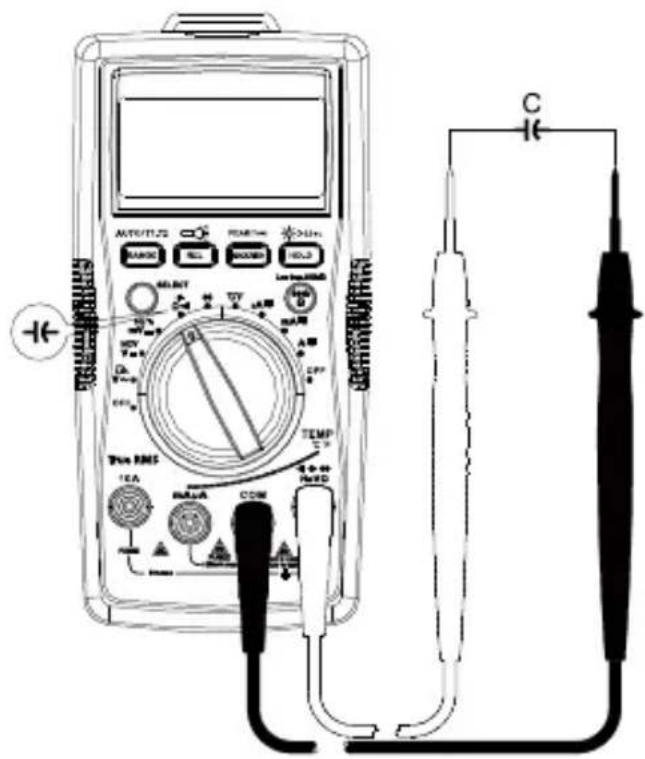

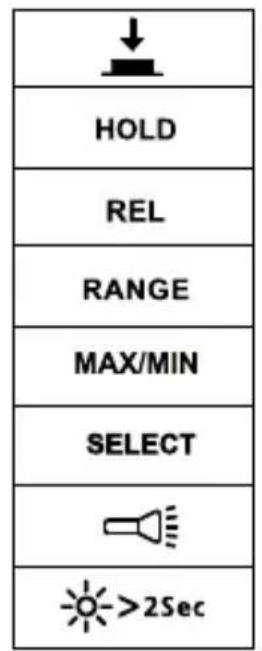

Meting capacititie

Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de capaciteit test. Gebruik de dc spanningsfunctie om te controeren of de condensatoren worden ontladen.

Druk op de SELECT-knop voor de functie van de capaciteitsmeting.

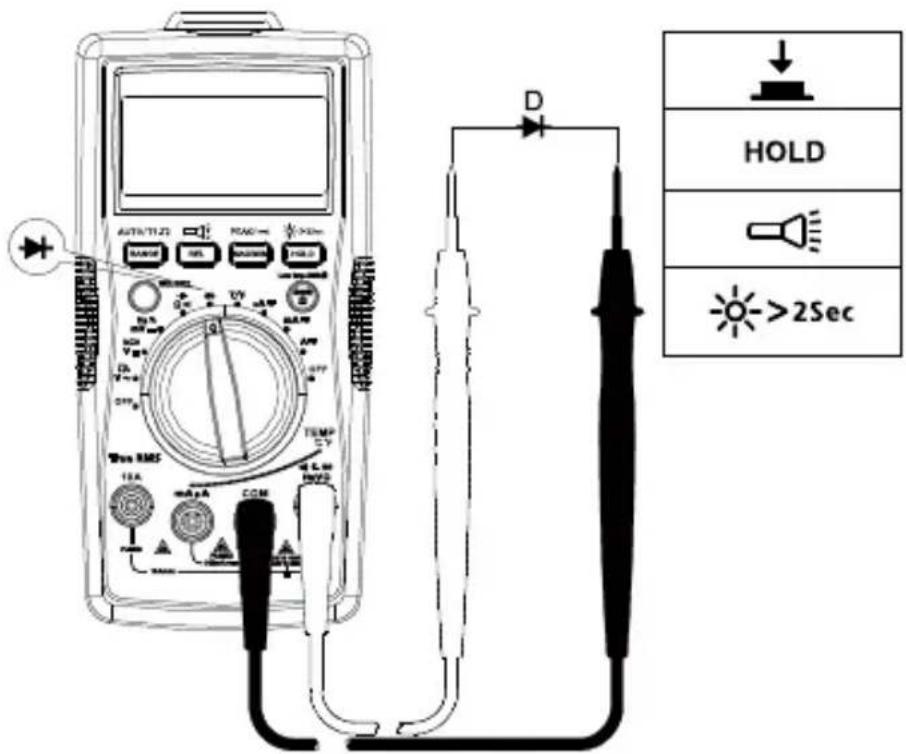

Diode meten

Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de diode test.

NB: De spanning van een typische aansluiting daalt met 0,5V tot 0,8 V.

Meting temperatuur ^ C / ^ F

1. Om lichamelijk letsel of schade aan de meter te voorkomen, mag u geen temperatuursonde toepassen op enige elektrische geleidende onderdelen.

2. Temperatuursensor K-type (nikkelchroom/nichrosi) thermokoppeling is geschikt voor een temperatuurmeting onder 230^ (446^) .

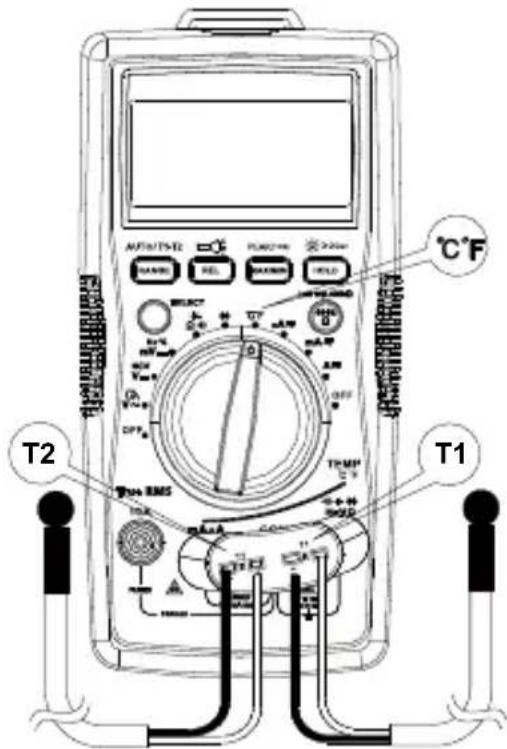

Meetstappen:

Stap 1: Zet de draaischakelaar in de stand ^ C / F . Het display toont "OPEN". Druk op de SELECT-knop voor conversie maar ^ F -meting.

Stap 2: Sluit de temperatuursonde (K-type) aan op de meter en op het te meten oppervlak. Twee temperatuuroppervlakpunten konnen tegelijk worden gemeten met de bijgeleverd temperatuursondes.

Stap 3: Druk op de knop RANGE om de temperatuurmeting T2 of T1-T2 te selecteren (de standard temperatuurmeting is T1).

↓

HOLD

RANGE

MAX/MIN

SELECT

>2Sec

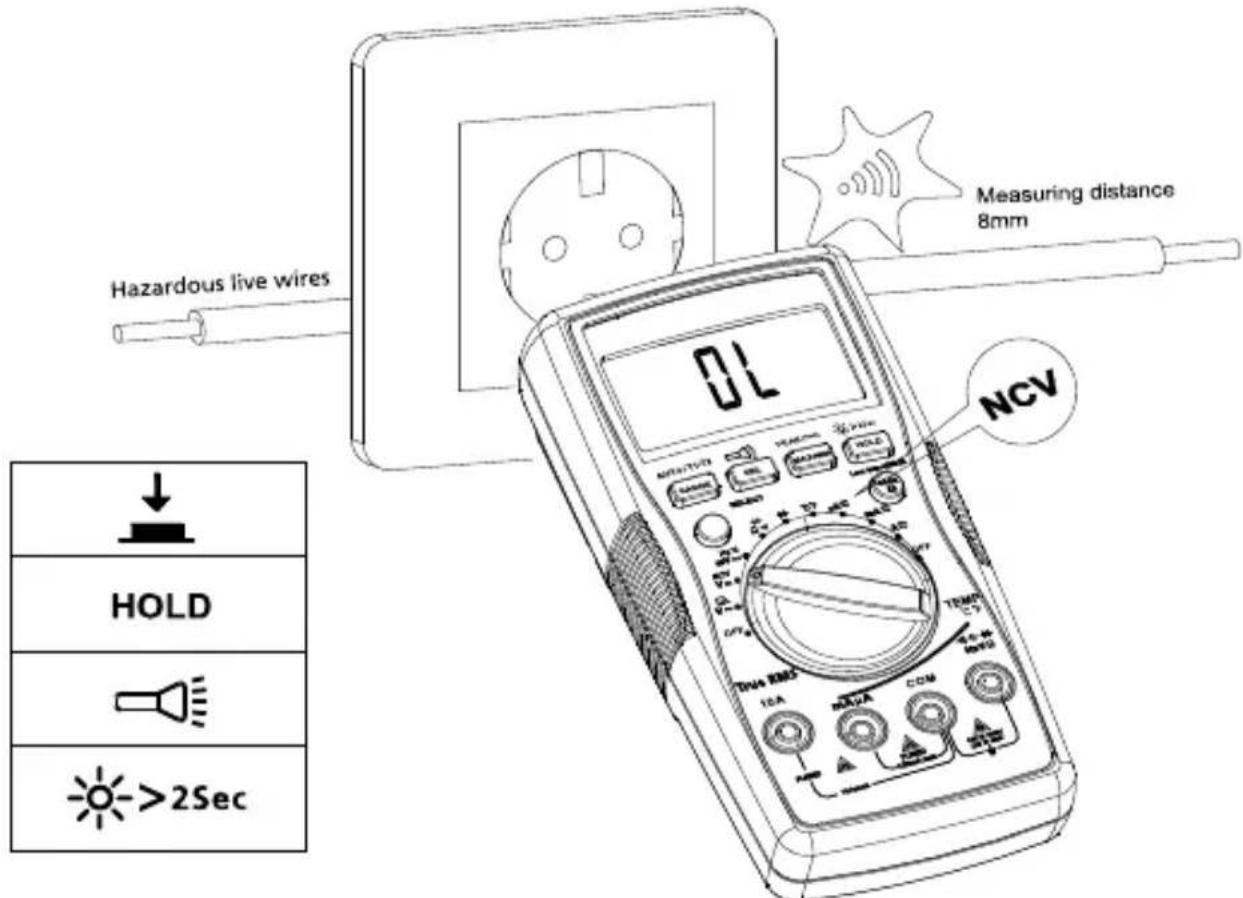

Contactloze spanningsdetectie (NCV-modus)

1. Om lichamelijk letsel of schade aan de meter te voorkomen, mag u Niet testen op Niet-geïsoleerde hoogspanningsdraden.
2. De zoemer worden weergegeven en op het scherm verschijnt "OL" wonneer ac-spanning van meer dan 90V ac worden gedetecteerd.
3. Test geen gevaarlijke elektrische draden met meer dan 750V ac.
4. Voor en na gevaarlijke spanningsmetingen,要去 de meter testen door een bekende bron, zoals een lijn met wisselstroomspanning of een stopcontact om te controlleren op een goede werkinq.
5. In de NCV-modus�zijn geen aansluiting van het testsnoer vereist voor NCV-meting.

De zoemer worden weergegeven waren de gedetecteerde spanning ≥ 90V is en de zoemer zal ingeschakeld zich. De afstand:tussen de draad en de meter moet ≤ 8mm

Omgevingstemperatuur: 23^ ± 5^ (73.4°F ±9°F); Relative temperature: ≤75%

Nauwkeurigheid ± (% van meting ^+ cijfers

Maximale spanning tussen elke aansluiting en aarde:

1000V ac true-rms of 1000V dc.

! Zekering voor mA μA-ingang: F1 0.5A H 1000V snelzekering, (Φ6,3×32)mm
! Zekering voor 10A-ingang: F2 11A H 1000V snelzekering, ( 10× 38)mm

Maximumweergave: Digitaal 5999 tellingen, updates 3/seconde.

Analoge aanwijzerweergave: 61 segmenten. Updates 20 keer/seconde.

Indicatie over bereik: OL

Hoogte: In bedrijf ≤ 2000m

Bedrijfstemperatuur: 0^ +40^ ( 32^ 104^ )

Relatieve vochtigkeit: 0^ +30^ (32^ 86^)≤ 75% ; + 30^ +40^ (86^ 104^) ≤ 50%

Opslagtemperatuur: -10^ +50^ (14°F~122°F)

Elektromagnetische compatibiliteit: In een RF-veld van 1V / m = Opgegeven nauwkeurigheid ± 5%

Batterij: 9V, 6F22, NEDA1604 of equivalent

Indicatie batterij bijna leeg:

Afmetingen (L x B x H): 182 mm x 90 mm x 45 mm

Gewicht: Ca. 354g met geinstalleerde batterijen

1. DC-spanningsmeting

Bereik Resolutie Beste nauwkeurigheid
600,0mV 0,1mV	±(0,5%+3 LSD)
6,000V 1mV		±(0,5%+2 LSD)60,00V 10mV
600,0V 100mV
1000V 1V ±(1,0%+2 LSD)

Ingangsimpedantie: Ca. 10MΩ; Overbelastingsbeveiliging: ±100

2. AC-spanningsmeting

Bereik Resolutie	Nauwkeurigheid
	45Hz – 400Hz (AM-540-EUR / AM-550-EUR)	400Hz – 1kHz (AM-550-EUR)
6,000V 1mV	±(1,0%+3LSD) ±(2%+3LSD)	LSD) 60,00V 10mV
600,0V 100mV
1000V 1V ±(1,2%+3LSD)	±(2,5%+3LSD)

Overbelastingsbeveiliging: 1000V rms

Ingangsimpedantie: Ca. 10MΩ

Frequentierresponses: 45Hz- 400Hz (AM-540-EUR), 45Hz - 1kHz (AM-550-EUR)

AM-540-EUR: Detectie gemiddelde, indicate true-rms, rms-aanduiding.

NB: Frequentie (op secundair display) worden möglichn nicht weergegeven als degemeten spanninglager is dan 20% van het spanningsbereik van het display.

3. Laagdoorlaatfilter

Bereik Resolutie Nauwkeurigheid
6,000V 0,001V
60,00V 0,01V
600,0V 0,1V
1000V	1V

Ac-spanningssignalen boven 1KHz blokkeren

Overbelastingsbeveiliging: 1000Vp

4. Frequentiemeting

Bereik Resolutie Nauwkeurigheid
60,00Hz	0,01 Hz
600,0Hz	0,1 Hz
6,000kHz 1 Hz
60,00kHz	10 Hz
600,0 kHz	100Hz
6,000MHz	1KHz
60,00MHz	10KHz

Overbelastingsbeveiliging: 1000Vp

5. Bedrijfscyclus

Bereik Resolutie Nauwkeurigheid
10%~90% 0,01% ±(1,2%+30 LSD)

Overbelastingsbescherming: 1000Vp

6. DC-stroommeting

Bereik Resolutie Nauwkeurigheid
μA	600,0μA 0,1	μA	±(1,0%+2LSD)
	6000μA 1μA
mA	60,00mA 10	μA	±(1,2%+3 LSD)
	500,0mA 0,1	1mA
10 A 1	0,00A 10mA ±(1,5%+3 LSD)

Overbelastingsbescherming:
mA /μA-bereik:F1-zekering, 0,5A H 1000V snelzekering, (Φ6,3×32)mm
10 A-bereik:F2-zekering, 11A H 1000V snelzekering, ( 10× 38)mm

7. AC-stroommeting

Bereik Resolutie			Nauwkeurigheid
			45Hz - 400Hz (AM-540-EUR/ AM-550-EUR)	400Hz - 1KHz (AM-550-EUR)
μA	600,0μA 0,1	μA	±(1,2%+5 LSD) ±	(2%+5 LSD)
	6000μA 1μA
mA	60,00mA 10	μA	±(1,5%+5 LSD) ±	(3%+5 LSD)
	500,0mA 0,1	mA
10 A 1	0,00A 10mA	±(2%+5 LSD)	±(4%+5 LSD)

Overbelastingsbescherming:
μA mA-bereik: F1 0,5A H 1000V snelzekering, (Φ6,3×32)mm
10 A-bereik: F2 11A H 1000V snelzekering, ( 10× 38)mm
Frequentierresponses: 45Hz- 400Hz (AM-540-EUR), 45Hz - 1KHz (AM-550-EUR)
NB: Frequentie (op secundair display) worden möglichn nicht weergegeben als de gemeten stroom lager is dan 20% van het stroombereik van het display.

8. Weerstandmeting

Bereik Resolutie Nauwkeurigheid
600,0Ω	0,1Ω	±(1,2%+2 LSD)

Bereik	Resolutie Nauwkeurigheid
●●●	0,1Ω	Spanning open circuit is ca -3V dc. Weerstand ≤50Ω, zoemer wordt nicht weergegeven. Weerstand ≤10Ω, zoemer wordt weergegeven.
→+	1mV	Weergavebereik is 0V tot 2,8V. Normale spanning is ca. 0,5V tot 0,8V voor silicone PN-aansluiting.

Overbelastingsbescherming: 1000Vp

10. Capaciteitsmeting

Bereik Resolutie Nauwkeurigheid
60,00nF 10pF	Onder REL-status: ±(3%+5 LSD)
600,0nF 100pF		±(3%+5 LSD)6,000μF
60,00μF 10nF
600,0μF 100nF	±(4%+5 LSD)
6000μF 1μF	±(5%+5 LSD)
60mF	10μF	Niet opgegeven

Overbelastingsbescherming: 1000Vp

11. Temperatuurmeting

Bereik Resolutie	Nauwkeurigheid
-40 – 40°C	1°C	±(2%+8 LSD)
>40 – 400°C		±(1%+8 LSD)
>400 – 1000°C		±2,5%
-40 – 104°F	+12 LSD) 2°F	±(2%+12 LSD)
>104 – 752°F ±(1%
>752 – 1832°F ±2,5%

Overbelastingsbescherming: 1000Vp

K-type (nikkelchroom/nichrosi) thermokoppeling moet worden gezruikt voor temperatuurmetingen.

ONDERHOUD EN REPARATIE

Als de meter nicht werkt, moet u de batterij, de testsnoeren enz. controleren en verrangen Zoals nodig.

Controleer het volgende opnieuw:

1. Vervang dezekering of batterij als de meter nicht werkt.
2. Raadpleeg de bedieningsinstrumenties voor möglichke fouten in de gebruikersprocedure.

Snelle controlo op 0,5A ZEKERING:

Stap 1: Zet de draaischakelaar in de mA stand.

Stap 2: Gebruik een multimeter met een continuiteit functie om de continuiteit van de zekering te controleren voor de zekering van de mA/μA-aansluiting. Sluit de testsnoeren aan op de mA/μA-aansluiting en COM-aansluiting.

mA μA
		OK
		OK

Continuiteitszoemer activeert:de zekering is OK

Continuiteitsoemer is nicht geactiveerd:de zekering is doorgebrand. Vervang de zekering zoals opgegeven.

F1 0,5A H 1000V snelzekering, ( 6,3× 32)mm

Snelle controlo op 10A ZEKERING:

Stap 1: Zet de draaischakelaar in de A-stand.

Stap 2: Gebruik een multimeter met een continuiteitsfunctie om de continuiteit van de zekering te controleren voor de zekering van de 10A-aansluiting. Sluit de testsnoeren aan op de 10A-aansluiting en COM-aansluiting.

A
		OK
		OK

Continuiteitszoemer activeert:de zekering is OK

Continuüteitszoemer is nicht geactiveerd:de zekering is doorgebrand. Vervang de zekering zoals opgegeben.

F2 11A H 1000V snelzekering, ( 10× 38)mm

Behalve het verwangen van de batterij, mogen reparaties van de meter alleen worden uitgevoerd door een bevoegd onderhoudscentrum of door ander gekwalificeerd personeel voor het onderhoud van de instrumenten.

Het voorpaneel en de behuizing kunnen worden gereinigd met een zachte oplossing van een reiniqingsmiddel en water.

Breng een weinig aan met zachte doek enaarles volledig drogen voordat u het toestel gebruikt. Gebruik geen aromatische koolwaterstoffen, benzine of chloorhoudende oplosmiddelen voor de reiniging.

WAARSCHUWING

Schok, letsel of schade aan de meter voorkomen: Koppel de testsnoeren los voordat u de behuizing opent. Gebruik ALLEEN zekeringen met de opgegeven amperage, interrupt, spanning en snugheid.

Volg de onderstaande stappen voor het verrangen van de BATTERIJ:

1. Koppel de testsnoersonde los van het meetcircuit.
2. Zet de meter in de positie UIT.
3. Verwijder de schroevenuit de batterijklep en open de batterijklep.
4. Verwijder de batterijen en verrang ze door een 9V (6F22) of equivalent. De batterijklep biedt een constructiedesign voor eenplaatsing met de juiste polariteit. Installeeer de batterij in de batterijklep.
5. Plaats de batterijklep terug en maak de schroef opnieuw vast.

Batterij: 9V (6F22) batterij of equivalent

Volg de onderstaande stappen voor het verwangen van de ZEKERING:

1. Koppel de testsnoersonde los van het meetcircuit.
2. Zet de meter in de positie UIT.
3. Verwijder de schroevenuit de behuizing en open de behuizing.
4. Verwijder de kapotte zekering enplaats een neue volgens de specificaties.
5. Plaats de behuizing terug en maak de schroef opnieuw vast.

Zekeringswaarden

mA /μA-ingang: F1-zekering 0,5A H 1000V snelzekering, (Φ6,3×32)mm

10 A-ingang: F2-zekering, 11A H 1000V snelzekering, (Φ10×38)mm

AM-540-EUR

AM-550-EUR

DCyfrowymultimetr
