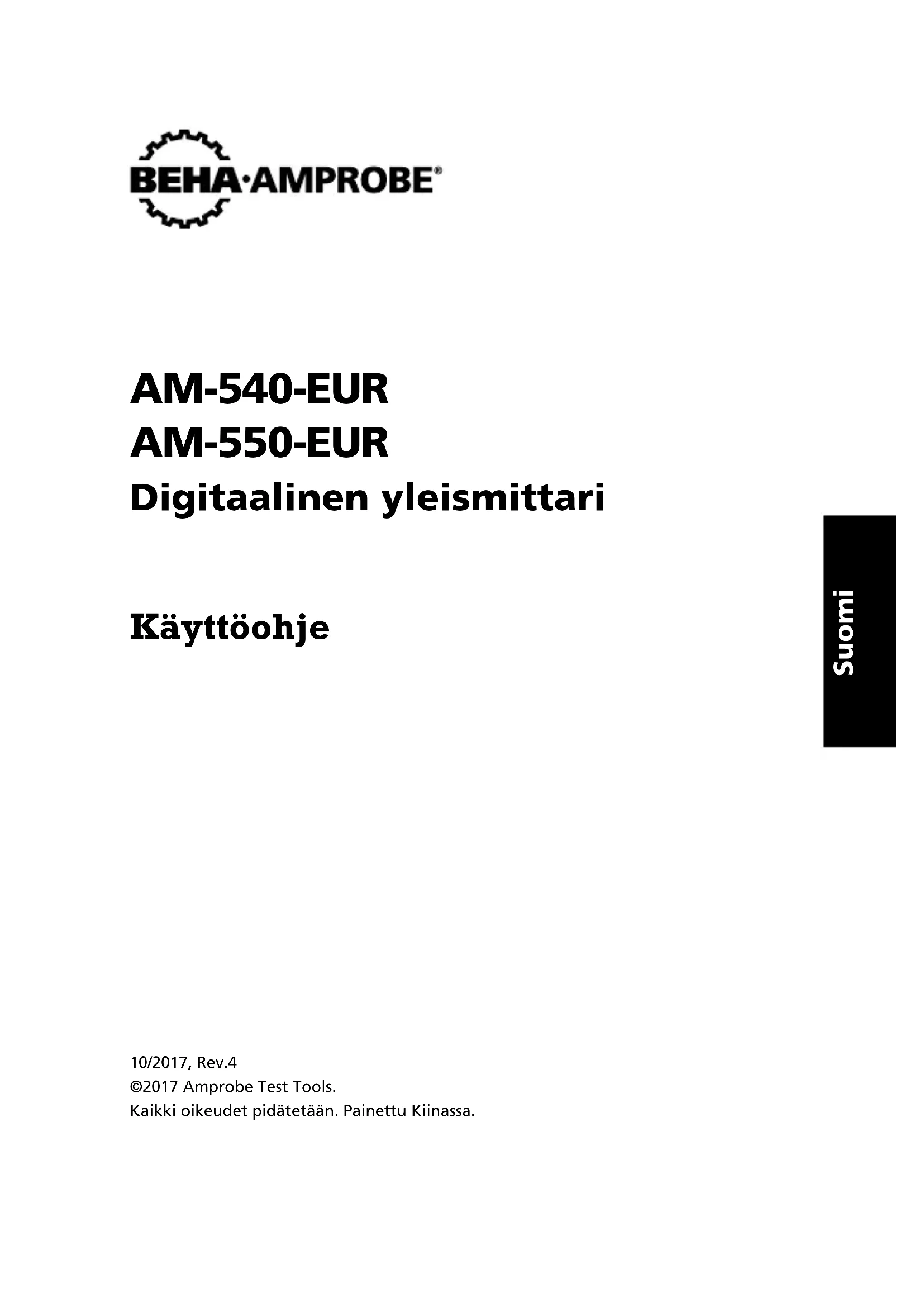

KÄYTTÖOHJE AM540EUR Amprobe

Digitalinen yleismittari

Käyttoohje

10/2017, Rev.4

Kaikki oikeudet pidatetaan. Painettu Kiinassa.

Rajoitetti takuu ja rajoitetti t vastuu

Täm'an Amprobe-tuotteen taataan olevan vapaa raaka-aine ja valmistusvioista normalalisti kaytetytna ja huollettuna. Amprobe AM-540-EUR:n ja AM-550-EUR:n takuu on yksi vuosi ja se alkaa ostopäivästä.

Takuu ei koske sulakkeita, vaihdettavia paristoja tai mitaen vikaa, joka on aiheutetu kun mittaria on kaytetty vaarin, muutetu, kasitely huolimattomasti tai vioitettu tahallisesti tai epanormaalilla kaytollkasittelyllä. Jalleenmyyjillä ei ole oikeutta antaa laajempaa tai erilaista takuuta Amproben puolesta. Saadaksesi takuupalvelua, palauta tuote (ostokuitin kopion kera) lahimmalle Amprobe-jalleenmyyjalle. Katso tarkemmat tiedot kohdasta "Huolto".

TÄMÄ TAKUU ON OSTAJAN AINOA JA YKSINOMAINEN KEINO JA SE KORVAA KAIKKI MUUT SUORAT TAI EPÄSUORAT TAKUUT. NIIHIN KUULUU, MUTTA EI RAJOITU, MIKA TAHANSA EPÄSUORA TAKUU KAUPATTAVUDESTA TAI SOPIVUDESTA TIETTYYN TARKOITUKSEEN. VALMISTAJA E I OLE KORVAUSVELVOLLINEN MISTÄAN ERITYISISTA, EPÄSUORISTA, SATUNNAISISTA TAI SEURAAMUKSELLISISTA VAHINGOISTA TAI TAPPIOISTA, MUKAAN LUKIEN TIETOJEN KATOAMINEN, RIIPPUMatta SIITA MISTÄ TAHANSA TEORIASTA NE JOHTUVAT. Jotkut valtiot eivat salli epasuoran takuun rajoittamista tai seuraamuksellisten vahinkojen poissulkemista tai rajoittamista. Siksi tän takuun rajoitukset ja poissulkemiset eivat ehka koske kaikkia ostajia. Jos toimivaltainen tuomioistuin katsoo tän takuun jonkin ehdon pætemattomäksi tai toimeenpanokelvottomaksi, ei sellainen paatos vaikuta minkään muun ehdon lainvoimaisuuteen tai toimeenpantauuuteen.

Huolto

Kaikissa mittalaitteissa jotka palautetaan jalleenmyjelle takuuaikana tai sen jälkeen, tuee olla mukana seuraavat tiedot: Sinun nimesi, yrityksen nimi, osoite, puhelinn numero ja kopio ostokuitista. Lisää mukaan vielä vikakuvaus ongelmasta. Lahetä mittari Amprobejalleenmyjällesi toimituskulut maksettuina (FOB märäasemalla). Valmistaja ei vastaa rikkooontumisvaarasta kuljetuksen aikana.

Takuun alainen huolto

Lue takuuohjeet ja tarkista paristo ennen mittalaitteen lahettamista. Takuuaikana laite voidaan palauttaa Amprobe-jalleenmyyjalle vaihtoa varten.

Huolto takuuajan umpeuduttua

Tota yhteyttä Amprobe-jalleenmyyjän saadaksesi edullinen tarjous uudesta mittalaitteesta.

Yhdysvallat: Kanada:

Amprobe

Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Puh: 877-AMPROBE (267-7623) Puh: 905-890-7600

Takuun piirin kuulumattomat korjaukset ja vaihto - Eurooppa

Takuun piirin kuulumattomat laitteet voi vaihtaa Euroopassa Amprobe®:n jalleenmyyjällä nimellishintaan. Tarkista "Ostopaikat"-osasta www.amprobe.com-sivustolla lahellä sijaitsevat jakelijat.

Postiosoite Euroopassa*

Amprobe® Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Germany

Puh: [phone] - 0

www.amprobe.eu

*Vain kirjeenvaihtoa varten. Alahetakorjus-tai vaihtopyntoja tahan oositteseen. Eurooppalaisia kuluttajia pyydetaan ottamaan yhteyttä jalleenmyyjaansa.)

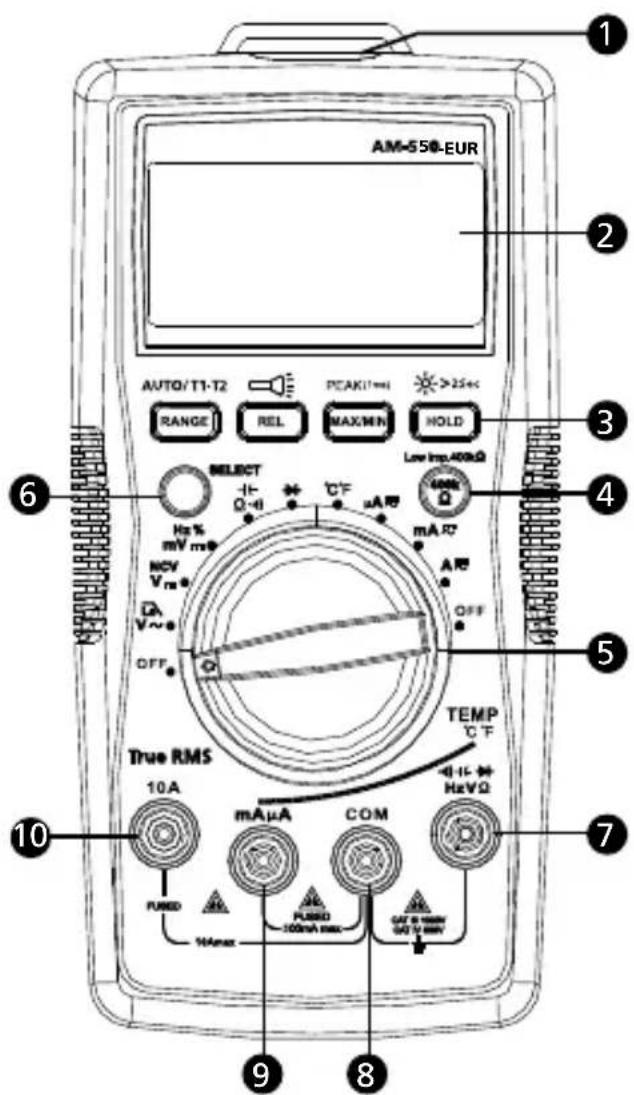

Taskulamppu
LCD-näytto
Toimintonapit
AM-550-EUR : Pieni tuloimpedanssi-nappi AM-540-EUR : Taustavalo
Kiertokytkin
Select-nappi
Tuloliitin jännite, diodi, kapasitanssi, resistanssi, jatkuvuus ja lampötilamittauksille
COM-tuloliiin
9 Tuloliitin AC/DC mA/μA-mittauksille
10 Tuloliitin AC/DC A-mittauksille (max 10A)

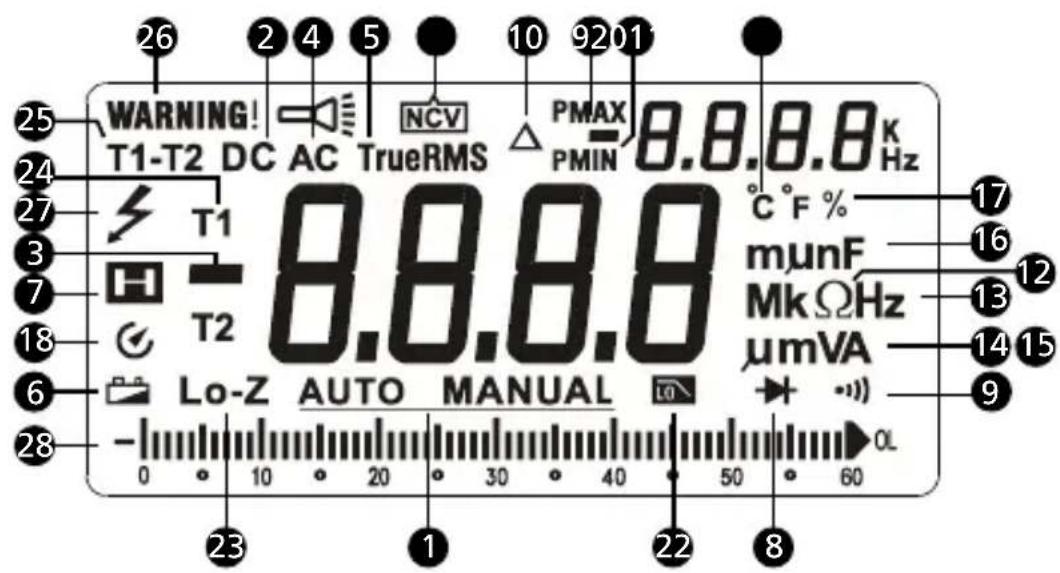

Näytö ja sen symbolit

1 Automaattinen/Manuaalinen alueenvalinta
DC (jannite tai virta)
Negatiivisen lukeman merkki
4 AC (jannite tai virta)
TrueRMS-lukema
6 Alhaisen paristojannitteen ilmaisin
7 Data Hold-toiminto
Dioditestaus
9 Jatkuvuusmittaus (lapimenokoestus)
10 Suhteellinen mittaustoiminto (Relative)
11 Kosketukseton jannitteenilmaisu käytössä (NCV)
Resistanssin mittayksikkö
Taajuuden mittayksikkö

14 Jannitteen mittayksikkö
15 Virran mittayksikkö
16 Kapasitanssin mittayksikkö
Pulssisuhde
18 Automaattinen sammutus
19 Minimi- tai maksimilukeman naytto
20 Positiivisen tai negatiivisen huippuarvon näytö
21 Lampötilan mittayksikkö
22 Alipäastösuodatin
400kΩ tuloimpedanssi käytössä (vain mallissa AM-550-EUR)
24 Limpötilamittaus kanavalta 1 (T1) tai 2 (T2)
25 Limpötilamittaus T1-T2
26 Varoitus siitta etta mittajohdot ovat vaarissa tuloliittimissa
Vaarallinen jannite-ilmoitus
28 Analoginen pylväsnäytto

Sisallysluettelo

Laitteessa tai tassä käyttoohjeessa käytetyt merkinnät. 2
Turballisuustiedot. 2
Toimitussialto 3
Tuotteen esittely 4
Mittausten suorittaminen 5

Kiertokytkimen asennot. 6
Toimintonapit. 6
AC- tai DC-jannitteen mittaus. 9
Alipäastösuodatin (Low Pass Filter) 9
Taajuuden tai pulssisuhteen mittaus 11
AC- tai DC-virran mittaus. 13
Resistanssinmittaus 14
Jatkuvuuden mittaus 15
Kapasitanssinmittaus 16
Diodimittaus. 17
Lampotilan mittaus ^ C / ^ F 18

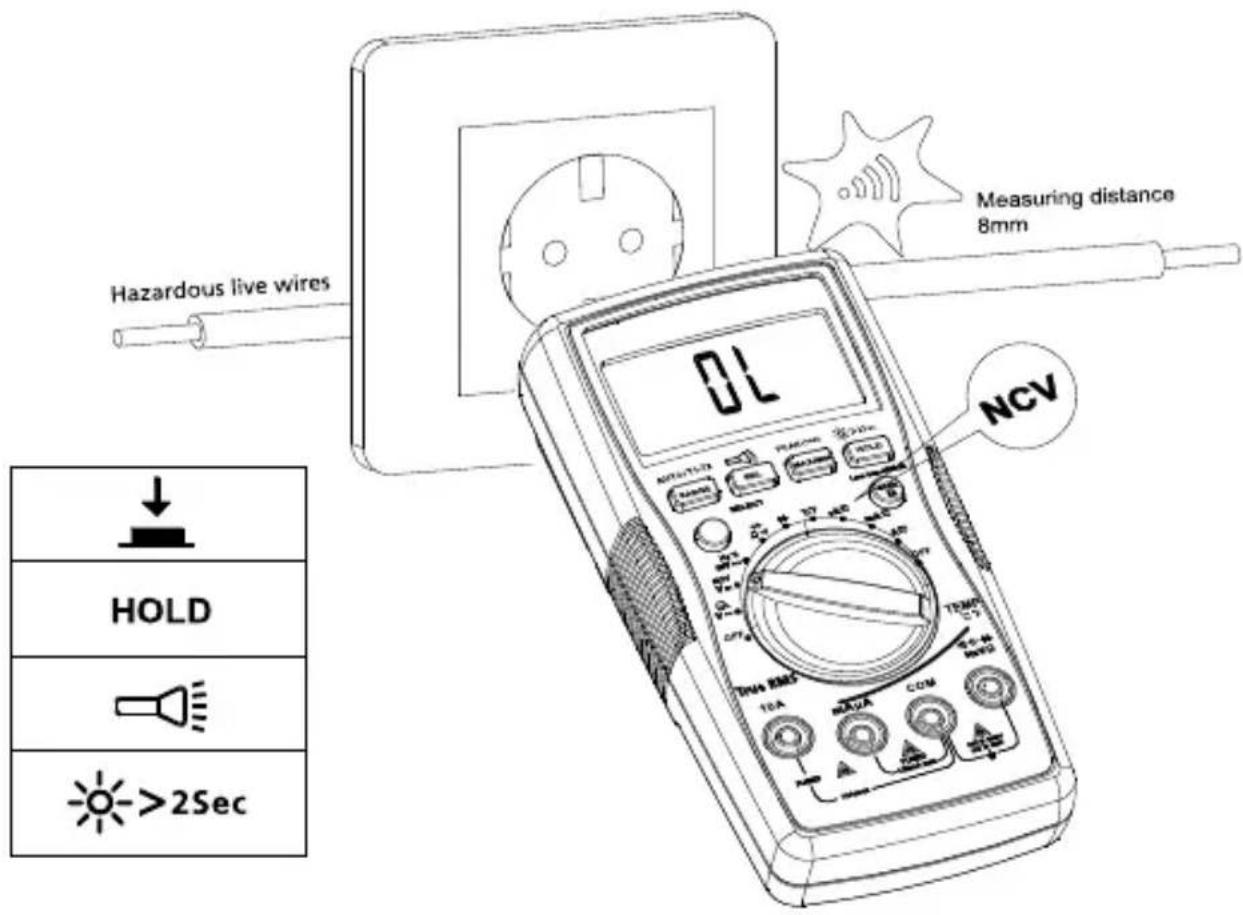

Kosketukseton jannitteentunnistin 19

Tekniset tiedot 20

Kunnossapito ja korjaus 24

Pariston ja sulakkeen vaihto 25

LAITTEESSA TAI TÄSSÄ KÄYTTOOHJEESSA KÄYTETYT MERKINNÄT

4	Huomio!. Mahdollinen vaara, noudata käytöohjetta.
1	Huomio! Sähköiskun vaara.
~	Vaihtosähkö (AC)
-	Tasasähkö (DC)
	Tuote on suojattu kaksois- tai vahvistetulla eristyksellä
=	Maadoitus (maa)
	Äänimerkki
	Paristo
CE	Vaatimustenmukaisusmerkki, jolla vahvistetaan voimassaolevien Eurooppalaisten direktiivien noudattaminen.
	Australian standardien mukainen
US	Kanadan standardien mukainen
	Tätä tuotetta ei saa havittäa lajittelemattomissa yhdyskuntajätteissä. Pyydä kierrätyslaitokselta tietoja oikeasta hättystavasta

TURVALLISUUSTIEDOT

Mittari on seuraavien standardien mukainen:

• IEC/EN61010-1, 3.painos, pollution degree 2, turvaluokitus CAT IV 600V ja CAT III 1000V
  IEC/EN61010-2-031 mittausjohtoen osalta
  EMC IEC/EN 61326-1

Turvaluokitus kategoria IV (CAT IV): tämä turvaluokitus mahdollistaa mittaukset pienjanniteverkon sähkönsyöttotasola esim. sahkökeskukselta ennen paäsulaketta

Turvaluokitus kategoria III (CAT III): sähköverkossa kiinteästi kiinni olevista laitteista (esim. pistorasia tai sähkömoottori).

4! Varoitus : Lue ennen mittarin käyttemista

Välttäksesi mahdollinen sähköisku tai henkilökohtainen loukkaantuminen, noudata tassä käyttohjeessa annettuja ohjeita ja käytä mittaria vain kuten tassä käyttohjeessa on kerrottu.
- Älä käytä mittaria tai mittajohtoja mikäli ne näytävän vahingoittuneilta tai mikäli mittari ei toimi oikein. Mikäli toiminnasta on epäilyksiä, tarkistuta mittari.
- Käytä aina oikeaa mittaustoimintoa ja mittausaluetta suorittaessasi mittauksia.
- Irrota mittajohdot mittauskohteesta ennen kuin kaannat kiertokytkinta.
- Tarkista aina ennen mittauksia mittarin toiminta, mittaamalla tunnettu jännitteinen kohde. Tarkista toiminta myös mittausten jälkeen.
- Älä koskaan ylitä valitun toiminnon maksimi mittausarvoa (kts. tekniset tiedot), äläkä itse mittariin merkittyjä arvoja.
- Ole erityisen varovainen mitatessasi kun: piirin jännite on yli 30VAC, 42VACHuippu tai 60VDC. Naitä jännitteita suurempi jännite altistaa vaaralliselle sahköiskulle.
- Tee mittauskohde jännitteettömäksi ja pura varaukset kaikista suurjännitekondensaattoreista ennen resistanssimittauksia.
- Älä koskaan maadoita itseäsi kun suoritat mittauksia. Älä koskaan kosketa mitattavaa piirä tai mittapäitä mittauksen aikana.
- Pidä sormet aina mittapäiden sormisuojien takana.
- Älä käytä mittaria rajähdysaarallisissa tiloissa.
- Mittaa virta aina sarjakytkennä, EI KOSKAAN rinnakkaiskytkennä. Tarkista ennen virtamittauksia mittarin sulake.

TOIMITUSSISÄLTÖ

Vakiovarusteel:

1 kpl: AM-540-EUR tai AM-550-EUR yleismittari
1 pari mittajohtoja
2 kpl : lämpötilamittapäitä
1 kpl: lampötila-adapteri
1 kpl : Velcro-tarra
1 kpl : 9V (6F22) alkaliparisto (asennettuna)
1 kpl: Manual
1 kpl : Kantapussi

Mikäli jokin näistä on vaurioitunut tai puuttuu toimituksesta, palauta koko pakkaus ostopaikkaan joka vaihtaa sen uuteen.

Tuotteen esittely

Amprobe AM-540-EUR mittaa suuren joukon erilaisia suureita, kuten lampötila, kapasitanssi (esim moottorin käynnistyskondensaattorin mittaus), mikroampeerit (liekinvarmistimen mittaus) ja siinä on myös sisäänrakennettu alipäastosuodatin taajuusmuuttajamittauksia varten. Mittarissa on myös kosketukseton jannitteentunnistin ja taskulamppu-toiminto. Mittarin turvaluokitus on CAT IV 600V & CAT III 1000V.

Amprobe AM-550-EUR on TrueRMS-vasteinen mittari, joka mittaa oikein myös harmonisia yliaaltoja sisälTvat sahköjärkestelmät. Sisäänrakennetun taskulampun avulla tunnistat oikeat johtimet myös hamärassä ja kosketuksettoman jännitteentunnistimen avulla lóydät nopeasti jännitteisen johtimen. Mittarissa on myös kaksikanavainen lampötilamittari, pienen tuloimpedansssin valinta (poistaa haamujännitteet mittauksesta), ja alipäastosuodatin tarkkoihin taajuusmuuttajamittauksiin. Mittarin turvaluokitus on CAT IV 600V & CAT III 1000V.

• Mittaukset: AC/DC-jännite (max 1000V), AC/DC-virta, resistanssi, taajuus, kapasitanssi, lämpötila, pulssisuhde
  Erikoistoiminnot:

• Low Z (pieni tuloimpedanssi), poistaa haamujannitteet mittauksista (vain AM-550-EUR)

• Alipäastösuodatin (low pass filter) taajuusmuuttajamittauksiin
• Kosketukseton jannitteentunnistin
• Aänimerkki jatkuvuusmittauksessa
• Dioditesti
• Data Hold-toiminto
  MIN/MAX-muisti
• Peak Hold-toiminto

• Suhteelliset mittaukset (Rel)

• Taustavalaistu, kaksoislukemainen LCD-näytto analogipylväällä

• Mittauskohteen valaisu (taskulamppu-toiminto)
• Mittausjohtoen väärastä kytkennastä varoittava aänimerkki
• Automaattinen ja manuaalinen aluevalinta
• Automaattinen sammutus
• Alhaisen paristojannitteen varoitus
• Velcro-tarra mittarin ripustamiseen
• Turvaluokitus: CAT IV 600V / CAT III 1000V

4 ！

1. Käytä aina oikeata mittaustoimintoa ja mittausaluetta mittastensuorittamiseen.
2. Välttäksesi sahköisku, henkilökohtainen loukkaantuminen tai mittarin vahingoittuminen, tee mittauskohde jannitteettömäksi ja pura varaukset kaikista suurjännitekondensaattoreista ennen resistanssi- tai biodimittauksja.
3. Mittajtojen kytkeminen:

a. Kytke maajohto (COM) mittauskohteeseen ennen "punaista" johtoa.
b. Mittauksen jälkeen, irroita "punainen" johto mittauskohteesta ennen maajohtoa (COM)

1. Symboli "OL" nakyy naytollä mikali mitattu arvo ylittää mittarin mittausalueen

Kiertokytkimen asennot

Kytkinasento Mittaustoiminto
V~/ L	AC-jännitemittaus / alipäastösuodatin (1kHz). Paina Select-nappia vaihtaaksesi toimintojen välillä.
V~/ NCV	DC-jännitemittaus / Kosketukseton jännitteentunnistin (NCV). Paina Select-nappia vaihtaaksesi toimintojen välillä.
mV~/ Hz%	DC mV-mittaus / taajuusmittaus / pulssisuhde. Paina Select-nappia vaihtaaksesi toimintojen välillä.
Ω/ -k-	Resistanssi- / kapasitanssi- / jatkuvuusmittaus. Paina Select-nappia vaihtaaksesi toimintojen välillä.
→+	Diodimittaus (diodin kynnysjännite)
°C °F	Lämpötilamittaus. Paina Select-nappia vaihtaaksesi lämpötilayksikkö (°C/ °F).
μA~ mA~ 10A~	AC- tai DC-virran mittaus. Paina Select-nappia valitakessi AC tai DC.

Toimintonapit

AUTO/T1-T2

PEAK(1ms)

SELECT

Nappi Mittaustointo
SELECT	Keltaisen SELECT-napin painaminen vaihtaa mittaustointoa (riippuen kiertokytkimen asennosta
RANGE / AUTO T1-T2	Automaattinen tai manuaalinen aluevalinta virta-, jännite- resistanssi- ja kapasitanssimittauksissa. Oletusasetus on automaattinen aluevalinta. Paina tätä nappia vaihtaaksesi manuaaliseen aluevalintaan. Pidä tätä nappia pohjassa 2s vaihtaaksesi takaisin automaattisen alueenvalintaan. T1, T2 tai T1-T2 toiminnan valinta nappia painamalla kun suoritetaan lämpötilamittauksia.
REL / ∅	Suhteellinen mittaustointo Δpaina > 2s sytyttääkesisi tai sammuttaaksesi taskulamppu.
MAX/MIN / PEAK(1ms)	Paina aloittaaksesi maksimi- ja minimiarvoen seuranta. Paina uudelleen nähdäkesisi käynyt maksimiarvo. Paina uudelleen nähdäkesisi käynyt minimiarvo. Pidä painettuna >2s poistuaksesi MAX/MIN-seurantatilasta. Paina >2s aloittaaksesi Peak Max / Peak Min-seuranta. Paina uudelleen nähdäkesisi käynyt Peak-maksimiarvo. Paina uudelleen nähdäkesisi käynyt Peak-minimiarvo. Pidä painettuna >2s poistuaksesi Peak MAX / Peak MIN-seurantatilasta.
HOLD Senhet	kinen lukema "jäädyttyy" näytölle
	Paina >2s sytyttääkesisi tai sammuttaaksesi LCD-näytön taustavalo.

AM-550-EUR:

AUTO/T1-T2

PEAK(1ms)

Low Imp.400kΩ

SELECT

Nappi Mittausto	toiminto
SELECT	Keltaisen SELECT-napin painaminen vaihtaamittaustoima (riippuen kiertokytkimen asennosta
RANGE / AUTO T1-T2	Automaattinen tai manuaalinen aluevalinta virta-, jännite- resistanssi- ja kapasitanssimittauksissa. Oletusasetus on automaattinen aluevalinta. Paina tätä nappia vaihtaaksesi manuaaliseen aluevalintaan. Pidä tätä nappia pohjassa 2s vaihtaaksesi takaisin automaattisen alueenvalintaan. T1, T2 tai T1-T2 toiminnan valinta nappia painamalla kun suoritetaan lämpötilamittauksia.
REL / ∞	Suhteellinen mittaustoiminto Δpaina > 2s sytyttääkesisi tai sammuttaaksesi taskulamppu.
MAX/MIN/PEAK(1ms)	Paina aloittaaksesi maksimi- ja minimiarvonen seuranta. Paina uudelleen nähdäkesisi käynyt maksimiarvo. Paina uudelleen nähdäkesisi käynyt minimiarvo. Pidä painettuna >2s poistuaksesi MAX/MIN-seurantatilasta. Paina >2s aloittaaksesi Peak Max / Peak Min-seuranta. Paina uudelleen nähdäkesisi käynyt Peak-maksimiarvo. Paina uudelleen nähdäkesisi käynyt Peak-minimiarvo. Pidä painettuna >2s poistuaksesi Peak MAX / Peak MIN-seurantatilasta.
HOLD / >2Sec	Senhetken lukema "jäädytty" näytölle / paina >2s sytyttääkesisi tai sammuttaaksesi LCD-näytön taustavalo
Low imp 400kΩ	Toiminnassa vain jännitemittauksissa. Sen ajan kun pidät nappia painettuna, V- ja COM-tulojen tuloimpedanssi on 400kΩ. Vapauta nappi niin V- ja COM-tulojen impedanssi palaa takaisin normalaiksi (noin 10MΩ).

Kaksoisnäytto

AC-jännitemittaus

Isommalla nakyy AC-jannite ja pienemmallaa taajuus

AC-virtamittaus

Isommalla nakyy AC-virta ja pienemmällä taajuus

Automaattinen sammutus

Automaattinen sammutusaika on noin 15 minuuttia. Mikäli mittari sammuu, paina jotain nappia palatakesi normalaalin käytötilaan.

Suhteelliset mittaukset (REL), V, A, ohmi ja diodimittauksissa

Mittari ilmoittaa eron sihen arvoon joka nakyi naytollä kun REL-nappia painettiin. Isommalla nakyy mitattu arvo - referenssiarvo. Ja referenssiarvo nakyy pienemmällä.

HUOM: REL-mittausta ei voi ottaa käyttoön, mikäni näytöllä nakyy OL

Varoitus mikäli mittajohdot on kytketty väräin tuloliittimiin

Mikäli mittajohdot on kytketty väräriin tuloliittimiin (suhteessa kiertokytkimen asentoon), mittarin näytöllä vilkkuu "WARNING"-sana ja mittari antaa katkonaista änimerkkia.

Vaarallisen jannitteen ilmaisu

Näytöllä nakyy salaman kuva mikäli mittari havaitsee jännitteen ≥30VAC tai ≥42VDC

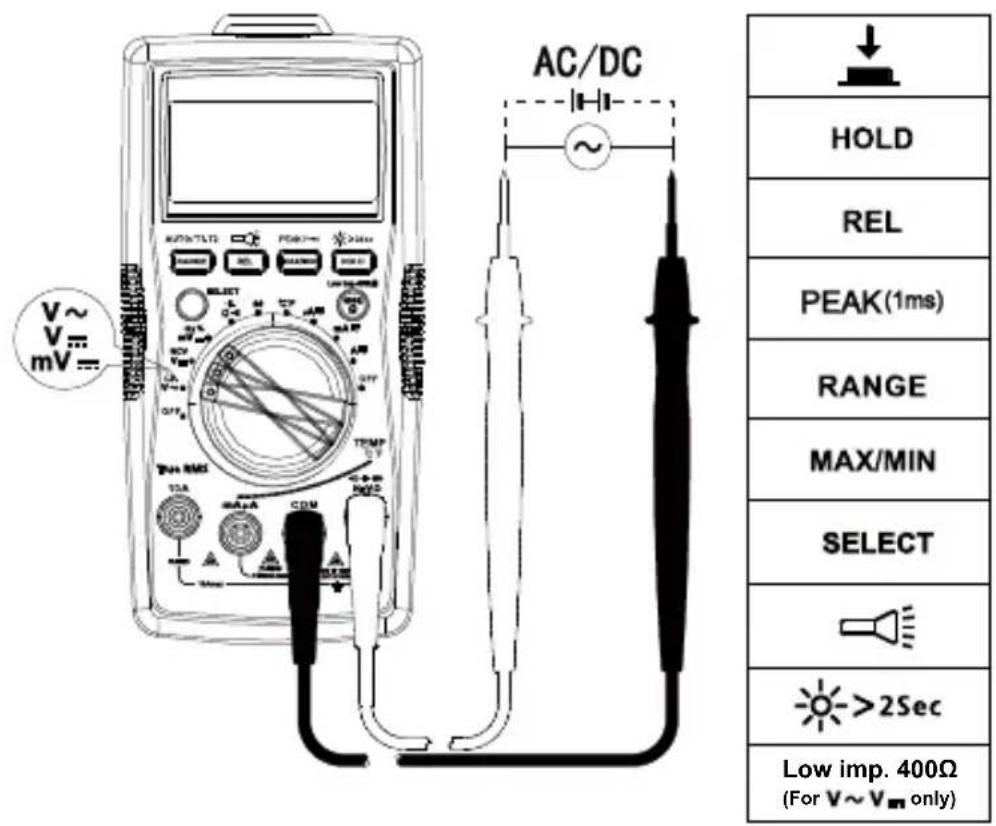

AC- tai DC-jännitteen mittaus

Välttäksesi henkilökohtainen loukkaantuminen tai mittarin hajoaminen, alä ylitä 1000VAC tai 1000VDC. Mittari antaa änimerkin mikäli ylitetään 1000VAC tai 1000VDC,

Alipäastösuodatin (Low Pass Filter)

4！

Välttäksesi henkilökohtainen loukkaantuminen tai mittarin hajoaminen, alä kayta alipäastosuodatin-toimintoa tarkistaaksesi piirissä oleva vaarallinen jannite. Kayta aina normala jannitemittausta vaarallisten jannitetasoen mittauksiin.

• Älä kytke yli 1000V:n jannitteisiin.

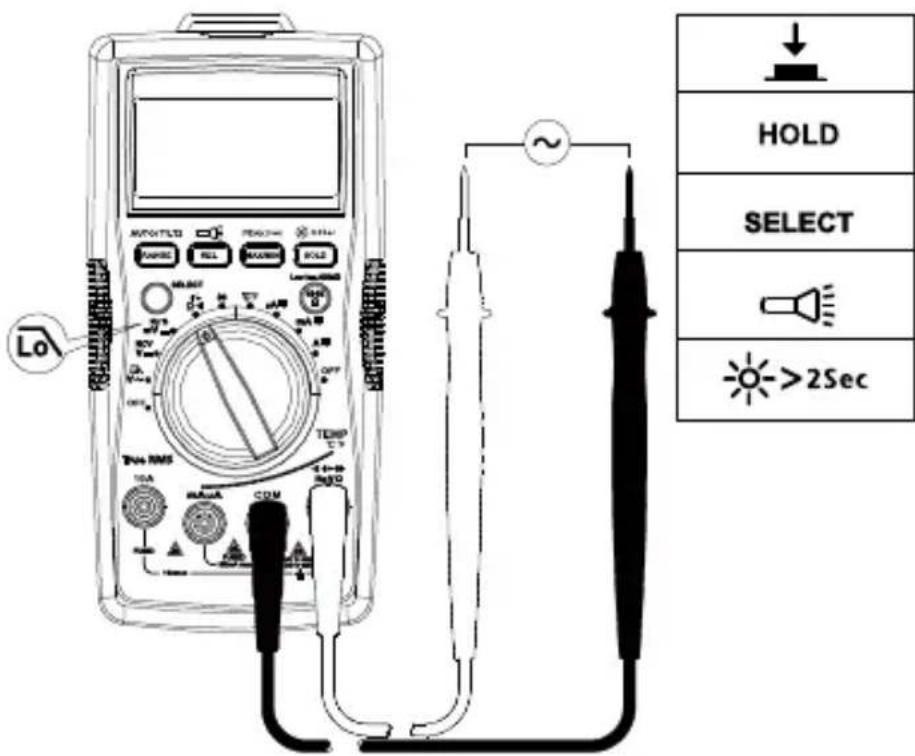

AC-jännitteen mittaaminen käyttaen alipäastösuodatinta

Kännä kiertokytkin V~-asentoon ja paina SELECT-nappia Lysboli ilmestyy naytolle.

Alipäastösuodatin voi estaayl 1kHz:n jannitteet ja nain ollen sitä voi hyödyntäa esimerkiki taajuusmuuttajan lahtömittauksissa.

Huomio: Mittari menee manuaialaluevalintaan kun alipäastösuodatin otetaan käyttoön. Automaattialuevalintaa ei voi käyttaa mikali käytetään alipäastösuodatinta.

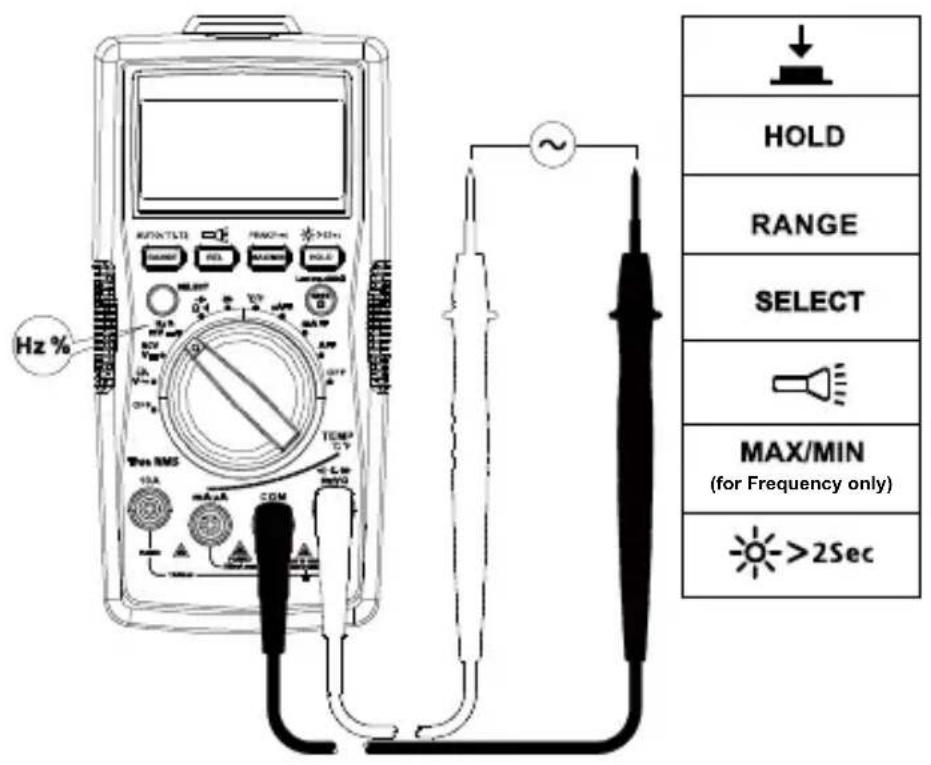

Taajuuden tai pulssisuhteen mittaus

Välttäaksesi henkilökohtainen loukkaantuminen tai mittarin hajoaminen, alä ylità 1000V.

1. Taajuusmitttaus / pulssisuhde-toiminto

a. Kännä kiertokytkin Hz % -asentoon. Valitse SELECT-napilla joko Hz- tai pulssisuhdemittaus.
b. Kytke mittajohdot alla olevan kuvan mukaisesti.

1. AC-jannitteen taajuuden mittaus

a. Kännä kiertokytkin AC-jännitteen mittausasentoon
b. Kytke mittajohdot mitattavaan piirin. Kytke maajohto (COM) mittauskohteseen ennen "punaista" johtoa.

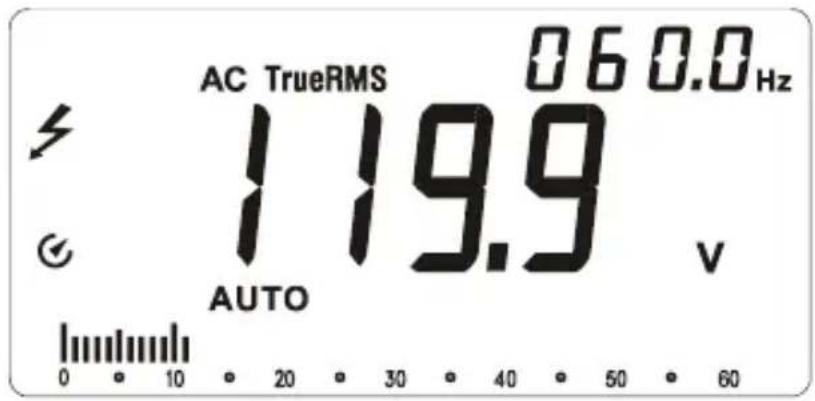

Isommalla nakyy AC-jannite ja pienemmallä sen taajuus

1. AC-virran taajuuden mittaus

a. Kännä kiertokytkin μA-, mA- tai 10A-mittausasentoon

b. Kytke mittajohdot mitattavaan piirin ennen kuin kytket mittauspiirin vIRRat.

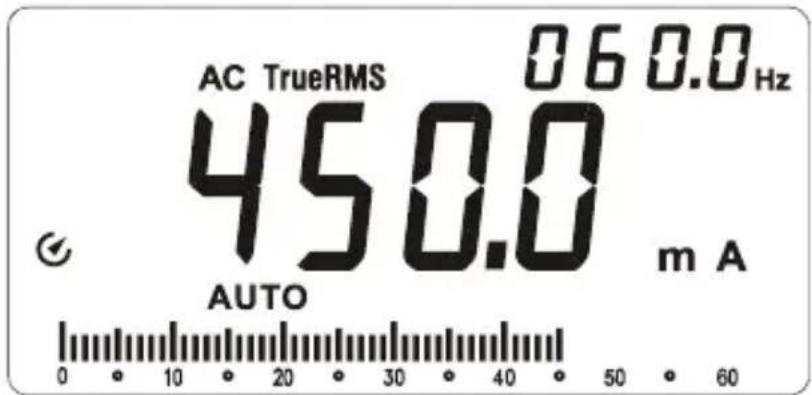

Isommalla nikyy AC-virta ja pienemmällä sen taajuus

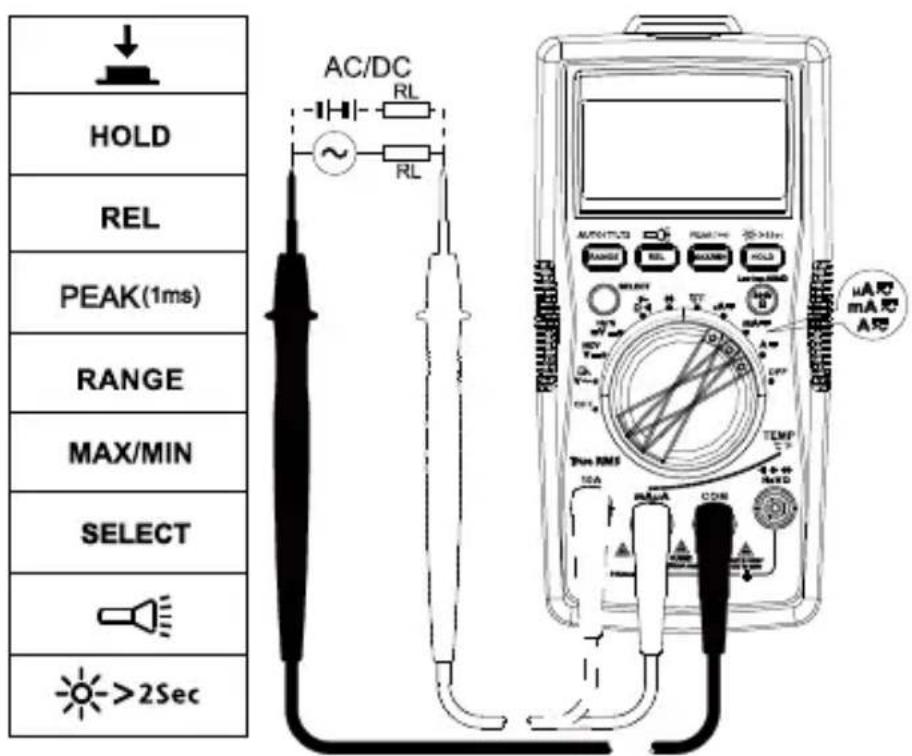

AC- tai DC-virran mittaus

Paina SELECT-nappia valitaksesi joko AC- tai DC-virranmittauistoiminto.

Välttäksesi henkilökohtainen loukkaantuminen tai mittarin hajoaminen:

1. Älä yritä tehdä virtamittausta mikäli avoimen piirin potentiaali maata vasten ylittä 1000V.
2. Valitse aina oikea mittausalue ja toiminto ennen mittauksen suorittamista.
3. Äla suorita rinnanmittauksia (vaan ainoastaan sarjamittauksia) silloin kun mittajohdot ovat kytkettyinä virranmittaustuloihin.
4. Kytke mittajohdot virranmittaustuloon (10A/mA) ja mitattavaan piiriin ennen kuin kytket testattavaan piiriin sahköt.
5. Mittaa virta-arvoja 8-10A ainoastaan enintaan 20 minuutin ajan ja anna mittarin sen jälkeen palautua vähintaan 10 minuutin ajan enneneuraavaa mittausta.
6. Mittauksen jälleen, kytke sähköt pois mitattavasta piiristä ennen kuin irrotat mittajohdot.

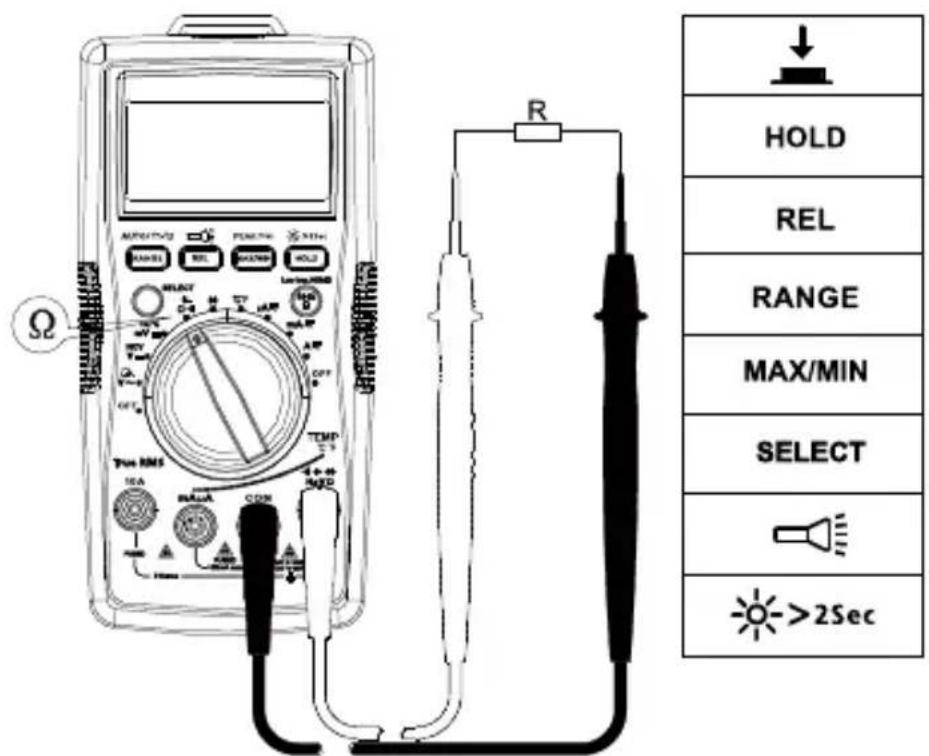

Resistanssin mittaus

Tee mitattava piiri jannitteettomaksi ja pura varaus kaikista korkeajannitekondensaattoreista ennen resistansin mittaamista.

Huomio: Suuremmilla vastusarvoilla (>1M) , voikestaa mutaman sekunnin ennen kuin mittaustulos tasaantuu. Alueen ylitys tai avoin piiri ilmaistaan naytolla: OL.

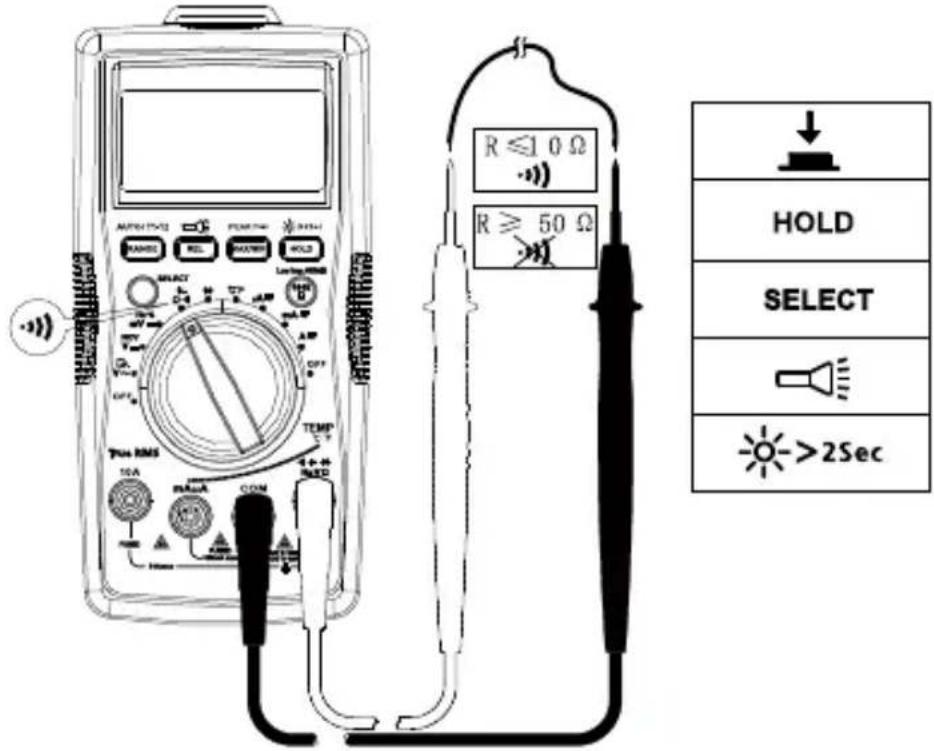

Jatkuvuuden mittaus

Tee mitattava piiri jannitteettomaksi ja pura varaus kaikista korkeajannitekondensaattoreista ennen jatkuvuuden mittamista.

Paina SELECT-nappia valitaksesi jatkuvuusmitttaus.

Kapasitanssin mittaus

Tee mitattava piiri jannitteettomaksi ja pura varaus kaikista korkeajannitekondensaattoreista ennen kapasitanssin mittaamista. Kayta DC-jannitemittaustoimintoa tarkistaaksesi etta varaus on purettukondensaattoreista.

Paina SELECT-nappia valitaksesi kapasitanssimittaus

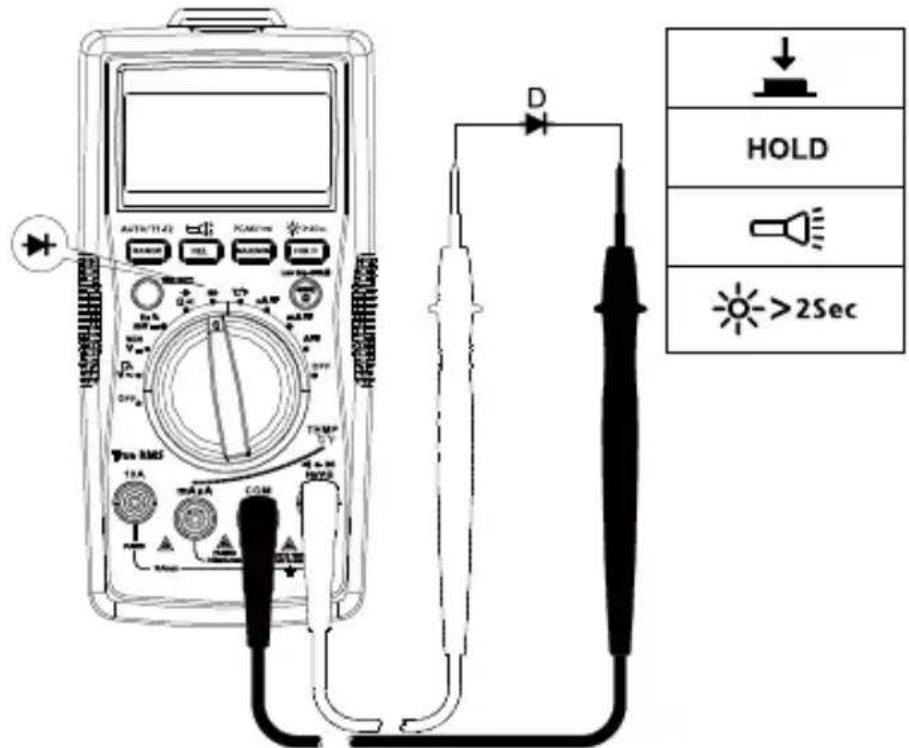

Diodimittaus

Tee mitattava piiri jannitteettomaksi ja pura varaus kaikista korkeajannitekondensaattoreista ennen diodin mittaamista.

Tyypillinen kynnysjannite on noin 0,5-0,8V

Lämpötilan mittaus ^ C / ^ F

1. Välttäksesi henkilökohtainen loukkaantuminen tai mittarin hajoaminen, alä kosketa tai kytke lampötilamittapäätä mihinkään sahköisiin tai johtaviin osiin

2. K-tyypin termoelementtilampotila-anturi on kayttokelpoinen alle 230^ :een lampotilamittauksiin.

Mittauksen suorittaminen:

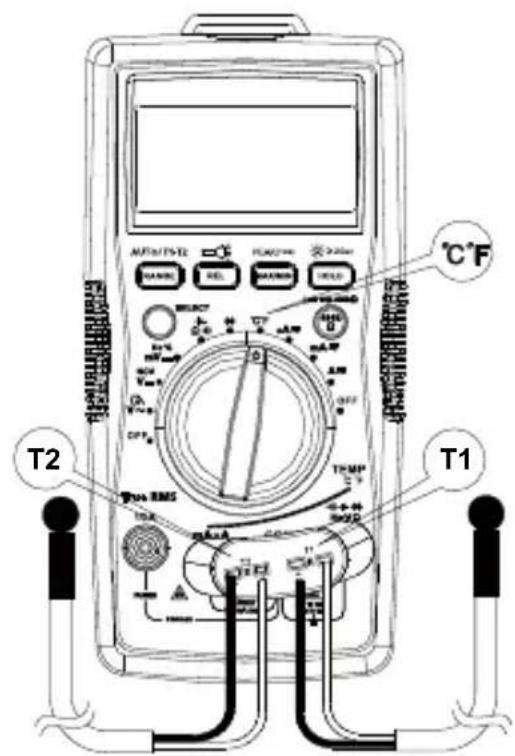

1. Kännä kiertokytkin °C/°F-asentoon. Näytöllä nagyy "OPEn". Nyt voit vaihtaa mittayksikon painamalla SELECT-nappia, mikäli tarve niin vaatii.
2. Kytke K-tyypin termoelementti mittariin käyttaen adaptereria ja kosketa sillä sen jälleen mitattavaa pintaa. Kahta lampötila-anturia voidaan käyttaa samanaikaisesti.
3. Paina RANGE-nappia vaihtaaksesi naytollä nakyvä mittausarvo T2 tai T1-T2 (oletusarvona on T1)

↓

HOLD

RANGE

MAX/MIN

SELECT

>2Sec

Kosketukseton jannitteentunnistin

1. Välttäksesi henkilökohtainen loukkaantuminen tai mittarin hajoaminen, alä testaa eristämattomiä suurjannitekaapeleita.
2. Aänimerkki kuuluu ja näytöllä nakyy "OL", kun havaitaan yli 90V:n AC-jännite
3. Älä testaa yli 750VAC kaapeleita
4. Ennen tuntemattoman kohteen testausta, varmista mittarin toiminta testaamalla tunnettu jannitteinen kohde.
5. Aina tunteMattoman kohteen testauksen jälkeen, varmista mittarin toiminta testaamalla tunnettu jännitteinen kohde.
6. Älä kytke mittajohtoja mittariin, kun suoritat kosketuksetonta jannitteentunnistusta.

Aänimerkki kuuluu ja näytöllä nkyy "OL", kun havaitaan yli 90V:n AC-jannite. Etaisyys mitattavan kaapelin ja mittarin valillä tulee olla ≤ 8mm

Tekniset tiedot

Tekniset tiedot pätevät kun ympäristön lämpötila on 23^ ± 5^ ja suhteellinen kosteus ≤ 75% .

Tarkkuus: ±(%lukemasta + nayton digitit)

Suurin jannite tuloliittimen ja maan valillä : 1000 VACrms tai 1000 VDC

mA μA-tulon sulake : F1, 0,5A H 1000V, nopea (6x32)mm

10A-tulon sulake : F2, 11A H 1000V, nopea (10x38)mm

Suurin nayttamä 5999, paivitty 3/s

Analoginen pylväsnäytto 61 segmenttiä, paivittyy 20/s

Alueen ylityksen ilmaisu OL

Mittausalue Automaattinen tai manuaalinen

Suurin käytökorkeus ≤ 2000m

Käytölämpötila 0 °C...40 °C

Suhteellinen kosteus 0^ 30^ ≤ 75% ; 30^ 40^ ≤ 50%

Säilytyslämpötila -10 °C...50 °C

Elettromagneettinen yhteensopivuus

RF-kenttä 1V/m=maäritelty tarkkuus ± 5%

Paristo 9V, 6F22, NEDA 1604 tai vastaava

Alhaisen paristojannitteen ilmaisin

Koko (× × ) 182mm x 90mm x 45mm

Paino noin 354g, paristo asennettuna

1. DC-jännitteen mittaus

Alue: Erottelukyky: Tarkkuus:
600,0mV	0,1mV	±(0,5 % +3)
6,000V	1mV	±(0,5 % +2)
60,00V	10mV
600,0V	100mV
1000V	1V	±(1,0 % +2)

Tuloimpedanss: noin 10MΩ

Ylijannitesuojaus: ± 1000V

2. AC-jännitteen mittaaminen

Alue: Erottelukky:		Tarkkuus
		45Hz - 400Hz	400Hz - 1kHz (vain AM-550-EUR)
6,000V 1mV		±(1,0 % +3) ±(2 %	+3) 60,00V 10mV
600,0V 100mV
1000V 1V ±(1,2 % +3) ±(2,5 % +3)

Tuloimpedanss: noin 10MΩ

Ylijannitesuojaus: 1000V

Taajuusvaste: 45-400Hz (AM-540-EUR), 45Hz-1kHz (AM-550-EUR)

AM-540-EUR: keskiarvovastinen, rms-indikointi

AM-550-EUR: True-RMS

Huomio: Taajuuslukema (pienemmässä naytössä) voi olla pois käytõsta mikäli mitattu jannite on alle 20% mittausalueesta

3. Alipäastösuodatin (Low Pass Filter)

Alue: Erottelukky: Tarkkuus:
6,000V 0,001V		45-200 Hz ±(2 % + 40)200-440 Hz ±(6 % + 40)
60,00V 0,01V
600,0V 0,1V
1000V	1V

AC-jannitesignaalit yli 1kHz estetty

Ylijannitesuojaus: 1000Vpeak

4. Taajuusmittaus

Alue: Erottelukky: Tarkkuus:
60,00Hz	0,01 Hz	±(0,1 % +3)
600,0Hz	0,1 Hz
6,000kHz 1 Hz
60,00kHz	10 Hz
600,0 kHz	100Hz
6,000MHz	1KHz	±(0,1 % +3)
60,00MHz	10KHz

Ylijannitesuojaus: 1000Vpeak

5. Taajuusmittaus

Alue: Erotteluk	kyky: Tarkkuus:
10%~90% 0,01%	±(1,2 % +30)

Ylijannitesuojaus: 1000Vpeakp

6. DC-virran mittaus

Alue: Erottelukyky: Tarkkuus:
600 μA 0,1 μA		±(1,0 % +2)
6000 μA 1 μA
60,00mA 10 μA		±(1,2 % +3)
500,0mA 0,1mA
10,00A 10mA ±(1,5 % +3)

Ylikuormitussuojaus:

mA / μA-tulon sulake : F1, 0,5A H 1000V, nopea (6x32)mm

10A-tulon sulake : F2, 11A H 1000V, nopea (10x38)mm

7. AC-virran mittaus

Alue: Erottelukyky	Tarkkuus
	45Hz – 400Hz	400Hz – 1KHz (vain AM-550-EUR)
600,0 μA 0,1 μA		±(1,2 % +5) ±(2 % +5)
6000 μA 1 μA
60,00mA 10 μA		±(1,5 % +5) ±(3 % +5)
500,0mA 0,1mA
10,00A 10mA ±(2 % +5)	±(4 % +5)

Ylikuormitussuojaus:

mA / μA-tulon sulake : F1, 0,5A H 1000V, nopea (6x32)mm

10A-tulon sulake : F2, 11A H 1000V, nopea (10x38)mm

Taajuusvaste: 45-400Hz (AM-540-EUR), 45Hz-1kHz (AM-550-EUR)

Huomio: Taajuuslukema (pienemmässä naytössä) voi olla pois käytõsta mikäli mitattu jannite on alle 20% mittausalueesta

8. Resistanssimittaus

Alue: Erottelukyky: Tarkkuus:
600,0Ω 0,1 Ω	±(1,2 % +2)
6,000 kΩ 1 Ω		±(1,0 % +2)60,00 kΩ
600,0 kΩ 100 Ω
6,000 MΩ 1 kΩ	±(1,2 % +2)
60,00 MΩ 10 kΩ	±(1,5 % +2)

Avoimen piirin jannite: noin 0,5V

Ylijannitesuojaus: 1000Vpeak

9. Jatkuvuus- ja diodimittaus

Alue: Erottelukky: Tarkkuus:
Jatkuvuus 0,1 Ω		Avoimen piirin jännite on noin -3VDC Mikäli vastusarvo on yli 50 Ω, äänimerkki on poised käytöstä Mikäli vastusarvo on ≤ 10 Ω, äänimerkki on käytöstä
Diodi 1mV		Näytön alue on 0...2,8V, piidiodin kynnysjännite on yleensä 0,5...0,8V..

Ylikuormitussuoja: 1000 Vp

10. Kapasitanssimittaus

Alue:	Erottelukky:	Tarkkuus:
60,00 nF	10 pF	REL-tilassa: ±(3 % +5)
600,0 nF	100 pF	±(3 % +5)
6,000 μF	1 nF
60,00 μF	10 nF
600,0 μF	100 nF	±(4 % +5)
6000 μF 1 μF	±(5 % +5)
60 mF	10 μF	Ei määritetty

Ylijannitesuojaus: 1000Vpeak

11. Lämpötilamittaus.

Alue: Erottelukyky: Tarkkuus:
-40 – 40°C	+8) 1°C	±(2 % +8)
>40 – 400°C ±(1 %
>400 – 1000°C ±2,5%
-40 – 104°F	+12) 2°F	±(2 % +12)
>104 – 752°F ±(1 %
>752 – 1832°F ±2,5%

Ylijannitesuojaus: 1000Vpeak

Mittaukseen tulee kayttä K-tyypin termoelementtä

Kunnossapito ja korjaus

Mikäli mittauslaite ei toimi, tarkista paristo, mittajohdot etc ja vaihda ne mikäli tarpeellista.

Tuplatarkista:

1. etta sulakkeet ovat varmasti ehjat
   2.etta paristo on varmasti taynnä
   3.etta mittajohdot ovat varmasti kunnossa
2. etta mittalaitetta käytetaän oikein

0,5A:n sulakkeen nopea tarkistus:

1. Kännä kiertokytkin mA-alueelle
2. Mittaa toisen yleismittarin jatkuvuusmittausta käyttaen sulakteen kunto tutkittavan mittarin COM ja mAμA-tulojen valiltä

Mikäli jatkuvuussummeri kuuluu, on sulake ehja.

Mikäli jatkuvuusummeria ei kuulu, vaihda sulake kuten myöhemmin on kerrottu

10A:n sulakteen nopea tarkistus:

1. Kännä kiertokytkin A-alueelle
2. Mittaa toisen yleismittarin jatkuvuusmittausta käyttaen sulakteen kunto tutkittavan mittarin COM ja 10A-tulojen väliltä

A
		OK
		OK

Mikali jatkuvuussummeri kuuluu, on sulake ehja. Mikali jatkuvuussummeria e i kuulu, vaihda sulake kuten myohemmin on kerrottu.

Ainoastaan pariston vaihto on käytäjälle sallittu toimenpide. Sulakkeenvaihto ja muut korjaustoimenpiteet tulee suorittaa valtuutetussa huoltolikkeessä tai muun pätevoityneen huoltohenkilön toimesta.

Mittari voidaan puhdistaa kayttäen mietoa pesuainetta ja vetta. Puhdista mittari hiukan kostutetulla pyyhkeellä ja anna kuivua tãysin ennen kayttöä. Älä kaytä liuottimia tai syövytäviä aineita puhdistukseen.

Varoitus

Välttäksesi sähköisku, loukkaantuminen tai mittarin vahingoittuminen:

Irrota mittajohdot ennen mittarin avaamista.

Käytä VAIN oikeita sulakkeita (oikea virta-arvo, katkaisukyky, jannite, kok, nopeus etc).

Vaihda paristo heti kun pariston merkkivalo ilmestyy näytölle!

Pariston vaihto (kts kuva alla):

1. Irrota mittajohdot mitattavasti piiristä ja mittarista
2. Sammuta mittari käantämälä kiertokytkin OFF-asentoon
3. Avaa paristokotelon kannen ruuvi (yksi ruuvi) ja irrota paristokotelon kansi
4. Vaihda paristo ja kiinnitä huomiota oikeaan napaisuuteen.
5. Laita paristokotelon kansi paikoilleen ja kiinnitta ruuvi takaisin.

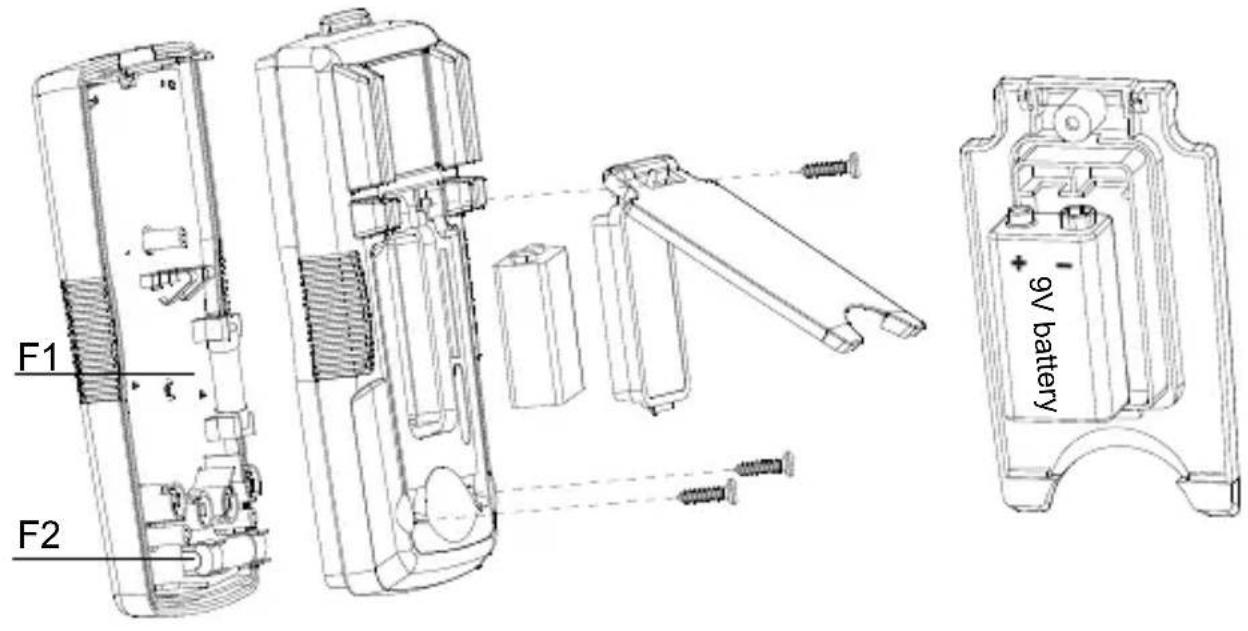

Sulakkeen vaihto (kts kuva alla):

1. Irrota mittajohdot mitattavasti piiristä ja mittarista
2. Sammuta mittari käantämälä kiertokytkin OFF-asentoon
3. Avaa paristokotelon kannen ruuvi (yksi ruuvi) ja irrota paristokotelon kansi
4. Avaa kaksi muuta takakannen ruuvia ja irrota mittarin takakansi
5. Vaihda rikkinäinen sulake.
6. Laita takakansi paikoilleen ja kiinnitä ruuvit.
7. Laita paristokotelon kansi paikoilleen ja kiinnitä ruuvi.

mA / μA-tulon sulake : F1, 0,5A H 1000V, nopea (6x32)mm
10A-tulon sulake : F2, 11A H 1000V, nopea (10x38)mm

AM-540-EUR AM-550-EUR Multimetro digital

Manual do utiliser

10/2017, Rev.4
