Tuotetyyppi	True RMS -digitaaliyleismittari
Merkki	Amprobe
Malli	ACD14PROEUR
Mitat (P x L x K)	219 x 77 x 37 mm
Paino	208 g (paristojen kanssa)
Virtalähde	2 AAA-paristoa 1,5 V
Leukojen aukko	30 mm
Mittausluokka	CAT III 600 V
Näyttö	Kaksoisnestekidenäyttö 6000 pistettä (3-5/6 numeroa)
AC-virtamittaus	600,0 A (50/60 Hz) Amp-Tip-toiminnolla pienille virroille
AC/DC-jännitemittaus	600,0 V
Resistanssimittaus	Enintään 6000 kΩ
Kapasitanssimittaus	Enintään 2500 μF
Lämpötilamittaus	-40 °C – 400 °C (K-tyypin anturi mukana)
Erikoistoiminnot	Kosketukseton jännitteenilmaisin (NCV), PEAK-RMS, VFD-suodatin, taustavalo
Automaattinen virrankatkaisu	32 minuutin käyttämättömyyden jälkeen
Suojausluokka	Likaantumisaste 2, kaksoiseristys
Mukana tulevat lisävarusteet	Mittausjohdot, K-tyypin termoelementti, AAA-paristot, kuljetuslaukku
Huolto	Puhdistus miedolla pesuaineella ja pehmeällä liinalla; vaihda paristot, kun symboli ilmestyy
Korjattavuus	Korjaus Amproben hyväksymässä huoltokeskuksessa; älä avaa koteloa itse

Usein kysytyt kysymykset - ACD14PROEUR Amprobe

Miten mitataan vaihtovirtaa pihdillä?

Käännä valintakytkin mittausasentoon (esim. A~). Avaa leuat, aseta yksittäinen johdin keskelle merkintöjen avulla. Lue arvo ylemmästä näytöstä. Pidä sormet kosketussuojan takana.

Miten käytetään kosketuksetonta jännitteenilmaisintoimintoa (NCV)?

Aseta valintakytkin EF-asentoon. Paina SELECT vaihtaaksesi tilojen EF-H (korkea herkkyys) ja EF-L (matala herkkyys) välillä. Vie anturi (leuan yläosassa) johtimen lähelle. Pylväsdiagrammi ja äänimerkit ilmaisevat sähkökentän voimakkuuden.

Mitä näytön 'OL'-symboli tarkoittaa?

OL tarkoittaa 'Over Load' (ylikuormitus). Tämä ilmoitus ilmestyy, kun mitattu arvo ylittää valitun mittausalueen tai jos piiri on auki resistanssi- tai jatkuvuusmittauksessa.

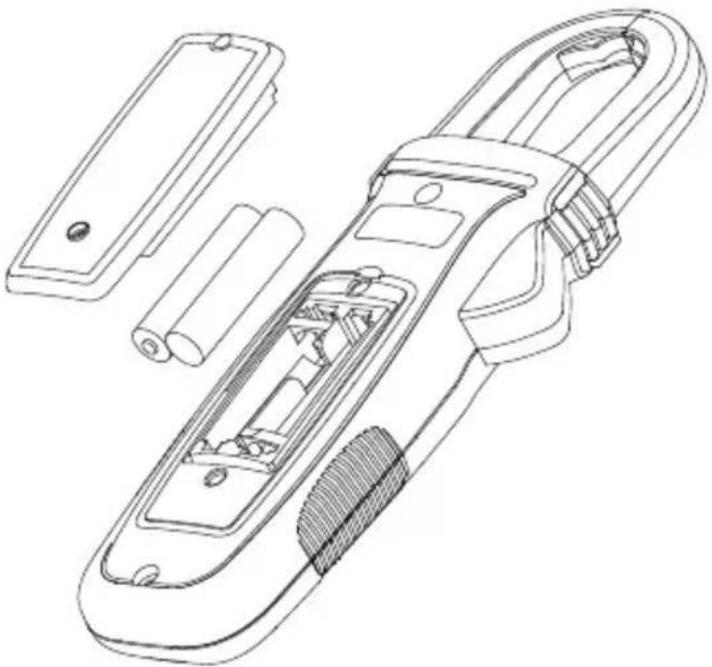

Miten vaihdetaan pihtimittarin paristot?

Irrota mittausjohdot ja poista pihti johtimista. Aseta kytkin OFF-asentoon. Irrota takana olevan paristokotelon kansi, avaa se ja vaihda kaksi AAA 1,5 V -paristoa napaisuuden mukaisesti. Sulje ja kiinnitä ruuvi.

Millainen lämpötila-anturi toimitetaan ja miten sitä käytetään?

K-tyypin termoelementti toimitetaan miniliittimillä. Kytke se COM- ja V/Ω/μA-liittimiin napaisuuden mukaisesti. Käännä valintakytkin °C/°F-asentoon, paina SELECT valitaksesi yksikön, ja aseta anturi mitattavaan kohteeseen.

Miten lukema jäädytetään (Hold)?

Paina HOLD-painiketta mittauksen aikana. H-kuvake ilmestyy ja arvo pysyy lukittuna. Paina HOLD uudelleen jatkaaksesi reaaliaikaista mittausta. Huomio: lukema ei muutu niin kauan kuin HOLD on aktiivinen.

Mikä on PEAK-RMS-tila ja miten se aktivoidaan?

PEAK-RMS-tila tallentaa kytkentävirran (80 ms). Paina pitkään (>1s) A/AP-RMS-painiketta, kunnes 'P-RMS' ilmestyy. Automaattinen virrankatkaisu on pois käytöstä tässä tilassa. Paina uudelleen pitkään poistuaksesi.

Voinko mitata jännitteen ja virran samanaikaisesti?

Kyllä. Kytke johdot V- ja COM-liittimiin jännitettä varten ja käytä leukoja virralle. Ylempi näyttö näyttää AC-virran, alempi näyttö jännitteen (AC/DC) tai taajuuden. Varmista, että alueet ovat sopivia.

Mitä tehdä, jos laite ei käynnisty?

Tarkista ensin paristot: jos heikon pariston symboli ilmestyy tai näyttö pysyy pimeänä, vaihda AAA-paristot. Tarkista myös, että valintakytkin on muussa asennossa kuin OFF. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltokeskukseen.

Miten puhdistan pihtimittarin?

Käytä pehmeää liinaa, joka on kostutettu miedolla pesuaineella ja vedellä. Älä käytä voimakkaita liuottimia (bensiini, hiilivedyt). Anna kuivua kokonaan ennen uudelleenkäyttöä. Älä koskaan puhdista laitteen sisäosia.

KÄYTTÖOHJE ACD14PROEUR Amprobe

Kaksoisnäyttö 600 A TRMS

- kiinnitettävä yleismittari

Käyttöopas

Rajoitettu takuu ja vastuunrajoitus

Ellei paikallinen lainsäädäntö toisin määrää, Amprobe takaa, ettei laitteessasi esiinny materiaali- tai valmistusvirheitä ensimmäisen vuoden aikana laitteen ostopäivästä lähtien. Tämä takuu ei kata sulakkeita, kertakäyttöparistoja tai vahinkoja, jotka johtuvat onnettomuudesta, laiminlyönnistä, väärinkäytöstä, muutoksista, saastumisesta tai epänormaaleista käyttöolosuhteista tai käsittelystä. Jälleenmyyjiä ei ole valtuutettu laajentamaan mitään muuta takuuta Amproben puolesta. Saadaksesi huoltopalvelua tuotteen takuuaikana, palauta tuote ja ostotosite valtuutettuun Ambrobe-huoltoliikkeeseen tai Ambroben jälleenmyyjälle tai jakelijalle. Katso lisätietoja Korjaus-osasta. TÄMÄ TAKUU ON KÄYTTÄJÄN AINOA OIKEUSKEINO. KAIKKI MUUT TAKUUT – SUORAT, EPÄSUORAT JA LAKISÄÄTEISET – MUKAAN LUKIEN TIETTYYN TARKOITUKSEEN SOVELTUVUUTEEN TAI MYYNTIKELPOISUUTEEN LIITTYVÄT EPÄSUORAT TAKUUT RAJATAAN TÄMÄN TAKUUN ULKOPUOLELLE. VALMISTAJA EI OTA MITÄÄN VASTUUTA MISTÄÄN ERITYISISTÄ, EPÄSUORISTA, SATUNNAISISTA TAI SEURAAMUKSELLISISTA VAHINGOISTA TAI MENETYKSISTÄ, JOTKA JOHTUVAT MISTÄ TAHANSA SYYSTÄ TAI LAINTULKINNASTA. Koska joissakin osavaltioissa tai maissa ei sallita epäsuoran takuun tai satunnaisten tai seuraamuksellisten vahinkojen poissulkemista tai rajoitusta, tämä vastuun rajoitus ei ehkä koske sinua.

Korjaus

Kaikkien Amprobe-työkalujen, jotka palautetaan takuun piirin kuuluvaan tai kuulumattomaan korjaukseen tai kalibrointiin, tulee sisältää seuraavaa:Nimesi, yrityksen nimi, osoite, puhelinnumero ja ostotosite. Liitä toimitukseen myös lyhyt kuvaus ongelmasta tai halutusta huoltotoimenpiteestä ja laita mittarin testijohdot mukaan pakkaukseen. Takuun piiriin kuulumattoman korjauksen tai vaihdon veloitukset tulee maksaa shekillä, tilisiirtona, luottokortilla, jossa kelvollinen vanhenemispäivämäärä, tai ostomääräyksellä, joka on tehty maksettavaksi Amprobelle.

Takuun piiriin kuuluvat korjaukset ja vaihdot – Kaikki maat

Lue takuulauseke ja tarkista paristo ennen korjauksen pyytämistä. Kaikki toimimattomat testityökalut voi palauttaa niiden takuuaikana Amproben jälleenmyyjälle vaihdettavaksi samanlaiseen tai vastaavaan tuotteeseen. Tarkista lähimmät jälleenmyyjäsi osoitteessa www.Amprobe.com olevasta "Where to Buy" -kohdasta. Tämän lisäksi Yhdysvalloissa ja Kanadassa takuun piiriin kuuluvat korjausta ja laitevaihtoa vaativat tuotteet voidaan lähettää myös Amprobe-huoltokeskukseen (katso osoite alta).

Takuun piiriin kuulumattomat korjaukset ja vaihdot – Yhdysvallat ja Kanada

Takuun piiriin kuulumattomat korjausta vaativat laitteet tulee lähettää Yhdysvalloissa tai Kanadassa Amprobe-huoltokeskukseen. Voit tiedustella korjausten ja laitevaihtojen hintoja joko soittamalla Amprobelle tai ottamalla yhteyttä myyjälikkeeseen.

Yhdysvallat: Kanada:

Amprobe

Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Puh: 877-AMPROBE (267-7623) Puh: 905-890-7600

Takuun piiriin kuulumattomat korjaukset ja vaihdot – Eurooppa

Takuun piiriin kuulumattomat laitteet voi vaihtaa Euroopassa Amproben jälleenmyyjällä nimellishintaan. Tarkista lähimmät jälleenmyyjäsi osoitteessa www.beha-amprobe.com olevasta "Where to Buy" -kohdasta.

Amprobe Europe*

Beha-Amprobe

In den Engematten 14

79286 Glottertal, Germany

Puh: [phone] - 0

www.beha-amprobe.com

(Vain kirjeenvaihtoa varten. Älä lähetä korjaus- tai vaihtopyyntöjä tähän osoitteeseen. Eurooppalaisia asiakkaita pyydetään ottamaan yhteyttä jälleenmyyjäänsä.)

SISÄLLYSLUETTELO

SYMBOLIT....3

TURVALLISUUSTIETOJA....4

PURKAMINEN PAKKAUKSESTA JA TARKASTUS 5

MITTAUKSET 6

AC- ja DC-jännitteen mittaaminen....7

Jännitteen tunnistus (NCV) 7

Vaihtovirran mittaaminen....8

Tarkka heikkovirtamittaus 9

Mikroampeeri μA -mittaus....9

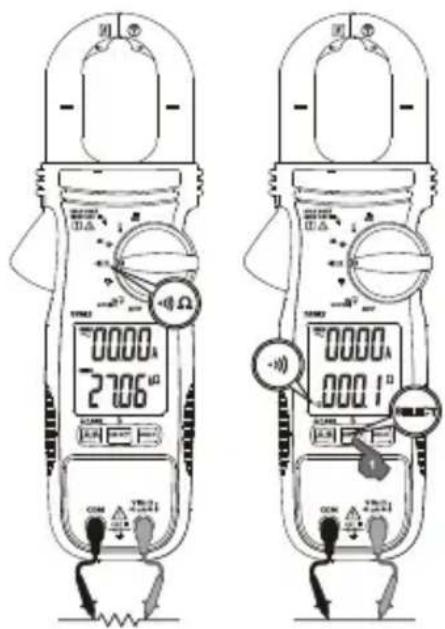

Vastuksen ja kontinuiteetin mittaaminen 10

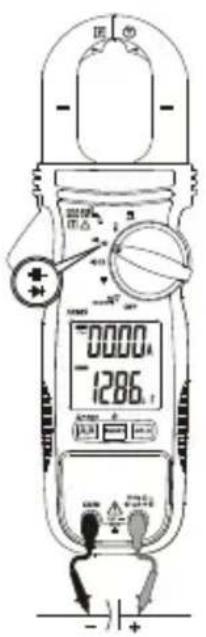

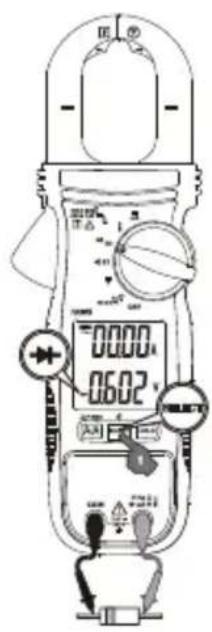

Kapasitanssin ja diodin mittaus.... 10

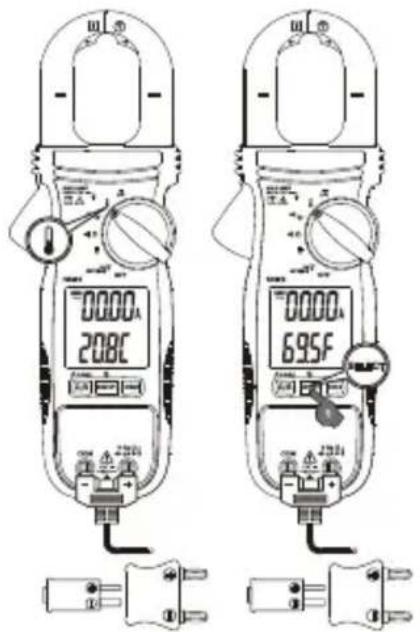

Lämpötilan mittaus 11

Taustavalo 12

Automaattinen sammutus 12

TEKNISET TIEDOT 13

SÄHKÖTEKNISET TIEDOT.... 14

KUNNOSSAPITO JA KORJAUS 16

PARISTON VAIHTO.... 16

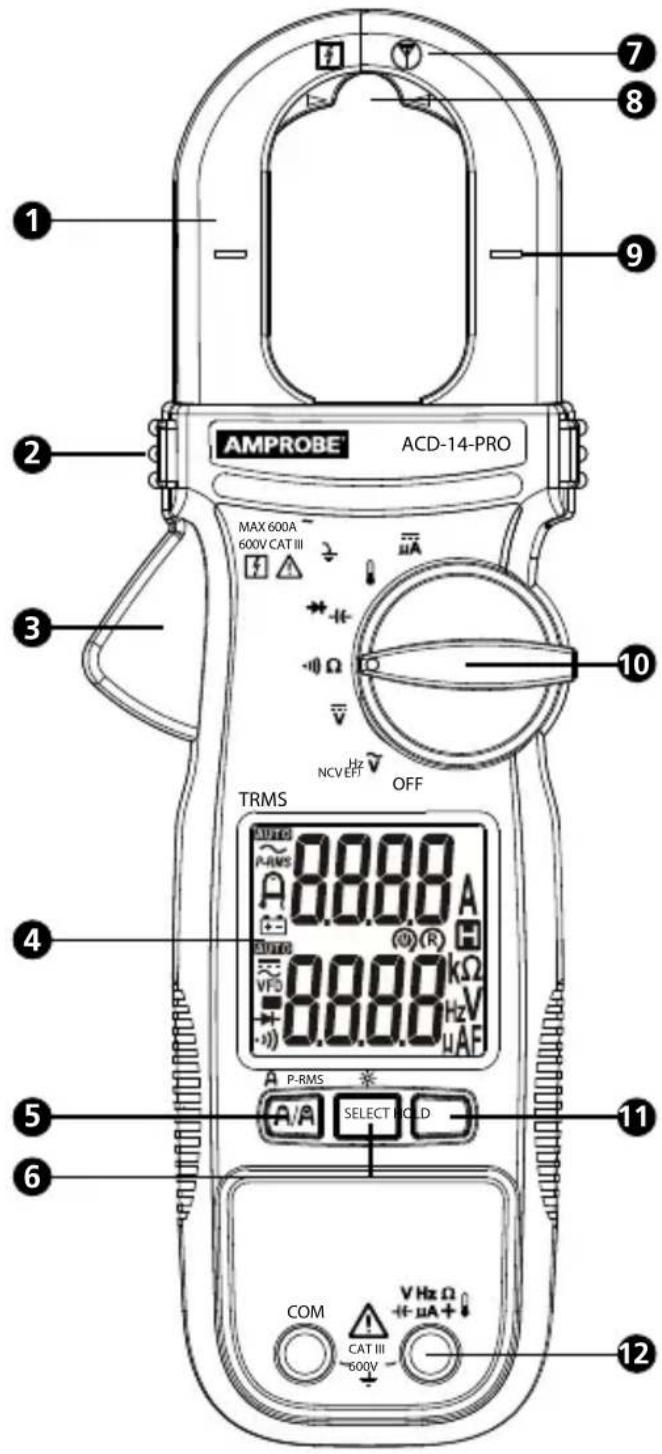

① Kiinnitysleuka
② Kiinteä suojus
3 Kiinnitysleuan vapautin
4 Näyttö
5 Kiinnitettävä Virta / Amp-Tip / HUIPPU-RMS -painike
6 SELECT-/Taustavalopainike
⑦ Anturi kontaktittomalle jännitteen tunnistukselle

⑧ Tarkka heikkovirran mittaussijainti (Amp-Tip)
9 Kiinnitysleuan keskikohdan ilmaisin virtamittausta varten
10 Kiertokytkin
11 Data Hold -painike
12 Tulonavat

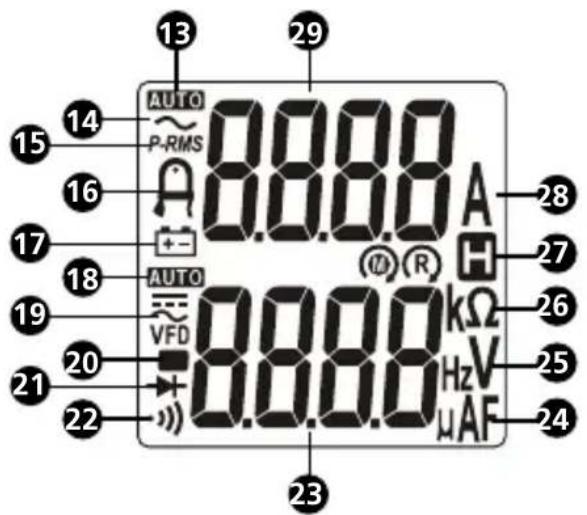

13 AUTO Fomaattinen alue
14 Vaihtovirta (AC)
15 P-RMS: HUIPPU-RMS-tila(käynnistyssysäysvirta) on aktiivinen
16 Tarkka heikkovirtamittaus -tila
17 Paris=ton varaus vähissä -merkkivalo
18 AUTOmaattinen alue
19 = Tasavirta (DC)

\~ Vaihtovirta (AC)

VFD Variable Frequency Drive (VFD)

20 egatiivinen lukema
21 → oditestitila on aktiivinen

22 • kontinuiteettisummeri on aktiivinen
23 Alanäyttö: Lukema V:lle, Hz:lle, Ω:lle, μF:lle, lämpötilalle ja μA:lle
24 μA: Mikroampeeria μF: Mikrofaradia
25 V: Voltia Hz: Hertsiä
26 Ω: Ohmi k Ω: Kilo-ohmia
27 Hatanpito
28 A: Ampeeria
29 Ylänäyttö: Lukema AC-virralle

SYMBOLIT

	Käyttö vaarallisten jännitteellisten johtimien ympärillä ja irrot-taminen on sallittu.
	Varoitus! Sähköiskun vaara.
	Varoitus! Katso selitys tästä käyttöohjeesta.
	Laite on suojattu kaksoiseristyksellä tai vahvistetulla er-istyksellä.
	Maa.
CAT III	Mittausluokka lll on laitteille, jotka on tarkoitettu muodos-tamaan osa rakennuksen johdotusasennusta. Tällaisia laitteita ovat pistorasiat, sulakepaneelit ja eräät verkkovirta-asennuksen ohjauslaitteet.
	Vaihtovirta (AC).
	Tasavirta (DC).
	Paristo.
	Underwriters Laboratories. [Huomautus: Kanada ja Yhdysvallat]
	Eurooppalaisten direktiivien mukainen.
	Asiaankuuluvien Australian standardien mukainen.
	Älä hävitä tätä tuotetta lajittelemattomana kotitalousjätteenä. Kierrätä laite paikallisten määräysten mukaisesti.

TURVALLISUUSTIETOJA

Mittarin normienmukaisuus:

• UL/IEC/EN 61010-1, CAN/CSA C22.2 No. 61010-1, Pollution Degree 2, Measurement category III 600 V
  • IEC/EN 61010-2-033
  IEC/EN 61010-2-032
  • IEC/EN 61010-031 (testijohdot)
  • EMC IEC/EN 61326-1

Mittausluokka III (CAT III) on laitteille, jotka on tarkoitettu muodostamaan osa rakennuksen johdotusasennusta. Tällaisia laitteita ovat pistorasiat, sulakepaneelit ja eräät verkkovirta-asennuksen ohjauslaitteet.

CENELEC-direktiivit

Nämä instrumentit ovat CENELEC-matalajännitedirektiivin 2006/95/EY ja Elektromagneettinen yhteensopivuus -direktiivin 2004/108/EY mukaisia.

Varoitus: Lue ennen käyttöä

Sähköiskujen ja loukkaantumisten välttämiseksi:

• Käytä mittaria vain käyttöoppaassa määritetyllä tavalla, muuten mittarin suojaus voi vahingoittua.
  • Vältä yksin työskentelyä, jotta voit pyytää tarvittaessa apua.
• Älä käytä mittaria märissä tai likaisissa ympäristöissä.
• Älä käytä mittaria, jos se vaikuttaa vioittuneelta. Tarkasta mittari ennen käyttöä. Tarkista mittari halkeaminen tai puuttuvien muoviosien varalta. Kiinnitä erityistä huomiota liittimien ympärillä olevaan eristeeseen.
• Tarkasta testijohdot ennen käyttöä. Älä käytä niitä, jos eristeet ovat vahingoittuneet tai metalli on paljastunut.
• Tarkista testijohtojen kontinuiteetti. Vaihda vahingoittuneet testijohdot ennen mittarin käyttämistä.
• Turvaudu mittarin huollossa ainoastaan pätevään huoltohenkilöstöön.
• Ole erittäin varovainen, kun työskentelet paljaiden johtimien tai virtakiskojen parissa. Kosketus johtimeen voi aiheuttaa sähköiskun.
• Älä käytä mittaria minkään kiinteän suojuksen takana.
• Kun mittaat virtaa, keskitä johdin kiinnikkeeseen.
• Älä käytä mittariin merkittyä nimellisjännitettä suurempaa jännitettä napojen välillä tai minkä tahansa navan ja maan välillä.

• Irrota testijohdot mittarista ennen mittarin kotelon tai paristokannen avaamista.

• Irrota kiinnitysjohdot kaikista johtimista ennen mittarin kotelon tai paristokannen avaamista.

• Älä koskaan käytä mittaria, kun paristokansi on irti tai kotelo auki.
• Älä koskaan irrota paristokantta tai avaa mittarin koteloa irrottamatta ensin testijohtoja tai kiinnitysleukoja jännitteisestä johtimesta.
• Ole varovainen työskennellessäsi yli 30 V:n tehollisjännitteiden, 42 V:n huippujännitteiden tai 60 V:n tasavirtajännitteiden kanssa. Nämä jännitteet tuottavat sähköiskuvaaran.
• Älä yritä mitata mitään jännitettä, joka saattaa ylittää mittarin maksimialueen.
• Käytä mittauksissa oikeita napoja, toimintoja ja alueita.
• Älä käytä räjähtäviä kaasuja, höyryä tai pölyä mittarin lähellä.
• Kun käytät antureita, älä koskaan kosketa anturia suojuksen takana.
• Sähköliitoksien tekeminen: kytke yhteinen mittausjohto ennen sähköistettyä mittausjohtoa; liitosten irrottaminen: irrota sähköistetty mittausjohto ennen yhteistä mittausjohtoa.
• Irrota piiri verkkovirrasta ja pura varaus kaikista kondensaattoreista ennen vastuksen, kontinuiteetin, kapasitanssin tai diodin testaamista.
• Käytä mittarin virtalähteenä ainoastaan mittarin koteloon oikein asennettuja 1,5 V:n AAA-paristoja.
• Voit välttää väärät lukemat, jotka voivat aiheuttaa sähköiskuja ja vammoja, vaihtamalla paristo heti, kun varaus vähissä -kuvake ( -+ ) tulee näkyviin. Tarkista mittarin toiminta mittaamalla tunnettu lähde ennen käyttöä ja käytön jälkeen.
• Käytä laitteen huoltotoimissa ainoastaan laitteeseen tarkoitettuja varaosia.
• Noudata paikallisia ja maakohtaisia turvallisuusmääräyksiä. Henkilökohtaisia suojalaitteita täytyy käyttää sähköiskun ja valokaarien aiheuttamien vammojen estämiseksi tilanteissa, joissa on paljaita jännitteellisiä johtimia.
• Käytä ainoastaan mittarin mukana toimitettavia testijohtoja tai UL Listed -anturikokoonpanoa, jonka luokitus on CAT III 600 V tai parempi.

PAKKAUKSEN PURKAMINEN JA TARKASTUS

Kuljetuspakkauksen tulee sisältää seuraavat:

1 Kiinnitettävä yleismittari
1 testijohdinta
1 K-tyypin termopari
2 1,5 V:n AAA-alkaliparisto (asennettu)
1 Käyttöopas
1 kantolaukku

Jos jokin näistä nimikkeistä on vahingoittunut tai puuttuu, palauta koko pakkaus myyjäliikkeeseen vaihdettavaksi.

⚠️⚠ Varoitus

Sähköiskujen ja loukkaantumisten välttämiseksi:

• Kun mittaat virtaa, keskitä johdin kiinnikkeeseen.
• Pidä sormesi kiinteän suojuksen takana.
• Käytä mittauksissa oikeaa toimintoa ja asteikkoa.
• Irrota piiri verkkovirrasta ja pura varaus kaikista kondensaattoreista ennen vastuksen, kontinuiteetin, kapasitanssin tai diodin testaamista.
• Pidä sormesi sormisuojusten takana, kun käytät antureita.
  • Testijohtojen liittäminen:

- Liitä yleinen (COM) testijohto piiriin ennen sähköistetyn johdon liittämistä;

- Kun mittaus on suoritettu, irrota sähköistetty johto ennen yleisen (COM) testijohdon irrottamista piiristä.

Painike Kuvaus
SELECT / ⚙	Paina SELECT-painiketta valitaksesi kiertokytkimellä muita mittaustoimintoja.Taustavalo: Paina SELECT -painiketta > yksi sekunti kytkeäksesi LCD-taustavalon PÄÄLLE. LCD-taustavalo sammuu automaattisesti noin 20 minuutin kuluttua.Kun LCD-taustavalo on PÄÄLLÄ, paina SELECT -painiketta > yksi sekunti kytkeäksesi taustavalon manuaalisesti POIS.
HOLD Paina HOLD	-painiketta pysäyttääksesi näytön lukeman ( H on näkyvissä) ja vapauta lukema painamalla HOLD -painiketta uudelleen.⚠️⚠ VaroitusMuista mahdollisen sähköiskun tai henkilövahingon välttämiseksi, että näyttö ei muutu, kun käytät eri jännitettä, jos näytön HOLD on aktivoitu.
A/P-RMS	Paina A / -painiketta vaihtaaksesi AC A - ja Amp-Tip (tarkka heikkovirtatila) -toimintojen välillä. Matalalla virralla pienihalkaisijaisilla johdoilla (< 10 mm), paras tarkkuus määritetään kiinnitysleuan kärkeä lähellä olevalla alueella.Paina A / B-RMS-painiketta > yksi sekunti siirtyäksesi P-RMS-tilaan (P-RMS näkyy näytössä) siepataksesi käynnistyssysäysvirran (80 ms). Paina uudelleen > yksi sekunti lopetukseen.Huomautus: Automaattinen sammutus on automaattisesti pois käytöstä P-RMS-tilassa.

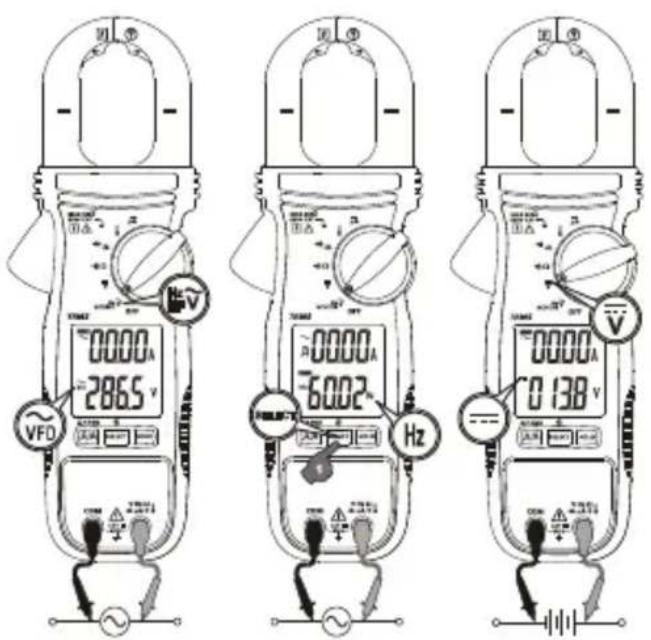

AC- ja DC-jännitteen mittaaminen

Vaihto- ja tasavirtajännitteen mittaaminen:

1. Kierrä kiertotoimintokytkin \\ - tai -asentoon.

2. Liitä musta testijohto COM-napaan ja punainen V-napaan. Mittaa jännite koskettamalla antureilla piirin haluamiisi testipisteisiin.

3. Katso lukema alanäytöltä.

4. Kun mittaat AC-jännitettä, paina SELECT -painiketta nähdäksesi taajuuslukeman näytöllä. (SELECT -painikeVaihda tilojen , Hz, "EF-H" ja "EF-L" välillä).

AC-virran voi mitata samanaikaisesti käyttämällä kiinnitysleukoja, kun V/ COM-navat mittaavat jännitettä. Ylänäytössä näkyy AC-virran mittaus. Katso myös osat "AC-virran mittaaminen" ja "Tarkka matalan virran mittaus".

Huomautus: AC V - ja Hz-toiminnot on varustettu digitaalisella alipäästösuodattimella ja pystyvät käsittelemään VFD (Variable Frequency Drive) (vaihtuvataajuksinen asema) -signaaleita. Se parantaa myös AC V -lukeman vakautta kohinaisissa sähköisissä ympäristöissä.

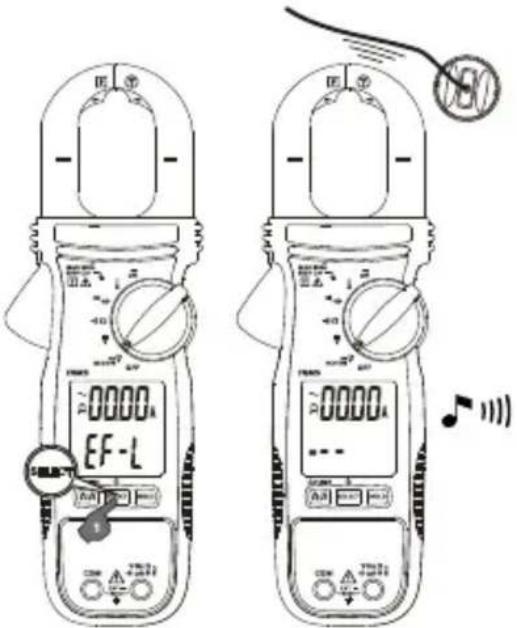

Jännitteen tunnistus (NCV)

Kontaktiton jännitteen tunnistus:

⚠️⚠ Varoitus

Sähköiskun ja vamman välttämiseksi:

- Älä käytä mittaria minkään kiinteän suojuksen takana.

1. Käännä kiertokytkin NCV(EF) -asentoon ja paina SELECT -painiketta vaihtaaksesi NCV(EF)-tilaan. Kaksi valittavissa olevaa herkkystilaa:

- "EF-H" ilmaisee sovelluksen korkean herkkyyden tunnistustilaa ("EF-H" näkyy näytössä) virtapiirin tunnistamiseksi paremmin matalilla sähkökentän signaaleilla.

- "EF-L" ilmaisee sovelluksen matalan herkkyyden tunnistustilan ("EF-L" näkyy näytössä), jossa sähkökenttä on liian voimakas testattavasta virtapiiristä.

Paina SELECT -painiketta vaihtaaksesi tilojen , Hz, "EF-H" ja "EF-L" välillä.

1. Jännitteen tunnistusanturi 📋 sijaitsee kiinteän kiinnitysleuan oikeassa yläpäässä ja on tarkoitettu virrallisia johtimia ympäröivien sähkökenttien tunnistamiseen.

2. Tunnistetun sähkökentän signaalivoimakkuus ilmaistaan alanäytöllä pylväsdiagrammien sarjana sekä merkkiäänillä. Mitä voimakkaampi sähkökenttä tunnistetaan, sitä enemmän pylväitä näkyy näytössä ja sitä voimakkaammat äänimerkit kuuluvat.

Vaihtovirran mittaaminen ⚠️⚠ Varoitus

Sähköiskun ja vamman välttämiseksi:

- Älä käytä mittaria minkään kiinteän suojuksen takana.

- Älä käytä mittaria maksiminimellistaajuuden (400 Hz) ylittävien virtojen mittaamiseen. Kiertävät virrat voivat aiheuttaa kiinnitysleukoihin magneettisen piirin ja johtaa vaarallisen kuumiin lämpötiloihin.

Jännitteen voi mitata samanaikaisesti käyttämällä V/COM-napoja, kun kiinnitysleuat mittaavat virtaa. Alanäyttö näyttää jännitemittauksen. Katso myös AC- ja DC-jännitteen mittaaminen -osa.

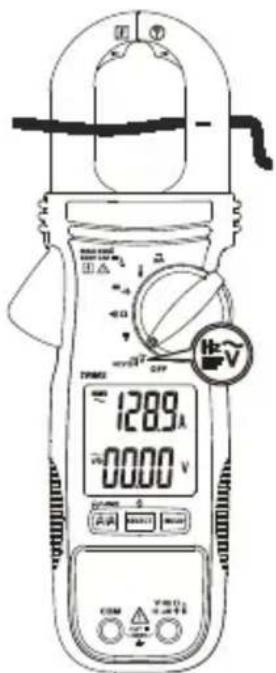

Vaihtovirran mittaaminen:

1. Käännä kiertokytkin mihin tahansa toimintoon mittarin käynnistämiseksi. Oletus-virran mittaustila on AC A (ylänäyttö).

2. Avaa kiinnike painamalla kiinnitysleuan vapautinta ja aseta mitattava johdin kiinnikkeeseen. Varmista, että kiinnitysleuat ovat sulkeutuneet tiukasti.

3. Keskitä johdin käyttämällä kiinnitysleuan kohdistusmerkkejä.

4. Katso virtalukema ylänäytöltä.

⚠️ Vaara

Pidä kiinnitysleuat mittauksen aikana kaukana muista virtaa johtavista laitteista, kuten muuntajista, moottoreista tai virrallisista johdoista, sillä ne voivat heikentää mittaustarkkuutta.

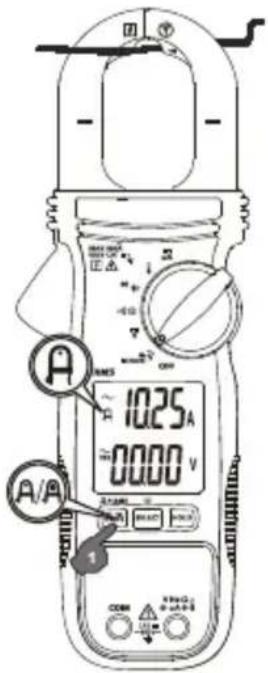

Tarkka heikkovirtamittaus

⚠️⚠ Varoitus

Sähköiskun ja vamman välttämiseksi:

- Älä käytä mittaria minkään kiinteän suojuksen takana.

- Älä käytä mittaria maksiminimellistaajuuden (400 Hz) ylittävien virtojen mittaamiseen. Kiertävät virrat voivat aiheuttaa kiinnitysleukoihin magneettisen piirin ja johtaa vaarallisen kuumiin lämpötiloihin.

Jännitteen voi mitata samanaikaisesti käyttämällä V/COM-napoja, kun kiinnitysleuat mittaavat virtaa. Alanäyttö näyttää jännitemittauksen. Katso myös AC- ja DC-jännitteen mittaaminen -osa.

AC-heikkovirran mittaamiseen pienistä johtimista:

1. Käännä kiertokytkin mihin tahansa toimintoon mittarin käynnistämiseksi. Oletus-virran mittaustila on AC A (ylänäyttö). Paina / / painiketta vaihtaaksesi AC A - ja Amp-Tip-tilan välillä (näkyy näytössä).

2. Avaa kiinnike painamalla kiinnitysleuan vapautinta ja aseta mitattava johdin kiinnikkeeseen. Varmista, että kiinnitysleuat ovat sulkeutuneet tiukasti.

3. Kohdista johdin määritetylle kiinnitysleuan kärkialueelle heikkovirtamittausta (Amp-Tip) varten.

4. Katso virtalukema ylänäytöltä.

⚠ Vaara

Pidä kiinnitysleuat mittauksen aikana kaukana muista virtaa johtavista laitteista, kuten muuntajista, moottoreista tai virrallisista johdoista, sillä ne voivat heikentää mittaustarkkuutta.

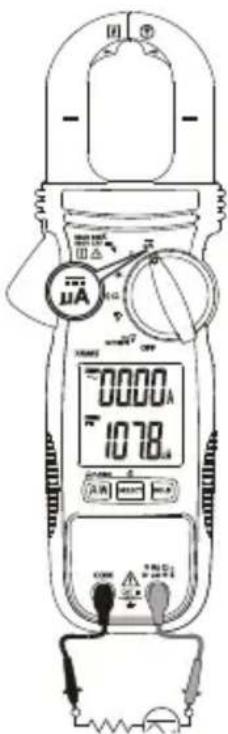

Mittarin μA DC (J) toiminto on ensisijaisesti HVAC-liekkianturitestausta varten.

Lämmitysjärjestelmän liekkianturin testaaminen:

1. Kytke lämmitysyksikkö pois päältä ja paikallista johto kaasunpolttimen ohjaimen ja liekkianturin välissä.

2. Irrota yksi liekkianturin johdoista.

3. Kierrä mittarin kiertokytkin asentoon.

4. Liitä musta testijohto COM-napaan ja punainen μA-napaan.

5. Mittarin liittäminen sarjassa kiinnittämällä yksi testijohdin irrotettuun liekkitunnistinanturiin ja toinen testijohdin irrotettuun ohjausmoduulin napaan.

6. Kytke lämmitysyksikkö päälle ja tarkista mittarilukema.

7. Katso oikea lukema lämmitysyksikön ohjeista.

Vastuksen ja kontinuiteetin mittaaminen

⚠️⚠ Varoitus

Sähköiskun ja vamman välttämiseksi:

• Voit välttää virheellisiä lukemia, sähköiskun ja vamman poistamalla jännitteen piiristä ennen mittausta.

• Välttääksesi sähköiskun testatessasi piirin vastusta/kontinuiteettia, varmista, että piirin virta on kytketty pois päältä ja että kaikkien kondensaattorien varaus on purkautunut. Käytä DC-jännitetoimintoa tarkistaaksesi ovatko kondensaattorien varaukset purkautuneet.

• Liitä musta testijohto COM-liitäntään ja punainen Ω-liitäntään.

• Käännä kiertokytkin ·Ω-asentoon (oletustila on Ω).

• Paina SELECT -painiketta vaihtaaksesi Ω- ja ••toiminnon välillä.

• Yhdistä testattavan piirin tai komponentin anturit.

• Katso lukema alanäytöltä

Vastuksen mittaus: Vastuslukema tulee näkyviin alanäyttöön. Jos piiri on avoin tai vastus ylittää mittarin alueen, näytössä näkyy "OL".

Kontinuiteettimittaus: Vastuslukema tulee näkyviin alanäyttöön. Jos piiri on oikosulussa, mittarista kuuluu merkkiääni (äänimerkki PÄÄLLÄ ≤ 10 Ω, POIS > 250 Ω). Jos piiri on avoin tai vastus ylittää mittarin alueen, näytössä näkyy "OL".

Kapasitanssin ja diodin mittaus

⚠️⚠ Varoitus

Sähköiskun ja vamman välttämiseksi:

• Voit välttää virheellisiä lukemia, sähköiskun ja vamman poistamalla jännitteen piiristä ennen mittausta.

• Välttääksesi sähköiskun testatessasi piirin kondensaattorin/diodin, varmista, että piirin virta on kytketty pois päältä ja että kaikkien kondensaattorien varaus on purkautunut. Käytä DC-jännitetoimintoa tarkistaaksesi ovatko kondensaattorien varaukset purkautuneet.

• Liitä musta testijohto COM-liitäntään ja punainen -ki-liitäntään.

• Käännä kiertokytkin ➤ asentoon (oletustila on ).

• Paina SELECT -painiketta vaihtaaksesi - ja - doiminnon välillä.

• Yhdistä testattavan piirin tai komponentin anturit.

• Katso lukema alanäytöltä.

Kapasitanssi: Varmista mitatessasi, että huomioit kondensaattorin oikean napaisuuden.

Diodin testaaminen: Diodia testattaessa normaali myötäjännitteen lasku (päästösuuntainen) hyvällä silikonidiodilla on 0,400–0,900 V. Tätä suurempi lukema merkitsee vuotavaa diodia (viallinen). Nollalukema merkitsee, että diodi on oikosulussa (viallinen). Näytössä näkyvä "OL" merkitsee avointa diodia (viallinen).

Vaihda diodin testijohtoyhteydet päinvastaisiksi (estosuuntainen). Näytössä näkyy "OL", jos diodi on ehjä. Kaikki muut lukemat merkitsevät, että diodi on resistiivinen tai oikosulussa (viallinen).

Sähköiskun ja vamman välttämiseksi:

- Kun mittaat lämpötilaa, ÄLÄ käytä lämpötila-anturia mihinkään virrallisiin johtaviin osiin.

Mittari mittaa lämpötilat joko Celsius (°C)- tai Fahrenheit (°F) -asteina.

1. Liitä K-tyypin lämpötila-anturi mittarin tulonapaan. Pidä mielessä anturin oikea napaisuus.

2. Kierrä kiertokytkin 🔊-asentoon.

3. Paina SELECT-painiketta valitaksesi °C- tai °F-asteet. Näyttö on valitun lämpötilan (°C tai °F) mukainen.

4. Tee mittaus asettamalla anturi paikoilleen. Lukema tulee näkyviin alanäyttöön.

Huomautus: K-tyypin minipistoke-lämpötila-antureita voi käyttää myös pistokesovittimella, jossa on 4 mm:n nastat K-tyypin pistorasiaa varten.

Taustavalo

Paina SELECT -painiketta > yksi sekunti kytkeäksesi LCD-taustavalon PÄÄLLE. LCD-taustavalo sammuu automaattisesti noin 20 minuutin kuluttua.

Kun LCD-taustavalo on PÄÄLLÄ, paina SELECT -painiketta > yksi sekunti kytkeäksesi taustavalon manuaalisesti POIS.

Automaattinen sammutus

Mittari kytkeytyy POIS päältä, jos mitään painiketta ei paineta eikä kiertotoimintokytkintä käytetä 32 minuuttiin ja/tai jos mitään alla määritettyjä toimenpiteitä ei tehdä, mahdollisuuksien mukaan:

1. Keskeiset mittauslukemat ylittävät normaalialueen yli 8,5 %:lla
2. Vastus-, Kontinuiteetti- tai Diodi-toiminto antaa muun kuin OL-lukeman
3. Hz-toiminnon lukema on muu kuin nolla

Mittari ei siirry automaattinen sammutus -tilaan normaalien mittausten aikana. Jos haluat kytkeä mittarin takaisin PÄÄLLE, paina SELECT -painiketta ja vapauta se, tai kytke kiertokytkin POIS ja uudelleen PÄÄLLE käynnistääksesi mittarin uudelleen.

TEKNISET TIEDOT

Näyttö	3-5/6 numeroa 6 000 mittauspistettä; kaksoisnäyttö
Tunnistus	True RMS
Polaarisuus	Automaattinen
Päivitysnopeus	5 kertaa sekunnissa, nimellinen
Käyttölämpötila	32 °F - 104 °F (0 °C - 40 °C)
Suhteellinen kosteus	Maksimi suhteellinen kosteus 80 % 31 °C -lämpötilassa, vähentyen linearisesti 50 % suhteelliseen kosteuteen 40 °C -asteen lämpötilassa
Säilytyslämpötila	-4 °F - 140 °F (-20 °C - 60 °C), < 80 % R.H. (ilman akkua)
Mittausluokka	CAT III 600 V
Likaantumisaste	2
Käyttökorkeus	≤2 000 m
Lämpötilakerroin	nimellinen 0,15 x (määritetty tarkkuus)/°C @(0°C - 18°C tai 28°C - 40°C) tai muuten määritetty
Transienttisujoaus	6,0 kV (1,2/50 μs ylijänniteaalto)
Ylikuormitussuoja	Virta kiinnitysleukojen kautta: 600 A AC rms jatkuvaV- ja COM-päätteet: 600 V AC/DC rms
E.M.C.	EN61326-1:2013-direktiivin mukainenLämpötilatoiminto alueella 80–150 MHz, 1V/m:n radiotaajuuskentässä: Kokonaistarkkuus = Määritetty tarkkuus + 25 numeroaMuut toiminnot, 3 V/m:n radiotaajuuskentässä: Kokonaistarkkuus = Määritetty tarkkuus + 20 numeroa
Agency approval
Virransyöttö	Kaksi 1,5 V:n AAA-koon paristoa
Virrankulutus	6,2 mA tyypillinen (taustavalo POIS), 62 mA tyypillinen (taustavalo PÄÄLLÄ)
Paristojen varaus vähissä -merkkivalo	Noin 2,85 V Kapasitanssi- ja Hz-toiminnoilla; noin 2,5 V muilla toiminnoilla
Automaattinen sammutus	Käyttämättömänä 32 minuuttia (noin)
Virrankulutus Automaattinen sammutus -tilassa	Tyypillisesti 5μA
Mitat(P x L x K)	21,9 x 7,7 x 3,7 cm (219 x 77 x 37 mm)
Paino	Noin 208 g paristot asennettuna
Kiinnitysleukojen väli ja johtimen halkaisija	3,00 cm (30 mm)

Tarkkuus on ± (% lukemanumerot + numeroiden määrä) tai muuten määritetty lämpötilassa 23°C ± 5°C.

Maksimi huippukerroin < 2,5:1 täydellä asteikolla ja < 5:1 puolella asteikolla tai muuten määritettynä, taajuusspektrin ylittämättä määritettyä taajuuskaistanleveyttä muilla kuin siniaaltomuodoilla.

DC-jännite

Mittausalue Tarkkuus
600,0V ± (1,0 % + 5 LSD)

Tuloimpedanssi: 10 MΩ, 100 pF, nimellinen

AC-jännite (digitaalisella alipäästösuodattimella)

Mittausalue Tarkkuus
600,0V ± (1,0 % + 5 LSD)

Taajuus: 50 Hz - 60 Hz

Tuloimpedanssi: 10 MΩ, 100 pF, nimellinen

Kontinuiteetti

Kuuluvuuskynnys: PÄÄLLÄ @ ≤ 10 Ω ; POIS @ > 250 Ω

Vasteaika: Noin 32 ms

Vastus

Mittausalue Tarkkuus
600,0 Ω, 6,000 kΩ, 60,00 kΩ	± (1,0 % + 5 LSD)
600,0 kΩ1), 6 000 kΩ2)	± (1,2 % + 5 LSD)

Avoimen piirin jännite: tyypillisesti 1,7 VDC

1) Testivirta: tyypillisesti 2 μA
2) Testivirta: tyypillisesti 0,2 μA

Kapasitanssi

Mittausalue Tarkkuus	1)
200,0 μF, 2500 μF ± (2,0 % + 4 LSD)

1) Tarkkuus kalvovastuksella tai paremmalla

Diodi

Mittausalue Tarkkuus
3,000 V ± (1,5 % + 5 LSD)

Testivirta: tyypillisesti 0,3 mA

Avoimen piirin jännite: tyypillisesti < 3,5 V DC

DC μA

Mittausalue Tarkkuus Jännitehäviö
200,0 μA, 2000 μA ± (1,0	% + 5 LSD) 3,5 mV/μA

Lämpötila

Mittausalue Tarkkuus
-40,0 °C - 99,9 °C ± (1 % + 0,8 °C)
100 °C - 400 °C ± (1% + 1 °C)
-40,00 °F - 99,9 °F ± (1% + -1,5 °F)
100 °F - 752 °F ± (1% + 2 °F)

K-tyypin termoparitarkkuustoleransseja ei ole huomioitu

Tarkka matala virta AC (Amp-Tip)

Mittausalue Tarkkuus	1) 2) 3) 4)
60,00 A ± (1,5 % + 5 LSD)

Taajuus: 50 Hz - 60 Hz

1) Viereisen virtaa johtavan johtimen aiheuttama virhe: < 0,06 A/A
2) AC V -mittauksen aiheuttama virhe < 0,60 A /kV @ 50/60 Hz
3) Lisää 10 LSD:tä määritettyyn tarkkuuteen @ < 6 A
4) Määrittämätön virroilla < 0,2 A, jos kontinuiteetti ·)) - tai sähkökentän tunnistus (NCV) -toiminto on valittu alanäytössä.

AC-virta

Mittausalue Tarkkuus	1) 2) 3) 4)
60,00 A5), 600,0 A ± (1,8 % +	5 LSD) @ 50 Hz - <100 Hz
60,00 A5), 600,0 A ± (2,0 % +	5 LSD) @ 100–400 Hz

1) Viereisen virtaa johtavan johtimen aiheuttama virhe: < 0,06 A/A
2) AC V -mittauksen aiheuttama virhe < 0,60 A /kV @ 50/60 Hz
3) Määritetty tarkkuus on kiinnityskohdan keskellä tehdyille mittauksille. Jos johdinta ei ole asetettu kiinnitysleuan keskelle, lisää 2 % määritettyyn tarkkuuteen sijaintivirheiden korjaamiseksi
4) Määrittämätön virroilla < 0,2 A, jos kontinuiteetti ·») - tai sähkökentän tunnistus (NCV) -toiminto on valittu alanäytössä.
5) Lisää 10 LSD:tä määritettyyn tarkkuuteen @ < 6 A

HUIPPU-rms (AC A-toiminnolla)

Vasteaika: 80 ms - > 90 %

Taajuus, Hz

Toiminto Herkkyys	1) (Sini-rms)	Mittausalue
600 V 50 V 5,00 Hz - 999,9	Hz

Tarkkuus: ± (1,0 % + 5 LSD)

1) Mahdollinen DC-esivirta, ei yli 50 %:a sini-rms:stä

Jännitteen tunnistus (NCV)

Pylväsdiagramminäyttö EF-H (Korkea herkkyys) Tyypillinen jännite (Toleranssi)		EF-HL (Matala herkkyys) Tyypillinen jännite (Toleranssi)
-	10 V (5 V - 25 V) 40 V (32 V - 70 V)
--	25 V (20 V - 66 V) 110 V (55 V - 165 V)
---	55 V (50 V - 125 V) 220 V (130 V - 265 V)
----	110 V (90 V - 200 V) 400 V (250 V - 500 V)
----	220 V (>180 V) 550 V (>430 V)

Näyttö: pylväsiagrammit ja merkkiäänet ovat suhteessa kentän voimakkuuteen
Tunnistustaajuus: 50/60 Hz
Tunnistusanturi: Kiinteän kiinnitysleuan yläosan sisäpuolella

KUNNOSSAPITO JA KORJAUS

Jos mittari lakkaa toimimasta, tarkista paristo, testijohdot jne. ja vaihda, jos on tarpeen.

Tarkasta kahteen kertaan seuraavat:

1. Vaihda sulake tai paristo, mittari ei toimi.
2. Tarkista käyttöohjeista mahdolliset virheet laitteen käytössä.

Pariston vaihtoa lukuun ottamatta mittarin huoltoja saa suorittaa vain tehtaan valtuuttama huoltokeskus tai muu pätevä instrumenttihuoltohenkilöstö.

Etupaneelin ja kotelon voi puhdistaa miedolla pesuaineen ja veden liuoksella. Pyyhi varovasti pehmeällä liinalla ja anna kuivua kokonaan ennen käyttöä. Älä käytä puhdistukseen aromaattisia hiilivetyjä, bensiiniä tai kloorattuja liuottimia.

PARISTON VAIHTO

Kun paristojen jännite putoaa alle oikeaan toimintaan vaadittavan arvon, näyttöön ilmestyy paristosymboli ( +- ).

⚠️⚠ Varoitus

Irrota testijohdot ennen kotelon avaamista välttyäksesi sähköiskulta, vammalta tai mittarin rikkoutumiselta.

Vaihda PARISTO seuraavien ohjeiden mukaisesti:

1. Irrota testijohtoanturi kaikista mittauspiireistä ja/tai irrota leuat kaikista johtimista.
2. Kytke mittari POIS-asentoon.
3. Irrota ruuvit paristokannesta ja avaa paristokansi.
4. Poista paristot ja korvaa ne 1,5 V:n AAA-koon paristoilla (IEC R03). Aseta paristot oikein päin.
5. Aseta paristokansi takaisin ja kiinnitä ruuvit.
