Produkttype	Digitalt True RMS tængemultimeter
Mærke	Amprobe
Model	ACD14PROEUR
Dimensioner (L x B x H)	219 x 77 x 37 mm
Vægt	208 g (med batterier)
Strømforsyning	2 AAA-batterier 1,5 V
Kæbeåbning	30 mm
Målekategori	CAT III 600 V
Display	Dobbelt LCD-display med 6000 tællinger (3-5/6 cifre)
AC strømmåling	600,0 A (50/60 Hz) med Amp-Tip-funktion til svage strømme
AC/DC spændingsmåling	600,0 V
Modstandsmåling	Op til 6000 kΩ
Kapacitansmåling	Op til 2500 μF
Temperaturmåling	-40°C til 400°C (type K sonde inkluderet)
Specialfunktioner	Berøringsfri spændingsdetektion (NCV), PEAK-RMS, VFD-filter, baggrundsbelysning
Automatisk slukning	Efter 32 minutters inaktivitet
Beskyttelsesklasse	Forureningsgrad 2, dobbelt isolation
Medfølgende tilbehør	Måletråde, termoelement type K, AAA-batterier, transportkasse
Vedligeholdelse	Rengøring med mildt rengøringsmiddel og en blød klud; udskift batterierne når symbolet vises
Reparationsmulighed	Reparation hos Amprobe-godkendt center; åbn ikke huset selv

Ofte stillede spørgsmål - ACD14PROEUR Amprobe

Hvordan måler jeg vekselstrøm med tængemultimeteret?

Drej drejekontakten til en måleposition (f.eks. A~). Åbn kæben, indsæt den enkelte leder og centrer den ved hjælp af markeringerne. Aflæs værdien på den øverste skærm. Placer dine fingre bag den taktile barriere.

Hvordan bruger jeg den berøringsfri spændingsdetektion (NCV)?

Sæt kontakten på position EF. Tryk på SELECT for at skifte mellem tilstandene EF-H (høj følsomhed) og EF-L (lav følsomhed). Før sensoren (øverst på kæben) tæt på lederen. Søjlediagrammet og lydsignalerne angiver styrken af det elektriske felt.

Hvad betyder symbolet 'OL' på skærmen?

OL står for 'Over Load' (overbelastning). Denne indikation vises, når den målte værdi overstiger det valgte måleområde, eller hvis kredsløbet er åbent under modstands- eller kontinuitetsmåling.

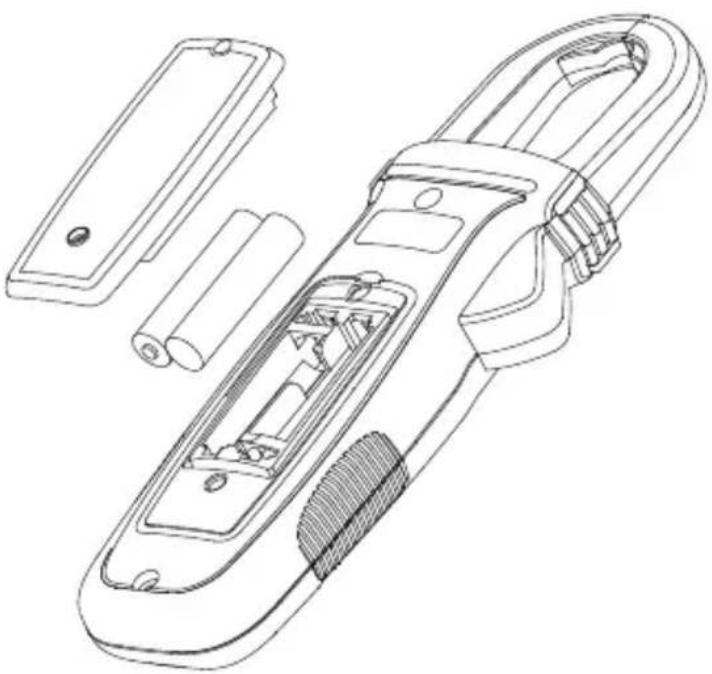

Hvordan udskifter jeg batterierne i tængemultimeteret?

Afbryd målekablerne og fjern tængemultimeteret fra enhver leder. Sæt kontakten på OFF. Fjern skruen til batteridækslet på bagsiden, åbn det, og udskift de to AAA 1,5 V-batterier med korrekt polaritet. Luk og skru.

Hvilken type temperatursonde følger med, og hvordan bruges den?

Termoelementet af type K følger med miniaturestik. Tilslut det til terminalerne COM og V/Ω/μA med korrekt polaritet. Drej kontakten til °C/°F, tryk på SELECT for at vælge enhed, og placer derefter sonden på objektet, der skal måles.

Hvordan fastfryser jeg den viste aflæsning (Hold)?

Tryk på HOLD-knappen under en måling. Ikonet H vises, og værdien forbliver fastfrosset. Tryk på HOLD igen for at fortsætte live-målingen. Bemærk: aflæsningen ændres ikke, så længe HOLD er aktiv.

Hvad er PEAK-RMS-tilstand, og hvordan aktiveres den?

PEAK-RMS-tilstanden fanger startstrømmen (over 80 ms). Tryk længe (>1s) på knappen A/AP-RMS, indtil 'P-RMS' vises. Automatisk slukning er deaktiveret i denne tilstand. Tryk længe igen for at forlade.

Kan jeg måle spænding og strøm samtidigt?

Ja. Tilslut ledningerne til V og COM for spænding, og brug kæben til strøm. Den øverste skærm viser AC-strøm, den nederste skærm viser spænding (AC/DC) eller frekvens. Sørg for, at områderne er passende.

Hvad gør jeg, hvis apparatet ikke tænder?

Kontrollér først batterierne: Hvis symbolet for svagt batteri vises, eller skærmen forbliver slukket, skal du udskifte AAA-batterierne. Kontrollér også, at drejekontakten står på en anden position end OFF. Hvis problemet fortsætter, kontakt et autoriseret servicecenter.

Hvordan rengør jeg tængemultimeteret?

Brug en blød klud let fugtet med mildt rengøringsmiddel og vand. Brug ikke aggressive opløsningsmidler (benzin, kulbrinter). Lad tørre helt, før du bruger det igen. Rengør aldrig apparatets indre.

BRUGSANVISNING ACD14PROEUR Amprobe

21 ➕ode-prøvemodus er aktiv

- Koble den vanlige (COM)-prøveledningen til kretsen før du kobler til den spenningsførende ledningen.

- Etter måling tar du av den spenningsførende ledningen før du tar den vanlige prøveledningen (COM) fra kretsen.

Slik tester du flammensoren på et varmesystem:

1. Slå av varmeenheten, og finn ledningen mellom gassbrennerkontrolleren og flammesensoren.

2. Koble fra en av flammesensorledningene.

3. Vri den roterende bryteren på måleren til

4. Koble den svarte prøveledningen til COM-kontakten og den røde prøveledningen til μA-kontakten.

5. Koble til måleren i serie ved å feste én prøveledning til den frakoblede flammesensorsonden og den andre prøveledningen til den frakoblede kontrollmodulkontakten.

6. Slå på oppvarmingsenheten, og les av målingen på måleren.

7. Se dokumentasjonen til oppvarmingsenheten for å finne riktige måleverdier.

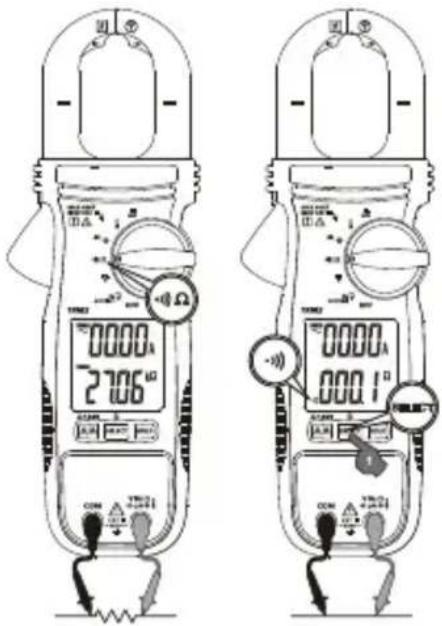

Måle motstand og kontinuitet

Advarsel

Hørbar terskel: PÅ ved ≤ 10 Ω; AV ved > 250 Ω

1) Teststrøm: 2 μA typisk

2) Teststrøm: 0,2 μA typisk

Kapasitans

Område Nøyaktighet	1)
200,0 μF, 2500 μF ± (2,0 % + 4 LSD)

Prøvestrøm: 0,3 mA typisk

K-type termoelementtoleranser ikke inkludert

Presis svak vekselstrøm (Amper-spiss)

Område Nøyaktighet	1) 2) 3) 4)
60,00 A ± (1,5 % + 5 LSD)

Frekvens: 50 Hztil 60 Hz

Svar: 80 ms til > 90 %

Frekvens Hz

Funksjon Følsomhet	1) (Sinus-effektivverdi)	Område
600 V 50 V	5,00 Hztil 999,9 Hz

Dersom måleren ikke fungerer, kontrollerer du batteri, prøveledninger, osv., og bytt om nødvendig.

Dobbelt skærm 600 A TRMS

Multimeter med klemme

Brugervejledning

Begrænset garanti og Ansvarsbegrænsning

For dit Amprobe-produkt gives der et års garanti for materielle eller produktionsmæssige defekter fra købsdatoen, undtagen hvis den lokale lovgivning foreskriver andet. Denne garanti dækker ikke sikringer, batterier eller ødelæggelser forårsaget af ulykker, forsømmelighed, misbrug, ændring, forurening eller unormal betjening eller håndtering. Forhandlere er ikke autoriseret til at udvide enhver garanti på vegne af Amprobe. Ved anmodning om garanti under garantiperioden, skal produktet indsendes sammen med købskvitteringen til et autoriseret Amprobe kundeservicecenter eller til en Amprobe forhandler eller distributør. Se afsnittet om reparation for yderligere oplysninger. DER GIVES KUN DENNE ENE GARANTI. ALLE ANDRE GARANTIER - ENTEN UDTRYKT, IMPLICIT ELLER PÅBUDT - HERUNDER IMPLICITTE GARANTIER FOR EGNETHED TIL ET BESTEMT FORMÅL ELLER SALGBARHED, FRASIGES HERMED. FABRIKANTEN ER IKKE ANSVARLIG FOR ENHVER SPECIELLE, INDIREKTE, TILFÆLDIGE ELLER EFTERF∅LGENDE SKADER ELLER TAB, FORÅRSAGET AF HVILKEN SOM HELST GRUND ELLER TEORI. Da nogle stater eller lande ikke tillader udelukkelse eller begrænsning af en implicit garanti eller af tilfældige eller efterfølgende skader, gælder denne begrænsning muligvis ikke for dig.

Reparation

Alle Amprobe-produkter, som returneres for garantireparation eller reparation uden for garanti eller for kalibrering bør være ledsaget af følgende:dit navn, virksomhedens navn, adresse, telefonnummer og købskvittering. Vedlæg også en kort beskrivelse af problemet eller den anmodede tjeneste, og vedlæg testkablerne med måleinstrumentet. Gebyrer for reparation eller udskiftning af dele uden for garanti kan betales med en check, en postanvisning, et kreditkort med udløbsdato eller en købsordre udstedt til Amprobe.

Reparation og udskiftning af dele under garanti – Alle lande

Læs venligst garantibetingelserne og kontroller dit batteri, inden du anmoder om reparation. Under garantiperioden kan ethvert defekt testværktøj returneres til din Amprobe distributør for erstatning med det samme eller et lignende produkt. Der henvises til afsnittet "Hvor kan jeg købe" på www.amprobe.com for en liste over distributører i nærheden. I USA og Canada kan enheder for reparation og udskiftning under garanti også indsendes til et Amprobe servicecenter (se nedenstående adresse).

Reparation eller udskiftning af dele uden for garanti – USA og Canada

I USA og Canada skal enheder for reparation uden for garanti indsendes til et Amprobe servicecenter. Kontakt Amprobe eller spørg din forhandler for aktuelle priser for reparation og udskiftning af dele.

USA: Canada:

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tlf.: 877-AMPROBE (267-7623) Tlf.: 905-890-7600

Reparation eller udskiftning af dele uden for garanti – Europa

Inden for Europa kan enheder uden for garanti erstattes af din Amprobe distributør for et nominelt gebyr. Du kan finde en liste over distributører i dit område i afsnittet "Hvor kan jeg købe" på www.beha-amprobe.com.

Amprobe Europa*

Beha-Amprobe

In den Engematten 14

79286 Glottertal, Tyskland

Tlf.: [phone] - 0

www.beha-amprobe.com

*(kun korrespondance – ingen reparation eller udskiftning tilgængelig fra denne adresse. Europæiske kunder bedes kontakte deres forhandler.)

INDHOLD

SYMBOL....3

SIKKERHEDSOPLYSNINGER....4

UDPAKNING OG INSPEKTION 5

MÅLINGER 6

Måling af AC- og DC-spænding....7

Detektering af spænding (NCV) 7

Måling af AC-strøm 8

Præcis måling af svag strøm 9

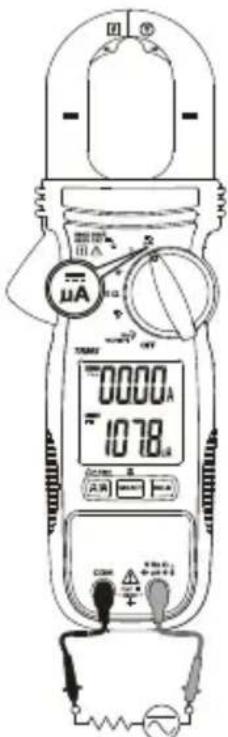

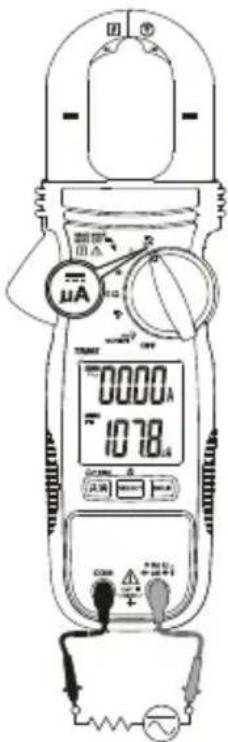

Måling af mikroampere μA 9

Måling af modstand og kontinuitet 10

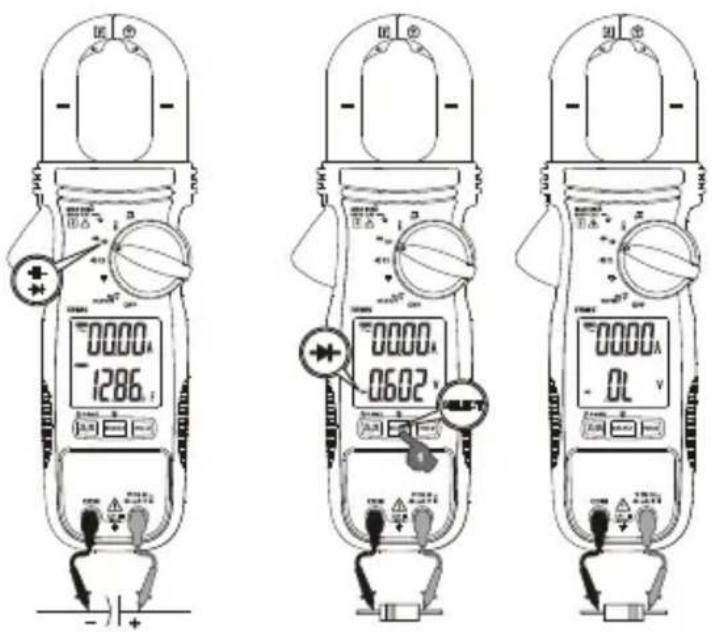

Måling af kapacitet og diode 10

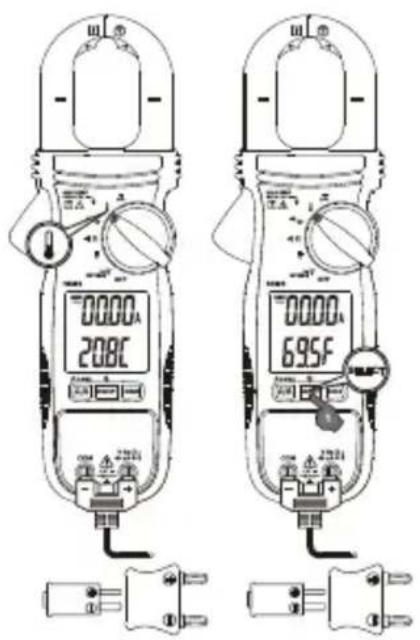

Måling af temperatur 11

Baggrundslys 12

Automatisk slukning 12

SPECIFICATIONER 13

ELEKTRISKE SPECIFICATIONER 14

VEDLIGEHOLDELSE OG REPARATION.... 16

UDSKIFTNING AF BATTERIER 16

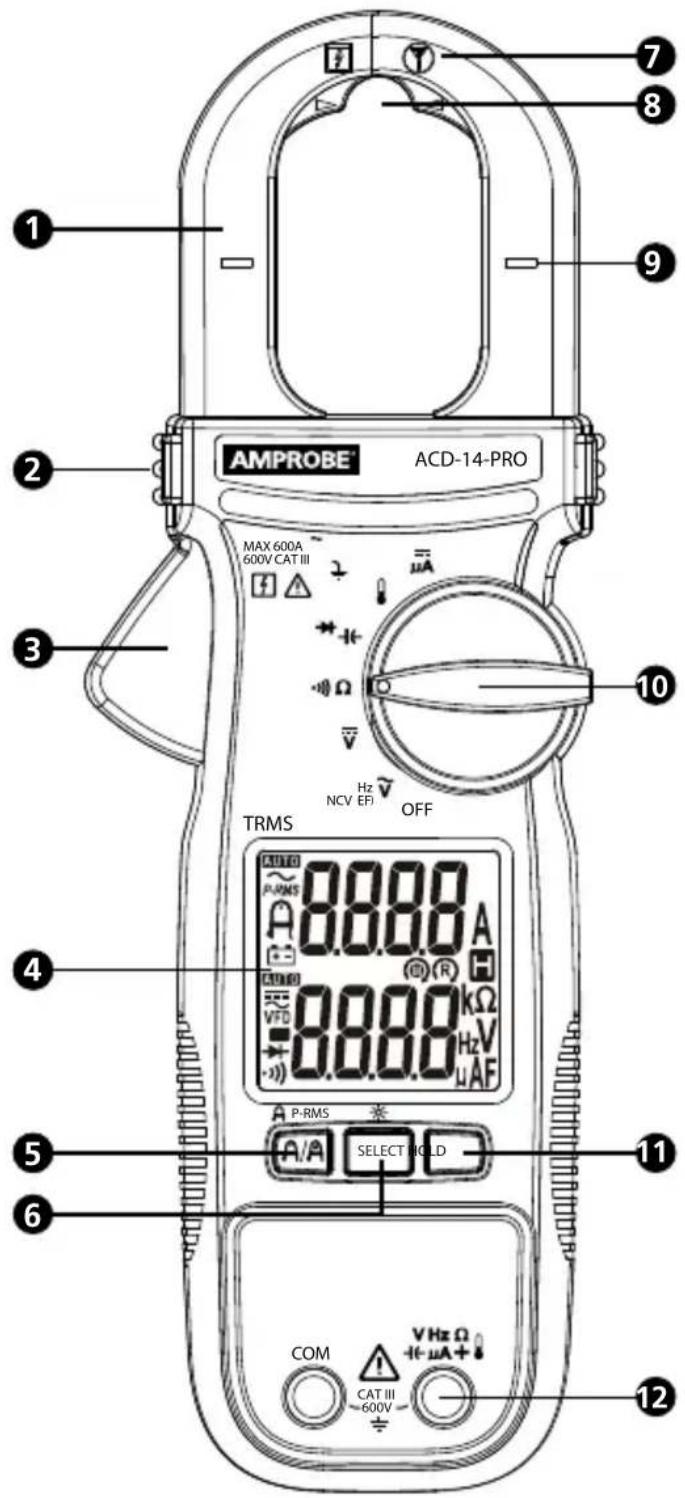

1 Klemme
② Taktil barriere
3 Frigivelse af klemme
4 Skærm
5 Klemme strøm/Amp-Tip/PEAK-RMS-knap
6 SELECT/Baggrundslys-knap
7 Sensor for non-kontakt spændingsdetektering

8 Præcis måling af svag strøm (Amp-Tip)
9 Indikator for midten af klemmen for måling af strøm
10 Drejeomskifter
11 Knap til lagring af data
12 Indgangsterminaler

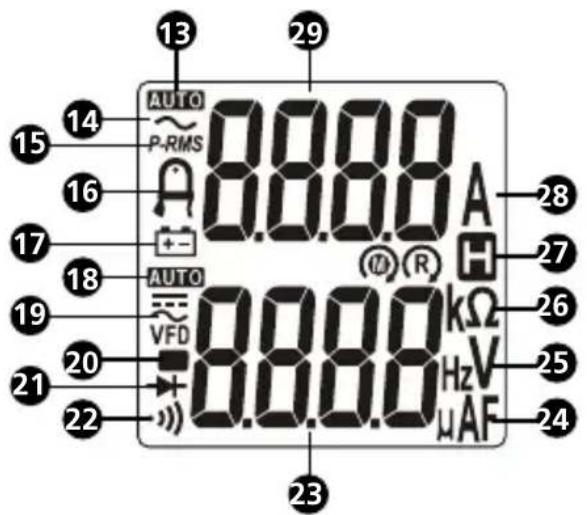

13 AUTOMatisk område
14 ∼Vekselstrøm (AC)
15 P-RMS: PEAK-RMS-tilstand (indgående strøm) er aktiv
16 Præcis måling af svag strøm
17 +inkidator for lavt batteri
18 AUTOMatisk område
19 = Jævnstrøm (DC)

\~ Vekselstrøm (AC)

VFD Variabelt frekvensdyk

20 negativ aflæsning

21 →odetest-tilstand er aktiv

22 · kontinuitetssummeren er aktiv
23 Nederste skærm: Aflæsning af V, Hz, Ω, μF, temperatur og μA
24 μA: Mikroampere μF: Mikrofarad
25 V: Volt

Hz: Hertz

26 Ω: Ohm

kΩ: Kiloohm

27 Hågring af data
28 A: Ampere
29 ∅verste skærm: Aflæsning af AC-strøm

SYMBOLER

	Anvendelse omkring og fjernelse fra farlige strømførende ledere er tilladt.
	Advarsel! Risiko for elektrisk stød.
	Advarsel! Der henvises til forklaringen i denne brugervejledning.
	Apparatet er beskyttet med dobbelt isolering eller forstærket isolering.
	Jord (masse).
CAT III	Målingskategorien III er for apparater, som er tiltænkt til at udgøre en del af installation af ledningsføring i en bygning. Disse apparater er udstyret med kontroludstyr for stikkontakter, sikringspaneler og noget netstrømsudstyr.
	Vekselstrøm (AC).
	Jævnstrøm (DC).
	Batteri.
	Garant for laboratorier. [Bemærk: Canada og USA.]
CE	Opfylder kravene i de europæiske direktiver.
	Overholder de relevante australske standarder.
	Dette produkt må ikke bortskaffes som usorterethusholdningsaffald. Kontakt dit nærmeste genbrugssted.

SIKKERHEDSOPLYSNINGER

Måleinstrumentet opfylder kravene i:

• UL/IEC/EN 61010-1, CAN/CSA C22.2 nr. 61010-1, forureningsgrad 2, målingskategori III 600 V
  IEC/EN 61010-2-033
  IEC/EN 61010-2-032
  • IEC/EN 61010-031 (terminaler)
  • EMC IEC/EN 61326-1

Målingskategori III (kategori III) er for apparater, som er tiltænkt til at udgøre en del af installation af ledningsføring i en bygning. Disse apparater er udstyret med kontroludstyr for stikkontakter, sikringspaneler og noget netstrømsudstyr.

CENELEC direktiver

Måleinstrumenterne opfylder kravene i CENELEC lavspændingsdirektivet 2006/95/EC og direktivet om elektromagnetisk kompatibilitet 2004/108/EC.

⚠️⚠️ Advarsel: Læs inden ibrugtagning

For at forhindre mulig elektrisk stød eller personlig kvæstelse:

• Brug kun måleinstrumentet som specificeret i denne brugervejledning. I modsat fald kan måleinstrumentets beskyttelsesmekanismer være uden virkning.
• Undgå at arbejde alene, så du kan søge assistance, hvis det skulle være nødvendigt.
• Brug ikke måleinstrumentet i fugtige eller snavsede omgivelser.
• Brug ikke måleinstrumentet, hvis det er beskadiget. Kontroller måleinstrumentet inden brug. Se efter revner eller manglende plastik. Vær særlig opmærksom på isoleringen omkring terminalerne.
• Kontroller terminalerne inden brug. Terminalerne må ikke bruges, hvis isoleringen er beskadiget eller metallet er frit tilgængeligt.
• Kontroller terminalerne for kontinuitet. Udskift beskadigede terminaler, inden brug af måleinstrumentet.
• Få måleinstrumentet kontrolleret af en kvalificeret servicetekniker.
• Vær meget forsigtig, når du arbejder ved frie ledere eller buxterminaler. Hvis du rører ved en fri leder, kan det medføre elektrisk stød.
• Hold ikke på måleinstrumentet bagved den taktile barriere.
• Når du måler strøm, skal du sætte lederen i midten af klemmen.

• Tilfør ikke mere end den nominelle spænding, som er mærket på måleinstrumentet, imellem terminalerne eller imellem hver terminal og jord.

• Fjern terminalerne fra måleinstrumentet, inden du åbner måleinstrumentets kabinet eller batteridækslet.

• Fjern klemmen fra alle ledere, inden du åbner måleinstrumentets kabinet eller batteridækslet.
• Måleinstrumentet må ikke betjenes med batteridækslet fjernet eller kabinettet åbent.
• Du må aldrig fjerne batteridækslet eller åbne kabinettet uden først at fjerne terminalerne eller klemmerne fra en strømførende leder.
• Udvis forsigtighed, när du arbejder med spændinger på over 30 V AC RMS, 42 V AC PEAK eller 60 V DC. Disse spændinger udgør en risiko for elektrisk stød.
• Forsøg ikke at måle spændinger, som kunne overstige maksimumsområdet for måleinstrumentet.
• Brug de korrekte terminaler, funktioner og måleområder.
• Brug ikke måleinstrumentet i områder med eksplosive gasser, damp eller støv.
• Når du bruger terminaler, må du aldrig berøre terminalen bagved barrieren.
• Når du forbinder til elektriske ledninger, skal du forbinde minusterminalen, inden du forbinder den strømførende terminal; när du afbryder, skal du fjerne den strømførende terminal, inden du fjerner minusterminalen.
• Frakobl strømkredsløbet og aflad alle kondensatorer, inden udførelse af måling af modstand, kontinuitet, kapacitet eller dioder.
• Brug kun 1,5 V AAA batterier, som er korrekt installeret i kabinettet, til at forsyne måleinstrumentet med strøm.
• For at undgå forkert aflæsning, som kan medføre elektrisk stød og kvæstelser, skal du udskifte batteriet, når indikatoren for lavt batteri ( -+ ) vises. Inden og efter brug skal du altid teste måleinstrumentet ved en kendt spændingskilde.
• Brug kun de specificerede reservedele ved reparation og vedligeholdelse.
• De lokale og nationale sikkerhedsbestemmelser skal overholdes. Brug personligt beskyttelsesudstyr for at forhindre skader pga. stød og gnister på steder, hvor der er farlige strømførende ledninger.
• Brug kun de medfølgende terminaler med måleinstrumentet eller UL Listed Probe Assembly i kategori III 600 V eller bedre.

UDPAKNING OG INSPEKTION

Pakken skal indeholde:

1 Multimeter med klemme

1 Testkabler

Hvis nogle dele er beskadiget eller mangler, skal du returnere den komplette pakke til stedet, hvor du købte det for at få erstattet pakken.

⚠️⚠ Advarsel

For at undgå elektrisk stød eller personlig kvæstelse:

• Når du måler strøm, skal du sætte lederen i midten af klemmen.
• Hold fingrene bagved den taktile barriere.
• Brug de korrekte funktioner og måleområder.
• Frakobl strømkredsløbet og aflad alle kondensatorer, inden udførelse af måling af modstand, kontinuitet, kapacitet eller dioder.
• Hold fingrene bagved fingerbeskyttelsen på klemmerne, när du bruger terminalerne.
  • Sådan forbinder du terminalerne:

- Forbind common (COM) terminalen til kredsløbet, inden du forbinder den strømførende ledning.

- Efter måling skal du fjerne den strømførende ledning, inden du fjerner common (COM) terminalen fra kredsløbet.

Trykknap Beskrivelse
SELECT / ✉	Tryk på knappen SELECT for at vælge andre målefunktioner på drejeomskifteren.Baggrundslys: Tryk på knappen SELECT i mere end ét sekund for at tænde for baggrundslys for LCD-skærmen. LCD baggrundslset slukkes automatisk efter ca. 20 sekunder.Når LCD baggrundslset er tændt, skal du trykke på knappen SELECT i mere end ét sekund for manuelt at slukke for baggrundslset.
HOLD	Tryk på HOLD for at fastfryse aflæsningen ( Hvises) og tryk igen på HOLD for at frigive aflæsningen.⚠️⚠ AdvarselFor at undgå elektrisk stød eller personlige kvæstelser, når HOLD er aktiveret, skal du være opmærksom på, at skærmen ikke skifter, når du tilfører en anden spænding.
A / A P-RMS	Tryk på knappen A for at skifte imellem AC A og Amp-Tip (præcis måling af svag strøm). For lav strøm på kabler med en lille diameter (< 10 mm), opnås den bedste nøjagtighed i nærheden af spidsen af terminalen.Tryk på knappen A / A P-RMS i mere end ét sekund for at gå til P-RMS-tilstand (der vises P-RMS) for at måle den indgående strøm (80 ms). Tryk igen > ét sekund for at forlade.Bemærk: Automatisk slukning deaktiveres automatisk i tilstanden P-RMS.

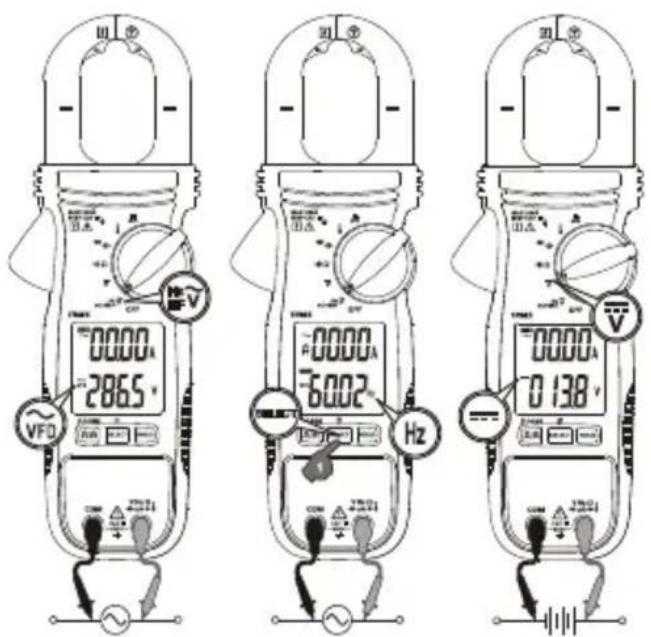

Måling at AC- og DC-spænding

Sådan måler du AC- eller DC-spænding:

1. Sæt drejeomskifteren til eller

2. Forbind det sorte testkabel til COM-terminalen og det røde testkabel til V-terminalen. Mål spændingen ved at lade terminalerne berøre de ønskede testpunkter på kredsløbet.

3. Værdien kan aflæses på den nederste skærm.

4. Når du måler vekselspænding, skal du trykke på knappen SELECT for at vise frekvensen på den nederste skærm. (Knappen SELECT: Skift imellem tilstandene , Hz, "EF-H" og "EF-L").

AC-strøm kan måles samtidigt ved at bruge klemmerne, mens V/COM+ terminalerne måler spændingen. Den øverste skærm viser måling af AC-strøm. Se også afsnittene Måling af AC-strøm og Præcis måling af svag strøm.

Bemærk: Funktionen AC V og Hz er udstyret med et digitalt low-pass filter, og kan behandle VFD-signaler (variable frekvens drev). Den forbedrer også AC V aflæsningsstabiliteten ved støjfyldte elektriske omgivelser.

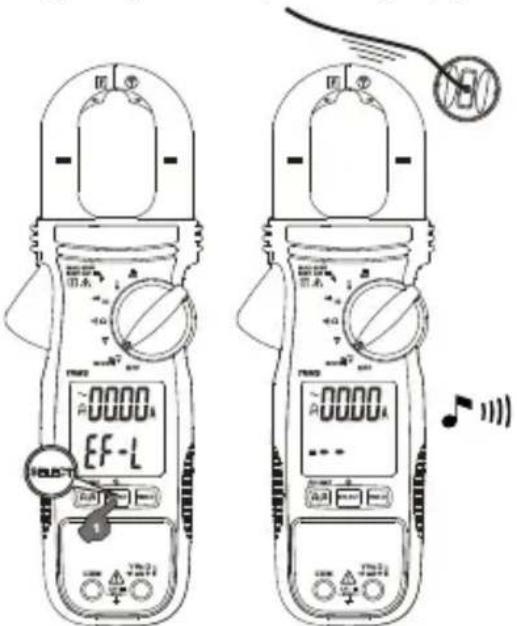

Detektering af spænding (NCV)

Non-kontakt spændingsdetektering:

Advarsel

For at undgå elektrisk stød eller personlig kvæstelse:

1. Sæt drejeomskifteren til NCV(EF) og tryk på knappen SELECT for at skifte til NCV(EF)-tilstand. Du kan vælge imellem to følsomhedstilstande:

- "EF-H" indikerer høj følsomhedstilstand (der vises "EF-H") for bedre at detektere kredsløb med svage elektriske feltsignaler.

- "EF-L" indikerer lav følsomhedstilstand (der vises "EF-L") til anvendelse, hvor det elektriske felt fra kredsløbet er for stærkt. Tryk på knappen SELECT for at skifte imellem tilstandene , Hz, "EF-H" og "EF-L".

1. Sensoren for spændingsdetektering Ⓥ er placeret i den øverste højre ende af den stationære klemme for detektering af ledere med elektriske felter.

2. Den detekterede elektriske feltsignalstyrke indikeres ved en række søjler på den nederste skærm og med en biplyd. Jo stærkere elektrisk felt, der detekteres, jo højere er søjlerne og biplydene er højere.

Måling af AC-strøm

Advarsel

For at undgå elektrisk stød eller personlig kvæstelse:

- Hold ikke på måleinstrumentet bagved den taktile barriere. - Brug ikke måleinstrumentet til at måle strøm over den maksimale nominelle frekvens (400 Hz). Cirkulerende strømme kan forårsage, at de magnetiske kredsløb på klemmerne när farlige høje temperaturer.

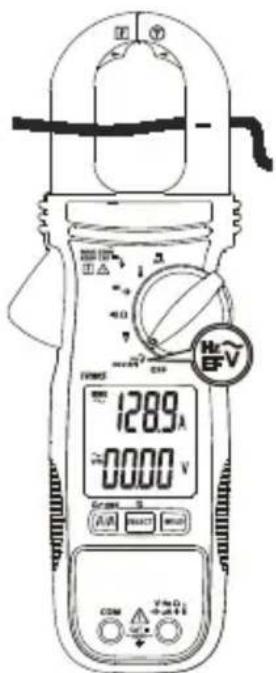

Spændingen kan måles samtidigt ved at bruge terminalerne V/COM, mens klemmerne måler strømmen. Den nederste skærm viser måling af spænding. Se også afsnittet Måling af AC- og DC-spænding.

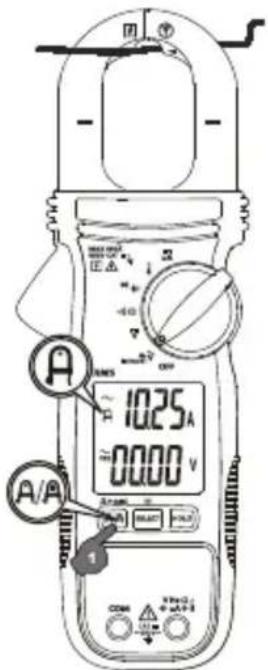

Måling af AC-strøm:

1. Sæt drejeomskifteren til en vilkårlig funktion for at tænde for måleinstrumentet. Standardtilstanden for måling af strøm er AC A (øverste skærm).

2. Åbn klemmen ved at trykke på frigivelsesmekanismen på klemmen og indsæt lederen, som skal måles i klemmen. Sørg for at klemmerne er lukket helt.

3. Centrer lederen vha. justeringsmærkerne på klemmen.

4. Strømværdien kan aflæses på den øverste skærm.

⚠ Forsigtig

Under måling af strøm skal du holde klemmerne væk fra andre strømførende enheder, som f.eks. transformatorer, motorer eller strømførende ledninger, da de kan have en negativ indflydelse på målingens nøjagtighed.

Præcis måling af svag strøm

Advarsel

For at undgå elektrisk stød eller personlig kvæstelse:

- Brug ikke måleinstrumentet til at måle strøm over den maksimale nominelle frekvens (400 Hz). Cirkulerende strømme kan forårsage, at de magnetiske kredsløb på klemmerne når farlige høje temperaturer.

Spændingen kan måles samtidigt ved at bruge terminalerne V/COM, mens klemmerne måler strømmen. Den nederste skærm viser måling af spænding.

Se også afsnittet Måling af AC- og DC-spænding.

1. Sæt drejeomskifteren til en vilkårlig funktion for at tænde for måleinstrumentet. Standardtilstanden for måling af strøm er AC A (øverste skærm). Tryk på knappen / / for at skifte imellem tilstandene AC A og Amp-Tip (der vises ).

2. Åbn klemmen ved at trykke på frigivelsesmekanismen på klemmen og indsæt lederen, som skal måles i klemmen. Sørg for at klemmerne er lukket helt.

3. Før lederen til det specificerede område på klemmens spids for måling af svag strøm (Amp-Tip).

4. Strømværdien kan aflæses på den øverste skærm.

⚠ Forsigtig

Under måling af strøm skal du holde klemmerne væk fra andre strømførende enheder, som f.eks. transformatorer, motorer eller strømførende ledninger, da de kan have en negativ indflydelse på målingens nøjagtighed.

Måling af mikroampere μA

Funktionen μA DC ( ) på måleinstrumentet er primært til test af HVAC flammesensoren.

Sådan testes en flammesensor på et opvarmningssystem:

1. Sluk for opvarmningsenheden og find kablet imellem styreenheden for gasbrænderen og flammesensoren.

2. Frakobl en af kablerne til flammesensoren.

3. Sæt drejeomskifteren til

1. Forbind det sorte testkabel til COM-terminalen og det røde testkabel til μA-terminalen.

2. Forbind måleinstrumentet i serie ved at forbinde et testkabel til den frakoblede flammesensor-terminal og det andet testkabel til den frakoblede styringsmodul-terminal.

3. Tænd for opvarmningsenheden og kontroller aflæsningen på måleinstrumentet.

4. Der henvises til dokumentationen for opvarmningsenheden for de korrekte værdier.

Måling af modstand og kontinuitet

Advarsel

For at undgå elektrisk stød eller personlig kvæstelse:

• For at undgå forkert aflæsning og elektrisk stød og kvæstelser, skal du aflade kredsløbet, inden du udfører målingen.

• For at undgå elektrisk stød, når du tester en modstand/kontinuitet i et kredsløb, skal du sørge for, at strømmen til kredsløbet er slået fra og at alle kondensatorer er afladede. Brug funktionen DC-spænding til at kontrollere, at kondensatorerne er afladede.

• Forbind det sorte testkabel til COM-terminalen og det røde testkabel til Ω-terminalen.

• Sæt drejeomskifteren til ⋯Ω (standardtilstand er Ω).

• Tryk på knappen SELECT for at skifte imellem Ω og funktionen

• Forbind terminalerne til kredsløbet eller komponenten, som skal testes.

• Værdien kan aflæses på den nederste skærm.

Måling af modstand: Værdien af modstanden kan aflæses på den nederste skærm. Hvis kredsløbet er åbent eller modstanden overstiger måleinstrumentets område, viser skærmen "OL".

Måling af kontinuitet: Værdien af modstanden kan aflæses på den nederste skærm. Hvis kredsløbet kortsluttes, afgiver måleinstrumentet biplyde (Bip TIL ≤ 10 Ω, FRA > 250 Ω). Hvis kredsløbet er åbent eller modstanden overstiger måleinstrumentets område, viser skærmen "OL".

For at undgå elektrisk stød eller personlig kvæstelse:

- For at undgå forkert aflæsning og elektrisk stød og kvæstelser, skal du aflade kredsløbet, inden du udfører målingen.

- For at undgå elektrisk stød, når du tester en kondensator/diode i et kredsløb, skal du sørge for, at strømmen til kredsløbet er slået fra og at alle kondensatorer er afladede. Brug funktionen DC-spænding til at kontrollere, at kondensatorerne er afladede.

1. Forbind det sorte testkabel til COM-terminalen og det røde testkabel til +t-terminalen.
2. Sæt drejeomskifteren til ➤ ➕ (standardtilstand er ). ➕
3. Tryk på knappen SELECT for at skifte imellem ← og funktionen →
4. Forbind terminalerne til kredsløbet eller komponenten, som skal testes.
5. Værdien kan aflæses på den nederste skærm.

Kapacitet: Vær opmærksom på den korrekte polaritet af kondensatoren ved målingen.

Diodetest: Når du skal teste en diode, er det normale spændingsfald (fremløbsretningspolariseret) for en god silikonediode imellem 0,400 V til 0,900 V. En aflæsning, som er højere end dette indikerer en lækkende diode (defekt). En nulaflæsning indikerer en kortsluttet diode (defekt). Skærmen viser "OL", som indikerer en åben diode (defekt).

Ombyt terminalerne (tilbageløbsretningspolariseret) på dioden. Skærmen viser "OL", hvis dioden er god. Enhver anden aflæsning indikerer, at dioden er resistiv eller kortsluttet (defekt).

Måling af temperatur

⚠️ ⚠️ Advarsel

For at undgå elektrisk stød eller personlig kvæstelse:

- Når du måler temperaturer, må du IKKE anvende temperaturterminalerne på strømførende ledere.

Måleinstrumentet måler temperatur i enten Celsius (°C) eller Fahrenheit (°F).

1. Forbind stikket til type-K temperaturtestkablet til måleinstrumentets indgangsterminal. Vær opmærksom på korrekt polaritet.

2. Sæt drejeomskifteren til

3. Tryk på knappen SELECT for at vælge °C eller °F. Skærmen viser den valgte temperaturtilstand (°C eller °F).

4. Placer terminalerne til emnet for at udføre en måling. Værdien kan aflæses på den nederste skærm.

Bemærk: Type-K ministik temperaturtestkablerne kan også bruges med en adaptor med 4 mm stik til type-K-stik.

Baggrundslys

Tryk på knappen SELECT i mere end ét sekund for at tænde for baggrundslys for LCD-skærmen. LCD baggrundslýset slukkes automatisk efter ca. 20 sekunder.

Når LCD baggrundslyset er tændt, skal du trykke på knappen SELECT i mere end ét sekund for manuelt at slukke for baggrundslyset.

Automatisk slukning

Måleinstrumentet slukker, hvis der ikke trykkes på en knap, betjening af rotationsfunktionen i 32 minutter og/eller ingen af de specificerede aktiviteter nedenfor:

1. Ved målinger betydeligt over 8,5 % af områderne
2. Non-OL aflæsninger for modstand, kontinuitet eller diode
3. Non-zero aflæsninger for Hz

Måleinstrumentet slukkes ikke automatisk ved normale målinger. For at tænde for måleinstrumentet igen, skal du trykke på knappen SELECT og slippe den, eller slukke og tænde for drejeomskifteren for at genstarte måleinstrumentet.

SPECIFICATIONER

Visning	3-5/6 cifre 6000 tællinger; dobbelt skærm
Følsomhed	Virkelig rms
Polaritet	Automatisk
Opdateringshastighed	5 pr. sekund nominel
Driftstemperatur	32 °F til 104 °F (0 °C til 40 °C)
Relativ fugtighed	Maksimal relativ fugtighed 80 % for temperaturer på op til 31 °C, faldende lineært til 50 % relativ fugtighed ved 40 °C
Opbevaringstemperatur	-4 °F til 140 °F (-20 °C til 60 °C), < 80 % R.H. (med batterierne fjernet)
Målingskategori	CAT III 600 V
Forureningsgrad	2
Driftshøjde	≤ 2000 m
Temperaturkoefficient	Nominel 0,15 x (specificeret nøjagtighed)/°C @(0°C til 18°C eller 28°C til 40°C), eller andet specificeret
Beskyttelse imod transienter	6,0 kV (1,2/50 μs spids)
Overbelastningsbeskyttelse	Strøm via klemmer: 600 A AC rms kontinuerligV- og COM-terminaler: 600 V AC/DC rms
E.M.C.	I henhold til EN 61326-1:2013Temperaturfunktion ved 80 MHz ~ 150 MHz, i et RF-felt på 1 V/m: Samlet nøjagtighed = Specificeret nøjagtighed + 25 cifreAndre funktioner, i et RF-felt på 3 V/m: Samlet nøjagtighed = Specificeret nøjagtighed + 20 cifre
Godkendt af myndighed
Strømforsyning	To 1,5 V AAA størrelse batterier
Strømforbrug	6,2 mA typisk (baggrundslys slukket), 62 mA typisk (baggrundslys tændt)
Indikator for lavt batteri	Ca. 2,85 V for kapacitet og Hz; ca. 2,5 V for andre funktioner
Automatisk slukning	Inaktiv i 32 minutter (ca.)
Automatisk slukning, strømforbrug	5 μA typisk
Mål(L x B x H)	219 x 77 x 37 mm
Vægt	208 g med batterier installeret
Diameter af klemmeåbning og leder	30 mm

Nøjagtigheden er ± (% aflæste cifre + antal af cifre) eller andet specificeret ved 23 °C ± 5 °C.

Maksimum amplitude < 2,5:1 ved fuld skala og < 5:1 ved halv skala eller andet specificeret, og med et frekvensspektrum, som ikke overstiger den specificerede frekvensbåndbredde for non-sinusformede bølgeformer.

DC-spænding

Område Nøjagtighed
600,0 V ± (1,0 % + 5 LSD)

Indgangsimpedans: 10 MΩ, 100 pF nominel

AC-spænding (med digital low-pass filter)

Område Nøjagtighed
600,0 V ± (1,0 % + 5 LSD)

Hørbar tærskel: TIL ved ≤ 10 Ω; FRA ved > 250 Ω

Svartid: Ca. 32 ms

Modstand

Område Nøjagtighed
600,0 Ω, 6,000 kΩ, 60,00 kΩ	± (1,0 % + 5 LSD)
600,0 kΩ1), 6000 kΩ2)	± (1,2 % + 5 LSD)

Spænding af åbent kredsløb: 1,7 V DC typisk

1) Teststrøm: 2 μA typisk
2) Teststrøm: 0,2 μA typisk

Kapacitet

Område Nøjagtighed	1)
200,0 μF, 2500 μF ± (2,0 % + 4	LSD)

1) Nøjagtighed med filmkondensator eller bedre

Diode

Område Nøjagtighed
3,000 V ± (1,5 % + 5 LSD)

Teststrøm: 0,3 mA typisk

Spænding af åbent kredsløb: < 3,5 V DC typisk

DC μA

Område Nøjagtighed Udgangsspænding
200,0 μA, 2000 μA ± (1,0	% + 5 LSD) 3,5 mV/μA

Temperatur

Område Nøjagtighed
- 40,0 °C til 99,9 °C ± (1% + 0,8 °C)
100 °C til 400 °C ± (1% + 1 °C)
-40,0 °F til 99,9 °F ± (1 % + 1,5 °F)
100 °F til 752 °F ± (1% + 2 °F)

K-type termokobling nøjagtighedstolerancer ikke omfattet

Præcis måling af svag vekselstrøm (Amp-Tip)

Område Nøjagtighed	1) 2) 3) 4)
60,00 A ± (1,5 % + 5 LSD)

1) Induceret fejl fra strømførende leder i nærheden: < 0,06 A/A
2) Induceret fejl fra måling af AC V < 0,60 A/kV @ 50/60 Hz
3) Tilføj 10 LSD til den specificerede nøjagtighed @ < 6 A
4) Uspecificeret ved strøm < 0,2 A, hvis funktionen Kontinuitet ·) eller EF-detektering (NCV) er valgt på den nederste skærm.

AC-strøm

Område Nøjagtighed	1) 2) 3) 4)
60,00 A5), 600,0 A ± (1,8 % +	5 LSD) @ 50 Hz til <100 Hz
60,00 A5), 600,0 A ± (2,0 % +	5 LSD) @ 100 Hz til 400 Hz

1) Induceret fejl fra strømførende leder i nærheden: < 0,06 A/A
2) Induceret fejl fra måling af AC V < 0,60 A/kV @ 50/60 Hz
3) Specificeret nøjagtighed er for målinger udført ved midten af klemmen. Hvis lederen ikke placeres ved midten af klemmen, skal du tilføje 2 % til den specificerede nøjagtighed for positionsfejl.
4) Uspecificeret ved strøm < 0,2 A, hvis funktionen Kontinuitet ·) eller EF-detektering (NCV) er valgt på den nederste skærm.
5) Tilføj 10 LSD til den specificerede nøjagtighed @ < 6 A

PEAK-rms (for funktionen AC A)

Reaktion: 80 ms til > 90 %

Frekvens Hz

Funktion	Følsomhed 1)(sinus rms)	Område
600 V 50 V 5,00 Hz til 999,9	Hz

Nøjagtighed: ± (1,0 % + 5 LSD)

1) DC-bias, hvis nogen, ikke mere end 50 % af sinus rms

Detektering af spænding (NCV)

Indikator	EF-H (høj følsomhed)	EF-L (lav følsomhed)
med søjler	Typisk spænding (tolerance)	Typisk spænding (tolerance)

Hvis måleinstrumentet ikke virker, skal du kontrollere batterierne, terminalerne etc., og udskifte dem, hvis nødvendigt.

1. Udskift sikringen eller batterierne, hvis måleinstrumentet ikke virker.
2. Læs anvisningerne i brugervejledningen for at se, om du udfører måleproceduren forkert.

Med undtagelse af udskiftning af batterierne, må enhver reparation af måleinstrumentet kun udføres af et autoriseret kundeservicecenter eller af en kvalificeret tekniker.

Frontpanelet og kabinettet kan rengøres med mildt opvaskemiddel og vand. Påfør lidt opvaskemiddel på en blød klud og lad kabinettet derefter tørre helt, inden brug. Brug ikke aromatiske kulbrinter, benzin eller opløsningsmidler, som indeholder klor for rengøring.

UDSKIFTNING AF BATTERIER

Når batterispændingen falder under den krævede værdi for korrekt drift, vises batterisymbolet ( ) vises.

⚠️⚠ Advarsel

For at undgå elektrisk stød, personlige kvæstelser eller beskadigelser på måleinstrumentet, skal du frakoble terminalerne, inden du åbner kabinettet.

Følg nedenstående trin for at udskifte BATTERIERNE:

1. Frakobl terminalerne fra alle kredsløb og/eller fjern klemmen fra alle ledere.
2. Sæt drejeomskifteren til position OFF.
3. Fjern skruerne fra batteridækslet og åbn det.
4. Fjern batterierne og indsæt 1,5 V AAA størrelse batterier (IEC R03). Vær opmærksom på korrekt polaritet, når du installerer batterierne.
5. Sæt dækslet på igen og spænd skruerne.
