Merke	PowerPlus
Modell	POWX00501
Produkttype	Trådløs boremaskine/skrutrekker
Nominell spenning	20 V
Batteritype	Li-ion
Batterikapasitet	1300 mAh
Ladetid	3 til 5 timer
Tomgangshastighet	0‑400 / 0‑1400 min⁻¹
Momentposisjoner	18+1
Maks. moment	35 Nm
Boringskapasitet stål	8 mm
Boringskapasitet tre	20 mm
Chucktype	Selvspennende chuck 10 mm
Lydtrykk	88 dB(A)
Lydeffekt	99 dB(A)
Vibrasjonsnivå	1,3 m/s² (K=1,5 m/s²)
Garanti	36 måneder
Strømforsyning	20 V Li-ion batteri, lader inkludert
Hovedfunksjoner	Boring (tre, metall, plast), skruing/avskruing, variabel hastighet, justerbart moment, LED-lys, venstre/høyre rotasjonsvelger, 2 hastigheter
Vedlikehold og rengjøring	Rengjør ventilasjonssporene med en myk, fuktig klut
Sikkerhet	Bruk vernebriller og hørselvern; ikke utsett for fuktighet
Reparabilitet	Reparer av autorisert kundeservice; bruk originale deler
Pakkeinnhold	Boremaskin, lader, 3 batterier, håndbok, koffert, 12 bits, bitsholder
Samsvar	CE, standarder EN60745, EN55014

Ofte stilte spørsmål - POWX00501 PowerPlus

Hvordan lade batteriet?

Koble adapteren til en 230 V stikkontakt og til batteripakken ladeuttak. Den røde LED-en indikerer lading; den grønne LED-en indikerer at batteriet er fulladet (ca. 3 til 5 timer). Bruk kun den medfølgende adapteren.

Hvordan installere et bor eller en skruebits?

Åpne selvspennende chuck ved å dreie spennhylsen, sett inn boret eller bitsen, og stram chucken ved å dreie hylsen mens du holder den bakre delen. For fjerning, gjør motsatt. Fjern alltid batteriet før håndtering.

Hvordan reversere rotasjonsretningen?

Skyv venstre/høyre rotasjonsvelger til venstre for boring eller skruing, til høyre for avskruing. Skift retning kun når maskinen står stille.

Hvordan justere skruemomentet?

Drei momentjusteringshylsen til høyre for å redusere moment, til venstre for å øke (18+1 posisjoner). For boring, drei helt til venstre (bore symbol). Start med lavt moment og øk ved behov.

Hva er de viktigste sikkerhetsinstruksjonene?

Bruk vernebriller og hørselvern (støy >85 dB). Hold verktøyet i isolerte overflater. Unngå kontakt med skjulte elektriske ledninger. Hold arbeidsområdet rent og godt opplyst. Ikke bruk i regn.

Hvordan rengjøre boremaskinen?

Hold ventilasjonssporene rene for å unngå overoppheting. Rengjør huset med en myk, fuktig klut (såpevann). Ikke bruk løsemidler. Oppbevar verktøyet tørt.

Hva gjør jeg ved feil eller funksjonssvikt?

Kontakt en PowerPlus autorisert kundeservice. Ikke åpne verktøyet selv. Bruk kun originale reservedeler. For defekte batterier, lever dem til et spesialinnsamlingssted.

Hva er boringskapasiteten til enheten?

Maks. boring i stål: 8 mm; i tre: 20 mm; i plast: lignende kapasitet. Bruk bor tilpasset materialet.

Hvor lenge varer garantien?

Garantien er på 36 måneder fra kjøpsdato av første bruker. Den dekker material- og produksjonsfeil, men ikke normal slitasje, batterier, tilbehør, eller skader som følge av feil bruk.

Hvordan oppbevare verktøyet?

Rengjør verktøyet, oppbevar det på et tørt og temperert sted, utilgjengelig for barn. Unngå ekstreme temperaturer og direkte sollys. Ikke legg det i plastpose. Lad batteriet minst en gang per måned hvis ikke i bruk.

BRUKSANVISNING POWX00501 PowerPlus

Din oppladbare bormaskin/skrutrekker er konstruert for boring i tre, metall og plast, og for skrutrekking. Maskinen er kun beregnet til privat bruk.

ADVARSEL! Les og forsta donne brukerhandboken før verktøyet tas iBruk, og ta vare pa handboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson ma øgsa handboken folge med.

2 BESKRIVELSE (FIG. A)

1. Pá/av-bryter
2. Bryter høyre/venstre
3. Innstillingskrage for dreiemoment
4. Nokkelfri chuck 10 mm
5. Batteri

6. Frakoplingsknapp for batteri

7. Hastighetsvelger

8. Ladekontakt
9. Adapter
10. Batterilampe
11. Diodelampe

3 PAKKENS INNHOLD

Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare pa pakkematerialene sa lenge som mulig, helst til slutten av garantiperioden.

Deretter má du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn på ikke leke med plastposer! Kvelningsfare!

1 x batteridrevet bormaskin
1 x lader
3 × batteripakke
1 x handbok
1 x etui
12 x S2 material 25mm bits:SL4, SL6, PZ1, 3x PZ2, PZ3, Torx with hole 10/15/20/25/30
1 x bit holder

Hvis du oppdager manglende eller skadede deler ma du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Folgende symboler brukes i dette bruksanvisingen eller på maskinen:

!	Indikerer risiko for personskader eller skader på verktøyet.		Les manualen før bruk.
	Bruk av øyebeskyttelse er påbudt.		Bruk hansker

I samsvar med vesentlige krav i EU-direktivet(ene).

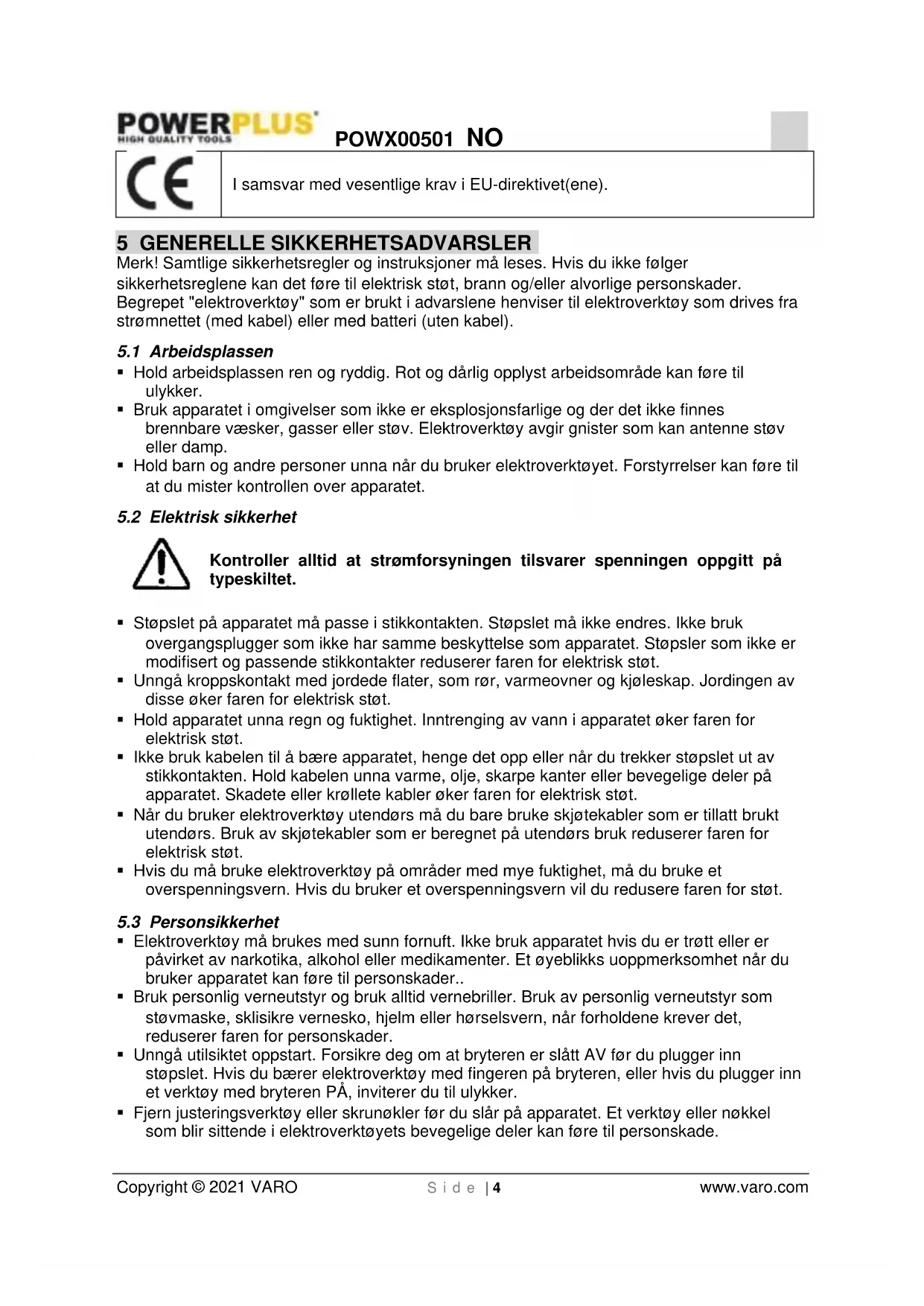

5 GENERELLE SIKKERHETSADVARSLER

Merk! Samtige sikkerhetsregler og instruksjoner må leses. Hvis du ikke følger sikkerhetsreglene kan det fjre til elektrisk stät, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advorslene henvisser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeitsplassen

• Hold arbeitsplassen ren og ryddig. Rot og darelig opplyst arbeidsomrade kan fere til ulykker.

• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan anteenne støv eller damp.

• Hold barn og andre personer unna nár du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømforsyningen tilsvarer spenningen oppgitt pa typeskiltet.

• Støpslet på apparatet på passer i stikkontakten. Støpslet på ikke endres. IkkeBruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk stæt.
• Unngå kroppskontakt med jordee flater, som rør, varmeovner og kjoleskap. Jordingen av disse øker faren for elektrisk stat.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet oker faren for elektrisk stot.
• Ikke bruk kabelen til Å bære apparatet, henge det opp eller nár du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Nár du bruker elektroverktý utendørs má du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørsBruk reduserer faren for elektrisk stat
• Hvis du mä bruke elektroverktøy på områder med mye fuktigkeit, mä du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

5.3 Personsikkerhet

• Elektroverktøy ma brukes med sunn fornuft. IkkeBruk apparatet hvis du er trottller er påvirket av narkotika, alkohol ellern medikamenter. Et oyebliks uoppmerksomhet nrdu Bruker apparatet kan fore til personskader..
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller horselsvern,ningar forholdene krever det, reduserer faren for personskader.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slätt AV För du plugged inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugged inn et verktøy med brvteren PÅ, inviterer du til ulvkker.
  Fjern justeringsverktoy eller skrunokler for du slar pa apparatet. Et verktoy eller nokkel som blir sittende i elektroverktoyets bevegelige deler kan fere til personskade.

POWX00501 NO

• Ikke strekk deg for langt. Pass pà at du stár stött og at du alltid er i balanse. Pá denen maten kan du yère i stand til à kontrollere verktøyet også i uventede situasioner.
• Bruk egnede klær. Ikkebruik vide klær erller smykker. Hold här, klær og hansker unna bevegelige deler. Lose klær, smykker erler langt hr kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsmilingsinnretninger, på du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støyrelaterte farer.

5.4 Vær noyaktig og omhyggelig nár du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjore jobben bedre og sikrere nár det arbeider innenfor den belastningen det er beregnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan SLA det på og av. Hvis det ikke lenger er muligå kontrollere elektroverktøyet med bryteren, er det farligå bruke og mA repareres.
• Trekk stopslet ut av stikkontakten for du gjor justeringer, skifter tilbehør erler setter bort verktøyet. Disse forholdserglene forbinderer at apparatet startes utilsiktet.
• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest这部分 bruksanvisingen bruke apparatet. Elektroverktør farlige nár de brukes av uerfarne personer.
• Elektroverktøy ma vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler for du bruker verktøyet. Mange ulykker skyldes)darlig vedlikeholdte elektroverktøy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer minre og er lettere Å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med这部分Bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formal kan fore til farlige situacioner.

5.5 Service

La bare kvalifiserte fagfolk reparere elektroverktoyet, og bruk bare originale resvedeler. Paden daten kan du vare sikker pa at verktoyet er sikkert a bruke.

6 SPESIELLE SIKKERHETSADVARSLER

• Bruk hørsvern nár du arbeider med bormaskiner. Eksponering til støy kan forårsake hørselstan.
• Bruk hjelpehandtakene som leveres med verktøyet. Hvis du mister kontrollen kan det fere til personskade.
• Hold verktøyet i de isolerte gripeflatene nár du utfører en handling der et kutteverktøy kankommen i kontakt med skjulte ledninger. Kontakt med stromførende ledninger kan gjore ateksponerte metalldeler på verktøyet bli stromførende, og dermed kanBrukeren falelektriskstat

7 SIKKERHETSADVVARSLER FOR SKRUTREKKERE

Hold elektroverktøy i de isolerte gripeflatene nár du utfær er arbeid der festemidlene kankommen i kontakt med skjulte ledninger. Kontakt med strømførende ledninger kan gjore ateksponente metalldeler på verktøyet blir strømførende, og dermed kanBrukeren falelektriskstøt.

7.1 Spesielle sikkerhetsinstrukser for batteripakke og lader

Hvis det under ekstreme forhold skulle lekke elektrolytt fra batteriet, ma man unnga hudkontakt. Hvis du fär elektrolytt påHUDen, ma du skylle godt med vann. Hvis du fär elektrolytt i øynene, ma du oppsoke lege.

POWX00501 NO

• Dette apparatet pågressive brukes av personer med reduserte fysiske, sensoriske eller mentale egenskaper aller som mangler erfaring og kunnskap, medindre de lares opp i erler fär tilsyn ved bruk av verktøyet av en person som har ansvar for deres sikkerhet.
• Hold øye med barna sá de/DDle leker med verktøyet.
  Frdubrukerbatteripakkenogladeren,madu lesehandbokonnoye.
• Under ladning må strømmen som tilføres laderen tilsvare den spesifiserte strømmen.
• Batteripakken pågressive lades der det kankommen til fuktigkeit, regn eller vannsprut.
  Den omliggende temperaturen ma ikke overskride 40^ . Ikke eksponer verktøyet for direkte sollys.
• Batteripakker med defekter aller skader, aller som/DDke lenger kan Iades opp, ma kastes som farlig avfall. De bør leveres inn til et spesielt innsamlingspunkt. Vern om miljøet. Ikke kast batteripakker sammen med husholdningsavfallet, ikke brenn dem og/DDke kast dem i vannet.
• Hvis den elektriske ledningen skades,帽子den kun skiftes ut av leverandoren erler av et serviceverksted. Reparasjoner帽子 kun utfores av en autorisert spelzialist.
• Bruk kun originale batteripakker fra den opprinnelige produsenten.
  Sorg alltid for at laderens flater er rene og uten stv.
• Sett batteripakken i laderen. Følg anvisingene for polaritet.
• Fjern alltid batteripakken før du utfører service pa maskinen.
• Nár batteripakken er koblet fra bormaskinen, má du dekke til kontaktene for Å unngå kortslutning (f.eks. fra verktøy).
• Ikke kast batterier i vann eller på ild, da dette medfører eksplosjonsfare.
• Beskytt batteripakken mot stot. Den må ikke apnes.
• La aldri batteripakken lades fullstendig ut. Hvis den ikke brukes på lengre tid, på den lades opp en gang i mellom.

7.2 Iboende farer

Selv nár verktøyet brukes som angitt, er det ikke mulig á eliminere alle iboende risikofaktorer. Følgende farer kan oppsta i forbindelse med dette verktøyet:

• Skade på lungene hvis det ikke brukes pustemaske.
  Horselsskader his det/DDe brukes horselsvern.
• Helsinki fra vibrasjon dersom verktøyet brukes over en lengreperiode,ller hvis det ikke brukes eller vedlikeholdes riktig.

ADVARSEL! Denne maskinen produserer et elektromagnetisk felt under bruk. Dette feltet kan under visse omstendigheter forstyrre aktive aller passive medisinske implantater. For a redusere faren for alvorlig aller dodelig skade, anbefaler vi at personer med medisinske implantater snakker med legen og produsenten av implantatet før deBruker denne maskinen.

8 BRUK

8.1 Lade batteriet (Fig. 1)

Batteriet (5) mä lades opp För feste gangs bruk. Maksimal kapasitet oppnas Först etter at batteriet er ladet opp og utladet flere ganger.

• Bruk kun den medfølgende adaptersen (9) for á lade batteriet.
• Batteriet mä kun lades när omgivelsestemperaturen er mellom 10 - 40 °C.
  Koble adaptersen (9) til en stikkontakt med 230 V.
• Batteriet (5) mä under ingen omstendigheter demonteres.
• For Å fjerne batteriet, trykk på frakoplingsknappen (6) på oversiden av batteriet, og trekk batteriet (5) ut.
  Koble ladepluggen fra adapteren til ladekontakten (8) på batteriet.

POWX00501 NO

Den rode LED-lampen vil lyse nar batteriet er tilkoblet adapteren, og batteriet lades.

• Batteriet er fullt oppladet og klart til bruk nár den gronne LED-lampen lyser og den rode LED-lampen er AV - etter ca 3-5 timers lading.

Defekte eller brukte batteriet på kastes i beholdere for spezialavfall, og på ikke plasseres i husholdningsavfallet.

8.2 Sette pa aller ta av bor- aller skrutrekkerutstyr (Fig. 2)

8.4 Innstilling av dreiemoment

Denne maskinen har en justerbar kobling (18+1 pos) for a begrense dreiemomentet ved stramming av skruer.

• Drei innstillingskragen (3) mot høyre for Å redusere dreiemomentet eller mot venstre for Å øke det. Riktig innstilling er avhengig av skruetype og -format og på materiellet i arbeidsemnet.
• Ved tvil beginner du med den laveste innstillingen og øker dreiemomentet til du oppnár onsket resultat.
• Ved boring dreier du kragen welt mot venstre (til borsymbolet).

8.5 Slä maskinen pa og av

Trykk inn pã/av-bryteren (1) for a sla pã maskinen.
- Slipp pã/av-bryteren igjen for á slã av maskinen.

8.6 Variabel hastiget

• Nár du trykker hardere pá pá/av-bryteren, ökes hastigheten.
  Nár du trykker mindre pá pá/av-bryteren, reduseres hastigheten.

8.7 Valg av lavere/hoyere hastighet:

OBS! Trekk stopslet ut av stikkontakten før du utfører noe arbeid pa maskinen.

9.1 Rengjoring

• Hold maskinens ventilasjonsapninger rene for a forbhind overoppheting av motoren.
• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.
• Hold ventilasjonsåpningene fri for støv og skitt.
• Hvis noe smuss er vanskelig Å fjerne, kan du bruke en klut fuktet med sapevann.

10 TEKNISKE DATA

Modell	POWX00501
Nominell speening	20 V
Rotasjonshastigkeit	0-400/0-1400 min-1
Dreiemomentinnstillinger	18+1
Maks borekapasitet i stål	8 mm
Maks borekapasitet i tre	20 mm
Ladetid	3-5 timer
Batterikapasitet	1300 mAh
Batteritype	Li-lon
Maks. dreiemoment	35Nm
Type borpatron	Borpatron uten økkeel

11 STOY

Stoyemisjonsverdier malt i samsvar med relevant standard. (K = 3)

Lydtrykkniva LpA

88dB(A)

Lydeffektniva LwA

99dB(A)

VIKTIG! Bruk hørselsvern nár lydtrykke er over 85 dB(A).

aw (Vibrasjon)

1.3 m/s²

K = 1,5m / s^2

12 SERVICEAVDELING

• Skadede brytere ma byttes ut av vart serviceverksted.
• Hvis det oppstår skade på strømkabelen (eller stoppslet), på denne byttes ut med en ny spesialkabel som fås kjøpt hos.Var kundeservice. Strømkabelen på bare skiftes av.Var kundeservice (se siste side) eller av en kvalifisert person (elektriker).

13 OPPBEVARING

Gjør maskinen og tilbehøret grundig rent.
- Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, pa et kjolig og tort sted. Unnga for hove erler lave temperaturer.
- Beskytt maskinen mot direkte sollys. Oppbevar den om mulig i mørke.
- Ikke oppbevar maskinen under plast, dette skaper fuktighet.

14 GARANTI

• Detteprodukter garanteres i samsvar med lovens bestemmelser for en periode pa 36 maneder fra datoenprodukter ble kjopt av forste bruker.
• Denne garantien dekker alle material-ller produksjonsfeit, med unntak av: batterier, ladere, defekte deler som ffolge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger ell er tilbehør som bor, borebits, sagblader osv. ell skader ell feil som skyldes feil bruk, uhell ell er endringer. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekker heller icke av garantien.
  Vi fraskriver oss ogsa alt ansvar for personskader som skyldes ukorrekt bruk av verktoyet.
• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.
  Du kan alltid fä flere opplysninger ved a ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, med mindede noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noeprodukter ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisinngene i handboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
  Garantikrav som aksepteres vil aldri fore til en forlengelse av garantiperioden. Heller icke vil en ny garantperiode starte dersom produit erstattes.
• Produktier ell er deler som erstattes under garantien, tilfaller Varo NV.
  Vi forbeholder oss retten til a avwise ethvert krav der kjopet不信eres, ellr naret er apenbart at produktet icke har blitt korrekt vedlikeholdt (rene ventilasjonsapninger, kullborster skiftet regelmessig, osv.).
  Du ma ta vare pa kvitteringen som bevis pa datoen for kipet.
• Verktøyet på returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.
• Verktøyet må lades opp minst en gang per maned for a sikre optimal funksjon.

15 MILJØ

Hvis det skulle vare nadvendig Å skifte ut maskinen etter lang tids bruk, ma den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig mate. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sorg for a resirkulere der hvor spezialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angænde tømming og resirkulering.

16 BATTERIPAKKE

Dette Produktet inneholder Li-Ion. For a ta vare pa naturessursene, skal du resirkulere ell er deponere batteriene forskriftsmessig. Lokale, nasionale ell federale lover kan forby deponering av Li-Ion-batterier i vanlig avfall. Kontakt lokale myndigheter for a fa informasjon om resirkulering og/eller deponering.

17 SAMSVARSERKLÄERING

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - Belgia, erklærer at,

Produkt: Bormaskin/Skrutrekker

Merke: POWERplus

Modell:POWX00501

oppfyller de vesentlige kravene og andre relevante bestemmelse i gjeldende EU-direktiver, basert påBruken av europeiske, harmoniserte standarder. Enhver u autorisert endring av apparatet vil annullere dette erklæringen.

EU-direktiver (inkludert eventuelle tillegg frem til signaturdato):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (inkludert eventuelle tillegg frem til signaturdato):

EN60745-1:2009

EN60745-2-1:2010

EN55014-1:2017

EN55014-2:2015

Oppbevarer av teknsik dokumentasjon: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Ludo Mertens

5.3 Personlig sakerhet
