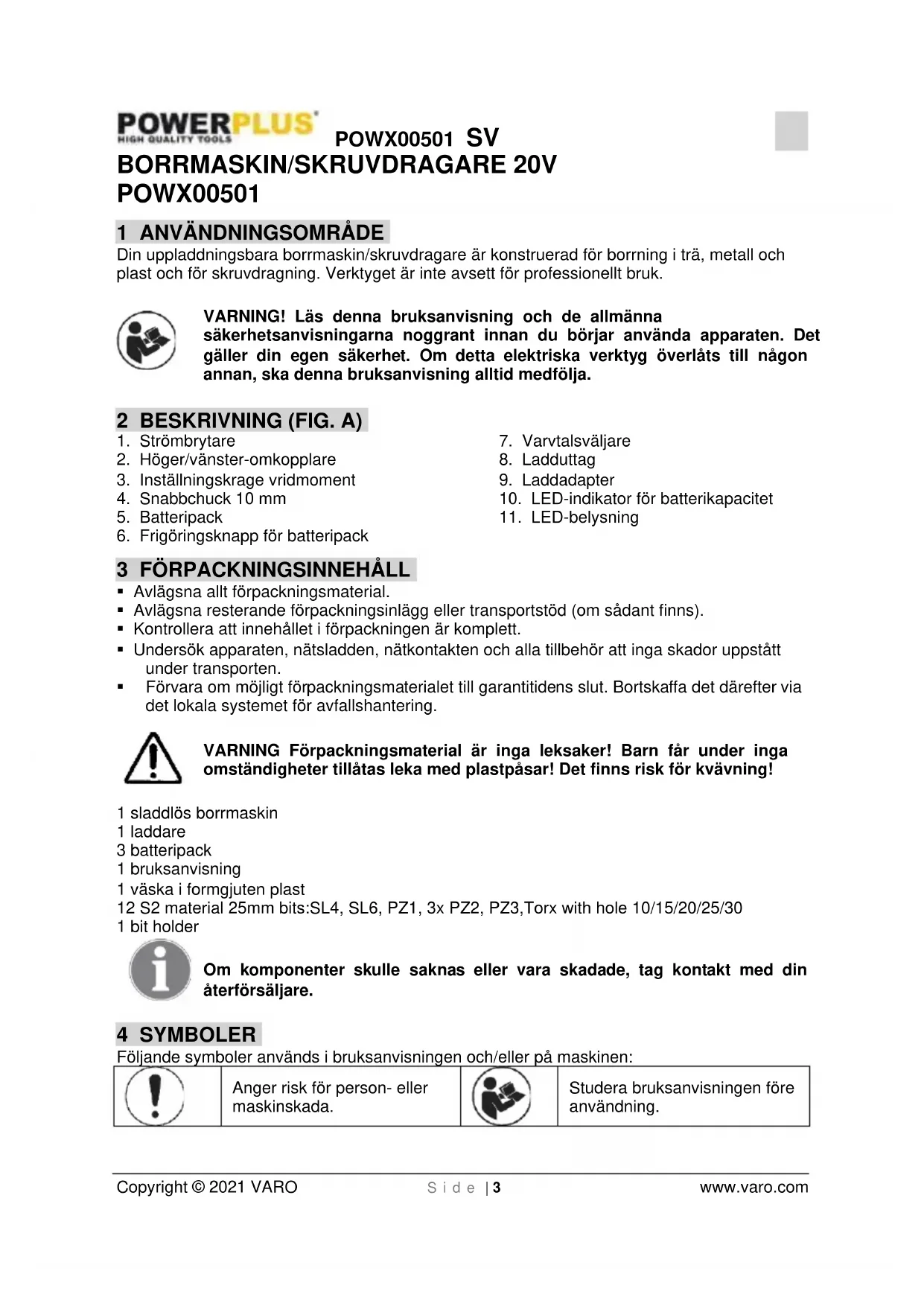

BORRMASKIN/SKRUVDRAGARE 20V POWX00501

1 ANVÄNDNINGSOMRÄDE

Din uppladdningsbara borrmaskin/skruvdragare ar konstruerad for borrning i tra, metall och plast och for skruvdragning. Verktyget ar inte avsett for professionll bruk.

VARNING! Läs denna bruksanvising och de allmännna sakerhetsanvisingarna noggrant innan du börjar använda apparaten. Det gäller din egen sakerhet. Om detta elektriska verktyg überlåts till nägon annan, skadenna bruksanvising alltid medfolja.

2 BESKRIVNING (FIG. A)

1. Strömbrytare
2. Hoger/vanster-omkopplare
3. Installningskrage vridmoment
4. Snabbchuck 10 mm
5. Batteripack

6. Frigöringsknapp für batteripack

7. Varvtalsvaljare

8. Ladduttag
9. Laddadapter
10. LED-indikator for batterikapacitet
11. LED-belysning

3 FÖRPACKNINGSINNEHÄLL

• Avlagsna allt forpackningsmaterial.
• Avlagsna resterande forpackningsinlagg aller transportstod (om sadant finns).
• Kontrollera att innehället i Förpackningen ar komplett.
• Undersök apparaten, nagtsladden, nätkontakten och alla tillbehör att inga skador uppstätt under transporten.
• Förvara om möjigt forpackningsmaterialiet till garantitidens slut. Bortskaffa det)darefter via det lokala systemet for avfallshantering.

WARNING Förpackningsmaterial ar inga leksaker! Barn fär under inga omständigheter tillåtas leka med plastpäsar! Det finns risk für kvävning!

1 sladdlos borrmaskin
1 laddare
3 batteripack
1 bruksanvisning
1 väskä i formgjuten plast
12 S2 material 25mm bits:SL4, SL6, PZ1, 3x PZ2, PZ3, Torx with hole 10/15/20/25/30
1 bit holder

Omkomponenterskulle saknasellervara skadade,tagkontaktmed din aterforsalgare.

4 SYMBOLER

Följande symboler används i bruksanvisingen och/eller pa maskinen:

Anger risk für person-ller maskinskada.	Studera bruksanvisingen före användning.
Obligatoriskt att bärasyddsglasögon.	Bärhandscar
CE	Uppfyller kraven i tillämpliga europeiska direktiv.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG

Studera noga samtiga sakerhetsvarninger och alla anvisninger. Uraktlåtenhet att följa alla varninger och anvisninger kan medföra risk for elektriska stötar, brand och/eller allvarliga persorskador. Spar alla varninger och instruktioner for framtida konsultation. Den nedan använda termen „elektriskt verktyg" i varningarna avser natdrvna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

5.1 Arbetsplatsen

• Hall arbetsplatzen i god ordning och väl upplyst. Oordning och dalgit upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning dar Explosionsrisk foreligger, dar det finns lattantendiga vatskor, gaser erer damm. Elektriska verktyg alstrar gnistor som kan antanda damm och angor.
• Hall barn och kringstaende personer på avstand vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan fä dig att tappa kontrollen over verktyget.

5.2 Elektrisk sakerhet

Kontrollera alltid att natspaffeningen overensstammer med den pa markplaten angivna.

• Verktygets nätkontakt mäste passa till eluttaget. Nätkontakten fär under inga omständigheter andras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inteändrats och eluttag som overensstämmer med dessa minskar risken for elektriska stötar.
• Undvik kroppskontakt med jordade foremål som rörledninger, varmeelement, spisar och kylskap. Det foreligger större risik for elektriska stotar om din kropp ar jordad.
  Hall verktyget borta fran regn och fuktiga forhallanden. Vatten som trangt in i ett elektriskt verktyg okar risken for elektriska stotar.
• Använd aldrig natsladden till vad den inte ar avsedd for. Bär aldrig erler hang upp verktyget i natsladden och dra aldrig i den for att dra ur nätkontakten. Håll sladden borta frän stark varme, olja, skarpa foremål och rörliga delar. Skadade erler tilltrasslade sladdar ökar risken for elektriska stötar.
• När det elektriska verktyget används utomhus skå uteslutande förlängningskaplar avsedda für utomhusbruk användas. Användningen av en für utomhusbruk avsedd förlängningskabel minskar risiken für elektriska stötar.
• Om det elektriska verktyget måste användas där det ar fuktigt, anslut det till ett uttag som ar skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risiken for elektriska stötar.

• Var uppmärksam. Koncentrera dig på vad du häller på med och använd sunt fornuft;när du arbetar med att elektriskt verktyg. Använd inte att elektriskt verktyg dà du ár trött ell er paverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

POWX00501 SV

• Använd sakerhetsutrustning och bär alltid skyddsglasögon. Sakerhetsutrustning som andningsmask, halkfria sakerhetsskodon, skyddshjälm och hörsksydd, beroende på vad verktyget ska användas till, minskar risken für personskador.

• Undvik att verktyget sats igang oavsiktligt. Kontrollera att strömbrytaren stared i frän-läge innan nätkontakten sats i eluttaget. Att bara verktyget med fingret på strömbrytaren aller att satta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

• Avlagsna justerverktyg aller nycklar innan maskinen startas. Nycklar som lammats kvarsittande i anslutning till nagon rorlig del av verktyget kan resultera i personskador.
• Sträck dig inte für langt. Stå alltid sakert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.
• Bär lämpig klädsel. Bär inte lost ätsittande kläder eller smycken. Håll här, kläder och handskar borta是从 rörliga delar. Lõst ätsittande kläder, smycken och langt här kan fastna i rörliga delar.
• Om det finns anordninger for att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa ar anslutna och att utrustningen anvands pa ratt satt. Anvandningen av saban utrusting minskar med damm forknippade risker.

5.4 Varsam skötsel och användning av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som böst motsvarar det arbete som sca utforas. Med ratt verktyg, som fär arbeta i den takt det ar avsett for, utförs arbetet bättre och sakrare.
• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren ar farligt att använda och maste repareras.
• Dra nätkontakten ur eluttaget innan nagra installlingar av verktyget foretas, fore byte av arbetsverktyg, och dä verktyget laggs at sidan. Dessa forebyggande sakerhetsatgarder forhindrar att verktyget oavsiktligt startas.
• Förvara elektriska verktyg som inte används utom räckhäll für barn. Låt inte personer som inte ar fortrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg ar farliga i handerna på oerfarna användare.
• Underhäll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets Funktion. Om verktyget har delar som ar skadade, lately reparera det innan det Åter används. Många olyckor orsakas av dālgit underhällna elektriska verktyg.
• Häll skärande verktyg skarpa och rena. Riktigt unterhällna skärverktyg med skarpa skärkanter ar minde benägn att kärva ellr fastna och lattare att bemästra.
• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i overensstammelse med dessa anvisninger och på det sätt som avsets medenna speciella typ av verktyg, med beaktende av arbetsforhällandena och det arbete som sha utforas. Användningen av elektriska verktyg forandraändamål an de de ar avsedda for kan leda till olyckstillbud.

5.5 Service

• Lat endast kvalificerat fackfolk reparera verktyget med anvandande av originalreservdilar. Detta for att garantera att verktygets sakerhet vidmakthalls.

6 SÄRSKILDA SÄKERHETSFÖRESKRIFTER

Anvand horselskydd vid borrning. Exponering for buller kan orsaka horselskador.
- Använd extrahandtaget om maskinen har sādant. Om du fölorar kontrollen über maskinen kan det ge upphov till persorskador.
- Hall verktyget i de isolerade greppytorna, Near du utfor en operation dar maskinen riskerar att komma i kontakt med dolda ledninger. Om ett tillbehör som användskommen i kontakt med en strömforande ledning, kan exponerade metalldelar på maskinen bl stromforande och avge elektriska stötar.

7 SÄKERHETSFORESKRIFTER FÖBORRMASKIN/SKRUVDragARE

Häll verktyget i de isolerade greppytorna, Near du utfor en operation dar maskinen riskerar att komma i kontakt med dolda ledninger. Om ett tillbehör som användskommen ikontakt med en strömfürande ledning kan exponerade metalldilar pa maskinen bli stromfürande och avge elektriska stotar.

7.1 Särskilda sakerhetsinstruktioner for batteripaket och laddare

Om under extrema forhällanden nàgon elektry skulle läcka frän batteriet, ār det viktigt att undvika att denkommen i kontakt med huden. Om elektryden skulle komma ikontakt med huden, skölj med vatten. I handelse att elektryden skulle komma ikontakt med ögonen, ār det viktigt att genast konsultera en lákare.

• Verktyget ar inte avsett att användas av personer med nedsatt fysisk, sensorisk eller mental formåga eller brist på erfarenhet och kunskap om verktyget, sävida de inte overvakas eller fär instruktioner angäende verktygets användning av en person som ansvarar for deras sakerhet.
• Hall barn under uppsikt sa att de inte leker med apparaten.
  Läs bruksanvisningen noga innan du använder laddaren och batteripaketet.
• Innan du sätter laddaren i vagguttaget, kontrollera att natspänningen overensstämmer med den für laddaren angivna.
  Ladda aldrig pa plats dar det finns risk for fukt, regn ell er vattenstank.
  Omgivningtemperatureen fär inte överstiga 40^ Utsatt aldrig apparaten for direkt sollius.
• Batteripaket som ar defekta eller skadade eller inte langre kan laddas, ska deponeras som farligt avfall. Lämna dem till en insamlingscentral. Skada aldrig miljon. Kasta inte oanvändbara batteripaketet i hushällssoporna, eller i eld aller vatten
• Om elkabeln skadats, fär den endast bytas ut genom Återförsäljaren aller av denen anvisad verkstad. Lät utföra reparationer endast genom fackfolk.
• Anyand endast batteripaket fran den ursprungliga tilverkaren.
  Håll alltid laddaren fri frän damm och smuts.
  När du sätter batteripaketet i laddaren, se till att polerna hamnar rätt.
• Ta alltid ur batteripaketet innan du sca gora nagra ingrepp pa maskinen.
  När batteripaketet tas ur maskinen, tack over kontakterna for att undvika kortslutning (t.ex. fran verktyq).
  Kastainte batterier i vatten ell, det finns risk att de kan explodera!
  Skydda batteripaketet fran stotar och oppona det inte.
• Se till att batteripaketet inte blir helt urladdat och ladda det emellanat om det inte anvands under en langre period.

7.2 Övriga risker

Även om verktyget används enligt foreskriffterna, ár det inte möjligt att eliminerera alla eventuella riskfaktorer. Foljande risker kan vara for handen på grund av verktygets konstruktion och form:

• Skador på lungorna om en effektiv dammskyddsmask inte anyänds.
• Risk for horselskador om att effektiv horselskydd inte används.
  Halsodefekter till foljd av vibrationer om verktyget anvands under langre tidspierioder erer inte hanteras eller underhalls pa ratt satt.

WARNING: Apparaten alstrar ett elektromagnetiskt falt under drift. Detta falt kan under vissa omständigheter inverka på aktiva eller passiva medicinska implantat. För att minska risiken for allvarliga eller livshotande skador rekommenderar vi personer med medicinska implantat att rådgöra med lakare och implantattillverkaren innan apparaten tas i bruk.

8 ANVÄNDNING

8.1 Laddning av batteriet (Fig. 1)

Batteriet (5) maste laddas innan det börjar användas. Batteriets maxima lapacitet uppnås Först sedan det flera gänger har laddats och urladdats.

• Använd endast den medfoljande laddadaptern (9) für att ladda batteripacken (5).
  For att ladda batteripacken bör omgivningstemperaturen ligga mellan 10 - 40 °C.
• Anslut laddadaptern (9) till ett 230 V växelströmsuttag.
• Batteripacken (5) fär under inga omständigheter tas isär.
• För att lossa batteripacken (5) tryck på frigöringsknappen (6) upptill på batteripacken.
• Anslut laddadapterns (10) laddkontakt till ladduttaget (8) på batteripacken (5).
• Den roda LED-indikatorn lyser Near batteripacken anslutits till laddadaptern och under laddningen.
• Batteripacken ar fulladdad och klar att anvandas när den gröna LED-indikatorn tänds och den röda SLACKTS - after ca 3-5 timmars laddning.

Defekta eller använda batterier skä deponeras på särskilda insamlingsställen (holkar) och fär inte deponeras med hushållssoporna.

8.2 Placering och avlagsnande av ett borr erer skruvverktyg (Fig. 2)

Denna maskin ar forsedd med en snabbchuck.

• Oppna chucken genom att vrida kragen.
• Stick borr- eller skruvverktyget i chucken.
  Drag at chucken genom att vrida kragen (a) medan du haller fast chuckens bakre anda (b) med andra handen.
• Avlagsna borr-ller skruvverktyg i omvänd ordning. Tag alltid ut batteriet ur maskinen innan du monterar eller avlagsnar ett verktyg.

8.3 Byte av vridiktning

• Skjut hoger/vanster-omkopplaren (2) at vander for borrning ell indragning av skruvar.
• Skjut hoger/vanster-omkopplaren (2) at hoger for utdragning av skruvar. Andra endast vridriktning medan maskinen stär stilla.

8.4 Inställning vridmoment

Denna maskin ar forsedd med en instalbar koppling (18+1 lagen) for att begransa vridmomentet vid skruvdragning.

Vrid inställningskragen (3) at hoger for att reducera vridmomentet, at vänster for ett högre moment. Ratt inställning beror på skruvens format och typ och på arbetstvckets material.
Borja vid tvivel med den lagsta inställingen och hoj vridmomentet tills onskat resultat uppnas.
- För borrning vrider du kragen helt at vänster (till borrsymbolen).

8.5 Till- och frankoppling

• Starta maskinen genom att trycka på strömbrytraten (1).
• Stäng av maskinen genom att släppa strömbrytaren (1).

• Varvtalet ökas genom att öka trycket på strömbrytaren.
• Med minskat tryck på strömbrytaren minskas varvtalet.

8.7 Inställning av högt/ågt varvtil

Lagt varvtaI: stall varvtalsvaljaren i Iaget markt "1".
Högt varvtal: ställ varvtalsvaljaren i läget markt "2".

9 RENGÖRING OCH UNDERHÄLL

Obs! Innan nagot arbete utfors på utrustningen,cka stickkontakten dras ur eluttaget.

9.1 Rengöring

• Hall maskinens ventilationsspringor rena sa att motorn inte overhettas.
• Rengör maskinhöljet regelbundet med en mjuk trasa, helst after varje användning.
• Hall ventilationsspringorna fria fran damm och smuts.
• Vid svár nedsmutsning kan du fukta trasan latt med tvålvatten.

Använd aldrig losningsmedel, t.ex. bensin, alcohol, ammoniak etc. Dessa kan skada maskinens plastdelar.

10 TEKNISKA DATA

Modell	POWX00501
Märkspänning (maskin)	20 V
Varvital	0-400 / 0-1400 min-1
Vridmoment, antal体系建设	18+1
Max. bomrkapacitet stål	8 mm
Max. bomrkapacitet trä	20 mm
Laddtid	3/5 timmar
Batterikapacitet	1300 mAh
Batterityp	Li-ion
Max. vridmoment	35Nm
Chucktyp	Nyckellöss chuck

11 BULLER

Bulleremissionsvärden uppmatta enligt tillämplig standard. (K = 3)

Ljudtrycksniva LpA 88dB(A)

Ljudeffektnivå LwA 99dB(A)

OBS! Bär hörskyydd narr ljudtrycket overstiger 85 dB(A).

aw (Vibration)

1,3 m/s²

K=1,5m/s²

12 SERVICEVERKSTAD

• Om strömbrytaren skadats ske den repareras av Återförsäljarens reparationsverkstad.
• Om natsladden (eller natzkontakten) skadats maste den bytas ut mot en speciell natsladden (natzkontakt) som kan erhallas fran aterforsaljarens kundtjanst. Byte av natsladden farr endast ske genom aterforsaljarens kundtjanst (se sista sidan for adresser) ell er av kvalificerat fackfolk.

13 FÖRVARING

• Färe forvaring, rengör grundligt hela maskinen och alla tillbehör.
• Maskinen skä Förvaras utom räckhäll for barn, i en stadig och saker position, i en torr och tempererad omgivning, vid varken for hog eller for låg temperatur.
• Skydda apparaten mot direkt Ijus. Forvara den om möjigt i mörker.
• Inneslut inte apparaten i pâsar av nylon aftersom fukt latt ansamlas i dessa.

14 GARANTI

• Produkten garanteras i overensstammelse med gallande lagbestammelser for en 36 manaders period gallande fran den forste anvandarens inkopsdatum.
• Garantin tacker alla material- och tillverkningsfel med undantag for batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala forslitningsdeler sasom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sagklingor etc.; vidare skador aller defekter som uppkommit genom vanvård, olyckor ulltagna forändringar avprodukten: ei heller kostnader for transport.
• Skador och/eller defekter som uppkommen på grund av felaktig användning av verktyget omfattas inte av garantibestammlserna.
• Vi fransager oss allt ansvar for eventuell kroppsskada som uppstatt pgraund av felaktig anvandning av verktyget.
• Reparationer fár endast utföras av en auktoriserad serviceverkstad for Powerplus verktyg.
• Ytterligare information kan erhállas per Telefon på nummer 0032-3-292 92 90.
  Eventuella transportkostnader skull betalas av kunden, om inte annat har avtalats skriftligen.
• Likaledes kan inga garantiansprak stallas om skadan pa apparaten uppkommit som en folid ay asidosatt underhall er overbelastning.
• Absolut undantagna fran garantin ar skador uppkomna genom vatska som trangt in, overdrivet utsattande for damm, medveten skada (avsiktlig erer genom grov vardsloshet), olamplig anvandning (anvandning for andamal for vilka apparaten inte lampar sig), okunnig anvandning (t.ex. utan att respektera i denna bruksanvisining givna anvisningar), osakkunng montering, blixtnedslag, felaktig natspanning. Denna upprakning gör inte ansprák på att vara fullständig.
• Godkända garantiansprák kan inte medföra Förlangning av garantiperioden eller paböriande av en ny garantiperiod i den handelse apparaten ersatts med en ny.
  Apparat ell er delar som bytts ut under guarantin, blir darrigenom Varo NV:s egendom.
  Vi forbehaller oss ratten att avvisa alla garantiansokninger dar inkopet inte kan bestyrkas ell er om det star klart att produit inte underhallits pa ratt satt (rena ventilationsspringor, kolborstarna regelbundet servade...)
• Inköpskyittot måste sparas som bevis För inköpsdatum.
• Verktyget, som inte fär ha tagits isär, maste returneras till äterförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastforpackning (om tillämpligt fürprodukten) tillsammans med inköpsbeviset.
• För att sakerställa att verktyget fungerar optimalt skdet laddas minst 1 gang i manaden.

15 MILJÖHÄNSYN

Då produiten tjänat ut fär den inte lämnas med det vanliga hushállsavfallet utan ske deponeras på miljömässigt korrekt satt och enligt gällande lokala bestammelser.

Avfall somkommen fran elektriska maskinkomponenter far inte hanteras som vanligt hushallsavfall. De sca deponeras for atervinning dar atervinningscentraler finns att tillga. Kontakta lokala myndigheter aller din aterforsljare for narnare information om atervinning.

16 BATTERIPAKETET

Produkten innehaller Li-jon. For att bevara naturresurser, ske batterier atervinnas aller deponeras på godkant satt. Lokala, regionala eller federala lagar kan forbjuda att Li-jonbatterier kastas i hushallsavfallet. Vand dig till den lokala renhällningsmyndigheten for information angående tillgangliga atervinnings- och/eller insamlingscentraler.

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - Belgien, deklarerar harmed att,

Utrustningens beteckning: Borrmaskin/Skruvdragare

Fabrikat: POWERplus

Modell:POWX00501

överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändering av apparaten görenna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillampliga fall, andringar till dessa, fram tillagen for undertechnandet):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiska harmoniserade standarder (inklusive, i tillampliga fall, andringar till dessa, fram till dagen for undertechnandet):

EN60745-1:2009

EN60745-2-1:2010

EN55014-1:2017

EN55014-2: 2015

Ansvarig for den teknska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertechnad agerar på upppdrag av foretagets VD,

Mertens Lido

Ludo Mertens
