HD 717 MXA Plus - Høytrykkspyler Kärcher - Gratis bruksanvisning og manual

Merke	Kärcher
Modell	HD 717 MXA Plus
Kategori	Høytrykkspyler
Produkttype	Høytrykkspyler for kaldtvann
Strømforsyning	230 V / 50 Hz / 4,2 kW / 16 A
Beskyttelsesgrad	IPX5
Arbeidstrykk	17 MPa (170 bar)
Maks overtrykk	25,5 MPa (255 bar)
Vannmengde	11,6 l/min
Maks innløpstemperatur	60 °C
Driftsvekt	39 kg
Mål (L × B × H)	455 × 400 × 890 (970) mm
Motoroljetype	SAE 90 (0,20 l)
Tilkoblingssystem	EASY!Lock
Slangeoppruller	Automatisk
Rotadyse inkludert	Ja (på HD...Plus)
Trykk/mengderegulering	Ja
Lydtrykknivå	78 dB(A)
Hånd-arm vibrasjon	2,9 m/s² (usikkerhet 0,8 m/s²)

Ofte stilte spørsmål - HD 717 MXA Plus Kärcher

Hvordan lufte apparatet før første gangs bruk?

Skru av dysen på lansen, la apparatet gå til det ikke kommer flere luftbobler, slå av og skru på dysen igjen. Gjenta om nødvendig.

Hvordan bruke vaskemiddel med høytrykkspyleren?

Bruk en skumlanse (tilbehør). Fyll vaskemiddelbeholderen, velg stengeventil (1=lav, 2=middels, 3=høy), monter skumdysen på pistolen og spray på tørr overflate. Skyll deretter med høytrykksstråle.

Hva gjør jeg hvis apparatet ikke starter?

Kontroller strømkabelen, nettspenningen, og at bryteren står på 'I'. Hvis apparatet har blitt overopphetet, la det avkjøles i minst 15 minutter. Ved elektrisk feil, kontakt kundeservice.

Hvordan bytte høytrykksslangen på opprulleren?

Rull ut slangen helt, lås opprulleren med en SW10 unbrakonøkkel, skru ut de 2 skruene, fjern låsen, trekk ut sikkerhetskroken, fjern den gamle slangen, før den nye gjennom lederullene og klikk på plass, og monter i motsatt rekkefølge.

Hvordan beskytte apparatet mot frost?

Oppbevar apparatet frostfritt. Hvis ikke mulig, tøm vannet og pump glykolbasert frostvæske (biltype) inn i pumpen i maks 1 minutt.

Hva er maksimalt arbeidstrykk?

Nominelt arbeidstrykk er 17 MPa (170 bar), med maks overtrykk 25,5 MPa (255 bar).

Hvordan rengjøre vanninntaksfilteret?

Skru av koblingsmutteren, ta ut slangekoblingen med filteret, rengjør og skyll utsiden av filteret, og monter tilbake. Utfør denne operasjonen ukentlig.

Hvilken motorolje skal brukes og hvor ofte skal den byttes?

Bruk SAE 90 olje for modell HD 717 MXA Plus (mengde 0,20 l). Skift olje hver 500 driftstime eller minst en gang i året.

Hvordan oppbevare apparatet etter bruk?

Steng vanninntaket, åpne pistolen i 5-10 sekunder, slå av, trekk ut støpselet, tøm vannet, legg lansen i etuiet, rull opp kabelen og slangen, og brett inn styret.

Hva er sikkerhetssymbolene på apparatet?

Symboler som angir: ikke koble til drikkevannsnettet, ikke rett strålen mot personer/dyr/elektrisk utstyr, og beskytt mot frost.

BRUKSANVISNING HD 717 MXA Plus Kärcher

Pleje og vedligeholdelse. 51

Hjaelp ved fejl. 51

Tilbehør ogreservedele 52

Garanti 52

Tekniske data 52

EU-overensstemmelseserklaering 53

Tryk- og maengderegulering *

Straleror EASY!Lock

Hojtrykspistol EASY!Force

Sikkerhedspal

Aftraeksarm

8 Abningshandtag
9 Hojtrksslang EASY!Lock
10 Skubbebjle, oppe (trukket ud)
(1)Slangetromle
12 Skubbebjle, nede (skubbet ind)
(13)Kabelholder
(14)Strälerörholder
15 Dyseopbevaring til rotordyse*
16Maskinkontakt
17Kocher til straleror
18Si
19 Slangestuds
20 Omlobermøtrik
②Vandtilslutning
22Gliedemede,standmede
23Holder for skumdyse*
(24)Transportholder til fladerenser*
25 Oplasning skubbebjle

• Betjeningselementer til rengøringsprocessen er gule.
• Betjeningselementer til vedligeholdelse og service er lysegrá.

Udpakning

1. Rul netkablet af og lae det pa gulvet.
2. Saet netstikket i stikkontakten.

Vandtilslutning

Vær sparsom med rengøringsmidlet for at beskytte miljøet.

Fare for beskadigelse

Pleje og vedligeholdelse

△FARE

Tilbehør og reservationdele

Informationer om tilbehør og reservationdele vindes paa www.kaercher.com.

Garanti

Forskraftsmessig bruk. 54

Miljøvern 54

Sikkerhetsinstrukser 54

Betjeningselementer 54

Fargemerking 54

Utpakking 55

Montere tilbehør 55

Igangsetting 55

Betjening 55

Avbrytdriften 56

Avslutte driften 56

Oppbevaraparatet. 56

Frostbeskyttelse 56

Transport 56

Lagring 56

Stell og vedlikehold 56

Utbedring av feil 57

Tilbehør ogreservedeler 58

Garanti 58

Tekniske spesifikasjoner 58

EU-samsvarserklaering. 58

Generelle merknader

Lesdenneoversettelsenavdenoriginaledriftsveiled- ningenforapparatettasibrukforegang,ogfogl de vedlagte sikkerhetsanvisingene.Fogl anvisingene.

Oppbevar begge heftene til senere bruk eller for annen eier.

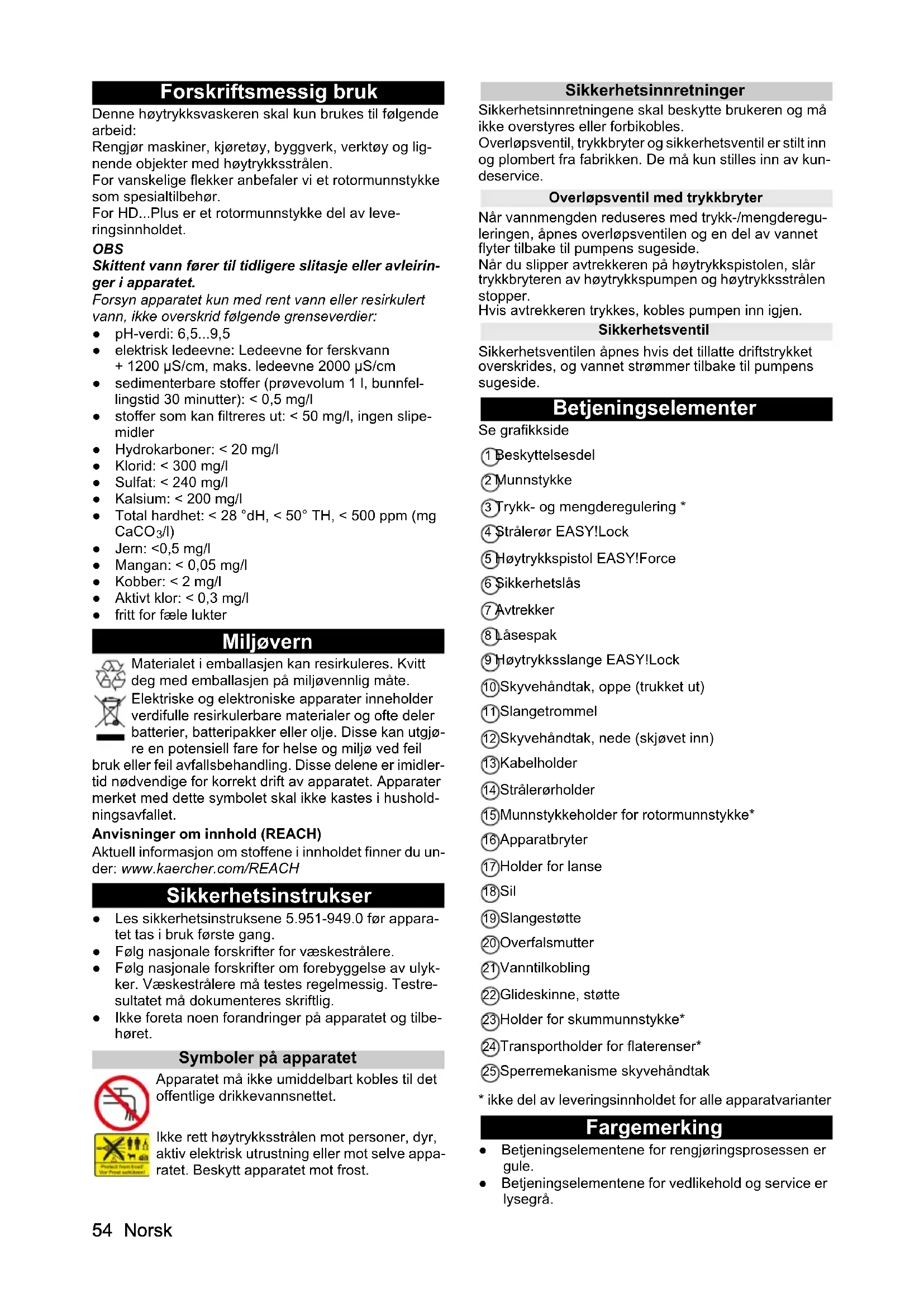

Forskriftsmessig bruk

Denne høytryksvaskeren skal kun brukes til følgende arbeid:

Rengjør maskiner, kjoretøy, byggverk, verktøy og lignende objekter med høytrykssstrålen.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker erer olje. Disse kan utgjo re en potensiell fare for helse og miljø ved feil

bruk eller feil avfallsbehandling. Disse delene er imidlerid tid ndvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene iinnholdet finner du under: www.kaercher.com/REACH

Sikkerhetsinstrukser

• Les sikkerhetsinstruktene 5.951-949.0 før apparatet tas i bruk forste gang.
  Folg nasjonale forskritter for vaeskestralere.
• Følg nasjonale forskrifter om forebyggelse av ulykker. Væskestralere ma testes regelmessig. Testresultatet ma dokumenteres skriftlig.
• Ikke foreta noen forandringer på apparatet og tilbehøret.

Symboler pa apparatet

Sikkerhetsinnretninger

Sikkerhetsinnretningene skal beskytteBrukeren og ma.
inke overstyres ellr forbikobles.

Overløpsventil, trykkbryter og sikkerhetsventil er stilt inn og plombert fra fabrikken. De mA kun stilles inn av kundeservice.

Overløpsventil med trykkbryter

Nár vannmengden reduseres med trykk-/mengdereguleringen, apnes overlopsventilen og en del av vannet flyter tilbake til pumpens sugside.

När du slipper avtrekkeren på høytrykkspistolen, slár trykkbryteren av høytrykkspumpen og høytrykksstralen stopper.

Hvis avtrekkeren trykkes, kobles pumpen inn igjen.

Sikkerhetsventil

Sikkerhetsventilen apnes hvis det tillatte driftstrykket overskrides, og vannet strømmer tilbake til pumpens sugeside.

Betjeningesegmenter

Se grafikkside

1 Beskyttelsesdel

2Munnstykke

③ Trykk- og mengderegulering *

4StralererEASY!Lock

5 Hoytrykkspistol EASY!Force

6 Sikkerhetslas

⑦Avtrekker

8asespak

9 Høtrykksslange EASY!Lock

10Skyvehandtak, oppe (trukket ut)

①Slangetrommel

⑫Skyvehändtak, nede (skjøvet inn)

13Kabelholder

(4)Strälerörholder

15Munnstykkeholder for rotormunnstykke*

16Apparabryter

⑰Holder for Ianse

18Sil

19Slangestotte

20Overfalsmutter

21Vanntilkobling

22Glideskinne, stotte

(23)Holder for skummunnstykke*

• nikke del av leveringsinnholdet for alle apparatvarianter

Fargemerking

• Betjeningselementene for rengjøringsprossessen er gule.
• Betjeningselementene for vedlikehold og service er lysegrå.

Utpakking

1. Kontroller pakningsinnholdet nár du pakker ut apparatet.
2. Informer forhandleren umiddelbart ved ev. transportskader.

Montere tilbehør

Merknad

EASY!Lock-systemet forbinder komponentene raskt og sikkert med kun en omdreining med hurtiggjenger.

1. Sett høytrykksmunnstykket pa strålerøret.
2. Monter overfalls mutteren og trekk den til for hand (EASY!Lock).
3. Koble lansen til høytrykkspistolen og trekk til for hand (EASY!Lock). Bilde A
4. Fest basen med 2 skruer. Bilde B
5. Fest basen til apparatet med 2 klemmer. Bruk en hammer til à hamre i klemmene sä langt de vil gå. Bilde C

Klemme

1. Koble høytrykksslangen til høytrykkspistolen og trekk til for hand (EASY!Lock).

Igangsetting

Elektrisk tlikobling

△FARE

Fare for personskader fra elektrisk stot

Koble apparatet til strømnettet med stopselet. Ikke-brytbar forbindelse til strømnettet er forbudt. Stopselet erment for frakobling fra nettet.

For tilkoblingsverdier, se typeskiltet aller de tekniske spesifikasjonene.

1. Vikle ut strømledningen og legg den ut på gulvet.
2. Sett strømstøpselet i en stikkontakt.

Vanntilkobling

Tilkobling til en vannledning

ADVARSEL

Helsefare fra retur av skittent vann til drikkevannsnettet.

Ta hensyn til forskriftene fra vannverket.

I henhold til gyldige forskrifter ma apparatet aldri brukes pa drikkevannsnettet uten systemskille. Bruk en sys temskiller fra KARCHER erer alternativt en systemskiler i henhold til NS-EN 12729 type BA.Vann som har gatt gjennom en systemskiller, er icke lenger klassifisert som drikkevann. Koble alltid systemskilleren til vannforsyningen, aldri direkte til apparatets vanntilkobling.

1. Kontroller vannforsyningen for tilforselstrykk, tilforselstemperatur og tilforselsmengde. For kravene, se avsnittet "Tekniske spesifikasjoner".
2. Koble systemskilleren og apparatets vanntilkobling til en slange (min. lenghte 7,5 m, min. diameter 1"). Tilforselsslangen er ikke del av leveringsinnholdet.
3. Apne vanntilforselen.

Suge vann fra beholder

1. Skru sugeslangen (ordrenummer 4.440-207.0) og filteret (ordrenummer 4.730-012.0) pa vanntilkobligen.
2. Luft ut apparatet.

Lufte ut apparatet

1. Skru munnstykker fra lansen.

2. La apparatet gà til vannetkommen ut uten bobler.

3. Ved lufteproblemer ma apparatet kjores i 10 sekunder, deretter slas av. Gjenta prosessen flere ganger.
4. Slà av apparatet.
5. Skru pa munnstykket igjen.

Betjening

△FARE

Fare for personskader fra høytrykks-vannstrålen

Fest aldri avtrekkeren og sikkerhetsspaken i inntrykket posisjon.

Ikke bruk hoytrykkspistolen hvis sikkerhetsspaken er skadet.

Skyv sikkerhetslåsen til høytrykkspistolen fremover før alt arbeid på apparatet.

Automatisk slangetrommel

1. Trekk ut slangen.
2. Slangetrommelen kobler seg inn ved avlastning.

Rulle opp slangen

1. Trekk slangen raskt ut, og avlast.
   Slangetrommelen ruller slangen automatisk opp.
2. Under opprullingen kan du regulere opprullingshastigehen ved a fore slangen.

Apne/lukke hoytrykkspistolen

1. Apne høytrykkspistolen: Trykk inn sikkerhetsspaken og avtrekkeren.
2. Lukke høytrykkspistolen: Slipp sikkerhetsspaken og avtrekkeren.

Drift med høytrykk

Apparatet kan brukes stäende aller liggende.

Merknad

Apparatet er utstyrt med en trykkbryter. Motoren starter kun hvis hoytrykkspistolen er apnet.

1. Rull hoytryksslangen welt ut fra slangetrommelen.
2. Sett apparatbryteren pa "I".
3. Lás opp hóytrykkspistolen ved á skyve sikkerhetsä- sen til hóytrykkspistolen bakover.
4. Apne høytrykkspistolen.
5. For apparat med trykk- og mengdereguling: Still inn arbeidstrykket ved 日 skru pa trykk- og mengderegulingen.

Drift med rengjoringsmiddel

Merknad

Det trengs en skumlanse (ekstrautstyr) til drift med ren-gjøringsmiddel.

ADVARSEL

Helsefare ved feil omgang med rengjøringsmidler

Uegnede rengjøringsmidler kan skade apparatet og objektet som skal rengjores.

Bruk kun rengjøringsmidler som er godkjent av KÄRCHER.

Vær sparsommelig i bruken av rengjøringsmidler for Å skåne miljoet.

KÄRCHER rengjöringsmidler garanterer at arbeidet skjer uten problemer. Innhent rãd eller be om ä fã til-

sendt var katalog eller vare informasjonsblader om ren-gjøringsmidlene.

Bilde D

①Skummunnystykke
②Beholder
3 Blendesett Innblanding av rengjoringsmiddel: 3=hoy, 2=mid-dels, 1=lav
(4) Sugeslange
⑤Hoytrykkspistol EASY!Force

1. Skru av beholderen.
2. Sett onsket blender inn i sugeslangen.
3. Fyll rengjøringsmiddel i beholderen.
4. Skru beholderen på skummunnystykket.
5. Ta straleroret av hoytrykkspistolen.
6. Monter skummunnstykket pa hoytrykkspistolen og trekk det til for hand.
7. Ta høytrykksspyleren i bruk.

Anbefalt rengjøringsmetode

1. Spray rengjøringsmiddelet sparsommelig på den tørre overflaten og la det virke litt (ikke tørke).
2. Spyl det Iosnede smuset av med hoytrykksstralen.

Spyle skumlansen

Skumlansen ma spyles etter bruk for a unnga avleiringer av rengjorghingsmiddel.

1. Skru av beholderen.
2. Hell rester av rengjøringsmiddelet tilbake i leveringsemballasjen.
3. Fyll beholderen med rent vann.
4. Skru beholderen på skummunnstykket.
5. Spyl gjennom skummunnstykket i ca. 1 minutt for a spyle ut restene av rengjoringsmiddelet.
6. Tøm beholderen.

Avbryte driften

1. Lukk hoytrykkspistol, apparatet slas av.
2. Sikre høytrykkspistolen ved á skyve sikkerhetsåsen fremover.

Merknad

När apparatet slås av, reduseres vanntrykket med ca. 70%. Dermened reduseres kraften til høytrykkspistolen, og apparatets levetid øker.

Fortsettdriften

1. Lås opp høytrykkspistolen ved á skyve sikkerhetslåsen bakover.
2. Apne hoytrykkspistolen, apparatet slas pa igjen.

Avslutte driften

1. Steng vanntilforselen.
2. Apne hoytrykkspistolen.
3. Skru apparatbryteren til "I" og la apparatet gä i 5 til 10 sekunder.
4. Lukk høytrykkspistolen.
5. Skru apparatbryteren til "0/OFF".
6. Trekk stopselet ut av stikkontakten med tøre hender.
7. Fjern vanntilforselen.
8. Apne høytrykkspistolen til apparatet er trykkløst.
9. Sikre høytrykkspistolen ved á skyve sikkerhetslåsen fremover.

Oppbevarapparatet

1. Plasser lansen med høytrykkspistolen i lanseholderen og la den klikke pa plass i lanseholderen.

2. Vikle strømledningen rundt ledningsholderen.

3. Rull høytrykksslangen på slangetrommelen.
4. Trykk pa Iasen for skyvehandtaket og skyv inn skyvehandtaket.

Frostbeskyttelese

OBS

Frost ødelegger apparatet hvis det ikke er helt tomt for vann.

Oppbevar apparatet pa et frostfritt sted.

Hvis frostfri oppbevaring-ieke er mulig:

1. Tapp ut vannet.
2. Pump vanlig frostbeskyttelsesmiddel gjennom apparatet.
3. Kjør apparatet i maks. 1 minutt til pumpen og lednningene er tome.

Merknad

Bruk vanlig frostbeskyttelsesemiddel basert pa glykol for biler. Ta hensyn til handteringsforskriftene fra produsenten av frostbeskyttelsesemiddel.

Transport

△FORSIKTG

Fare for personskader, fare for materielle skader

Ta hensyn til apparatets vekt under transport.

OBS

Fare for materielle skader

Beskytt avtrekkeren på hoytrykkspistolen mot skader.

1. Sikre apparatet sá det ikke kan skli eller velte iht. de gyldige retningslinjene ved transport i kjøretøy.
2. For transport over lengre strekninger trekker du apparatet bak deg etter skyvehandtaket.
3. Trekk apparatet opp trinn for trinn for a gà opp trapping. Glideskinnene beskytter apparathuset mot skader.

1. Sett tilkoblingsstussen til flaterenseren på høytrykksvaskerens transportholder.
2. Skru overfalsmutteren på omtrent 1 omdreining.

Lagring

△FORSIKTIG

Fare for personskader, fare for materielle skader.
Ta hensyn til apparatets vekt ved lagring.
1. Oppbevar apparatet kun innendors.

Stell og vedlikehold

△FARE

Fare for personskade ved à la maskinen gà uten til-syn og ved elektrisk støt.

Slaparapatet av for alt arbeid og trekk ut stopelet.

Sikkerhetsinspeksjon/vedlikeholdskontrakt

Du kan avtale regelmessig sikkerhetsinspeksjon med forhandleren din, uller innga en vedlikeholdskontrakt. Snakk med dem for rad.

Før haverbruk

1. Kontroller strømledningen for skader, skadet ledning på skiftes ut av en autorisert kundeservice el-ler et elektrofirma.
2. Kontroller høytrykksslangen for skader, skadde høytrykksledninger ma skiftes ut.
3. Kontroller om apparatet er tett. 3 draper vann per minutt er tillatt. Hvis det lekker mer enn det, ma du kontakte kundeservice.

Ukentlig

1. Rengjør silen i vanntilkoblingen.

Rengjore silen i vanntilkoblingen

1. Skru av overfalsmutteren.
2. Trekk ut slangestussen med sil.
3. Rengjør silen på utsiden og skyll av den.

Merk: Orienter sekskanten til slangestussen med apparatets tilkobling.

1. Sett inn slangestussen med sil.
2. Trekk til overfals mutteren.

Hver 500. driftstime, minst árlig

1. La kundeservice utfrole vedlikehold pa apparatet.
2. Skift olje.

Skiffe olje

Merknad

For oljemengde og -typer, se avsnittet "Tekniske speifikasjoner"

1. Skru ut 4 skruer.
2. Ta av apparatdekselet. Bilde E
3. Sving oljetappeslangen nedover og hold den over en oppsmilingsbeholder.
4. Trek proppen ut av oljetappeslangen.
5. Ta av lokket.
6. Ta skumstoffet ut av oljetanken.
7. Vent til oljen har rent helt ut. Bilde F
8. Sett proppen inn i oljetappeslangen.
9. Sving oljetappeslangen opp og sett den p' plass.
10. Fyll pà med oppmål't oljemengde.
11. Sett skumstoffet inn i oljetanken.
12. Sett på lokket og trykk det på plass. Bilde G

1. Skru ut 2 skruer. Bilde J
   1 Skrue
   ②Hoytrykksslange
   ③Slangestopper

2. Fjern slangestopperen fra høytrykksslangen.

3. Trekk ut sikkerhetskroken. Bilde K

1 Sikkerhetslås
2 Slangetilkobling
3 Hoptyksslange

1. Trekk hoytrykksslangen ut av slangetilkoblingen.
2. Sett inn ny hoytrykksslange gjennom de to slange-styrerullene og inn i slangetilkoblingen. FgIg slangetrommelens rotasjonsretning.

Bilde L

Slangestyrerull

1. Sett sikkerhetskroken inn i slangetilkoblingen.
2. Sjekk at alle underlagsskiver er bak sikkerhetskroken.
3. Sett slangestopperen på den andere enden av høytrykksslangen. Avstand til slangeenden: ca. 1 m (til høytrykkspistolen).
4. Hold i slangetrommelen og fjern unbrakonokkelen.
5. Lás opp slangetrommelen ved á dra i hóytrykksslangen, og la hóytrykksslangen sakte rulle opp. Kontroller rullehastigheten ved á holde i slangen.
6. Sett pä dekslet igjen.

Utbedring av feil

△FARE

Oppsøk en autorisert kundeservice ved feil som ikke er oppfør t dette kapittelet, i tvilstilfeller og nár det uttrykkelig oppfordres til det.

Apparatet bygger nikke opp trykk

• Kontroller störrelsen på munnstykket, nödvendige störrelser finner du i kapittelet "Tekniske spesifikas-joner".
• Luft ut apparatet, se kapittelet "Lufte ut apparatet".
  Rengjør silen i vanntilkoblingen.
• Kontroller vanntillopsmengden, for ndvendig mengde, se kapittelet "Tekniske spesifikasjoner".
  Rengjormunnstykket.
• Oppsøk kundeservice ved behov.

Pumpen er ikke tett

Opp til 3 draper vannlekkasje per minut er tillatt.
- Ved større lekkasje ma apparatet kontrolleres av kundeservice.

Pumpen banker

• Kontroller at vannledningen er tett.
• Luft ut apparatet, se kapittelet "Lufte ut apparatet".
• Oppsok kundeservice ved behov.

For lav innblanding av rengjøringsmiddel

• Etterfyll beholderen til skummunnstykket.
• Sett en större blende på sugeslangen.
• Kontroller sugeslangen og skummunnstykket for avleiringer av rengjøringsmiddel. Fjern avleiringer med lunkent vann.

Tilbehør og reservationeder

Bruk bare originalt tilbehør og originale reservationeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservationeler finner du pa www.kaercher.com.

Garanti

Vär ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle

landet. Eventuelle feil pa apparatet repareres gratis i garantitiden dersom disse kan fores tilbake til material-ller produksjonsfeit. Ved behov for garantireparasjoner, vennligst henvend deg med kjopskvitteringen til din forhandler erler naermeste autoriserte kundeservice. (Se adresspea baksiden)

Tekniske spesifikasjoner

		HD 6/15 MXA	HD 6/15 MXA	HD 7/17 MXA	HD 6/ 16-4 MXA	HD 7/ 14-4 MXA	HD 7/ 16-4 MXA	HD 8/ 18-4 MXA
Landsspesifikke varianter
Land EU CH EU EU EU EU
Elektrisk tilkobling
Spenning	V			230			230
F a s e		~		1	1	3	1	1	3
Frekvens Hz 50 50 50 50 50 50
Tilkoblingskapasitet kW 3,1 2,3 4,2 3,3 3,4 4,2 4,6
Beskyttelsenesgrad		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Nettsikring (treg)	A	16	10	16	16	16	16	16
Skjøteledning 30 m	mm²	2,5 2,5	2,5 2,5	2,5 2,5	2,5 2,5
Vanntilkobling
Tilfselstrykk (maks.)	MPa	1	1	1	1	1	1	1
Tilfselstemperatur (maks.)	°C	60	60	60	60	60	60	60
Tilfselsmengde (min.)	l/min	13 13 15 13 15 15 16
Innsugingshøyde (maks.)	m	0,5 0,5 0,5 0,5 0,5 0,5 0,5
Effektspesifikasjoner apparat
Dysestørrelse på standarddysen		033 038 040 034 043 042 042
Driftstrykk	MPa	15 12 17 16 14 16 18
Driftsovertrykk (maks.)	MPa	22,5	18	25,5	24	21	24	27
Transportmengde, vann	l/min	9,3	9,6	11,6	9,9	11,5	11,6	12,5
Reykulfraften til høytrykkspistolen	N	28,6	28,6	35,5	30	32,2	34,5	41,8
Målg vekt
Gjennomsnittlig driftsvekt	kg	37 37 39 45 46 46 48
Lengde	mm 455 455 455 455 455 455
Bredde	mm 400 400 400 400 400 400 400
Høyde, skyvehåndtak nede, (oppe)	mm 890	(970)	890 (970)	890 (970)	890 (970)	890 (970)	890 (970)	890 (970)
Oljemengde	I	0,25	0,25	0,20	0,35	0,35	0,35	0,35
Oljetyper		15W40	0W40	SAE 90	0W40	0W40	SAE 90	SAE 90
Registrende verdier mht. EN 60335-2-79
Hand-arm-vibrasjonsverdi	m/s²	2,8 2,8 2,9 2,8 2,7 2,5 2,3
Usikkerhet K	m/s²	0,8 0,8 0,8 0,9 0,8 0,7 0,7
Lydtrykknivå LpA	dB(A)	74	74	78	72	69	72	73
Usikkerhet KpA	d	B	(	A	)	3	3	3
Lydefektnivå LWA + usikkerhet KWA	dB(A)	90	90	94	88	85	88	89

Vi erklærer herved at maskinen beskrevet nedenfor pa grunn av design og konstruksjon, somi versjonen som vi har markedsfort, oppfyller de relevante grunnleggen

de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at

denne erklæringen blir ugyldig.

Undertegnede handler på vegne av og med fullmakt fra styret.

Dokumentasjonsfullmektig:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str.28-40
