BRUKSANVISNING HD 8184 MXA Plus Kärcher

Pleje og vedligeholdelse.... 51

Tilbehør og reservedele.... 52

Garanti....52

Tekniske data 52

EU-overensstemmelseserklæring 53

Vær sparsom med rengøringsmidlet for at beskytte miljøet.

Fare for kvæstelse, fare for beskadigelse

Fare for beskadigelse

Pleje og vedligeholdelse

⚠️FARE

Tilbehør og reservedele

EU-overensstemmelseserklæring

Generelle merknader	53
Forskriftsmessig bruk	54
Miljøvern	54
Sikkerhetsinstrukser	54
Betjeningselementer	54
Fargemerking	54
Utpakking	55
Montere tilbehør	55
Igangsetting	55
Betjening	55
Avbryte driften	56
Avslutte driften	56
Oppbevare apparatet	56
Frostbeskyttelse	56
Transport	56
Lagring	56
Stell og vedlikehold	56
Utbedring av feil	57
Tilbehør og reservedeler	58
Garanti	58
Tekniske spesifikasjoner	58
EU-samsvarserklæring	58

Generelle merknader

Les denne oversettelsen av den originale driftsveiledningen før apparatet tas i bruk første gang, og følg de vedlagte sikkerhetsanvisningene. Følg anvisningene.

Oppbevar begge heftene til senere bruk eller for annen eier.

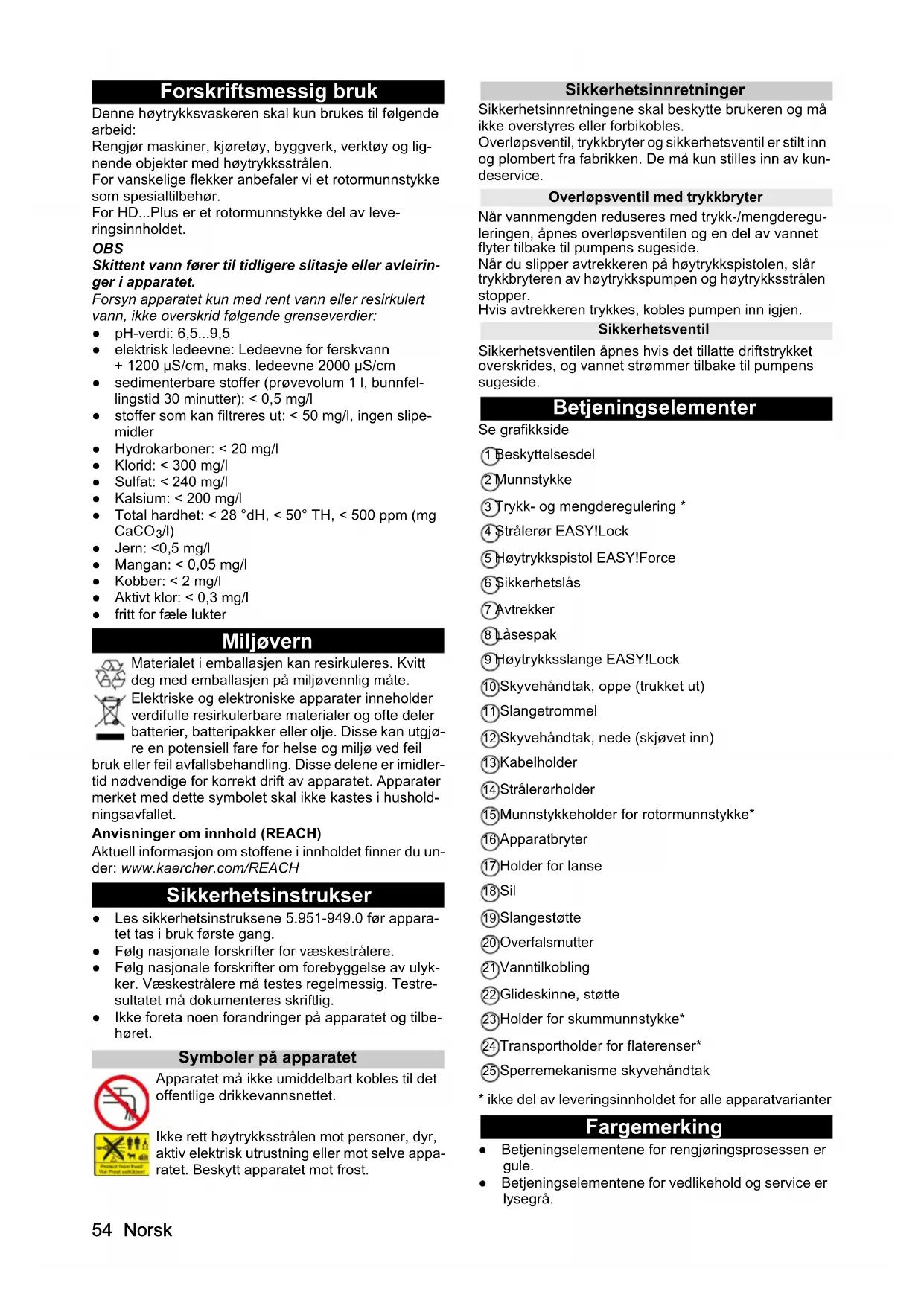

Forskriftsmessig bruk

Denne høytrykksvaskeren skal kun brukes til følgende arbeid:

Rengjør maskiner, kjøretøy, byggverk, verktøy og lignende objekter med høytrykksstrålen.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil

bruk eller feil avfallsbehandling. Disse delene er imidler-tid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i hushold-ningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH

Sikkerhetsinstrukser

• Les sikkerhetsinstruksene 5.951-949.0 før apparatet tas i bruk første gang.
• Følg nasjonale forskrifter for væskestrålere.
• Følg nasjonale forskrifter om forebyggelse av ulykker. Væskestrålere må testes regelmessig. Testresultatet må dokumenteres skriftlig.
• Ikke foreta noen forandringer på apparatet og tilbehøret.

Ikke rett høytrykksstrålen mot personer, dyr, aktiv elektrisk utrustning eller mot selve apparatet. Beskytt apparatet mot frost.

Sikkerhetsinnretninger

Sikkerhetsinnretningene skal beskytte brukeren og må ikke overstyres eller forbikobles.

Overløpsventil, trykkbryter og sikkerhetsventil er stilt inn og plombert fra fabrikken. De må kun stilles inn av kundeservice.

Overløpsventil med trykkbryter

Når vannmengden reduseres med trykk-/mengdereguleringen, åpnes overløpsventilen og en del av vannet flyter tilbake til pumpens sugeside.

Når du slipper avtrekkeren på høytrykkspistolen, slår trykkbryteren av høytrykkspumpen og høytrykksstrålen stopper.

Hvis avtrekkeren trykkes, kobles pumpen inn igjen.

Sikkerhetsventil

Sikkerhetsventilen åpnes hvis det tillatte driftstrykket overskrides, og vannet strømmer tilbake til pumpens sugeside.

Betjeningselementer

Se grafikkside

① Beskyttelsesdel
② Munnstykke
③ Trykk- og mengderegulering *
4 Strålerør EASY!Lock
⑤ Høytrykkspistol EASY!Force
6 Sikkerhetslås

⑦ Avtrekker

⑧ Läsespak

⑨ Høytrykksslange EASY!Lock

⑩Skyvehåndtak, oppe (trukket ut)

⑪ Slangetrommel

⑫Skyvehåndtak, nede (skjøvet inn)

13 Kabelholder

14 Strålerørholder

⑮Munnstykkeholder for rotormunnstykke*

⑯Apparatbryter

⑰ Holder for Ianse

18Sil

19 Slangestøtte

20 Overfalsmutter

21 Vanntilkobling

22 Glideskinne, støtte

23 Holder for skummunnstykke*

* ikke del av leveringsinnholdet for alle apparatvarianter

Fargemerking

• Betjeningselementene for rengjøringsprosessen er gule.
• Betjeningselementene for vedlikehold og service er lysegrå.

Utpakking

1. Kontroller pakningsinnholdet når du pakker ut apparatet.
2. Informer forhandleren umiddelbart ved ev. transportskader.

Montere tilbehør

Merknad

EASY!Lock-systemet forbinder komponentene raskt og sikkert med kun én omdreining med hurtiggjenger.

1. Sett høytrykksmunnstykket på strålerøret.
2. Monter overfalsmutteren og trekk den til for hånd (EASY!Lock).
3. Koble lansen til høytrykkspistolen og trekk til for hånd (EASY!Lock).
   Bilde A
4. Fest basen med 2 skruer. Bilde B
5. Fest basen til apparatet med 2 klemmer. Bruk en hammer til å hamre i klemmene så langt de vil gå. Bilde C

Klemme

1. Koble høytrykksslangen til høytrykkspistolen og trekk til for hånd (EASY!Lock).

Igangsetting

Elektrisk tilkobling

⚠️FARE

Fare for personskader fra elektrisk støt

Koble apparatet til strømnettet med støpselet. Ikke-brytbar forbindelse til strømnettet er forbudt. Støpselet er ment for frakobling fra nettet.

For tilkoblingsverdier, se typeskiltet eller de tekniske spesifikasjonene.

1. Vikle ut strømledningen og legg den ut på gulvet.

2. Sett strømstøpselet i en stikkontakt.

Vanntilkobling

Tilkobling til en vannledning

ADVARSEL

Helsefare fra retur av skittent vann til drikkevann- snettet.

Ta hensyn til forskriftene fra vannverket.

I henhold til gyldige forskrifter må apparatet aldri brukes på drikkevannsnettet uten systemskille. Bruk en systemskiller fra KÄRCHER eller alternativt en systemskiller i henhold til NS-EN 12729 type BA. Vann som har gått gjennom en systemskiller, er ikke lenger klassifisert som drikkevann. Koble alltid systemskilleren til vannforsyningen, aldri direkte til apparatets vanntilkobling.

1. Kontroller vannforsyningen for tilførselstrykk, tilførselstemperatur og tilførselsmengde. For kravene, se avsnittet "Tekniske spesifikasjoner".

2. Koble systemskilleren og apparatets vanntilkobling til en slange (min. lengde 7,5 m, min. diameter 1"). Tilførselsslangen er ikke del av leveringsinnholdet.

3. Åpne vanntilførselen.

Suge vann fra beholder

1. Skru sugeslangen (ordrenummer 4.440-207.0) og filteret (ordrenummer 4.730-012.0) på vanntilkoblingen.

2. Luft ut apparatet.

Lufte ut apparatet

1. Skru munnstykket fra lansen.

2. La apparatet gå til vannet kommer ut uten bobler.

3. Ved lufteproblemer må apparatet kjøres i 10 sekunder, deretter slås av. Gjenta prosessen flere ganger.
4. Slå av apparatet.
5. Skru på munnstykket igjen.

Betjening

⚠️FARE

Fare for personskader fra høytrykks-vannstrålen

Fest aldri avtrekkeren og sikkerhetsspaken i inntrykket posisjon.

Ikke bruk høytrykkspistolen hvis sikkerhetsspaken er skadet.

Skyv sikkerhetslåsen til høytrykkspistolen fremover før alt arbeid på apparatet.

Automatisk slangetrommel

1. Trekk ut slangen.
2. Slangetrommelen kobler seg inn ved avlastning.

Rulle opp slangen

1. Trekk slangen raskt ut, og avlast. Slangetrommelen ruller slangen automatisk opp.
2. Under opprullingen kan du regulere opprullingshastigheten ved å føre slangen.

Åpne/lukke høytrykkspistolen

1. Åpne høytrykkspistolen: Trykk inn sikkerhetsspaken og avtrekkeren.
2. Lukke høytrykkspistolen: Slipp sikkerhetsspaken og avtrekkeren.

Drift med høytrykk

Apparatet kan brukes stående eller liggende.

Merknad

Apparatet er utstyrt med en trykkbryter. Motoren starter kun hvis høytrykkspistolen er åpnet.

1. Rull høytrykksslangen helt ut fra slangetrommelen.
2. Sett apparatbryteren på "l".
3. Lås opp høytrykkspistolen ved å skyve sikkerhetslåsen til høytrykkspistolen bakover.
4. Åpne høytrykkspistolen.
5. For apparat med trykk- og mengderegulering: Still inn arbeidstrykket ved å skru på trykk- og mengde-reguleringen.

Drift med rengjøringsmiddel

Merknad

Det trengs en skumlanse (ekstrautstyr) til drift med rengjøringsmiddel.

ADVARSEL

Helsefare ved feil omgang med rengjøringsmidler

Ta hensyn til sikkerhetshenvisningene på rengjøringsmiddelet.

OBS

Uegnede rengjøringsmidler kan skade apparatet og objektet som skal rengjøres.

Bruk kun rengjøringsmidler som er godkjent av KÄRCHER.

Ta hensyn til doseringsanbefalingene og henvisningene som følger med rengjøringsmiddelet.

Vær sparsommelig i bruken av rengjøringsmidler for å skåne miljøet.

KÄRCHER rengjøringsmidler garanterer at arbeidet skjer uten problemer. Innhent råd eller be om å få til-

sendt vår katalog eller våre informasjonsblader om ren-gjøringsmidlene.

Bilde D

① Skummunnstykke
② Beholder
③ Blendesett Innblanding av rengjøringsmiddel: 3=høy, 2=mid- dels, 1=lav
④ Sugeslange
⑤Høytrykkspistol EASY!Force

1. Skru av beholderen.
2. Sett ønsket blender inn i sugeslangen.
3. Fyll rengjøringsmiddel i beholderen.
4. Skru beholderen på skummunnstykket.
5. Ta strålerøret av høytrykkspistolen.
6. Monter skummunnstykket på høytrykkspistolen og trekk det til for hånd.
7. Ta høytrykksspyleren i bruk.

Anbefalt rengjøringsmetode

1. Spray rengjøringsmiddelet sparsommelig på den tørre overflaten og la det virke litt (ikke tørke).
2. Spyl det løsnede smusset av med høytrykksstrålen.

Spyle skumlansen

Skumlansen må spyles etter bruk for å unngå avleiringer av rengjøringsmiddel.

1. Skru av beholderen.
2. Hell rester av rengjøringsmiddelet tilbake i leveringsemballasjen.
3. Fyll beholderen med rent vann.
4. Skru beholderen på skummunnstykket.
5. Spyl gjennom skummunnstykket i ca. 1 minutt for å spyle ut restene av rengjøringsmiddelet.
6. Tøm beholderen.

Avbryte driften

1. Lukk høytrykkspistolen, apparatet slås av.
2. Sikre høytrykkspistolen ved å skyve sikkerhetslåsen fremover.

Merknad

Når apparatet slås av, reduseres vanntrykket med ca. 70 %. Dermed reduseres kraften til høytrykkspistolen, og apparatets levetid øker.

Fortsette driften

1. Lås opp høytrykkspistolen ved å skyve sikkerhetslåsen bakover.
2. Åpne høytrykkspistolen, apparatet slås på igjen.

Avslutte driften

1. Steng vanntilførselen.
2. Äpne høytrykkspistolen.
3. Skru apparatbryteren til "l" og la apparatet gå i 5 til 10 sekunder.
4. Lukk høytrykkspistolen.
5. Skru apparatbryteren til "0/OFF".
6. Trekk støpselet ut av stikkontakten med tørre hender.
7. Fjern vanntilførselen.
8. Åpne høytrykkspistolen til apparatet er trykkløst.
9. Sikre høytrykkspistolen ved å skyve sikkerhetslåsen fremover.

Oppbevare apparatet

1. Plasser lansen med høytrykkspistolen i lanseholderen og la den klikke på plass i lanseholderen.

2. Vikle strømledningen rundt ledningsholderen.

3. Rull høytrykksslangen på slangetrommelen.
4. Trykk på låsen for skyvehåndtaket og skyv inn skyvehåndtaket.

Frostbeskyttelse

OBS

Frost ødelegger apparatet hvis det ikke er helt tomt for vann.

Oppbevar apparatet på et frostfritt sted.

Hvis frostfri oppbevaring ikke er mulig:

1. Tapp ut vannet.
2. Pump vanlig frostbeskyttelsesmiddel gjennom apparatet.
3. Kjør apparatet i maks. 1 minutt til pumpen og ledningene er tomme.

Merknad

Bruk vanlig frostbeskyttelsesmiddel basert på glykol for biler. Ta hensyn til håndteringsforskriftene fra produsenten av frostbeskyttelsesmiddel.

Transport

⚠FORSIKTIG

Fare for personskader, fare for materielle skader

Ta hensyn til apparatets vekt under transport.

OBS

Fare for materielle skader

Beskytt avtrekkeren på høytrykkspistolen mot skader.

1. Sikre apparatet så det ikke kan skli eller velte iht. de gyldige retningslinjene ved transport i kjøretøy.
2. For transport over lengre strekninger trekker du apparatet bak deg etter skyvehändtaket.
3. Trekk apparatet opp trinn for trinn for å gå opp trapper. Glideskinnene beskytter apparathuset mot skader.

1. Sett tilkoblingsstussen til flaterenseren på høytrykksvaskerens transportholder.
2. Skru overfalsmutteren på omtrent 1 omdreining.

Lagring

⚠FORSIKTIG

Fare for personskader, fare for materielle skader.

Ta hensyn til apparatets vekt ved lagring.

1. Oppbevar apparatet kun innendørs.

Stell og vedlikehold

⚠️FARE

Fare for personskade ved å la maskinen gå uten tilsyn og ved elektrisk støt.

Slå apparatet av før alt arbeid og trekk ut støpselet.

Sikkerhetsinspeksjon/vedlikeholdskontrakt

Du kan avtale regelmessig sikkerhetsinspeksjon med forhandleren din, eller inngå en vedlikeholdskontrakt.

1. Rengjør silen i vanntilkoblingen.

Rengjøre silen i vanntilkoblingen

1. Skru av overfalsmutteren.
2. Trekk ut slangestussen med sil.
3. Rengjør silen på utsiden og skyll av den.

Merk: Orienter sekskanten til slangestussen med apparatets tilkobling.

1. Sett inn slangestussen med sil.
2. Trekk til overfalsmutteren.

Hver 500. driftstime, minst årlig

1. La kundeservice utføre vedlikehold på apparatet.
2. Skift olje.

Skifte olje

Merknad

For oljemengde og -typer, se avsnittet "Tekniske spesifikasjoner"

1. Skru ut 4 skruer.
2. Ta av apparatdekselet.

Bilde É

1. Sving oljetappeslangen nedover og hold den over en oppsamlingsbeholder.
2. Trekk proppen ut av oljetappeslangen.
3. Ta av lokket.
4. Ta skumstoffet ut av oljetanken.
5. Vent til oljen har rent helt ut.

Bilde F

1. Sett proppen inn i oljetappeslangen.
2. Sving oljetappeslangen opp og sett den på plass.
3. Fyll på med oppmålt oljemengde.
4. Sett skumstoffet inn i oljetanken.
5. Sett på lokket og trykk det på plass.

Bilde G

Skifte høytrykksslange

ADVARSEL

Fare for personskader

Følg trinnene nedenfor nøye og fest slangetrommelen som beskrevet.

1. Løft av dekslet på slangetrommelen med en skrutrekker.

Bilde H

①Deksel

1. Rull høytrykksslangen helt ut fra slangetrommelen.
2. Sett en unbrakonøkkel med en nøkkelvidde på 10 mm gjennom den sekskantede åpningen i huset. Sett unbrakonøkkelen så langt inn at slangetrommelen blokkeres.

Bilde I

①Åpning, sekskantet
4. Skru ut 2 skruer.

Bilde J

① Skrue
②Høytrykksslange
③ Slangestopper

1. Fjern slangestopperen fra høytrykksslangen.
2. Trekk ut sikkerhetskroken.

Bilde K

① Sikkerhetslås
2 Slangetilkobling
③ Høytrykksslange

1. Trekk høytrykksslangen ut av slangetilkoblingen.

2. Sett inn ny høytrykksslange gjennom de to slange- styrerullene og inn i slangetilkoblingen. Følg slange- trommelens rotasjonsretning.

Bilde L

① Slangestyrerull

1. Sett sikkerhetskroken inn i slangetilkoblingen.
2. Sjekk at alle underlagsskiver er bak sikkerhetskroken.
3. Sett slangestopperen på den andre enden av høytrykksslangen. Avstand til slangeenden: ca. 1 m (til høytrykkspistolen).
4. Hold i slangetrommelen og fjern unbrakonøkkelen.
5. Lås opp slangetrommelen ved å dra i høytrykksslangen, og la høytrykksslangen sakte rulle opp. Kontroller rullehastigheten ved å holde i slangen.
6. Sett på dekslet igjen.

Utbedring av feil

⚠️FARE

Fare for personskade ved å la maskinen gå uten til- syn og ved elektrisk støt.

Slå apparatet av før alt arbeid og trekk ut støpselet.

La autorisert kundeservice kontrollere de elektriske komponentene og reparere dem.

Oppsøk en autorisert kundeservice ved feil som ikke er oppført i dette kapittelet, i tvilstilfeller og når det uttrykkelig oppfordres til det.

• Kontroller strømledningen for skader.
• Kontroller nettspenningen.
• Hvis apparatet er overopphetet: a Sett apparatbryteren på "0". b La apparatet avkjøles i minst 15 minutter. c Sett apparatbryteren på "1".
• Oppsøk kundeservice ved elektrisk feil.

Apparatet bygger ikke opp trykk

• Kontroller størrelsen på munnstykket, nødvendige størrelser finner du i kapittelet "Tekniske spesifikasjoner".
• Luft ut apparatet, se kapittelet "Lufte ut apparatet".
• Rengjør silen i vanntilkoblingen.
• Kontroller vanntilløpsmengden, for nødvendig mengde, se kapittelet "Tekniske spesifikasjoner".
  • Rengjør munnstykket.
• Oppsøk kundeservice ved behov.

Pumpen er ikke tett

Opp til 3 dråper vannlekkasje per minutt er tillatt.
- Ved større lekkasje må apparatet kontrolleres av kundeservice.

Pumpen banker

• Kontroller at vannledningen er tett.
• Luft ut apparatet, se kapittelet "Lufte ut apparatet".
• Oppsøk kundeservice ved behov.

For lav innblanding av rengjøringsmiddel

• Etterfyll beholderen til skummunnstykket.
• Sett en større blende på sugeslangen.
• Kontroller sugeslangen og skummunnstykket for avleiringer av rengjøringsmiddel. Fjern avleiringer med lunkent vann.

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle

landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden)

Tekniske spesifikasjoner

			HD 6/15MXA	HD 6/15MXA	HD 7/17MXA	HD 6/16-4MXA	HD 7/14-4MXA	HD 7/16-4MXA	HD 8/18-4MXA
Landsspesifikke varianter
Land EU CH EU EU EU EU EU
Elektrisk tilkobling
Spenning	V		230				230
F a s e	~		1	1	3	1	1	3
Frekvens Hz 50 50 50 50 50 50
Tilkoblingskapasitet kW 3,1 2,3 4,2 3,3 3,4 4,2 4,6
Beskyttelsesgrad		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Nettsikring (treg)	A	16	10	16	16	16	16	16
Skjøteledning 30 m	mm^2	2,5 2,5	2,5 2,5	2,5 2,5	2,5 2,5
Vanntilkobling
Tilførselstrykk (maks.)	MPa	1	1	1	1	1	1	1
Tilførselstemperatur (maks.)	°C	60	60	60	60	60	60	60
Tilførselsmengde (min.)	l/min	13 13	15 13	15 15	16
Innsugingshøyde (maks.)	m	0,5 0,5	0,5 0,5	0,5 0,5	0,5 0,5
Effektspesifikasjoner apparat
Dysestørrelse på standarddysen		033 038	040 034	043 042	042
Driftstrykk	MPa	15 12	17 16	14 16	18
Driftsovertrykk (maks.)	MPa	22,5	18	25,5	24	21	24	27
Transportmengde, vann	l/min	9,3	9,6	11,6	9,9	11,5	11,6	12,5
Rekylkraften til høytrykkspistolen	N	28,6	28,6	35,5	30	32,2	34,5	41,8
Mål og vekt
Gjennomsnittlig driftsvekt	kg	37 37	39 45	46 46	48
Lengde	mm 455	455 455	455 455	455 455	455
Bredde	mm 400	400 400	400 400	400 400	400
Høyde, skyvehåndtak nede, (oppe)	mm 890(970)	890(970)	890(970)	890(970)	890(970)	890(970)	890(970)	890(970)
Oljemengde	l	0,25	0,25	0,20	0,35	0,35	0,35	0,35
Oljetyper		15W40	0W40	SAE 90	0W40	0W40	SAE 90	SAE 90
Registrerte verdier mht. EN 60335-2-79
Hånd-arm-vibrasjonsverdi	m/s^2	2,8 2,8	2,9 2,8	2,7 2,5	2,3
Usikkerhet K	m/s^2	0,8 0,8	0,8 0,9	0,8 0,7	0,7
Lydtrykknivå L_pA	dB(A)	74	74	78	72	69	72	73
Usikkerhet K_pA	d	B	(	A	) 3	3	3	3
Lydeffektnivå L_WA + usikkerhet K_WA	dB(A)	90	90	94	88	85	88	89

Unntaksgrunn i henhold til forordning (EU) 2019/1781

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen-

de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at

denne erklæringen blir ugyldig.

Produkt: Høytrykksspyler

Typ: 1.150-xxx

Typ: 1.151-xxx

Typ: 1.524-xxx

Gjeldende EU-direktiver

2000/14/EF

Undertegnede handler på vegne av og med fullmakt fra styret.

H. Jenner

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
