BRUKSANVISNING DCH363 DEWALT

Norsk (oversatt fra de originale instruksjonene) 107

EF-overensstemmelseserklæring

MASKINDIREKTIV

OPLADELIG BOREHAMMER DCH363, DCH364

DEWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med: 2006/42/EF, EN 60745-1, EN 60745-2-6.

BEMÆRK: For at sikre maksimal ydeevne og levetid for Li-Ion batterier skal batteripakken lades helt op, før den anvendes første gang.

Opladningsproces

BEMÆRK: Batteripakker og opladere medfølger ikke til N-modeller.

ADVARSEL: For at reducere risikoen for personskade skal du ALTID anvende den rette håndposition som vist.

Starte og stoppe (fi g. A)

• Følg anvisningeme for slagboring.

Du har valgt et DEWALT verktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DEWALT til en av de mest pålitelige partnere for profesjonelle brukere.

Tekniske data

	DCH363	DCH364
Spenning		V	36
Type 1 1
Turtall, ubelastet min		1	0-1100	0-1100
Utgangseffekt		W	600	600
Slagkraft (EPTA 05/2009) J 2,3		2,3
Maksimal borekapasitet i stål/tre/betong		mm	13/30/26	13/30/26
Verktøyholder			SDS Plus ^1	SDS Plus ^4
Slag pr. minutt			4500	4500
Vekt (uten batteripakke)		kg	2,6	2,8
L _ha	(lydtrykk)	dB(A)	86	86
K _ha	(lydtrykk usikkerhet)	dB(A)	3	3
L _ha	(lydeffekt)	dB(A) 97	97
K _ha	(lydeffekt usikkerhet)	dB(A)	3	3
Totalverdier vibrasjon (triax vector sum) bestemt iht. EN 60745:
Verdi vibrasjonsstøy a _h Boring i metall
a _h,D =		m/s ^2	<2,5	<2,5
Usikkerhet K =		m/s ^2	1,5	1,5
Verdi vibrasjonsstøy a _h Boring i belong
a _h,HD =		m/s ^2 7,1	7,1
Usikkerhet K =		m/s ^2	1,5	1,5
Verdi vibrasjonsutslipp a _h Meisling
a _h,Choq =		m/s ^2 5,5	5,5
Usikkerhet K =		m/s ^2	1,5	1,5
Verdi vibrasjonsutslipp a _h Skruing uten slag
a _h =		m/s ^2	<2,5	<2,5
Usikkerhet K =		m/s ^2	1,5	1,5

36

NORSK

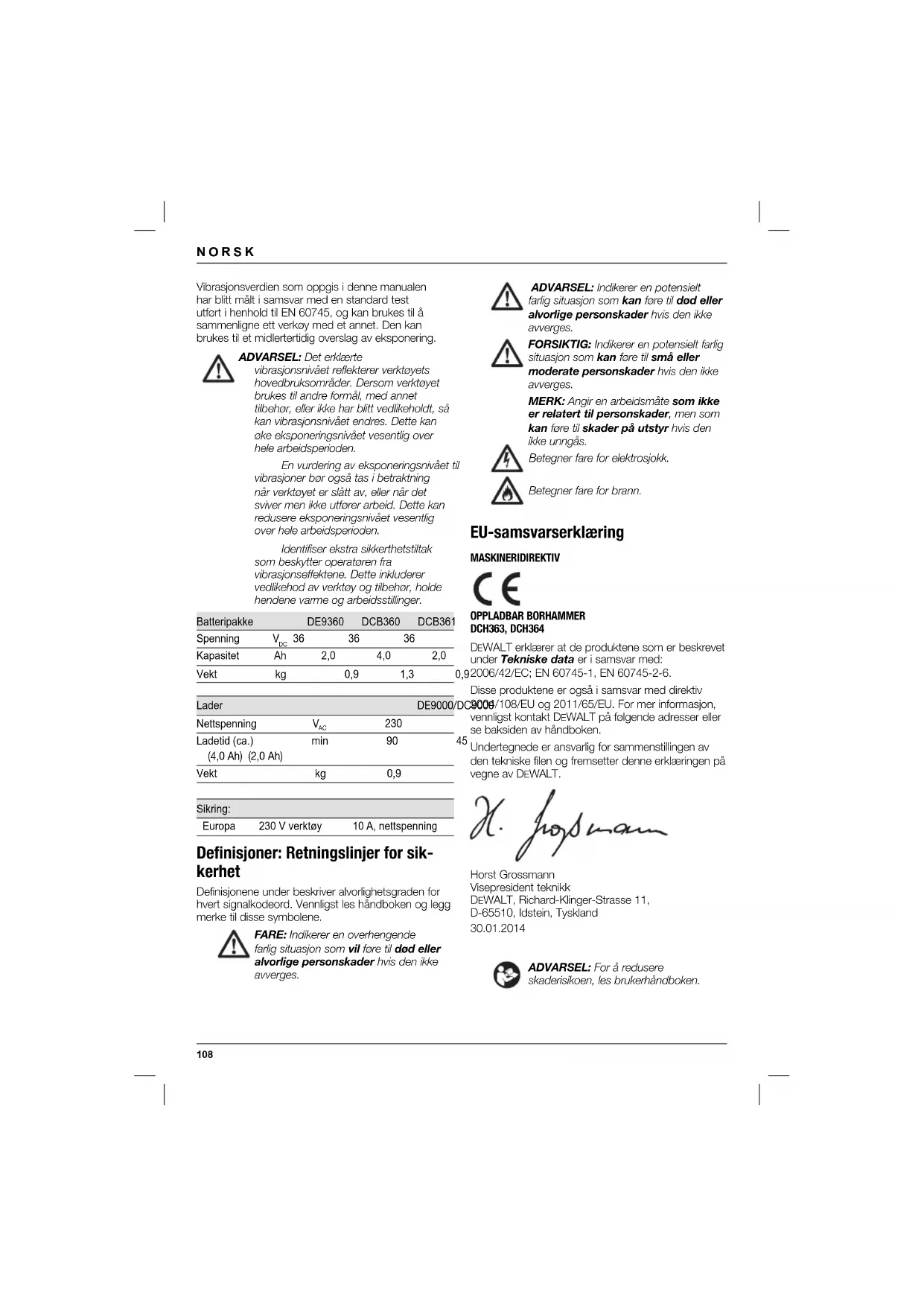

Vibrasjonsverdien som oppgis i denne manualen har blitt målt i samsvar med en standard test utført i henhold til EN 60745, og kan brukes til å sammenligne ett verkoy med et annet. Den kan brukes til et midlertertidig overslag av eksponering.

vibrasjonsnivået reflekterer verktøyets hovedbruksområder. Dersom verktøyet brukes til andre formål, med annet tilbehør, eller ikke har blitt vedlikeholdt, så kan vibrasjonsnivået endres. Dette kan oke eksponeringsnivået vesentlig over hele arbeidsporden.

En vurdering av eksponeringsnivået til vibrasjoner bor også tas i betraktning när verktøyet er slått av, eller när det sviver men ikke utförer arbeid. Dette kan redusere eksponeringsnivået vesentlig over hele arbeidsperioden.

Identifiser ekstra sikkerthetstiltak som beskytter operatoren fra vibrasjonseffektene. Dette inkluderer vedlikehod av verktøy og tilbehør, holde hendene varme og arbeidsstillinger.

Batteripakke		DE9360	DCB360	DCB361
Spenning	V_DC 36	36	36
Kapasitet	Ah	2,0	4,0	2,0
Vekt	kg	0,9	1,3	0

Lader		DE9000
Nettspenning	V_AC	230
Ladetid (ca.) (4,0 Ah) (2,0 Ah)	min	90
Vekt	kg	0,9

Sikring:

Europa 230 V verktøy 10 A, nettspenning

Definisjoner: Retningslinjer for sikkerhet

Definisjonene under beskriver alvorlighetsgraden for hvert signalkodeord. Vennligst les håndboken og legg merke til disse symbolene.

FARE: Indikerer en overhengende farlig situasjon som vil føre til død eller alvorlige personskader hvis den ikke avverges.

ADVARSEL: Indikerer en potensielt farlig situasjon som kan fore til død eller alvorlige personskader hvis den ikke avverges.

FORSIKTIG: Indikerer en potensielt farlig situasjon som kan føre til små eller moderate personskader hvis den ikke avverges.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

Betegner fare for elektrosjokk.

Betegner fare for brann.

EU-samsvarserklæring

MASKINERIDIREKTIV

OPPLADBAR BORHAMMER DCH363, DCH364

DEWALT erklærer at de produktene som er beskrevet under Tekniske data er i samsvar med:

0.92006/42/EC; EN 60745-1, EN 60745-2-6.

Disse produktene er også i samsvar med direktiv /DC3006/108/EU og 2011/65/EU. For mer informasjon, vennligst kontakt DEWALT på følgende adresser eller se baksiden av håndboken.

45 Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.

H. Jopsmann

Horst Grossmann

Visepresident teknikk

DEWALT, Richard-Klinger-Strasse 11,

D-65510, Idstein, Tyskland

30.01.2014

ADVARSEL: For å redusere

skaderisikoen, les brukerhåndboken.

Generelle sikkerhetsadvarsler for elektriske verktøy

SEL! Les alle sikkerhetsadvarsler og alle instruksjoner. Manglende overholdelse av advarslene og instruksjonene kan resultere i elektrisk sjokk, ild og/eller alvorlig skade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktoy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktoy eller ditt batteridrevne (uten ledning) elektriske verktoy.

a) Hold arbeidsområdet godt opplyst. Rotete eller morke områder er en invitasjon til ulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektnisk verktøy skaper gnister som kan antenne støv eller gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan føre til at du mister kontrollen.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjøkk.
b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det oke risikoen for elektrisk sjokk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut stopselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk

av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) PERSONLIG SIKKERHET

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan fore til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader.
c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn stopselet mens elektriske verktøy har bryteren på øker faren for ulykker.
d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade.
e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.
f) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler.
g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterle farer.
a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det niktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.
b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.
c) Koble støpselet fra strømkilden og/eller batteripakken fra det elektriske verktoyet før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktoy. Slike preventive sikkerhetsforanstaltninger reduserer

4) BRUK OG VEDLIKEHÖLD AV ELEKTRISKE VERKTÖY

risikoen for å starte det elektriske verktoyet ved et uhell.

d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.
e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.
f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.
g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan fore til en farlig situasjon.

5) BRUK OG VEDLIKEHOLD AV BATTERIDREVNE VERKT∅Y

a) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan fore til brannfare dersom den brukes med en annen batteripakke.
b) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader eller brann.
c) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan føre til brannskader eller brann.
c) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i oynene, oppsøk lege umiddelbart. Batterivæske kan fore til irritasjon eller forbrenninger.

6) VEDLIKEHOLD

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.

Ekstra spesifi kke sikkerhetsregler for roterende borhammere

• Bruk hørselsvern. Eksponering mot støy kan fore til tap av hørsel.
• Bruk hjelpehåndtakene dersom de leveres med verktøyet. Å miste kontroll kan forårsake personskade.
• Hold det elektriske verktøyet kun i isolerte gripeoverflater när du utfører operasjoner hvor skjæreverktøyet kan komme i kontakt med skjulte ledninger. Kutteutstyt som kommer i kontakt med en strømførende ledning kan føre til at eksponerte metalldeler på verktøyet blir strømførende, og kan gi operatøren støt.
• Bruk klemmer eller en annen praktisk metode for å feste og støtte arbeidsstykket til en stabil plattform. Det er ikke stabilt nok å holde arbeidsstykket med hånden eller mot kroppen din. Dette kan fore til at du mister styringen.
• Bruk vernebriller eller annen øyebeskyttelse. Hamring forer til at spon kan fly av gårde. Flygende spon kan fore til permanent øyeskade. Bruk støvmaske eller åndedrettsvem under bruk som genererer stov. Hørselvern er nodvendig for de fleste bruksområder.
• Ha hele tiden et godt grep på verktøyet. Ikke forsøk å bruke dette verktøyet uten å holde det med begge hender. Vi anbefaler å bruke sidehåndtaket hele tiden. Dersom dette verktøyet brukes med bare én hånd, vil det føre til at du mister kontrollen. Det kan også være farlig å bryte gjennom eller støte på harde materialer, som f.eks. armeringsjem. Fest sidehåndtaket godt for bruk.
• Ikke bruk dette verktøyet over lengre tid. Vibrasjoner forårsaket av hammeren kan være skadelig for hender og armer. Bruk hansker for å få ekstra demping, og begrens eksponeringen ved å ta jevnlige hvilepauser.
• Ikke overhal bits selv. Overhaling av meisler må utføres av en autorisert spesialist. En feil overhalt meisel kan føre til personskader.
• Bruk arbeidshansker når du bruker verktøy eller skifter bits. Tilgjengelige metalldeler på verktoyet og på bits kan bli svært varme under bruk. Små biter med brukket materiale kan skade hendene dine.
• Ikke legg verktøyet ned før bitsen har stanset helt. Bits i bevegelse kan føre til personskader.

• Ikke slå bits som har kjørt seg fast med en hammer for å løsne den. Metallbiter eller materialspon kan løsne og føre til personskader.

• Lett slitt meisel kan slides opp.

• Hold strømkabelen bort fra den roterende bitsen. Ikke vikle kabelen rundt kroppsdeler. En elektrisk kabel viklet rundt en roterende bits kan føre til personskader og tap av kontroll.

Andre farer

Følgende farer er forbundet med bruken av roterende hammere:

- skader forårsaket av berøring av verktøyets roterende eller varme deler

Selv om du følger de relevante sikkerhetsforskrifter og bruker sikkerhetsanordningene, er det visse farer som ikke kan unngås. Disse er:

Hørselsskader.

• Fare for å klemme fi ngrene när tilbehør skiftes.
• Helseskader som følge av innånding av støv som oppstår ved arbeid med betong og/eller murstein.

Merking på verktøyet

Følgende piktogrammer vises på verktøyet:

Datokoden (20), som også inkluderer produksjonsåret, står trykt på den delen av huset som utgjør koblingen mellom verktøyet og batteriet.

Eksempel:

2014 XX XX

Produksjonsår

Viktige sikkerhetsinstruksjoner for alle batteriladere

TA VARE PÅ DISSE INSTRUKSJONENE:

Denne manualen inneholder viktige sikkerhets- og driftsinstruksjoner for DE9000/DC9000 battenlader.

- Før du bruker laderen, må du lese alle instruksjoner og advarselsmerker på laderen, batteripakken og produktet som bruker batteripakken.

FARE: Fare for dødelig elektrisk sjokk. 230 volt foreligger på ladeklemmene. Ikke undersøk med strømforende gjenstander. Dette kan føre til elektrosjokk eller dødelig elektrosjokk.

ADVARSEL: Fare for elektrosjokk. Ikke la væske trenge inn i laderen. Dette kan føre til elektrosjokk.

FORSIKTIG: Fare for brannskader. Bruk kun DEWALT oppladbare batterier for å redusere risikoen for skader. Andre typer batterier kan sprekke og forårsake person- og materiellskader.

FORSIKTIG: Når laderen er tilkoblet kraftforsyningen kan de eksponerte ladekontaktene inne i laderen under visse forhold bli kortsluttet av fremmedlegemer. Fremmedlegemer med stromførende egenskaper inkludert, men ikke begrenset til, stålull, aluminiumsfolie eller alle avleiringer av metalliske partikler må holdes borte fra kamrene på laderen. Koble alltid laderen fra kraftforsyningen når det ikke er noen batteripakke i kammeret. Koble fra laderen før rengjöring.

• IKKE forsøk å lade opp batteripakken med noen andre ladere enn dem som er oppgitt i denne håndboken. Laderen og batteripakken er spesielt designet for å virke sammen.
• Disse laderne er ikke beregnet for noen annen bruk enn å lade opp DEWALT-batterier. Enhver annen bruk kan føre til fare for brann, elektrosjokk eller dødelig elektrosjokk.
• Ikke utsett laderen for regn eller snø.
• Trekk i kontakten i stedet for ledningen når du kobler fra laderen. Dette reduserer risikoen for skader på kontakten og ledningen.
• Sørg for at ledningen er plassert slik at ingen kan tråkke på dem, snuble i dem eller på annet vis utsette dem for skade eller belastning.
• Ikke bruk en skjøteledning hvis det ikke er absolutt nødvendig. Bruk av en uegnet skjøteledning kan føre til fare for brann, elektrosjokk eller dodelig elektrosjokk.
• Ikke legg noe oppå laderen eller legg den på mykt underlag som kan blokkere ventilasjonsåpningene og føre til at den blir for varm innvendig. Plasser laderen i en posisjon borte fra alle varmekilder. Laderen ventileres gjennom åpninger i toppen og bunnen av kapslingen.

NORSK

• Ikke bruk laderen med skadet ledning eller støpsel — få disse erstattet omgående.
• Ikke bruk laderen hvis denne har vårt utsatt for et kraftig støt, mistet på gulvet eller skadet på noen annen måte. Ta den med til et autorisert reparasjonssenter.
• Ikke demonter laderen; ta den med til et autorisert servicesenter när den trenger service eller reparasjoner. Ukorrekt remontering kan føre til fare for elektrosjøkk, dødelig elektrosjøkk eller brann.
• Koble laderen fra strømuttaket før rengjøring. Dette reduserer faren for elektrosjokk. Å fjerne batteripakken reduserer ikke denne faren.
• ALDRI forsøk å koble sammen 2 ladere.
• Laderen er designet for å gå på standard 230 V nettspenning. Ikke forsøk å drive den med noen annen spenning. Dette gjelder ikke laderen for kjøretøy.

TA VARE PÅ DISSE INSTRUKSJONENE

Ladere

DE9000/DC9000-laderne lader kun 36 V Li-Ion-batterier.

Denne laderen krever ingen justering og er konstruert for å være så enkel å bruke som mulig.

Ladeprosedyre (fi g A, B)

FARE: Fare for dødelig elektrisk sjokk. 230 volt foreligger på ladeklemmene. Ikke undersøk med stromførende gjenstander. Fare for elektrosjokk eller dødelig elektrosjokk.

1. Plugg laderen (13) inn i en passende stikkontakt før du setter inn batteripakken.
2. Sett batteripakken inn i laderen. Laderen er utstyrt med en bensinmåler med tre lamper som vil blinke i samsvar med batteripakkens ladestatus.
3. Når ladingen er ferdig, indikeres dette ved at det rode lyset står på kontinuerlig. Pakken er fullt ladet, og kan brukes nå eller bli igjen i laderen.

MERK: For å sikre maksimum ytelse og levetid på Li-Ion batterier, lad batteriet helt opp før første gangs bruk.

Ladeprosess

Se tabellen under for ladestatus på batteripakken.

Ladestatus

1 lys blinker < 33%

1 lys blinker, 1 lys på 33-66%

1 lys blinker, 2 lys på 66-99%

3 lys på 100%

Automatisk oppdateringsmodus vil utlikne eller balansere de individuelle cellene i batteripakken til sin høyeste kapasitet. Batteripakker bør fornyes ukentlig eller när batteriet ikke lenger yter samme mengde arbeid.

Plasser batteriet i laderen som vanlig for å fornye batteripakken. La batteripakken stå i laderen i minst 10 timer.

Forsinkelse for varm/kald pakke

Når laderen registrerer at batteriet er for varmt eller for kaldt, starter den automatisk en forsinkelse ved varm/kald pakke, og utsetter ladingen til batteriet har nådd en passende temperatur. Laderen kobler deretter automatisk til lademodus. Denne funksjonen sikrer maksimal levelid for batteriet.

KUN LI-ION BATTERIPAKKER

Li-lon-batterier er konstruert med et Electronic Protection System (elektronisk beskyttelsessystem) som beskytter batteriet mot overbelastning, overoppheting eller dyputlading.

Verktöyet vil automatisk slå seg av när det elektroniske beskyttelsessystemet aktiveres. Hvis dette oppstår, må Li-lon-batteriet settes i laderen til det er fulladet.

Viktige sikkerhetsinstruksjoner for alle batteripakker

MERK: For å sikre maksimum ytelse og levetid på Li-lon batterier, lad batteriet helt opp før første gangs bruk.

Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

LES ALLE INSTRUKSJONER

• Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Å sette inn eller fjerne batteriet fra laderen kan antenne støv eller gasser.

• Lad batteriepakene kun i DEWALT-ladere.

• MÅ IKKE sprutes på eller dyppes i vann eller andre væsker.

• Ikke oppbevar eller bruk verktøyet eller batteripakken på steder hvor temperaturen kan nå eller overskride 40 °C (slik som utvendige skur eller metallbygninger om sommeren).

FARE: Forsok aldri å åpne batteripakker av noen grunn. Ikke sett batteripakken inn i laderen hvis denne er sprukket eller skadet. Ikke klem, slipp eller skad batteripakken. Ikke bruk en batteripakke eller lader som har vårt utsatt for et kraftig støt, mistet på gulvet eller skadet på noen måte (f.eks. gjennomboret av en spiker, truffet med en hammer, träkket på). Dette kan føre til elektrosjokk eller dodelig elektrosjokk. Skadede batteripakker må returneres til servicesenteret for å resirkuleres.

FORSIKTIG: Legg verktöyet på siden på et stabilt underlag hvor det ikke utgjør noen fare for snubling eller velting. Noen verktøy med store batteripakker står oppreist på batteripakken, men kan lett slås over ende.

SPESIELLE SIKKERHETSINSTRUKSJONER FOR LITIUM ION (Li-Ion)

• Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.
• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på oyet, skyller du det åpne oyet i 15 minutter eller til imitasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.
• Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomene vedvarer

ADVARSEL: Fare for brannskader. Batterivæsken kan antennes hvis den utsettes for gnister eller flammer.

Transport

DEWALT batterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods

de fleste tilfeller vil transport av en DEWALT batteripakke være unntatt fra klassifisering som et fullt regulert Klasse 9 farlige materiale. Generelt er det to tilfeller som krever transport i henhold til Klasse 9:

1. Lufttransport av mer enn to DEWALT litium-ion batteripakker dersom pakken kun inneholder batteripakker (ingen verktoy).
2. Transport av et litium-ion batteri med nominell energi over 100 Watt timer (Wh). Alle litium-ion batterier har energimerking Watt timer angitt på pakken.

Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon.

Transport av batterier kan kanskje føre til brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskytlet og godt isolerte fra materialer som kan komme i kontakt og føre til kortslutning.

Informasjonen i dette avsnittet av manualen er gilt i god tro og ansett som noyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjoperens ansvar å sikre at aktivitetene samsvarer med de gjeldende retningslinjer.

Batteripakke

BATTERITYPE

The DCH363 og DCH364 drives av 36 volt Li-Ion batteripakker.

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For optimal batteriytelse og levetid bør batteripakker lagres i romtemperatur når de ikke er i bruk.

MERK: Li-lon-batteripakker bör være fulladet når de legges bort til lagring.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i denne håndboken, viser merkene på laderen og batteriet følgende piktogrammer:

Ikke berør dem med ledende gjenstander

Sett ikke skadete batteripakker inn i laderen

Avhend batteripakken ifølge gjeldende miljøforskrifter

Ikke brenn batteripakken

Lad kun DEWALT batteripakker med de angitte DEWALT laderne. Lading av andre batteripakker enn de angitte DEWALT batteriene med en DEWALT lader kan fore til at de sprekker eller til andre farlige situasjoner.

Pakkens innhold

Pakken inneholder:

1 Trådlos roterende borhammer
1 Sidehåndtak
1 Dybdejusteringsstang
1 Støravsugsystem
1 Nøkkelfri chuck (DCH364)
2 Batteripakker (D2, M2)
1 Batteripakke (D1, M1)
1 Lader
1 Utstyrsboks
1 Brukermanual

MERK: Batteripakker og ladere er ikke inkludert ved N-modeller.

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått under transport.
• Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk.

Beskrivelse (fi g. A, A1, D, H)

SEL: Aldri modifiser

elektroverktoyet eller noen del av det. Dette kan fore til materiell- eller personskader.

1 Bryter for variabel hastighet
2 Glidebryler forover/revers
3 Modusvelger
4 Sikkerhetslås
5 Verktøyholderen for SDS Plus®
6 Låsekrage
7 Stovdeksel
8 Dybdejusteringsstang
9 Sidehåndtak

10 Hovedhåndtak

11 Batteripakke
12 Utløserknapp
13 Lader
14 Ladeindikatorer (rød)
15 Verktoyholder/låsekrage
16 Nøkkellos chuck

TILTENKT BRUK

Din trådløse roterende borhammer er utformet for profesjonell boring, hammerboring og skrutrekking samt for lett meisling.

Disse kraftige roterende borhammerne er elektroverktøy for profesjonelle. IKKE la barn komme i kontakt med verktøyet. Uerfarne operatører trenger tilsyn når de bruker dette verktøyet.

• Små barn og uføre. Dette apparatet er ikke tiltenkt bruk av små barn eller uføre uten oppsyn.
• Dette apparatet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

SYSTEM FOR ST∅VAVSUG

17 Elektriske pinner for system for støvutsuging
18 Støvutsugingssystem (D25302DH) ^*
19 Støvutsugingssystem festet til roterende trykklufthammer

*Støvsugersystemet (D25302DH) kan kjøpes separat hos din lokale DEWALT-forhandler med en ekstra kostnad.

OVERBELASTNINGSKOBLING

Hvis en drillbit setter seg fast, blir kraftoverføringen til drillspindelen avbrutt. På grunn av de resulterende kreftene, må du alltid holde verktøyet med begge hender og stå stødig.

BREMSEMEKANISME

Når du slipper den justerbare hastighetsbryteren, slutter spindelen straks å rotere.

AKTIV VIBRASJONSKONTROLL

Den aktive vibrasjonskontrollen nøytraliserer tilbakeslagsvibrasjon fra hammermekanismen. Vibrasjonen i hånd og arm reduseres, slik at verktøyet blir mer komfortabelt i bruk over lang tid, og slik at levetiden til verktøyet forlenges. Når verktøyet er i gang, vil en fjærbelastet mekanisme utligne vibrasjonskreftene. Du vil kjenne den dempende effekten når du setter trykk på verktøyet. Sørg for at fjæren er engasjert, men ikke for hardt. Mekanismen må få lov til å "fl yte".

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun én spenning. Altid kontroller at spenningen til batteripakken samsvarer med spenningen på merkeskiltet. Sørg også för at spenningen på laderen samsvarer med spenningen på strømnettet.

Din DEWALT-lader er dobbeltisolert i samsvar med EN 60335; det trengs derfor ikke noen jordledning.

Dersom tilførselsledningen er skadet, må den byttes i en spesialledning som fås via DEWALT-serviceorganisasjon.

Bruk av skjøteledning

Skjoteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjoteledning som egner seg for kraftforsyningen til din lader (se Tekniske data). Minimum størrelse på lederen er 1 mm ^2 ; maksimum lengde er 30 m.

ADVARSEL: Alltid fjem batteripakken før montering og justering. Alltid slå av verktøyet før du setter inn eller tar ut batteripakken.

ADVARSEL: Bruk kun DEWALT batteripakker og ladere.

Sette inn og fjerne batteripakken (fi g. A)

• Når du skal sette inn batteripakken (11), juster den mot batterirommet på verktøyet. Skyv batteripakken inn i rommet og trykk på den til batteriet klikker på plass.
• For å fjerne batteripakken, trykk på utløserknappen (12) og trekk samtidig batteripakken ut av batterirommet.

LADEINDIKATOR BATTERIPAKKER (FIG. A)

Noen DEWALT batteripakker inkluderer en ladeindikator som består av tre grønne LED som indikerer hvor mye lading som er igjen i batteripakken.

For å aktivere ladeindikatoren, trykk og hold indikatorknappen (21). En kombinasjon av tre grønne LED-lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må lades opp.

NORSK

MERK: Ladeindikatoren er bare an indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktoyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerens bruksområde.

Valg av funksjon (fi g. C)

Verktøyet har følgende driftsmåter:

Boring: for skrutrekking, boring i stål, tre og plast

Hammerboring: for boring i betong og murverk.

un hamring for lett hakking.

• Du velger driftsmodus ved å trykke inn sikkerhetslåsen (4) og dreie modusvalgbryteren (3) til den peker mot symbolet for ønsket modus.
• Slipp sikkerhetsläsen og kontroller at modusvalgbryteren er låst på plass.

ADVARSEL: Ikke bytt bruksmodus mens verktøyet er i drift.

Montering og fjerning av SDS Plus® tilbehør (fi g. D)

Maskinen bruker SDS Plus® bor (se tverrsnitt av SDS Plus® borskaft i fi g. D).

• Rengjør og smør kroneskaftet til SDS Plus®.
• Sett kroneskaftet til SDS Plus ^ inn i verktøyholderen for SDS Plus ^ (5).
• Dytt boret ned og vri den litt til den passer inn i sporene.
• Dra i skaftet for å sjekke at den er riktig låst. Hammerfunksjonen krever at boret kan bevege seg aksialt flere centimeter när det er låst i verktoyholderen for SDS Plus®.
• For å fjerne et bor, dra låsehylsen for verktøyholderen for SDS Plus® (15) og dra ut boret.

Montering av sidehåndtak (fi g. E)

Sidehåndtaket (9) kan monteres slik at det passer både for høyre- og venstrehendte brukere.

• Løsne sidehåndtaket.
- For høyrehendte brukere, skyv klemmen på sidehåndtaket over kragen bak verktøyholderen, med håndtaket til venstre.
- For venstrehendte brukere, skyv klemmen på sidehåndtaket over kragen bak verktøyholderen, med håndtaket til høyre.
- Drei sidehåndtaket i ønsket stilling og skru fast håndtaket.

Innstilling av boredybde (fi g. F)

• Sett riktig borbits i chucken.
  • Løsne sidehåndtaket (9).
• Før dybdejusteringsstangen (8) gjennom hullet i sidehåndtak-klemmen.
• Juster boredybden som angitt.
• Skru fast sidehändtaket.

Forover/bakover-skyvebryter (fi g. G)

• Skyv skyvebryteren for forover/bakover (2) til LH-siden for rotering forover (RH). Se pilene på verktøyet.
• Skyv skyvebryteren for forover/bakover (2) til RH-siden for rotering bakover (LH)

FORSIKTIG: Vent alltid til motoren har stanset helt før rotasjonsretningen endres.

Bytte ut verktøyholderen for SDS Plus® med nøkkelløs chuck (fi g. H)

DCH364

Skru låsemansjetten (6) i posisjon ulåst og dra verktoyholderen for SDS Plus ^3 (5) av.

• Trykk chucken (16) på spindelen og skru låsemansjetten til låst posisjon.
• For å erstatte den nokkellose chucken med verktoyholderen for SDS Plus ^® , ta forst av den nokkellose chucken på samme måte som verktoyholderen for SDS Plus ^® ble tatt ut. Plasser så verktoyholderen for SDS Plus ^® på samme måte som den nokkellose chucken ble plassert.

FORSIKTIG: Bruk aldri den nøkkelløse chucken (16) i modus for slagboring. Kun verktøyholderen for SDS Plus ^3 skal brukes for slagboring.

Utskifting av støvdekselet (fi g. D)

Støvdekselet (7) hindrer at det trenger støv inn i mekanismen. Skift et slitt støvdeksel.

• Dra tilbake låsehylsen for verktøyholderen for SDS Plus ^ (15) og dra støvdekslet (7) av.
• Utstyr det nye støvdekslet.
• Frigi låsehylden for verktøyholderen for SDS Plus®.

BRUK

Bruksanvisning

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør.

ADVARSEL:

erhold alltid sikkerhetsinstruksene og gjeldende forskrifter.

• Vær oppmerksom på hvor røropplegg og ledninger befi nner seg.
- Trykk bare lett på maskinen (ca. 5 kg). Stor kraft fører ikke til raskere boring, men til at maskinen presterer dårligere og at levetiden eventuelt reduseres.
- Ikke bor eller skru for dypt for å unngå skade på støvdekselet.
- Hold alltid godt fast i verktøyet med begge hender og pass på at du har en god stilling.
- Pass på at sidehendelen er riktig montert när du skal bruke verktøyet.
- Hvis skjæreverktøyet ikke lenger er skarpt, må det erstattes med et nytt skjæreverktøy.

Før maskinen tas i bruk:

• Pass på at batteripakken er (helt) oppladet.
- Forviss deg om at batteriet sitter som det skal.

Korrekt plassering av hendene (fi g. A, I)

ADVARSEL: For å redusere faren for personskade, skal man ALLTID ha hendene i korrekt posisjon, som vist.

ADVARSEL: For å redusere faren for personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon.

Korrekt plassering av hendene krever én hånd på sidehåndtaket (9), med den andre hånden på hovedhåndtaket (10).

Skru på og av (fi g. A)

• Start maskinen ved å trykke på bryteren for variabelt turtall (1). Maskinens turtall avhenger av hvor hardt man trykker på bryteren.
• Maskinen stanses ved å slippe strømbryteren.
• Når du skal läse verktøyet i av-stilling, flytter du forover/bakover-skyvebryteren (2) til midtstillingen.

Slagboring (fi g. A)

• Still inn modusvalgbryteren (3) på "hammerboring".
• Sett i riktig drillbit. For best mulige resultater bør hardmetallbor av høy kvalitet brukes.
• Innstill sidehåndtaket (9).
• Innstill om nødvendig boredybden.
• Marker stedet hvor hullet skal bores.
• Sett drillbiten på plass, og slå på verktøyet.

Boring (fi g. A, H)

• Still inn funksjonsvelgeren (3) på "boring".
• Følg de aktuelle instruksjonene nedenfor som hører til verktøyet ditt:
  Utstyr en chuckadapter/chuckmontering (DCH363). Chucker med nøkkel og nøkkelløse chucker og chuckadaptere kan kjøpes atskilt. Spesielle SDS Plus® skaft kan fås til standard 10 eller 13 mm chucker slik at man kan bruke bits med rette skaft.

- Bytt ut verktoyholderen for SDSnRds nøkkellos chuck (16) (DCH364).

• Gå frem som beskrevet for hammerboring.

FORSIKTIG: Bruk aldri den nøkkelløse chucken (16) i modus for slagboring. Kun verktøyholderen for SDS Plus ^3 skal brukes for slagboring.

Skrutrekking (fi g. A, H)

• Still inn funksjonsvelgeren (3) på "boring".
  • Velg rotasjonsretning.
• Følg de aktuelle instruksjonene nedenfor som hører til verktøyet ditt:

NORSK

- Sett inn en spesiell adapter for sktrutrekking med SDS Plus® for bruk med sekskantede skrutrekkerbor som kan kjøpes atskilt (DCH363).

- Bytt ut verkøyholderen for SDS(5)used nøkkelløs chuck (16) (DCH364).

- Sett i riktig skrutrekkerbits. Ved skruing av skruer som har hoder med spor, må man alltid bruke bits med søkehylse.

- Trykk den justerbare hastighetsbryteren (1) forsiktig ned, slik at du ikke skader skruehodet. Ved rotering bakover (LH), blir hastigheten automatisk redusert, slik at det blir lettere å fjerne skruen.

- Når skruen er på linje med arbeidsemnet, slipper du ut den justerbare hastighetsbryteren for å forhindre at den presses inn i arbeidsemnet.

Hakking (fi g. A)

DCH363, DCH364

- Still inn modusvalgbryteren (3) på "kun hamring".

- Sett i riktig meisel og kontroller at den er skikkelig låst.

- Innstill sidehåndtaket (9).

- Slå på verktøyet og begynn å arbeide.

Det kan være nødvendig å starte motoren i et kort øyeblikk etter at det er skiftet fra meisling til boring. Dette for å synkronisere gearet.

ADVARSEL:

uk redskapet til å blande eller pumpe lett antennelige eller eksplosive vesker (bensin, alkohol etc.)

Ditt DEWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

SEL: For å redusere risikoen for alvorlig personskade, slå av verktoyet og koble batteripakken før du foretar eventuelle justeringer eller fjemer/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

Laderen og batteripakken er vedlikeholdsfrie. Det er ingen deler inne i den som brukeren kan vedlikeholde.

Smøring

Ditt elektriske verktøy trenger ikke ekstra smøring.

Tilleggsutstyr og tilbehør må smøres jevnlig rundt SDS Plus®-koblingen.

Rengjøring

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tør luft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.

ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for å rengjøre ikke-metalliske deler av verktoyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktoyet; aldri dypp noen del av verktoyet i en væske.

INSTRUKSJONER FOR RENGJ∅RING AV LADEREN

ADVARSEL: Fare for elektrosjokk. Koble laderen fra nettllførselen før rengjøring. Smuss og fett kan fjernes fra utsiden av laderen ved hjelp av en klut eller en myk, ikke-metallisk børste. Ikke bruk vann eller noen rengjøringsmidler.

Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggsutstyr enn det som tilbys av DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet.

Forskjellige typer SDS Plus®-borbits og meisler kan fås som ekstrautstyr.

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Beskyttelse av miljøet

Separat innsamling. Dette produktet må ikke kastes sammen med vanlig husholdningsavfall.

Dersom du en dag skulle finne ut at ditt DEWALT produkt må erstattes, eller dersom det ikke lenger trenges av deg, skal det ikke kastes sammen med husholdningsavfallet. Gjor dette produktet tilgjengelig for separat innsamling.

Separat innsamling av brukte produkter og innpakning gjør at materialene kan resirkuleres og brukes om igjen. Gjenbruk av resirkulert materiale hjelper til med å hindre miljøforurensing og reduserer etterspørselen etter råmateriale.

Lokale forskrifter kan ha separat innsamling av elektriske produkter fra husholdningen ved kommunale søppelfyllinger eller hos forhandleren der du kjøper et nytt produkt.

DEWALT har en ordning for å samle inn og resirkulere DEWALT produkter når de har nådd slutten på livsløpet. For å benytte deg av denne tjenesten, vennligst retumer produktet til en autorisert reparator som vil samle dem inn på vegne av oss.

Du kan finne nærmeste autoriserte reparator ved å ta kontakt med dit lokale DEWALT-kontor på den adressen som du finner i denne brukerhåndboken. Alternativt er en liste over autoriserte DEWALT-reparatører og alle detaljer om service etter salg og kontakter tilgjengelig på Internett på: www.2helpU.com.

Oppladbare batteripakker

Denne batteripakken med lang levetid må lades opp når den ikke lenger i stand til å produsere tilstrekkelig kraft til jobber som tidligere lot seg enkelt utføre. Deponer batteripakken på miljøvennlig måte når den har nådd slutten på sin levetid:

• La batteripakken lades ut fullstendig og fjern den deretter fra verktøyet.
• Li-Ion celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.

GARANTI

DEWALT er overbevist om kvaliteten på produktene sine og tilbyr en enestående garanti for profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til, og har på ingen måte negativ innvirkning på, dine kontraktsmessige rettigheter som profesjonell bruker eller på dine lovfestede rettigheter som privat, ikke-profesjonell bruker. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

• 30-DAGERS RISIKOFRI TILFREDSHETSGARANTI •

Dersom du ikke er helt tilfreds med ytelsen til ditt DEWALT-verktøy, kan du ganske enkelt returnere det innen 30 dager, komplett med alle de originale komponentene slik du kjøpte det, til innkjøpsstedet for å få full refusjon. Produktet må ha blitt utsatt for rimelig slitasje og kvittering må fremvises.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Dersom du har behov for vedlikehold eller service på ditt DEWALT-verktøy i de første 12 månedene etter kjøpet, får du 1 service gratis. Den vil gjennomføres gratis hos en autorisert DEWALT reparator. Kvittering må fremvises. Inkluderer arbeid. Ekskluderer tilbehør og reservedeler såfremt disse ikke sviktet under garantien.

• ET ÅRS FULL GARANTI •

Dersom clitt DEWALT-produkt blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdato, garanterer DEWALT å bytte ut alle defekte deler vederlagsfritt eller – etter vårt skjønn – å erstatte enheten vederlagsfritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;
• Produktet har blitt utsatt for rimelig slitasje;
• Reparasjoner ikke er blitt forsøkt av uautoriserte personer;
• Kvittering fremvises;
• Produktet returneres komplett med alle originale komponenter.

Dersom du har et krav, kontakt forhandleren eller finn nærmeste autoriserte DEWALT reparatør i DEWALT katalogen, eller kontakt ditt DEWALT kontor på adressen som angitt i denne bruksanvisningen. En liste av autoriserte DEWALT reparatører og informasjon om vår etter-salg service finner du på internett under: www.2helpU.com.

MARTELO ELECTROPNEUMÁTICO A BATERIAS DCH363, DCH364

Parabéns!
