MANUAL DE USUARIO DCH363 DEWALT

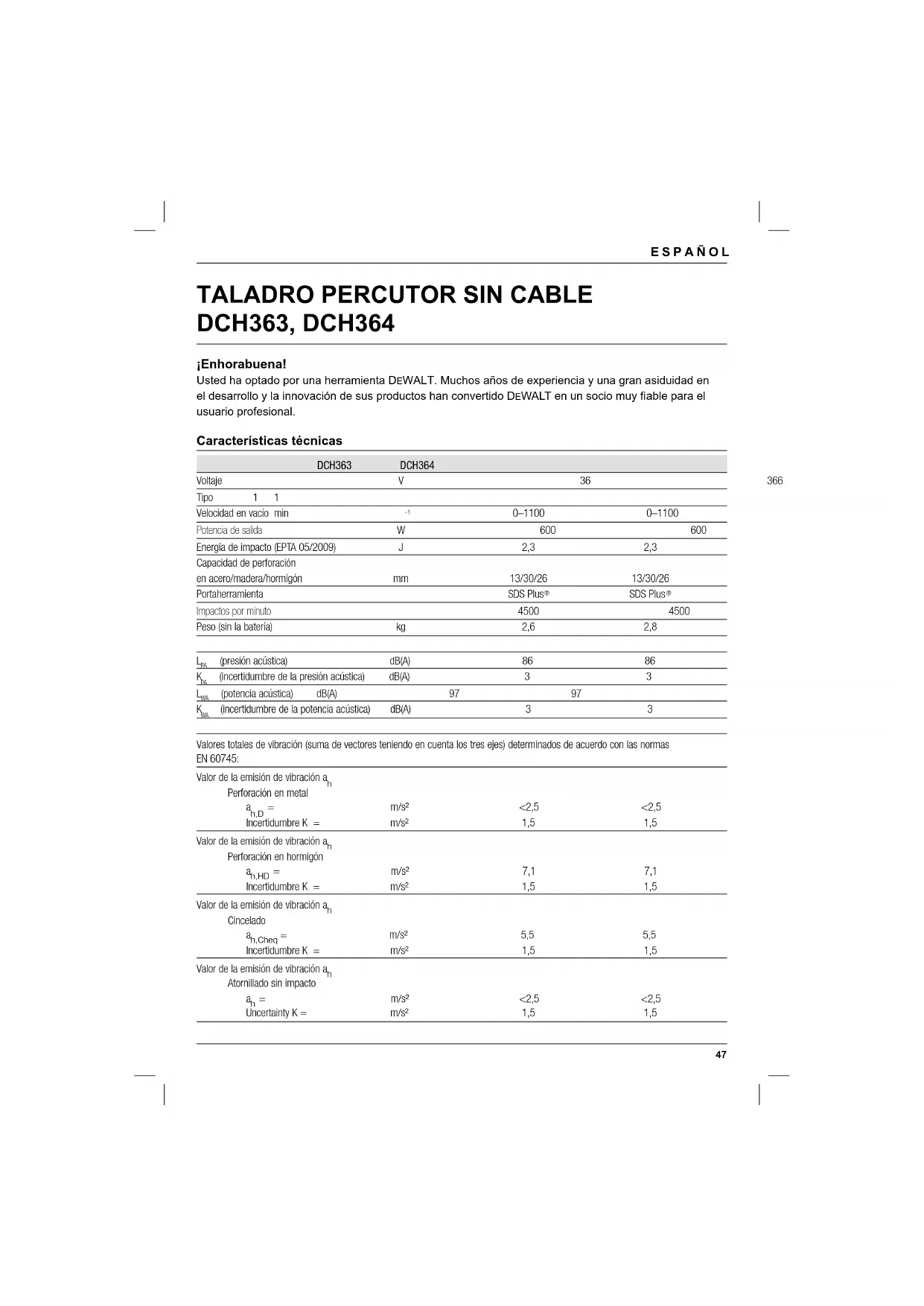

DCH363, DCH364 ¡Enhorabuena! Usted ha optado por una herramienta DEWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido DEWALT en un socio muy fi able para el usuario profesional. Características técnicas DCH363 DCH364 Voltaje V 36 366 Tipo 1 1 Velocidad en vacío min

0–1100 0–1100 Potencia de salida W 600 600 Energía de impacto (EPTA 05/2009) J 2,3 2,3 Capacidad de perforación en acero/madera/hormigón mm 13/30/26 13/30/26 Portaherramienta SDS Plus

Impactos por minuto 4500 4500 Peso (sin la batería) kg 2,6 2,8

(presión acústica) dB(A) 86 86

(incertidumbre de la presión acústica) dB(A) 3 3

(potencia acústica) dB(A) 97 97

(incertidumbre de la potencia acústica) dB(A) 3 3 Valores totales de vibración (suma de vectores teniendo en cuenta los tres ejes) determinados de acuerdo con las normas EN 60745: Valor de la emisión de vibración a

Perforación en metal

h,D = m/s² <2,5 <2,5 Incertidumbre K = m/s² 1,5 1,5 Valor de la emisión de vibración a

Perforación en hormigón

h,HD = m/s² 7,1 7,1 Incertidumbre K = m/s² 1,5 1,5 Valor de la emisión de vibración a

h,Cheq = m/s² 5,5 5,5 Incertidumbre K = m/s² 1,5 1,5 Valor de la emisión de vibración a

Atornillado sin impacto

= m/s² <2,5 <2,5 Uncertainty K = m/s² 1,5 1,548 ESPAÑOL El nivel de emisión de vibración que se ofrece en esta hoja informativa se ha medido de acuerdo con la prueba estandarizada que ofrece la norma EN 60745 y puede utilizarse para comparar una herramienta con otra. Puede utilizarse para realizar una evaluación preliminar de la exposición. ADVERTENCIA: El nivel de emisión de vibración declarado ejemplifica las aplicaciones principales de la herramienta. Sin embargo, si la herramienta se utiliza para aplicaciones diferentes, con accesorios diferentes o mal conservados, la emisión de vibraciones puede variar. Esto puede aumentar significativamente el nivel de exposición a lo largo del período total de trabajo. Una estimación del nivel de exposición a la vibración debe tener en cuenta además las veces en que se apaga la herramienta o cuando está funcionando pero no está en realidad haciendo el trabajo. Esto significaría una disminución en el nivel de exposición a lo largo del período total de trabajo. Identifique medidas adicionales de seguridad para proteger al operador de los efectos de la vibración, como: el mantenimiento de la herramienta y los accesorios, mantener las manos calientes, organización de patrones de trabajo. Batería DE9360 DCB360 DCB361 Voltaje V

Capacidad Ah 2,0 4,0 2,0 Peso kg 0,9 1,3 0,9 Cargador DE9000/DC9000 Tensión de la red V

Tiempo de carga min 90 45 (próx.) (4,0 Ah) (2,0 Ah) Peso kg 0,9 Fusibles Europa Herramientas de 230 V 10 A, en la red Defi niciones: Pautas de seguridad Las definiciones que figuran a continuación describen el grado de intensidad correspondiente a cada término de alarma. Lea el manual y preste atención a estos símbolos. PELIGRO: Indica una situación peligrosa inminente que, de no evitarse, ocasionará la muerte o una lesión grave. ADVERTENCIA: Indica una situación potencialmente peligrosa que, de no evitarse, podría ocasionar la muerte o una lesión grave. ATENCIÓN: Indica una situación potencialmente peligrosa que, de no evitarse, puede ocasionar una lesión de poca o modera gravedad. AVISO: Indica una práctica no relacionada con las lesiones personales que, de no evitarse, puede ocasionar daños materiales. Indica riesgo de descarga eléctrica. Indica riesgo de incendio. Declaración de conformidad CE

DCH363, DCH364 DEWALT declara que los productos descritos bajo Datos técnicos son conformes a las normas: 2006/42/EC; EN 60745-1, EN 60745-2-6. Estos productos son conformes también a la Directriz 2004/108/CE y 2011/65/UE. Si desea más información, póngase en contacto con DEWALT en la dirección indicada a continuación o bien consulte la parte posterior de este manual. El que suscribe es responsable de la compilación del archivo técnico y realiza esta declaración en representación de DEWALT. Horst Grossmann Vicepresidente de Ingeniería DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Alemania

ESPAÑOL ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual de instrucciones. Advertencias de seguridad generales para herramientas eléctricas ¡ADVERTENCIA! Lea todas las advertencias de seguridad y todas las instrucciones. El incumplimiento de las advertencias e instrucciones podría provocar una descarga eléctrica, un incendio y/o lesiones graves.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURAS CONSULTAS

El término “herramienta eléctrica” que aparece en las advertencias se refiere a la herramienta eléctrica que funciona a través de la red eléctrica (con cable) o a la herramienta eléctrica que funciona con batería (sin cable).

1) SEGURIDAD EN EL ÁREA DE TRABAJO

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas en desorden u oscuras pueden provocar accidentes. b) No utilice herramientas eléctricas en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las herramientas eléctricas originan chispas que pueden inflamar el polvo o los gases. c) Mantenga alejados a los niños y a las personas que estén cerca mientras utiliza una herramienta eléctrica. Las distracciones pueden ocasionar que pierda el control.

2) SEGURIDAD ELÉCTRICA

a) Los enchufes de las herramientas eléctricas deben corresponderse con la toma de corriente. No modifique nunca el enchufe de ninguna forma. No utilice ningún enchufe adaptador con herramientas eléctricas conectadas a tierra. Los enchufes no modificados y las tomas de corriente correspondientes reducirán el riesgo de descarga eléctrica. b) Evite el contacto del cuerpo con superficies conectadas a tierra como tuberías, radiadores, cocinas económicas y frigoríficos. Existe un mayor riesgo de descarga eléctrica si tiene el cuerpo conectado a tierra. c) No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. Si entra agua a una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No someta el cable de alimentación a presión innecesaria. No use nunca el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, aceite, bordes afilados y piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando esté utilizando una herramienta eléctrica al aire libre, use un cable alargador adecuado para uso en exteriores. La utilización de un cable adecuado para el uso en exteriores reduce el riesgo de descarga eléctrica. f) Si no puede evitar utilizar una herramienta eléctrica en un lugar húmedo, use un suministro protegido con un dispositivo de corriente residual. El uso de un dispositivo de corriente residual reduce el riesgo de descarga eléctrica.

3) SEGURIDAD PERSONAL

a) Manténgase alerta, esté atento a lo que hace y use el sentido común cuando utilice una herramienta eléctrica. No maneje una herramienta eléctrica cuando esté cansado o bajo los efectos de drogas, medicamentos o alcohol. Un momento de falta de atención cuando se manejan las herramientas eléctricas puede ocasionar lesiones personales graves. b) Use un equipo protector personal. Utilice siempre protección ocular. El uso del equipo protector como mascarillas antipolvo, calzado antideslizante, casco o protección auditiva para condiciones apropiadas reducirá las lesiones personales. c) Evite la puesta en funcionamiento involuntaria. Asegúrese de que el interruptor esté en posición de apagado antes de conectar con la fuente de alimentación y/o la batería, de levantar o transportar la herramienta. El transportar herramientas eléctricas con el dedo puesto en el interruptor o herramientas eléctricas activadoras que tengan el interruptor encendido puede provocar accidentes. d) Saque toda llave de ajuste o llave inglesa antes de encender la herramienta eléctrica. Una llave inglesa u otra llave que se deje puesta en una pieza en movimiento de la herramienta eléctrica pueden ocasionar lesiones personales. e) No intente extender las manos demasiado. Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo50 ESPAÑOL momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase debidamente. No se ponga ropa suelta o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas en movimiento. g) Si se suministran dispositivos para la conexión del equipo de extracción y recogida de polvo, asegúrese de que estén conectados y de que se usen adecuadamente. El uso de equipo de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) USO Y CUIDADO DE LAS HERRAMIENTAS ELÉCTRICAS

a) No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para su trabajo. La herramienta eléctrica correcta funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus características técnicas. b) No utilice la herramienta eléctrica si no puede encenderse y apagarse con el interruptor. Toda herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe ser reparada. c) Desconecte el enchufe de la fuente de alimentación y/o la batería de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o guardar las herramientas eléctricas. Dichas medidas de seguridad preventivas reducen el riesgo de poner en marcha la herramienta eléctrica accidentalmente. d) Guarde las herramientas eléctricas que no esté utilizando fuera del alcance de los niños y no permita que utilicen la herramienta eléctrica las personas que no estén familiarizadas con ella o con estas instrucciones. Las herramientas eléctricas son peligrosas en manos de personas no capacitadas. e) Ocúpese del mantenimiento de las herramientas eléctricas. Compruebe si hay desalineación o bloqueo de las piezas en movimiento, rotura de piezas y otras condiciones que puedan afectar el funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica está dañada, llévela para que sea reparada antes de utilizarla. Se ocasionan muchos accidentes por el mal mantenimiento de las herramientas eléctricas. f) Mantenga las herramientas para cortar afiladas y limpias. Hay menos probabilidad de que las herramientas para cortar con bordes afilados se bloqueen y son más fáciles de controlar. g) Use la herramienta eléctrica, los accesorios y las brocas de la herramienta etc., conforme a estas instrucciones teniendo en cuenta las condiciones de trabajo y el trabajo que vaya a realizarse. El uso de la herramienta eléctrica para operaciones que no sean las previstas puede ocasionar una situación peligrosa.

5) USO Y CUIDADO DE LAS HERRAMIENTAS QUE

FUNCIONAN CON BATERÍA

a) Recárguelas sólo con el cargador especificado por el fabricante. Un cargador que sea adecuado para un tipo de batería puede ocasionar un riesgo de incendio si se utiliza con otra batería. b) Use herramientas eléctricas sólo con las baterías designadas específicamente. El uso de cualquier otro tipo de batería puede crear un riesgo de lesión o de incendio. c) Cuando no se esté utilizando la batería, manténgala alejada de otros objetos de metal, como los clips, monedas, llaves, clavos, tornillos u otros objetos pequeños de metal que pueden hacer una conexión de un terminal a otro. El provocar un cortacircuito en los terminales de la batería puede causar quemaduras o un incendio. d) En condiciones de abuso, el líquido puede salirse de la batería, evite el contacto. Si se produce un contacto de forma accidental, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención médica. El líquido que sale de la batería puede causar irritación o quemaduras.

a) Lleve su herramienta eléctrica para que sea reparada por una persona cualificada para realizar las reparaciones que use sólo piezas de recambio idénticas. Así se asegurará que se mantenga la seguridad de la herramienta eléctrica. Normas de seguridad específi cas adicionales para martillos rotativos

• Póngase protectores para el oído. La exposición al ruido puede causar pérdida auditiva.

• Utilice las asas auxiliares, si han sido suministradas con la herramienta. La pérdida de control puede provocar lesiones personales.51 ESPAÑOL

• Sostenga la herramienta eléctrica por las superficies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con un cable oculto. Si el accesorio de corte toca un cable cargado, cargará las partes metálicas expuestas de la herramienta eléctrica y podría producirse una descarga eléctrica al operador.

• Use abrazaderas u otra forma práctica de asegurar y apoyar la pieza de trabajo a una plataforma estable. El sujetar la pieza de trabajo con la mano o contra su cuerpo no proporciona estabilidad y puede causar una pérdida de control.

• Póngase gafas protectoras u otra protección para los ojos. Las operaciones de martilleo pueden hacer que salgan volando astillas. Las partículas volantes pueden ocasionar daño permanente a los ojos. Use una mascarilla antipolvo o un respirador para las aplicaciones que produzcan polvo. Puede que sea necesario utilizar una protección auditiva para la mayoría de las aplicaciones.

• Agarre firmemente la herramienta en todo momento. No intente utilizar esta herramienta sin sujetarla con ambas manos. Se recomienda usar la empuñadura lateral en todo momento. El utilizar esta herramienta con una sola mano ocasionará la pérdida de control. Asimismo puede ser peligroso romper o encontrarse con materiales duros como barras de refuerzo. Apriete la empuñadura lateral bien antes de utilizar la herramienta.

• No utilice esta herramienta durante períodos largos de tiempo. La vibración causada por la acción del martillo puede ser perjudicial para las manos y los brazos. Utilice guantes para proporcionar protección extra y limite la exposición tomándose periodos de descanso con frecuencia.

• No repare las brocas usted mismo. La reparación de los cinceles debe ser realizada por un especialista autorizado. Los cinceles que no están bien reparados pueden causar lesiones.

• Póngase guantes cuando utilice la herramienta o cambie las brocas. Las partes metálicas accesibles de la herramienta y las brocas pueden ponerse extremadamente calientes durante el funcionamiento. Los trozos pequeños de material roto pueden dañar las manos desnudas.

• No ponga nunca la herramienta hacia abajo hasta que la broca se haya parado por completo. Las brocas en movimiento pueden causar lesiones

• No golpee las brocas atascadas con un martillo para sacarlas. Pueden desprenderse fragmentos de metal o astillas de material y ocasionar lesiones.

• Los cinceles ligeramente desgastados pueden volver a afilarse amolando.

• Mantenga el cable eléctrico alejado de la broca en movimiento. No enrolle el cable alrededor de ninguna parte de su cuerpo. Un cable eléctrico enrollado en una broca en movimiento puede ocasionar lesión personal y pérdida de control. Riesgos residuales Los riesgos indicados a continuación son inherentes al uso de martillos rotativos: - lesiones provocadas al tocar las piezas que giran o piezas calientes de la herramienta A pesar del cumplimiento de la normativa de seguridad correspondiente y del uso de dispositivos de seguridad, existen determinados riesgos residuales que no pueden evitarse. Son los siguientes: - Difi cultades auditivas. - Riesgo de que los dedos queden atrapados al cambiar el accesorio. - Riesgos de salud causados por la inhalación del polvo producido cuando se trabaja en hormigón y/o mampostería. Marcas sobre la herramienta En la herramienta se muestran los siguientes pictogramas: Antes de usarse, lea el manual de instrucciones. Póngase protección para el oído. Póngase protección para los ojos. POSICIÓN DEL CÓDIGO DE FECHA (FIG. A) El código de fecha (20) que contiene también el año de fabricación, viene impreso en la superficie de la caja protectora que forma la junta de montaje entre la herramienta y la batería. Ejemplo: 2014 XX XX Año de fabricación52 ESPAÑOL Instrucciones de seguridad importantes para todos los cargadores de batería GUARDE ESTAS INSTRUCCIONES: Este manual contiene instrucciones importantes de seguridad y funcionamiento para el cargador de baterías DE9000/ DC9000.

• Antes de utilizar el cargador, lea todas las instrucciones y las indicaciones preventivas en el cargador, en la batería y en el producto que utiliza la batería. PELIGRO: Riesgo de electrocución. Los terminales de carga tienen 230 voltios. No realice pruebas con objetos conductores. Puede haber riesgo de descarga eléctrica o electrocución. ADVERTENCIA: Riesgo de descarga eléctrica. No permita que ningún líquido entre en el cargador. Podría provocar descargas eléctricas. ATENCIÓN: Riesgo de quemadura. Para minimizar el riesgo de lesiones, cargue sólo baterías recargables DEWALT. Otros tipos de baterías pueden estallar y provocar daños personales y materiales. ATENCIÓN: En determinadas circunstancias, con el cargador enchufado en la fuente de alimentación, algunos materiales extraños pueden provocar un cortocircuito en los contactos de carga expuestos dentro del cargador. Deben mantenerse fuera de las cavidades del cargador objetos extraños de naturaleza conductora como esponjas de acero, láminas de aluminio o cualquier acumulación de partículas metálicas, entre otros. Cuando no haya una batería en la cavidad, desenchufe siempre el cargador de la fuente de alimentación. Desenchufe el cargador antes de limpiarlo.

• NO intente cargar la batería con un cargador distinto de los indicados en este manual. El cargador y la batería están diseñados específicamente para funcionar juntos.

• Estos cargadores no están diseñados para usos distintos de la carga de baterías recargables DEWALT. Cualquier otro uso que se les dé puede provocar riesgo de incendio, descarga eléctrica o electrocución.

• No exponga el cargador a la lluvia ni a la nieve.

• Tire del enchufe en lugar del cable al desconectar el cargador. De esta manera, disminuirá el riesgo de dañar el enchufe y el cable.

• Asegúrese de que el cable esté situado de modo que no lo pise nadie, ni se tropiece con él, y que no esté sujeto a daños o tensiones.

• No use un alargador a menos que sea absolutamente necesario. El uso de un alargador incorrecto puede provocar riesgo de incendio, descarga eléctrica o electrocución.

• No coloque objetos en la parte superior del cargador ni coloque el cargador en una superficie blanda que pueda bloquear las ranuras de ventilación y provocar un calor interno excesivo. Coloque el cargador lejos de cualquier fuente de calor. El cargador se ventila a través de las ranuras en la parte superior e inferior de la cubierta.

• No utilice el cargador con un cable o enchufe dañado: reemplácelos de inmediato.

• No utilice el cargador si ha recibido un golpe fuerte, se ha caído, o presenta algún daño. Llévelo a un centro de servicio autorizado.

• No desmonte el cargador, cuando deba realizar un mantenimiento o reparaciones, llévelo a un centro de servicio técnico autorizado. Si se montase mal el aparato, existe el riesgo de que se produzca una descarga eléctrica, electrocución o incendio.

• Antes de limpiarlo, desconecte el cargador de la toma de corriente. Con ello minimizará el riesgo de descarga eléctrica. Quitar la batería no reduce este riesgo.

• NUNCA intente conectar dos cargadores juntos.

• El cargador está diseñado para funcionar con corriente eléctrica doméstica estándar de 230V. No intente utilizarla con otro voltaje. Esto no se aplica al cargador vehicular.

GUARDE ESTAS INSTRUCCIONES

Cargadores El cargador DE9000/DC9000 admite solo baterías de iones de litio de 36 V. Este cargador no necesita ajuste y está diseñado para que su funcionamiento sea lo más fácil posible. Procedimiento de carga (fi g. A, B) PELIGRO: Riesgo de electrocución. Los terminales de carga tienen 230 voltios. No realice pruebas con objetos conductores. Peligro de descarga eléctrica o electrocución.53 ESPAÑOL

1. Enchufe el cargador (13) en una toma de

corriente apropiada antes de introducir la batería.

2. Introduzca la batería en el cargador. El cargador

está equipado con un indicador de cantidad de carburante con tres luces que estarán intermitentes de acuerdo con el estado de carga de la batería.

3. Se sabrá que se ha terminado la carga cuando

la luz roja esté ENCENDIDA continuamente. La batería está totalmente cargada y podrá utilizarse en este momento o dejarse en el cargador. NOTA: Para garantizar el máximo rendimiento y la máxima duración de sus pilas de litio-ión, cargue el paquete de pilas al completo antes de utilizarlo por primera vez. Proceso de carga Consulte la tabla siguiente con referencia al estado de carga de la batería. Estado de la carga 1 luz intermitente < 33% 1 luz intermitente , 1 luz encendida 33–66% 1 luz intermitente , 2 luces encendidas 66–99% 3 luces encendidas 100% Regeneración automática El modo de regeneración automática equilibrará o igualará las pilas individuales de la batería a su capacidad máxima. Las baterías deben regenerarse semanalmente o cuando no suministren la misma cantidad de potencia. Para regenerar su batería, colóquela en el cargador, como de costumbre. Déjela en el cargador durante 10 horas como mínimo. Retraso por batería caliente/fría Cuando el cargador detecta que una batería está demasiado caliente o demasiado fría, inicia automáticamente un Retraso por batería caliente/fría y suspende la carga hasta que la batería alcanza la temperatura adecuada. En ese momento, el cargador inicia automáticamente el modo de carga de la batería. Esta función garantiza la máxima duración de la batería.

SÓLO BATERÍAS DE LI-ION

Las baterías de Li-Ion están diseñadas con un Sistema de protección electrónico que protegerá la batería contra la sobrecarga, el sobrecalentamiento o la descarga completa. La herramienta se apagará automáticamente si el Sistema de protección electrónico se activa. Si esto ocurre, coloque la batería de Li-Ion en el cargador hasta que esté totalmente cargada. Instrucciones de seguridad importantes para todas las baterías Cuando solicite paquetes de baterías de repuesto, deberá indicar siempre el número de catálogo, el voltaje y los amperios-hora. La batería incluida en la caja no está completamente cargada. Antes de utilizar la batería y el cargador, lea las instrucciones de seguridad a continuación. Luego siga los procedimientos de carga descritos.

LEA TODAS LAS INSTRUCCIONES

• No cargue ni use la batería en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Poner o sacar la batería del cargador puede inflamar el polvo o los gases.

• Cargue las baterías sólo con cargadores DEWALT.

• NO las salpique ni las sumerja en agua u otros líquidos.

• No guarde ni utilice la herramienta y la batería en lugares en los que la temperatura pueda alcanzar o superar los 40˚C (como cobertizos al aire libre o construcciones de metal en verano). PELIGRO: No intente nunca abrir la batería por ningún motivo. Si la caja de la batería está agrietada o dañada, no la introduzca en el cargador. No aplaste, deje caer ni dañe la batería. No utilice una batería o un cargador que hayan recibido un golpe fuerte, se hayan caído, pisado o dañado de alguna forma (por ejemplo, perforado con un clavo, golpeado con un martillo, pisado). Puede haber riesgo de descarga eléctrica o electrocución. Las baterías dañadas deben devolverse al centro de servicio para su reciclado. ATENCIÓN: Cuando no se utilice, coloque la herramienta de costado en una superficie estable en la que no provoque tropezones o caídas. Algunas herramientas con baterías grandes permanecerán de forma vertical sobre la batería, pero pueden derribarse fácilmente.

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA

BATERÍAS DE IONES DE LITIO (Li Ion)

• No incinere la batería aunque tenga daños importantes o esté completamente54 ESPAÑOL desgastada. La batería puede explotar en un fuego. Se generan gases y materiales tóxicos cuando se queman baterías de iones de litio.

• Si el contenido de la batería entra en contacto con la piel, lávese inmediatamente con jabón suave y agua. Si el líquido de la batería entra en contacto con los ojos, enjuague con agua los ojos abiertos durante 15 minutos o hasta que cese la irritación. Si se necesita atención médica, el electrolito de la batería está compuesto de una mezcla de carbonatos orgánicos líquidos y sales de litio.

• El contenido de las pilas de la batería abiertas puede causar irritación respiratoria. Proporcione aire fresco. Si los síntomas persisten, obtenga atención médica. ADVERTENCIA: Riesgo de quemadura. El líquido de la batería puede ser inflamable si se expone a chispas o llamas. Transporte Las baterías de DEWALT cumplen todas las normas de transporte aplicables según lo dispuesto en los estándares industriales y legales, entre ellas, las Recomendaciones relativas al transporte de mercancías peligrosas de la ONU; los Reglamentos de Mercancías Peligrosas de la Asociación Internacional de Transporte Aéreo (IATA), el Código Marítimo Internacional de Mercancías Peligrosas (IMDG) y el Acuerdo Europeo sobre Transporte Internacional de Mercancías Peligrosas por Carretera (ADR). Las celdas y las baterías de iones de litio han sido comprobadas de acuerdo a lo establecido en la sección 38.3 del Manual de pruebas y criterios de las Recomendaciones relativas al transporte de mercancías peligrosas de la ONU. En muchos casos , el transporte de paquetes de baterías DEWALT esta exento de la clasificación de completamente regulado como material peligroso de clase 9. En general, los dos únicos casos en que se requiere el transporte de clase 9 son:

1. Transporte aéreo de más de dos paquetes de

baterías de iones de litio DEWALT cuando el embalaje contiene solo paquetes de baterías (no herramientas).

2. Cualquier transporte que contenga baterías de

iones de litio con calificación energética superior a 100 vatios por hora (Wh). Todas las baterías de iones de litio tienen indicada la calificación de vatios por hora en el paquete. Independientemente de si el transporte se considera exento o completamente regulado, el expedidor será responsable de consultar las normas recientes sobre los requisitos de embalaje, etiquetado o marcado y documentación. El transporte de baterías podría ser causa de incendios si los terminales de la batería entran accidentalmente en contacto con materiales conductores. Cuando transporte baterías, compruebe que los terminales de las mismas estén protegidos y bien aislados de los materiales que pudieran entrar en contacto con ellos y causar un cortocircuito. La información expuesta en esta sección del manual se proporciona de buena fe y se considera exacta en el momento de creación del documento. No obstante, no se ofrece ninguna garantía, ni implícita ni explícita. Es responsabilidad del comprador comprobar que todas sus actividades se ajusten a las normas de aplicación. Batería

El DCH363 y el DCH364 y el funcionan con baterías Li-Ion de 36 voltios. Recomendaciones para el almacenamiento

1. El mejor lugar de almacenamiento es uno

que sea fresco y seco, que no esté expuesto directamente a la luz del sol ni a un exceso de frío o calor. Para un rendimiento y vida útil óptimos de la batería, guarde las baterías a temperatura ambiente cuando no esté usándolas. NOTA: Las baterías de Li-Ion deben estar completamente cargadas cuando están guardadas.

2. Un almacenamiento de larga duración no

dañará la batería o el cargador. En condiciones adecuadas, se pueden guardar hasta 5 años. Etiquetas del cargador y la batería Además de las ilustraciones contenidas en este manual, las etiquetas del cargador y la batería muestran los siguientes pictogramas: Antes de usarse, leer el manual de instrucciones. Consultar los Datos técnicos para informarse del tiempo de carga. No exponer a la lluvia No unirlos con objetos conductores55 ESPAÑOL No cargar baterías en mal estado No utilice cargadores dañados Cargar sólo entre 4 ˚C y 40 ˚C Si el cordón estuviera en mal estado, cambiarlo inmediatamente Problema del cargador Problema de la batería Una vez fi nalizada la vida útil de la batería, elimínela sin dañar el medio ambiente No arroje la batería al fuego Cargue los paquetes de baterías DEWALT únicamente con los cargadores DEWALT indicados. Cargar los paquetes de baterías con baterías distintas a las indicadas por DEWALT en un cargador DEWALT, puede hacer que las baterías exploten o causar otras situaciones peligrosas. Contenido del embalaje El embalaje contiene: 1 Martillo perforador rotativo inalámbrico 1 Empuñadura lateral 1 Barra de ajuste de profundidad 1 Sistema de extracción de polvo 1 Portabrocas sin llave (DCH364) 2 Baterías (D2, M2) 1 Bloque de baterías (D1, M1) 1 Cargador 1 Caja de herramientas 1 Manual de instrucciones NOTA: Las baterías y los cargadores no van incluidos en los modelos N.

• Compruebe si la herramienta, piezas o accesorios han sufrido algún desperfecto durante el transporte.

• Tómese el tiempo necesario para leer detenidamente y comprender este manual antes de utilizar la herramienta. Descripción (fi g. A, A1, D, H) ADVERTENCIA: Jamás altere la herramienta eléctrica ni ninguna de sus piezas. Podrían producirse lesiones personales o daños. 1 Interruptor de velocidad variable 2 Guía de deslizamiento adelante/atrás 3 Selector de modo 4 Cierre de seguridad 5 Portaherramienta SDS Plus

6 Anillo de bloqueo 7 Cubierta protectora contra el polvo 8 Barra de ajuste de profundidad 9 Empuñadura lateral 10 Empuñadura principal 11 Batería 12 Botón de liberación 13 Cargador 14 Indicadores de carga (rojo) 15 Manguito de bloqueo del portaherramientas 16 Mandril sin llave USO PREVISTO Los martillos perforadores rotativos inalámbricos han sido diseñados para aplicaciones profesionales de taladrado, perforación con martillo y atornillado, así como para desbastado ligero. NO deben usarse en condiciones húmedas ni en presencia de líquidos o gases infl amables. Estos martillos perforadores rotativos de gran capacidad son herramientas eléctricas profesionales. NO permita que los niños toquen la herramienta. El uso de esta herramienta por parte de operadores inexpertos requiere supervisión.

• Niños pequeños y personas diversamente hábiles Este aparato no está destinado al uso por parte de niños pequeños o personas diversamente hábiles sin supervisión.56 ESPAÑOL

• Este producto no ha sido diseñado para ser utilizado por personas (incluyendo los niños) que posean discapacidades físicas, sensoriales o mentales, o que carezcan de la experiencia, conocimiento o destrezas necesarias a menos que estén supervisadas por una persona que se haga responsable de su seguridad. No deberá dejar nunca que los niños jueguen solos con este producto.

SISTEMA DE EXTRACCIÓN DE POLVO

17 Pines eléctricos para el sistema de extracción de polvo 18 Sistema de extracción de polvo (D25302DH)* 19 Sistema de extracción de polvo conectado a la taladradora de percusión rotatoria *Puede comprar el sistema de extracción de polvo (D25302DH) por separado, dirigiéndose a su distrubuidor autorizado D EWALT más próximo, por un precio adicional.

EMBRAGUE DE SOBRECARGA

Cuando se atasca una broca, se interrumpe la rotación del eje. Sostenga la herramienta con ambas manos y afírmese sobre los pies para contrarrestar las fuerzas resultantes.

MECANISMO DE FRENADO

Cuando se desconecta el interruptor de velocidad variable, el eje deja de girar instantáneamente.

CONTROL DE VIBRACIÓN ACTIVO

El control de vibración activo neutraliza la vibración producida por los rebotes del mecanismo percutor. Al reducir la vibración de la mano y el brazo, permite un uso más cómodo durante periodos de tiempo más largos y alarga la vida útil del equipo. En funcionamiento, un mecanismo a resorte contrarresta las fuerzas de vibración. Esto puede detectarse por el efecto amortiguador cuando se aplica presión a la herramienta. Asegúrese de que el muelle esté acoplado pero no demasiado fi rmemente. Debe permitirse que el mecanismo "fl ote". Seguridad eléctrica El motor eléctrico está diseñado para un solo voltaje. Compruebe siempre que el voltaje de la batería coincida con el voltaje que figura en la placa de especificaciones. Asegúrese también de que el voltaje del cargador coincida con el de la red eléctrica. Su cargador DEWALT tiene doble aislamiento conforme a la norma EN 60335, por lo que no se requiere conexión a tierra. Si el cable de suministro está dañado, debe reemplazarse por un cable especialmente preparado disponible a través de la organización de servicios de

EWALT. Uso de un alargador No debe utilizarse un alargador a menos que sea absolutamente necesario. Use un alargador adecuado a la potencia del cargador (consulte los Datos técnicos). El tamaño mínimo del conductor es 1 mm

; la longitud máxima es 30 m. Si utiliza un carrete de cable, desenrolle siempre el cable completamente.

ADVERTENCIA: Antes del montaje y el ajuste, quite siempre la batería. Apague siempre la herramienta antes de poner o sacar la batería. ADVERTENCIA: Utilice solamente baterías y cargadores DEWALT. Instalación y extracción de la batería (fi g. A)

• Para instalar la batería (11), alinéela con el receptáculo de la herramienta. Introduzca la batería en el receptáculo y empuje hasta que encaje en su posición.

• Para extraer la batería, empuje el botón de liberación (12) mientras que al mismo tiempo tira de la batería para sacarla del receptáculo. PAQUETES DE PILAS CON INDICADOR DE CARGA (FIG. A) Algunos paquetes de pilas de DEWALT incluyen un indicador de carga que consiste en tres luces LED que indican el nivel de carga restante en el paquete de pilas. Para activar el indicador de carga, pulse y mantenga pulsado el botón del indicador de carga (21). Un grupo de tres luces LED verdes se iluminará, indicando el nivel que queda de carga. Cuando el nivel de carga de la pila esté por debajo del límite necesario para su uso, el indicador de carga no se iluminará y deberá recargar la pila. NOTA: El indicador de carga tan sólo constituye una indicación de la carga que queda en el paquete de pilas. No indica ninguna funcionalidad de la herramienta y podrá registrar variaciones en función de los componentes del producto, de la temperatura y de la aplicación del usuario final. Selección del modo operativo (fi g. C) La herramienta puede usarse en los siguientes modos operativos:57 ESPAÑOL Perforación rotativa: para atornillar, taladrar en acero, madera y materiales plásticos. Perforación con percusión: para taladrar hormigón y ladrillo. Sólo percusión: para cincelado ligero.

• Para seleccionar el modo operativo, presione el bloqueo de seguridad (4) y gire el interruptor selector de modo (3) hasta que apunte al símbolo del modo requerido.

• Suelte el bloqueo de seguridad y compruebe que el interruptor selector de modo esté bloqueado en su posición. ADVERTENCIA: No seleccione el modo operativo cuando la herramienta esté en funcionamiento. Insertar y desmontar los accesorios SDS Plus

(fi g. D) Estos modelos usan las brocas y los cinceles de SDS Plus

(véase la inserción en la fi g. D para un corte transversal de una cola de broca SDS Plus

en el portaherramienta SDS Plus

• Empuje la broca hasta el fondo y gírela un poco hasta que encaje en las ranuras.

• Tire de la broca para comprobar que esté bien sujetada. Para la función de taladrado, es necesario que la broca pueda moverse axialmente varios centímetros una vez sujeta en el portaherramienta.SDS Plus

que bloquea el manguito (15) y saque la broca. Instalación de la empuñadura lateral (fi g. E) La empuñadura lateral (9) puede instalarse de modo que sirva tanto a usuarios diestros como zurdos. ADVERTENCIA: No utilice la herramienta si el mango lateral no está debidamente montado.

• Afl oje la empuñadura lateral.

• Para usuarios diestros, deslice el sujetador de la empuñadura lateral sobre el collarín situado detrás del portaherramientas, con la empuñadura a la izquierda.

• Para usuarios zurdos, deslice el sujetador de la empuñadura lateral sobre el collarín situado detrás del portaherramientas, con la empuñadura a la derecha.

• Haga girar la empuñadura lateral hasta la posición que desee y ajústela. Ajuste de la profundidad de perforación (fi g. F)

• Inserte la broca apropiada en el portaherramientas.

• Afl oje la empuñadura lateral (9).

• Inserte el tope de profundidad (8) en el orifi cio del sujetador de la empuñadura lateral.

• Ajuste la profundidad de taladrado de la manera indicada.

• Apriete la empuñadura lateral. Guía de deslizamiento de avance/ retroceso (fi g.G)

• Empuje el deslizador de avance/retroceso (2) hacia la izquierda para la rotación directa (a derechas). Observe las fl echas en la herramienta.

• Empuje el deslizador de avance/retroceso (2) hacia la derecha para la rotación inversa (a izquierdas). ATENCIÓN: Espere siempre hasta que el motor esté completamente parado antes de cambiar el sentido de rotación. Sustituir el portaherramienta SDS Plus

con el mandril sin llave (fi g. H) DCH364

• Gire el collarín de bloqueo (6) hacia la posición de desbloqueo y extraiga el portaherramienta SDS Plus

• Empuje el mandril sin llave (16) hacia el eje y gire el collarín de bloqueo hacia la posición de bloqueo.

• Para sustituir el mandril sin llave con el portaherramienta SDS Plus

, retire primero el mandril sin llave del mismo modo que retiró el portaherramienta SDS Plus

. A continuación, sustituya el portaherramienta SDS Plus

del mismo modo que colocó el mandril sin llave.58 ESPAÑOL CUIDADO: Nunca use el mandril sin llave (16) en modo taladradora de percusión. Debe usarse solo el portaherramienta SDS Plus

para taladradoras de percusión. Sustitución del guardapolvos (fi g. D) El guardapolvos (7) impide la entrada de polvo en el mecanismo. Los guardapolvos desgastados deben sustituirse de inmediato.

que bloquea el manguito (15) y extraiga la tapa de polvo (7).

• Coloque la nueva tapa de polvo.

que bloquea el manguito. FUNCIONAMIENTO Instrucciones de uso ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconecte la batería antes de realizar ajuste alguno o de quitar o instalar acoplamientos o accesorios. La puesta en marcha accidental puede causar lesiones. ADVERTENCIA:

• Respete siempre las instrucciones de seguridad y las normas de aplicación.

• Infórmese sobre la ubicación de tuberías y de cables eléctricos.

• Sólo se debe ejercer una ligera presión sobre la herramienta (aprox. 5 kg). Una presión excesiva no acelera el taladrado o cincelado, sino que reduce la efectividad de la herramienta e incluso puede reducir su vida útil.

• No taladre ni introduzca la punta a demasiada profundidad para no dañar el guardapolvos.

• Sujete siempre fi rmemente la herramienta con ambas manos y mantenga una postura segura.

• Utilice siempre la herramienta con la empuñadura lateral debidamente montada.

• Si la herramienta cortante pierde afi lado, sustitúyala con una nueva herramienta cortante. Antes de trabajar:

• Asegúrese de que la batería está (totalmente) cargada.

• Asegúrese de que la batería quede bien acoplada. Posición adecuada de las manos (fi g. A, I) ADVERTENCIA: Para reducir el riesgo de lesión personal grave, tenga SIEMPRE las manos en una posición adecuada como se muestra. ADVERTENCIA: Para reducir el riesgo de lesión personal grave, sujete SIEMPRE bien en caso de que haya una reacción repentina. Para tener una posición adecuada de las manos, ponga una mano en la empuñadura lateral (9) y la otra en la empuñadura principal (10). Encendido y apagado (fi g. A)

• Para encender, pulse el interruptor de velocidad variable (1). La presión determina la velocidad.

• Para parar la herramienta, suelte el interruptor.

• Para mantener la herramienta desconectada, desplace el deslizador de avance/retroceso (2) a la posición central. Perforación con percusión (fi g. A)

• Ajuste el interruptor selector de modo (3) a la posición "perforación con percusión".

• Inserte la broca apropiada. Para obtener los mejores resultados, utilice brocas con punta de carburo de alta calidad.

• Ajuste la empuñadura lateral (9).

• Si es necesario, ajuste la profundidad de perforación.

• Marque el punto donde desea perforar.

• Coloque la broca en el punto y encienda la herramienta. Perforación rotativa (fi g. A, H)

• Ajuste el interruptor selector de modo (3) a la posición "perforación rotativa".

• Dependiendo de su herramienta, siga una de las instrucciones que se indican a continuación: - Coloque un adaptador de mandril/conjunto de mandril (DCH363). Los mandriles con y sin llave y adaptadores de mandril pueden comprarse por separado. Están disponibles adaptadores59 ESPAÑOL SDS Plus

especiales con secciones roscadas para su uso con portabrocas estándar de 10 ó 13 mm que permiten la utilización de brocas de vástago recto. - Sustituya el portaherramienta SDS Plus

con el mandril sin llave (16) (DCH364).

• Proceda de la manera descrita para la perforación con percusión. CUIDADO: Nunca use el mandril sin llave (16) en modo taladradora de percusión. Debe usarse solo el portaherramienta SDS Plus

para taladradoras de percusión. Atornillado (fi g. A, H)

• Ajuste el interruptor selector de modo (3) a la posición "perforación rotativa".

• Seleccione la dirección de la rotación.

• Dependiendo de su herramienta, siga una de las instrucciones que se indican a continuación: - Introduzca un adaptador de atornillado especial SDS Plus

para usar con puntas de atornillar hexagonales que pueden comprarse por separado (DCH363). - Sustituya el portaherramienta SDS Plus

(5) con el mandril sin llave (16) (DCH364).

• Inserte la punta de atornillar apropiada. Cuando atornille o desatornille tornillos con cabeza ranurada use siempre brocas con manguito buscador.

• Presione suavemente el interruptor de velocidad variable (1) para no dañar la cabeza del tornillo. En el modo de rotación inversa (LH) la velocidad de la herramienta se reduce automáticamente para facilitar la extracción del tornillo.

• Cuando el tornillo quede a ras con la pieza de trabajo, suelte el interruptor de velocidad variable para evitar que la cabeza del tornillo penetre en la pieza. Cincelado (fi g. A) DCH363, DCH364

• Ajuste el interruptor selector de modo (3) a la posición "sólo percusión".

• Inserte el cincel adecuado y verifi que si está correctamente acoplado.

• Ajuste la empuñadura lateral (9).

• Encienda la herramienta y empiece a trabajar. Puede ser necesario dejar que el motor gire un poco, tras cambiar del modo de cincelado al rotativo, para alinear los engranajes. ADVERTENCIA:

• No utilice esta herramienta para mezclar o bombear líquidos combustibles o explosivos (bencina, alcohol, etc.).

• No mezclar o remover líquidos infl amables. MANTENIMIENTO Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. Que siga funcionando satisfactoriamente depende del buen cuidado de la herramienta y de su limpieza periódica. ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconecte la batería antes de realizar ajuste alguno o de quitar o instalar acoplamientos o accesorios. La puesta en marcha accidental puede causar lesiones. El cargador y el paquete de pilas no pueden ser reparados. Este aparato no incluye piezas que puedan ser reparadas por el usuario en su interior. Lubricación Su herramienta eléctrica no requiere lubricación adicional. Es preciso lubricar regularmente los accesorios y acoplamientos en torno al punto de montaje SDS Plus

Limpieza ADVERTENCIA: Elimine con aire seco la suciedad y el polvo de la carcasa principal tan pronto como se advierta su acumulación en las rejillas de ventilación o en sus proximidades. Cuando lleve a cabo este procedimiento póngase una protección ocular aprobada y una mascarilla antipolvo aprobada.60 ESPAÑOL ADVERTENCIA: Jamás use disolventes u otros productos químicos fuertes para limpiar las piezas no metálicas de la herramienta. Dichos productos químicos pueden debilitar los materiales con los que están construidas estas piezas. Use un paño humedecido únicamente con agua y jabón suave. Jamás permita que le entre líquido alguno a la herramienta ni sumerja ninguna parte de la misma en líquido.

INSTRUCCIONES DE LIMPIEZA DEL CARGADOR

ADVERTENCIA: Riesgo de descarga eléctrica. Antes de limpiarlo, desconecte el cargador de la toma de corriente alterna. Para limpiar la suciedad y grasa del exterior del cargador puede usarse un paño o cepillo suave no metálico. No utilice agua ni ninguna solución de limpieza. Accesorios opcionales ADVERTENCIA: Dado que los accesorios que no sean los suministrados por D EWALT no han sido sometidos a pruebas con este producto, el uso de tales accesorios con esta herramienta podría ser peligroso. Para disminuir el riesgo de lesiones, con este producto se deben usar exclusivamente accesorios recomendados por D EWALT. Hay disponibles como opción varios tipos de brocas y cinceles SDS Plus

Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados. Proteger el medio ambiente Recogida selectiva. Este producto no debe desecharse con los residuos domésticos normales. Si un día descubre que tiene que cambiar su producto DEWALT, o ya no le sirve, no lo deseche con los desechos domésticos. Saque el producto para la recogida selectiva. La recogida selectiva de productos usados y embalaje permite que los materiales sean reciclados y utilizados de nuevo. La reutilización de los materiales reciclados ayuda a prevenir la contaminación ambiental y reduce la demanda de las materias primas. Los reglamentos locales pueden proporcionar la recogida selectiva de productos eléctricos del hogar en sitios de desechos municipales o por el minorista cuando usted compre un producto nuevo.

EWALT proporciona una instalación para la recogida y reciclaje de los productos DEWALT una vez que hayan llegado al final de su vida útil. Para aprovechar este servicio devuelva su producto a un agente de reparaciones autorizado, que lo recogerá en nuestro nombre. Puede comprobar dónde se encuentra su agente de reparaciones más cercano contactando con la oficina

EWALT de su zona en la dirección indicada en este manual. También puede obtener una lista de agentes de reparaciones autorizados de DEWALT y todos los detalles de nuestro servicio después de la venta en Internet en www.2helpU.com. Batería recargable Esta batería de larga duración debe recargarse cuando deje de producir la suficiente potencia en trabajos que se realizaban con facilidad anteriormente. Al final de su vida técnica, deséchela con el debido respeto al medio ambiente.

• Descargue la batería por completo, y luego sáquela de la herramienta.

• Las pilas de litio-ión son reciclables. Llévelas a su distribuidor o punto de reciclaje local. Los paquetes de pilas recogidos serán reciclados o eliminados adecuadamente.61 ESPAÑOL GARANTÍA DEWALT tiene plena confianza en la calidad de sus productos y ofrece una excepcional garantía para los usuarios profesionales del producto. Esta declaración de garantía es adicional a sus derechos contractuales como usuario profesional y a sus derechos legales como usuario particular no profesional y no perjudica de ningún modo dichos derechos. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea.

• 30 DÍAS DE SATISFACCIÓN GARANTIZADA • Si no está completamente satisfecho con el funcionamiento de su producto D EWALT, sólo tiene que devolverlo al punto de compra en un plazo de 30 días y le propondremos un cambio por una herramienta más adecuada. En producto deberá estar completo, tal y como se compró, y deberá presentarse un justificante de compra. Quedan excluidas las piezas de repuesto y accesorios, a menos que presenten algún fallo cubierto por la garantía.

Si necesita una operación de mantenimiento o de servicio para su herramienta de DEWALT, durante los 12 meses siguientes a su compra, podrá solicitar dicho servicio gratuitamente. Se llevará gratuitamente a un agente de reparación autorizado por DEWALT. Debe presentarse la prueba de compra. Incluye mano de obra. Excluye los accesorios y las piezas de repuesto a menos que hayan fallado bajo garantía.

• GARANTÍA COMPLETA DE UN AÑO • Si su producto D EWALT resulta defectuoso debido a fallos de materiales o de fabricación en un plazo de 12 meses a partir de la fecha de compra, D EWALT le garantiza la sustitución de todas las piezas defectuosas de forma gratuita, o a nuestra entera discreción, la sustitución de toda la unidad gratuitamente, siempre y cuando:

• El producto no se haya utilizado mal;

• El producto se haya sometido a un desgaste lógico y normal;

• No se hayan intentado hacer reparaciones por personas no autorizadas;

• Se presente prueba de compra;

• El producto se devuelva completo con todos los componentes originales. Si desea presentar una reclamación, póngase en contacto con su distribuidor o compruebe su agente de reparación más cercano de DEWALT en el catálogo de DEWALT o póngase en contacto con su oficina de DEWALT en la dirección indicada en el presente manual. Puede obtener una lista de agentes de reparaciones autorizados de DEWALT y todos los detalles de nuestro servicio después de la venta en Internet en: www.2helpU.com.62 FRANÇAIS

Impactos por minuto 4500 4500 Peso (sem bateria) kg 2,6 2,8

DIRECTIVA “MÁQUINAS”

3) SEGURANÇA PESSOAL

INSTRUÇÕES DE LIMPEZA DO CARREGADOR
