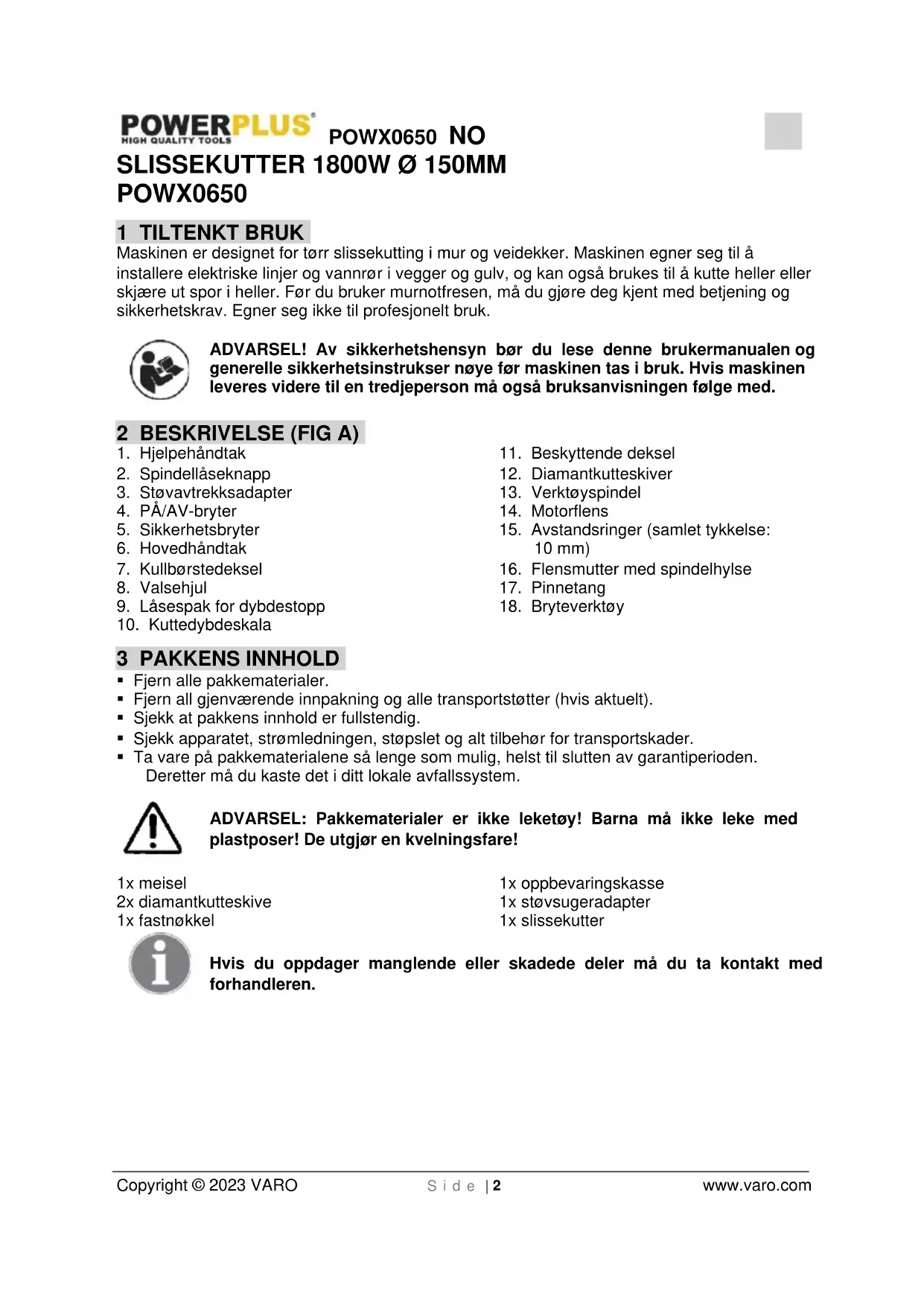

BRUKSANVISNING POWX0650 PowerPlus

Maskinen er designet for tørr slissekutting i mur og veidekker. Maskinen egner seg til å installere elektriske linjer og vannrør i vegger og gulv, og kan også brukes til å kutte heller eller skjære ut spor i heller. Før du bruker mumotfresen, må du gjøre deg kjent med betjening og sikkerhetskrav. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.

2 BESKRIVELSE (FIG A)

1. Hjelpehåndtak
2. Spindellåseknapp
3. Støvavtrekksadapter
4. PÅ/AV-bryter
5. Sikkerhetsbryter
6. Hovedhåndtak
7. Kullbørstedeksel
8. Valsehjul
9. Låsespak for dybdestopp
10. Kuttedybdeskala
11. Beskyttende deksel
12. Diamantkutteskiver
13. Verktøyspindel
14. Motorflens
15. Avstandsringer (samlet tykkelse: 10 mm)
16. Flensmutter med spindelhylse
17. Pinnetang
18. Bryteverktøy

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportstøtter (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Pakkematerialer er ikke leketøy! Barna må ikke leke med plastposer! De utgjør en kvelningsfare!

1x meisel

2x diamantkutteskive

1x fastnøkkel

1x oppbevaringskasse

1x støvsugeradapter

1x slissekutter

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

	I overensstemmelse med de vesentligste, aktuelle sikkerhetsstandardene i EU-direktivene.		Bruk vernehansker.
	Les manualen før bruk.		Klasse II - Maskinen er dobbeltisolert og krever derfor ikke jordet støpsel.
	Indikerer risiko for personskader eller skader på verktøyet.		Bruk vernebriller.

5 GENERELLE SIKKERHETSADVARSLER

Merk! Samtlige sikkerhetsregler og instruksjoner må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

5.3 Personsikkerhet

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulvkker.
• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøvets bevegelige deler kan føre til personskade.
• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.
• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.
• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.
• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig verdlikeholdte elektroverktøy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdende og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

5.5 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 EKSTRA SIKKERHETSINSTRUKSJONER

• Det er kun mulig å arbeide trygt med denne maskinen etter at brukerhåndboken og sikkerhetsinstruksionene er lest og forstått, og ved å følge instruksionene i disse r
• Maskinen er til håndholdt bruk og er ikke beregnet på stasjonær bruk. Den må ikke festes i en skrustikke eller lignende festeanordning.
• Slå maskinen av og la den stanse helt opp før du legger den fra deg.
• Ikke kutt slisser i materialer som inneholder asbest.

- Bruk kun diamantkutteskiver som egner seg til tørrkutting. Kutteskivene må ha en maksimalt tillatt hastighet uten belastning som minst tilsvarer maskinens maksimale hastighet uten belastning. Ikke bruk diamantskiver med en diameter på over 150 mm. Bruk kun diamantskiver med 22,2 mm monteringshull. Reduksjonsringer eller adaptere skal ikke brukes.

- Kjør alltid maskinen uten belastning i minst 30 sekunder før du begynner å arbeide. Skadede, asymmetriske eller vibrerende kutteskiver skal ikke brukes.

- Beskytt diamantkutteskivene mot støt og fett.

- Maskinen kan slå tilbake og/eller kutteskiven kan brekke hvis diamantskiven kiler seg fast i kuttet. Slå maskinen av med en gang hvis kutteskivene kiler seg fast.

- Hold maskinen med begge hender og sørg for å stå stødig når du arbeider med maskinen.

- Påse at maskinen er slått av før du kobler den til strømnettet.

- Slå maskinen på og la den nå full hastighet før du starer kuttet.

- Ta aldri på en roterende diamantkutteskive.

- Observer rotasjonsretningen og hold maskinen slik at gnister og/eller støv slynges bort fra kroppen din. Gnister kan også forårsake skjulte branner.

- Vær forsiktig når du kutter slisser i bærevegger. Konsulter ingeniør om nødvendig.

- Forsikre deg om at det ikke er skjulte kabler, kabelgater, vann- eller gassrør under veggflaten du vil kutte i.

- Kontakt med strømførende kabler kan være dødsfarlig og kan føre til brann.

- Skade på vannrør kan føre til bygningsskader eller elektrisk støt.

- Bruk en kabel- eller rørdetektor til å finne skjulte rør og kabler, eller konsulter ansvarlig ingeniør.

- Ikke kutt vegger kledd med tre eller isolerende materiale. Den sterke varmen som produseres av diamantkuttedisker kan føre til brann.

Advarsel: Diamantkutteskiver fortsetter å rotere etter at maskinen slås av. Stopp aldri kutteskivene ved å trykke mot siden på skivene.

- Maskinen kan kun brukes når den er koblet til et passende støvavtrekk. Denne anordningen må ha et filter for murstøv og må være godkjent for bruk med murstøv.

- Du må bruke en støvmaske som er godkjent for murstøv.

ADVARSEL: Diamantkutteskiver blir svært varme under bruk. La kutteskivene kjøles helt ned før du tar dem av eller bytter skiver.

■ La aldri barn bruke maskinen.

7 MONTASJE

OBS! Trekk alltid ut støpslet før du utfører justeringer eller vedlikehold.

7.1 Montere/skifte diamantkutteskiver (Fig. 1 og Fig. 2)

Bruk kun diamantkutteskiver som egner seg til tørrkutting og som er godkjent for bruk med materialet du skal kutte. Kutteskivene må ha en maksimalt tillatt hastighet som minst tilsvarer maskinens maksimale hastighet uten belastning.

• Plasser maskinen på en stabil arbeidsbenk med diamantskivene over kanten på benken.
• Still kuttedybden til laveste posisjon (maksimal kuttedybde) med låsespaken til dybdestoppen (9) (se avsnittet «Dybdejustering»).
• Trekk det beskyttende dekslet ned, som gjør det enklere å arbeide.
• Skyv låseknappen for spindelen (2) mot motorhuset, som pilen viser i Fig. 1 (A) og hold den fast.
• Løsne flensmutteren med spindelhylsen (16) med bruk av pinnetangen (17), fjern diamantkutteskivene (12) og avstandsringene (15). Rengjør deretter motorflensen (14), avstandsringene og flensmutteren med spindelhylsen.
• Plasser en ny diamantkutteskive på motorflensen (14) og resten av avstandsringene (15) (se Fig. 2)
• Skyv den andre diamantkutteskiven på spindelen og skru flensmutteren på spindelen.
• Trykk inn spindellåsen (2) og trekk til flensmutteren ved bruk av pinnetangen.

FORSIKTIG! Skift alltid ut diamantkutteskiver parvis.

7.2 Dybdejustering (Fig. 3)

ADVARSEL: Koble maskinen fra strømnettet før montering og justering.

• Løsne låsespaken til dybdestoppen (9) og still inn ønsket dybde på kuttedybdeskalaen (10). Velg en slissedybde ca. 3 mm dypere enn det som faktisk kreves for å kompensere for ujevnheter i veggflaten.
• Trekk til läsespaken (9) igjen.

7.3 Slå maskinen PÅ/AV

• Trykk på sikkerhetsbryteren (5) samtidig som du klemmer inn PÅ/AV-bryteren (4) for å slå maskinen på.
• Slipp PÅ/AV-bryteren for å slå maskinen av.

FORSIKTIG! Kjør alltid maskinen uten belastning i minst 30 sekunder før du begynner å arbeide. Skadede, asymmetriske eller vibrerende kutteskiver skal ikke brukes.

• Mykstart: Maskinen er utstyrt med en mekanisme for myk start.
• Overlastbeskyttelse: Maskinen har en overlastbeskyttende enhet som automatisk slå av maskinen hvis den overbelastes. Slipp PÅ/AV-bryteren og fjern maskinen fra arbeidsstykket, start på nytt og kjør maskinen uten belastning i ett minutt for å kjøle den ned.

7.4 Justere slissebredden (Fig. 4, Fig. 5, Fig. 6, Fig. 7)

- Maskinen er utstyrt med fire avstandsringer (15) som hver er ca. 10 mm tykk. Slissebredden justeres ved å variere mengden av avstandsringer mellom diamantkutteskivene. Slissebredden kan beregnes ved å ta hensyn til bredden på avstandsringene og bredden på diamantkutteskivene. Maksimal slissebredde er ca. 44 mm.

7.5 Støvavtrekk

• Maskinen kan kun brukes når den kobles til et passende støvavtrekk, som må være godkjent for murstøv. En støvavtrekksadapter (3) følger med. Påse at slangen sitter godt koblet til adapteren. Stopp arbeidet med en gang hvis støvavtrekker slutter å fungere. Slå maskinen av og gjenopprett støvavtrekket. Avtrekksenheten må egne seg til typen materiale du arbeider med. Bruk en spesialstøvsuger når du arbeider med giftige materialer eller når det produseres giftig støv. Bruk av en vanlig husholdningsstøvsuger kan skade helsen din.
• Det beste resultatet får du med en våt og tørr støvsuger utstyrt med et passende filter. Søk ekspertråd hvis du er i tvil.

8 BRUK

Tegn opp linjene for kuttet før du begynner å arbeide, og hold maskinen godt med begge hender. (Fig. 8)

1. Still inn slissedybden. Plasser fremre valsehjul bestemt inn mot veggen. Slå maskinen på og senk maskinen forsiktig mot veggen til de roterende diamantkutteskivene biter inn i veggen. Hold maskinen fast med begge hender.
2. Gjennomfør kuttet stødig, jevnt og med moderat trykk tilpasset materialet som kuttes. Pass på at du arbeider i riktig retning! Arbeid alltid mot rotasjonsretningen som vises på maskinens vern, for å unngå risikoen for at maskinen skal presses ukontrollert ut av slissen.

3. Etter fullføring trekkes maskinen litt tilbake, slås av, og fjernes fra kuttet.

4. La diamantkutteskivene stoppe helt opp før du legger maskinen fra deg. Ikke forsøk å bremse kutteskivene ved å trykke mot siden av dem.

5. Fjern resten av mur eller stein i slissen med det medfølgende bryteverktøyet.
6. Det er ikke mulig å gjøre kurvede kutt med denne maskinen, da diamantkutteskivene kan sette seg fast i kuttet.
7. Heller eller lignende må plasseres på et fast underlag eller festes på annen måte før du kutter dem.
8. Når du kutter svært harde materialer som f.eks. betong med høyt grusinnhold, kan kutteskivene bli overopphetet og skades. Dette indikeres av en ring med gnister som roterer med diamantkutteskivene. I dette tilfellet må du avbryte kuttingen og la diamantskivene kjøles ned ved å kjøre maskinen uten belastning en kort stund.
9. Merkbart langsommere kutt og en roterende gnistring indikerer at diamantkutteskivene har blitt sløve.

9 RENGJ∅RING OG VEDLIKEHOLD

ADVARSEL: Koble enheten fra strømmen før du utfører enhver type vedlikehold eller justering.

9.1 Rengjøring

■ Maskinen krever veldig lite vedlikehold.
- Påse at ventilasjonsåpningene ikke blokkeres og rengjør maskinen jevnlig med en myk, ren klut. Ventilasjonsåpningene kan rengjøres med trykkluft.
- Strømkabler og kullbørster kan kun skiftes ved et profesjonelt verksted eller av en kvalifisert tekniker.
- Fjern diamantkutteskivene og gjør rent motorflensene, flensmutteren og vernet etter fullført arbeid.
- Sjekk diamantkutteskivene nøye for tegn på skade, brudd osv.

• Skadde kutteskiver må skiftes ut med én gang.
• Dersom maskinen skulle bryte sammen, må den repareres ved et autorisert verksted eller av en godkjent tekniker. Merk deg artikkelnummeret på maskinens typeskilt når du gjør henvendelser eller bestiller reservedeler.

9.2 Kontrollere og skifte kullbørster

• Av hensyn til sikkerheten slår maskinen seg automatisk av hvis kullbørstene er så slitt at de ikke lenger har kontakt med motoren. I dette tilfellet må kullbørstene skiftes ut med et par lignende kullbørster, som kan anskaffes gjennom ettersalgsorganisasjonen eller en kvalifisert tekniker. Skru kullbørstedekslet (7) opp mot klokken med en skrutrekker, åpen lokket og ta ut de gamle kullbørstene (Fig. 9).
• Vis de er 6 mm eller mindre, må de skiftes ut. Monter nye kullbørster og sett på plass kullbørstedekslet (7).
• Etter å ha montert nye kullbørster må du la maskinen gå på tomgang i ca. 15 minutter.

FORSIKTIG: Børstene må alltid skiftes ut parvis. Koble alltid maskinen fra strømforsyningen før du åpner noe elektrisk deksel.

10 TEKNISKE DATA

Strømforsyning:	230 – 240 V ~ 50 Hz
Nominell effekt	1800 W
Kuttedybde	0-45 mm
Kuttebredde	14/24/34/44 mm
Hastighet uten belastning	5 000 min-1
Beskyttelsesklasse	II
Diameter diamantkutteskive	150 mm

11 ST∅Y

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)
Lydtrykknivå LpA	95 dB(A)
Lydeffektnivå LwA	106 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

aw (Vibrasjon):

Max. 3,4 m/s²

K = 1,5 ~m / s^2

12 SERVICEAVDELING

• Skadede brytere må byttes ut av vårt serviceverksted.
• Hvis det oppstår skade på strømkabelen (eller støpslet), må denne byttes ut med en ny spesialkabel som fås kjøpt hos vår kundeservice. Strømkabelen må bare skiftes av vår kundeservice (se siste side) eller av en kvalifisert person (elektriker).

13 OPPBEVARING

• Gjør maskinen og tilbehøret grundig rent.
• Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, på et kjølig og tørt sted. Unngå for høve eller lave temperaturer.
• Beskytt maskinen mot direkte sollys. Oppbevar den om mulig i mørke.
• Ikke oppbevar maskinen under plast, dette skaper fuktighet.

14 GARANTI

- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.

- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøvet.

- Reparasioner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

■ Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt

- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).

- Du må ta vare på kvitteringen som bevis på datoen for kiøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

15 MILJ∅

Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

16 SAMSVARSERKLÆRING

VARO – Vic Van Rompuy nv – Joseph Van Instraat 9 – BE2500 Lier – BELGIA, erklærer at, produktbetegnelse: slissekutter 1800W ∅ 150mm

merke: POWERplus

modell: POWX0650

er i samsvar med de vesentlige kravene og andre relevante bestemmelser i de gjeldende europeiske diektivene/forskriftene, basert på bruken av europeiske harmoniserte standarder.

Enhver uautorisert modifisering av apparatet vil annullere denne erklæringen.

Europeiske direktiver/forskrifter (inkludert eventuelle endringer inntil datoen for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (med eventelle endringer inntil dato for underskrift):

EN60745-1 : 2009

EN60745-2-22:2011

EN IEC 55014-1 : 2021

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets ledelse,

Philippe Vankerkhove, MSc. EE

Regulatoriske saker - Samsvarsleder
