BEDIENUNGSANLEITUNG POWX0650 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen ........................................ 4

7.1 Diamant-Schneidscheiben anbringen/auswechseln (Abb. 1 und 2) ................... 6

9.2 Kohlebürsten prüfen und auswechseln ............................................................... 9

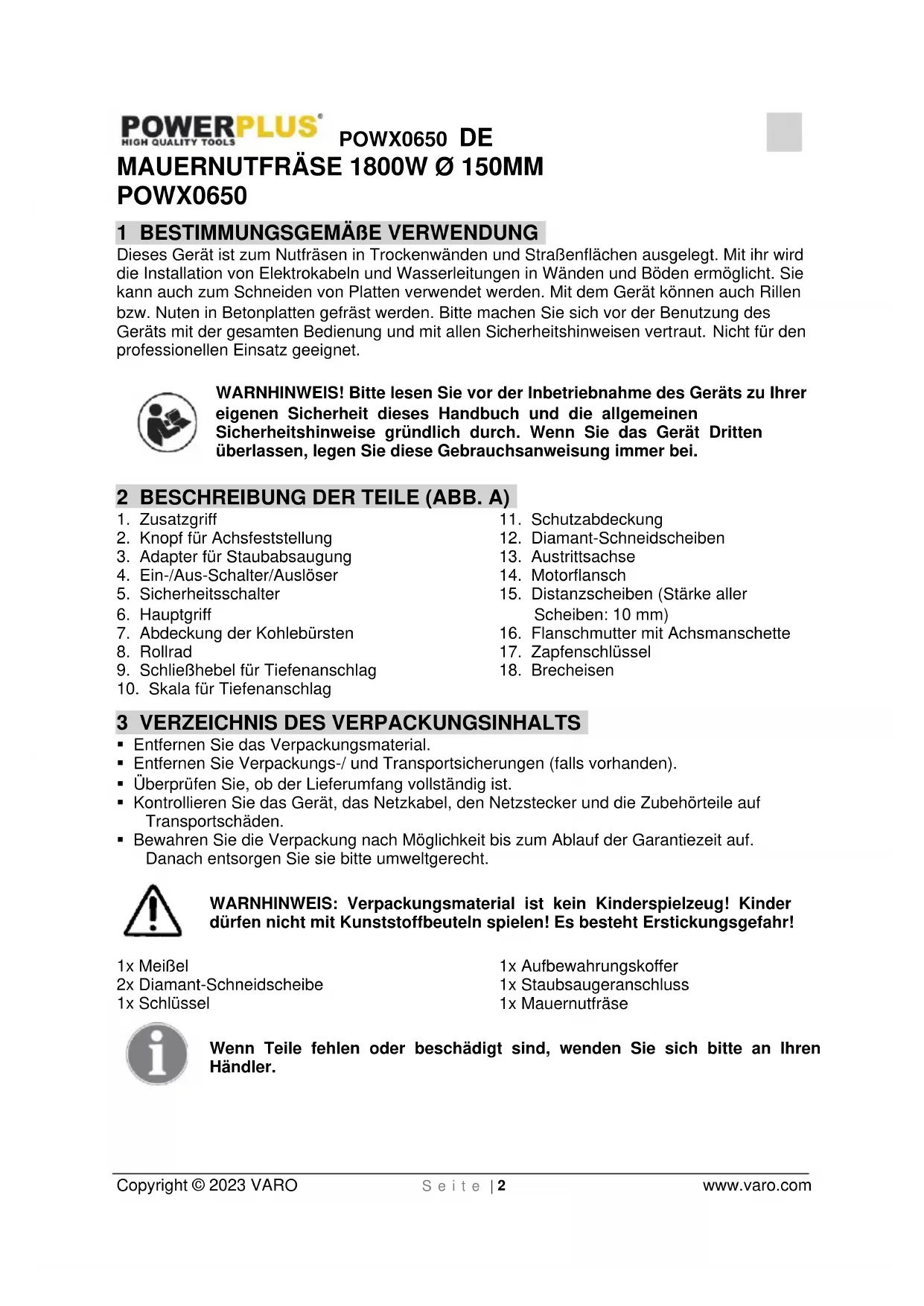

POWX0650 1 BESTIMMUNGSGEMÄßE VERWENDUNG Dieses Gerät ist zum Nutfräsen in Trockenwänden und Straßenflächen ausgelegt. Mit ihr wird die Installation von Elektrokabeln und Wasserleitungen in Wänden und Böden ermöglicht. Sie kann auch zum Schneiden von Platten verwendet werden. Mit dem Gerät können auch Rillen bzw. Nuten in Betonplatten gefräst werden. Bitte machen Sie sich vor der Benutzung des Geräts mit der gesamten Bedienung und mit allen Sicherheitshinweisen vertraut. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

2. Knopf für Achsfeststellung

3. Adapter für Staubabsaugung

4. Ein-/Aus-Schalter/Auslöser

5. Sicherheitsschalter

7. Abdeckung der Kohlebürsten

9. Schließhebel für Tiefenanschlag

10. Skala für Tiefenanschlag

12. Diamant-Schneidscheiben

15. Distanzscheiben (Stärke aller

16. Flanschmutter mit Achsmanschette

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1x Meißel 2x Diamant-Schneidscheibe 1x Schlüssel 1x Aufbewahrungskoffer 1x Staubsaugeranschluss 1x Mauernutfräse Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.POWX0650 DE Copyright © 2023 VARO S e i t e | 3 www.varo.com 4 SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Entspricht den grundlegenden Anforderungen der EU-Richtlinie(n).

Schutzhandschuhe tragen.

Vor Gebrauch Bedienungsanleitung gründlich durchlesen.

Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt.

Achtung: Verletzungsgefahr oder mögliche Beschädigung des Elektrowerkzeuges.

Schutzbrille tragen.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE Lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen können einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die auf dem Typenschild angegebene Voltzahl muss der tatsächlichen Versorgungsspannung (Volt) entsprechen.

• Der Netzstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlags.POWX0650 DE Copyright © 2023 VARO S e i t e | 4 www.varo.com

• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu schweren Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Verletzungsrisiko.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

• Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür geeignete Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.POWX0650 DE Copyright © 2023 VARO S e i t e | 5 www.varo.com

• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, es nicht benutzen. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie Elektrowerkzeuge. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs gewährleistet bleibt.

6 ZUSÄTZLICHE SICHERHEITSHINWEISE

• Nur nachdem die Bedienungsanleitung und die Sicherheitshinweise vollständig durchgelesen und nur wenn die Anweisungen in dieser Anleitung immer genau eingehalten werden, ist ein sicheres Arbeiten mit diesem Gerät möglich.

• Dieses Gerät ist für den Handbetrieb und nicht für den Betrieb in einer festen Montierung bestimmt. Befestigen Sie deshalb das Gerät nie an einem Schraubstock oder an einer ähnlichen Klemmvorrichtung.

• Bevor das Gerät abgesetzt werden darf, muss es ausgeschaltet und zum vollständigen Stillstand gekommen sein.

• Nicht an Material arbeiten, das Asbest enthält.

• Nur Diamant-Schneidscheiben für Trockenschnitte verwenden. Die Schneidscheiben müssen für eine maximale Geschwindigkeit ohne Last zugelassen sein, die mindestens der maximalen Geschwindigkeit ohne Last des Geräts entspricht. Keine Diamant- Schneidscheiben mit einem Durchmesser von mehr als 150 mm verwenden. Nur Schneidscheiben mit einem Innenloch von 22,2 mm verwenden. Reduzierringe oder Adapter dürfen nicht verwendet werden.

• Die Diamant-Schneidscheiben müssen unbeschädigt und richtig angebracht sein.

• Vor der Arbeit das Gerät immer mindestens 30 Sekunden lang ohne Last laufen lassen. Schadhafte, unrunde oder vibrierende Diamant-Schneidscheiben dürfen nicht verwendet werden.

• Die Diamant-Schneidscheiben vor Stoß- und Pralleinwirkungen und Fett schützen.

• Das Gerät kann zurückschlagen und/oder die Diamantscheiben können brechen, wenn die Schneidscheiben sich im Schnitt verklemmen. Wenn die Diamant-Schneidscheiben sich im Schnitt verklemmt haben, muss das Gerät sofort ausgeschaltet werden.

• Das Gerät mit beiden Händen festhalten, und beim Arbeiten mit dem Gerät immer eine stabile und sichere Haltung einnehmen.

• Das Stromkabel muss immer vom hinteren Teil des Geräts wegführend verlegt sein.

• Bevor das Gerät mit der Stromversorgung verbunden wird, muss es ausgeschaltet sein.

• Dann das Gerät einschalten, und abwarten, bis es seine volle Geschwindigkeit erreicht hat. Erst dann mit dem Arbeiten beginnen.

• Die drehenden Diamant-Schneidscheiben nie berühren.

• Die Drehrichtung beachten, und das Gerät so halten, dass Funken und/oder Späne von Ihrem Körper wegfliegen. Funken können auch verdeckte Brände entfachen.POWX0650 DE Copyright © 2023 VARO S e i t e | 6 www.varo.com

• Beim Nutfräsen in tragenden Wänden immer vorsichtig sein. Gegebenenfalls muss vorher ein Fachmann gefragt werden.

• Hinter der Oberfläche der zu bearbeitenden Wand dürfen sich keine Kabel, Kabelleitungen, Wasser- oder Gasrohre befinden.

• Der Kontakt mit einem stromführenden Kabel ist lebensgefährlich und kann einen Brand auslösen.

• Die Beschädigung von Wasserrohren kann zu schweren Schäden und zu einem Stromschlag führen.

• Prüfen Sie die Arbeitsstelle vorher mit einem Detektor für Kabel und Rohre oder ziehen Sie einen Fachmann zu Rate.

• Nicht an/in Wänden arbeiten, die mit Holz oder Isoliermaterial verkleidet sind. Hier kann durch die Diamant-Schneidscheiben eine so starke Hitze erzeugt werden, dass ein Brand entsteht.

• Das Gerät darf nur in sicherem Abstand von entflammbaren Materialien betrieben werden.

• Immer daran denken: Auffliegende Funken beim Arbeiten können einen Brand auslösen. WARNHINWEIS: Die Diamant-Schneidscheiben laufen auch nach dem Ausstellen des Geräts noch eine Zeitlang nach. Die Diamant- Schneidscheiben dürfen nicht durch seitlichen Druck zum Stillstand gebracht werden.

• Das Gerät darf nur betrieben werden, wenn es mit einer geeigneten Staubabsaugung verbunden ist. Diese Staubabsaugung muss mit einem Filter für Wandstäube ausgestattet sein, und sie muss für das Arbeiten mit Wandstäuben zugelassen sein.

• Gegen die Wandstäube muss eine zugelassene Schutzmaske getragen werden. WARNHINWEIS: Diamant-Schneidscheiben werden bei der Arbeit sehr heiß. Deshalb müssen sich die Diamant-Schneidscheiben vor dem Heraus- nehmen oder Wechseln vollständig abgekühlt haben.

• Das Gerät muss sofort von der Stromversorgung getrennt werden, wenn das Stromkabel beim Arbeiten beschädigt oder ein- bzw. durchgeschnitten wird. Mit einem schadhaften Stromkabel darf das Gerät nicht betrieben werden. Schadhafte Kabel dürfen nur durch die beim Hersteller erhältlichen Original-Ersatzteile ausgetauscht werden.

• Kinder dürfen das Gerät auf keinen Fall bedienen. 7 MONTAGE WARNHINWEIS: Vor allen Einstell- oder Wartungsarbeiten das Gerät immer von der Stromversorgung trennen.

7.1 Diamant-Schneidscheiben anbringen/auswechseln (Abb. 1 und 2)

Nur Diamant-Schneidscheiben verwenden, die zum Trockenschneiden bestimmt sind, und die für das zu schneidende Material zugelassen sind. Die Schneidscheiben müssen für eine maximale Geschwindigkeit zugelassen sein, die mindestens der maximalen Geschwindigkeit ohne Last des Geräts entspricht.

• Die Maschine auf einem stabilen Arbeitstisch auflegen, und dies so, dass die Diamant- Schneidscheiben über den Rand des Tisches überstehen.

• Den Schließhebel für Tiefenanschlag (9) öffnen, und die Schneidtiefe des Geräts auf die unterste Stellung einstellen (maximale Schneidtiefe) (siehe auch den Abschnitt "Schneidtiefe einstellen").

• Die Schutzvorrichtung nach unten stellen, dann ist das Arbeiten leichter.POWX0650 DE Copyright © 2023 VARO S e i t e | 7 www.varo.com

• Den Knopf für die Achsfeststellung (2) gegen das Motorgehäuse drücken (siehe Pfeilrichtung in Abb. 1 (A)), und diesen gut festhalten.

• Die Flanschmutter mit der Achsmanschette (16) mit dem Zapfenschlüssel (17) lösen, die Diamant-Schneidscheiben (12) und die Distanzscheiben (15) abnehmen. Dann den Motorflansch (14), die Distanzscheiben und die Flanschmutter mit Achsmanschette reinigen.

• Auf dem Motorflansch (14) eine neue Diamant-Schneidscheibe anbringen, gefolgt von etwaigen Distanzscheiben (15) (siehe Abb. 2).

• Dann die zweite Diamant-Schneidscheibe auf die Achse schieben, und die Flanschmutter auf die Achse schrauben.

• Den Knopf für die Achsfeststellung (2) drücken, und die Flanschmutter mit dem Zapfenschlüssel festziehen. ACHTUNG: Die Diamant-Schneidscheiben müssen immer paarweise installiert werden.

7.2 Tiefeneinstellung (Abb. 3)

WARNHINWEIS: Vor allen Einstell- oder Wartungsarbeiten das Gerät immer von der Stromversorgung trennen.

• Den Schließhebel für den Tiefenanschlag (9) lösen, und mithilfe der Skala für den Tiefenanschlag (10) die gewünschte Tiefe einstellen. Wählen Sie die Schlitztiefe ca. 3 mm tiefer, als die tatsächliche Schlitztiefe ist, um so etwaige Unebenheiten in der Wand auszugleichen.

• Dann den Schließhebel (9) wieder feststellen.

7.3 Gerät ein- und ausschalten

• Den Sicherheitsschalter (5) drücken, und den Ein-/Aus-Schalter Auslöser (4) betätigen. Danach startet das Gerät.

• Wenn der Auslöser losgelassen wird, schaltet das Gerät ab. ACHTUNG: Vor dem Arbeiten das Gerät immer mindestens 30 Sekunden lang ohne Last laufen lassen. Schadhafte, unrunde oder vibrierende Diamant-Schneidscheiben dürfen nicht verwendet werden.

• Weiches Anlaufen des Geräts: Dieses Gerät ist mit einem Mechanismus ausgestattet, der es weich anlaufen lässt.

• Überlastungsschutz: Dieses Gerät ist mit einem Überlastungsschutz ausgestattet. Dieser schaltet das Gerät bei Überlastung automatisch ab. Lassen Sie in einem solchen Fall den Auslöser los, und nehmen Sie das Gerät von der Arbeitsfläche ab. Starten Sie dann das Gerät neu, und lassen Sie es ca. 1 Minute lang im Leerlauf drehen, damit es sich abkühlen kann.

7.4 Schlitzbreite einstellen (Abb. 4, 5, 6 und 7)

• Das Gerät wird mit vier Distanzscheiben (15) von je ca. 10 mm Stärke geliefert. Durch eine unterschiedliche Zahl von Distanzscheiben zwischen den Diamant-Schneidscheiben kann das Gerät auf die gewünschte Schlitzbreite eingestellt werden. Die Breite des Schlitzes wird durch die Stärke der Distanzscheiben und die Breite der Diamant- Schneidscheiben bestimmt. Die maximale Schlitzbreite beträgt ca. 44 mm.POWX0650 DE Copyright © 2023 VARO S e i t e | 8 www.varo.com

• Das Gerät darf nur betrieben werden, wenn eine passende Staubabsaugung angeschlossen ist, die für Steinstaub zugelassen ist. Ein Adapter für die Staubabsaugung (3) wird mitgeliefert. Der Schlauch muss sicher am Adapter befestigt sein. Wenn die Staubabsaugung unterbrochen ist, muss die Arbeit sofort eingestellt werden. Schalten Sie dazu das Gerät aus, und bringen Sie die Staubabsaugung wieder in Ordnung. Die Staubabsaugung muss für das Material ausgelegt sein, an dem Sie arbeiten. Wenn Sie an giftigen Materialien arbeiten oder wenn giftige Stäube entstehen können, muss eine spezielle Staubabsaugung verwendet werden. Die Verwendung eines normalen Haushalts-Staubsauger kann die Gesundheit gefährden.

• Beste Ergebnisse werden mit einer Nass- und Trocken-Staubsaugung erzielt, die mit einem passenden Filter ausgestattet ist. Fragen Sie im Zweifelsfall einen Fachmann.

8 MIT DEM GERÄT ARBEITEN

Markieren Sie vor dem Arbeitsgang eine Schneidlinie, und halten Sie dann das Gerät gut und sicher mit beiden Händen fest (Abb. 8).

1. Stellen Sie die Schlitztiefe ein. Drücken Sie das vordere Rollrad des Geräts fest gegen

die Wand. Schalten Sie das Gerät ein, und senken Sie das Gerät langsam gegen die Wand ab, bis die Diamant-Schneidscheiben in die Wand fräsen. Halten Sie dabei das Gerät immer gut und sicher mit beiden Händen fest.

2. Üben Sie auf das zu schneidende Material einen ständigen, gleichmäßigen und

angemessenen Druck aus, der zu dem zu schneidenden Material passt. Arbeiten Sie immer in die richtige Richtung! Arbeiten Sie immer gegen die Drehrichtung, die an der Schutzvorrichtung des Geräts angezeigt ist. Auf diese Weise vermeiden Sie die Gefahr, dass das Gerät unkontrolliert aus dem Schnitt gedrückt bzw. geschleudert wird.

3. Nach dem Schnitt ziehen Sie das Gerät vorsichtig ab, schalten Sie es aus und nehmen

Sie es aus dem Schneidbereich.

• Bevor das Gerät abgelegt werden darf, müssen die Diamant-Schneidscheiben zum vollständigen Stillstand gekommen sein. Die Diamant-Schneidscheiben dürfen nicht durch seitlichen Druck zum Stillstand gebracht werden.

• Entfernen Sie dann den verbleibenden Spalt zwischen den Schlitzen im Mauerwerk mit dem mitgelieferten Brecheisen.

• Mit diesem Gerät können keine Kurvenschnitte ausgeführt werden, weil die Diamant- Schneidscheiben sich im Schnitt verklemmen können.

• Schlitze in Pflasterplatten oder ähnlichem Material müssen auf einer stabilen Fläche ausgeführt werden, oder das zu bearbeitende Material muss vor dem Beginn der Arbeiten anderweitig gesichert sein, um ein Zerbrechen zu vermeiden.

• Beim Schneiden von besonders hartem Material, wie zum Beispiel Beton mit hohem Kiesanteil, können die Diamant-Schneidscheiben überhitzen und beschädigt werden. Dies zeigt sich an Funkenbildung entlang der gesamten Lauffläche der Diamant- Schneidscheiben. In diesem Fall muss der Schneidvorgang unterbrochen werden, und die Diamant-Schneidscheiben müssen sich durch kurzzeitiges Laufenlassen des Geräts ohne Last abkühlen können.

• Wenn das Schneiden zunehmend schwerer fällt und sich entlang der gesamten Lauffläche der Diamant-Schneidscheiben Funken bilden, ist das ein Anzeichen dafür, dass die Diamant-Schneidscheiben stumpf geworden sind.POWX0650 DE Copyright © 2023 VARO S e i t e | 9 www.varo.com

9 REINIGUNG UND WARTUNG

WARNHINWEIS: Vor allen Einstell- oder Wartungsarbeiten das Gerät immer von der Stromversorgung trennen.

• Dieses Gerät braucht nur sehr wenig Wartung.

• Die Lüftungsschlitze dürfen nicht verstopft sein, und das Gerät muss regelmäßig mit einem weichen Tuch gesäubert werden. Die Lüftungsschlitze werden mit Druckluft gereinigt.

• Das Stromkabel und die Kohlebürsten dürfen nur einer Fachwerkstatt oder von einem Fachmann ausgewechselt werden.

• Nach der Arbeit die Diamant-Schneidscheiben herausnehmen und den Motorflansch, die Flanschmutter und die Schutzabdeckung reinigen.

• Dann die Diamant-Schneidscheiben auf Anzeichen von Schäden, wie z.B. gebrochene Teile usw., sorgfältig untersuchen.

• Beschädigte Schneidscheiben müssen sofort ersetzt werden.

• Im wenig wahrscheinlichen Fall des Ausfalls des Geräts muss dieses zu einer Fachwerkstatt oder zu einem Fachmann zur Reparatur gebracht werden. Für Anfragen oder für die Bestellung von Ersatzteilen notieren Sie sich bitte die Gerätenummer auf dem Typenschild.

9.2 Kohlebürsten prüfen und auswechseln

• Aus Sicherheitsgründen schaltet das Gerät automatisch ab, wenn die Kohlebürsten so verschlissen sind, dass sie keinen Kontakt mit dem Motor mehr haben. In einem solchen Fall müssen die Kohlebürsten durch ein Paar entsprechender ähnlicher Kohlebürsten ersetzt werden, die im Ersatzteilhandel oder in einer Fachwerkstatt erhältlich sind. Dazu wird die Abdeckung der Kohlebürsten (7) gegen den Uhrzeigersinn mit einem Schraubenzieher gelöst, die Abdeckung wird abgenommen und die alten Kohlebürsten werden herausgenommen (Abb. 9).

• Wenn deren Länge auf 6 mm oder weniger gesunken ist, müssen sie ausgewechselt werden. Die neuen Kohlebürsten werden eingesetzt, und die Abdeckung der Kohlebürsten (7) wird wieder angebracht.

• Nach dem Austausch der Kohlebürsten das Gerät ohne Last 15 Minuten lang laufen lassen. ACHTUNG: Die Kohlebürsten müssen immer paarweise ausgetauscht werden. Vor dem Abnehmen von elektrischen Schutzabdeckungen das Gerät immer von der Stromversorgung trennen.POWX0650 DE Copyright © 2023 VARO S e i t e | 10 www.varo.com 10 TECHNISCHE DATEN Stromversorgung 230-240 V ~ 50 Hz Nennleistung 1800 W Schneidtiefe 0-45 mm Schneidbreite 14/24/34/44 mm Drehzahl ohne Last 5000 U/Min. Schutzklasse

Durchmesser Diamant-Schneidscheibe 150 mm 11 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 95 dB(A) Schallleistungspegel LwA 106 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration) Max. 3,4 m/s² K = 1,5 m/s² 12 KUNDENDIENST

• Beschädigte Schalter müssen von unserer Kundendienstwerkstatt ersetzt werden.

• Wenn das Netzkabel (oder der Netzstecker) am Ladegerät beschädigt ist, muss dieses/dieser von unserem Kundendienst (siehe letzte Seite) oder von einem geprüften Elektriker durch ein spezielles Netzkabel ersetzt werden. 13 LAGERUNG

• Die gesamte Maschine und das Zubehör müssen gründlich gereinigt werden.

• Die Maschine immer außerhalb der Reichweite von Kindern einlagern. In stabiler Position an einem trockenen und sicheren Ort aufstellen, an dem extrem hohe oder extrem niedrige Temperaturen nicht auftreten können.

• Die eingelagerte Maschine vor Sonneneinstrahlung schützen, nach Möglichkeit in abgedunkelten Bereichen aufstellen.

• Die Maschine nicht in Säcke bzw. Planen aus Nylon oder Kunststoff einschlagen, weil sich dort Feuchtigkeit ausbilden kann.POWX0650 DE Copyright © 2023 VARO S e i t e | 11 www.varo.com 14 GARANTIE

• Wir gewähren auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben. 15 UMWELT Werfen Sie Ihr Elektrowerkzeug nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.POWX0650 DE Copyright © 2023 VARO S e i t e | 12 www.varo.com

16 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO – Vic Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, nur, dass das nachfolgend bezeichnete Gerät, Product: Mauernutfräse 1800W ø 150mm trade mark: PowerPlus model: POWX0650 auf der Grundlage europäischer harmonisierter Normen den wesentlichen Anforderungen und weiteren relevanten Vorschriften der anwendbaren europäischen Richtlinien/Verordnungen entspricht. Bei einer mit uns nicht abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. Europäische Richtlinien / Verordnungen (einschließlich ihrer Änderungen bis zum Tag der Unterzeichnung, sofern relevant): 2011/65/EU 2006/42/EC 2014/30/EU Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN60745-1 : 2009 EN60745-2-22 : 2011
