KÄYTTÖOHJE POWX0650 PowerPlus

1 KÄYTTÖTARKOITUS 2
2 LAITTEEN OSAT (KUVA A) 2
3 PAKKAUKSEN SISÄLTÖ....2
4 SYMBOLIT 3
5 RVALLISUUSOHJEET 3
5.1 Työskentelyalue....3
5.2 Sähköturvallisuus 3
5.3 Henkilöturvallisuus....4
5.4 Sähkölaitteiden huolellinen käsittely ja käyttö....4
5.5 Huolto 4
6 LISÄTURVALLISUUSOHJEITA 5
7 KOKOAMINEN....6
7.1 Timanttileikkuulaikkojen asentaminen ja vaihto (kuva 1 ja kuva 2)....6
7.2 Syvyyssäätö (kuva 3)......6
7.3 Koneen kytkeminen päälle ja pois päältä 6
7.4 Uraleveyden säätö (kuva 4, kuva 5, kuva 6, kuva 7)....7
7.5 Pölynpoisto 7
8 KÄYTTÖ....7
9 PUHDISTUS JA HUOLTO 8
9.1 Puhdistaminen 8
9.2 Hiiliharjojen tarkistus ja puhdistus....8
10 TEKNISET TIEDOT 8
11 MELU....9
12 HUOLTO-OSASTO 9
13 SÄILYTYS 9
14 TAKUU 9
15 LAITTEEN KÄYTÖSTÄ POISTAMINEN 10
16 YHDENMUKAISUUSILMOITUS....10

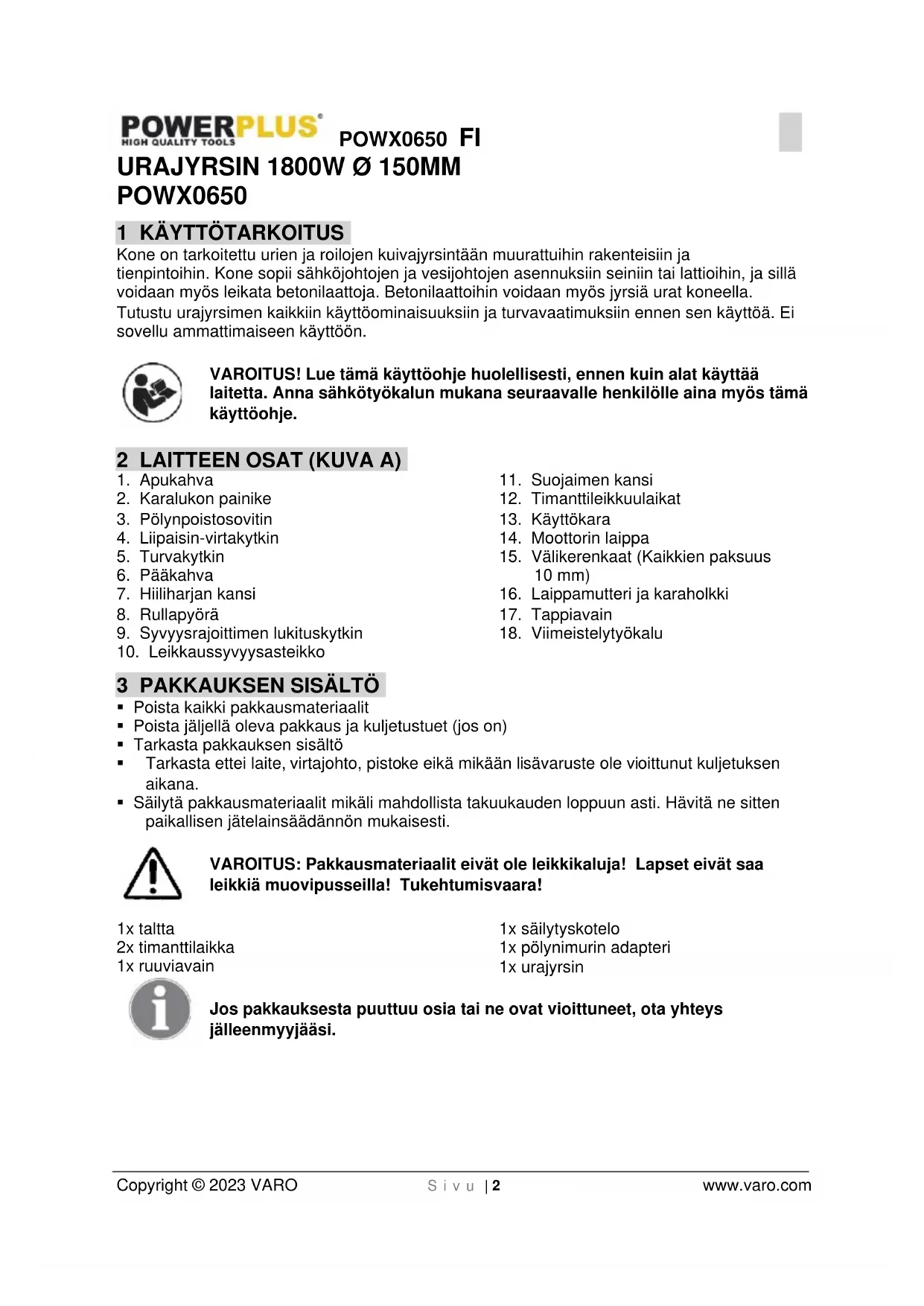

URAJYRSIN 1800W ∅ 150MM

POWX0650

1 KÄYTTÖTARKOITUS

Kone on tarkoitettu urien ja roilojen kuivajyrsintään muurattuihin rakenteisiin ja tienpintoihin. Kone sopii sähköjohtojen ja vesijohtojen asennuksiin seiniin tai lattioihin, ja sillä voidaan myös leikata betonilaattoja. Betonilaattoihin voidaan myös jyrsiä urat koneella.

Tutustu urajyrsimen kaikkiin käyttöominaisuuksiin ja turvavaatimuksiin ennen sen käyttöä. Ei sovellu ammattimaiseen käyttöön.

VAROITUS! Lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 LAITTEEN OSAT (KUVA A)

1. Apukahva

2. Karalukon painike

3. Pölynpoistosovitin

4. Liipaisin-virtakytkin

5. Turvakytkin

6. Pääkahva

7. Hiiliharjan kansi

8. Rullapyörä

9. Syvyysrajoittimen lukituskytkin

10. Leikkaussyvyysasteikko

11. Suojaimen kansi

12. Timanttileikkuulaikat

13. Käyttökara

14. Moottorin laippa

15. Välikerenkaat (Kaikkien paksuus 10 mm)

16. Laippamutteri ja karaholkki

17. Tappiavain

18. Viimeistelytyökalu

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit

■ Poista jäljellä oleva pakkaus ja kuljetustuet (jos on)

■ Tarkasta pakkauksen sisältö

Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.

- Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

1x talta

2x timanttilaikka

1x ruuviavain

1x säilytyskotelo

1x pölynimurin adapteri

1x urajyrsin

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 SYMBOLIT

Tässä käyttöoppaassa ja koneessa käytetään seuraavia symboleita:

	Voimassa olevien EU-direktiivien turvallisuusstandardien mukainen.		Käytä suojakäsineitä.
	Lue ohjekirja ennen käyttöä.		Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita.
	Henkilö- sekä laitevahinkovaara.		Käytä silmäsuojaimia.

5 RVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana "sähkötyökalu" tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

5.1 Työskentelyalue

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.
• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.
• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.
• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.
• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.
• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.
• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.
• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF - asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.
• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitetynä pyörivään laitteen osaan.
• Älä kurottaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.
• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.
• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.
• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on koriattava.
• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti kävnnistymään.
• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.
• Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.
• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.
• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettvyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

- Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

6 LISÄTURVALLISUUSOHJEITA

- Tällä koneella voit työskennellä turvallisesti vain, jos olet lukenut käyttöohjekirjan ja turvallisuusohjeet kokonaisuudessaan ja noudatat niiden ohjeita tunnollisesti.

- Kone on tarkoitettu vain käsikäyttöön, ei kiinnitettäväksi paikalleen. Älä kiinnitä sitä ruuvipuristimella tai vastaavalla kiinnityslaitteella.

- Kytke kone pois päältä ja anna sen pysähtyä kokonaan ennen kuin laitat sen pois käsistäsi.

- Älä jyrsi uria materiaaleihin, joissa on asbestia.

- Käytä vain timanttilaikkoja, jotka sopivat kuivakäyttöön. Leikkuulaikkojen suurimman sallitun kuormittamattoman pyörimisnopeuden on oltava vähintään yhtä suuri kuin koneen suurin kuormittamaton pyörimisnopeus. Älä käytä timanttilaikkoja, joiden halkaisija on suurempi kuin 150 mm. Käytä vain timanttilaikkoja, joiden reikä on 22,2 mm. Supistusrenkaita tai sovittimia ei saa käyttää.

- Timanttileikkuulaikkojen täytyy olla vahingoittumattomat ja oikein asennetut.

- Käytä konetta kuormittamatta aina vähintään 30 sekuntia ennen työn aloittamista. Vaurioituneita, muotoaan menettäneitä tai täriseviä leikkuulaikkoja ei saa käyttää.

- Suojaa timanttileikkuulaikka iskuilta, tärähdyksiltä ja rasvoilta.

- Koneelta voi saada takapotkun tai timanttileikkuulaikka voi rikkoutua, jos se jumittuu jyrsittävään uraan. Kytke kone välittömästi pois päältä, jos timanttileikkuulaikka jumittuu työstettävään uraan tai roiloon.

- Pidä konetta kaksin käsin vakaassa asennossa, kun teet koneella töitä.

- Vedä johto koneelta pois aina taaksepäin.

- Varmista, ettei kone ole kytkettynä päälle, ennen kuin kytket koneen pistokkeen pistorasiaan.

- Kytke kone päälle ja anna sen saavuttaa täysi kierrosnopeus ennen jyrsinnän aloitusta.

- Älä koskaan koske pyörivään timanttileikkuulaikkaan.

- Huomioi pyörimissuunta ja pidä konetta niin, että kipinät ja pöly eivät lennä sinuun päin. Kipinät voivat myös aiheuttaa piilossa kyteviä tulipaloja.

- Ole varovainen jyrsiessäsi uria tukiseiniin. Kysy tarvittaessa ohjeita rakennusmestarilta.

- Varmista, ettei jyrsittävän seinän pinnan alla ole piilossa sähköjohtoja, kaapeliputkia, vesitai kaasujohtoja.

- Osuminen virroitettuun sähköjohtimeen voi tappaa tai aiheuttaa tulipalon.

- Vesijohtovauriot voivat aiheuttaa vahinkoa kiinteistölle sekä sähköiskuja.

- Paikallista piilossa olevat putket ja johdot niiden etsintälaitteella tai kysy vastaavalta mestarilta.

- Älä jyrsi puulla tai eristeillä päällystettyjä seiniä, sillä timanttileikkuulaikan tuottama kuumuus voi aiheuttaa tulipalon.

- Käytä konetta vain turvallisen etäisyyden päässä syttyvistä materiaaleista.

- Muista, että työskennellessä lentävät kipinät voivat aiheuttaa tulipalon.

Varoitus: Timanttileikkuulaikat jatkavat pyörimistä sen jälkeeen, kun kone on kytketty pois päältä. Älä koskaan pysäytä timanttileikkuulaikkoja kohdistamalla niihin painetta sivulta.

- Konetta saa käyttää vain, kun se on kytketty sopivaan pölyn imulaitteeseen. Imulaitteessa on oltava betonipölysuodatin ja sen täytyy olla hyväksytty betonipölytyöskentelyyn.

- On käytettävä betonipölykäyttöön hyväksyttyä kasvosuojusta.

VAROITUS: Timanttileikkuulaikat kuumenevat käytettäessä. Anna timanttileikkuulaikkojen jäähtyä kokonaan ennen niiden irrottamista tai vaihtamista.

• Kone on kytkettävä välittömästi irti virtalähteestä, jos virtakaapeli vaurioituu tai jyrsin leikkaa virtakaapelia työskennellessä, älä käytä konetta viallisella kaapelilla. Vaurioituneet kaapelit saa vaihtaa vain valmistajalta saataviin aitoihin varaosiin.
• Älä koskaan anna lasten käyttää konetta.

7 KOKOAMINEN

HUOMIO! Irrota virtajohdon pistotulppa aina ennen säätöjen tai huollon suorittamista.

7.1 Timanttileikkuulaikkojen asentaminen ja vaihto (kuva 1 ja kuva 2)

Käytä vain kuivatyöstöön sopivia timanttileikkuulaikkoja, jotka on hyväksytty käytettäväksi työstettävälle materiaalille. Leikkuulaikkojen suurin sallittu nopeus täytyy olla vähintään yhtä suuri kuin koneen kuormittamaton enimmäiskierrosnopeus.

• Laita kone vakaalle työpöydälle niin, että timanttilaikat ovat pöydän reunan yli.
• Aseta leikkuusyvyys alimpaan asentoon (suurimpaan leikkuusyvyyteen) syvyysrajoittimen lukitusvivulla (9) (Katso kohdasta "Syvyyssäätö").
• Laita suojus alas, se helpottaa toimintaa.
• Paina karan lukituspainiketta (2) moottorikotelon suuntaan, kuten nuoli osoittaa kuvassa 1 (A), ja pidä se tukevasti paikallaan.
• Löysää laippamutteria ja karaholkkia (16) tappiavaimella (17), irrota timanttileikkuulaikat (12) ja välikerenkaat (15). Puhdista sitten moottorilaippa (14), välikerenkaat sekä laippamutteri ja karaholkki.
• Laita uusi timanttileikkuulaikka moottorilaipalle (14), ja sen jälkeen loput välikerenkaat (15). (Katso kuva 2)
• Liu'uta toinen timanttileikkuulaikka karalle, ja ruuvaa laippamutteri karalle.
• Paina karan lukituspainiketta (2), ja kiristä laippamutteri tappiavaimella.

HUOMIO! Vaihda timanttileikkuulaikat aina pareittain.

7.2 Syvyyssäätö (kuva 3)

VAROITUS: Kytke kone irti verkkovirrasta ennen asennuksia ja säätöjä.

• Löysää syvyyssäädön lukitusvipu (9) ja aseta jyrsintäsyvyyden asteikolta (10) tarvittava syvyys. Valitse n. 3 mm syvempi urasyvyys kuin todellinen tarvittava syvyys, jotta seinäpinnan epätasaisuus tulee huomioitua.
  ■ Kiristä lukitusvipu (9).

7.3 Koneen kytkeminen päälle ja pois päältä

- Kun painat varmistuskytkimen (5) ja virtaliipaisimen (4) alas, kone kytkeytyy päälle.

- Kun vapautat liipaisinkytkimen, kone kytkeytyy pois päältä.

HUOMIO! Käytä konetta aina vähintään 30 sekuntia kuormittamatta ennen työn aloittamista. Vaurioituneita, epämuotoisia tai täriseviä timanttileikkuu-laikkoja ei saa käyttää.

- Pehmeä aloitus: Koneeseen on asennettuna pehmeän aloituksen mekanismi.

- Ylikuormitussuoja: Koneessa ylikuormitussuojalaite ja kone kytkeytyy ylikuormittuessaan automaattisesti pois päältä. Vapauta liipaisin ja irrota kone työkappaleesta, käynnistä se uudelleen ja anna käydä kuormittamatta n. 1 minuutin, jotta kone jäähtyy.

7.4 Uraleveyden säätö (kuva 4, kuva 5, kuva 6, kuva 7)

- Koneen mukana toimitetaan neljä välikerengasta (15), jotka ovat n. 10 mm:n paksuisia. Uran leveyttä voidaan säätää vaihtelemalla timanttileikkuulaikkojen väliin asennettavien välikerenkaiden määrää. Uran leveys voidaan laskea ottamalla huomioon välikerenkaiden ja timanttileikkuulaikkojen leveydet. Uraleveys on enimmillään n. 44 mm.

7.5 Pölynpoisto

- Konetta saa käyttää vain kytkettynä sopivaan pölyn imulaitteeseen, jonka täytyy olla kivipöylle hyväksytty. Koneen mukana toimitetaan pölynpoistosovitin (3). Varmista, että letku on kiinnitetty kunnolla sovittimeen. Lopeta työt heti, jos imulaite rikkoutuu. Kytke kone pois päältä ja korjaa tai korjauta imulaite. Imulaitteen tulee olla sopiva materiaalille, jota työstät. Käytä erityispölynpoistolaitetta, jos työstät myrkyllisiä materiaaleja tai jos syntyvä pöly on myrkyllistä. Kotipölynimurin käyttö voi vahingoittaa terveyttäsi.

- Parhaat tulokset saat käyttämällä märkä-kuiva-imulaitetta, jossa on asianmukainen suodatin. Jos olet epätietoinen, kysy neuvoa asiantuntijalta.

8 KÄYTTÖ

Merkkaa jyrsintälinja ennen työn aloittamista ja pidä koneesta tukevasti kiinni molemmin käsin. (Kuva 8)

1. Aseta urasyvyys. Laita koneen eturullapyörä tukevasti seinää vasten. Kytke kone päälle ja laske konetta varovasti seinää kohti, kunnes pyörivät timanttileikkuulaikat sukeltavat seinään. Pidä koneesta tukevasti kaksin käsin kiinni.

2. Suorita jyrsintä vakaasti, tasaisesti ja työstettävälle materiaalille sopivalla kohtuullisella paineella. Varmista, että työstät oikeansuuntaisesti! Työstä aina pyörimissuuntaa vastaan, kuten koneen suojuksen nuoli näyttää, jotta vältät vaaran koneen joutumisesta työstämisen vuoksi hallitsemattomaksi.

3. Kun olet suorittanut jyrsinnän, vedä konetta hiukan taaksepäin, kytke kone pois päältä ja ota se pois urasta.

- Anna timanttileikkuulaikkojen pysähtyä ennen kuin laitat koneen pois käsistäsi. Älä yritä jarruttaa leikkuulaikkoja kohdistamalla niihin painetta sivultapäin.

- Poista urasta loput muurauksesta koneen mukana toimitetulla viimeistelytyökalulla.

- Koneella ei voi tehdä kaartuvia uria, sillä timanttileikkuulaikat voivat jumittua uraan.

- Jalkakäytävälaatat tai vastaavat on laitettava vakaalle pinnalle tai muuten tuettava varmasti ennen jyrsinnän aloittamista, jotta vältetään niiden rikkoutuminen.

- Kun työstät erityisen kovaa materiaalia, esim. betonia jossa on paljon soraa, timantti-leikkuulaikat voivat ylikuumentua ja vaurioitua. Se näkyy kipinäkehästä, joka pyörii timanttilaikkojen mukana. Jos näin käy, keskeytä jyrsintä ja anna timanttilaikkojen jäähtyä käyttämällä konetta kuormittamatta hetken aikaa.

- Huomattavasti hidastunut työn edistyminen ja kiertävä kipinäkehä ovat merkki timantti-leikkuulaikkojen tylsymisestä.

9 PUHDISTUS JA HUOLTO

VAROITUS: Kytke kone irti virtalähteestä aina ennen huollon suorittamista tai säätöjen tekemistä.

9.1 Puhdistaminen

• Kone ei tarvitse paljonkaan huoltoa.
• Varmista, että tuuletusaukot eivät ole tukossa, ja puhdista kone säännöllisesti pehmeällä kankaalla sekä tuuletusaukot paineilmalla.
• Virtakaapelin ja hiiliharjat saa vaihtaa vain valtuutettu huolto tai vastaavan pätevyyden omaava henkilö.
• Irrota timanttileikkuulaikat ja puhdista moottorin laippa, laipan mutteri ja suojus aina työn lopettamisen jälkeen.
• Tarkista huolellisesti, ettei timanttileikkuulaikoissa ole merkkejä vaurioista, kuten segmenttien halkeamista, jne.
• Vaurioituneet leikkuulaikat on vaihdettava välittömästi.
• Mikäli kone vastoin kaikkia odotuksia hajoaa, korjauta se valtuutetussa huollossa tai vastaavan pätevyyden omaavalla henkilöllä. Merkitse koneen nimikilvestä osanumero muistiin, kun kyselet tai tilaat varaosia.

9.2 Hiiliharjojen tarkistus ja puhdistus

- Kone kytkeytyy turvallisuussyistä automaattisesti pois päältä, jos hiiliharjat ovat niin kuluneet, että niillä ei enää ole kosketusta moottoriin. Siinä tapauksessa on hiiliharjat vaihdettava kahteen samanlaiseen hiiliharjaan, jotka saa jälkimarkkinointiosastolta tai pätevältä ammattilaiselta. Löysää hiiliharjojen kansi (7) vastapäivään ruuvitaltalla, avaa kansi ja poista vanhat hiiliharjat (kuva 9).

- Kun ne ovat kuluneet 6 mm:iin tai alle, ne on molemmat vaihdettava. Laita uudet hiiliharjat paikalleen ja kiinnitä hiiliharjojen kansi (7).

- Kun olet laittanut uudet hiiliharjat paikalleen, anna koneen käydä kuormittamatta 15 minuuttia.

HUOMIO: Harjat on aina vaihdettava pareittain. Irrota kone aina virtalähteestä ennen yhdenkään sähkösuojuksen poistamista.

10 TEKNISET TIEDOT

Virtalähde	230-240 V ~ 50 Hz
Nimellisteho	1800 W
Leikkaussyvyys	0-45 mm
Leikkausleveys	14/24/34/44 mm
Kiertonopeus kuormittamatta	5000 min-1
Suojausluokka	II
Timanttileikkuulaikan halkaisija	150 mm

11 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Äänenpainetaso LpA

95 dB(A)

Äänitehotaso LwA

106 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).

aw (Tärinätaso):

Max. 3,4 m/s²

K = 1,5 ~m / s^2

12 HUOLTO-OSASTO

• Vialliset kytkimet voidaan vaihtaa huoltopalvelussamme.
• Jos liitäntäjohto (tai pistotulppa) on vioittunut, se on vaihdettava asiakaspalvelusta (huoltopisteestä) saatavaan erityisjohtoon. Liitäntäjohdon saa vaihtaa vain asiakaspalvelumme (huoltopisteet, ks. viimeinen sivu) tai muu ammattilainen (sähkömies).

13 SÄILYTYS

• Puhdista koko kone ja sen lisävarusteet.
• Säilytä lasten ulottumattomissa vakaassa ja turvallisessa asennossa, viileässä ja kuivassa paikassa, välttäen liian kuumia tai liian kylmiä lämpötiloja.
• Suojele suoralta auringonpaisteelta. Säilytä pimeässä mikäli mahdollista.
• Älä säilytä muovipusseissa kosteuden kerääntymisen välttämiseksi.

14 TAKUU

• Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.
• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.
• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.
• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.
• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.
• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.
• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.
• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.

• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,...)

• Säilytä kassakuitti ostopäivämäärän tositteena.

• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

15 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.

16 YHDENMUKAISUUSILMOITUS

VARO - Vic Van Rompuy nv - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, yksinomaan ilmoittaa, että

Tuote: URAJYRSIN 1800W ∅ 150mm

Tavaramerkki: POWERplus

Malli: POWX0650

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien/säännösten olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.

Euroopan yhteisön direktiivit/säännökset (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

2011/65/EU

2006/42/EC

2014/30/EU

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

EN60745-1:2009

EN60745-2-22:2011

EN IEC 55014-1 : 2021

Allekirjoittanut toimii yhtiön johdon puolesta,

Philippe Vankerkhove, MSc. EE

Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja
